Marke	Samsung
Modell	RS54N3003EF
Produkttyp	Kombi-Kühlschrank mit Gefrierfach
Kategorie	Kühlschrank
Wartungsfreundlichkeit	Vom Benutzer reparierbare Teile: Griffe (einige Modelle), Dichtungen, Schubladen und Scharniere
Reparierbarkeit	Beschränkt auf Griffe, Dichtungen, Schubladen und Scharniere
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher, Schlitzschraubendreher, 10-mm-Schlüssel, 11-mm-Schlüssel, 8-mm- und 10-mm-Steckschlüssel
Sicherheitshinweise	Vor allen Arbeiten Netzstecker ziehen. Sicherheitshandschuhe tragen. Für den Transport und das Wechseln der Türanschläge sind zwei Personen erforderlich.
Handhabung der Türen	Die Türen sind sehr schwer: Vorsichtig zu zweit abnehmen. Ein weiches Kissen vorsehen, um Kratzer zu vermeiden.
Ersatzteile	Erhältlich auf der Samsung Support-Website: http://samsung.com/support
Modellcode	Auf dem Barcode-Etikett unten links am Gerät angegeben
Dichtung	Dichtheit prüfen, um Kaltluftlecks zu vermeiden. Zum Ausbau die Ecken, dann die Mitte ziehen.
Griffe	Mit einem kleinen Schlitzschraubendreher in das Loch der Abdeckung einsetzen und ausbauen. Beim Zusammenbau fest auf die Halterungen drücken.
Schubladen	Bis zum Anschlag ziehen, nach oben neigen und herausnehmen. In umgekehrter Reihenfolge wieder einbauen. Korrekte Führung in der Schiene prüfen.
Scharniere	Der Austausch erfordert die Demontage der Türen. Achten Sie auf Kabel. 10-mm-Schlüssel verwenden. Empfehlung: Fachmann hinzuziehen.
Türanschlagwechsel	Möglich gemäß detailliertem Verfahren in der Anleitung. Vorher Netzstecker ziehen. Zwei Personen erforderlich.
Stromversorgung	Vor Wartungsarbeiten oder Türanschlagwechsel das Netzkabel ziehen.
Garantie	Schäden durch nicht autorisierte oder nicht fachgerechte Reparatur sind nicht abgedeckt.
Technischer Support	Für den Austausch der Scharniere wird empfohlen, einen autorisierten Samsung-Kundendienst zu beauftragen.

Häufig gestellte Fragen - RS54N3003EF SAMSUNG

Wie ersetze ich den Kühlschrankgriff?

Setzen Sie einen kleinen Schlitzschraubendreher in das Loch unten an der Abdeckung des Griffhalters ein. Ziehen Sie die Baugruppe nach vorne, während Sie den Schraubendreher drehen. Lösen Sie die 4 Schrauben, um die Abdeckung und den Griffhalter zu demontieren. Zum Zusammenbau drücken Sie fest auf die Halterungen und ziehen die Schrauben fest. Achten Sie darauf, die Tür nicht zu zerkratzen.

Wie wechsle ich die Türdichtung?

Ziehen Sie die 4 Ecken der Dichtung nach außen, dann die Mitte. Zum Wiedereinsetzen drücken Sie zuerst die 4 Ecken, dann die Mitte. Stellen Sie sicher, dass die Dichtung fest sitzt, um Kaltluftlecks zu vermeiden. Eine schlecht sitzende Dichtung kann die Energieeffizienz verringern.

Wie entferne ich eine Kühlschrankschublade?

Ziehen Sie die Schublade bis zum Anschlag, neigen Sie sie nach oben und ziehen Sie sie heraus. Zum Wiedereinsetzen führen Sie die Schritte in umgekehrter Reihenfolge aus. Überprüfen Sie, ob die Schublade richtig in der Schiene sitzt.

Wie ersetze ich ein Türscharnier?

Entfernen Sie zuerst die Türen (erfordert zwei Personen). Ziehen Sie den Netzstecker. Entfernen Sie die Schrauben des oberen und unteren Scharniers. Trennen Sie Kabel und Schläuche. Bauen Sie das neue Scharnier in umgekehrter Reihenfolge ein. Achtung: Die Türen sind schwer und die Scharniere müssen vorsichtig behandelt werden.

Wo finde ich Ersatzteile für meinen Kühlschrank Samsung RS54N3003EF?

Besuchen Sie die Samsung Support-Website: http://samsung.com/support. Geben Sie den Modellcode (auf dem Barcode-Etikett unten links am Gerät) ein, um die verfügbaren Teile zu überprüfen. Stellen Sie sicher, dass der Teilename der Abbildung im Handbuch entspricht.

Welche Werkzeuge werden für die Wartung benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, einen Schlitzschraubendreher, einen 10-mm-Schlüssel, einen 11-mm-Schlüssel, einen 8-mm- und 10-mm-Steckschlüssel. Diese Werkzeuge sind nicht im Lieferumfang enthalten.

Kann ich den Türanschlag selbst wechseln?

Ja, das Verfahren ist in der Anleitung beschrieben. Es sind mindestens zwei Personen erforderlich. Ziehen Sie vor Beginn das Netzkabel. Bei Modellen mit Griffen wechseln Sie zuerst die Griffe. Befolgen Sie die Schritte sorgfältig, um Schäden zu vermeiden.

Welche Sicherheitsvorkehrungen sind zu treffen?

Ziehen Sie vor jedem Eingriff immer den Netzstecker. Tragen Sie Sicherheitshandschuhe. Lassen Sie sich bei schweren Arbeiten (Türen, Türanschlagwechsel) helfen. Nicht autorisierte Reparaturen führen zum Garantieverlust.

Was tun, wenn meine Türdichtung undicht ist?

Überprüfen Sie, ob die Dichtung richtig positioniert und nicht eingerissen ist. Ersetzen Sie sie bei Bedarf gemäß dem Aus- und Einbauverfahren. Eine abgenutzte oder schlecht sitzende Dichtung kann zu einem erhöhten Energieverbrauch führen.

Bleibt die Garantie erhalten, wenn ich selbst repariere?

Reparaturen durch nicht autorisierte Dienstleister oder nicht richtlinienkonforme Selbstreparaturen können die Garantie ungültig machen. Samsung übernimmt keine Haftung für Schäden. Für komplexe Reparaturen (Scharniere) wenden Sie sich an einen autorisierten Fachmann.

BEDIENUNGSANLEITUNG RS54N3003EF SAMSUNG

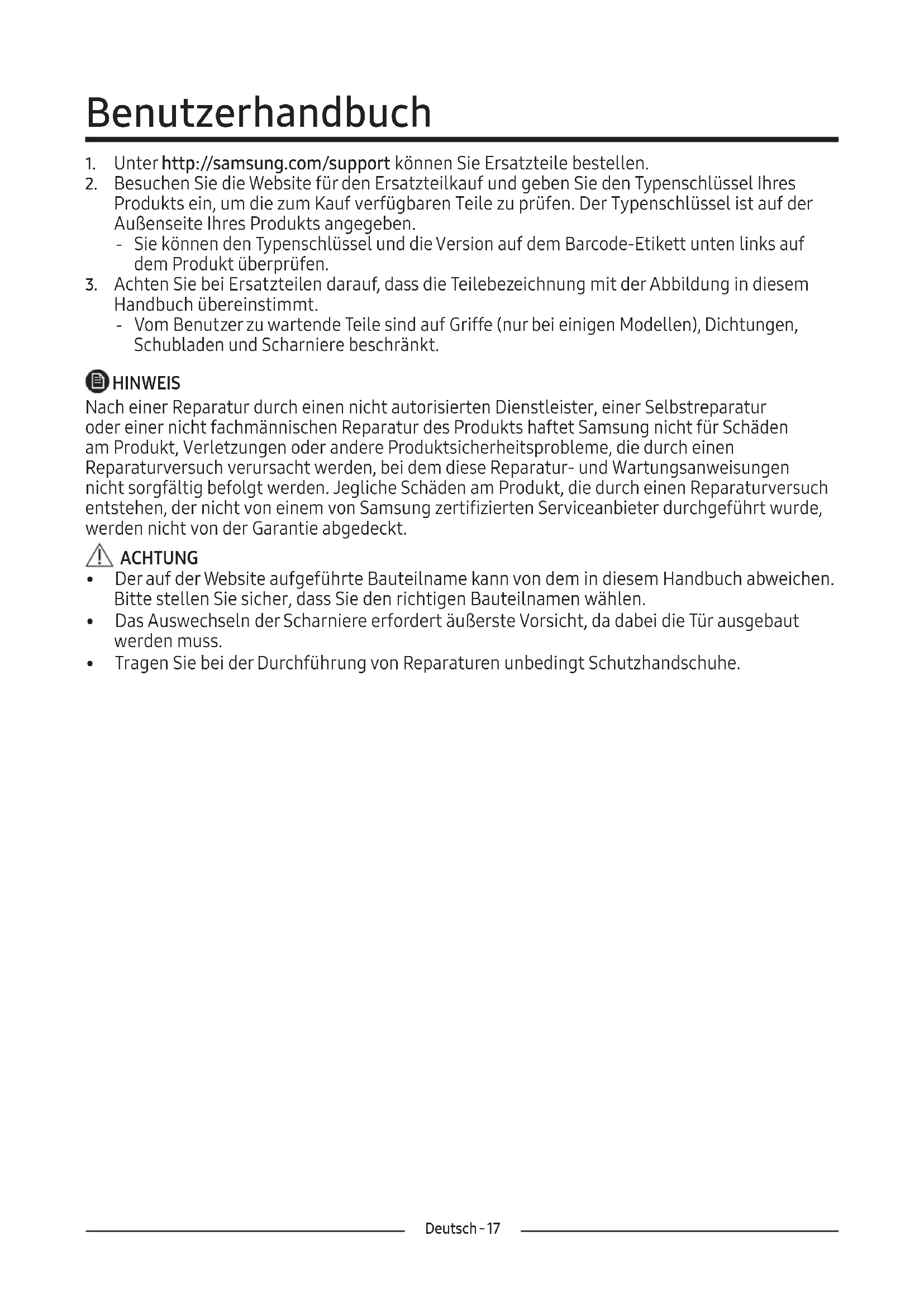

1. Unter http://samsung.com/support können Sie Ersatzteile bestellen.
2. Besuchen Sie die Website für den Ersatzteilkauf und geben Sie den Typenschlüssel Ihres Produkts ein, um die zum Kauf verfügbaren Teile zu prüfen. Der Typenschlüssel ist auf der Außenseite Ihres Produkts angegeben.

- Sie können den Typenschlüssel und die Version auf dem Barcode-Etikett unten links auf dem Produkt überprüfen.

1. Achten Sie bei Ersatzteilen darauf, dass die Teilebezeichnung mit der Abbildung in diesem Handbuch übereinstimmt.

- Vom Benutzer zu wartende Teile sind auf Griffe (nur bei einigen Modellen), Dichtungen, Schubladen und Scharniere beschränkt.

HINWEIS

Nach einer Reparatur durch einen nicht autorisierten Dienstleister, einer Selbstreparatur oder einer nicht fachmännischen Reparatur des Produkts haftet Samsung nicht für Schäden am Produkt, Verletzungen oder andere Produktsicherheitsprobleme, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig befolgt werden. Jegliche Schäden am Produkt, die durch einen Reparaturversuch entstehen, der nicht von einem von Samsung zertifizierten Serviceanbieter durchgeführt wurde, werden nicht von der Garantie abgedeckt.

! ACHTUNG

• Der auf der Website aufgeführte Bauteilname kann von dem in diesem Handbuch abweichen. Bitte stellen Sie sicher, dass Sie den richtigen Bauteilnamen wählen.
• Das Auswechseln der Scharniere erfordert äußerste Vorsicht, da dabei die Tür ausgebaut werden muss.
• Tragen Sie bei der Durchführung von Reparaturen unbedingt Schutzhandschuhe.

Das tatsächliche Erscheinungsbild und die mitgelieferten Teile des Kühlschranks können je nach Modell und Land abweichen.

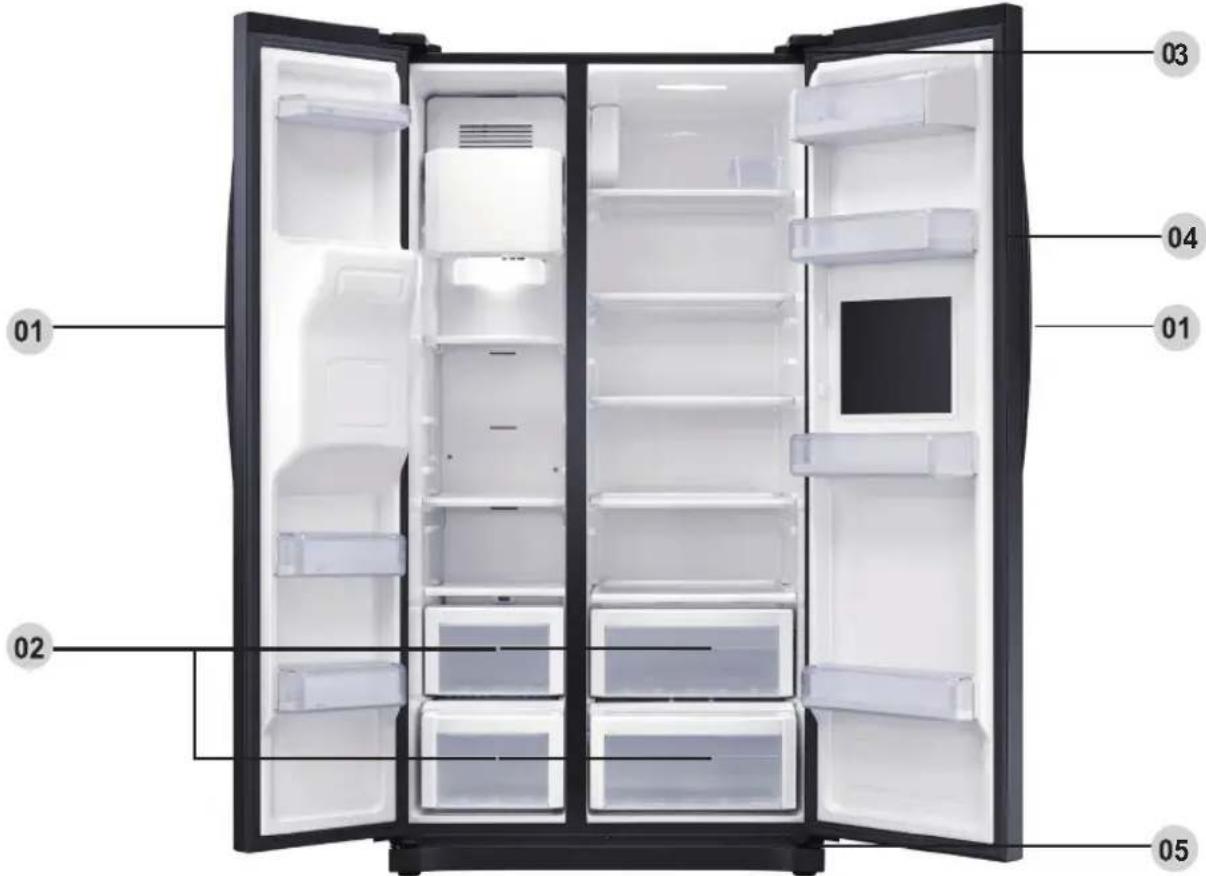

05 Unteres Scharnier

02 Schubfach

04 Dichtung

Austausch des Griffs

Der Modellname sieht so aus: RS54**3****, RS52**3****, RS50**3****, Was die Sternchen ersetzt, kann je nach Modell unterschiedlich sein.

Stern(e) im Typenschlüssel weisen auf ein Variantenmodell hin und können (0-9) oder (A-Z) im Typenschlüssel ersetzen.

ACHTUNG

• Achten Sie beim Austauschen des Türgriffs darauf, dass Sie die Vorderseite der Tür nicht verkratzen.
• Drücken Sie die Griffe an den Auflagen fest an. Stellen Sie sicher, dass kein Spalt zwischen den Auflagen und der Tür vorhanden ist.
  • Ziehen Sie die Schrauben beim Befestigen des Griffs fest an.
• Prüfen Sie, ob der Griff fest sitzt, bevor Sie das Produkt verwenden.

Erforderliche Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubenzieher Flachkopfschraubenzieher

Griffe abnehmen

HINWEIS

Dieser Vorgang gilt sowohl für das Kühl- als auch für das Gefrierfach.

1. Die Griffe befinden sich an der Vorderseite der Kühlschranktür.

1. Stecken Sie den kleinen Flachkopf-Schraubenzieher in die Bohrung an der Unterseite des Kappenstützgriffs und ziehen Sie die Griffbaugruppe nach vorne heraus, indem Sie den Schraubenzieher zu einer Seite drehen.

Drehen Sie das Griffstück zu einer Seite, um sie über die untere Position zu demontieren

1. Lösen Sie 4 Schrauben, um den Kappenstützgriff und den Stützgriff zu demontieren.

1. Ziehen Sie den Stützgriff mit einem Sechskantschlüssel (siehe Abbildung) oder einem Schlitzschraubendreher heraus, indem Sie auf die Rückseite drücken.

Austausch der Dichtung

VORSICHT

Stellen Sie sicher, dass Sie die Dichtung fest anbringen. Andernfalls kann kalte Luft aus dem Kühlschrank entweichen.

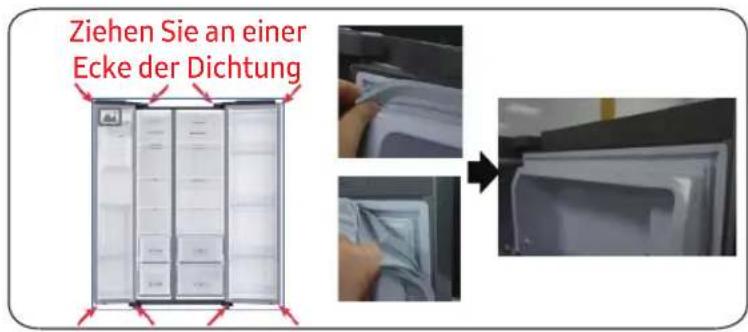

Abnahme der Dichtung

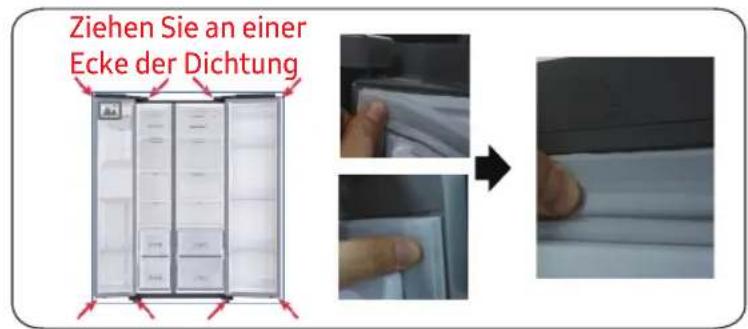

Ziehen Sie an einer Ecke der Dichtung

1. Ziehen Sie an den 4 Ecken der Dichtung.

2. Ziehen Sie in der Mitte der Dichtung.

Austausch der Dichtung

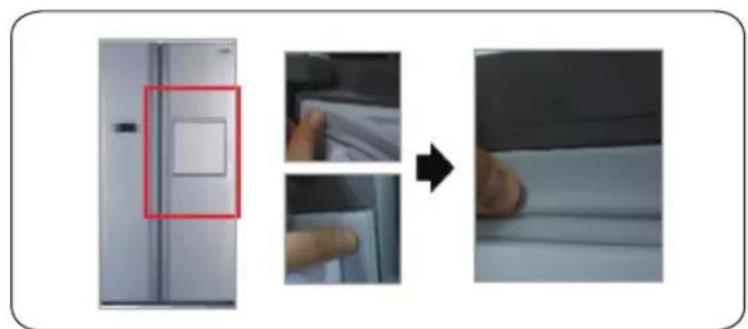

Ziehen Sie an einer Ecke der Dichtung

1. Drücken Sie an den 4 Ecken der Dichtung.

2. Drücken Sie in der Mitte der Dichtung.

1. Drücken Sie an den 4 Ecken der Dichtung.

2. Drücken Sie in der Mitte der Dichtung.

VORSICHT

Prüfen Sie beim Einbau, ob die Schublade richtig in die Schiene eingesetzt ist.

Schublade herausnehmen

1. Ziehen Sie die Schublade bis zum Anschlag heraus.
2. Kippen Sie die Schublade nach oben und ziehen Sie sie heraus, bis sie entnommen werden kann.

Wiedereinsetzen der Schubladen

Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte.

Austausch Scharnier

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Gehen Sie beim Ausbauen der Türen äußerst vorsichtig vor, da die Türen schwer sind.
- Legen Sie vor dem Auswechseln der Scharniere eine weiche Unterlage wie z. B. Pappe auf den Boden, um Kratzer an der Tür zu vermeiden, wenn Sie die Türen abstellen.
- Da die Scharniere vorsichtig gehandhabt und von zwei oder mehr Personen ausgetauscht werden müssen, empfehlen wir Ihnen, einen professionellen technischen Service in Anspruch zu nehmen.
- Wenn Sie das Scharnier entfernen, ohne die Tür festzuhalten, kann die Tür herunterfallen und Verletzungen verursachen.
- Achten Sie darauf, dass die Welle am Scharnier fest angezogen ist.
- Prüfen Sie, ob das Scharnier fest mit dem Schrank verbunden ist.
- Stellen Sie sicher, dass die Kabelstecker richtig angeschlossen sind.
- Achten Sie darauf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden.

WARNUNG

- Zum Kippen/Legen des Kühlschranks sind mindestens 2 Personen erforderlich.

- Ziehen Sie das Netzkabel ab, bevor Sie die Türen umkehren.

Erforderliche Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubenzieher Flachkopfschraubenzieher 11 mm Schraubenschlüssel

10 mm Steckschlüssel 8 mm Steckschlüssel 10 mm Schraubenschlüssel

Umkehrung der Tür

HINWEIS

Bei den Modellen mit Griffen drehen Sie zuerst die Griffe um. (Detaillierte Informationen finden Sie im Abschnitt „Umkehrung der Türgriffposition (bei Modellen mit Stangengriffen)“

1. Ziehen Sie das Netzkabel ab und entfernen Sie 1 Abdeckungsschraube mit einem Kreuzschlitzschraubenzieher. Öffnen Sie dann die Gefrierschranktür und ziehen Sie an den Haken an den Seiten, um die Abdeckung zu lösen. Heben Sie die Abdeckung in Ihre Richtung an, um sie abzunehmen.

1. Trennen Sie die beiden oberen Gehäuse ab.

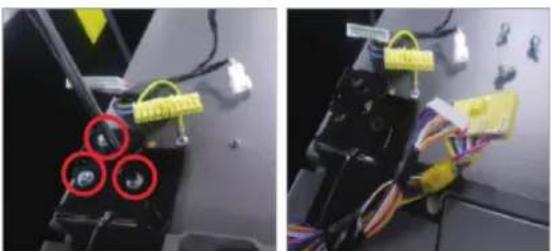

1. Entfernen Sie die drei Schrauben, die das Scharnier halten.

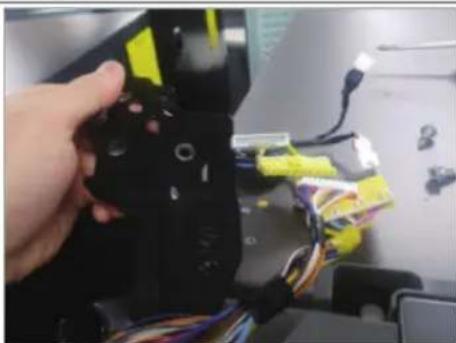

1. Demontieren Sie das obere Scharnier von

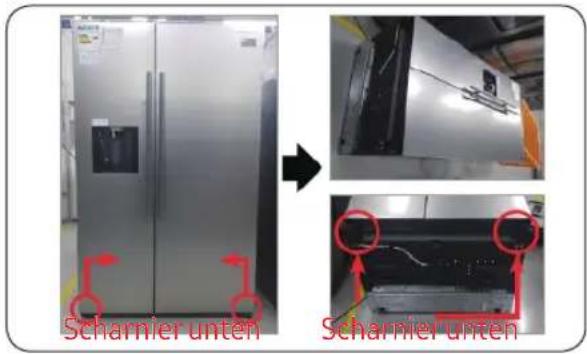

Scharnier unten Scharnier unten

1. Ziehen Sie das Netzkabel ab.
2. Legen Sie das Gerät hin.

Es ist notwendig, dass mehr als 2 Personen arbeiten.

Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen.

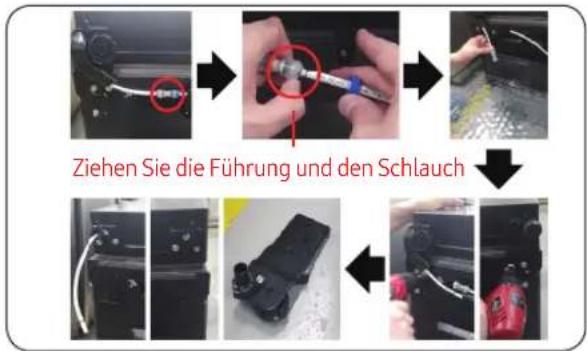

Ziehen Sie die Führung und den Schlauch

1. Schlauchabtrennen. (nur Scharnier links unten)
2. Wasser im Schlauch ablassen. (nur Scharnier links unten)
3. Schraube entfernen (3 Stück). (Mit Schraubenschlüssel oder 10-mm-Ringschlüssel)

4. Entfernen Sie das untere Scharnier R/L.

5. Scharnier unten montieren. (Mit Schraubenschlüssel oder 10-mm-Ringschlüssel)

6. Schlauch anschließen (nur Scharnier unten links)
7. Wasser im Schlauch ablassen. (nur Scharnier links unten)

Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen.

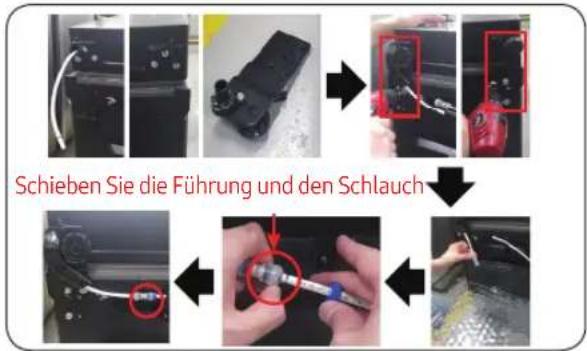

Schieben Sie die Führung und den Schlauch

1. Bauen Sie das untere Scharnier R/L ein.
2. Stellen Sie das Gerät auf.

Es ist notwendig, dass mehr als 2 Personen daran arbeiten.

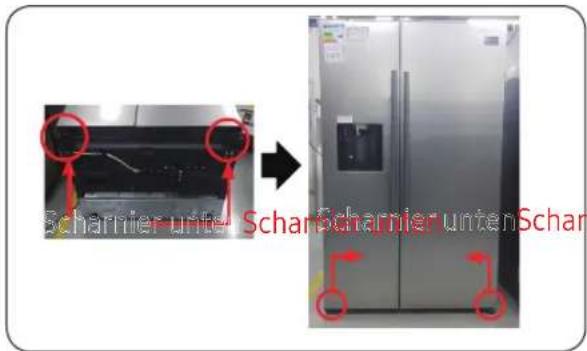

Scharhier units Scharhier unter Schar
