FOIRE AUX QUESTIONS - RS54N3003EF SAMSUNG

Comment remplacer la poignée du réfrigérateur ?

Insérez un petit tournevis à tête plate dans le trou au bas du cache de la poignée de support. Tirez l'ensemble vers l'avant en tournant le tournevis. Dévisser les 4 vis pour démonter le cache et la poignée de support. Pour remonter, appuyez fermement sur les supports et serrez les vis. Veillez à ne pas rayer la porte.

Comment changer le joint de porte ?

Tirez les 4 coins du joint vers l'extérieur, puis tirez le centre. Pour remettre, poussez d'abord les 4 coins, puis le centre. Assurez-vous que le joint est bien fixé pour éviter les fuites d'air froid. Un joint mal fixé peut diminuer l'efficacité énergétique.

Comment retirer un tiroir du réfrigérateur ?

Tirez le tiroir jusqu'à la butée, inclinez-le vers le haut et tirez jusqu'à ce qu'il soit retiré. Pour le remettre, effectuez les étapes en sens inverse. Vérifiez que le tiroir est bien inséré dans le rail.

Comment remplacer une charnière de porte ?

Retirez d'abord les portes (nécessite deux personnes). Débranchez l'alimentation. Déposez les vis de la charnière supérieure et inférieure. Débranchez les câbles et flexibles. Remontez la nouvelle charnière en sens inverse. Attention : les portes sont lourdes et les charnières doivent être manipulées avec soin.

Où trouver des pièces détachées pour mon réfrigérateur Samsung RS54N3003EF ?

Rendez-vous sur le site Samsung Support : http://samsung.com/support. Saisissez le code modèle (indiqué sur l'étiquette code-barres en bas à gauche de l'appareil) pour vérifier les pièces disponibles. Assurez-vous que le nom de la pièce correspond à l'illustration du manuel.

Quels outils sont nécessaires pour l'entretien ?

Vous aurez besoin d'un tournevis cruciforme, d'un tournevis à tête plate, d'une clé de 10 mm, d'une clé de 11 mm, d'une clé à douille de 8 mm et de 10 mm. Ces outils ne sont pas fournis avec l'appareil.

Puis-je inverser l'ouverture des portes moi-même ?

Oui, la procédure est décrite dans la notice. Elle nécessite au moins deux personnes. Débranchez le câble d'alimentation avant de commencer. Pour les modèles avec poignées, inversez d'abord les poignées. Suivez attentivement les étapes pour éviter tout dommage.

Quelles sont les précautions de sécurité à prendre ?

Débranchez toujours l'appareil avant toute intervention. Portez des gants de sécurité. Pour les manipulations lourdes (portes, inversion), faites-vous aider. Les réparations non autorisées annulent la garantie.

Que faire si mon joint de porte fuit ?

Vérifiez que le joint est correctement positionné et non déchiré. Si nécessaire, remplacez-le en suivant la procédure de dépose et repose. Un joint usé ou mal fixé peut entraîner une surconsommation d'énergie.

La garantie est-elle maintenue si je répare moi-même ?

Les réparations par un prestataire non agréé ou les autoréparations non conformes aux consignes peuvent annuler la garantie. Samsung décline toute responsabilité en cas de dommages. Pour les réparations complexes (charnières), faites appel à un professionnel agréé.

MODE D'EMPLOI RS54N3003EF SAMSUNG

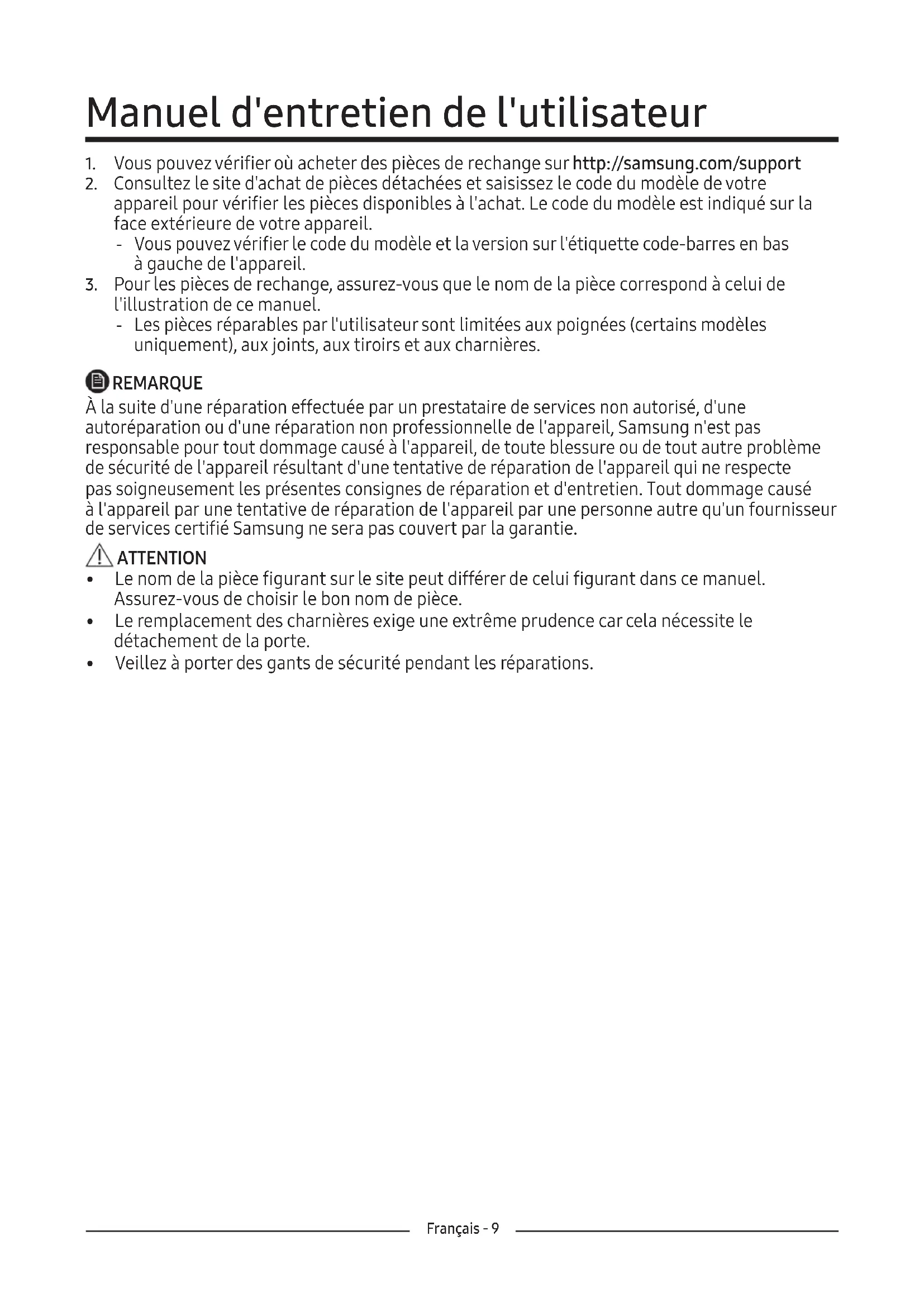

Manuel d'entretien de l'utilisateur

1. Vous pouvez vérifier où acheter des pièces de rechange sur http://samsung.com/support
2. Consultez le site d'achat de pièces détachées et saisissez le code du modèle de votre appareil pour vérifier les pièces disponibles à l'achat. Le code du modèle est indiqué sur la face extérieure de votre appareil.
3. Vous pouvez vérifier le code du modèle et la version sur l'étiquette code-barres en bas à gauche de l'appareil.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration de ce manuel.
5. Les pièces réparables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

À la suite d'une réparation effectuée par un prestataire de services non autorisé, d'une autorréparation ou d'une réparation non professionnelle de l'appareil, Samsung n'est pas responsable pour tout dommage causé à l'appareil, de toute blessure ou de tout autre problème de sécurité de l'appareil résultant d'une tentative de réparation de l'appareil qui ne respecte pas soigneusement les présentes consignes de réparation et d'entretien. Tout dommage causé à l'appareil par une tentative de réparation de l'appareil par une personne autre qu'un fournisseur de services certifié Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut différer de celui figurant dans ce manuel. Assurez-vous de choisir le bon nom de pièce.
• Le remplacement des charnières exige une extrême prudence car cela nécessite le détachement de la porte.
• Veillez à porter des gants de sécurité pendant les réparations.

Selon le modèle et le pays, l'image réelle et les pièces fournies du réfrigérateur peuvent différer.

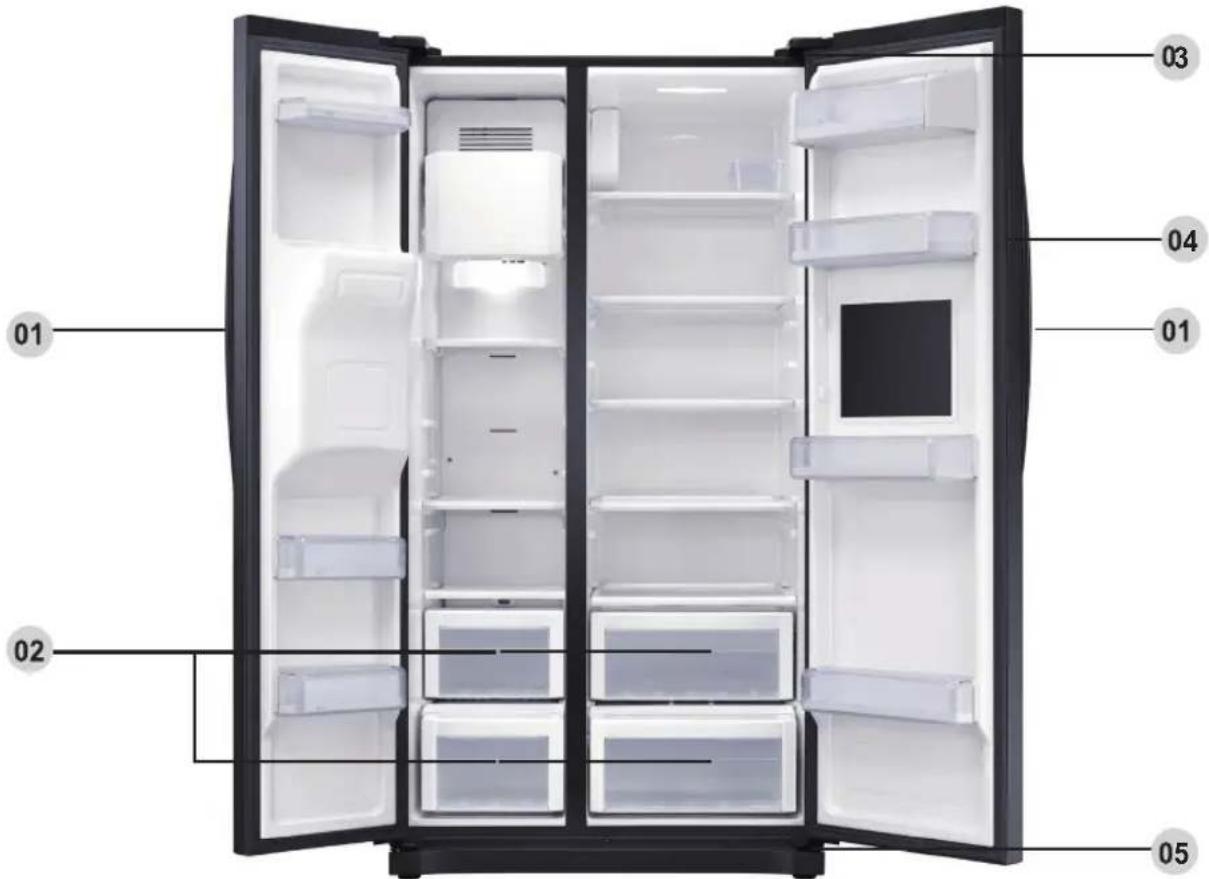

03 Charnière supérieure

05 Charnière inférieure

02 Tiroir

04 Joint

Remplacement de la poignée

Le nom du modèle se présente comme suit : RS54**3****, RS52**3****, RS50**3****, Ce qui remplace les astérisques peut varier selon le modèle.

Le(s) astérisque(s) dans le code du modèle indique(nt) un modèle de variante et peut/peuvent remplacer (0-9) ou (A-Z) dans le code du modèle.

ATTENTION

• Veillez à ne pas rayer le devant de la porte lorsque vous remplacez la poignée.
• Appuyez fermement sur les poignées au niveau des supports. S'assurer qu'il n'y a pas d'espace entre les supports et la porte.
• Serrer fermement les vis lors de la fixation de la poignée.
  • Vérifiez que la poignée est bien fixée avant d'utiliser l'appareil.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Pour détacher les poignées

REMARQUE

Cette procédure s'applique aux compartiments réfrigérateur et congélateur.

1. Les ensembles des poignées se trouvent sur la face avant de la porte du réfrigérateur.

1. Insérez le petit tournevis à tête plate dans le trou situé au bas du cache de la poignée de support et tirez l'ensemble de poignée vers l'avant en tournant le tournevis d'un côté.

Tournez l'ensemble de poignée d'un côté pour le démonter autour de la position inférieure

1. Dévisser les 4 vis pour démonter le cache de la poignée de support et la poignée de support.

1. Tirer la poignée de support vers l'extérieur à l'aide d'une clé hexagonale, comme illustré, ou d'un tournevis à tête plate en poussant la face arrière.

ATTENTION

Assurez-vous de bien fixer le joint. Sinon, l'air froid du réfrigérateur peut s'échapper.

1. Tirer les 4 coins du joint.
2. Tirer le centre du joint.

Pour remplacer le joint

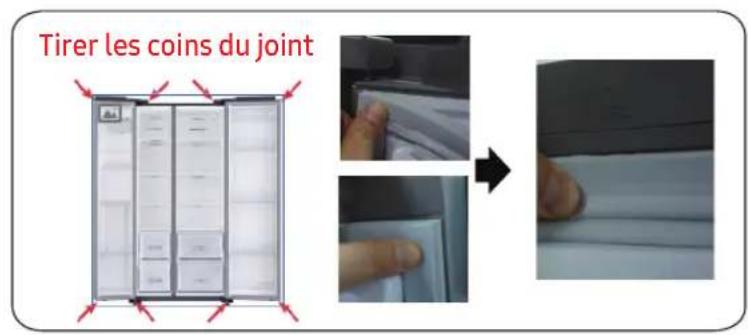

Tirer les coins du joint

1. Pousser les 4 coins du joint.
2. Pousser le centre du joint.

1. Pousser les 4 coins du joint.
2. Pousser le centre du joint.

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail pendant le montage.

Pour retirer le tiroir

1. Tirez le tiroir jusqu'à la butée.
2. Inclinez le tiroir vers le haut et tirez-le jusqu'à ce qu'il soit retiré.

Pour remettre les tiroirs en place

La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.

Remplacement de la charnière

Vous devez d'abord retirer les portes pour remplacer les charnières.

ATTENTION

• Attention, les portes sont très lourdes et il faut les enlever avec précaution.
• Prévoyez un coussinet souple, tel qu'un carton, sur la porte avant de remplacer les charnières afin d'éviter les rayures lorsque vous posez les portes.
• Les charnières devant être manipulées avec soin et remplacées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, celle-ci peut tomber et provoquer des blessures.
• Assurez-vous que la tige est bien serrée sur la charnière.
  • Vérifiez que la charnière est bien fixée à la porte.
  • Assurez-vous que les connecteurs des fils sont correctement branchés.
• Veillez à ne pas endommager les fils lors de la fixation du cache supérieur.

AVERTISSEMENT

• L'inclinaison et la pose du réfrigérateur nécessitent au moins deux personnes.
- Débranchez le câble d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Inverser la porte

REMARQUE

Pour les modèles avec poignées, il faut d'abord inverser les poignées. (Pour de plus amples informations, voir la section « Inversion de la position de la poignée de porte (pour les modèles avec poignée à barre) ».)

1. Débranchez le câble d'alimentation et retirez 1 vis du cache à l'aide d'un tournevis cruciforme. Ouvrez ensuite la porte du congélateur et tirez les crochets sur les côtés pour desserrer le cache. Soulevez le cache vers vous pour le détacher.

2. Débrancher les deux carters supérieurs.

3. Retirez les trois vis qui maintiennent la charnière.

4. Démontez la charnière supérieure de

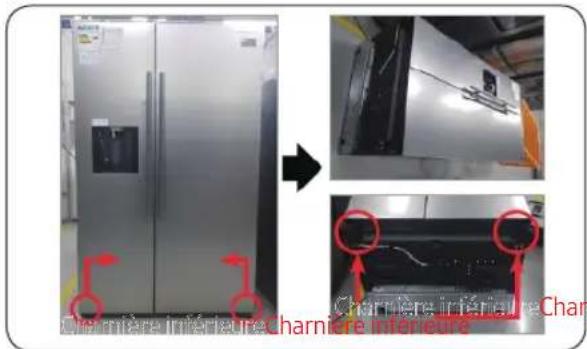

Charmiere intereure Charmiere intereure Charmiere intereure Charmiere intereure

1. Débranchez le câble d'alimentation.
2. Posez l'appareil.

Le travail doit être effectué par au moins 2 personnes.

Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.

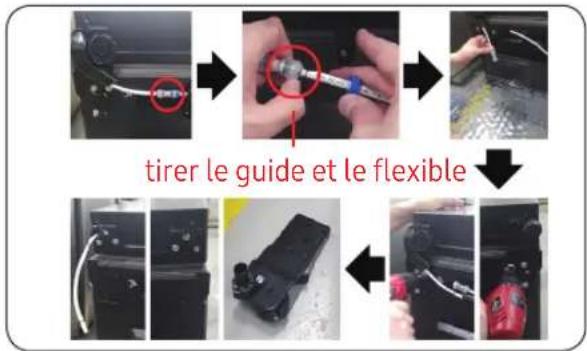

tirer le guide et le flexible

1. Débrancherleflexible. (Charnière inférieure gauche uniquement)
2. Évacuation de l'eau dans le flexible. (Charnière inférieure gauche uniquement)
3. Déposer le boulon (3ea). (À l'aide d'une clé ou d'une clé polygonale de 10 mm)

4. Déposer la charnière inférieure D/G.

5. Monter la charnière en bas. (À l'aide d'une clé ou d'une clé polygonale de 10 mm)

6. Brancher le flexible (charnière inférieure gauche uniquement)
7. Monter l'eau dans le flexible. (Charnière inférieure gauche uniquement)

Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.

Pousser le guide et le flexible

1. Monter la charnière inférieure D/G.
2. Mettez-le à la verticale.

Le travail doit être effectué par au moins 2 personnes.

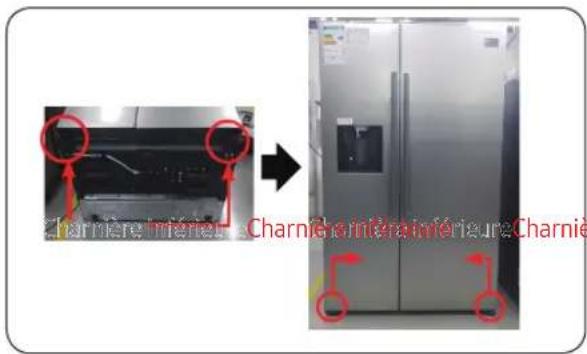

Charniere Inferet Charniere Inferet Inferet Charniere
