RS54N3003EF - Hűtőszekrény SAMSUNG - Ingyenes használati útmutató

Márka	Samsung
Modell	RS54N3003EF
Termék típusa	Kombinált hűtőszekrény fagyasztórésszel
Kategória	Hűtőszekrény
Karbantartási könnyedség	Felhasználó által javítható alkatrészek: fogantyúk (egyes modellek), tömítések, fiókok és zsanérok
Javíthatóság	Korlátozva a fogantyúkra, tömítésekre, fiókokra és zsanérokra
Szükséges szerszámok	Keresztfejes csavarhúzó, laposfejű csavarhúzó, 10 mm-es kulcs, 11 mm-es kulcs, 8 mm-es és 10 mm-es csőkulcs
Biztonsági utasítások	Az áramellátást minden beavatkozás előtt húzza ki. Viseljen védőkesztyűt. Az ajtók mozgatásához és átfordításához két személy szükséges.
Ajtók kezelése	Az ajtók nagyon nehezek: óvatosan távolítsa el két személy. Puha alátétet használjon a karcolások elkerülése érdekében.
Pótalkatrészek	Elérhetők a Samsung Support weboldalán: http://samsung.com/support
Modellkód	A készülék bal alsó sarkában lévő vonalkód címkén található
Tömítés	Ellenőrizze a tömítést a hideg levegő szivárgásának elkerülése érdekében. Húzza meg a sarkokat, majd a közepét a szétszereléshez.
Fogantyúk	Szerelje szét egy kis laposfejű csavarhúzóval, amelyet a fedél lyukába helyez. Nyomja erősen a tartókat a visszaszereléskor.
Fiókok	Húzza ki ütközésig, döntse felfelé a kivételhez. Visszaszereléskor fordított sorrendben járjon el. Ellenőrizze a helyes behelyezést a sínbe.
Zsanérok	A csere az ajtók eltávolítását igényli. Figyeljen a vezetékekre. Használjon 10 mm-es kulcsot. Ajánlott szakemberhez fordulni.
Ajtó átfordítása	Lehetséges a használati útmutatóban részletezett eljárás szerint. Az áramellátást előtte húzza ki. Két személy szükséges.
Áramellátás	Az áramellátás kábelét húzza ki minden karbantartási vagy ajtóátfordítási művelet előtt.
Garancia	A nem engedélyezett vagy nem szakszerű javítás által okozott károk nem tartoznak a garancia alá.
Műszaki támogatás	A zsanérok cseréjéhez ajánlott egy hivatalos Samsung szakszervizt hívni.

Gyakran ismételt kérdések - RS54N3003EF SAMSUNG

Hogyan cseréljem ki a hűtőszekrény fogantyúját?

Helyezzen be egy kis laposfejű csavarhúzót a tartófogantyú fedelének alján lévő lyukba. Húzza előre az egészet a csavarhúzó elfordítása közben. Csavarja ki a 4 csavart a fedél és a tartófogantyú szétszereléséhez. Visszaszereléskor nyomja erősen a tartókat és húzza meg a csavarokat. Ügyeljen arra, hogy ne karcolja meg az ajtót.

Hogyan cseréljem ki az ajtótömítést?

Húzza kifelé a tömítés 4 sarkát, majd húzza meg a közepét. Visszahelyezéskor először nyomja be a 4 sarkot, majd a közepét. Győződjön meg arról, hogy a tömítés jól rögzítve van a hideg levegő szivárgásának elkerülése érdekében. A rosszul rögzített tömítés csökkentheti az energiahatékonyságot.

Hogyan távolítsak el egy fiókot a hűtőszekrényből?

Húzza ki a fiókot ütközésig, döntse felfelé, és húzza ki teljesen. Visszahelyezéskor végezze el a lépéseket fordított sorrendben. Ellenőrizze, hogy a fiók megfelelően illeszkedik a sínbe.

Hogyan cseréljek ki egy ajtózsanért?

Először távolítsa el az ajtókat (két személy szükséges). Húzza ki az áramellátást. Távolítsa el a felső és alsó zsanér csavarjait. Húzza ki a kábeleket és tömlőket. Szerelje fel az új zsanért fordított sorrendben. Figyelem: az ajtók nehezek, és a zsanérokat óvatosan kell kezelni.

Hol találok pótalkatrészeket a Samsung RS54N3003EF hűtőszekrényemhez?

Látogasson el a Samsung Support weboldalára: http://samsung.com/support. Adja meg a modellkódot (a készülék bal alsó sarkában lévő vonalkód címkén található) az elérhető alkatrészek ellenőrzéséhez. Győződjön meg arról, hogy az alkatrész neve megegyezik a kézikönyv ábrájával.

Milyen szerszámok szükségesek a karbantartáshoz?

Szüksége lesz egy keresztfejes csavarhúzóra, egy laposfejű csavarhúzóra, egy 10 mm-es kulcsra, egy 11 mm-es kulcsra, egy 8 mm-es és 10 mm-es csőkulcsra. Ezek a szerszámok nem tartoznak a készülékhez.

Megfordíthatom magam az ajtók nyitását?

Igen, az eljárást a használati útmutató írja le. Legalább két személy szükséges. A kezdés előtt húzza ki az áramellátás kábelét. A fogantyús modelleknél először fordítsa meg a fogantyúkat. Kövesse figyelmesen a lépéseket a sérülések elkerülése érdekében.

Milyen biztonsági óvintézkedéseket kell tenni?

Mindig húzza ki a készüléket minden beavatkozás előtt. Viseljen védőkesztyűt. Nehéz műveletekhez (ajtók, átfordítás) kérjen segítséget. A nem engedélyezett javítások érvénytelenítik a garanciát.

Mit tegyek, ha az ajtótömítésem szivárog?

Ellenőrizze, hogy a tömítés megfelelően van-e elhelyezve és nem szakadt-e meg. Ha szükséges, cserélje ki a szétszerelési és visszaszerelési eljárás szerint. Egy elhasználódott vagy rosszul rögzített tömítés túlzott energiafogyasztáshoz vezethet.

Érvényes marad a garancia, ha magam javítom?

A nem hivatalos szolgáltató által végzett javítások vagy az utasításoknak nem megfelelő önjavítások érvényteleníthetik a garanciát. A Samsung nem vállal felelősséget az esetleges károkért. Összetett javításokhoz (zsanérok) hívjon hivatalos szakembert.

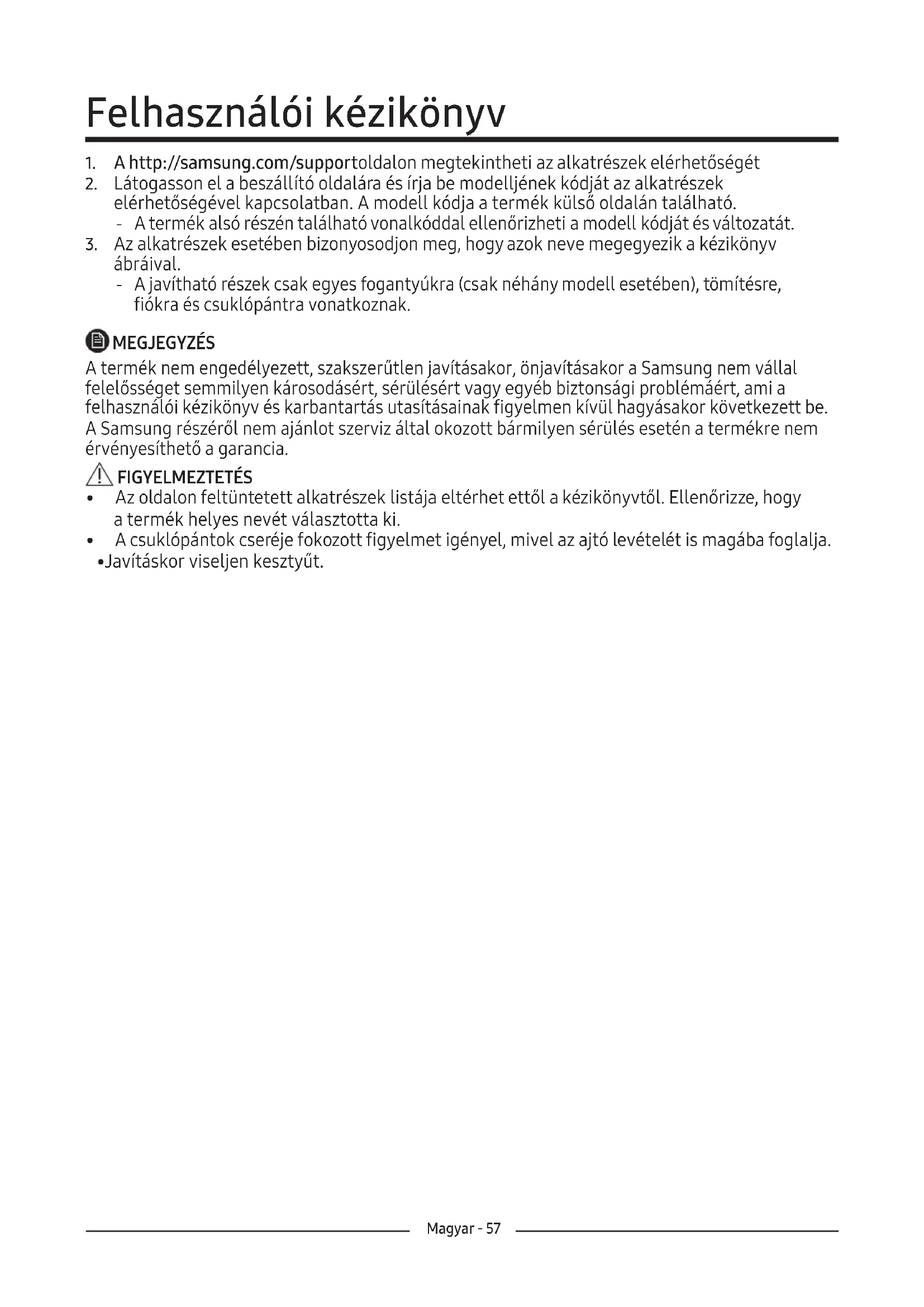

HASZNÁLATI ÚTMUTATÓ RS54N3003EF SAMSUNG

Felhasználói kézikönyv

1. A http://samsung.com/support oldalon megtekintheti az alkatrészek elérhetőségét
2. Látogasson el a beszállító oldalára, és írja be modelljének kódját az alkatrészek elérhetőségével kapcsolatban. A modell kódja a termék külső oldalán található.
3. A termék alsó részén található vonalkóddal ellenőrizheti a modell kódját és változatát.
4. Az alkatrészek esetében bizonyosodjon meg, hogy azok neve megegyezik a kézikönyv ábráival.
5. A javítható részek csak egyes fogantyúkra (csak néhány modell esetében), tömítésre, fiókra és csuklópántra vonatkoznak.

MEGJEGYZÉS

A termék nem engedélyezett, szakszerűtlen javításakor, önjavításakor a Samsung nem vállal felelősséget semmilyen károsodásért, sérülésért vagy egyéb biztonsági problémáért, ami a felhasználói kézikönyv és karbantartás utasításainak figyelmen kívül hagyásakor következett be. A Samsung részéről nem ajánlott szerviz által okozott bármilyen sérülés esetén a termékre nem érvényesíthető a garancia.

! FIGYELMEZTETÉS

• Az oldalon feltüntetett alkatrészek listája eltérhet ettől a kézikönyvtől. Ellenőrizze, hogy a termék helyes nevét választotta ki.
• A csuklópántok cseréje fokozott figyelmet igényel, mivel az ajtó levételét is magába foglalja. • Javításkor viseljen kesztyűt.

A hűtőszekrény valós képe és alkatrészei eltérhetnek az adott országtól és modelltől függően.

A modell neve: RS54**3****, RS52**3****, RS50**3****, Amit a csillagok helyettesítenek és a modelltől függően különbözhet.

A csillag (csillagok) a modell kódján jelzi annak változatát és a kódban (0-9) vagy (A-Z) betűvel helyettesíthetők.

FIGYELMEZTETÉS

• Az ajtó fogantyújának cseréjekor ügyeljen az ajtó épségére.
• A fogantyúkat óvatosan nyomja meg a támaszoknál. Ellenőrizze, hogy ne legyen rés a támaszok és az ajtó között.
• A fogantyú felhelyezésekor húzza be a csavarokat.
• A termék használata előtt ellenőrizze a fogantyút.

Szükséges eszközök (nem biztosítottak)

Philips csavarhúzó, lapos fejű

csavarhúzó

Fogantyúk levétele

MEGJEGYZÉS

Ez a folyamat a hűtő és fagyasztó mindkét oldalán kivitelezhető.

1. A fogantyúk elhelyezési helye a hűtő elején van.

1. A kis laposfejű csavarhúzót helyezze a tartófogantyú alsó furatába és húzza a fogantyút előre úgy, hogy a csavarhúzót egy oldalra forgatja.

A fogantyút fordítsa egy oldalra, hogy az alsó pozíciót szétszedhesse.

1. Csavarozza ki a négy csavart a fogantyú és annak tartójának szétszedéséhez.

1. Imbuszkulccsal húzza ki a fogantyú tartóját vagy lapos fejű csavarhúzóval nyomja a hátsó oldalt.

Kosár cseréje

FIGYELMEZTETÉS

Győződjön meg, hogy a keret szilárdan helyezkedjen el. Ellenkező esetben a hűtőből a hideg levegő kiszivároghat.

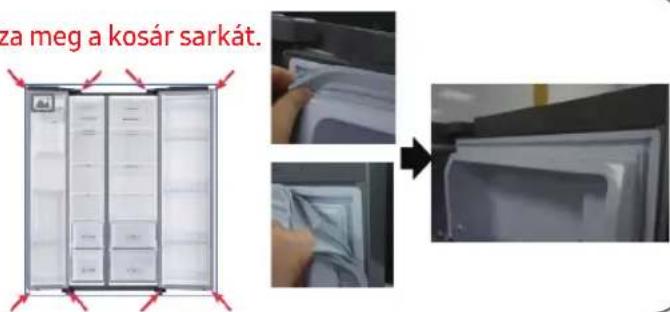

Keret eltávolítása

Húzza meg a kosár sarkát.

1. Fogja meg a keret 4 sarkát.
2. Húzza meg a keret közepét.

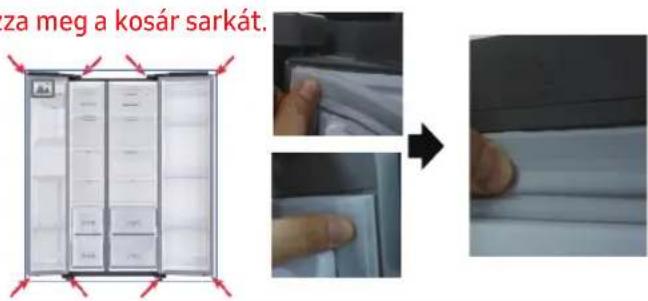

Kosár cseréje

Húzza meg a kosár sarkát.

1. Nyomja meg a keret 4 sarkát.
2. Nyomja meg a keret közepét.

1. Nyomja meg a keret 4 sarkát.
2. Nyomja meg a keret közepét.

! FIGYELMEZTETÉS

Ellenőrizze, hogy a szerelés során a fiók megfelelően van a sínre helyezve.

Fiók eltávolítása

1. Húzza ki a fiókot amennyire csak lehetséges.
2. Döntse meg a fiókot és húzza addig, ameddig magától ki nem csúszik.

Fiókok visszahelyezése

A fiókok visszahelyezése az eltávolítás fordított sorrendje szerint történik.

Csuklópánt cseréje

A csuklópántok cseréjéhez először az ajtót kell levenni.

! FIGYELMEZTETÉS

• Az ajtók levételekor fokozott figyelmet kell szentelni a súlyra.
• A csuklópántok cseréjekor helyezzen puha anyagot az ajtóra, nehogy az megkarcolódjon.
• A csuklópántokkal óvatosan kell bánni és két másik embernek kell azt kicserélni, ezért ajánlott szakembert hívni.
• Ha a pántot az ajtó megtámasztása nélkül cseréli le, az ajtó leeshet vagy sérülést okozhat.
• A csuklópánton a tengelyt alaposan meg kell húzni.
• Ellenőrizze, hogy a csuklópánt megfelelően illeszkedik a szekrényhez. • A vezeték csatlakozóit is megfelelően kell csatlakoztatni.
• A fedél rögzítésekor ügyeljen a vezetékek épségére.

! FIGYELMEZTETÉS

• A hűtő billentéséhez/megdöntéséhez legalább 2 személy szükséges. - Az ajtók megfordításakor húzza ki a vezetéket a hálózatból.

Szükséges eszközök (nem biztosítottak)

Philips csavarhúzó, lapos fejű csavarhúzó, 11 mm-es csavarkulcs

10 mm-es csőkulcs, 8 mm-es csőkulcs, 10 mm-es csavarkulcs

Ajtó megfordítása

MEGJEGYZÉS

A fogantyúkkal ellátott modelleknél először a fogantyúkat cserélje fel. (Részletesebb információkért lásd "Ajtó fogantyújának cseréje (Fogantyúkkal ellátott modellek)" részt.)

1. Húzza ki a tápkábelt, és a Philips csavarhúzó segítségével távolítson el egy csavart. Majd nyissa ki a fagyasztó ajtaját, és az oldalon levő kampók húzásával lazítsa meg a fedelet. A levételhez emelje fel a fedelet.

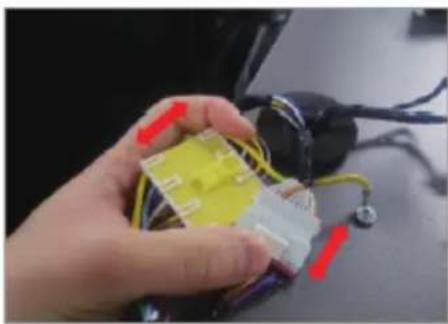

1. Kapcsolja szét a két felső foglalatot.

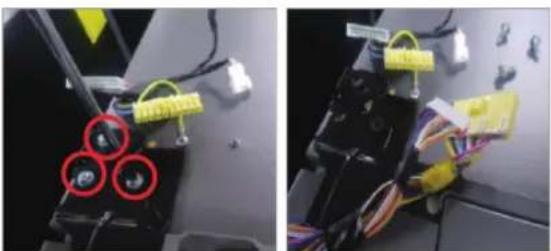

1. Távolítsa el a három csuklópántot rögzítő csavart.

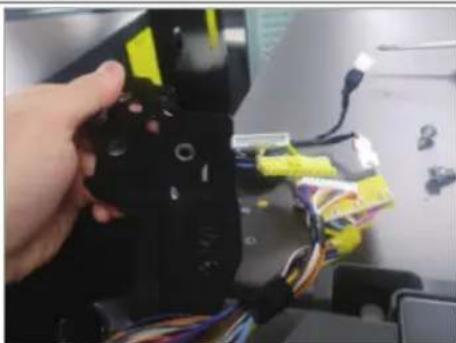

1. Szerelje le a felső pántot.

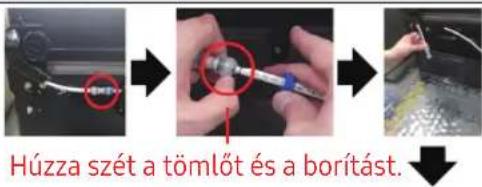

Nyomja össze a borítást és a tömlőt.

1. Húzza ki a tápkábelt.
2. Tegye le a szettet.

FIGYELMEZTETÉS

Ehhez a művelethez legalább két személyre van szükség.

FIGYELMEZTETÉS

A fent említett művelet előtt ellenőrizze a tápkábel hálózatból való kihúzását.

1. Tömlő levétele.

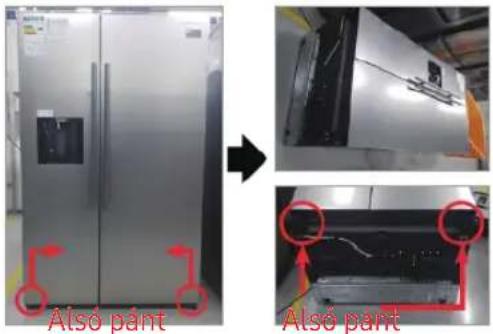

(Csak a bal alsó pánt)

1. Engedje ki a vizet a tömlőből. (Csak a sarok bal része)
2. Távolítsa el a csavart (3 db). (Csavarkulcs vagy 10 mm-es csavarkulcs segítségével)
3. Távolítsa el a bal és jobb alsó pántot.
4. Szerelje vissza az alsó pántot.

(Csavarkulcs vagy 10 mm-es csavarkulcs segítségével)

1. Kösse vissza a tömlőt (csak a bal alsó pánt).
2. Engedje a vizet a tömlőbe.

(Csak a bal alsó pánt)

FIGYELMEZTETÉS

Ellenőrizze, hogy a művelet előtt a tápkábel ki legyen húzva az elektromos hálózatból.

1. Helyezze vissza a jobb és bal alsó pántot.
2. Rakja fel a szettet.

FIGYELMEZTETÉS

Ehhez a művelethez legalább két személyre van szükség.
