Марка	Samsung
Модел	RS54N3003EF
Тип на производ	Комбиниран фрижидер со замрзнувач
Категорија	Фрижидер
Леснотија на одржување	Делови што може да ги поправи корисникот: рачки (одредени модели), заптивки, фиоки и шарки
Поправливост	Ограничено на рачки, заптивки, фиоки и шарки
Потребни алатки	Крстен шрафцигер, рамен шрафцигер, клуч од 10 мм, клуч од 11 мм, шрафцигер со глава од 8 мм и 10 мм
Безбедносни упатства	Исклучете го напојувањето пред каква било интервенција. Носете заштитни ракавици. Потребни се две лица за движење и превртување на вратите.
Ракување со вратите	Вратите се многу тешки: отстранете ги внимателно со две лица. Подгответе мека подлога за да избегнете гребнатини.
Резервни делови	Достапни на веб-страницата на Samsung Support: http://samsung.com/support
Код на моделот	Означен на баркод етикетата долу лево на апаратот
Заптивка	Проверете ја непропустливоста за да избегнете истекување на ладен воздух. Повлечете ги аглите, а потоа центарот за да ја демонтирате.
Рачки	Демонтирајте со мал рамен шрафцигер вметнат во дупката на капакот. Притиснете цврсто на носачите при повторното монтирање.
Фиоки	Повлечете до крајот, навалете нагоре за да ги извадите. Вратете ги обратно. Проверете дали се правилно вметнати во шината.
Шарки	Замената бара отстранување на вратите. Внимавајте на жиците. Користете клучеви од 10 мм. Препорачано е да повикате професионалец.
Превртување на вратата	Можно според постапката детално опишана во упатството. Исклучете го напојувањето пред да започнете. Потребни се две лица.
Напојување	Исклучете го кабелот за напојување пред било каква постапка за одржување или превртување на вратите.
Гаранција	Штетите предизвикани од неовластена или непрофесионална поправка не се покриени.
Техничка поддршка	За замена на шарките, се препорачува да побарате стручна техничка служба на Samsung.

Frequently Asked Questions - RS54N3003EF SAMSUNG

Како да ја заменам рачката на фрижидерот?

Вметнете мал рамен шрафцигер во дупката на дното на капакот на носачот на рачката. Повлечете го склопот напред вртејќи го шрафцигерот. Одвртете ги 4-те завртки за да го демонтирате капакот и носачот на рачката. За повторно монтирање, притиснете цврсто на носачите и затегнете ги завртките. Внимавајте да не ја изгребете вратата.

Како да ја сменам заптивката на вратата?

Повлечете ги 4-те агли на заптивката нанадвор, а потоа повлечете го центарот. За да ја вратите, прво притиснете ги 4-те агли, а потоа центарот. Осигурете се дека заптивката е добро фиксирана за да избегнете истекување на ладен воздух. Неправилно фиксирана заптивка може да ја намали енергетската ефикасност.

Како да извадам фиока од фрижидерот?

Повлечете ја фиоката до крајот, навалете ја нагоре и повлечете додека не се извади. За да ја вратите, направете ги чекорите обратно. Проверете дали фиоката е добро вметната во шината.

Како да заменам шарка на врата?

Прво отстранете ги вратите (потребни се две лица). Исклучете го напојувањето. Отстранете ги завртките на горната и долната шарка. Исклучете ги каблите и флексибилните цевки. Монтирајте ја новата шарка обратно. Внимание: вратите се тешки и шарките мора внимателно да се ракуваат.

Каде можам да најдам резервни делови за мојот фрижидер Samsung RS54N3003EF?

Посетете ја веб-страницата на Samsung Support: http://samsung.com/support. Внесете го кодот на моделот (означен на баркод етикетата долу лево на апаратот) за да ги проверите достапните делови. Осигурете се дека името на делот одговара на илустрацијата во прирачникот.

Кои алатки се потребни за одржување?

Ќе ви требаат крстен шрафцигер, рамен шрафцигер, клуч од 10 мм, клуч од 11 мм, шрафцигер со глава од 8 мм и од 10 мм. Овие алатки не се испорачуваат со апаратот.

Може ли сам да го превртам отворањето на вратите?

Да, постапката е опишана во упатството. Потребни се најмалку две лица. Исклучете го кабелот за напојување пред да започнете. За моделите со рачка, прво превртете ги рачките. Внимателно следете ги чекорите за да избегнете оштетување.

Кои безбедносни мерки на претпазливост треба да ги преземам?

Секогаш исклучувајте го апаратот пред каква било интервенција. Носете заштитни ракавици. За тешки манипулации (врати, превртување), побарајте помош. Неовластените поправки ја поништуваат гаранцијата.

Што да правам ако мојата заптивка на вратата пропушта?

Проверете дали заптивката е правилно поставена и не е скината. Ако е потребно, заменете ја следејќи ја постапката за отстранување и поставување. Истрошена или лошо фиксирана заптивка може да доведе до прекумерна потрошувачка на енергија.

Дали гаранцијата останува важечка ако сам поправам?

Поправките од неовластен давател или самопоправките кои не се во согласност со упатствата може да ја поништат гаранцијата. Samsung не презема одговорност за штети. За сложени поправки (шарки), побарајте овластен професионалец.

КОРИСНИЧКИ ПРИРАЧНИК RS54N3003EF SAMSUNG

Macedonian - Македонски ....137

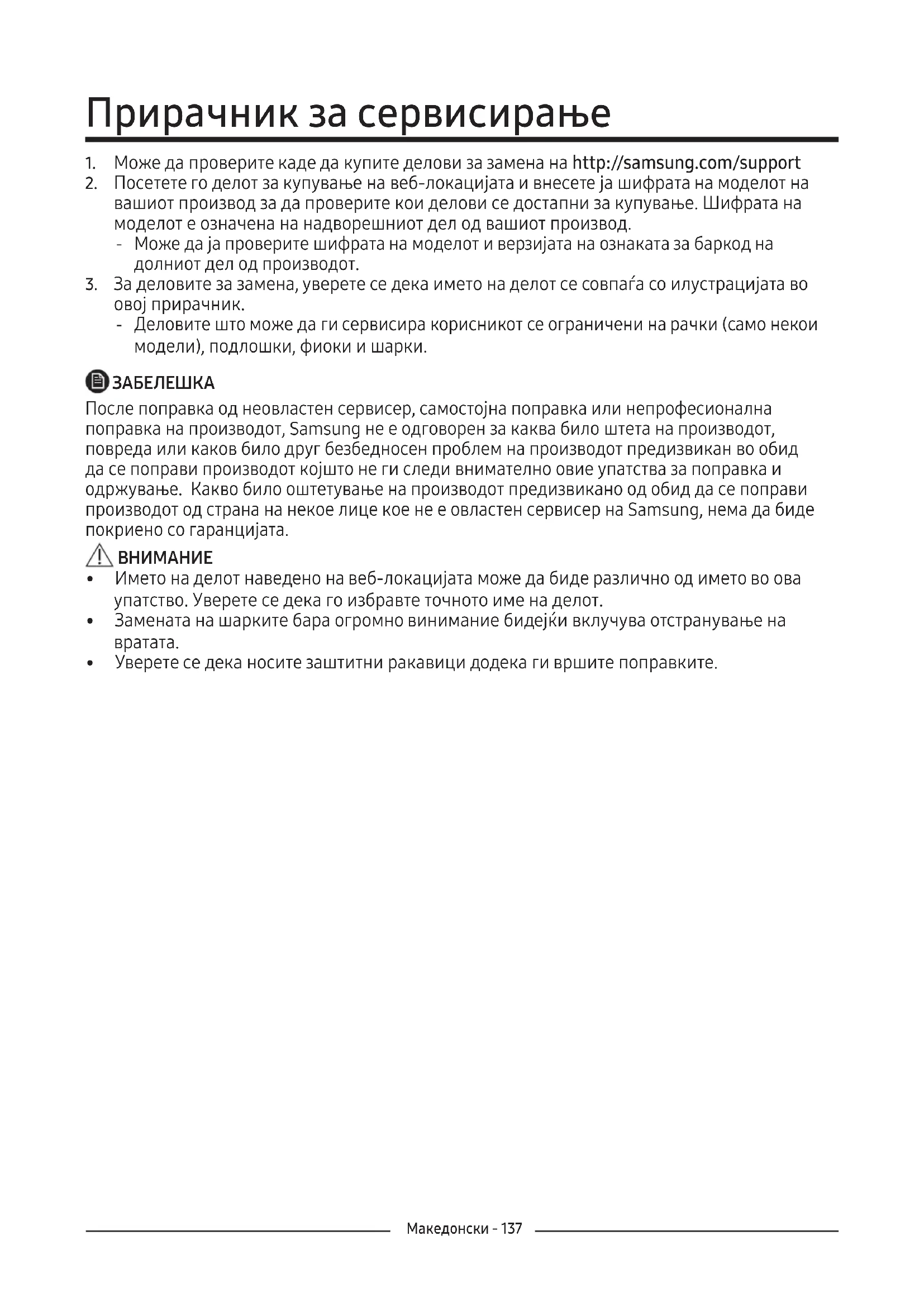

Прирачник за сервисирање

1. Може да проверите каде да купите делови за замена на http://samsung.com/support
2. Посетете го делот за купување на веб-локацијата и внесете ја шифрата на моделот на вашиот производ за да проверите кои делови се достапни за купување. Шифрата на моделот е означена на надворешниот дел од вашиот производ.
3. Може да ја проверите шифрата на моделот и верзијата на ознаката за баркод на долниот дел од производот.
4. За деловите за замена, уверете се дека името на делот се совпаға со илустрацијата во овој прирачник.
5. Деловите што може да ги сервисира корисникот се ограничени на рачки (само некои модели), подлошки, фиоки и шарки.

ЗАБЕЛЕШКА

После поправка од неовластен сервисер, самостојна поправка или непрофесионална поправка на производот, Samsung не е одговорен за каква било штета на производот, повреда или каков било друг безбедносен проблем на производот предизвикан во обид да се поправи производот којшто не ги следи внимателно овие упатства за поправка и одржување. Какво било оштетување на производот предизвикано од обид да се поправи производот од страна на некое лице кое не е овластен сервисер на Samsung, нема да биде покриено со гаранцијата.

ВНИМАНИЕ

• Името на делот наведено на веб-локацијата може да биде различно од името во ова упатство. Уверете се дека го избравте точното име на делот.
• Замената на шарките бара огромно винимание бидејки вклучува отстранување на вратата.
  • Уверете се дека носите заштитни ракавици додека ги вршите поправките.

Вистинскиот изглед и дадените делови од фрижидерот може да се разликуваат, во зависност од моделот и земјата.

Името на моделот изгледа вака: RS54**3****, RS52**3****, RS50**3****, Тоа што го заменуваат свездичките може да се разликува во зависност од моделот.

Sвездичка(и) во шифрата ма моделот може да укажуваат на варијанта на моделот и може да заменат (0-9) или (A-Z) во шифрата на моделот.

ВНИМАНИЕ

• Кога ја заменувате рачката на вратата, внимавајте да не го изгребете предниот дел на вратата.
• Цврсто притиснете ги рачките на држачите. Уверете се дека нема празен простор помеѓу држачите и вратата.
  • Цврсто зацврстете ги шрафовите кога ја прикачувате рачката.
  • Проверете дали рачката е цврсто прицврстена пред да го користите производот.

Потребни алати (не се испорачани)

За да се отстранат рачките

ЗАБЕЛЕШКА

Оваа постапка се однесува и на делот на фрижидерот и на замрзнувачот.

1. Склоповите за рачки се наогаат на предниот дел од вратата на фрижидерот.

1. Вметнете мал рамен шрафцигер во дупката на долниот дел од рачката што го држи капачето и повлечете го склопот на рачката кон предната страна со вртење на шрафцигерот кон едната страна.

Завртете ја склопката за рачките кон едната страна за да ја расклопите во долниот дел

1. Одвртете 4 шрафа за да ја расклопите рачката што го држи капачето и рачката за поддршка.

1. Повлечете ја рачката за поддршка надвор со користење на имбус клуч како што е прикажано или со рамен шрафцигер со притискање на задната страна.

Замена на подлошка

ВНИМАНИЕ

Уверете се дека цврсто сте ја прикачиле подлошката. Во спротивно, студениот воздух од фрижидерот може да протече.

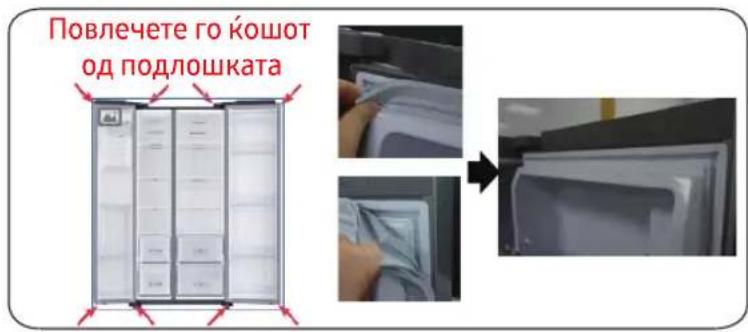

Да ја отстраните подлошката

Повлечете го кошот од подлошката

1. Повлечете ги 4 кошиња на подлошката.

2. Повлечете го центарот на подлошката.

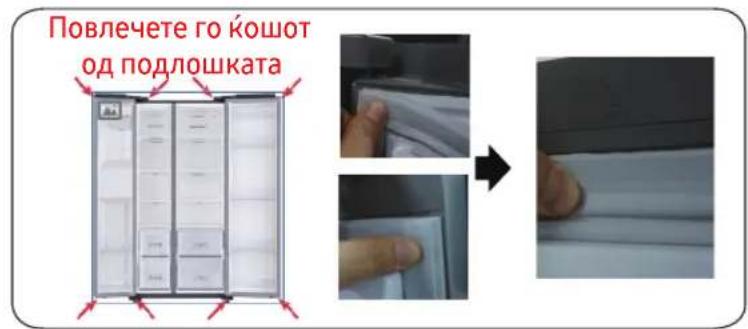

Да ја замените подлошката

Повлечете го юшот од подлошката

1. Притиснете ги 4 кошиња на подлошката.

2. Притиснете го центарот на подлошката.

1. Притиснете ги 4 кошиња на подлошката.

2. Притиснете го центарот на подлошката.

ВНИМАНИЕ

Проверете дали фиоката е правилно поставена во жлебот во текот на монтирањето.

1. Извлечете ја фиоката колку што може повеке.
2. Накосете ја фиоката и повлечете ја надвор додека не излезе.

Повторно да ги вратите фиоките

Повторното враќање на фиоките се врши по обратен редослед од стапките за остранување на фиоките.

Замена на шарка

За да ги замените шарките, мора прво да ги отстраните вратите.

ВНИМАНИЕ

• Кога ње ги отстранувате вратите, бидете исключително претпазливи бидејки вратите се тешки.
- Пред да ги замените шарките, ставете мек предмет како што е картон на вратата за да спречите гребење на вратата кога ње ја тргнете надолу.
- Бидејки со шарките мора да се ракува внимателно и да се заменат од страна на две лица, препорачуваме да повикате професионален технички сервис.
- Ако ја отстраните шарката без да ја држите вратата, вратата може да падне и да предизвика повреда.

- Уверете се дека дршката е цврсто закачена на шарката.

- Проверете дали шарката е цврсто закачена на кукиштето.

- Проверете дали жиците се правилно поврзани.

• Внимавајте да не ги оштетите жиците кога го зацврстувате горниот поклопец.

ПРЕДУПРЕДУВАЊЕ

• За да го накривите/положите на под фрижидерот потребни се најмалку 2 лица.
- Исклучете го кабелот за напојување пред да ги менувате вратите.

Потребни алати (не се испорачани)

10 мм наглавен/ универзален клуч

8 мм наглавен/ универзален клуч

10 мм клуч

Вртење на вратата

ЗАБЕЛЕШКА

За моделите со рачки, прво сменете ги рачките (За подетални информации, погледнете во делот"Менување на положбата на рачката на вратата (За моделите со рачки како шипка)".)

1. Исключете го кабелот за напојување и отстранете 1 од шрафовите на какпакот со користење на шрафцигер Phillips. Потоа, отворете ја вратата на замрзнувачот и повлечете ги куките од страните за да го разлабавите поклопецот. Подигнте го поклопецот кон вас за да го отстраните.

1. Откачете ги двете горни ку́кишта.

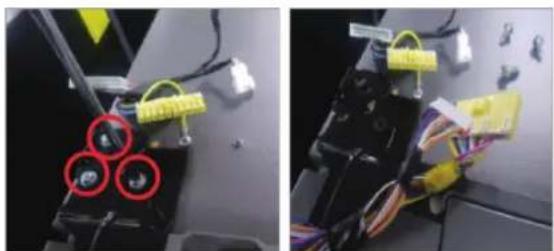

1. Отстранете ги трите завртки што ја држат шарката.

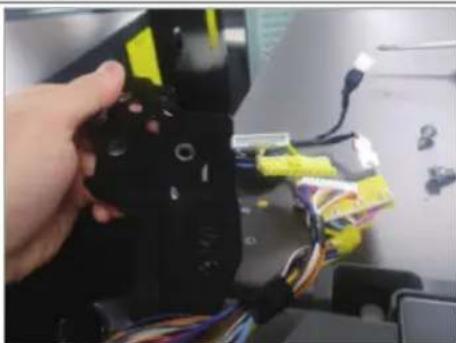

1. Откачете ја горната шарка од

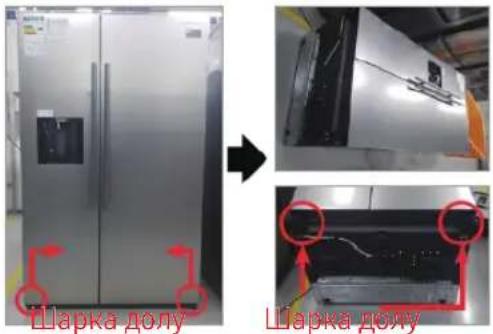

Charka долу Charka долу

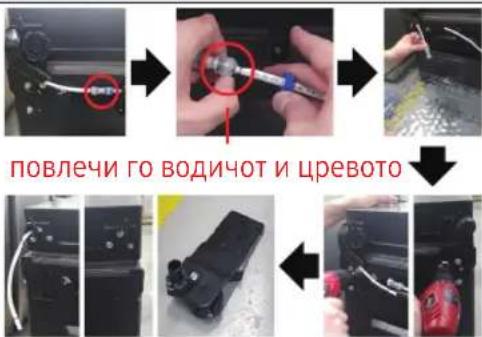

повлечи го водичот и цревото

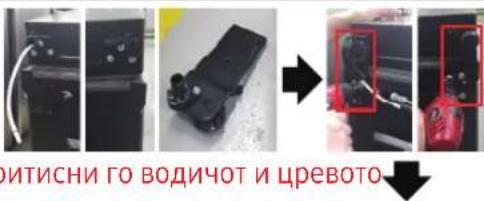

ОИТИСНИ ГО ВОДИЧОТ И ЦРЕВОТО

1.Исклучете го кабелот за напојување.
2. Легнете го долу комплетот.

ВНИМАНИЕ

Мора да работат повеќе од 2 лица.

ВНИМАНИЕ

Уверете се дека сте го исклучиле кабелот за напојување пред да ја правите горенаведената операција.

1. Исклучете го цревото. (Само шарка долу лево)
2. Исцедете ја водата од цревото. (Само шарка долу лево)
3. Отстранете завртка(3ea). (Со користење на клуч или 10мм бокс клуч)

4. Отстранете ја шарката долу Д/Л.

5. Склопете ја шарката долу на долниот дел. (Со користење на клуч или 10мм бокс клуч)

6. Поврзете црево (Само шарка долу лево)
7. Соберете ја водата во цревото. (Само шарка долу лево)

ВНИМАНИЕ

Уверете се дека сте го ислучиле кабелот за напојување пред да ја правите горенаведената операција.

1. Склопете ја шарката ниско Д/Л.
2. Исправете го сетот.

ВНИМАНИЕ

Мора да работат повеće од 2 лица.
