RS54N3003EF - Chladnička SAMSUNG - Bezplatný návod na obsluhu

Značka	Samsung
Model	RS54N3003EF
Typ produktu	Kombinovaná chladnička s mrazničkou
Kategória	Chladnička
Jednoduchosť údržby	Užívateľom opraviteľné diely: rukoväte (niektoré modely), tesnenia, zásuvky a pánty
Opraviteľnosť	Obmedzená na rukoväte, tesnenia, zásuvky a pánty
Požadované nástroje	Krížový skrutkovač, plochý skrutkovač, kľúč 10 mm, kľúč 11 mm, nástrčný kľúč 8 mm a 10 mm
Bezpečnostné pokyny	Pred akýmkoľvek zásahom odpojte napájanie. Noste ochranné rukavice. Na premiestnenie a obrátenie dverí sú potrebné dve osoby.
Manipulácia s dverami	Dvere sú veľmi ťažké: opatrne ich odstráňte v dvoch osobách. Zaistite mäkkú podložku, aby ste predišli poškriabaniu.
Náhradné diely	Dostupné na webovej stránke Samsung Support: http://samsung.com/support
Modelový kód	Uvedený na štítku s čiarovým kódom vľavo dole na zariadení
Tesnenie	Skontrolujte tesnosť, aby ste predišli únikom studeného vzduchu. Pri demontáži ťahajte rohy, potom stred.
Rukoväte	Demontujte pomocou malého plochého skrutkovača vloženého do otvoru krytu. Pri montáži pevne stlačte podpery.
Zásuvky	Ťahajte až na doraz, nakloňte nahor a vyberte. Montáž vykonajte v opačnom poradí. Skontrolujte správne zasunutie do koľajnice.
Pánty	Výmena vyžaduje demontáž dverí. Dávajte pozor na káble. Použite kľúče 10 mm. Odporúča sa obrátiť na odborníka.
Obrátenie dverí	Možné podľa podrobného postupu v návode. Predtým odpojte napájanie. Vyžaduje dve osoby.
Napájanie	Pred akoukoľvek údržbou alebo obrátením dverí odpojte napájací kábel.
Záruka	Škody spôsobené neautorizovanou alebo neprofesionálnou opravou nie sú kryté.
Technická podpora	Pri výmene pántov sa odporúča obrátiť na autorizovaný profesionálny technický servis Samsung.

Často kladené otázky - RS54N3003EF SAMSUNG

Ako vymeniť rukoväť chladničky?

Vložte malý plochý skrutkovač do otvoru v spodnej časti krytu podpery rukoväte. Potiahnite celok dopredu pri otáčaní skrutkovača. Odskrutkujte 4 skrutky na demontáž krytu a podpery rukoväte. Pri montáži pevne stlačte podpery a utiahnite skrutky. Dávajte pozor, aby ste nepoškriabali dvere.

Ako vymeniť tesnenie dverí?

Potiahnite 4 rohy tesnenia smerom von, potom potiahnite stred. Pri nasadzovaní najprv zatlačte 4 rohy, potom stred. Uistite sa, že tesnenie je dobre upevnené, aby ste predišli únikom studeného vzduchu. Nesprávne upevnené tesnenie môže znížiť energetickú účinnosť.

Ako vybrať zásuvku z chladničky?

Potiahnite zásuvku až na doraz, nakloňte ju nahor a ťahajte, kým sa nevyberie. Pri vkladaní postupujte v opačnom poradí. Skontrolujte, či je zásuvka správne zasunutá do koľajnice.

Ako vymeniť pánty dverí?

Najprv odstráňte dvere (vyžaduje dve osoby). Odpojte napájanie. Odskrutkujte skrutky horného a dolného pántu. Odpojte káble a hadice. Namontujte nový pánt v opačnom poradí. Pozor: dvere sú ťažké a s pántami treba zaobchádzať opatrne.

Kde nájdem náhradné diely pre moju chladničku Samsung RS54N3003EF?

Navštívte webovú stránku Samsung Support: http://samsung.com/support. Zadajte modelový kód (uvedený na štítku s čiarovým kódom vľavo dole na zariadení) a skontrolujte dostupné diely. Uistite sa, že názov dielu zodpovedá obrázku v návode.

Aké nástroje sú potrebné na údržbu?

Budete potrebovať krížový skrutkovač, plochý skrutkovač, kľúč 10 mm, kľúč 11 mm, nástrčný kľúč 8 mm a 10 mm. Tieto nástroje nie sú súčasťou balenia.

Môžem sám obrátiť otváranie dverí?

Áno, postup je popísaný v návode. Vyžaduje aspoň dve osoby. Pred začatím odpojte napájací kábel. Pri modeloch s rukoväťami najprv obráťte rukoväte. Pozorne dodržiavajte kroky, aby ste predišli poškodeniu.

Aké bezpečnostné opatrenia treba dodržiavať?

Vždy pred akýmkoľvek zásahom odpojte zariadenie. Noste ochranné rukavice. Pri ťažkých manipuláciách (dvere, obrátenie) si nechajte pomôcť. Neautorizované opravy rušia záruku.

Čo robiť, ak moje tesnenie dverí netesní?

Skontrolujte, či je tesnenie správne umiestnené a nie je roztrhnuté. V prípade potreby ho vymeňte podľa postupu demontáže a montáže. Opotrebované alebo nesprávne upevnené tesnenie môže viesť k nadmernej spotrebe energie.

Je záruka zachovaná, ak opravujem sám?

Opravy neautorizovaným poskytovateľom alebo svojpomocné opravy, ktoré nie sú v súlade s pokynmi, môžu zrušiť záruku. Spoločnosť Samsung nenesie zodpovednosť za škody. Pri zložitých opravách (pánty) sa obráťte na autorizovaného odborníka.

NÁVOD NA OBSLUHU RS54N3003EF SAMSUNG

Nástrčný klíč 10 mm Nástrčný klíč 8 mm Klíč 10 mm

Přehození dveří

POZNÁMKA

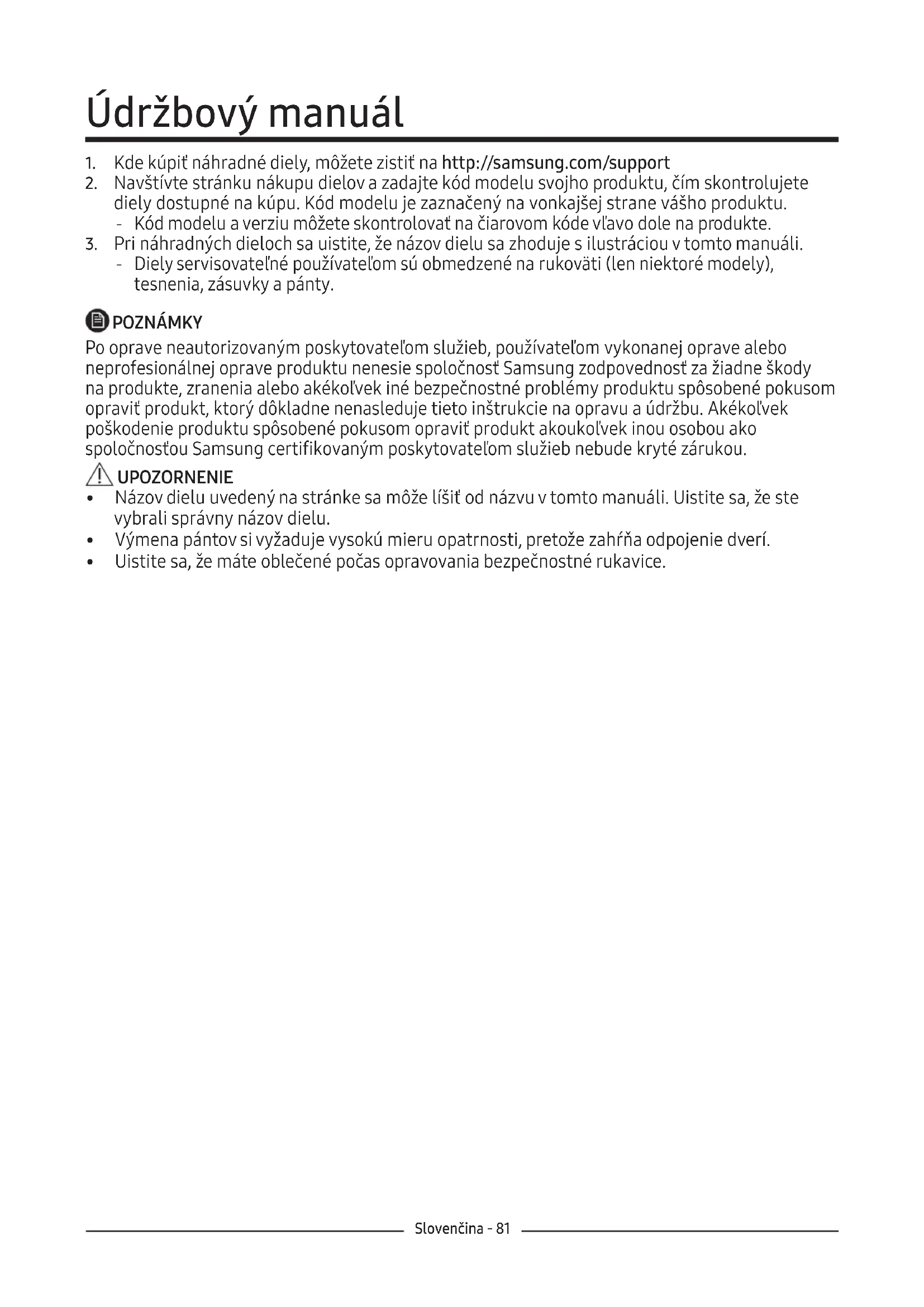

1. Kde kúpiť náhradné diely, môžete zistiť na http://samsung.com/support
2. Navštívte stránku nákupu dielov a zadajte kód modelu svojho produktu, čím skontrolujete diely dostupné na kúpu. Kód modelu je zaznačený na vonkajšej strane vášho produktu.
3. Kód modelu a verziu môžete skontrolovať na čiarovom kóde vlavo dole na produkte.
4. Pri náhradných dieloch sa uistite, že názov dielu sa zhoduje s ilustráciou v tomto manuáli.
5. Diely servisovatel'né používatel'om sú obmedzené na rukoväti (len niektoré modely), tesnenia, zásuvky a pánty.

POZNÁMKY

Po oprave neautorizovaným poskytovatel'om služieb, používatel'om vykonanej oprave alebo neprofesionálnej oprave produktu nenesie spoločnosť Samsung zodpovednosť za žiadne škody na produkte, zranenia alebo akékol'vek iné bezpečnostné problémy produktu spôsobené pokusom opraviť produkt, ktorý dôkladne nenasleduje tieto inštrukcie na opravu a údržbu. Akékol'vek poškodenie produktu spôsobené pokusom opraviť produkt akoukol'vek inou osobou ako spoločnosťou Samsung certifikovaným poskytovatel'om služieb nebude kryté zárukou.

⚠ UPOZORNENIE

• Názov dielu uvedený na stránke sa môže líšit od názvu v tomto manuáli. Uistite sa, že ste vybrali správny názov dielu.
  • Výmena pántov si vyžaduje vysokú mieru opatrnosti, pretože zahrňa odpojenie dverí.
• Uistite sa, že máte oblečené počas opravovania bezpečnostné rukavice.

Skutočný obrázok a dodané diely chladničky sa môžu líšit v závislosti od modelu a krajiny.

Názov modelu vyzerá takto: RS54**3****, RS52**3****, RS50**3****, Čo nahrádza hviezdičky, sa môže lišiť v závislosti od modelu.

Hviezdička(y) v kóde modelu indikujú variant modelu a môžu nahradiť (0–9) alebo (A-Z) v kóde modelu.

UPOZORNENIE

• Pri výmene rukoväti dverí, dajte pozor, aby ste nepoškrabali prednú časť dverí.
• Pevne zatlačte rukoväti na podporách. Zabezpečte, aby medzi podporami a dverami nebola žiadna diera.

- Pevne utiahnite skrutky pri pripevňovaní rukoväti.

Potrebné nástroje (nedodávané)

Tento postup platí pre odpojenie od chladničky aj mrazničky.

1. Zostavy rukovätí sú umiestnené na prednej strane chladničkových dverí.

1. Vsuňte malý vodič s plochou hlavou do diery na spodku Cap podpornej rukoväti a vytiahnite zostavu rukoväti do prednej strany pri otáčaní vodiča do jednej strany.

1. Odskrutkujte 4 skrutky na demontáž Cap podpornej rukoväti a podpornej rukoväti.

1. Vytiahnite podpornú rukováť pomocou šesthranného klúča, ako je zobrazené, alebo vodiča s plochou hlavou tlačením dozadu.

Výmeny tesnenia

UPOZORNENIE

Uistite sa, že ste tesnenie pevne pripojili. V opačnom prípade by mohol z chladničky unikať studený vzduch.

Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky.

Výmena pántov

Na výmenu pántov musíte najprv odstrániť dvere.

UPOZORNENIE

• Pri odstraňovaní dverí postupujte so zvýšenou opatrnostou, pretože dvere sú tažké.
• Pred výmenou pántov umiestnite na podlahu mäkkú podložku, ako napríklad kartón, aby ste zabránili vzniku škrabancov na dverách počas pokladania dverí dole.
• Kedže s pántami je potrebné zaobchádzať opatrne a výmena si vyžaduje dve osoby alebo viac, odporúčame vám zavolať profesionálny technický servis.
• Ak pánty odstránite bez držania dverí, dvere môžu spadnút a spôsobit zranenie.

•Zabezpečte, aby bola tyč pevne utiahnutá na pánte.

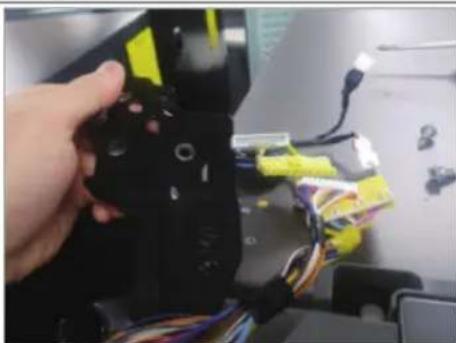

•Uistite sa, že drôtové konektory sú správne pripojené.

- Bud'te opatrní, aby ste pri upevňovaní vrchného krytu nepoškodili drôty.

VAROVANIE

Potrebné nástroje (nedodávané)

Skrutkovač Philips Skrutkovač s plochou hlavou Maticový klúč 11 mm

Nástrčkový klúč 10 mm Nástrčkový klúč 8 mm Maticový klúč 10 mm

Otočenie smeru otáčania dverí

POZNÁMKA

Pre modely s rukovätami otočte najprv rukoväti. (Pre podrobné informácie si pozrite sekciu „Otáčanie smeru otáčania rukoväti dverí (pre modely s tyčovými rukovätami)“)

1. Odstráňte tri skrutky držiace pánt.

1. Odmontujte vrchný pánt

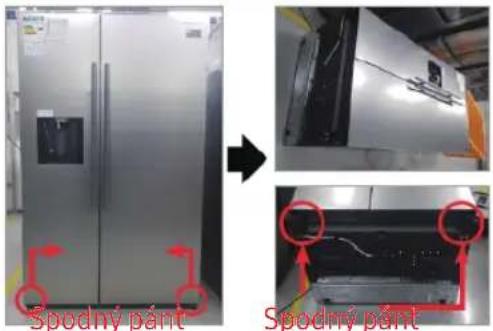

Spodný pant Spodný pant

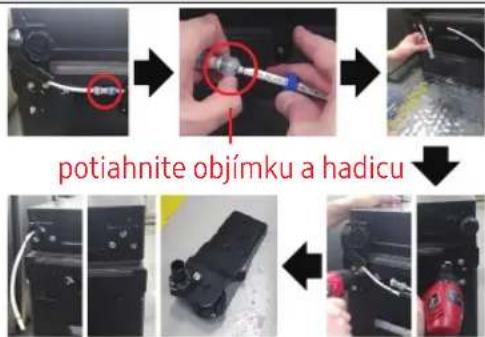

potiahnite objímku a hadicu

Spodný panti Spodný panti Spodný panti panti

Vyžaduje spoluprácu viac ako 2 l'udí.

Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.

1. Odpojtehadicu. (Len l'avý spodný pánt)
2. Vypustite vodu z hadice. (Len l'avý spodný pánt)
3. Odstráňte skrutku(3ea). (Použitím maticového klúča alebo Box klúča 10 mm)

4. Odstráňte spodný pánt P/L.

5. Zmontujte spodný pánt na spodku. (Použitím maticového klúča alebo Box klúča 10 mm)

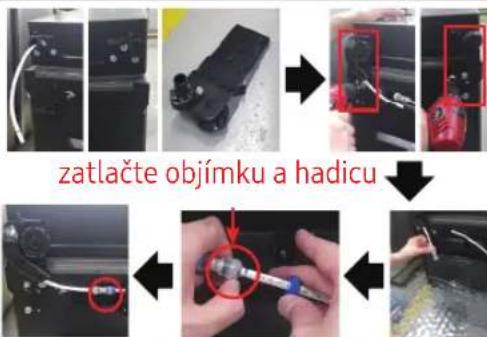

6. Pripojte hadicu (len l'avý spodný pánt)
7. Napustite vodu do hadice. (Len l'avý spodný pánt)

Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.

Vyžaduje spoluprácu viac ako 2 ludí.
