RS54N3003EF - šaldytuvas SAMSUNG - Nemokama naudojimo instrukcija

Prekės ženklas	Samsung
Modelis	RS54N3003EF
Produkto tipas	Šaldytuvas kombinuotas su šaldiklio skyriumi
Kategorija	Šaldytuvas
Priežiūros paprastumas	Vartotojo taisomos dalys: rankenos (kai kurie modeliai), tarpinės, stalčiai ir vyriai
Taisomumas	Riboja iki rankenų, tarpinių, stalčių ir vyrių
Reikalingi įrankiai	Kryžminis atsuktuvas, plokščiasis atsuktuvas, 10 mm raktas, 11 mm raktas, 8 mm ir 10 mm lizdinis raktas
Saugos nurodymai	Prieš bet kokius veiksmus atjunkite maitinimą. Mūvėkite apsaugines pirštines. Durų perkėlimui ir apvertimui reikia dviejų žmonių.
Durų tvarkymas	Durys yra labai sunkios: atsargiai nuimkite dviese. Numatyklite minkštą pagalvėlę, kad išvengtumėte įbrėžimų.
Atsarginės dalys	Galimos Samsung palaikymo svetainėje: http://samsung.com/support
Modelio kodas	Nurodyta brūkšninio kodo etiketėje aparato apačioje kairėje
Tarpinė	Patikrinkite sandarumą, kad išvengtumėte šalto oro nuotėkio. Išmontuodami traukite kampus, tada centrą.
Rankenos	Išmontuokite mažu plokščiu atsuktuvu, įkištu į dangtelio angą. Vėl montuodami stipriai spauskite ant laikiklių.
Stalčiai	Traukite iki atramos, pakreipkite aukštyn, kad išimtumėte. Vėl montuokite atvirkštine tvarka. Patikrinkite, ar teisingai įstatėte į bėgelį.
Vyriai	Keitimui reikia nuimti duris. Dėmesio laidams. Naudokite 10 mm raktus. Rekomenduojama kreiptis į specialistą.
Durų apvertimas	Galima pagal instrukcijoje aprašytą procedūrą. Prieš tai atjunkite maitinimą. Reikia dviejų žmonių.
Maitinimas	Prieš bet kokią priežiūros ar durų apvertimo operaciją atjunkite maitinimo laidą.
Garantija	Žala, padaryta neleistino ar neprofesionalaus remonto, nepadengiama.
Techninė pagalba	Keičiants vyrius, rekomenduojama kreiptis į įgaliotą profesionalią Samsung techninės priežiūros tarnybą.

Dažnai užduodami klausimai - RS54N3003EF SAMSUNG

Kaip pakeisti šaldytuvo rankeną?

Įkiškite mažą plokščią atsuktuvą į angą laikiklio rankenos dangtelio apačioje. Traukite visą komplektą į priekį, sukdami atsuktuvą. Atsukite 4 varžtus, kad išmontuotumėte dangtelį ir laikiklio rankeną. Vėl montuodami stipriai spauskite laikiklius ir priveržkite varžtus. Būkite atsargūs, kad nesubraižytumėte durų.

Kaip pakeisti durų tarpinę?

Traukite 4 tarpinės kampus į išorę, tada traukite centrą. Norėdami uždėti atgal, pirmiausia stumkite 4 kampus, tada centrą. Įsitikinkite, kad tarpinė tvirtai pritvirtinta, kad išvengtumėte šalto oro nuotėkio. Blogai pritvirtinta tarpinė gali sumažinti energijos efektyvumą.

Kaip išimti stalčių iš šaldytuvo?

Traukite stalčių iki atramos, pakreipkite jį aukštyn ir traukite, kol jis bus išimtas. Norėdami įdėti atgal, atlikite veiksmus atvirkštine tvarka. Patikrinkite, ar stalčius tinkamai įstatytas į bėgelį.

Kaip pakeisti durų vyrį?

Pirmiausia nuimkite duris (reikia dviejų žmonių). Atjunkite maitinimą. Atsukite viršutinio ir apatinio vyrių varžtus. Atjunkite laidus ir lanksčias jungtis. Sumontuokite naują vyrį atvirkštine tvarka. Dėmesio: durys sunkios, o vyriai turi būti tvarkomi atsargiai.

Kur rasti atsargines dalis mano Samsung RS54N3003EF šaldytuvui?

Apsilankykite Samsung palaikymo svetainėje: http://samsung.com/support. Įveskite modelio kodą (nurodytą brūkšninio kodo etiketėje aparato apačioje kairėje), kad patikrintumėte galimas dalis. Įsitikinkite, kad dalies pavadinimas atitinka vadovo iliustraciją.

Kokių įrankių reikia priežiūrai?

Jums reikės kryžminio atsuktuvo, plokščiojo atsuktuvo, 10 mm rakto, 11 mm rakto, 8 mm ir 10 mm lizdinio rakto. Šie įrankiai nėra pridedami prie aparato.

Ar galiu pats apversti durų atidarymą?

Taip, procedūra aprašyta instrukcijoje. Jai reikia mažiausiai dviejų žmonių. Prieš pradėdami atjunkite maitinimo laidą. Modeliuose su rankenomis pirmiausia apverskite rankenas. Atidžiai sekite žingsnius, kad išvengtumėte žalos.

Kokių saugos priemonių reikia imtis?

Visada atjunkite prietaisą prieš bet kokius veiksmus. Mūvėkite apsaugines pirštines. Sunkaus tvarkymo atvejais (durys, apvertimas) pasikvieskite pagalbininką. Neleistini remontai panaikina garantiją.

Ką daryti, jei mano durų tarpinė praleidžia?

Patikrinkite, ar tarpinė tinkamai uždėta ir neplyšusi. Jei reikia, pakeiskite ją laikydamiesi išmontavimo ir montavimo procedūros. Susidėvėjusi arba blogai pritvirtinta tarpinė gali sukelti pernelyg didelį energijos suvartojimą.

Ar garantija lieka galioti, jei taisau pats?

Neįgalioto teikėjo atlikti remontai arba su instrukcijomis nesuderinti savarankiški remontai gali panaikinti garantiją. „Samsung“ neatsako už jokią žalą. Dėl sudėtingų remontų (vyrių) kreipkitės į įgaliotą specialistą.

NAUDOJIMO INSTRUKCIJA RS54N3003EF SAMSUNG

Lithuanian - Lietuvių kalba.....161

Danish - Dansk......169

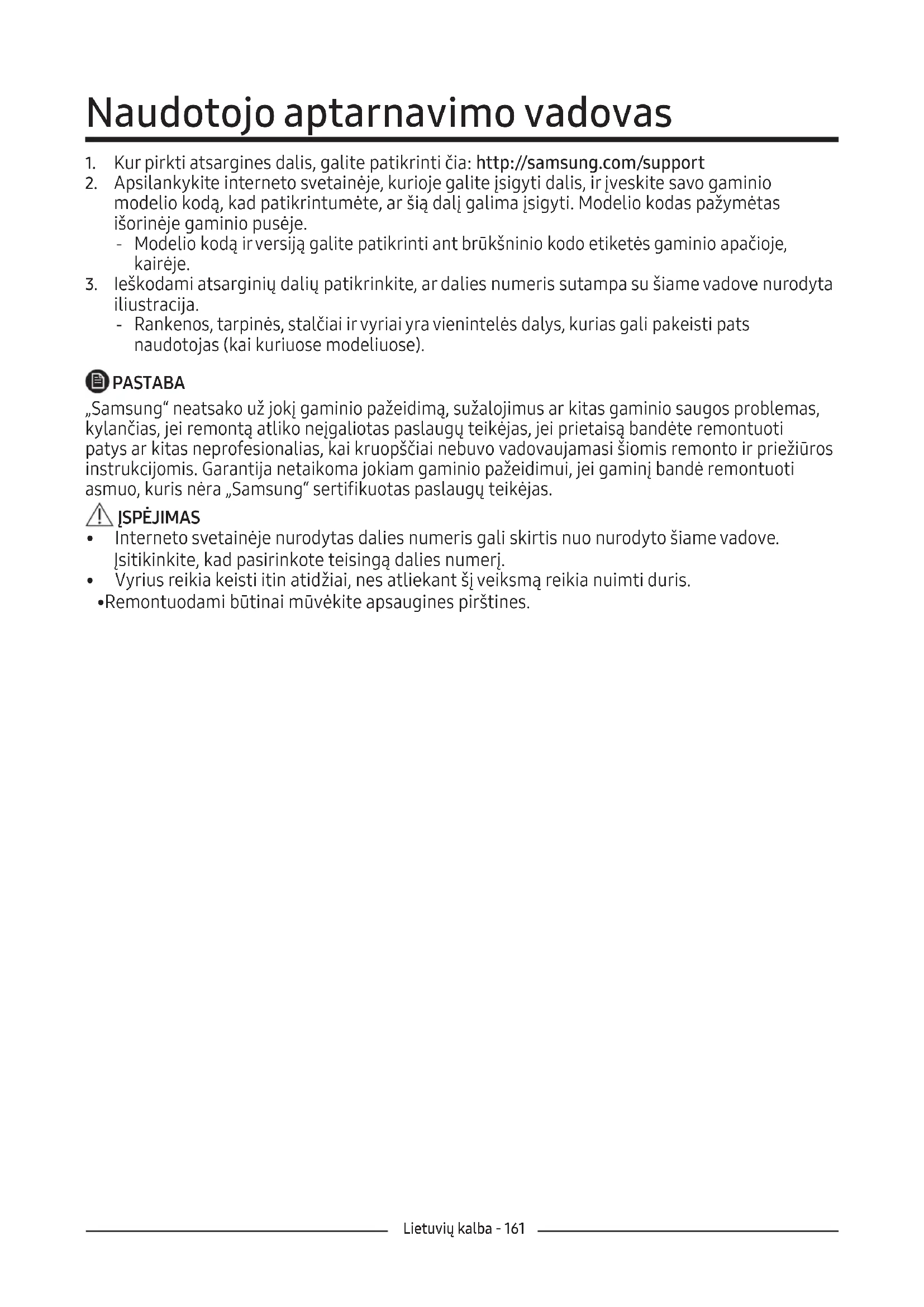

Naudotojo aptarnavimo vadovas

1. Kur pirkti atsargines dalis, galite patikrinti čia: http://samsung.com/support
2. Apsilankykite interneto svetainėje, kurioje galite įsigyti dalis, ir įveskite savo gaminio modelio kodą, kad patikrintumėte, ar šią dalį galima įsigyti. Modelio kodas pažymėtas išorinėje gaminio pusėje.

- Modelio kodą irversiją galite patikrinti ant brūkšninio kodo etiketės gaminio apačioje, kairėje.

1. leškodami atsarginių dalių patikrinkite, ar dalies numeris sutampa su šiame vadove nurodyta iljustracija.

- Rankenos, tarpinės, stalčiai ir vyriai yra vienintelės dalys, kurias gali pakeisti pats naudotojas (kai kuriuose modeliuose).

PASTABA

„Samsung“ neatsako už jokj gaminio pažeidimą, sužalojimus ar kitas gaminio saugos problemas, kylančias, jei remontą atliko nejgaliotas paslaugų teikėjas, jei prietaisą bandėte remontuoti patys ar kitas neprofesionalias, kai kruopščiai nebuvo vadovaujamasi šiomis remonto ir priežiūros instrukcijomis. Garantija netaikoma jokiam gaminio pažeidimui, jei gaminį bandė remontuoti asmuo, kuris nėra „Samsung“ sertifikuotas paslaugų teikėjas.

! JSPÈJIMAS

• Interneto svetainėje nurodytas dalies numeris gali skirtis nuo nurodyto šiame vadove. Isitikinkite, kad pasirinkote teisingą dalies numerį.
• Vyrius reikia keisti itin atidžiai, nes atliekant šj veiksmą reikia nuimti duris.

- Remontuodami būtinai mūvėkite apsaugines pirštines.

Tikrasis vaizdas ir pateikiamos šaldytuvo dalys gali skirtis priklausomai nuo modelio ir šalies.

Modelio pavadinimas atrodo taip: RS54**3****, RS52**3****, RS50**3****, žvaigždutes pakeičiantys simboliai skiriasi priklausomai nuo modelio.

Žvaigždutė (-ės) prie modelio kodo rodo modelio variantą ir modelio kode gali pakeisti (0–9) arba (A–Z).

JSPĖJIMAS

• Keisdami durų rankeną elkitės atsargiai, kad nesubraižytumėte priekinės durų dalies.
• Tvirtai paspauskite rankenas ties atramomis. Ísitikinkite, kad tarp atramų ir durų nėra tarpo.
  •Tvirtindami rankeną gerai priveržkite varžtus.
• Prieš naudodami gaminj patikrinkite, ar rankena gerai pritvirtinta.

Reikalingi jrankiai (nepridedami)

„Philips“ atsuktuvas Plokščias atsuktuvas

Kaip nuimti rankenas

PASTABA

Ši procedūra taikoma ir šaldytuvo, ir šaldiklio skyriui.

1. Rankenos yra priekinėje šaldytuvo durų dalyje.

1. Mažą plokščią atsuktuvą jkiškite j angą rankenos atramos dangtelio apačioje ir rankeną patraukite j priekj, atsuktuvą pasukdami j vieną pusę.

Rankeną pasukite i vieną pusę,
jei norite nuimkite apatinėje dalyje

1. Atsukite 4 varžtus, jei norite nuimti atraminės rankenos dangtelį ir atraminę rankeną.

1. Ištraukite atraminę rankeną naudodami šešiakampj veržliaraktj arba plokšiu atsuktuvu pastumdami galinę dalj.

JSPÉJIMAS

Įsitikinkite, kad tarpinę uždėjote tvirtai. Priešingu atveju iš šaldytuvo gali sklisti šaltas oras.

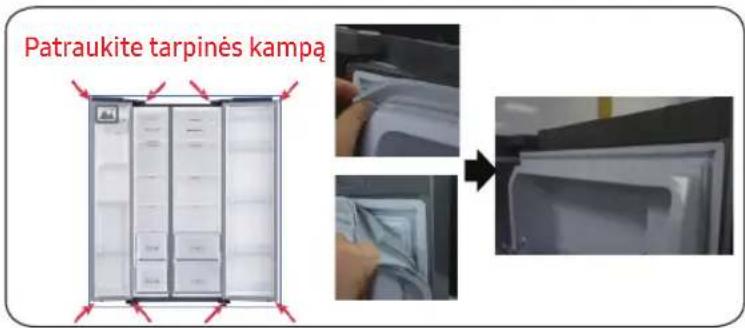

Kaip nuimti tarpinę

Patraukite tarpinės kampa

1. Patraukite 4 tarpinės kampus.
2. Patraukite centrinę tarpinės dalį.

Kaip pakeisti tarpinę

Patraukite tarpinės kampa

1. Pastumkite 4 tarpinės kampus.
2. Pastumkite centrinę tarpinės dalį.

1. Pastumkite 4 tarpinės kampus.
2. Pastumkite centrinę tarpinės dalį.

JSPĖJIMAS

Montuodami patikrinkite, ar stalčius tinkamai įstatytas į bėgius.

Kaip išimti stalčių

1. Stalčių ištraukite iki pat galo.
2. Stalčių pakelkite aukštyn ir ištraukite, kol jis išsiims.

Kaip jdèti stalčius

Stalčius sudėkite atvirkštine tvarka pakartodami veiksmus, kuriuos atlikote išimdami stalčius.

Vyrių keitimas

Jei norite pakeisti vyrius, pirmiausia turite nuimti duris.

JSPÉJIMAS

• Nuimdami duris elkitės itin atsargiai, nes durys yra sunkios.
• Prieš uždėdami vyrius ant durų uždėkite minkštą pagrindą, pvz., kartoną, kad nuleisdami duris jų nesubraižytumėte.
• Kadangi su vyriais reikia elgtis atsargiai ir juos keisti turi du žmonės ar daugiau, rekomenduojame kreiptis i profesionalią techninę tarnybą.
• Jei vyrj nuimsite nelaikydami duru, durys gali nukristi ir sužeisti.
• Jsitikinkite, kad ašis ant vyrio yra uždėta tvirtai.
  • Patikrinkite, arvyris tvirtai pritvirtintas prie spintelès.

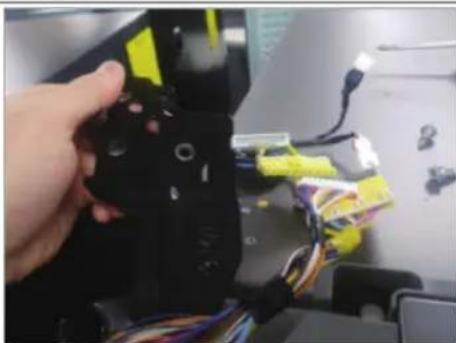

• Isitikinkite, kad laidų jungtys yra tinkamai sujungtos.
  Elkitės atsargiai, kad tvirtindami viršutinį dangtį nesugadintumėte laidų.

DÈMESIO

- Šaldytuvui pakelti / paguldyti reikia mažiausiai 2 žmonių.

- Prieš apversdami duris atjunkite maitinimo laidą.

Reikalingi jrankiai (nepridedami)

„Philips“ atsuktuvas Plokščias atsuktuvas 11 mm veržliaraktis

10 mm lizdinis veržliaraktis 8 mm lizdinis veržliaraktis 10 mm veržliaraktis

Duru apvertimas

PASTABA

Jei modelis yra su rankenomis, pirmiausia apsukite rankenas. (Išsamios informacijos ieškokite skyriuje „Durų rankenos padėties apvertimas“ (tik modeliams su juostinėmis rankenomis).)

1. Atjunkite maitinimo laidą ir nuimkite 1 dangčio varžtus, naudodami „Phillips“ atsuktuvą. Tada atidarykite šaldiklio duris ir patraukite šonuose esančius kabliukus, kad atlaisvintumėte dangtį. Pakelkite dangtį link savęs, kad jį nuimtumėte

1. Nuimkite tris vyrj laikančius varžtus.

1. Nuimkite nuo viršutinio vyrio.

Apatinis vynis Apatinis vynis

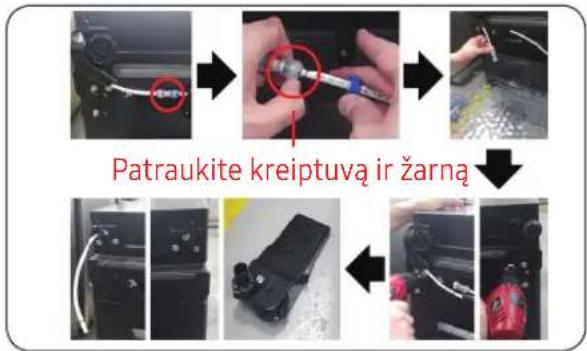

Patraukite kreiptuvą ir žarną

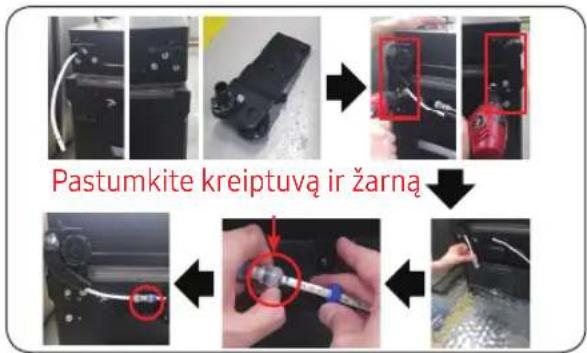

Pastumkite kreiptuvą ir žarną

Apatinis vryis Apatinis Anatinis wri Apatinis Apatinis vryis Apatinis

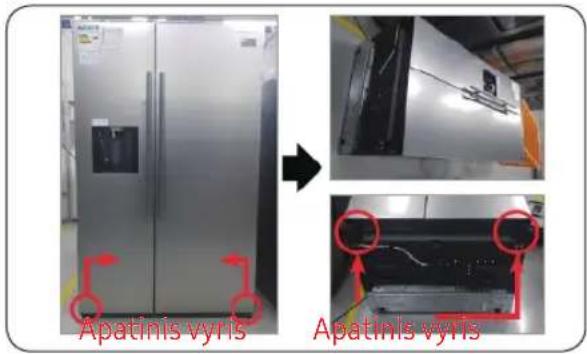

1. Atjunkite maitinimo laidą.
2. Paguldykite šaldytuvą.

Dirbti turėtų daugiau nei 2 žmonės.

Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą.

1. Atjunkite žarną. (Tik apatinis kairysis vyris)
2. Iš žarnos išleiskite vandenj. (Tik apatinis kairysis vyris)
3. Išsukite varžtą (3ea). (Naudojant veržliaraktį arba 10 mm veržliaraktį)
4. Nuimkite apatinj dešinjjj / kairjjj vyrj.
5. Vyrj sumontuokite apačioje. (Naudojant veržliaraktj arba 10 mm veržliaraktj)
6. Prijunkite žarną (tik apatinis kairysis vyris)
7. Sumontuokite vandens žarną. (Tik apatinis kairysis vyris)

Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą.

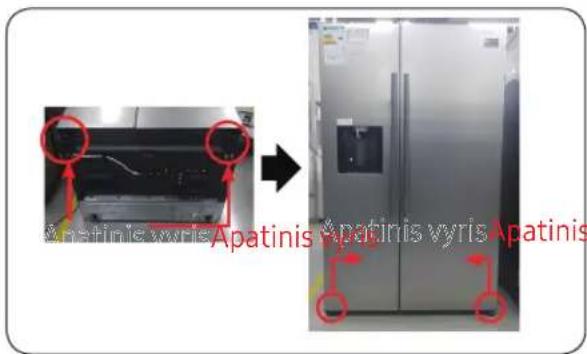

1. Uždėkite apatinį dešinjjį / kairjjį vyrį.
2. Itaisykite rinkinj.

Dirbti turėty daugiau nei 2 žmonės.
