RS54N3003EF - Ledusskapis SAMSUNG - Bezmaksas lietošanas instrukcija

Zīmols	Samsung
Modelis	RS54N3003EF
Produkta veids	Kombinēts ledusskapis ar saldētavas nodalījumu
Kategorija	Ledusskapis
Apkopes vienkāršība	Lietotāja remontējamas detaļas: rokturi (daži modeļi), blīves, atvilktnes un eņģes
Remontējamība	Ierobežota līdz rokturiem, blīvēm, atvilktnēm un eņģēm
Nepieciešamie instrumenti	Krustveida skrūvgriezis, plakanais skrūvgriezis, 10 mm uzgriežņu atslēga, 11 mm uzgriežņu atslēga, 8 mm un 10 mm uzmavu atslēga
Drošības norādījumi	Pirms jebkādas iejaukšanās atvienojiet strāvas padevi. Valkājiet aizsargcimdus. Durvju pārvietošanai un apvēršanai nepieciešami divi cilvēki.
Durvju apstrāde	Durvis ir ļoti smagas: uzmanīgi noņemiet tās diviem cilvēkiem. Paredziet mīkstu paliktni, lai izvairītos no skrāpējumiem.
Rezerves daļas	Pieejamas Samsung atbalsta vietnē: http://samsung.com/support
Modeļa kods	Norādīts uz svītrkoda etiķetes ierīces kreisajā apakšējā stūrī
Blīve	Pārbaudiet hermētiskumu, lai novērstu aukstā gaisa noplūdes. Izjaukšanai velciet stūrus, tad centru.
Rokturi	Izjauciet ar mazu plakanu skrūvgriezi, kas ievietots pārsega caurumā. Uzlieciet atpakaļ, stingri nospiežot balstus.
Atvilktnes	Velciet līdz galam, nolieciet uz augšu, lai izņemtu. Uzlieciet atpakaļ pretējā secībā. Pārbaudiet pareizu ievietošanu sliedē.
Eņģes	Nomaiņai nepieciešams noņemt durvis. Uzmanieties no vadiem. Izmantojiet 10 mm uzgriežņu atslēgas. Ieteicams vērsties pie profesionāļa.
Durvju apvēršana	Iespējama saskaņā ar instrukcijā detalizēti aprakstīto procedūru. Pirms tam atvienojiet strāvas padevi. Nepieciešami divi cilvēki.
Barošana	Pirms jebkuras apkopes vai durvju apvēršanas atvienojiet barošanas kabeli.
Garantija	Bojājumi, ko izraisījis neatļauts vai neprofesionāls remonts, netiek segti.
Tehniskā palīdzība	Eņģu nomaiņai ieteicams vērsties pie Samsung pilnvarota profesionāla tehniskā servisa.

Bieži uzdotie jautājumi - RS54N3003EF SAMSUNG

Kā nomainīt ledusskapja rokturi ?

Ievietojiet mazu plakanu skrūvgriezi atbalsta roktura pārsega apakšējā caurumā. Pavelciet visu komplektu uz priekšu, griežot skrūvgriezi. Atskrūvējiet 4 skrūves, lai noņemtu pārsegu un atbalsta rokturi. Lai uzliktu atpakaļ, stingri nospiediet balstus un pievelciet skrūves. Uzmanieties, lai nesaskrāpētu durvis.

Kā nomainīt durvju blīvi ?

Pavelciet blīves 4 stūrus uz āru, tad pavelciet centru. Lai uzliktu atpakaļ, vispirms spiediet 4 stūrus, tad centru. Pārliecinieties, ka blīve ir labi nostiprināta, lai novērstu aukstā gaisa noplūdes. Nepareizi nostiprināta blīve var samazināt energoefektivitāti.

Kā izņemt ledusskapja atvilktni ?

Pavelciet atvilktni līdz galam, nolieciet to uz augšu un pavelciet, līdz tā ir izņemta. Lai uzliktu atpakaļ, veiciet darbības pretējā secībā. Pārbaudiet, vai atvilktne ir pareizi ievietota sliedē.

Kā nomainīt durvju eņģi ?

Vispirms noņemiet durvis (nepieciešami divi cilvēki). Atvienojiet barošanu. Noņemiet augšējās un apakšējās eņģes skrūves. Atvienojiet kabeļus un šļūtenes. Uzlieciet jauno eņģi pretējā secībā. Uzmanību: durvis ir smagas, un eņģes jāapstrādā uzmanīgi.

Kur atrast rezerves daļas manam Samsung RS54N3003EF ledusskapim ?

Apmeklējiet Samsung atbalsta vietni: http://samsung.com/support. Ievadiet modeļa kodu (norādīts uz svītrkoda etiķetes ierīces kreisajā apakšējā stūrī), lai pārbaudītu pieejamās detaļas. Pārliecinieties, ka detaļas nosaukums atbilst rokasgrāmatas ilustrācijai.

Kādi instrumenti ir nepieciešami apkopei ?

Jums būs nepieciešams krustveida skrūvgriezis, plakanais skrūvgriezis, 10 mm uzgriežņu atslēga, 11 mm uzgriežņu atslēga, 8 mm un 10 mm uzmavu atslēga. Šie instrumenti nav iekļauti ierīces komplektā.

Vai es varu pats apvērst durvju atvēršanas virzienu ?

Jā, procedūra ir aprakstīta instrukcijā. Tai nepieciešami vismaz divi cilvēki. Pirms sākšanas atvienojiet barošanas kabeli. Modeļiem ar rokturiem vispirms apvērsiet rokturus. Rūpīgi sekojiet soļiem, lai izvairītos no bojājumiem.

Kādi drošības pasākumi jāievēro ?

Vienmēr atvienojiet ierīci pirms jebkādas iejaukšanās. Valkājiet aizsargcimdus. Smagām manipulācijām (durvis, apvēršana) lūdziet palīdzību. Neatļauts remonts anulē garantiju.

Ko darīt, ja mana durvju blīve noplūst ?

Pārbaudiet, vai blīve ir pareizi novietota un nav saplēsta. Ja nepieciešams, nomainiet to, ievērojot noņemšanas un uzlikšanas procedūru. Nolietota vai nepareizi nostiprināta blīve var izraisīt pārmērīgu enerģijas patēriņu.

Vai garantija paliek spēkā, ja veicu remontu pats ?

Remonts, ko veicis neatļauts pakalpojumu sniedzējs, vai pašremonts, kas neatbilst norādījumiem, var anulēt garantiju. Samsung neuzņemas atbildību par bojājumiem. Sarežģītiem remontiem (eņģes) vērsieties pie pilnvarota profesionāļa.

LIETOŠANAS INSTRUKCIJA RS54N3003EF SAMSUNG

Latvian - Latviešu 145

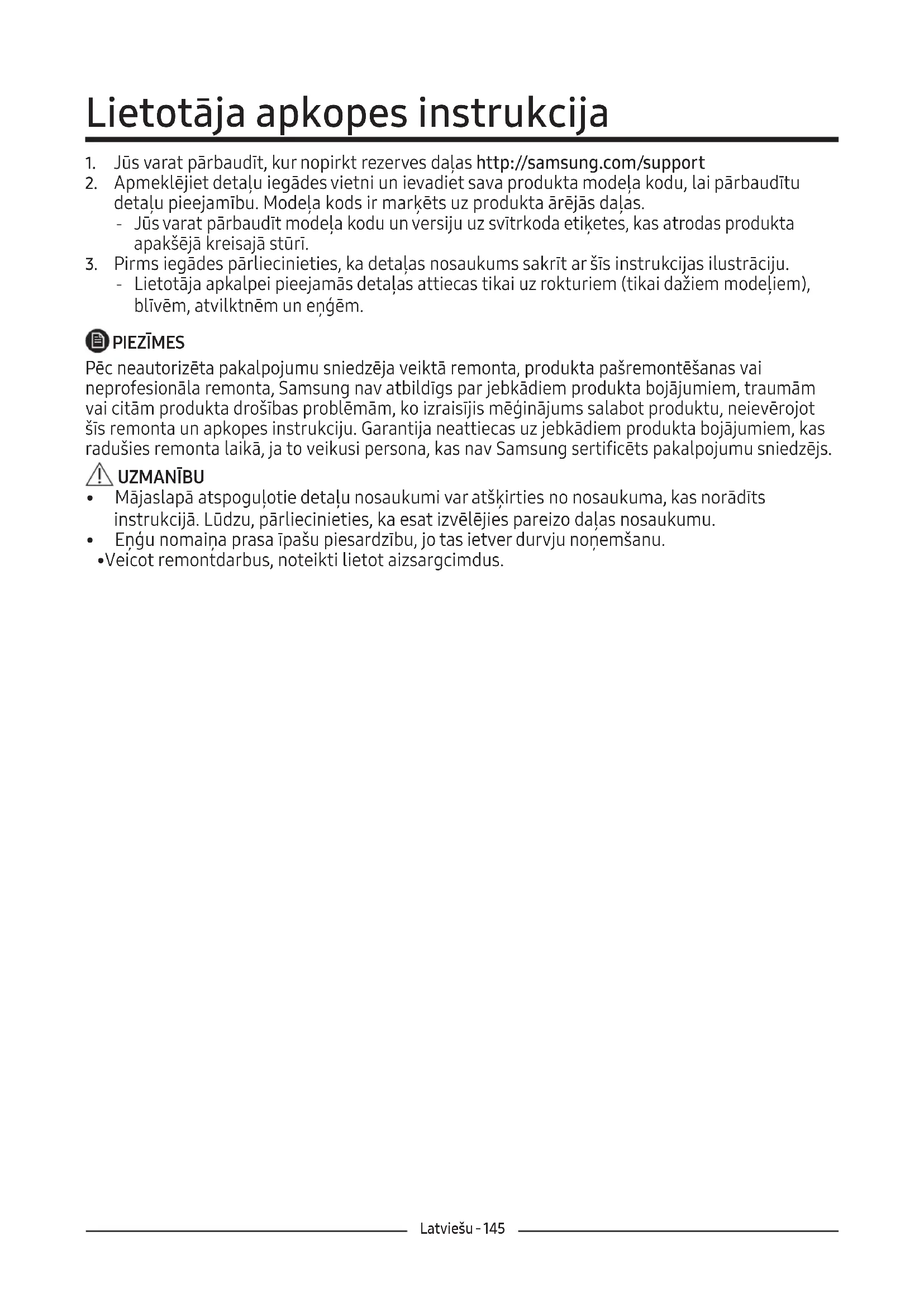

Lietotāja apkopes instrukcija

1. Jüs varat pârbaudît, kur nopirkt rezerves dalas http://samsung.com/support
2. Apmeklējiet detaļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu detaļu pieejamību. Modela kods ir markēts uz produkta ārējās dalas.

- Jūs varat pārbaudīt modela kodu un versiju uz svītrkoda etiketes, kas atrodas produkta apakšējā kreisajā stūrī.

1. Pirms iegādes pārliecinieties, ka detaļas nosaukums sakrīt ar šīs instrukcijas ilustrāciju.

- Lietotāja apkalpei pieejamās detaļas attiecas tikai uz rokturiem (tikai dažiem modeliem), blīvēm, atvilktnēm un enģēm.

PIEZIMES

Pēc neautorizēta pakalpojumu sniedzēja veiktā remonta, produkta pašremontēšanas vai neprofesionāla remonta, Samsung nav atbildīgs par jebkādiem produkta bojājumiem, traumām vai citām produkta drošības problēmām, ko izraisījis mēginājums salabot produktu, neievērojot šīs remonta un apkopes instrukciju. Garantija neattiecas uz jebkādiem produkta bojājumiem, kas radušies remonta laikā, ja to veikusi persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

! UZMANĪBU

• Mājaslapā atspoguļotie detaļu nosaukumi var atšķirties no nosaukuma, kas norādīts instrukcijā. Lūdzu, pārliecinieties, ka esat izvēlējies pareizo dalas nosaukumu.
• Enğu nomaina prasa īpašu piesardzību, jo tas ietver durvju noņemšanu.
• Veicot remontdarbus, noteikti lietot aizsargcimdus.

Ledusskapja faktiskais attēls un sastāvdaļas var atšķirties atkarībā no modela un valsts.

Modela nosaukums izskatās šādi: RS54**3****, RS52**3****, RS50**3****, Tas, kas aizstāj zvaigznītes, var atšķirties atkarībā no modela. Zvaigznīte (-s) modela kodā norāda modela variantu un modela kodā var aizstāt (0–9) vai (A-Z).

UZMANĪBU

• Mainot durvju rokturi, uzmanieties, lai nesaskrāpētu durvju priekšpusi.
• Stingri nospiediet rokturus pie stiprinājumiem. Pārliecinieties, ka starp stiprinājumiem un durvīm nav atstarpes.

- Nostipriniet rokturi, cieši pievelkot skrūves.

- Pirms produkta lietošanas pārbaudiet, vai rokturis ir cieši piestiprināts.

Nepieciešamie instrumenti (nav ieklauti)

1. Rokturu stiprinājumi atrodas ledusskapja durvju priekšpusē.

1. levietojiet mazo plakangalvas skrūvgriezi atverē vāciņa roktura atbalsta apakšā un izvelciet roktura mezglu uz priekšu, pagriežot skrūvgriezi uz vienu pusi.

Pagrieziet roktura mezglu uz vienu pusi, lai noņemtu apakšējo stiprinājumu

1. Atskrūvējiet 4 skrūves, lai demontētu roktura atbalsta vāciņu un atbalsta rokturi.

1. Izvelciet atbalsta rokturi izmantojot sešstūra uzgriežņu atslēgu, kā parādīts attēlā, vai plakangalvas skrūvgriezi, izdarot spiedienu aizmugurē.

Blīvju nomaiņa

UZMANIBU

Pārliecinieties, ka esat stingri piestiprinājis blīvi. Pretējā gadījumā no ledusskapja var noplust aukstais gaiss.

Lai nonemtu blivi

Pavelciet blīves stūri

Pavelciet blīves stūri

Pārbaudiet vai montāžas laikā atvilkte ir pareizi ievietota sliedē.

1. Izvelciet atvilktni tik tālu, cik tā atļauj.
2. Paceliet atvilktni uz augšu un velciet to, līdz tā ir izvilkta.

Lai piestiprinātu atvilktnes

Lai piestiprinātu atvilktnes, izmantojiet to nonemšanas solus apgrieztā secībā.

Enğu nomaina

Lai nomainītu enğes, vispirms ir jānoņem durvis.

UZMANIBU

• Nonemot durvis, ievērojiet īpašu piesardzību, jo durvis ir smagas.
• Pirms enğu nomaiñas nolieciet uz grīdas kādu mīkstinājumu, piemēram, kartonu, lai novērstu durvju skrāpējumus, noliekot durvis uz grīdas.
• Par cik ar enğém jārikojas uzmanīgi, tās jāmaina divām vai vairāk personām, tādēļ iesakām piezvanīt profesionālam tehniskajam servisam.
• Ja nonemat enği, neturot durvis, durvis var nokrist un izraisit traumas.
  • Pārliecinieties, ka vārpsta ir cieši pievilkta uz enğes.
  • Pârbaudiet, vai enge ir cieši piestiprināta pie korpusa.
  • Pārliecinieties, vai vadu savienotāji ir pareizi pievienoti.
• Stiprinot augšējo vāku, uzmanieties, lai nesabojātu vadus.

BRĪDINĀJUMS

• Ledusskapja pārvietošanai/ novietošanai nepieciešami vismaz 2 cilvēki.

- Pirms durvju maiņas, atvienojiet strāvas vadu.

Nepieciešamie instrumenti (nav ieklauti)

Phillips skrūvgriezis Plakangalvas skrūvgriezis 11mm uzgriežņu atslēga

10 mm muciņu uzgriežņu atslēga

8 mm mucinu uzgriežnu atslēga

10mm uzgriežnu atslēga

Durvju virziena maina

PIEZIMES

Modeliem, kuriem ir rokturi, vispirms samainiet rokturus. (Sikāku informāciju skatiet sadalā "Durvju roktura stāvokla maina (modeliem ar stieņu rokturiem)".)

1. Atvienojiet strāvas vadu un ar Phillips skrūvgriezi noņemiet 1 vāka skrūvi. Pēc tam atveriet saldētavas durvis un pavelciet aiz ākiem sānos, lai atbrīvotu vāku. Paceliet vāku pret sevi, lai to noņemtu.

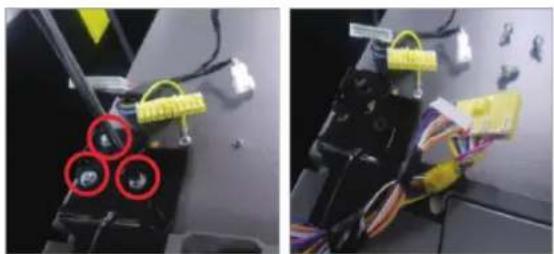

1. Atvienojiet divus augšējos korpusus.

1. Izjauciet augšējo enği no

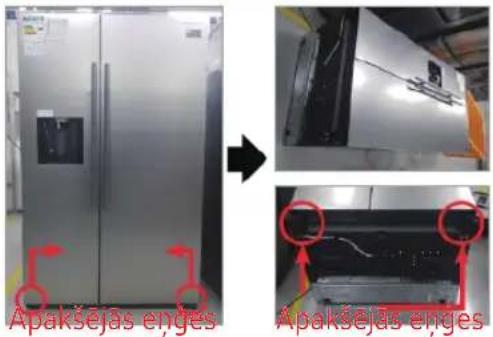

Apakšējas enges Apakšējas enges

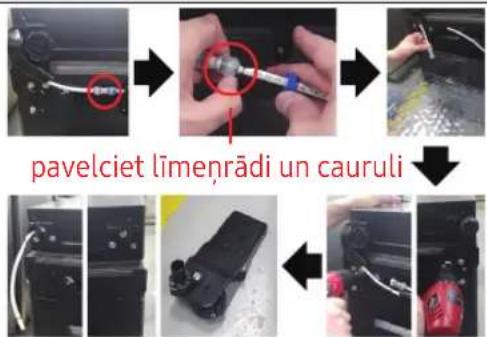

pavelciet lîmeñrâdi un cauruli

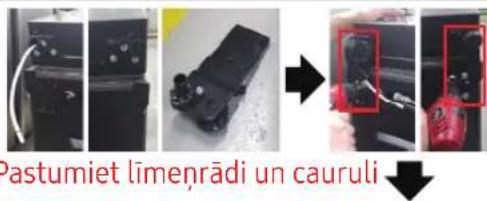

Pastumiet limenrādi un cauruli

1. Atvienojiet strāvas vadu.
2. Novietojiet ierīci gūlus.

Jāstrādā vairāk nekā 2 cilvēkiem.

Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu.

1. Atvienojietcauruli.
   (Tikai kreiso apakšējo enği)
2. Iztukšojiet ūdens padeves cauruli. (Tikai kreiso apakšējo enği)
3. Izņemiet skrūvi (3ea). (Izmantojot uzgriežņu atslēgu vai 10mm mucinų uzgriežņu atslēgu)
4. Noņemiet apakšējo enģi R/L.
5. Uzstādiet eṉgi pie apakšas. (Izmantojot uzgrieẕ̌nu atslēgu vai 10mm muciṉu uzgrieẕ̌nu atslēgu)
6. Pievienojiet cauruli (Tikai kreiso apakšējo engi)
7. Pievienojiet ūdens padeves cauruli. (Tikai kreiso apakšējo enģi)

Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu.

1. Montējiet apakšējo enģi R/L.
2. Paceliet ierici.

Jāstrādā vairāk nekā 2 cilvēkiem.
