RS54N3003EF - Refrigerador SAMSUNG - Manual de uso y guía de instrucciones gratis

Marca	Samsung
Modelo	RS54N3003EF
Tipo de producto	Refrigerador combinado con compartimento congelador
Categoría	Refrigerador
Facilidad de mantenimiento	Piezas reparables por el usuario: manijas (ciertos modelos), juntas, cajones y bisagras
Reparabilidad	Limitada a manijas, juntas, cajones y bisagras
Herramientas necesarias	Destornillador de estrella, destornillador plano, llave de 10 mm, llave de 11 mm, llave de vaso de 8 mm y 10 mm
Instrucciones de seguridad	Desconectar la alimentación antes de cualquier intervención. Usar guantes de seguridad. Requiere dos personas para el desplazamiento y la inversión de las puertas.
Manipulación de las puertas	Las puertas son muy pesadas: retírelas con cuidado entre dos personas. Prevea una almohadilla suave para evitar rayaduras.
Piezas de repuesto	Disponibles en el sitio de Samsung Support: http://samsung.com/support
Código de modelo	Indicado en la etiqueta de código de barras en la parte inferior izquierda del aparato
Junta	Verificar la estanqueidad para evitar fugas de aire frío. Tire de las esquinas y luego del centro para desmontar.
Manijas	Desmontar con un destornillador pequeño plano insertado en el agujero de la tapa. Presione firmemente sobre los soportes al volver a montar.
Cajones	Tire hasta el tope, incline hacia arriba para retirar. Vuelva a montar en sentido inverso. Verifique la inserción correcta en el riel.
Bisagras	El reemplazo requiere quitar las puertas. Cuidado con los cables. Use llaves de 10 mm. Se recomienda llamar a un profesional.
Inversión de puerta	Posible según procedimiento detallado en el manual. Desconecte la alimentación antes. Requiere dos personas.
Alimentación	Desconectar el cable de alimentación antes de cualquier operación de mantenimiento o inversión de las puertas.
Garantía	Los daños causados por una reparación no autorizada o no profesional no están cubiertos.
Soporte técnico	Para el reemplazo de las bisagras, se recomienda llamar a un servicio técnico profesional Samsung autorizado.

Preguntas frecuentes - RS54N3003EF SAMSUNG

¿Cómo reemplazar la manija del refrigerador?

Inserte un destornillador pequeño plano en el agujero en la parte inferior de la tapa de la manija de soporte. Tire del conjunto hacia adelante girando el destornillador. Desatornille los 4 tornillos para desmontar la tapa y la manija de soporte. Para volver a montar, presione firmemente sobre los soportes y apriete los tornillos. Asegúrese de no rayar la puerta.

¿Cómo cambiar la junta de la puerta?

Tire de las 4 esquinas de la junta hacia afuera, luego tire del centro. Para volver a colocar, empuje primero las 4 esquinas, luego el centro. Asegúrese de que la junta esté bien fijada para evitar fugas de aire frío. Una junta mal fijada puede disminuir la eficiencia energética.

¿Cómo retirar un cajón del refrigerador?

Tire del cajón hasta el tope, inclínelo hacia arriba y tire hasta que esté retirado. Para volver a colocarlo, realice los pasos en sentido inverso. Verifique que el cajón esté bien insertado en el riel.

¿Cómo reemplazar una bisagra de puerta?

Primero retire las puertas (requiere dos personas). Desconecte la alimentación. Quite los tornillos de la bisagra superior e inferior. Desconecte los cables y mangueras. Vuelva a montar la nueva bisagra en sentido inverso. Atención: las puertas son pesadas y las bisagras deben manipularse con cuidado.

¿Dónde encontrar piezas de repuesto para mi refrigerador Samsung RS54N3003EF?

Visite el sitio de Samsung Support: http://samsung.com/support. Ingrese el código de modelo (indicado en la etiqueta de código de barras en la parte inferior izquierda del aparato) para verificar las piezas disponibles. Asegúrese de que el nombre de la pieza coincida con la ilustración del manual.

¿Qué herramientas se necesitan para el mantenimiento?

Necesitará un destornillador de estrella, un destornillador plano, una llave de 10 mm, una llave de 11 mm, una llave de vaso de 8 mm y de 10 mm. Estas herramientas no se incluyen con el aparato.

¿Puedo invertir la apertura de las puertas yo mismo?

Sí, el procedimiento se describe en el manual. Requiere al menos dos personas. Desconecte el cable de alimentación antes de comenzar. Para los modelos con manijas, invierta primero las manijas. Siga atentamente los pasos para evitar daños.

¿Cuáles son las precauciones de seguridad que se deben tomar?

Desconecte siempre el aparato antes de cualquier intervención. Use guantes de seguridad. Para las manipulaciones pesadas (puertas, inversión), háganse ayudar. Las reparaciones no autorizadas anulan la garantía.

¿Qué hacer si mi junta de puerta tiene fugas?

Verifique que la junta esté correctamente posicionada y no esté rota. Si es necesario, reemplácela siguiendo el procedimiento de desmontaje y montaje. Una junta desgastada o mal fijada puede provocar un consumo excesivo de energía.

¿Se mantiene la garantía si reparo yo mismo?

Las reparaciones por un proveedor no autorizado o las autorreparaciones no conformes a las instrucciones pueden anular la garantía. Samsung declina toda responsabilidad en caso de daños. Para reparaciones complejas (bisagras), llame a un profesional autorizado.

MANUAL DE USUARIO RS54N3003EF SAMSUNG

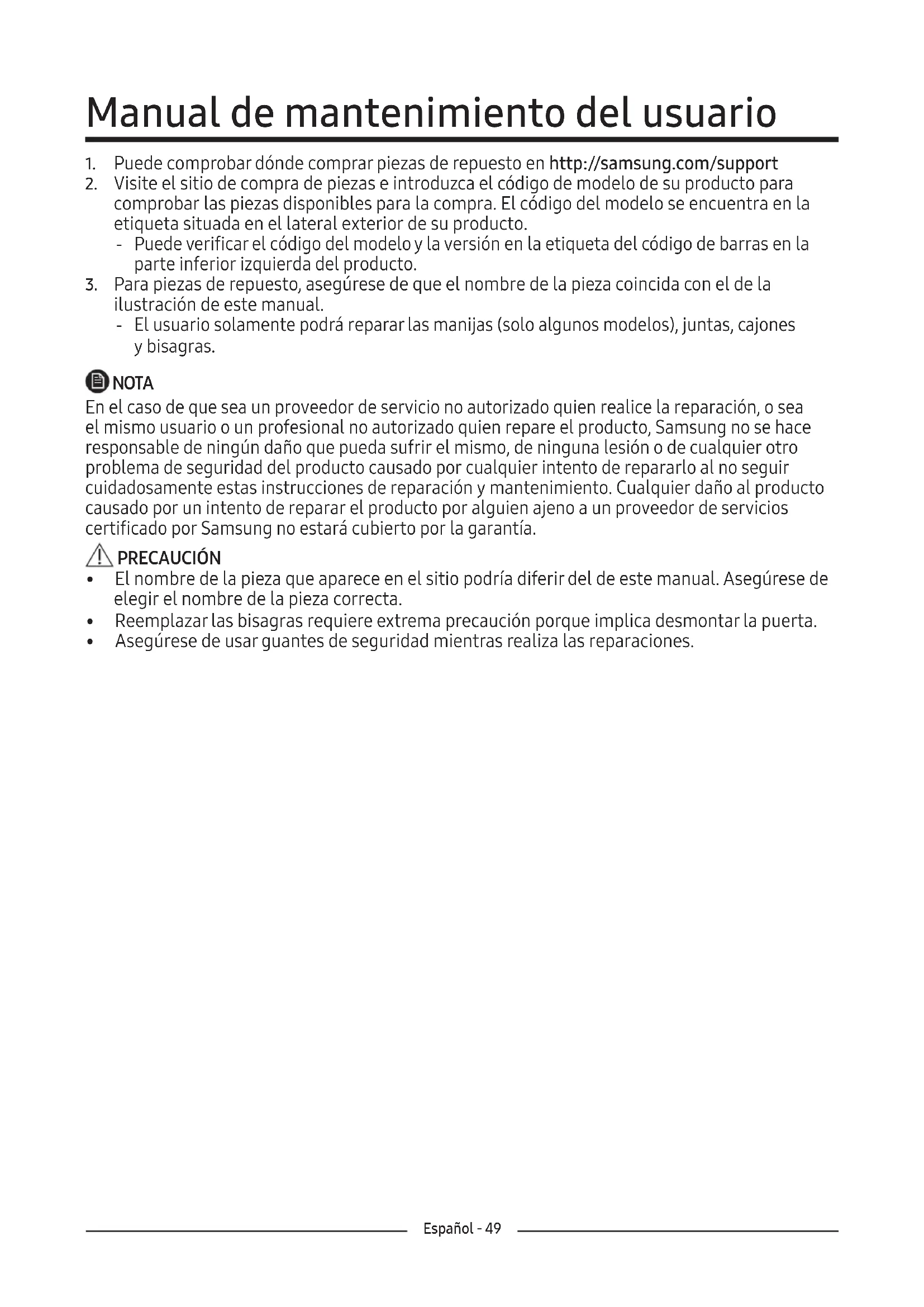

Manual de mantenimiento del usuario

1. Puede comprobar dónde comprar piezas de repuesto en http://samsung.com/support
2. Visite el sitio de compra de piezas e introduzca el código de modelo de su producto para comprobar las piezas disponibles para la compra. El código del modelo se encuentra en la etiqueta situada en el lateral exterior de su producto.
3. Puede verificar el código del modelo y la versión en la etiqueta del código de barras en la parte inferior izquierda del producto.

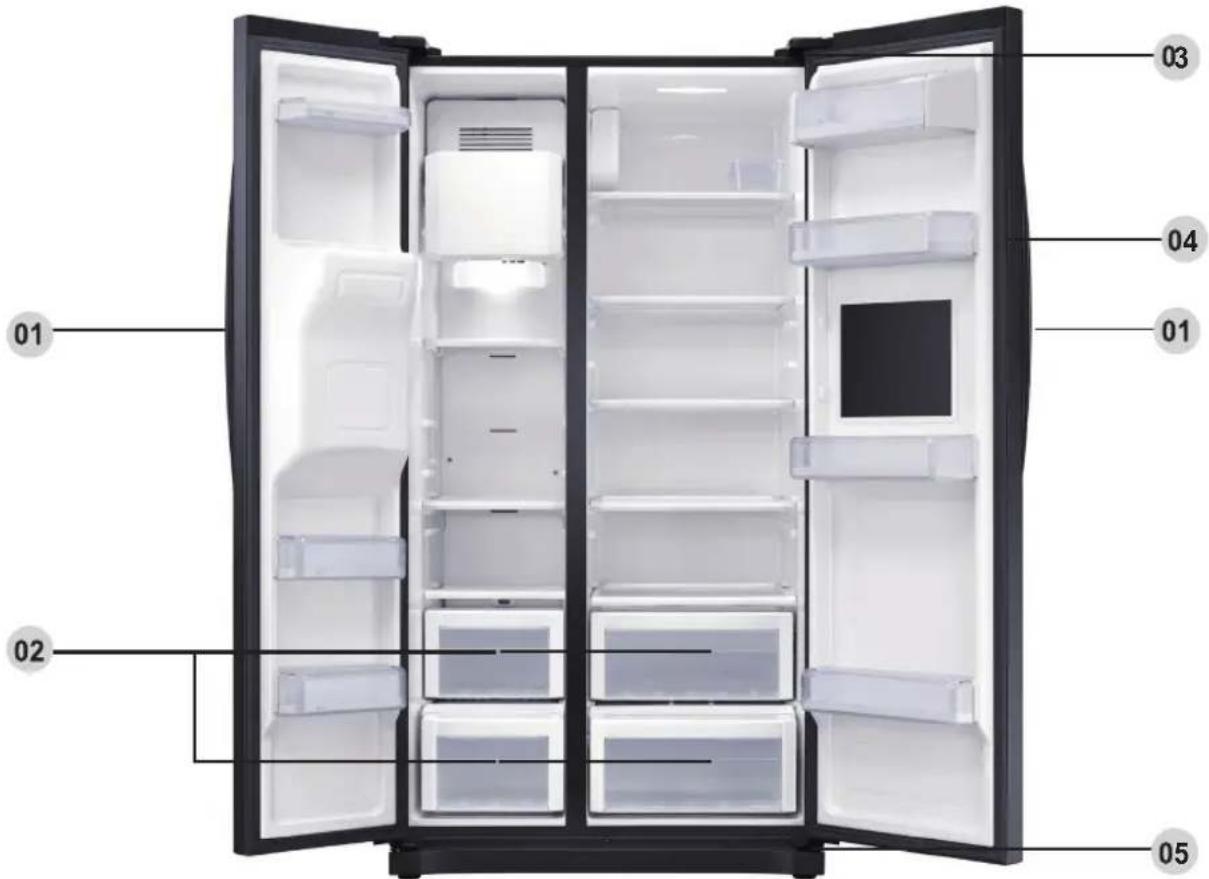

4. Para piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. El usuario solamente podrá reparar las manijas (solo algunos modelos), juntas, cajones y bisagras.

NOTA

En el caso de que sea un proveedor de servicio no autorizado quien realice la reparación, o sea el mismo usuario o un profesional no autorizado quien repare el producto, Samsung no se hace responsable de ningún daño que pueda sufrir el mismo, de ninguna lesión o de cualquier otro problema de seguridad del producto causado por cualquier intento de repararlo al no seguir cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparar el producto por alguien ajeno a un proveedor de servicios certificado por Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio podría diferir del de este manual. Asegúrese de elegir el nombre de la pieza correcta.
• Reemplazar las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad mientras realiza las reparaciones.

La imagen real y las partes provistas del refrigerador podrían diferir, según el modelo y el país.

El nombre del modelo se ve así: RS54**3****, RS52**3****, RS50**3****. Lo que sustituye a los asteriscos podría variar según el modelo.

Los asteriscos en el código del modelo indican una variante del modelo y se puede reemplazar por (0-9) o (A-Z) en el código del modelo.

PRECAUCIÓN

• Cuando reemplace la manija de la puerta, tenga cuidado de no rayar la superficie frontal de la puerta.
• Presione firmemente las manijas en los soportes. Asegúrese de que no haya espacio entre los soportes y la puerta.
• Ajuste con firmeza los tornillos al colocar el asa.
• Verifique que el asa esté bien sujeto antes de usar el producto.

Herramientasnecesarias (no incluidas)

Destornillador de cabeza plana

Para separar las asas

NOTA

Este procedimiento se aplica tanto al compartimento frigorífico como al congelador.

1. Los conjuntos de manijas se encuentran en la parte delantera de la puerta del refrigerador.

1. Introduzca el pequeño destornillador de cabeza plana en el orificio de la parte inferior de la manija de soporte de la carcasa y tire del conjunto de la manija hacia el frente girando el destornillador hacia un lateral.

Gire el conjunto de la manija hacia un lado para disimular la posición inferior

1. Desatornille los 4 tornillos para desmontar el asa de soporte de la carcasa y del asa de soporte.

1. Extraiga el asa de soporte con una llave hexagonal tal y como se muestra o un destornillador de cabeza plana empujando la parte posterior.

PRECAUCIÓN

Asegúrese de colocar firmemente la junta. De lo contrario, podría producirse una fuga de aire frío del frigorífico.

Para quitar la junta

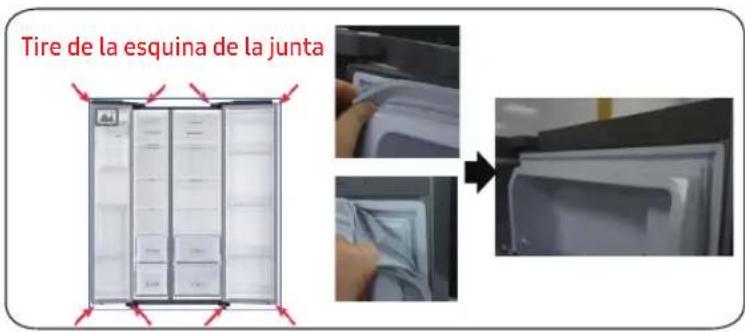

Tire de la esquina de la junta

1. Tire de las 4 esquinas de la junta.
2. Tire del centro de la junta.

Para reemplazar la junta

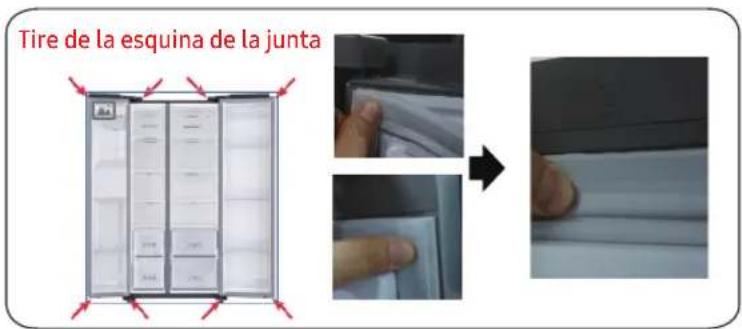

Tire de la esquina de la junta

1. Empuje las 4 esquinas de la junta.
2. Empuje el centro de la junta.

1. Empuje las 4 esquinas de la junta.
2. Empuje el centro de la junta.

PRECAUCIÓN

Compruebe que el cajón esté insertado correctamente en el riel durante el montaje.

Para quitar el cajón

1. Extraiga el cajón todo lo que pueda.
2. Incline el cajón hacia arriba y extráigalo hasta sacarlo.

Para volver a colocar los cajones

Volver a colocar los cajones sigue el orden inverso de sus respectivos pasos de extracción.

Reemplazo de la bisagra

Para reemplazar las bisagras, primero deberá quitar las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucho cuidado porque las puertas son pesadas.
• Antes de volver a colocar las bisagras, coloque algo que sirva como almohadilla, como un cartón en el suelo para evitar que se raye la puerta cuando las coloque.
• Como las bisagras deben manipularse con cuidado y ser reemplazadas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si quita la bisagra sin sujetar la puerta, la puerta podría caersele encima y causarle lesiones.
• Asegúrese de que el eje esté firmemente ajustado en la bisagra.
• Compruebe que la bisagra esté firmemente sujeta al gabinete.
• Asegúrese de que los conectores de los cables estén conectados correctamente.
• Tenga cuidado de no dañar los cables al sujetar la cubierta superior.

ADVERTENCIA

- Inclinar / colocar el frigorífico requiere de un mínimo de 2 personas.

- Desconecte el cable de alimentación antes de invertir las puertas.

Herramientasnecesarias (no incluidas)

Destornillador Philips Destornillador de cabeza plana Llave de 11 mm

Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm

Invertir la puerta

NOTA

Para los modelos con asas, invierta primero las asas. (Para obtener información detallada, consulte la sección "Inversión de la posición de la manija de la puerta (para modelos con manijas de barra").)

1. Desconecte el cable de alimentación y retire 1 tornillo de la cubierta con un destornillador Phillips.

A continuación, abra la puerta del congelador y tire de los ganchos de los laterales para aflojar la tapa.

Levante la tapa hacia usted para separarla.

1. Desconecte las dos carcasas superiores.

2. Retire los tres tornillos que sujetan la bisagra.

3. Desmonte la bisagra superior de

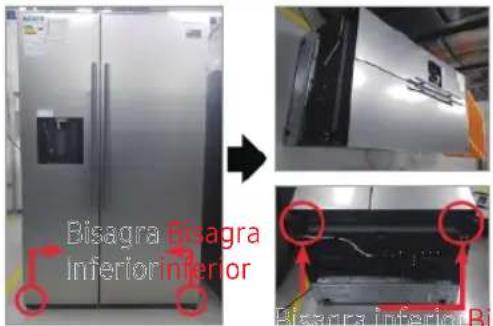

Bisagra Bisagra InferiorInferior Bisagra Inferior B

1. Desconecte el cable de alimentación.
2. Tumbe el conjunto.

Deberán participar al menos 2 personas.

Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

Bisagra inferior

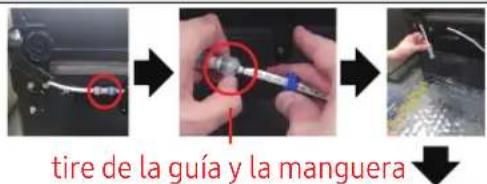

tire de la guía y la manguera

Empuje la guía y la manguera

1. Desconecte la manguera. (Solo para la bisagra inferior izquierda)
2. Deje correr el agua de la manguera. (Solo para la bisagra inferior izquierda)
3. Retire el perno (3ea). (Con una llave inglesa o una llave de caja de 10 mm)

4. Retire la inferior baja R / L.

5. Monte la bisagra en la zona baja de la parte inferior. (Con una llave inglesa o una llave de caja de 10 mm)

6. Conectar la manguera (solo bisagra inferior izquierda)
7. Deje correr el agua de la manguera. (Solo para la bisagra inferior izquierda)

Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

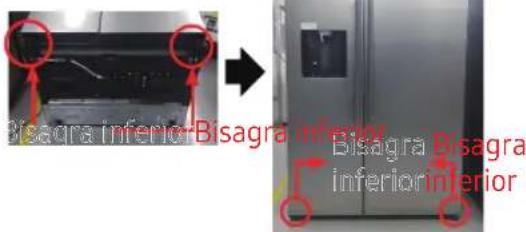

Bisagra inferior-Bisagra inferior Bisagra bisagra inferior inferior

1. Ensamble la bisagra inferior R / L.
2. Levante el conjunto.

Deberán participar al menos 2 personas.
