Mærke	Samsung
Model	RS54N3003EF
Produkttype	Kombineret køleskab med fryserum
Kategori	Køleskab
Nem vedligeholdelse	Brugervenlige reservedele: håndtag (visse modeller), tætningslister, skuffer og hængsler
Reparerbarhed	Begrænset til håndtag, tætningslister, skuffer og hængsler
Påkrævede værktøjer	Stjerneskruetrækker, flad skruetrækker, 10 mm nøgle, 11 mm nøgle, 8 mm og 10 mm topnøgle
Sikkerhedsanvisninger	Afbryd strømmen før enhver indgriben. Brug sikkerhedshandsker. Kræver to personer til flytning og omvendning af døre.
Håndtering af døre	Dørene er meget tunge: fjern dem forsigtigt med to personer. Forbered en blød pude for at undgå ridser.
Reservedele	Tilgængelige på Samsung Support-webstedet: http://samsung.com/support
Modelkode	Angivet på stregkodeetiketten nederst til venstre på apparatet
Tætningsliste	Kontroller tætheden for at undgå kold luft-lækage. Træk i hjørnerne og derefter midten for at afmontere.
Håndtag	Afmonteres med en lille flad skruetrækker indsat i hullet på dækslet. Tryk fast på støtterne ved genmontering.
Skuffer	Træk til anslag, vip opad for at fjerne. Genmontér i omvendt rækkefølge. Kontroller korrekt indsættelse i skinnen.
Hængsler	Udskiftning kræver afmontering af dørene. Vær opmærksom på ledninger. Brug 10 mm nøgler. Anbefaling om at tilkalde en professionel.
Dørvendingsproces	Muligt i henhold til procedure beskrevet i vejledningen. Afbryd strømmen først. Kræver to personer.
Strømforsyning	Afbryd strømkablet før enhver vedligeholdelses- eller dørvendingsoperation.
Garanti	Skader forårsaget af uautoriseret eller uprofessionel reparation dækkes ikke.
Teknisk support	Ved udskiftning af hængsler anbefales det at kontakte en autoriseret professionel Samsung-tekniker.

Ofte stillede spørgsmål - RS54N3003EF SAMSUNG

Hvordan udskifter jeg køleskabets håndtag?

Indsæt en lille flad skruetrækker i hullet i bunden af støttehåndtagsdækslet. Træk enheden fremad, mens du drejer skruetrækkeren. Skru de 4 skruer ud for at afmontere dækslet og støttehåndtaget. Til genmontering, tryk fast på støtterne og stram skruerne. Pas på ikke at ridse døren.

Hvordan skifter jeg dørtætningslisten?

Træk de 4 hjørner af tætningslisten udad, og træk derefter midten. For at sætte den på igen, skub først de 4 hjørner, derefter midten. Sørg for, at tætningslisten er godt fastgjort for at undgå kold luft-lækage. En dårligt fastgjort tætningsliste kan reducere energieffektiviteten.

Hvordan fjerner jeg en skuffe fra køleskabet?

Træk skuffen til anslag, vip den opad og træk, indtil den er fjernet. For at sætte den tilbage, følg trinnene i omvendt rækkefølge. Kontroller, at skuffen er korrekt indsat i skinnen.

Hvordan udskifter jeg et dørhængsel?

Fjern først dørene (kræver to personer). Afbryd strømmen. Skru skruerne på det øverste og nederste hængsel af. Afbryd kabler og slanger. Genmontér det nye hængsel i omvendt rækkefølge. Advarsel: dørene er tunge, og hængslerne skal håndteres forsigtigt.

Hvor finder jeg reservedele til mit Samsung RS54N3003EF køleskab?

Gå til Samsung Support-webstedet: http://samsung.com/support. Indtast modelkoden (angivet på stregkodeetiketten nederst til venstre på apparatet) for at kontrollere tilgængelige dele. Sørg for, at delens navn svarer til illustrationen i manualen.

Hvilke værktøjer er nødvendige til vedligeholdelse?

Du skal bruge en stjerneskruetrækker, en flad skruetrækker, en 10 mm nøgle, en 11 mm nøgle, en 8 mm og 10 mm topnøgle. Disse værktøjer følger ikke med apparatet.

Kan jeg selv vende døråbningen?

Ja, proceduren er beskrevet i vejledningen. Den kræver mindst to personer. Afbryd strømkablet, før du begynder. For modeller med håndtag, vend først håndtagene. Følg trinene nøje for at undgå skader.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Afbryd altid apparatet før enhver indgriben. Brug sikkerhedshandsker. Ved tunge operationer (døre, vending), få hjælp. Uautoriserede reparationer annullerer garantien.

Hvad gør jeg, hvis min dørtætningsliste lækker?

Kontroller, at tætningslisten er korrekt placeret og ikke revnet. Hvis nødvendigt, udskift den i henhold til proceduren for afmontering og genmontering. En slidt eller dårligt fastgjort tætningsliste kan føre til energispild.

Bevares garantien, hvis jeg selv reparerer?

Reparationer af en ikke-godkendt udbyder eller egenreparationer, der ikke følger anvisningerne, kan annullere garantien. Samsung påtager sig intet ansvar for skader. Ved komplekse reparationer (hængsler) bør du tilkalde en autoriseret professionel.

BRUGSANVISNING RS54N3003EF SAMSUNG

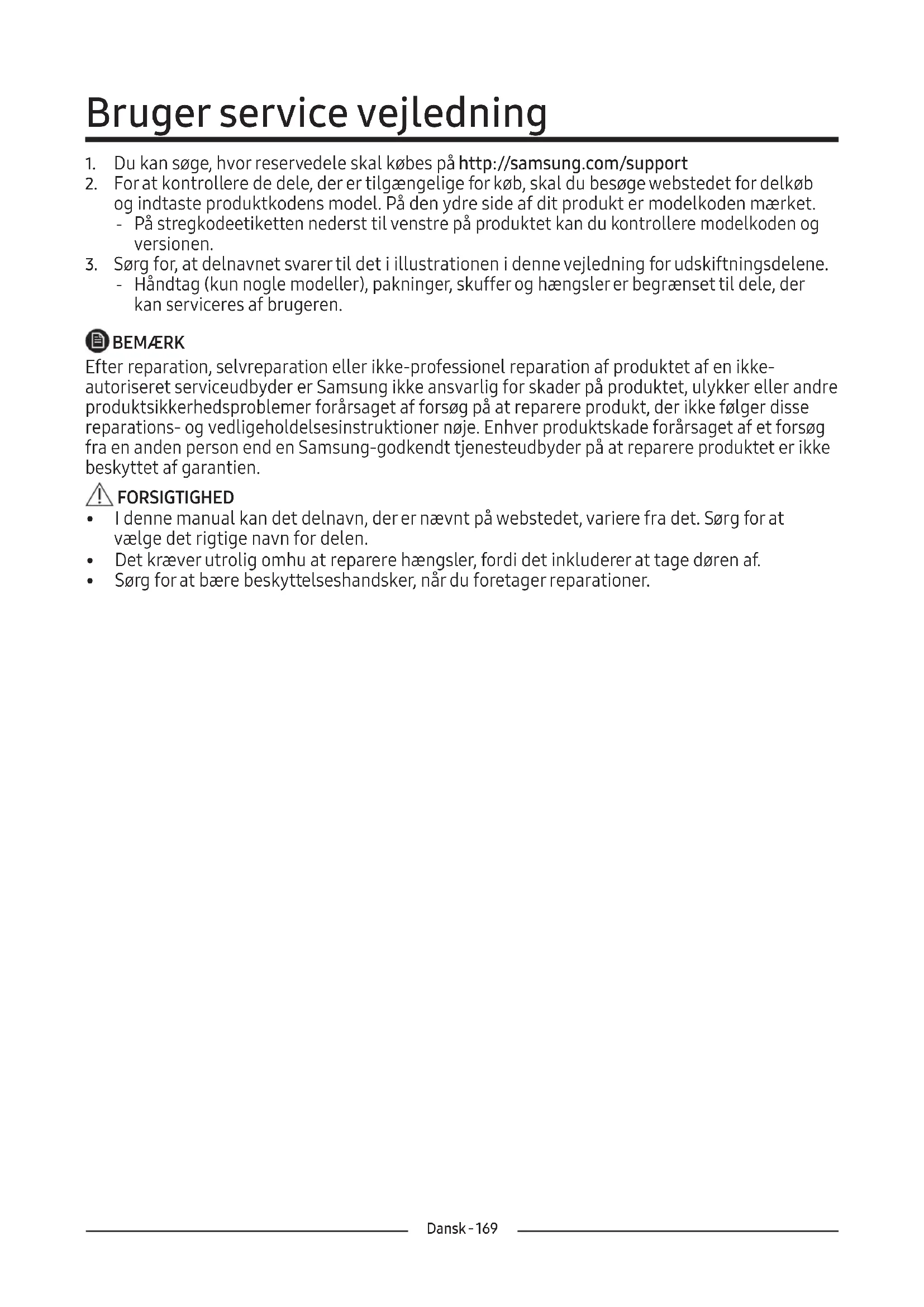

Bruger service vejledning

1. Du kan søge, hvor reservedele skal købes på http://samsung.com/support
2. For at kontrollere de dele, der er tilgængelige for køb, skal du besøge webstedet for delkøb og indtaste produktkodens model. På den ydre side af dit produkt er modelkoden mærket.

- På stregkodeetiketten nederst til venstre på produktet kan du kontrollere modelkoden og versionen.

1. Sørg for, at delnavnet svarer til det i illustrationen i denne vejledning for udskiftningsdelene.

- Håndtag (kun nogle modeller), pakninger, skuffer og hængsler er begrænset til dele, der kan serviceres af brugeren.

BEMÆRK

Efter reparation, selvreparation eller ikke-professionel reparation af produktet af en ikke-autoriseret serviceudbyder er Samsung ikke ansvarlig for skader på produktet, ulykker eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produkt, der ikke følger disse reparations- og vedligeholdelsesinstruktioner nøje. Enhver produktskade forårsaget af et forsøg fra en anden person end en Samsung-godkendt tjenesteudbyder på at reparere produktet er ikke beskyttet af garantien.

! FORSIGTIGHED

• I denne manual kan det delnavn, der er nævnt på webstedet, variere fra det. Sørg for at vælge det rigtige navn for delen.
• Det kræver utrolig omhu at reparere hængsler, fordi det inkluderer at tage døren af.
• Sørg for at bære beskyttelseshandsker, när du foretager reparationer.

Afhængigt af modellen og regionen kan det faktiske billede og de givne dele af køleskabet variere.

Udskiftning af håndtag

Modelnavnet ser sådan ud: RS54**3****, RS52**3****, RS50**3****, Hvad erstatter stjernerne kan variere afhængigt af modellen.

Stjerner i modelkoden angiver en variantmodel og kan erstatte (0-9) eller (AZ) i modelkoden.

FORSIGTIGHED

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.
• Tryk godt på håndtagene ved understøtningerne. Sørg for, at der ikke er noget mellemrum mellem understøtningerne og døren.
• Skru skruerne godt fast, når du fastgør håndtaget.
• Kontroller, at håndtaget er fastgjort før produktet bruges.

Nødvendigt værktøj (medfølger ikke)

Philips skruetrækker Flad skruetrækker

At afmontere håndtagene

BEMÆRK

Denne procedure gælder både for køleskabet og fryseren.

1. Händtagssamlinger er placeret på forsiden af køleskabsdøren.

1. Sæt det lille flad driveren til hullet i bunden af Cap støtte håndtag og trække i håndtaget forsamling ud til forsiden med at dreje chauffør til den ene side.

Vend håndtagsenheden til den ene side for at sprede sig omkring bundpositionen

1. Skru 4 skruer til diassemble Cap støttehåndtag og support håndtag.

1. Træk støttehåndtaget ud ved hjælp af unbrakonøgle som vist eller med fladt hoved, der skubber bagsiden.

FORSIGTIGHED

Sørg for at fastgøre pakningen. Ellers kan kold luft fra køleskabet lække.

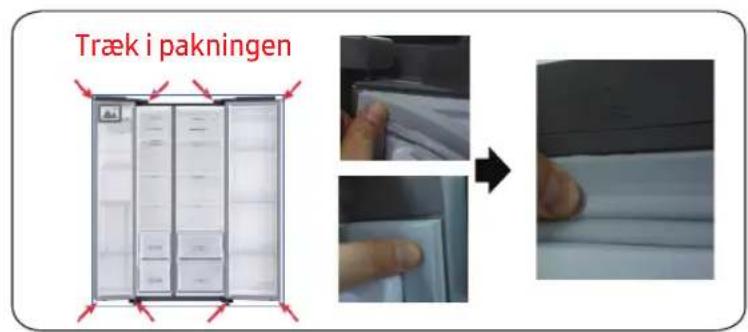

Træk i pakningen

1. Træk 4 hjørner pakning.
2. Træk i midten af pakningen.

Udskiftning af pakningen

Træk i pakningen

1. Skub de 4 hjørner af pakningen.
2. Skub midten af pakningen.

1. Skub de 4 hjørner af pakningen.
2. Skub midten af pakningen.

FORSIGTIGHED

Kontroller, at skuffen er indsat korrekt i skinnen under samlingen.

For at fjerne skuffen

1. Træk skuffen ud så langt den går.
2. Vip skuffen op, og træk den ud, indtil den er fjernet.

For at fastgøre skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIGHED

• Vær yderst forsigtig, när du fjerner dørene, da dørene er tunge.
- Før du udskifter hængslerne, skal du lægge en blød pude såsom pap på gulvet for at forhindre ridser på døren, när du placerer dørene.
- Da hængslerne skal håndteres og fjernes omhyggeligt af to eller flere personer, anbefales det, at du tilkalder dygtig teknisk assistance.
• Døren kan falde ned og forårsage personskade, hvis du fjerner hængslet uden at holde døren.
- Sørg for, at akslen er strammet godt fast på hængslet.
- Kontroller, at hængslet er fastgjort til kabinettet.
- Sørg for, at ledningstilslutningerne er tilsluttet korrekt.
- Når du fastgør topdækslet, skal du passe på ikke at beskadige ledningerne.

ADVARSEL

•Vipning / lægning af køleskabet kræver mindst 2 personer.
- Træk netledningen ud, inden du bakker på dørene.

Nødvendigt værktøj (medfølger ikke)

Philips skruetrækker Flad skruetrækker 11 mm skruenøgle

10 mm topnøgle 8 mm topnøgle 10 mm skruenøgle

Vender døren om

BEMÆRK

For modeller med håndtag skal du først vende håndtagene. (For detaljeret information, se afsnittet "Vendning af dørhåndtagets position (For modeller med barhåndtag)"

1. Frakobl netledningen, og fjern 1 dækselskruer med en stjerneskruetrækker.

Åbn derefter frysedøren, og træk i kroge på siderne for at løsne dækslet.

Løft dækslet op mod dig for at løsne det.

1. Fjern de tre bolte, der holder hængslet.

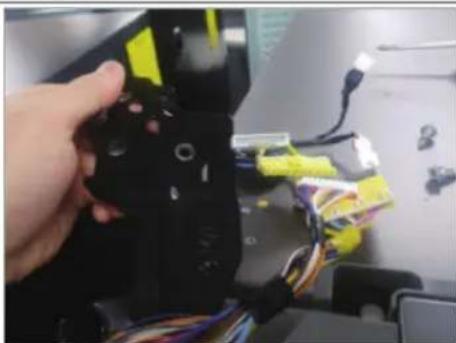

1. Adskil det øverste hængsel fra

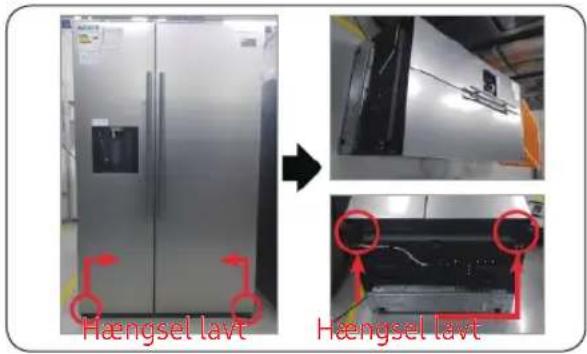

Hængsel lavt Hængsel lavt

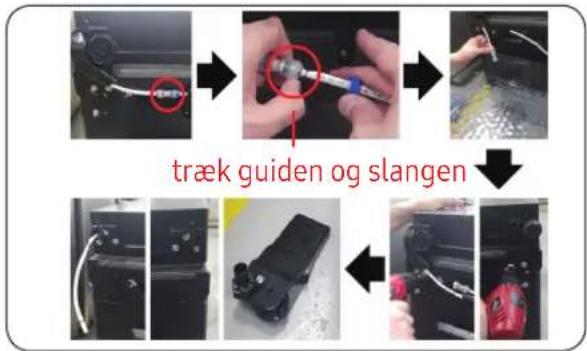

træk guiden og slangen

Hængsel Text Hængsel Lævt Hængse

1. Frakobl netledningen.
2. Læg sættet ned.

Skal arbejde mere end 2 personer.

Sørg for at trække netledningen ud, før du udfører ovenstående handling.

1. Afbrydslangen. (Kun hængsel lavt til venstre)
2. Udstødningsvand i slange. (Kun hængsel lavt til venstre)
3. Fjern bolten (3ea). (Brug en skruenøgle eller en 10 mm boksnøgle)

4. Fjern Hængsel Lavt R / L.

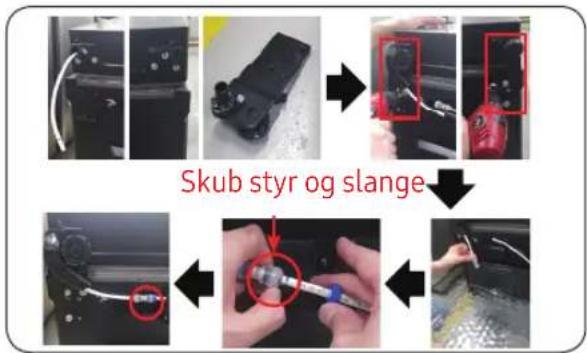

5. Saml hængslet lavt på bunden. (Brug en skruenøgle eller en 10 mm boksnøgle)

6. tilslut slange (kun hængsel lavt til venstre)
7. Saml vand i slangen. (Kun hængsel lavt til venstre)

Sørg for at trække netledningen ud, før du udfører ovenstående handling.

1. Saml hængsel lavt R / L.
2. Sæt sættet op.

Skal arbejde mere end 2 personer.

Asterisk(er) i modellkoden indikerer en variantmodell og kan erstatte (0-9) eller (AZ) i modellkoden.

VARSOMHET

1. Trekk ut skuffen så langt den går.
2. Vipp skuffen opp og trekk den ut til den er fjernet.

- Koble fra strømledningen før du snur dørene.

Snu orientering på døren

MERK

Skyv føreren og slangen

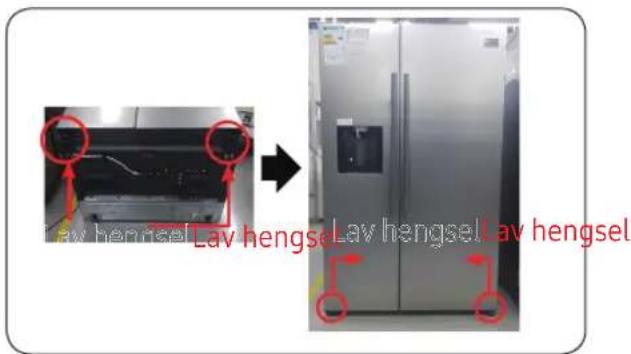

Lav hengsel Lav hengsel Lav hengsel Lav hengsel

Mer enn 2 personer er nødvendig.

Mer enn 2 personer er nødvendig.

Stjärnskruvmejsel Plattskruvmejslar

Gångjärnet lægt
