RS54N3003EF - Koelkast SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Merk	Samsung
Model	RS54N3003EF
Producttype	Gecombineerde koelkast met vriesvak
Categorie	Koelkast
Onderhoudsgemak	Door de gebruiker te repareren onderdelen: handgrepen (sommige modellen), afdichtingen, laden en scharnieren
Repareerbaarheid	Beperkt tot handgrepen, afdichtingen, laden en scharnieren
Benodigde gereedschappen	Kruiskopschroevendraaier, platte schroevendraaier, 10 mm sleutel, 11 mm sleutel, 8 mm en 10 mm dopsleutel
Veiligheidsinstructies	Koppel de stroomtoevoer los voor elke ingreep. Draag veiligheidshandschoenen. Twee personen nodig voor verplaatsen en omkeren van deuren.
Behandeling van deuren	Deuren zijn erg zwaar: verwijder ze voorzichtig met twee personen. Zorg voor een zachte ondergrond om krassen te voorkomen.
Reserveonderdelen	Beschikbaar op Samsung Support: http://samsung.com/support
Modelcode	Vermeld op het etiket met barcode linksonder op het apparaat
Afdichting	Controleer de afdichting om koude luchtlekken te voorkomen. Trek de hoeken en dan het midden om te demonteren.
Handgrepen	Demonteren met een kleine platte schroevendraaier in het gat van de afdekking. Druk stevig op de steunen bij montage.
Laden	Trek tot de aanslag, kantel omhoog om te verwijderen. Monteer in omgekeerde volgorde. Controleer of de lade goed in de rail zit.
Scharnieren	Vervanging vereist verwijdering van de deuren. Let op draden. Gebruik 10 mm sleutels. Aanbevolen een professional in te schakelen.
Deur omkeren	Mogelijk volgens gedetailleerde procedure in de handleiding. Koppel stroom los vooraf. Twee personen nodig.
Voeding	Koppel de voedingskabel los voor onderhoud of deuromkering.
Garantie	Schade veroorzaakt door niet-geautoriseerde of niet-professionele reparatie wordt niet gedekt.
Technische ondersteuning	Voor het vervangen van scharnieren wordt aanbevolen een erkende Samsung technische dienst in te schakelen.

Veelgestelde vragen - RS54N3003EF SAMSUNG

Hoe vervang ik de handgreep van de koelkast?

Steek een kleine platte schroevendraaier in het gat onder de afdekking van de steunhandgreep. Trek het geheel naar voren terwijl u de schroevendraaier draait. Draai de 4 schroeven los om de afdekking en steunhandgreep te demonteren. Monteer in omgekeerde volgorde: druk stevig op de steunen en draai de schroeven vast. Zorg ervoor dat u de deur niet bekrast.

Hoe vervang ik de deurafdichting?

Trek de 4 hoeken van de afdichting naar buiten, trek dan het midden. Om terug te plaatsen, duw eerst de 4 hoeken, dan het midden. Zorg dat de afdichting goed vastzit om koude luchtlekken te voorkomen. Een slecht bevestigde afdichting kan de energie-efficiëntie verminderen.

Hoe verwijder ik een lade uit de koelkast?

Trek de lade tot de aanslag, kantel hem omhoog en trek tot hij verwijderd is. Om terug te plaatsen, doe de stappen in omgekeerde volgorde. Controleer of de lade goed in de rail zit.

Hoe vervang ik een deurscharnier?

Verwijder eerst de deuren (twee personen nodig). Koppel de stroom los. Verwijder de schroeven van het bovenste en onderste scharnier. Koppel de kabels en slangen los. Monteer het nieuwe scharnier in omgekeerde volgorde. Let op: deuren zijn zwaar en scharnieren moeten voorzichtig worden behandeld.

Waar kan ik reserveonderdelen vinden voor mijn Samsung koelkast RS54N3003EF?

Ga naar Samsung Support: http://samsung.com/support. Voer het modelcode in (staat op het barcode-etiket linksonder op het apparaat) om beschikbare onderdelen te controleren. Zorg dat de naam van het onderdeel overeenkomt met de afbeelding in de handleiding.

Welke gereedschappen zijn nodig voor onderhoud?

U heeft een kruiskopschroevendraaier, een platte schroevendraaier, een 10 mm sleutel, een 11 mm sleutel, een 8 mm en 10 mm dopsleutel nodig. Deze gereedschappen worden niet bij het apparaat geleverd.

Kan ik de deuropening zelf omkeren?

Ja, de procedure staat beschreven in de handleiding. Hiervoor zijn ten minste twee personen nodig. Koppel de voedingskabel los voordat u begint. Bij modellen met handgrepen, keer eerst de handgrepen om. Volg de stappen zorgvuldig om schade te voorkomen.

Welke veiligheidsmaatregelen moet ik nemen?

Koppel het apparaat altijd los voor elke ingreep. Draag veiligheidshandschoenen. Voor zware handelingen (deuren, omkering) laat u u helpen. Niet-geautoriseerde reparaties maken de garantie ongeldig.

Wat moet ik doen als mijn deurafdichting lekt?

Controleer of de afdichting correct is geplaatst en niet is gescheurd. Vervang indien nodig door de demontage- en montageprocedure te volgen. Een versleten of slecht bevestigde afdichting kan leiden tot overmatig energieverbruik.

Blijft de garantie van kracht als ik zelf repareer?

Reparaties door een niet-erkende dienstverlener of niet-conforme zelfreparaties kunnen de garantie ongeldig maken. Samsung is niet aansprakelijk voor schade. Voor complexe reparaties (scharnieren) schakelt u een erkende professional in.

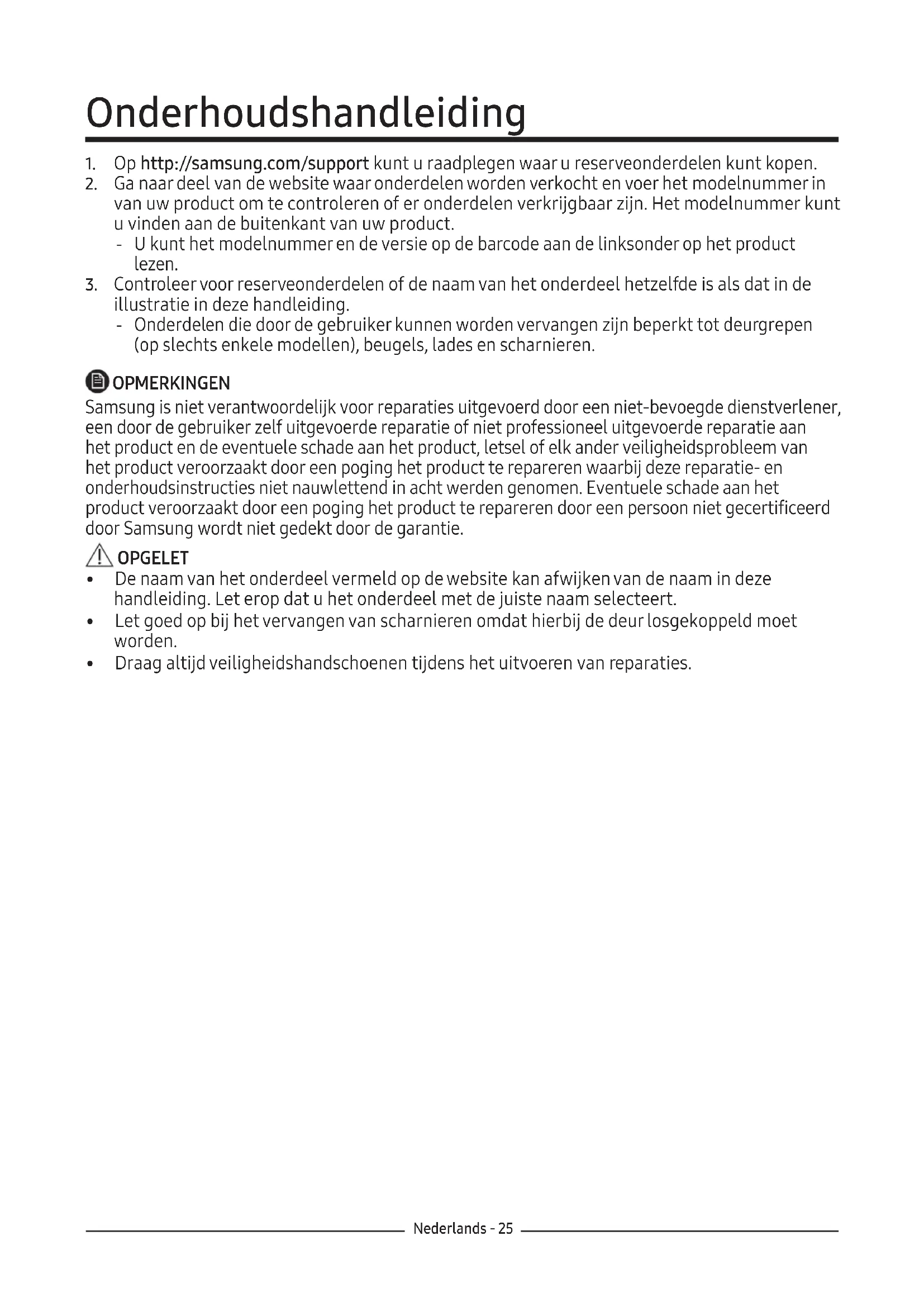

GEBRUIKSAANWIJZING RS54N3003EF SAMSUNG

Onderhoudshandleiding

1. Op http://samsung.com/support kunt u raadplegen waar u reserveonderdelen kunt kopen.
2. Ga naar deel van de website waar onderdelen worden verkocht en voer het modelnummer in van uw product om te controleren of er onderdelen verkrijgbaar zijn. Het modelnummer kunt u vinden aan de buitenkant van uw product.

- U kunt het modelnummer en de versie op de barcode aan de linksonder op het product lezen.

1. Controleer voor reserveonderdelen of de naam van het onderdeel hetzelfde is als dat in de illustratie in deze handleiding.

- Onderdelen die door de gebruiker kunnen worden vervangen zijn beperkt tot deurgrepen (op slechts enkele modellen), beugels, lades en scharnieren.

OPMERKINGEN

Samsung is niet verantwoordelijk voor reparaties uitgevoerd door een niet-bevoegde dienstverlener, een door de gebruiker zelf uitgevoerde reparatie of niet professioneel uitgevoerde reparatie aan het product en de eventuele schade aan het product, letsel of elk ander veiligheidsprobleem van het product veroorzaakt door een poging het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet nauwlettend in acht werden genomen. Eventuele schade aan het product veroorzaakt door een poging het product te repareren door een persoon niet gecertificeerd door Samsung wordt niet gedekt door de garantie.

! OPGELET

• De naam van het onderdeel vermeld op de website kan afwijken van de naam in deze handleiding. Let erop dat u het onderdeel met de juiste naam selecteert.
• Let goed op bij het vervangen van scharnieren omdat hierbij de deur losgekoppeld moet worden.
• Draag altijd veiligheidshandschoenen tijdens het uitvoeren van reparaties.

De daadwerkelijke afbeelding en geleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

Modelnamen zien er als volgt uit: RS54**3****, RS52**3****, RS50**3****, Wat de sterretjes vervangt kan per model verschillen.

De sterretjes in het modelnummer geven een variant van het model aan en kunnen staan voor (0-9) of (A-Z) in het modelnummer.

! OPGELET

• Let erop dat u geen krassen veroorzaakt aan de voorzijde van de deur bij het vervangen van de deurgreep.
• Druk de deurgrepen stevig tegen de ondersteuningen aan. Let erop dat er geen gat zit tussen de ondersteuningen en de deur.
• Draai de schroeven strak vast bij het monteren van de deurgreep.
• Controleer of de deurgreep stevig is gemonteerd voordat u het product gaat gebruiken.

Benodigd gereedschap (niet meegeleverd)

Kruiskop- schroevendraaier

Platte schroevendraaier

Voor het loskoppelen van de deurgrepen.

OPMERKINGEN

Deze procedure is van toepassing op zowel de koelkast als de vriezer.

1. Handgrepen bevinden zich aan de voorzijde van de koelkastdeur.

1. Steek een kleine platte schroevendraaier in het gat aan de onder kant van de kap van de handgreep en trek de handgreep naar de voorzijde waarbij de schroevendraaier een kant wordt opgedraaid.

Draai de handgreep naar een kant om deze aan de onderkant te demonteren.

1. Trek de handgreep eruit met behulp van een inbussleutel zoals geïllustreerd of een platte schroevendraaier waarmee u op de achterkant drukt.

Beugel vervangen

OPGELET

Let erop dat u de beugel stevig vast maakt. Anders kan er koude lucht uit de koelkast ontsnappen.

De beugel verwijderen.

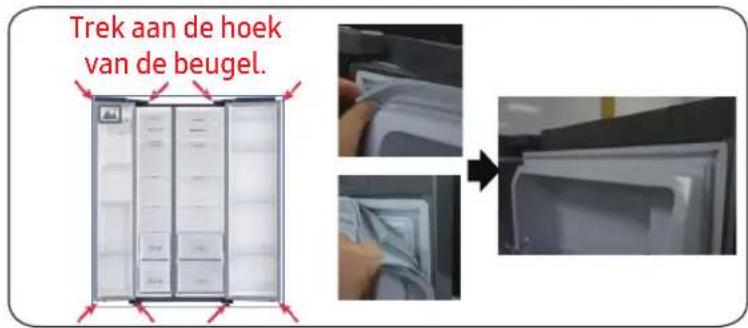

Trek aan de hoek van de beugel.

1. Trek aan de 4 hoeken van de beugel.
2. Trek aan het midden van de beugel.

De beugel vervangen.

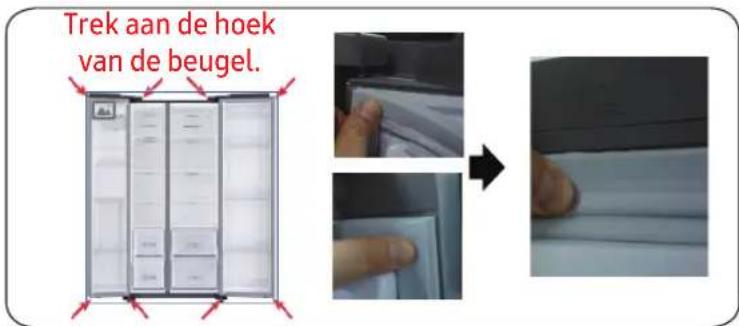

Trek aan de hoek van de beugel.

1. Duw de 4 hoeken van de beugel.
2. Duw in het midden van de beugel.

1. Duw de 4 hoeken van de beugel.
2. Duw in het midden van de beugel.

! OPGELET

Let erop dat de lade tijdens het installeren goed wordt geplaatst in de rails.

De lade verwijderen.

1. Trek de lade er zover mogelijk uit.
2. Til de lade omhoog en trek deze er helemaal uit.

De lades weer aansluiten.

Het weer aansluiten van de lades gebeurt in de omgekeerde volgorde van het verwijderen.

Scharnieren vervangen.

U moet eerst de deuren verwijderen voordat u de scharnieren gaat vervangen.

! OPGELET

• Let goed op tijdens het verwijderen van de deuren want deze zijn zwaar.
• Voordat u de scharnieren gaat vervangen moet u eerst een zacht voorwerp, zoals een stuk bordkarton, op de vloer leggen om krassen op de deuren te voorkomen als u deze neerlegt.
• Wij raden u aan een professionele technicus erbij te halen aangezien de scharnieren voorzichtig moeten worden behandeld en door twee of meer mensen moeten worden vervangen.
• Als u de scharnier verwijderd zonder de deurvast te houden, dan kan de deurvallen en letsel veroorzaken.

- Let er op dat de as stevig is vastgemaakt aan de scharnier.

• Controleer of de scharnier stevig is gemonteerd aan de koelkast.
• Let erop dat draadverbindingen goed worden aangesloten.
• Let erop de draden niet te beschadigen bij het vastmaken van de bovenkap.

WAARSCHUWING

• Voor het kantelen/neerleggen van de koelkast zijn twee mensen nodig.
• Haal de stekker uit het stopcontact voor dat u de deuren gaat omkeren.

Benodigd gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier 11 mm moersleutel

10 mm inbussleutel 8 mm inbussleutel 10 mm moersleutel

De deur omkeren

OPMERKINGEN

Keer eerst de deurgrepen om bij modellen met handgrepen. (Raadpleeg "De stand van de deurgreep omkeren" (voor modellen met handgrepen))

1. Haal de stekker uit het stopcontact en verwijder 1 schroef door middel van een kruiskopschroevendraaier. Open daarna de vriezerdeur en haal de haken aan de zijkanten over om de kap los te maken. Til de kap omhoog om deze los te maken.

1. Ontkoppel de twee behuizingen aan de bovenkant.

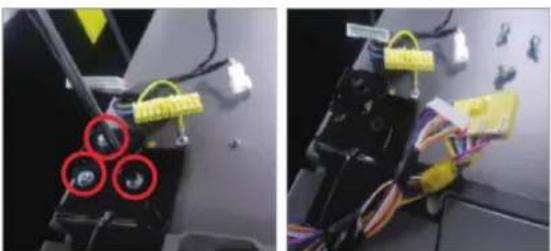

1. Verwijder de drie bouten die de scharnier vasthouden.

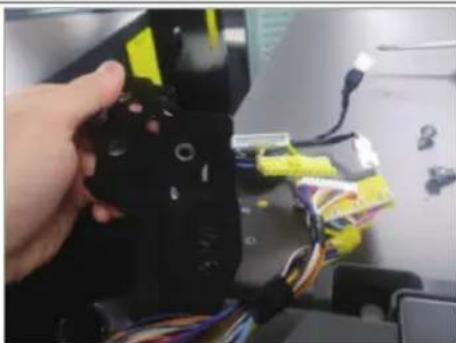

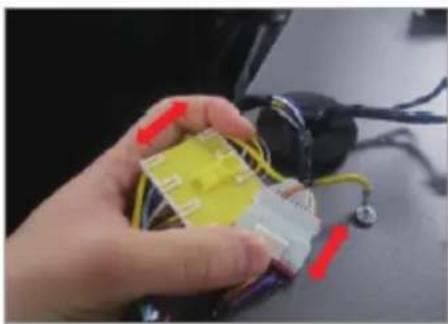

1. Maak de voedingskabel los.
2. Leg de set terzijde.

Dit moet door meer dan twee mensen worden uitgevoerd.

Vergeet niet de stekker uit de koelkast te halen voordat u de bovenstaande handelingen gaat uitvoeren.

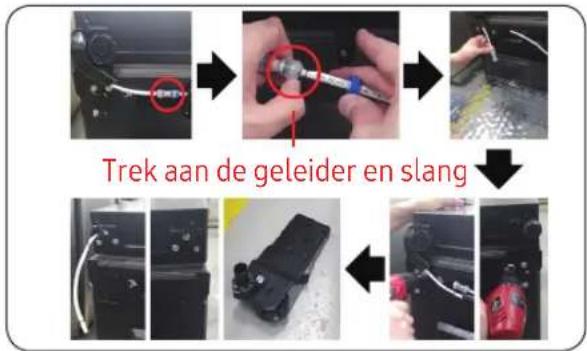

Trek aan de geleider en slang

1. Demonteer de slang. (Alleen bij de scharnier linksonder)
2. Laat water uit de slang lopen. (Alleen bij de scharnier linksonder)
3. Verwijder de bout (3ea). (Gebruik een moersleutel of een 10mm inbussleutel)

4. Verwijder de onderste scharnier R/L

5. Assembleer de scharnier aan de onderkant. (Gebruik een moersleutel of een 10mm inbussleutel)

6. Sluit de slang aan (alleen bij de scharnier linksonder).
7. Laat water in de slang lopen. (Alleen bij de scharnier linksonder)

Vergeet niet de stekker uit de koelkast te halen voordat u de bovenstaande handelingen gaat uitvoeren.

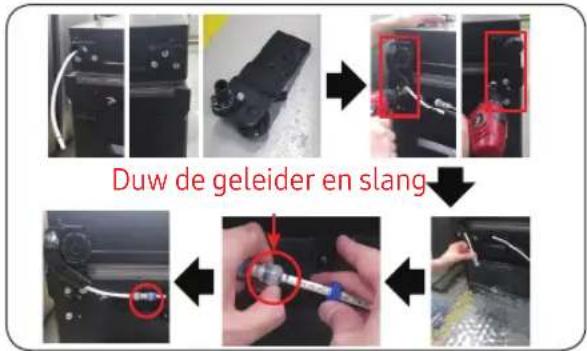

Duw de geleider en slang

1. Assembleer de onderste scharnier R/L
2. Plaats de set.

Dit moet door meer dan twee mensen worden uitgevoerd.

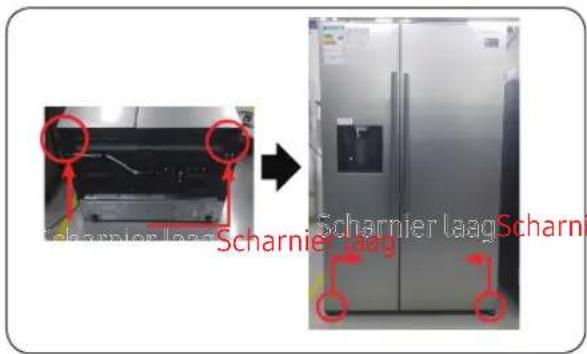

Scharnier laag Scharnier laag Scharnier laag
