Marcă	Samsung
Model	RS54N3003EF
Tip de produs	Frigider combinat cu compartiment congelator
Categorie	Frigider
Ușurință de întreținere	Piese reparabile de utilizator: mânere (anumite modele), garnituri, sertare și balamale
Reparabilitate	Limitată la mânere, garnituri, sertare și balamale
Unelte necesare	Șurubelniță Phillips, șurubelniță cu cap plat, cheie de 10 mm, cheie de 11 mm, cheie tubulară de 8 mm și 10 mm
Instrucțiuni de siguranță	Deconectați alimentarea înainte de orice intervenție. Purtați mănuși de protecție. Necesită două persoane pentru deplasare și inversarea ușilor.
Manipularea ușilor	Ușile sunt foarte grele: scoateți-le cu atenție cu două persoane. Pregătiți un tampon moale pentru a evita zgârieturile.
Piese de schimb	Disponibile pe site-ul Samsung Support: http://samsung.com/support
Cod model	Indicat pe eticheta cu cod de bare în partea stângă jos a aparatului
Garnitură	Verificați etanșeitatea pentru a evita scurgerile de aer rece. Trageți colțurile apoi centrul pentru a demonta.
Mânere	Demontați cu o șurubelniță mică cu cap plat introdusă în orificiul capacului. Apăsați ferm pe suporturi la remontare.
Sertare	Trageți până la opritor, înclinați în sus pentru a scoate. Remontați în ordine inversă. Verificați inserarea corectă în șină.
Balamale	Înlocuirea necesită demontarea ușilor. Atenție la fire. Utilizați chei de 10 mm. Se recomandă apelarea la un profesionist.
Inversarea ușii	Posibilă conform procedurii detaliate în manual. Deconectați alimentarea înainte. Necesită două persoane.
Alimentare	Deconectați cablul de alimentare înainte de orice operațiune de întreținere sau inversare a ușilor.
Garanție	Daunele cauzate de o reparație neautorizată sau neprofesională nu sunt acoperite.
Suport tehnic	Pentru înlocuirea balamalelor, se recomandă apelarea la un serviciu tehnic profesionist Samsung autorizat.

Întrebări frecvente - RS54N3003EF SAMSUNG

Cum se înlocuiește mânerul frigiderului?

Introduceți o șurubelniță mică cu cap plat în orificiul de la baza capacului mânerului de suport. Trageți ansamblul înainte rotind șurubelnița. Deșurubați cele 4 șuruburi pentru a demonta capacul și mânerul de suport. Pentru remontare, apăsați ferm pe suporturi și strângeți șuruburile. Evitați să zgâriați ușa.

Cum se schimbă garnitura ușii?

Trageți cele 4 colțuri ale garniturii spre exterior, apoi trageți centrul. Pentru a pune la loc, împingeți mai întâi cele 4 colțuri, apoi centrul. Asigurați-vă că garnitura este bine fixată pentru a evita scurgerile de aer rece. O garnitură fixată necorespunzător poate reduce eficiența energetică.

Cum se scoate un sertar din frigider?

Trageți sertarul până la opritor, înclinați-l în sus și trageți până când este scos. Pentru a-l pune la loc, efectuați pașii în ordine inversă. Verificați dacă sertarul este bine introdus în șină.

Cum se înlocuiește o balama de ușă?

Mai întâi scoateți ușile (necesită două persoane). Deconectați alimentarea. Desfaceți șuruburile balamalei superioare și inferioare. Deconectați cablurile și furtunurile. Montați noua balama în ordine inversă. Atenție: ușile sunt grele, iar balamalele trebuie manipulate cu grijă.

Unde găsesc piese de schimb pentru frigiderul meu Samsung RS54N3003EF?

Accesați site-ul Samsung Support: http://samsung.com/support. Introduceți codul model (indicat pe eticheta cu cod de bare în partea stângă jos a aparatului) pentru a verifica piesele disponibile. Asigurați-vă că numele piesei corespunde ilustrației din manual.

Ce unelte sunt necesare pentru întreținere?

Veți avea nevoie de o șurubelniță Phillips, o șurubelniță cu cap plat, o cheie de 10 mm, o cheie de 11 mm, o cheie tubulară de 8 mm și 10 mm. Aceste unelte nu sunt furnizate cu aparatul.

Pot inversa deschiderea ușilor eu însumi?

Da, procedura este descrisă în manual. Necesită cel puțin două persoane. Deconectați cablul de alimentare înainte de a începe. Pentru modelele cu mânere, inversați mai întâi mânerele. Urmați cu atenție pașii pentru a evita deteriorarea.

Care sunt măsurile de siguranță de luat?

Deconectați întotdeauna aparatul înainte de orice intervenție. Purtați mănuși de protecție. Pentru manipulările grele (uși, inversare), fiți ajutat. Reparațiile neautorizate anulează garanția.

Ce fac dacă garnitura ușii mele pierde?

Verificați dacă garnitura este poziționată corect și nu este ruptă. Dacă este necesar, înlocuiți-o urmând procedura de demontare și remontare. O garnitură uzată sau fixată necorespunzător poate duce la un consum excesiv de energie.

Se menține garanția dacă repar eu însumi?

Reparațiile efectuate de un prestator neautorizat sau autoreparațiile neconforme cu instrucțiunile pot anula garanția. Samsung nu își asumă răspunderea pentru daune. Pentru reparații complexe (balamale), apelați la un profesionist autorizat.

MANUAL DE UTILIZARE RS54N3003EF SAMSUNG

Romanian - Română...... 89

Also pânt Also pânt Also pânt Also pânt

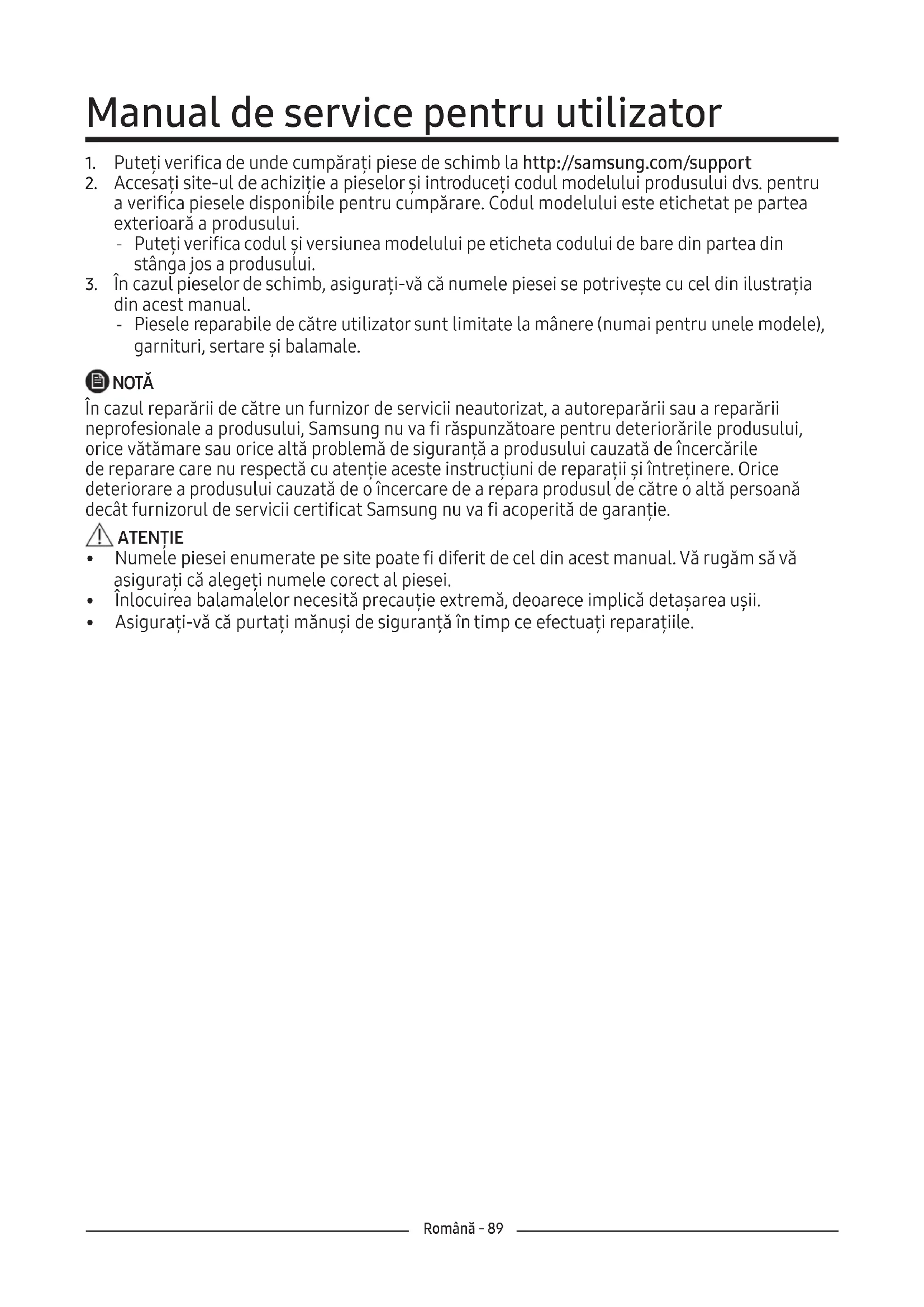

Manual de service pentru utilizator

1. Puteti verifica de unde cumpărați piese de schimb la http://samsung.com/support
2. Accesați site-ul de achiziție a pieselor și introduceți codul modelului produsului dvs. pentru a verifica piesele disponibile pentru cumpărare. Codul modelului este etichetat pe partea exterioară a produsului.

- Puteți verifica codul și versiunea modelului pe eticheta codului de bare din partea din stânga jos a produsului.

1. În cazul pieselor de schimb, asigurați-vă că numele piesei se potrivește cu cel din ilustrația din acest manual.

- Piesele reparabile de către utilizator sunt limitate la mânere (numai pentru unele modele), garnituri, sertare și balamale.

NOTĂ

În cazul reparării de către un furnizor de servicii neautorizat, a autoreparării sau a reparării neprofesionale a produsului, Samsung nu va fi răspunzătoare pentru deteriorările produsului, orice vătămare sau orice altă problemă de siguranță a produsului cauzată de încercările de reparare care nu respectă cu atenție aceste instrucțiuni de reparații și întreținere. Orice deteriorare a produsului cauzată de o încercare de a repara produsul de către o altă persoană decât furnizorul de servicii certificat Samsung nu va fi acoperită de garanție.

ATENTIE

• Numele piesei enumerate pe site poate fi diferit de cel din acest manual. Vă rugăm să vă asigurati că alegeți numele corect al piesei.
• Înlocuirea balamalelor necesită precauție extremă, deoarece implică detașarea usii.
• Asigurați-vă că purtați mănuși de siguranță în timp ce efectuați reparațiile.

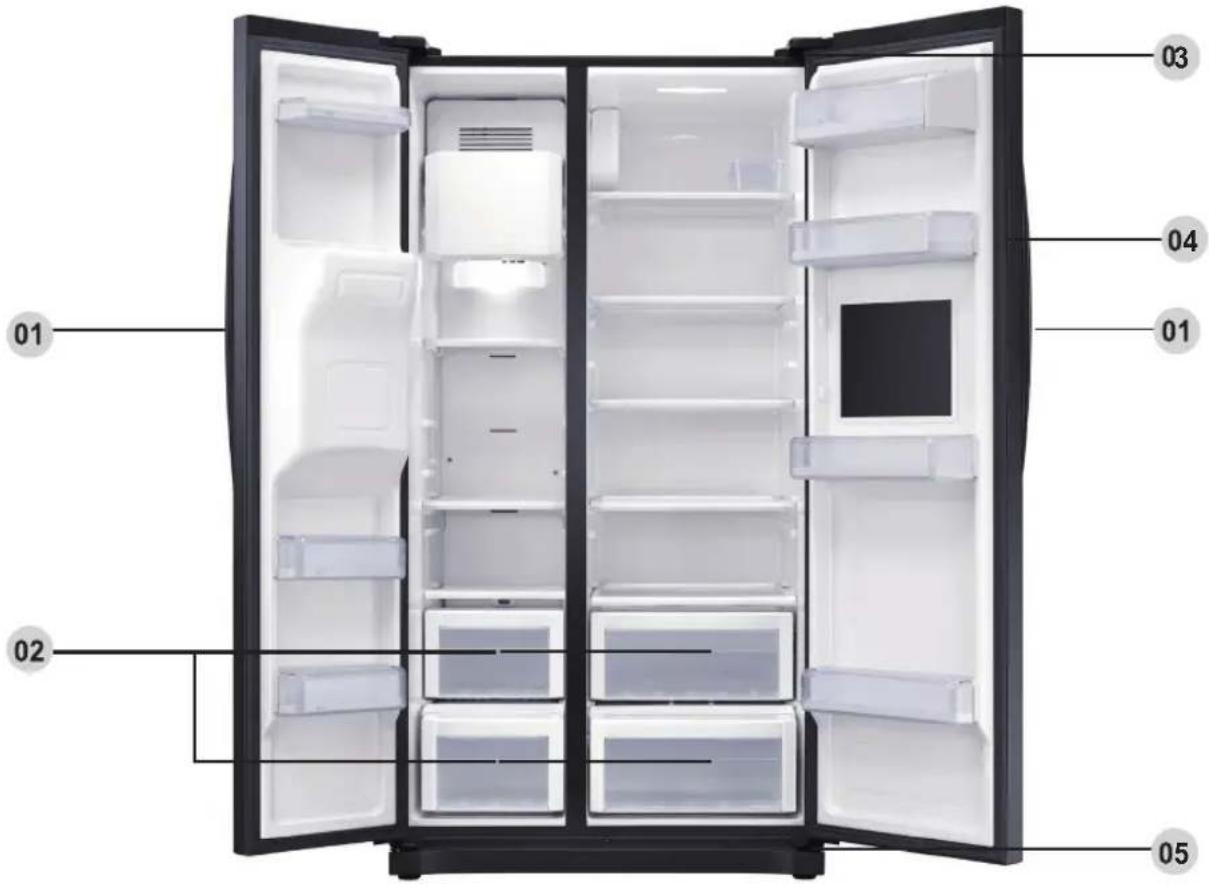

Imaginea reală și piesele furnizate ale frigiderului pot diferi, în funcție de model și țară.

03 Balama superioară

05 Balama inferioară

02 Sertar

04 Garnitură

Înlocuirea mânerului

Numele modelului arată astfel: RS54**3****, RS52**3****, RS50**3****, Ceea ce înlocuiește asteriscurile poate diferi în funcție de model.

Asteriscul (codurile) din codul modelului indică o variantă de model și poate înlocui (0-9) sau (A-Z) în codul modelului.

ATENTIE

• Când înlocuiti mânerul uşii, aveți grijă să nu zgâriati partea din fată a uşii.
- Apăsați ferm mânerele de pe suporturi. Asigurați-vă că nu există spațiu între suporturi și ușă.
- Fixați strâns şuruburile atunci când ataşati mânerul.
Verificați dacă mânerul este fixat, înainte de a utiliza produsul.

Instrumente necesare (nu sunt furnizate)

Şurubelniţă Philips Şurubelniţă

cu cap plat

Pentru a desprinde mânerele

NOTĂ

Această procedură se aplică atât compartimentului frigiderului, cât și congelatorului.

1. Ansamblurile mânerelor sunt amplasate pe partea din față a ușii frigiderului.

1. Introduceți driverul mic cu cap plat în gaura din partea de jos a mânerului de susținere a capacului și trageți ansamblul mânerului în față, rotind driverul într-o parte.

Întoarceți ansamblul mânerului într-o parte pentru a disimula în poziția inferioară

1. Deşurubați 4 şuruburi pentru a asambla mânerul de susținere a capacului și mânerul de susținere.

1. Trageți mânerul de sprijin afară folosind cheia hexagonală așa cum se arată sau driverul cu cap plat împingând partea din spate.

Înlocuirea garniturii

ATENTIE

Asigurați-vă că ați fixat ermetic garnitura. În caz contrar, se poate scurge aer rece din frigider.

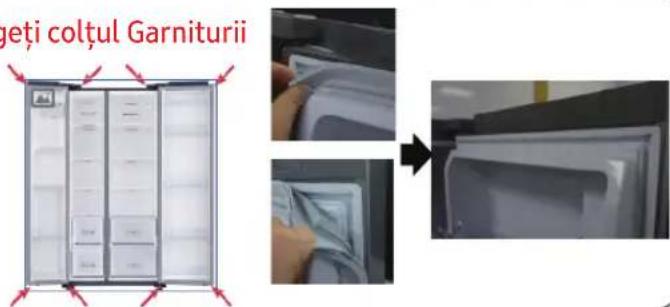

Pentru a scoate garnitura

Trageți colțul Garniturii

geti colțul Garniturii

1. Trageti cele 4 colțuri ale garniturii.

2. Tragetii centrul garniturii.

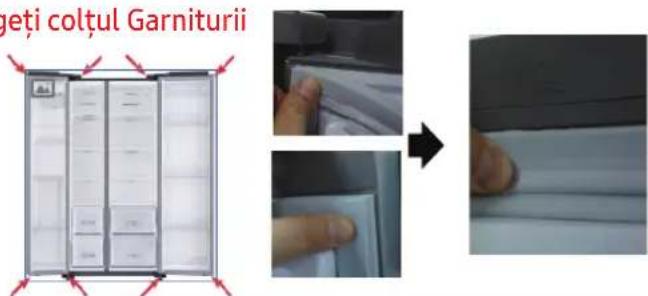

Pentru a înlocui garnitura

Trageti colțul Garniturii

geti colțul Garniturii

1. Împingeti cele 4 colțuri ale garniturii.

2. Împingeți centrul garniturii.

1. Împingeti cele 4 colțuri ale garniturii.

2. Împingeti centrul garniturii.

ATENTIE

Verificați dacă sertarul este introdus corect în șină în timpul asamblării.

Pentru a scoate sertarul

1. Trageți sertarul cât mai departe.
2. Înclinați sertarul în sus și trageți-l afară până când este îndepărtat.

Pentru a reataşa sertarele

Reatașarea sertarelor urmează ordinea inversă a etapelor de demontare respective.

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie să scoateți mai întâi ușile.

ATENTIE

• Când scoateți ușile, fiti foarte precaut, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un tampon moale, cum ar fi carton pe podea, pentru a preveni zgârierea ušilor atunci când le așezati jos.
• Deoarece balamalele trebuie manipulate cu atenție și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un serviciu tehnic profesional.
• Dacă scoateți balamaua fără să țineți ușa, ușa poate cădea și poate cauza răniri.
• Asigurati-vă că arborele este strâns bine pe balama.
• Verificati dacă balamaua este ataşată ferm de dulap.
• Asigurati-vă că conectorii de cablu sunt conectati corect.
• Aveți grijă să nu deteriorați firele atunci când fixați capacul superior.

AVERTIZARE

- Pentru a înclina/așeza frigiderul e nevoie de minimum 2 persoane.

- Deconectați cablul de alimentare înainte de a inversa ușile.

Instrumente necesare (nu sunt furnizate)

Şurubelniţă Philips Şurubelniţă cu cap plat Cheie de 11 mm

Cheie cu soclu de 10 mm Cheie cu soclu de 8 mm Cheie de 10 mm

Răsucirea ușii

NOTĂ

Pentru modelele cu mânere, inversați mânerele mai întâi. (Pentru informații detaliate, consultați secțiunea „Inversarea pozitiei mânerului ușii (pentru modelele cu mânere bare”).)

1. Deconectați cablul de alimentare și scoateți 1 șurub de capac folosind o șurubelnită Phillips. Apoi deschideți ușa congelatorului și trageți cârligele de pe laturi pentru a slăbi capacul. Ridicați capacul spre dvs. pentru a-l desprinde.

1. Deconectați cele două carcase superioare.

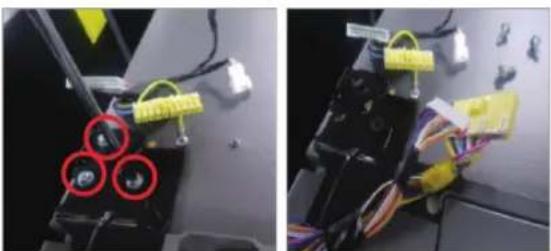

1. Scoateți cele trei şuruburi care țin balamaua.

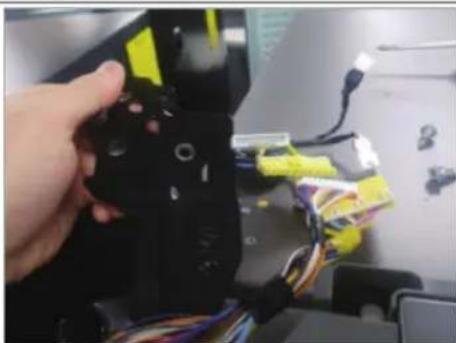

1. Demontați balamaua superioară

Balamala jos Balamala jos

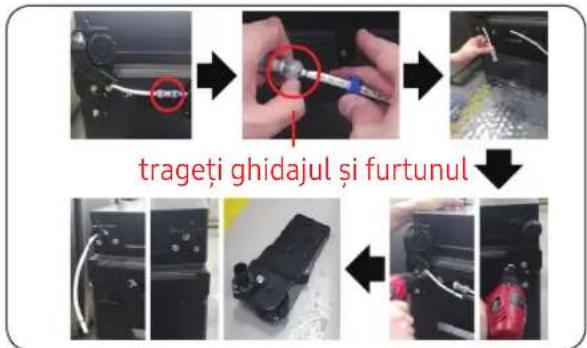

trageti ghidajul si furtunul

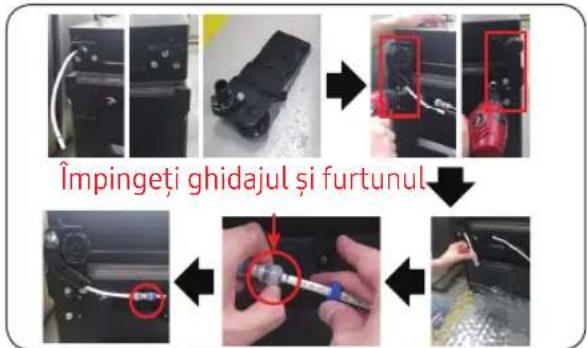

Împingeți ghidajul și furtunul

Balamala jos Balamala Balamala jos Balamala jos

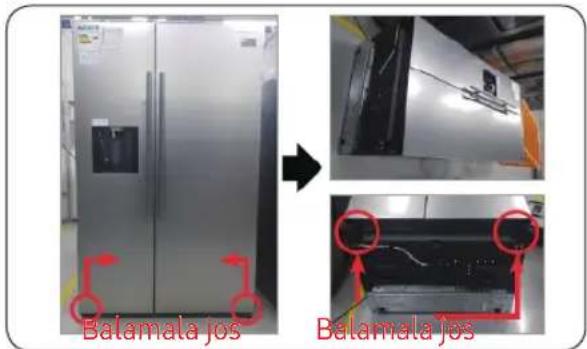

1. Deconectați cablul de alimentare.
2. Aşezati setul.

Este necesar să lucreze mai mult de 2 persoane.

Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.

1. Deconectați furtunul. (Doar balamalaua jos stânga)
2. Evacuați apa din furtun. (Doar balamalaua jos stânga)
3. Scoateți şurubul (3ea). (Folosind o cheie de 10 mm)

4. Scoateți balamaua de jos D/S.

5. Asamblati balamaua jos. (Folosind o cheie de 10 mm)

6. Conectați furtunul (numai balamaua jos stânga)
7. Asamblati apa la furtun. (Doar balamalaua jos stânga)

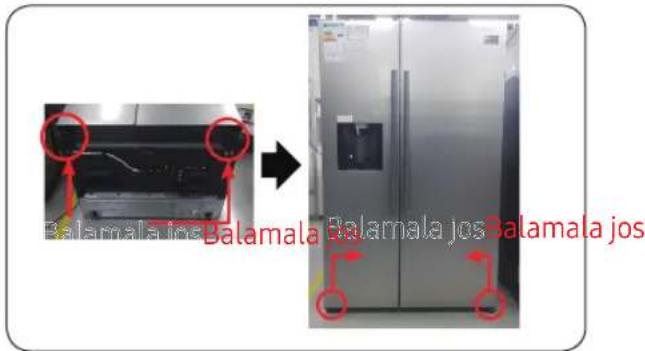

Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.

1. Asamblati balamaua de jos D/S.
2. Puneti setul.

Este necesar să lucreze mai mult de 2 persoane.
