Bränd	Samsung
Mudel	RS54N3003EF
Toote tüüp	Kombineeritud külmik sügavkülmutuskambriga
Kategooria	Külmik
Hoolduse lihtsus	Kasutaja poolt parandatavad osad: käepidemed (teatud mudelid), tihendid, sahtlid ja hinged
Parandatavus	Piiratud käepidemete, tihendite, sahtlite ja hingedega
Nõutavad tööriistad	Ristpeakruvikeeraja, lapikpeakruvikeeraja, 10 mm mutrivõti, 11 mm mutrivõti, 8 mm ja 10 mm pesavõti
Ohutusjuhised	Enne sekkumist ühendage toide lahti. Kandke kaitsekindaid. Uste teisaldamiseks ja ümberpööramiseks on vaja kahte inimest.
Uste käsitsemine	Uksed on väga rasked: eemaldage need ettevaatlikult kahekesi. Varuge pehme padi, et vältida kriimustusi.
Varuosad	Saadaval Samsungi toe veebilehel: http://samsung.com/support
Mudeli kood	Märgitud seadme vasakus alanurgas olevale vöötkoodi sildile
Tihend	Kontrollige tihedust, et vältida külma õhu leket. Tõmmake lahtivõtmiseks nurgad ja seejärel keskosa.
Käepidemed	Demonteerige väikese lapikpeakruvikeerajaga, mis sisestatakse katte avasse. Ülestõstmisel vajutage tugevalt tugedele.
Sahtlid	Tõmmake kuni piirikuni, kallutage eemaldamiseks üles. Pange tagasi vastupidises järjekorras. Kontrollige õiget sisestamist siinile.
Hinged	Vahetamiseks tuleb uksed maha võtta. Ettevaatust juhtmetega. Kasutage 10 mm mutrivõtmeid. Soovitatav paluda professionaali abi.
Ukse ümberpööramine	Võimalik vastavalt juhendis detailselt kirjeldatud protseduurile. Enne lülitage toide välja. Vajab kahte inimest.
Toide	Enne hooldust või uste ümberpööramist ühendage toitekaabel lahti.
Garantii	Lubamata või mitteprofessionaalse remondi põhjustatud kahjustusi ei kaeta.
Tehniline tugi	Hingede vahetamiseks on soovitatav pöörduda volitatud Samsungi professionaalse tehnilise teeninduse poole.

Korduma kippuvad küsimused - RS54N3003EF SAMSUNG

Kuidas vahetada külmiku käepidet?

Sisestage väike lapikpeakruvikeeraja tugikäepideme katte allosas olevasse auku. Tõmmake komplekt ettepoole, keerates kruvikeerajat. Keerake lahti 4 kruvi, et eemaldada kate ja tugikäepide. Tagasipanekuks vajutage tugevalt tugedele ja pingutage kruvid. Hoiduge ukse kriimustamisest.

Kuidas vahetada ukse tihendit?

Tõmmake tihendi 4 nurka väljapoole, seejärel tõmmake keskosa. Tagasipanekuks lükake kõigepealt 4 nurka, seejärel keskosa. Veenduge, et tihend on korralikult kinnitatud, et vältida külma õhu leket. Valesti kinnitatud tihend võib vähendada energiatõhusust.

Kuidas eemaldada külmiku sahtlit?

Tõmmake sahtel kuni piirikuni, kallutage seda üles ja tõmmake kuni see on eemaldatud. Tagasipanekuks tehke sammud vastupidises järjekorras. Kontrollige, et sahtel on siinil korralikult kohal.

Kuidas vahetada uksehinge?

Eemaldage kõigepealt uksed (vajab kahte inimest). Ühendage toide lahti. Keerake lahti ülemise ja alumise hinge kruvid. Ühendage lahti kaablid ja voolikud. Pange uus hing kokku vastupidises järjekorras. Ettevaatust: uksed on rasked ja hingedega tuleb käsitseda ettevaatlikult.

Kust leida varuosi minu Samsung RS54N3003EF külmikule?

Minge Samsungi toe veebilehele: http://samsung.com/support. Sisestage mudeli kood (märgitud seadme vasakus alanurgas olevale vöötkoodi sildile), et kontrollida saadaolevaid osi. Veenduge, et osa nimi vastab juhendi illustratsioonile.

Milliseid tööriistu on hoolduseks vaja?

Teil on vaja ristpeatööriista, lapikpeakruvikeerajat, 10 mm mutrivõtit, 11 mm mutrivõtit, 8 mm ja 10 mm pesavõtit. Neid tööriistu ei ole seadmega kaasas.

Kas saan ise uste avamissuunda ümber pöörata?

Jah, protseduur on kirjeldatud juhendis. See nõuab vähemalt kahte inimest. Enne alustamist ühendage toitekaabel lahti. Käepidemetega mudelite puhul pöörake kõigepealt käepidemed ümber. Järgige hoolikalt samme, et vältida kahjustusi.

Milliseid ohutusmeetmeid tuleb järgida?

Ühendage seade alati enne sekkumist vooluvõrgust. Kandke kaitsekindaid. Raskete toimingute (uksed, ümberpööramine) korral laske end aidata. Lubamata remont tühistab garantii.

Mida teha, kui mu ukse tihend lekib?

Kontrollige, kas tihend on õigesti paigutatud ja mitte rebenenud. Vajadusel vahetage see lahtivõtu ja tagasipaneku protseduuri järgi. Kulunud või valesti kinnitatud tihend võib põhjustada energia ülekulu.

Kas garantii kehtib, kui remontin ise?

Mittevolitatud teenusepakkuja tehtud remont või juhistele mittevastav iseremont võib garantii tühistada. Samsung ei võta vastutust kahjustuste eest. Keeruliste remonditööde (hinged) korral pöörduge volitatud professionaali poole.

KASUTUSJUHEND RS54N3003EF SAMSUNG

Estonian - Eesti keel ......153

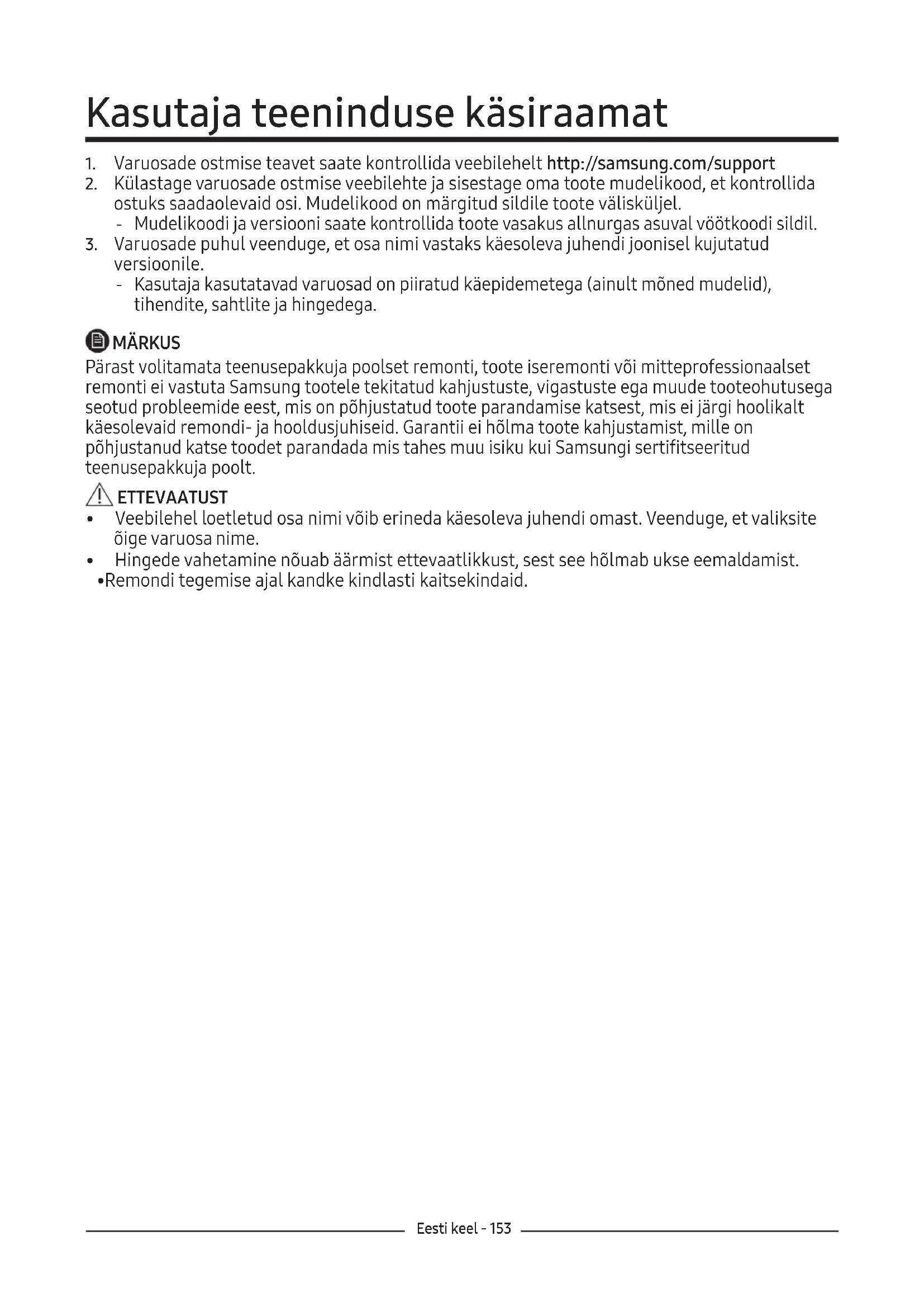

Kasutaja teeninduse käsiraamat

1. Varuosade ostmise teavet saate kontrollida veebilehelt http://samsung.com/support
2. Külastage varuosade ostmise veebilehte ja sisestage oma toote mudelikood, et kontrollida ostuks saadaolevaid osi. Mudelikood on märgitud sildile toote välisküljel.
3. Mudelikoodi ja versiooni saate kontrollida toote vasakus allnurgas asuval vöötkoodi sildil.
4. Varuosade puhul veenduge, et osa nimi vastaks käesoleva juhendi joonisel kujutatud versioonile.
5. Kasutaja kasutatavad varuosad on piiratud käepidemetega (ainult möned mudelid), tihendite, sahtlite ja hingedega.

MÄRKUS

Pärast volitamata teenusepakkuja poolset remonti, toote iseremonti või mitteprofessionaalset remonti ei vastuta Samsung tootele tekitatud kahjustuste, vigastuste ega muude tooteohutusega seotud probleemide eest, mis on põhjustatud toote parandamise katsest, mis ei järgi hoolikalt käesolevaid remondi- ja hooldusjuhiseid. Garantii ei hõlma toote kahjustamist, mille on põhjustanud katse toodet parandada mis tahes muu isiku kui Samsungi sertifitseeritud teenusepakkuja poolt.

! ETTEVAATUST

• Veebilehel loetletud osa nimi võib erineda käesoleva juhendi omast. Veenduge, et valiksite õige varuosa nime.
• Hingede vahetamine nõuab äärmist ettevaatlikkust, sest see hölmab ukse eemaldamist.
• Remondi tegemise ajal kandke kindlasti kaitsekindaid.

Külmiku tegelik pilt ja esitatud osad võivad erineda, sõltuvalt mudelist ja riigist.

Käepideme vahetamine

Mudeli nimi näeb välja selline: RS54**3****, RS52**3****, RS50**3****, tärnide asendaja võib mudelist sõltuvalt muutuda.

Tärn(id) mudelikoodis tähistab (tähistavad) mudeli varianti ja võivad mudelikoodis asendada (0–9) või (A – Z).

ETTEVAATUST

• Uksekäepideme vahetamisel jälgige, et te ukse esiosa ei kriibiks.
  • Vajutage käepidemeid tugede kohal korralikult. Veenduge, et tugede ja ukse vahel ei oleks pilu.
• Käepideme kinnitamisel pingutage kruvid tugevalt.
  Enne toote kasutamist veenduge, et käepide oleks kindlalt kinnitatud.

Vajalikud tööriistad (pole kaasas)

Philipsi kruvikeeraja Lamepeaga
kruvikeeraja

Käepidemete lahti võtmiseks

MÄRKUS

See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

1. Käepidemekomplektidasuvad külmkapiukse esiküljel.

1. Sisestage väike lamepeaga kruvikeeraja käepideme tugikaare allosas olevasse auku ja tömmake käepidemekomplekti väljapoole, pöörates kruvikeerajat ühele küljele.

Pöörake käepide ümber teisele küljele ja alumine osa ülespoole.

1. Keerake lahti 4 kruvi, et eemaldada käepideme tugikaare kork ja käepideme tugikaar.

1. Tõmmake käepideme tugikaar näidatud viisil kuuskantvõtme või lamepeaga kruvikeeraja abil välja, lükates tagumist külge.

Tihendi asendamine

ETTEVAATUST

Veenduge, et kinnitaksite tihendi kindlalt. Vastasel juhul võib külmkapist pärinev külm õhk lekkida.

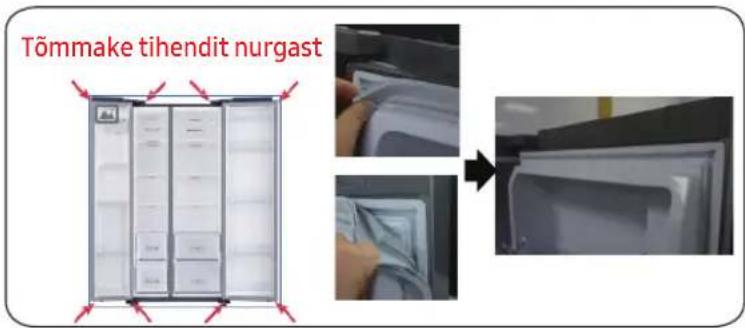

Tihendi eemaldamine

Tömmake tihendit nurgast

1. Tõmmake tihendi 4 nurka.
2. Tõmmake tihendi keskosa.

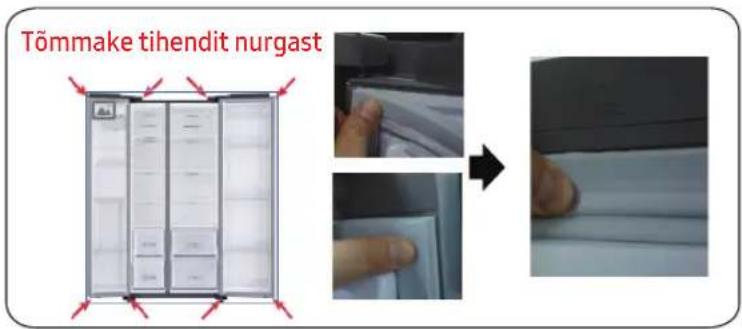

Tihendi asendamine

Tömmake tihendit nurgast

1. Lükake tihendi 4 nurka.
2. Lükake tihendi keskosa.

Veenduge, et sahtel oleks monteerimise ajal korralikult soonde sisestatud.

Sahtli eemaldamine

1. Tõmmake sahtel nii kaugele kui võimalik.
2. Kallutage sahtlit üles ja tömmake see välja, kuni see eemaldub.

Sahtlite uuesti kinnitamine

Sahtlite kinnitamine järgib nende vastavatele eemaldamissammudele vastupidist järjekorda.

Hinge asendamine

Hingede asendamiseks peate köigepealt uksed eemaldama.

ETTEVAATUST

• Uste eemaldamisel olge äärmiselt ettevaatlik, sest uksed on rasked.
- Enne hingede väljavahetamist pange uksekriimustuste vältimiseks põrandale pehme alus, näiteks papp.
- Kuna hingesid tuleb hoolikalt käsitseda ja asendada kahe või enama isiku abil, soovitame teil kutsuda professionaalse tehnilise teenistuse.
- Kui eemaldate hinge ilma ust kinni hoidmata, võib uks kukkuda ja põhjustada vigastusi.
- Veenduge, et völl oleks hingel korralikult pingutatud.
•Veenduge, et hing oleks kindlalt kapi külge kinnitatud.
•Veenduge, et juhtmekonnektorid oleksid öigesti ühendatud.
- Olge ettevaatlik, et mitte kahjustada juhtmeid ülemise katte kinnitamisel.

HOIATUS

- Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt 2 inimest.

- Enne uste avamissuundade vahetamist ühendage toitejuhe lahti.

Vajalikud tööriistad (pole kaasas)

Philipsi kruvikeeraja Lamepeaga kruvikeeraja 11 mm mutrivõti

10 mm silmusvõti 8 mm silmusvõti 10 mm mutrivõti

Ukse avamissuuna vahetamine

MÄRKUS

Käepidemega mudelite puhul pöörake käepidemed esmalt tagurpidi. (Üksikasjaliku teabe saamiseks vaadake jaotist „Uksekäepidemete asendi tagurpidi pööramine (tugedega käepidemega mudelid)“.)

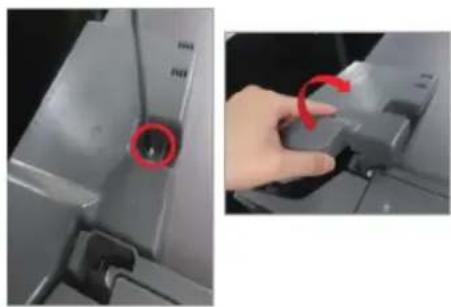

1. Ühendage toitejuhe lahti ja eemaldage Phillipsi kruvikeeraja abil 1 kattekruvi. Seejärel avage sügavkülmiku uks ja tömmake konkse külgedel, et kate vabastada. Töstke kate enda poole, et see lahti võtta.

1. Ühendage kaks ülemist korpusekinnitust lahti.

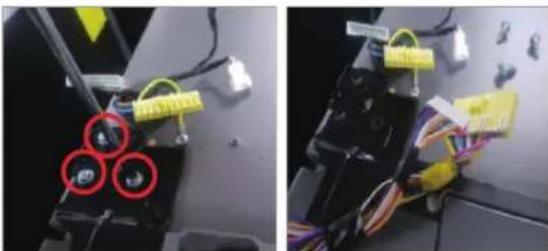

1. Eemaldage hinge hoidvad kolm polti.

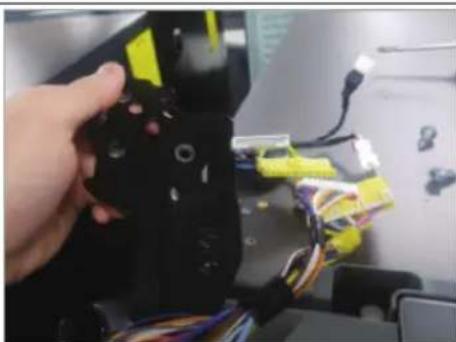

1. Vötke ülemine hing lahti

1. Ühendage toitejuhe lahti.

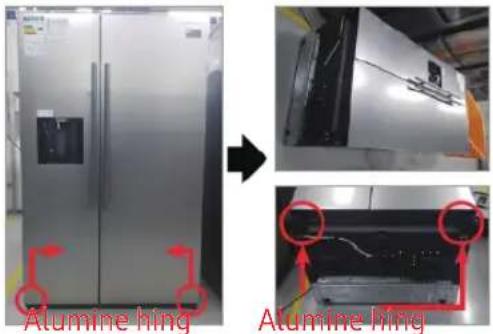

2. Pange komplekt valmis.

Töötama peab rohkem kui 2 inimest.

Enneülaltoodudtoimingutvõtke toitejuhe kindlasti pistikupesast välja.

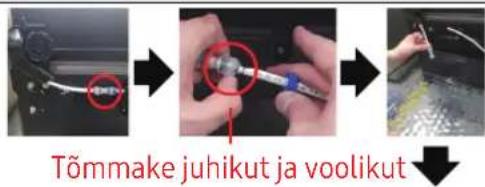

Tõmmake juhikut ja voolikut

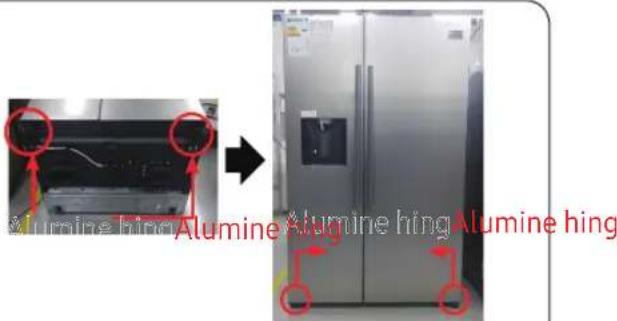

1. Ühendagevooliklahti. (Ainult vasakpoolne alumine hing)
2. Laske vesi voolikust välja. (Ainult vasakpoolne alumine hing)
3. Eemaldage polt (3ea). (Kasutage mutrivõtit või 10 mm silmusvõtit)
4. Eemaldage P/V alumine hing.

Lükake juhikut ja voolikut

1. Monteerige alumine hinge põhja külge. (Kasutage mutrivõtit või 10 mm silmusvõtit)
2. Ühendage voolik (ainult vasakpoolne alumine hing)
3. Laske vesi voolikusse. (Ainult vasakpoolne alumine hing)

Enne ülaltoodud toimingut võtke toitejuhe kindlasti pistikupesast välja.

Töötama peab rohkem kui 2 inimest.
