Merke	Samsung
Modell	RS54N3003EF
Produkttype	Kombinert kjøleskap med fryseavdeling
Kategori	Kjøleskap
Vedlikeholdsvennlighet	Brukerreparerbare deler: håndtak (enkelte modeller), pakninger, skuffer og hengsler
Reparerbarhet	Begrenset til håndtak, pakninger, skuffer og hengsler
Nødvendige verktøy	Stjerneskrutrekker, flatt skrutrekker, nøkkel 10 mm, nøkkel 11 mm, pipe- eller fastnøkkel 8 mm og 10 mm
Sikkerhetsinstruksjoner	Koble fra strømmen før inngrep. Bruk vernehansker. Krever to personer for flytting og ombytting av dører.
Håndtering av dører	Dørene er svært tunge: fjern dem forsiktig med to personer. Legg en myk pute under for å unngå riper.
Reservedeler	Tilgjengelig på Samsung Support-nettstedet: http://samsung.com/support
Modellkode	Angitt på strekkodelappen nederst til venstre på apparatet
Pakning	Kontroller tettheten for å unngå lekkasje av kald luft. Trekk i hjørnene og deretter midten for å demontere.
Håndtak	Demonter med en liten flatt skrutrekker satt inn i hullet på dekselet. Trykk godt på støttene ved montering.
Skuffer	Trekk til stopp, vipp oppover for å fjerne. Monter i motsatt rekkefølge. Kontroller at skuffen er riktig satt inn på skinnen.
Hengsler	Utskifting krever fjerning av dører. Vær oppmerksom på ledninger. Bruk nøkkel 10 mm. Anbefaler å kontakte en profesjonell.
Dørombytting	Mulig i henhold til prosedyre beskrevet i manualen. Koble fra strømmen først. Krever to personer.
Strømforsyning	Koble fra strømkabelen før ethvert vedlikehold eller dørombytting.
Garanti	Skader forårsaket av uautorisert eller uprofesjonell reparasjon dekkes ikke.
Teknisk støtte	For utskifting av hengsler anbefales det å kontakte en autorisert profesjonell Samsung-teknisk service.

Ofte stilte spørsmål - RS54N3003EF SAMSUNG

Hvordan bytte håndtaket på kjøleskapet?

Sett en liten flatt skrutrekker inn i hullet nederst på støttehåndtaksdekselet. Trekk enheten fremover mens du vrir på skrutrekkeren. Skru ut de 4 skruene for å demontere dekselet og støttehåndtaket. For montering, trykk godt på støttene og stram skruene. Pass på å ikke ripe opp døren.

Hvordan bytte dørpakning?

Trekk de 4 hjørnene på pakningen utover, og trekk deretter i midten. For å sette den tilbake, trykk først hjørnene, deretter midten. Forsikre deg om at pakningen er godt festet for å unngå lekkasje av kald luft. En dårlig festet pakning kan redusere energieffektiviteten.

Hvordan fjerne en skuff fra kjøleskapet?

Trekk skuffen til stopp, vipp den oppover og trekk til den er fjernet. For å sette den tilbake, gjør trinnene i motsatt rekkefølge. Kontroller at skuffen er riktig satt inn på skinnen.

Hvordan bytte et dørhengsel?

Fjern først dørene (krever to personer). Koble fra strømmen. Skru ut skruene på øvre og nedre hengsel. Koble fra kabler og slanger. Monter det nye hengslet i motsatt rekkefølge. Merk: dørene er tunge og hengslene må håndteres forsiktig.

Hvor finner jeg reservedeler til Samsung RS54N3003EF kjøleskapet mitt?

Gå til Samsung Support-nettstedet: http://samsung.com/support. Skriv inn modellkoden (angitt på strekkodelappen nederst til venstre på apparatet) for å sjekke tilgjengelige deler. Kontroller at delens navn samsvarer med illustrasjonen i manualen.

Hvilke verktøy er nødvendige for vedlikehold?

Du trenger en stjerneskrutrekker, en flatt skrutrekker, en nøkkel 10 mm, en nøkkel 11 mm, en pipe- eller fastnøkkel 8 mm og 10 mm. Disse verktøyene følger ikke med apparatet.

Kan jeg bytte om døråpningen selv?

Ja, prosedyren er beskrevet i manualen. Den krever minst to personer. Koble fra strømkabelen før du begynner. For modeller med håndtak, bytt om håndtakene først. Følg trinnene nøye for å unngå skade.

Hvilke sikkerhetstiltak bør tas?

Koble alltid apparatet fra strømmen før inngrep. Bruk vernehansker. For tunge operasjoner (dører, ombytting), få hjelp. Uautoriserte reparasjoner ugyldiggjør garantien.

Hva gjør jeg hvis dørpakningen lekker?

Kontroller at pakningen er riktig plassert og ikke revet. Bytt den om nødvendig i henhold til demonterings- og monteringsprosedyren. En slitt eller dårlig festet pakning kan føre til overforbruk av energi.

Beholdes garantien hvis jeg reparerer selv?

Reparasjoner av uautoriserte tjenesteleverandører eller selvutførte reparasjoner som ikke følger instruksjonene, kan ugyldiggjøre garantien. Samsung fraskriver seg ethvert ansvar for skader. For komplekse reparasjoner (hengslene), kontakt en autorisert fagperson.

BRUKSANVISNING RS54N3003EF SAMSUNG

For at fjerne pakningen

Skub styr og slange

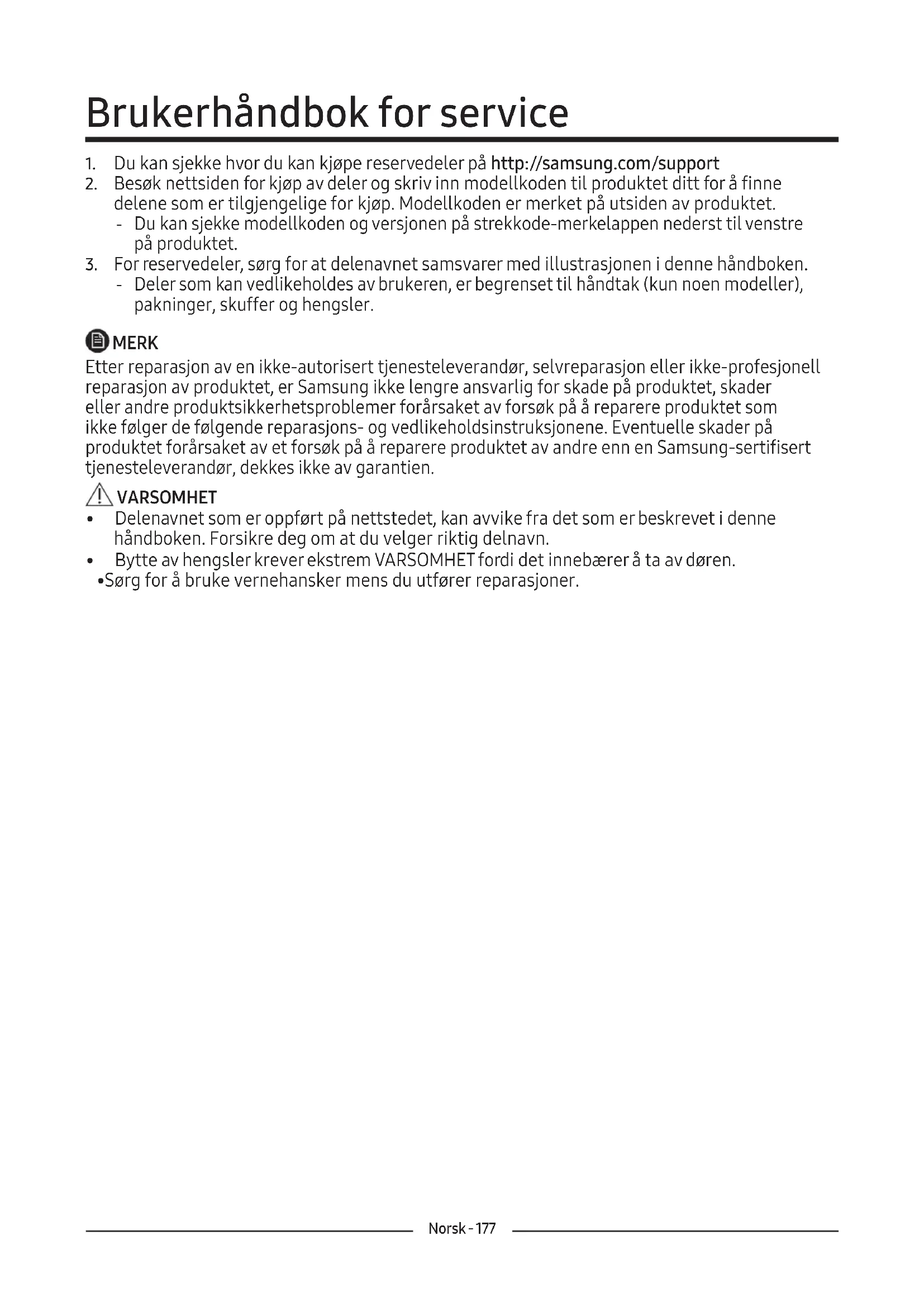

Brukerhåndbok for service

1. Du kan sjekke hvor du kan kjøpe reservedeler på http://samsung.com/support
2. Besøk nettsiden for kjøp av deler og skriv inn modellkoden til produktet ditt for å finne delene som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkoden og versjonen på strekkode-merkelappen nederst til venstre på produktet.
4. For reservedeler, sørg for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan vedlikeholdes av brukeren, er begrenset til håndtak (kun noen modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvreparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke lengre ansvarlig for skade på produktet, skader eller andre produktsikkerhetsproblemer forårsaket av forsøk på å reparere produktet som ikke følger de følgende reparasjons- og vedlikeholdsinstruksjonene. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre enn en Samsung-sertifisert tjenesteleverandør, dekkes ikke av garantien.

VARSOMHET

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er beskrevet i denne håndboken. Forsikre deg om at du velger riktig delnavn.
• Bytte av hengsler krever ekstrem VARSOMHET fordi det innebærer å ta av døren.
• Sørg for å bruke vernehansker mens du utfører reparasjoner.

Den faktiske illustrasjonen og de medfølgende delene av kjøleskapet kan variere, avhengig av modell og land.

Modellnavnet ser slik ut: RS54 ** 3 ****, RS52 ** 3 ****, RS50 ** 3 ****, Hva som erstatter asteriskene kan variere avhengig av modell.

• Når du bytter ut dørhåndtaket, må du passe på å ikke ripe fronten av døren.
• Press håndtakene hardt på plass ved håndtaksstøttene. Forsikre deg om at det ikke er noe gap mellom håndtaksstøttene og døren.
• Fest skruene godt når du fester håndtaket.
  Kontroller at håndtaket er godt festet før du bruker produktet.

Verktøy kreves (ikke inkludert)

For å løsne håndtakene

MERK

Denne framgangsmåten gjelder både kjøleskap og fryseboks.

1. Håndtaksenheter er plassert foran på kjøleskapsdøren.

1. Sett det lille skrujernet med flatt hode i hullet på bunnen avhåndtaket og trekk håndtaksenheten ut til forsiden med å snu skrujernet til den ene siden.

Snu enheten til den ene siden for å demontere fra bunnposisjonen

1. Skru ut 4 skruer for å demontere hettehåndtaket og støttehåndtaket.

1. Trekk støttehåndtaket ut med sekskantnøkkel som vist eller med flathode-skrujern til å skyve ut baksiden.

VARSOMHET

Forsikre deg om at du fester pakningen ordentlig. Ellers kan kald luft fra kjøleskapet lekke.

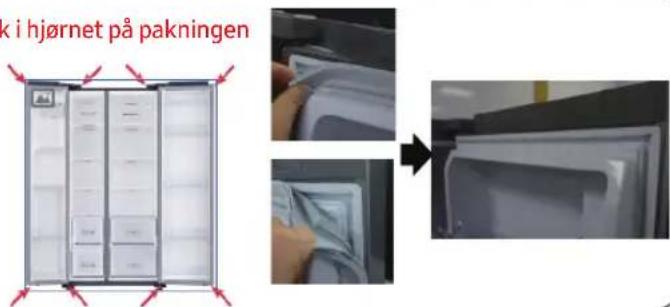

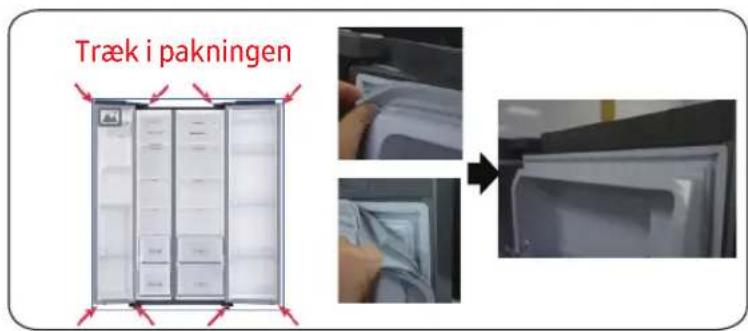

For å fjerne pakningen

Trekk i hjørnet på pakningen

k i hjørnet på pakningen

1. Trekk i de fire hjørnene av pakningen.

2. Trekk midten av pakningen.

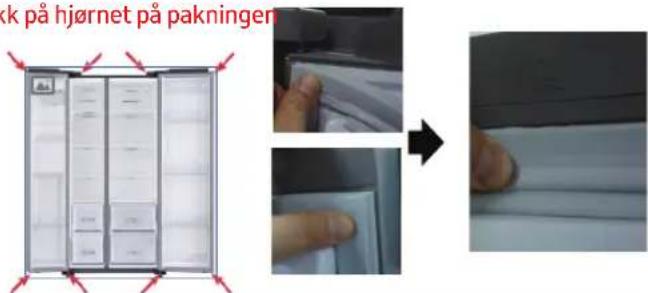

For å bytte ut pakningen

Trykk på hjørnet på pakningen

ck på hjørnet på pakningen

1. Trykk på de fire hjørnene av pakningen.

2. Trykk på midten av pakningen.

Kontroller at skuffen er satt riktig inn i skinnen under montering.

For å ta ut skuffen

For å feste skuffene på nytt

For å sette på plass skuffene igjen, følg omvendt rekkefølge av de respektive stegene for å fjerne dem.

Utskifting av hengsel

For å skifte hengslene må du fjerne dørene først.

VARSOMHET

• Når du tar av dørene, må du være ekstrem forsiktig fordi dørene er tunge.
• Før du skifter hengslene, må du legge ned et mykt dekke, som papp på gulvet, for å forhindre riper på døren när du legger dørene ned.
• Ettersom hengslene må håndteres forsiktig og byttes ut av to eller flere personer, anbefaler vi at du ber om profesjonell teknisk service.
• Hvis du fjerner hengsler uten å holde døren, kan døren falle og forårsake personskade.
• Forsikre deg om at akselen strammes godt på hengselen.
• Kontroller at hengselen er festet til skapet.
• Forsikre deg om at ledninger er er riktig tilkoblet.
  • Vær forsiktig så du ikke skader ledningene när du festertoppdekselet.

ADVARSEL

• Velting / nedlegging av kjøleskapet krever minimum 2 personer.

Verktøy kreves (ikke inkludert)

Stjernejern-skrutrekker Flat skrutrekker 11 mm nøkkel

10 mm pipenøkkel 8 mm pipenøkkel 10 mm skiftenøkkel

For modeller med håndtak, snu håndtakene først. (For detaljert informasjon, se "Snu dørhåndtakets posisjon (For modeller med stang-håndtak)" seksjon.)

1. Koble fra strømledningen, og fjern 1 dekselskrue med en stjerneskrutrekker. Åpne deretter frysedøren og trekk i krokene på sidene for å løsne dekselet. Løft dekselet mot deg for å løsne det.

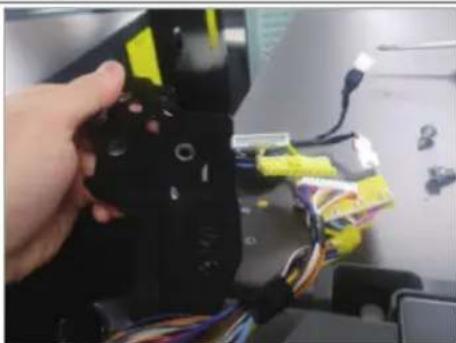

1. Koble fra de to øverste kamrene.

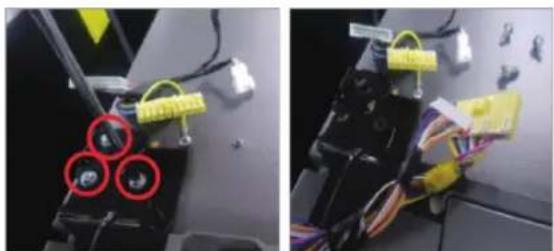

1. Fjern de tre boltene som holder hengselen.

1. Demonter topphengselen fra

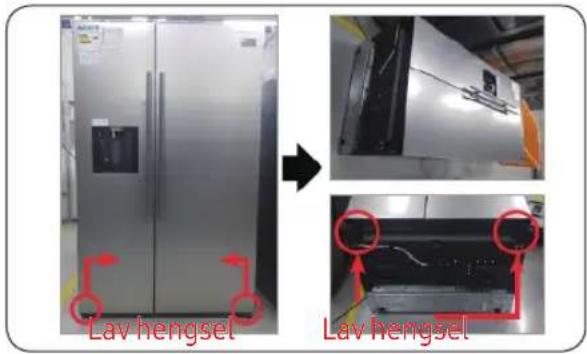

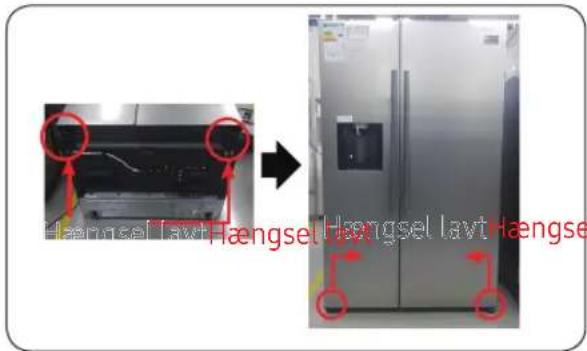

Lav hengsel Lav hengsel

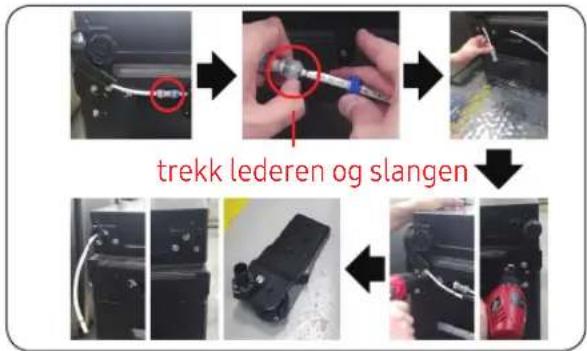

trekk lederen og slangen

1. Koble fra strømledningen.
2. Legg settet ned.

Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.

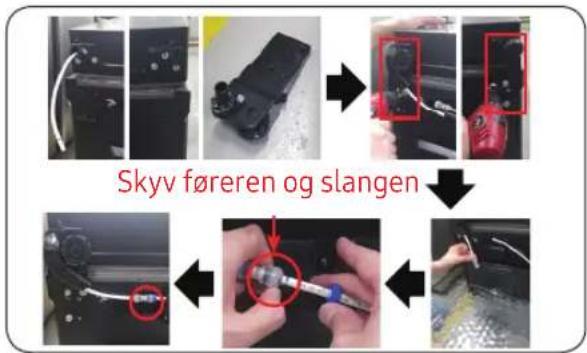

1. Koblefraslangen. (Bare hengsel lavt til venstre)
2. Utgående vann i slangen. (Bare hengsel lavt til venstre)
3. Fjern bolten (3ea). (Bruk skiftenøkkel eller 10 mm fastnøkkel)

4. Fjern hengsel lav H / V.

5. Monter hengselen lavt på bunnen. (Bruk skiftenøkkel eller 10 mm fastnøkkel)

6. Koble til slange (bare hengsel lavt til venstre)
7. Montervann-inn-slangen. (Bare hengsel lavt til venstre)

Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.

1. Monter hengsel lavt H / V.
2. Sett opp settet.
