RS54N3003EF - Lodówka SAMSUNG - Bezpłatna instrukcja obsługi

Marka	Samsung
Model	RS54N3003EF
Typ produktu	Lodówka z zamrażalnikiem (kombinowana)
Kategoria	Lodówka
Łatwość konserwacji	Części naprawialne przez użytkownika: uchwyty (niektóre modele), uszczelki, szuflady i zawiasy
Naprawialność	Ograniczona do uchwytów, uszczelek, szuflad i zawiasów
Wymagane narzędzia	Wkrętak krzyżakowy, wkrętak płaski, klucz 10 mm, klucz 11 mm, klucz nasadowy 8 mm i 10 mm
Zasady bezpieczeństwa	Odłączyć zasilanie przed jakąkolwiek ingerencją. Nosić rękawice ochronne. Wymaga dwóch osób do przenoszenia i odwracania drzwi.
Obsługa drzwi	Drzwi są bardzo ciężkie: usuwać je ostrożnie we dwie osoby. Przewidzieć miękką podkładkę, aby uniknąć zarysowań.
Części zamienne	Dostępne na stronie Samsung Support: http://samsung.com/support
Kod modelu	Podany na etykiecie z kodem kreskowym na dole po lewej stronie urządzenia
Uszczelka	Sprawdzić szczelność, aby uniknąć wycieków zimnego powietrza. Pociągnąć narożniki, a następnie środek, aby zdemontować.
Uchwyty	Demontować za pomocą małego wkrętaka płaskiego włożonego w otwór osłony. Przy montażu mocno docisnąć wsporniki.
Szuflady	Pociągnąć do oporu, przechylić do góry, aby wyjąć. Montować w odwrotnej kolejności. Sprawdzić prawidłowe włożenie do szyny.
Zawiasy	Wymiana wymaga zdjęcia drzwi. Uwaga na przewody. Używać kluczy 10 mm. Zalecane skorzystanie z usług profesjonalisty.
Odwracanie drzwi	Możliwe według procedury opisanej w instrukcji. Odłączyć zasilanie przed. Wymaga dwóch osób.
Zasilanie	Odłączyć przewód zasilający przed jakąkolwiek czynnością konserwacyjną lub odwracaniem drzwi.
Gwarancja	Szkody spowodowane nieautoryzowaną lub nieprofesjonalną naprawą nie są objęte gwarancją.
Wsparcie techniczne	Do wymiany zawiasów zaleca się skorzystanie z autoryzowanego serwisu technicznego Samsung.

Często zadawane pytania - RS54N3003EF SAMSUNG

Jak wymienić uchwyt lodówki?

Włóż mały wkrętak płaski w otwór na dole osłony uchwytu wspornika. Pociągnij zespół do przodu, obracając wkrętak. Odkręć 4 śruby, aby zdemontować osłonę i uchwyt wspornika. Aby zamontować, mocno dociśnij wsporniki i dokręć śruby. Uważaj, aby nie porysować drzwi.

Jak wymienić uszczelkę drzwi?

Pociągnij 4 narożniki uszczelki na zewnątrz, a następnie pociągnij środek. Aby założyć, najpierw wciśnij 4 narożniki, a następnie środek. Upewnij się, że uszczelka jest dobrze zamocowana, aby uniknąć wycieków zimnego powietrza. Nieprawidłowo zamocowana uszczelka może zmniejszyć efektywność energetyczną.

Jak wyjąć szufladę z lodówki?

Pociągnij szufladę do oporu, przechyl ją do góry i ciągnij, aż zostanie wyjęta. Aby ją ponownie włożyć, wykonaj czynności w odwrotnej kolejności. Sprawdź, czy szuflada jest prawidłowo włożona w szynę.

Jak wymienić zawias drzwi?

Najpierw usuń drzwi (wymaga dwóch osób). Odłącz zasilanie. Odkręć śruby górnego i dolnego zawiasu. Odłącz kable i przewody. Zamontuj nowy zawias w odwrotnej kolejności. Uwaga: drzwi są ciężkie, a zawiasy należy obchodzić ostrożnie.

Gdzie znaleźć części zamienne do mojej lodówki Samsung RS54N3003EF?

Odwiedź stronę Samsung Support: http://samsung.com/support. Wprowadź kod modelu (podany na etykiecie z kodem kreskowym na dole po lewej stronie urządzenia), aby sprawdzić dostępne części. Upewnij się, że nazwa części odpowiada ilustracji w instrukcji.

Jakie narzędzia są potrzebne do konserwacji?

Będziesz potrzebować wkrętaka krzyżakowego, wkrętaka płaskiego, klucza 10 mm, klucza 11 mm, klucza nasadowego 8 mm i 10 mm. Te narzędzia nie są dostarczane z urządzeniem.

Czy mogę samodzielnie odwrócić kierunek otwierania drzwi?

Tak, procedura jest opisana w instrukcji. Wymaga co najmniej dwóch osób. Odłącz przewód zasilający przed rozpoczęciem. W modelach z uchwytami najpierw odwróć uchwyty. Uważnie postępuj zgodnie z krokami, aby uniknąć uszkodzeń.

Jakie środki ostrożności należy podjąć?

Zawsze odłączaj urządzenie przed jakąkolwiek ingerencją. Noś rękawice ochronne. Przy ciężkich manipulacjach (drzwi, odwracanie) poproś o pomoc. Nieautoryzowane naprawy unieważniają gwarancję.

Co zrobić, jeśli moja uszczelka drzwi przecieka?

Sprawdź, czy uszczelka jest prawidłowo ułożona i nie jest rozdarta. W razie potrzeby wymień ją, postępując zgodnie z procedurą demontażu i montażu. Zużyta lub nieprawidłowo zamocowana uszczelka może prowadzić do nadmiernego zużycia energii.

Czy gwarancja pozostaje ważna, jeśli sam dokonam naprawy?

Naprawy przez nieautoryzowanego usługodawcę lub samodzielne naprawy niezgodne z instrukcjami mogą unieważnić gwarancję. Samsung nie ponosi odpowiedzialności za szkody. W przypadku skomplikowanych napraw (zawiasów) skorzystaj z usług autoryzowanego profesjonalisty.

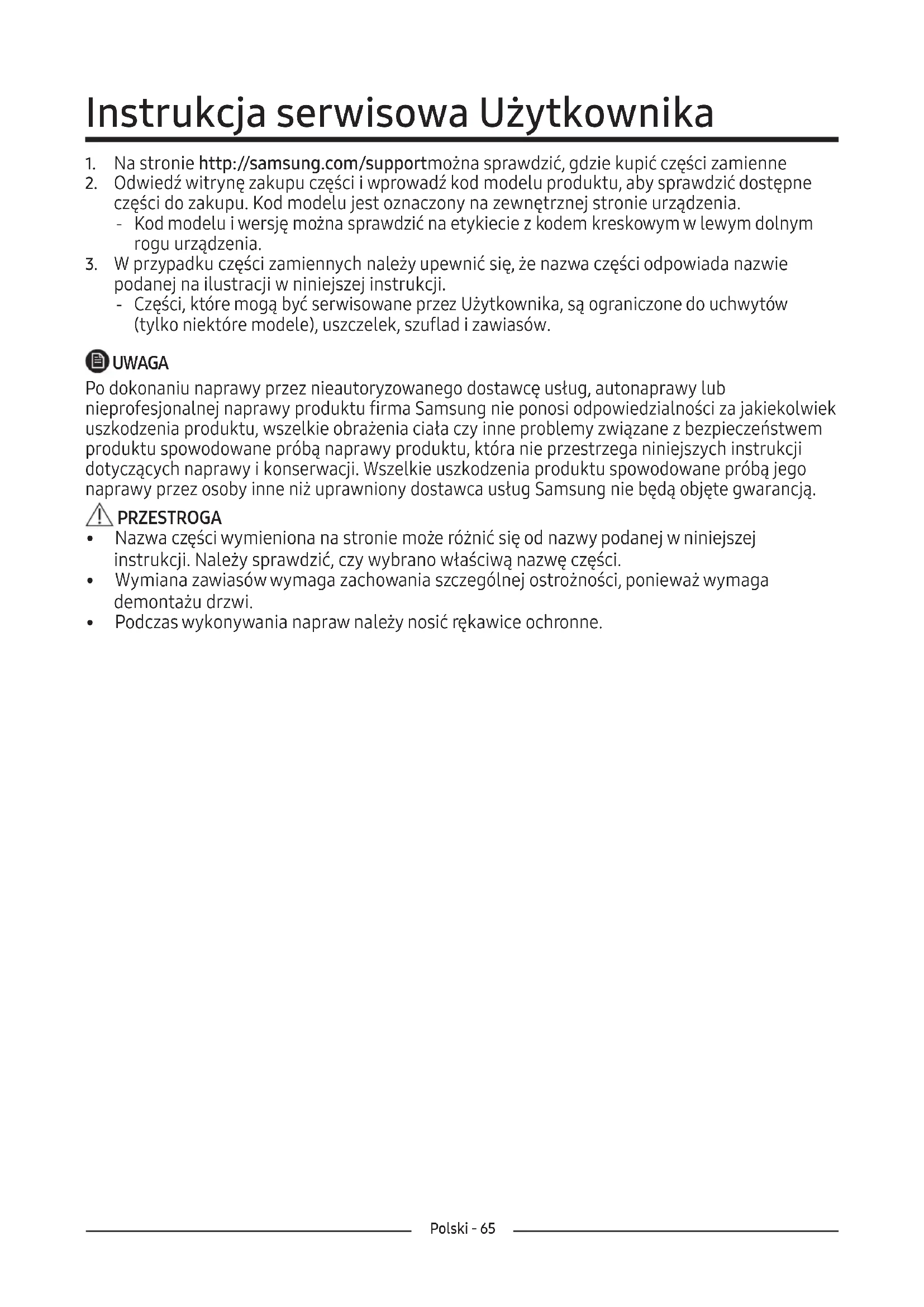

INSTRUKCJA OBSŁUGI RS54N3003EF SAMSUNG

Instrukcja serwisowa Użytkownika

1. Na stronie http://samsung.com/supportmożna sprawdzić, gdzie kupić części zamienne
2. Odwiedź witrynę zakupu części i wprowadź kod modelu produktu, aby sprawdzić dostępne części do zakupu. Kod modelu jest oznaczony na zewnętrznej stronie urządzenia.
3. Kod modelu i wersję można sprawdzić na etykiecie z kodem kreskowym w lewym dolnym rogu urządzenia.
4. W przypadku części zamiennych należy upewnić się, że nazwa części odpowiada nazwie podanej na ilustracji w niniejszej instrukcji.
5. Części, które mogą być serwisowane przez Użytkownika, są ograniczone do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Po dokonaniu naprawy przez nieautoryzowanego dostawcę usług, autonaprawy lub nieprofesjonalnej naprawy produktu firma Samsung nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu, wszelkie obrażenia ciała czy inne problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy produktu, która nie przestrzega niniejszych instrukcji dotyczących naprawy i konserwacji. Wszelkie uszkodzenia produktu spowodowane próbą jego naprawy przez osoby inne niż uprawniony dostawca usług Samsung nie będą objęte gwarancją.

PRZESTROGA

• Nazwa części wymieniona na stronie może różnić się od nazwy podanej w niniejszej instrukcji. Należy sprawdzić, czy wybrano właściwą nazwę części.
• Wymiana zawiasów wymaga zachowania szczególnej ostrożności, ponieważ wymaga demontażu drzwi.
• Podczas wykonywania napraw należy nosić rękawice ochronne.

Rzeczywisty wygląd lodówki może się różnic w zależności od modelu i kraju.

Nazwa modelu wygląda tak: RS54**3****, RS52**3****, RS50**3****, to, co zastępuje gwiazdki, może się różnić w zależności od modelu. Gwiazdka(y) w kodzie modelu wskazuje model wariantu i zastępuje (0–9) lub (A-Z) w kodzie modelu.

PRZESTROGA

• Podczas wymiany uchwytu drzwi należy uważać, aby nie porysować frontu drzwi.
• Mocno naciśnij uchwyty przy wspornikach. Sprawdź, czy nie ma szczeliny między wspornikami a drzwiami.
• Podczas mocowania uchwytu mocno dokręć śruby.
• Przed rozpoczęciem korzystania z urządzenia należy sprawdzić, czy uchwyt jest mocno zamocowany.

Wymagane narzędzia (poza zestawem)

Śrubokręt krzyżakowy

Aby odłączyć uchwyty

UWAGA

Ta procedura dotyczy zarówno lodówki, jak i zamrażarki.

1. Zespoły uchwytów znajdują się z przodu drzwiczek chłodziarki.

2. Włożyć mały płaski przyrząd montażowy do otworu w dolnej części uchwytu wspornika pokrywy i wyciągnąć zespół uchwytu do przodu, obracając narzędzie prowadzące na jedną stronę.

Obrócić zespół uchwytu na jedną stronę, aby go zdemontować w pobliżu dolnego położenia

1. Wykręcić 4 śruby, aby zmontować uchwyt wspornika pokrywy i uchwyt wspornika.

1. Wyciągnąć uchwyt wspornika za pomocą klucza sześciokątnego, jak pokazano na rysunku, lub wkrętaka z główką śrubokręta, popychając tylną stronę.

Wymiana uszczelki

PRZESTROGA

Upewnij się, że uszczelka jest prawidłowo zamocowaną. W przeciwnym razie z zamrażarki może uchodzić zimne powietrze.

W celu wymontowania uszczelki

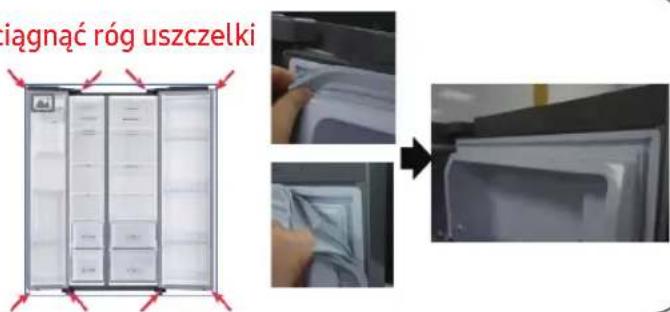

Wyciągnąć róg uszczelki

iągnąć róg uszczelki

1. Wyciągnąć 4 rogi uszczelki.
2. Wyciągnąć środek uszczelki.

Aby wymienić uszczelkę

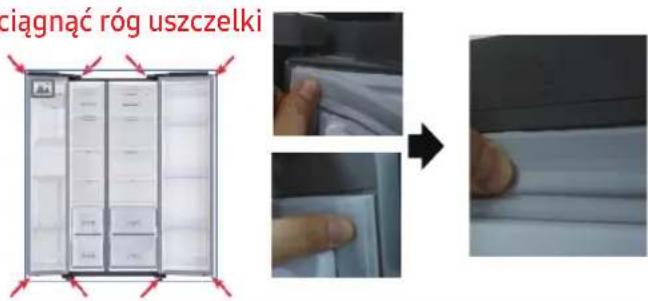

Wyciągnąć róg uszczelki

ciągnąć róg uszczelki

1. Popchnąć 4 rogi uszczelki.
2. Popchnąć środek uszczelki.

1. Popchnąć 4 rogi uszczelki.
2. Popchnąć środek uszczelki.

PRZESTROGA

W trakcie montażu sprawdź, czy szuflada jest prawidłowo wsunięta do szyny.

W celu wymontowania szuflady

1. Wysunąć szufladę do oporu.
2. Przechylić szufladę do góry i wyciągnąć ją, aż do jej wyjęcia.

Aby ponownie zamontować szuflady

Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu.

Wymiana zawiasu

Aby wymienić zawiasy, najpierw należy wymontować drzwi.

PRZESTROGA

• Podczas zdejmowania drzwi należy zachować szczególną ostrożność ze względu na ich ciężar.
• Przed wymianą zawiasów należy położyć na drzwiach miękką podkładkę jak np. tekturę na podłogę, aby zapobiec zarysowaniu drzwi podczas ich opuszczania.
• Ponieważ z zawiasami należy obchodzić się ostrożnie, a ich wymieniana wymaga co najmniej dwóch osób, zaleca się kontakt z profesjonalną obstługą techniczną.
• Jeśli zawias zostanie wyjęty bez przytrzymania drzwi, może dojść do upadku drzwi lub osoby i obrażeń ciała.
• Sprawdzić, czy czop zawiasu jest dobrze spasowany z zawiasem.
• Sprawdzić, czy zawias jest mocno przymocowany do szafy urządzenia.
• Sprawdzić, czy złącza zasilania są prawidłowo podłączone.
• Należy uważać, aby nie uszkodzić przewodów podczas mocowania pokrywy górnej.

OSTRZEŻENIE

• Przechylanie/układanie w pozycji poziomej chłodziarki wymaga co najmniej 2 osób.
• Przed odwróceniem drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (poza zestawem)

Śrubokręt krzyżakowy Śrubokręt płaski Klucz 11 mm

Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz zwykły 10 mm

Odwracanie drzwi

UWAGA

W przypadku modeli z uchwytami najpierw należy odwrócić te uchwyty. (Szczegółowe informacje znajdują się w rozdziale „Odwracanie położenia uchwytu drzwi (w przypadku modeli z uchwytami poręczowymi)”.)

1. Odłączyć przewód zasilający i śrubokrętem krzyżakowym odkręcić 1 śrubę pokrywy. Następnie otworzyć drzwiczki zamrażarki i pociągnąć zaczepy po bokach, aby poluzować pokrywę. Unieść pokrywę do siebie, aby ją odłączyć.

2. Odłączyć dwie górne obudowy.

3. Wykręcić trzy śruby mocujące zawias.

4. Wymontować górny zawias

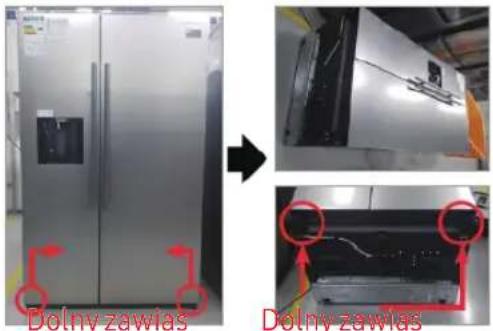

Dolny zawias Dolny zawias

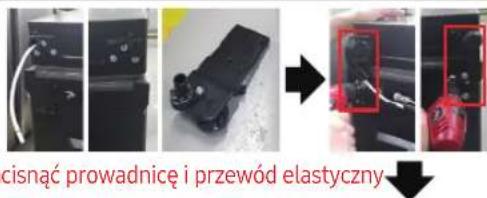

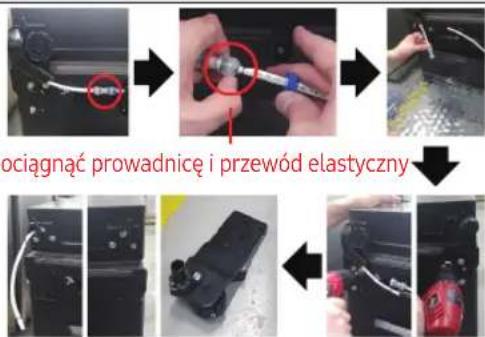

ociągnąć prowadnicę i przewód elastyczny

cisnąć prowadnicę i przewód elastyczny

Dolny zawias Dolny zawias Dolny zawias Dolny zawias Dolny zawias Dolny zawias

1. Odłączyć przewód zasilający.
2. Ułożyć zestaw.

Musi pracować więcej niż 2 osoby.

Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

1. Odłączyć przewód elastyczny. (Tylko zawias dolny lewy)
2. Woda wydechu w wężu. (Tylko zawias dolny lewy)
3. Wykręcić śrubę (3ea). (Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)
4. Wymontować dolny zawias P/L.
5. Zamontować dolny zawias u spodu. (Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)
6. Podłączyć przewód elastyczny (tylko zawias dolny lewy)
7. Woda zbiorcza w wężu. (Tylko zawias dolny lewy)

Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

1. Zamontować dolny zawias P/L.
2. Założyć zestaw.

Musi pracować więcej niż 2 osoby.

Návod k obsluze

Odstránenie tesnenia

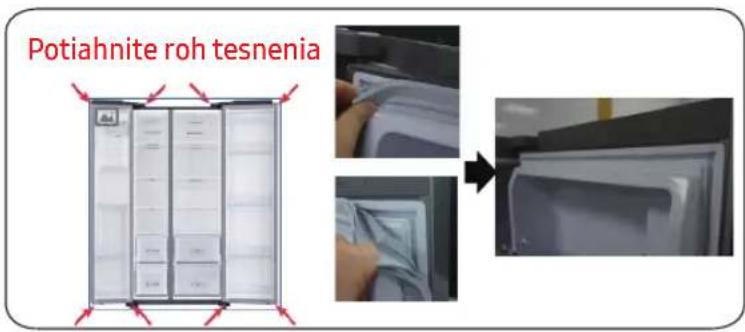

Potiahnite roh tesnenia

1. Potiahnite 4 rohy tesnenia.
2. Potiahnite stred tesnenia.

Výmena tesnenia

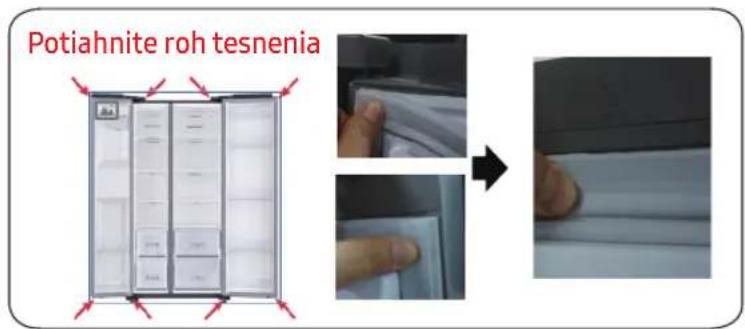

Potiahnite roh tesnenia

1. Zatlačte 4 rohy tesnenia.
2. Zatlačte stred tesnenia.
