Znamka	Samsung
Model	RS54N3003EF
Vrsta izdelka	Kombinirani hladilnik z zamrzovalnim delom
Kategorija	Hladilnik
Enostavnost vzdrževanja	Deli, ki jih lahko uporabnik popravi: ročaji (nekateri modeli), tesnila, predali in tečaji
Popravljivost	Omejena na ročaje, tesnila, predale in tečaje
Potrebno orodje	Križni izvijač, ploščati izvijač, ključ 10 mm, ključ 11 mm, nastavni ključ 8 mm in 10 mm
Varnostna navodila	Pred kakršnim koli posegom odklopite napajanje. Nosite zaščitne rokavice. Za premikanje in obračanje vrat sta potrebni dve osebi.
Ravnanje z vrati	Vrata so zelo težka: previdno jih odstranite z dvema osebama. Za preprečevanje prask uporabite mehko podlogo.
Nadomestni deli	Na voljo na spletni strani Samsung Support: http://samsung.com/support
Koda modela	Navedena na črtni kodi spodaj levo na napravi
Tesnilo	Preverite tesnost, da preprečite uhajanje hladnega zraka. Za odstranitev povlecite vogale, nato sredino.
Ročaji	Odstranite z majhnim ploščatim izvijačem, vstavljenim v luknjo pokrova. Pri ponovnem nameščanju trdno pritisnite na nosilce.
Predali	Povlecite do konca, nagnite navzgor, da ga odstranite. Ponovno namestite v obratnem vrstnem redu. Preverite, ali je pravilno vstavljen v vodilo.
Tečaji	Zamenjava zahteva odstranitev vrat. Pazite na kable. Uporabite ključe 10 mm. Priporočljivo je, da to opravi strokovnjak.
Obračanje vrat	Možno po postopku, opisanem v navodilih. Pred tem odklopite napajanje. Potrebni sta dve osebi.
Napajanje	Pred kakršnim koli vzdrževalnim delom ali obračanjem vrat odklopite napajalni kabel.
Garancija	Poškodbe, ki so posledica nepooblaščenega ali nestrokovnega popravila, niso kritne.
Tehnična podpora	Za zamenjavo tečajev je priporočljivo, da se obrnete na pooblaščeni strokovni tehnični servis Samsung.

Pogosto zastavljena vprašanja - RS54N3003EF SAMSUNG

Kako zamenjati ročaj hladilnika?

Vstavite majhen ploščati izvijač v luknjo na dnu pokrova nosilca ročaja. Povlecite sklop naprej, medtem ko obračate izvijač. Odvijte 4 vijake, da odstranite pokrov in nosilec ročaja. Za ponovno namestitev trdno pritisnite na nosilce in privijte vijake. Pazite, da ne opraskate vrat.

Kako zamenjati tesnilo vrat?

Povlecite 4 vogale tesnila navzven, nato povlecite sredino. Za namestitev najprej potisnite 4 vogale, nato sredino. Prepričajte se, da je tesnilo dobro pritrjeno, da preprečite uhajanje hladnega zraka. Slabo pritrjeno tesnilo lahko zmanjša energetsko učinkovitost.

Kako odstraniti predal iz hladilnika?

Povlecite predal do konca, nagnite ga navzgor in povlecite, dokler ni odstranjen. Za ponovno namestitev sledite korakom v obratnem vrstnem redu. Preverite, ali je predal pravilno vstavljen v vodilo.

Kako zamenjati tečaj vrat?

Najprej odstranite vrata (potrebni sta dve osebi). Odklopite napajanje. Odstranite vijake zgornjega in spodnjega tečaja. Odklopite kable in cevi. Novi tečaj namestite v obratnem vrstnem redu. Pozor: vrata so težka in tečaji zahtevajo previdno rokovanje.

Kje najdem nadomestne dele za moj hladilnik Samsung RS54N3003EF?

Obiščite spletno stran Samsung Support: http://samsung.com/support. Vnesite kodo modela (navedena na črtni kodi spodaj levo na napravi), da preverite razpoložljive dele. Prepričajte se, da ime dela ustreza sliki v priročniku.

Katera orodja so potrebna za vzdrževanje?

Potrebovali boste križni izvijač, ploščati izvijač, ključ 10 mm, ključ 11 mm, nastavni ključ 8 mm in 10 mm. Ta orodja niso priložena napravi.

Ali lahko sam obrnem smer odpiranja vrat?

Da, postopek je opisan v navodilih. Potrebni sta vsaj dve osebi. Pred začetkom odklopite napajalni kabel. Pri modelih z ročaji najprej obrnite ročaje. Natančno sledite korakom, da preprečite poškodbe.

Kakšne varnostne ukrepe je treba upoštevati?

Pred vsakim posegom vedno odklopite napravo. Nosite zaščitne rokavice. Pri težkih opravilih (vrata, obračanje) si pomagajte. Nepooblaščena popravila razveljavijo garancijo.

Kaj storiti, če moje tesnilo vrat pušča?

Preverite, ali je tesnilo pravilno nameščeno in ni strgano. Po potrebi ga zamenjajte po postopku odstranitve in ponovne namestitve. Obrabljeno ali slabo pritrjeno tesnilo lahko povzroči prekomerno porabo energije.

Ali garancija ostane veljavna, če popravim sam?

Popravila s strani nepooblaščenega servisa ali samopopravila, ki niso v skladu z navodili, lahko razveljavijo garancijo. Samsung ne prevzema odgovornosti za morebitne poškodbe. Za zahtevnejša popravila (tečaji) se obrnite na pooblaščenega strokovnjaka.

NAVODILA ZA UPORABO RS54N3003EF SAMSUNG

1. Odspojite gornju šarku.

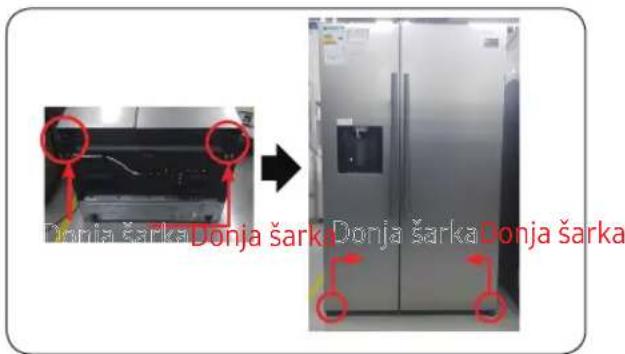

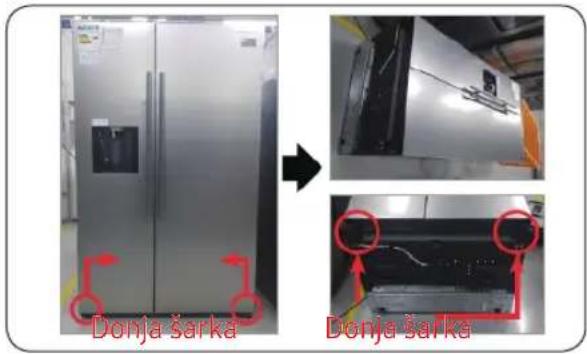

Donja šarka Donja šarka

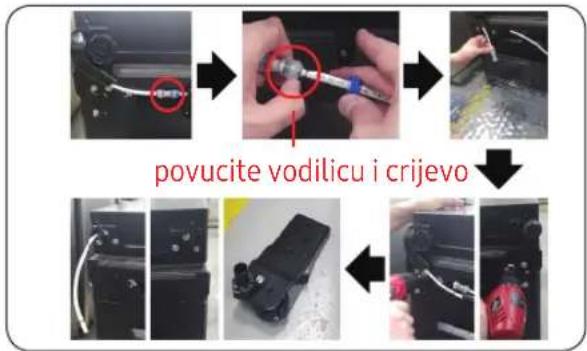

povucite vodilicu i crijevo

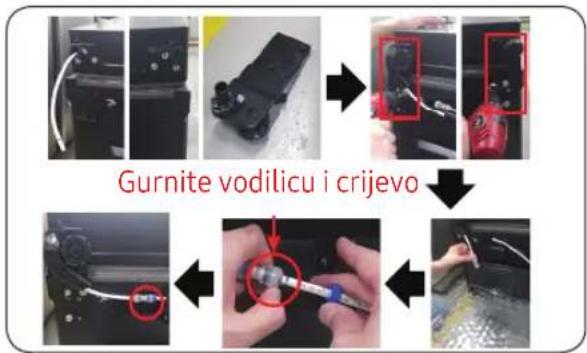

Gurnite vodilicu i crijevo

Donja šarka Donja šarka Donja šarka Donja šarka

1. Odspojite kabel napajanja.
2. Položite set.

Lai iznemtu atvilktni

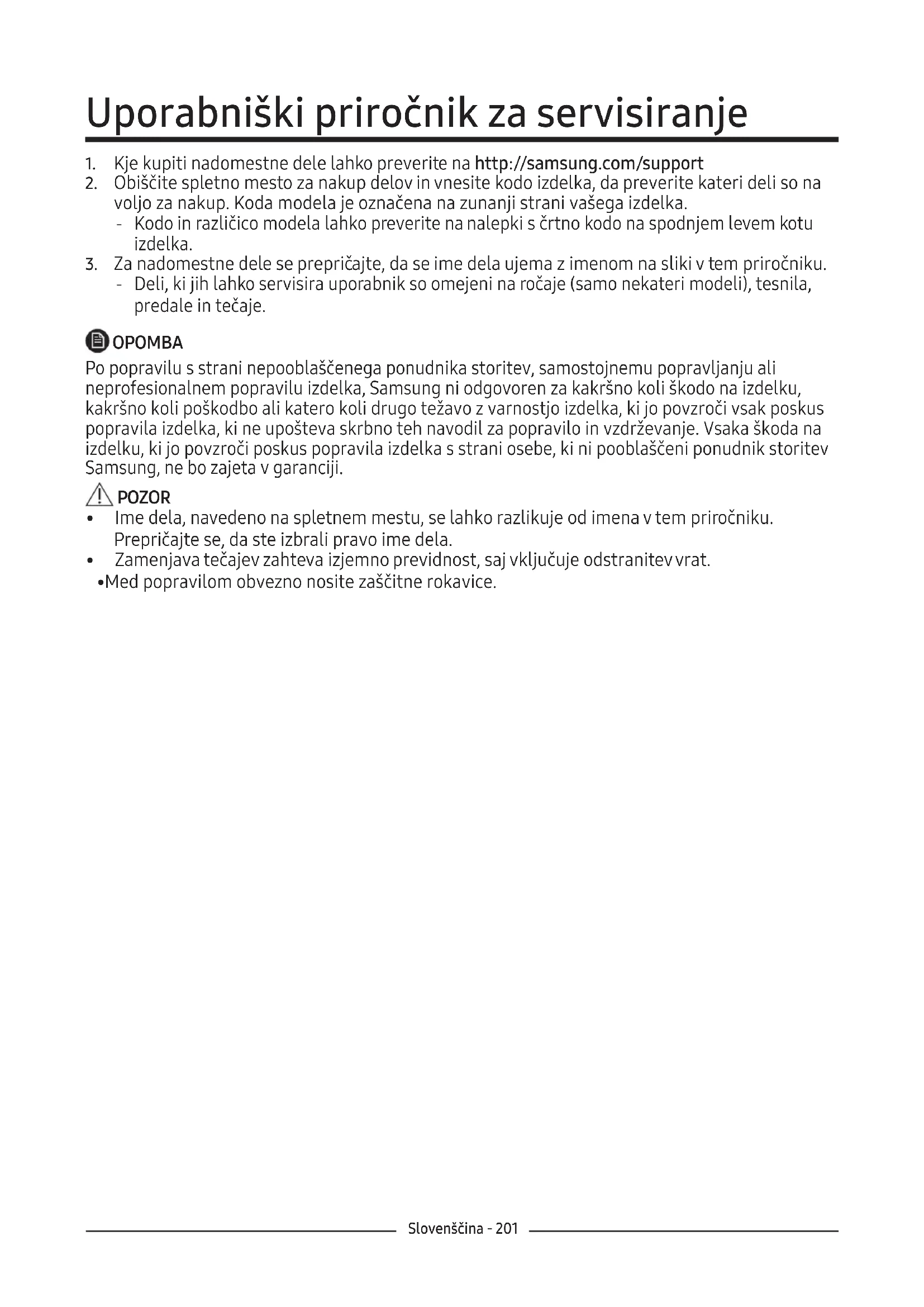

Uporabniški priročnik za servisiranje

1. Kje kupiti nadomestne dele lahko preverite na http://samsung.com/support
2. Obiščite spletno mesto za nakup delov in vnesite kodo izdelka, da preverite kateri deli so na voljo za nakup. Koda modela je označena na zunanji strani vašega izdelka.
3. Kodo in različico modela lahko preverite na nalepki s črtno kodo na spodnjem levem kotu izdelka.
4. Za nadomestne dele se prepričajte, da se ime dela ujema z imenom na sliki v tem priročniku.
5. Deli, ki jih lahko servisira uporabnik so omejeni na ročaje (samo nekateri modeli), tesnila, predale in tečaje.

OPOMBA

Po popravilu s strani nepooblaščenega ponudnika storitev, samostojnemu popravljanju ali neprofesionalnem popravilu izdelka, Samsung ni odgovoren za kakršno koli škodo na izdelku, kakršno koli poškodbo ali katero koli drugo težavo z varnostjo izdelka, ki jo povzroči vsak poskus popravila izdelka, ki ne upošteva skrbno teh navodil za popravilo in vzdrževanje. Vsaka škoda na izdelku, ki jo povzroči poskus popravila izdelka s strani osebe, ki ni pooblaščeni ponudnik storitev Samsung, ne bo zajeta v garanciji.

POZOR

• Ime dela, navedeno na spletnem mestu, se lahko razlikuje od imena v tem priročniku. Prepričajte se, da ste izbrali pravo ime dela.
• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje odstranitev vrat.

- Med popravilom obvezno nosite zaščitne rokavice.

Dejanski videz in priloženi deli hladilnika se lahko razlikujejo, odvisno od modela in države.

Ime modela je videti tako: RS54**3****, RS52**3****, RS50**3****, Kaj nadomesti zvezdice, se lahko razlikuje glede na model.

Zvezdica(e) v kodi modela označuje(jo) različico modela in lahko nadomesti(jo) (0-9) ali (A-Z) v kodi modela.

POZOR

• Pri zamenjavi ročaja na vratih pazite, da ne opraskate sprednje strani vrat.
• Trdno pritisnite ročaje na nosilce. Prepričajte se, da med nosilci in vrati ni nobene reže.
• Pri pritrditvi ročaja tesno privijte vijake.
  Pred uporabo izdelka preverite, ali je ročaj trdno pritrjen.

Potrebna orodja (niso priložena)

Izvijač Philips Izvijač z ravno glavo

Za odstranitev ročajev

OPOMBA

Ta postopek velja tako za hladilnik kot za zamrzovalnik.

1. Sklopi ročajev se nahajajo na sprednji strani vrat hladilnika.

1. Vstavite majhen gonilnik z ravno glavo v luknjo na dnu podpornega pokrova ročaja in povlecite sklop ročaja na sprednjo stran z obračanjem gonilnika na eno stran.

Obrnite sklop ročaja na eno stran tako, da se razstavi proti spodnjem položaju.

1. Odvijte 4 vijake, da razstavite nosilec in podporo ročaja.

1. Izvlecite podporo ročaja s pomočjo šest kotnega ključa, kot je prikazano, ali s pomočjo gonilnika z ravno glavo tako, da potiskate zadnjo stran.

Zamenjava tesnila

POZOR

Prepričajte se, da ste tesno pritrdili tesnilo. V nasprotnem primeru lahko uhaja hladen zrak iz hladilnika.

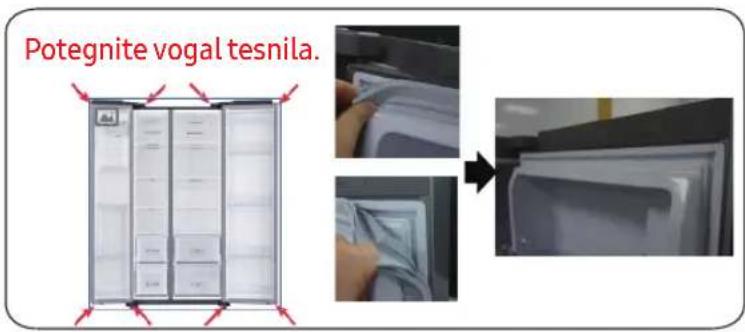

Odstranjevanje tesnila

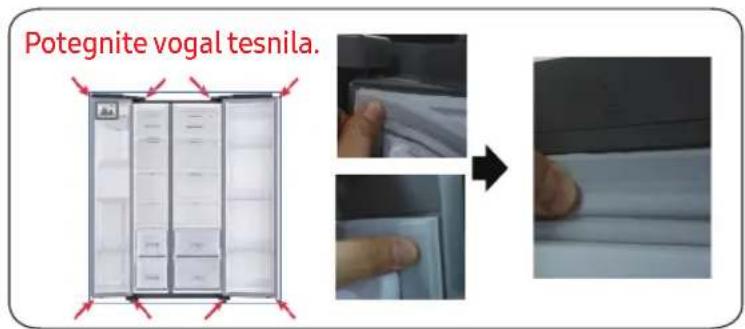

Potegnite vogal tesnila.

1. Potegnite 4 vogale tesnila.
2. Povlecite sredino tesnila.

Če želite zamenjati tesnilo

Potegnite vogal tesnila.

1. Potisnite 4 vogale tesnila.
2. Potisnite sredino tesnila.

Preverite, ali je predal med montažo pravilno vstavljen v tirnico.

Vnašanje predalov sledi obratnem vrstnem redu ustreznih korakov za njihovo odstranjevanje.

Zamenjava tečaja

• Pri odstranjevanju vrat bodite zelo previdni, ker so vrata težka.
- Preden zamenjate tečaje, na tla položite mehko podlago, na primer karton, da preprečite praske na vratih, ko vrata snamete.
- Ker je s tečaji treba skrbno ravnati in jih lahko zamenjata dve ali več oseb, vam priporočamo, da pokličete strokovno tehnično službo.
- Če odstranite tečaj, ne da bi držali vrata, lahko vrata padejo in povzročijo poškodbe.
- Prepričajte se, da je ovojnica na tečaju čvrsto pritrjena.
-Preverite, ali je tečaj trdno pritrjen na omarico.
- Prepričajte se, da so žični priključki pravilno priključeni.
- Pri pritrditvi zgornjega pokrova pazite, da ne poškodujete žic.

OPOZORILO

• Hladilnik naj premikata in montirata vsaj dve osebi.
• Odklopite napajalni kabel, preden začnete obračati vrata.

Potrebna orodja (niso priložena)

Izvijač Philips Izvijač z ravno glavo 11 mm vijačni ključ

Pri modelih z ročaji najprej obrnite ročaje. (Za podrobnejše informacije glejte razdelek "Sprememba položaja ročajev na vratih (pri modelih z ročaji)")

1. Odklopite napajalni kabel in odstranite 1 pokrivni vijak s pomočjo izvijača Phillips. Nato odprite vrata zamrzovalnika in potegnite kljuke na straneh, da zrahljate pokrov. Dvignite pokrov proti sebi, da ga odstranite.

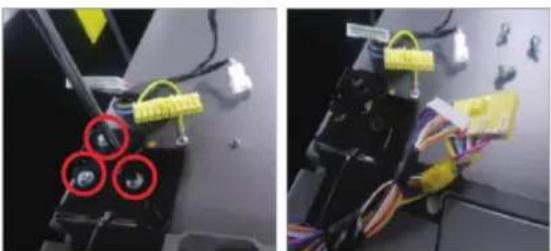

1. Odklopite obe zgornji ohišji.

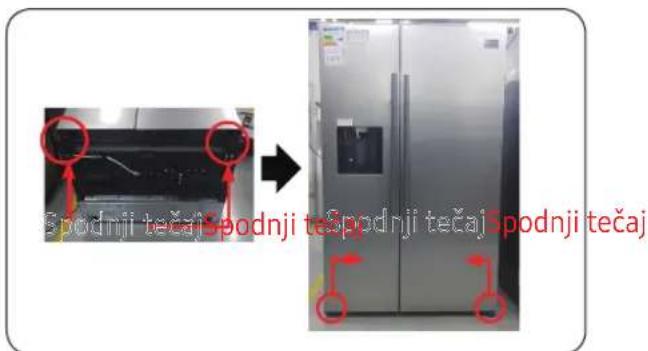

Spodnji tečaj Spodnji tečaj

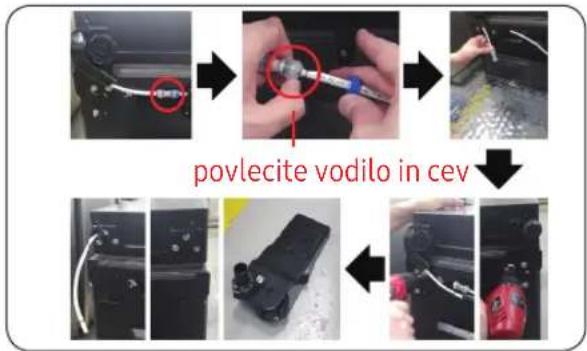

povlecite vodilo in cev

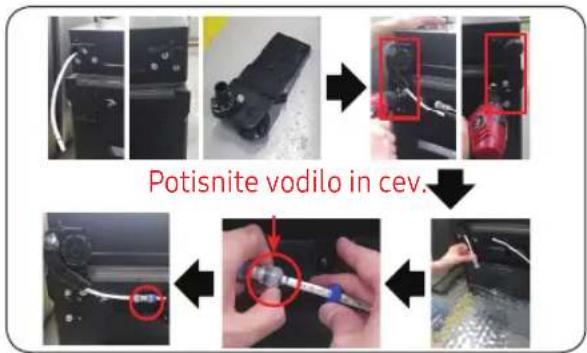

Potisnite vodilo in cev.

Podnji tečaj podnji tečaj podnji tečaj

1. Odklopite napajalni kabel.
2. Odložite komplet.

To mora delati več kot 2 osebi.

Pred izvajanjem zgoraj navedenih postopkov se prepričajte, da ste izklopili napajalni kabel.

1. Odklopitecev. (Samo levi spodnji tečaj)
2. Iztočite vodo iz cevi. (Samo levi spodnji tečaj)
3. Odstranitevijak(3ea). (Uporabite vijačni ključ ali 10-milimetrski vijačni ključ)
4. Odstranite spodnj tečaj D / L.
5. Tečaj sestavite nizko na dnu. (Uporabite vijačni ključ ali 10-milimetrski vijačni ključ)
6. Priključite cev (samo levi spodnji tečaj)
7. Priključite vodo v cev. (Samo levi spodnji tečaj)

Pred izvajanjem zgoraj navedenih postopkov se prepričajte, da ste izklopili napajalni kabel.

1. Sestavite spodnji tečaj D / L.
2. Postavite komplet.

To mora delati več kot 2 osebi.
