RS54N3003EF - Jääkaappi SAMSUNG - Ilmainen käyttöohje ja opas

Tuotemerkki	Samsung
Malli	RS54N3003EF
Tuotetyyppi	Yhdistelmäjääkaappi pakastinosastolla
Luokka	Jääkaappi
Huollettavuus	Käyttäjän itse korjattavissa olevat osat: kahvat (tietyt mallit), tiivisteet, laatikot ja saranat
Korjattavuus	Rajoitettu kahvoihin, tiivisteisiin, laatikoihin ja saranoihin
Tarvittavat työkalut	Ristipääruuvimeisseli, litteäpääruuvimeisseli, 10 mm avain, 11 mm avain, 8 mm ja 10 mm hylsyavain
Turvallisuusohjeet	Irrota virtajohto ennen toimenpiteitä. Käytä suojakäsineitä. Ovien siirtäminen ja kääntäminen vaatii kaksi henkilöä.
Ovien käsittely	Ovet ovat erittäin raskaita: irrota ne varovasti kahden henkilön voimin. Käytä pehmeää alustaa naarmuuntumisen estämiseksi.
Varaosat	Saatavilla Samsung-tuen verkkosivustolta: http://samsung.com/support
Mallikoodi	Ilmoitettu laitteen vasemmassa alareunassa olevassa viivakooditarroissa
Tiiviste	Tarkista tiiviys kylmän ilman vuotojen välttämiseksi. Vedä kulmat ja sitten keskiosat irti purkamista varten.
Kahvat	Irrota työntämällä pieni litteäpääruuvimeisseli kannen reikään. Paina tukevasti tukia koottaessa.
Laatikot	Vedä rajoittimeen asti, kallista ylöspäin ja vedä irti. Kokoa vastakkaisessa järjestyksessä. Varmista, että laatikko on oikein kiskossa.
Saranat	Vaihto vaatii ovien irrottamisen. Huomioi johdot. Käytä 10 mm avaimia. Suositellaan ammattilaisen käyttöä.
Oven kääntö	Mahdollista ohjeen yksityiskohtaisen menettelyn mukaisesti. Irrota virtajohto ennen. Vaatii kaksi henkilöä.
Virtalähde	Irrota virtajohto ennen huolto- tai ovenkääntötoimenpiteitä.
Takuu	Vahingot, jotka johtuvat luvattomasta tai epäammattimaisesta korjauksesta, eivät kuulu takuun piiriin.
Tekninen tuki	Saranoiden vaihdossa suositellaan käyttämään valtuutettua Samsungin ammattimaista teknisen tuen palvelua.

Usein kysytyt kysymykset - RS54N3003EF SAMSUNG

Kuinka vaihtaa jääkaapin kahva?

Työnnä pieni litteäpääruuvimeisseli tukikahvan kannen alaosassa olevaan reikään. Vedä kokonaisuutta eteenpäin samalla kääntäen ruuvimeisseliä. Irrota 4 ruuvia kannen ja tukikahvan purkamiseksi. Koottaessa paina tukevasti tukia ja kiristä ruuvit. Varo naarmuttamasta ovea.

Kuinka vaihtaa oven tiiviste?

Vedä tiivisteen 4 kulmaa ulospäin, vedä sitten keskiosa. Asentaaksesi työnnä ensin 4 kulmaa, sitten keskiosa. Varmista, että tiiviste on kunnolla kiinni kylmän ilman vuotojen estämiseksi. Huonosti kiinnitetty tiiviste voi heikentää energiatehokkuutta.

Kuinka irrottaa laatikko jääkaapista?

Vedä laatikko rajoittimeen asti, kallista sitä ylöspäin ja vedä irti. Asentaaksesi toimi vastakkaisessa järjestyksessä. Varmista, että laatikko on oikein kiskossa.

Kuinka vaihtaa oven sarana?

Irrota ensin ovet (vaatii kaksi henkilöä). Irrota virtajohto. Poista ylä- ja alasaranojen ruuvit. Irrota johdot ja letkut. Asenna uusi sarana vastakkaisessa järjestyksessä. Huomio: ove ovat raskaita ja saranoita on käsiteltävä varovasti.

Mistä löydän varaosia Samsung RS54N3003EF -jääkaappiini?

Siirry Samsung-tuen verkkosivustolle: http://samsung.com/support. Syötä mallikoodi (ilmoitettu laitteen vasemmassa alareunassa olevassa viivakooditarroissa) tarkistaaksesi saatavilla olevat osat. Varmista, että osan nimi vastaa käsikirjan kuvaa.

Mitä työkaluja tarvitaan huoltoon?

Tarvitset ristipääruuvimeisselin, litteäpääruuvimeisselin, 10 mm avaimen, 11 mm avaimen, 8 mm ja 10 mm hylsyavaimen. Näitä työkaluja ei toimiteta laitteen mukana.

Voinko kääntää ovien avautumissuunnan itse?

Kyllä, menettely on kuvattu ohjeessa. Se vaatii vähintään kaksi henkilöä. Irrota virtajohto ennen aloittamista. Kahvallisissa malleissa käännä ensin kahvat. Noudata huolellisesti vaiheita vahinkojen välttämiseksi.

Mitä turvatoimia on noudatettava?

Irrota aina laite virtalähteestä ennen toimenpiteitä. Käytä suojakäsineitä. Raskaissa käsittelyissä (ovet, kääntö) pyydä apua. Luvattomat korjaukset mitätöivät takuun.

Mitä teen, jos oven tiiviste vuotaa?

Tarkista, että tiiviste on oikein paikallaan eikä ole revennyt. Tarvittaessa vaihda se purku- ja asennusmenettelyn mukaisesti. Kulunut tai huonosti kiinnitetty tiiviste voi aiheuttaa liiallista energiankulutusta.

Säilyykö takuu, jos korjaan itse?

Valtuuttamattoman palveluntarjoajan tekemät korjaukset tai ohjeiden vastaiset itsekorjaukset voivat mitätöidä takuun. Samsung ei vastaa vahingoista. Monimutkaisissa korjauksissa (saranat) käytä valtuutettua ammattilaista.

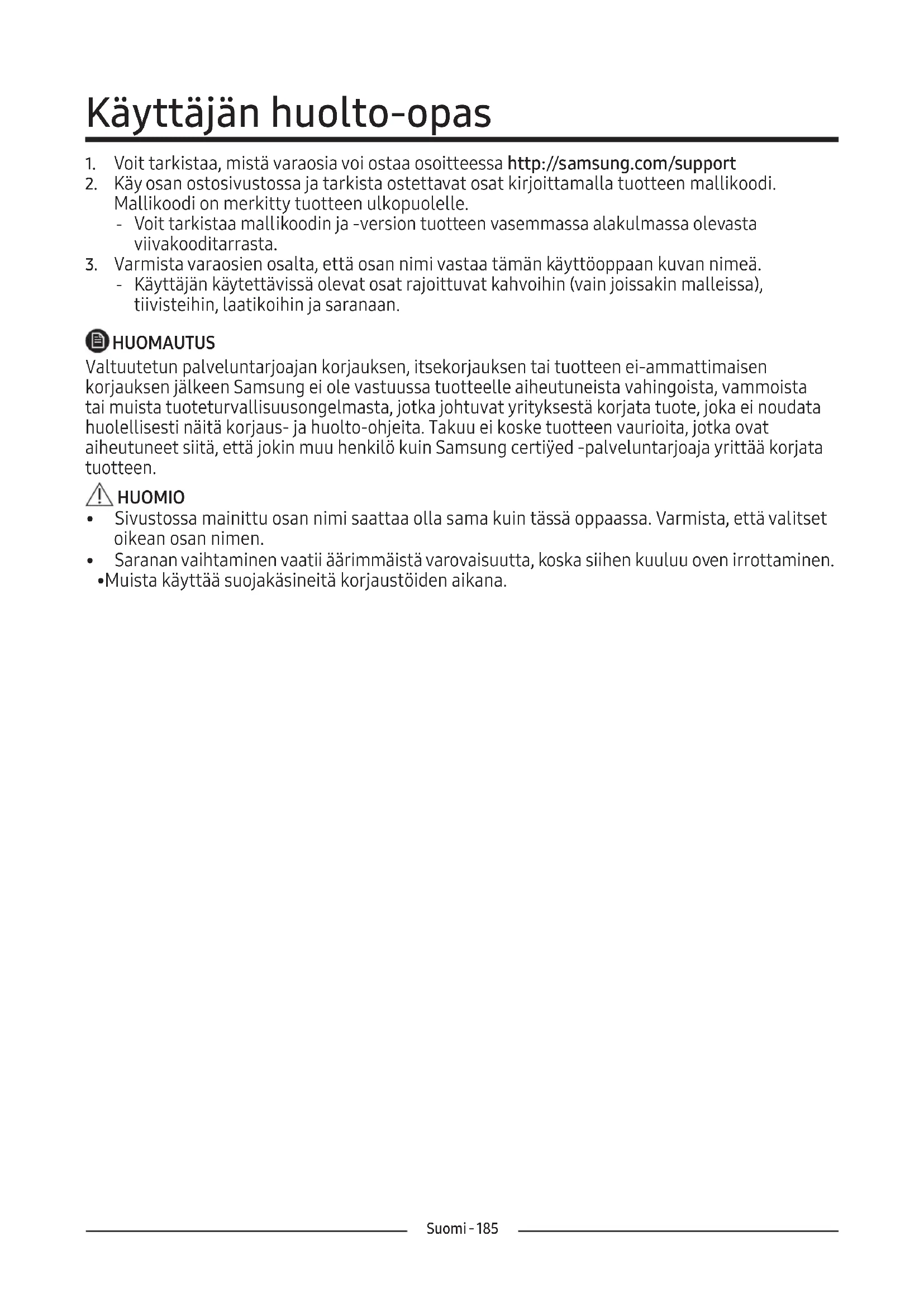

KÄYTTÖOHJE RS54N3003EF SAMSUNG

Käyttäjän huolto-opas

1. Voit tarkistaa, mistä varaosia voi ostaa osoitteessa http://samsung.com/support
2. Käy osan ostosivustossa ja tarkista ostettavat osat kirjoittamalla tuotteen mallikoodi.

Mallikoodi on merkitty tuotteen ulkopuolelle.

- Voit tarkistaa mallikoodin ja -version tuotteen vasemmassa alakulmassa olevasta viivakooditarrasta.

1. Varmista varaosien osalta, että osan nimi vastaa tämän käyttöoppaan kuvan nimeä.

- Käyttäjän käytettävissä olevat osat rajoittuvat kahvoihin (vain joissakin malleissa), tiivisteihin, laatikoihin ja saranaan.

HUOMAUTUS

Valtuutetun palveluntarjoajan korjauksen, itsekorjauksen tai tuotteen ei-ammattimaisen korjauksen jälkeen Samsung ei ole vastuussa tuotteelle aiheutuneista vahingoista, vammoista tai muista tuoteturvallisuusongelmasta, jotka johtuvat yrityksestä korjata tuote, joka ei noudata huolellisesti näitä korjaus- ja huolto-ohjeita. Takuu ei koske tuotteen vaurioita, jotka ovat aiheutuneet siitä, että jokin muu henkilö kuin Samsung certiÿed -palveluntarjoaja yrittää korjata tuotteen.

! HUOMIO

• Sivustossa mainittu osan nimi saattaa olla sama kuin tässä oppaassa. Varmista, että valitset oikean osan nimen.
• Saranan vaihtaminen vaatii äärimmäistä varovaisuutta, koska siihen kuuluu oven irrottaminen.
• Muista käyttää suojakäsineitä korjaustöiden aikana.

Jääkaapin todellinen kuva ja osat voivat vaihdella mallista ja maasta riippuen.

Mallin nimi näyttää tältä: RS54**3***, RS52**3*, RS50**3*, Mikä korvaa tähdet, voi vaihdella mallin mukaan.

Mallikoodin tähdet ilmaisevat varianttimallin ja voivat korvata (0-9) tai (A-Z) mallikoodissa.

HUOMIO

• Kun vaihdat ovenkahvaa, älä naarmuta oven etuosaa.
  Paina tukien kahvoja tiukasti. Varmista, ettei tukien ja oven välissä ole rakoa.
• Kiinnitä ruuvit tiukasti kahvaa kiinnitettäessä.
  Tarkista ennen tuotteen käyttöä, että kahva on tiukasti kiinni.

Tarvittavat työkalut (ei toimiteta)

Litteäpääinen ruuvimeisseli

Kahvojen irrottaminen

HUOMAUTUS

Tämä menettely koskee sekä jääkaappia että pakastinosastoa.

1. Kahvakokoonpanot sijaitsevat jääkaapin oven etuosassa.

2. Aseta pieni litteäpäinen ohjain korkin tukikahvan alaosassa olevaan reikään ja vedä kahvakokoonpano ulos etupuolelle kääntämällä ohjainta toiselle puolelle.

Käännä kahvakokoonpano toiselle puolelle, jotta ala-asento hajoaa

1. Jaa korkin tukikahva ja tukikahva ruuvaa 4 ruuvia irti.

1. Vedä tukikahva ulos kuusiopinnalla kuvan osoittamalla tavalla tai litteäpäinen ohjain työntämällä takapuolta.

Tiivisteen vaihto

VAROITUS

Varmista, että kiinnität tiivistän yrmly. Muussa tapauksessa jääkaapista voi vuotaa kylmää ilmaa.

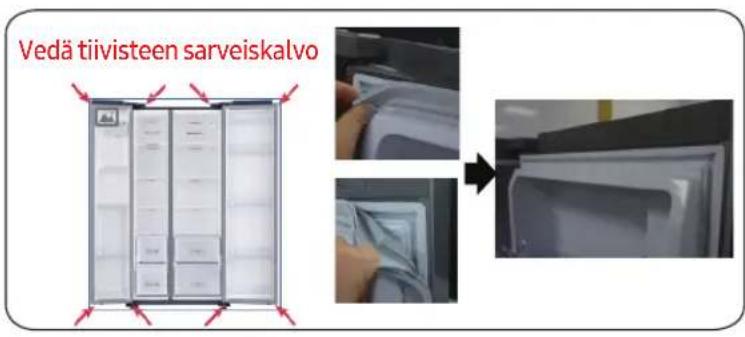

Tiivistys irrottaa

Vedä tiivisteen sarveiskalvo

1. Vedä tiivisteen 4 kulmaa.
2. Vedä tiivistän keskikohdasta.

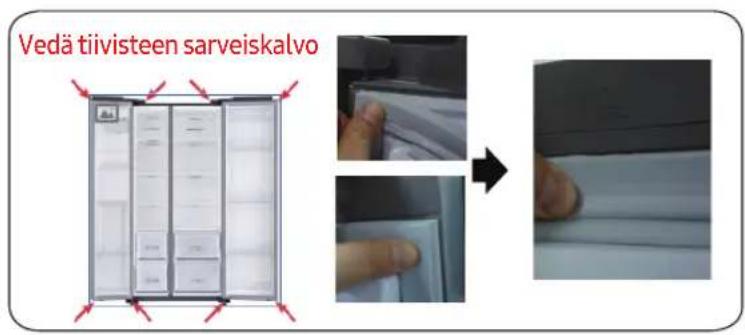

Tiivisteen uusiminen

Veda tiivisteen sarveiskalvo

1. Työnnä tiivisteen neljää kulmaa.
2. Työnnä tiivistön keskikohdasta.

1. Työnnä tiivisteen neljää kulmaa.
2. Työnnä tiivistön keskikohdasta.

VAROITUS

Tarkista, että laatikko on asetettu oikein kiskoon asennuksen aikana.

Laatikon irrottaminen

1. Vedä laatikko niin pitkälle kuin se menee.
2. Kallista laatikkoa ylöspäin ja vedä sitä ulos, kunnes se poistetaan.

Laatikoiden kiinnittäminen uudelleen

Laatikoiden kiinnittäminen uudelleen noudattaa niiden poistovaiheiden käänteistä järjestystä.

Saranan vaihto

Saranat on ensin poistettava saranoilta.

VAROITUS

• Kun poistat ovia, ole erittäin varovainen, koska ovet ovat raskaita.
• Ennen saranan vaihtamista aseta lattialle pehmeä tyyny, kuten pahvi, jotta ovi ei naarmuuntu, kun asetat ovet alas.
• Koska saranat on käsiteltävä huolellisesti ja korvattava kahdella tai useammalla henkilöllä, suosittelemme, että soitat ammattitaitoista teknistä palvelua.
• Jos irrotat saranan pitämällä ovea kiinni, ovi voi pudota ja aiheuttaa vammoja.
  •Varmista, että akseli on tiukasti kiinni saranassa.
  •Tarkista, että sarana on tiukasti kiinni kaapissa.
• Varmista, että johtoliittimet on kytketty oikein.
• Varo vahingoittamasta johtoja, kun kiinnität yläkantta.

Varoitus

- Jääkaapin kallistaminen/laskeminen vaatii vähintään 2 henkilöä.

- Irrota virtajohto ennen ovien kääntämistä.

Tarvittavat työkalut (ei toimiteta)

Philipsin ruuvimeisseli Litteäpääinen ruuvimeisseli 11 mm kiintoavain

10 mm hylsyavain 8 mm hylsyavain 10 mm kiintoavain

Oven kääntäminen

HUOMAUTUS

Jos mallissa on kahvat, käännä ensin kahvat. (Lisätietoja on kohdassa "Ovenkahvan asennon kääntäminen (Mallit, joissa on palkkikahvat)".)

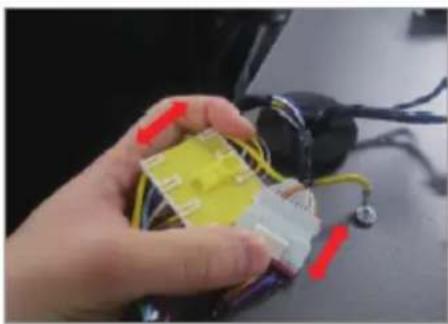

1. Irrota virtajohto, andremove 1 peiteruuvit ristipäämeisselillä. Avaa sitten pakastimen luukku ja löysää kansi vetämällä koukut sivuilta. Irrota kansi nostamaan kansi sinua kohti.

1. Irrota kaksi yläkoteloa.

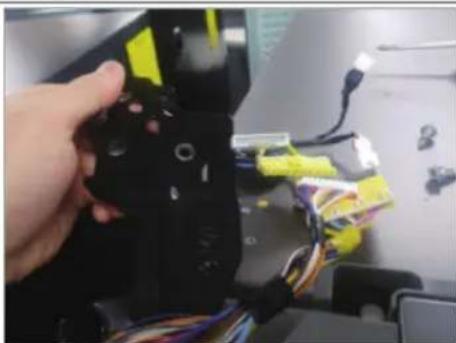

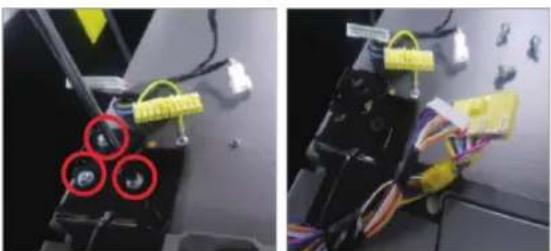

1. Irrota saranaa pitävät kolme pulttia.

Täytyy työskennellä enemmän kuin 2 henkilöä.

Varoitus

Irrota virtajohto pistorasiasta ennen yllä olevan toiminnon suorittamista.

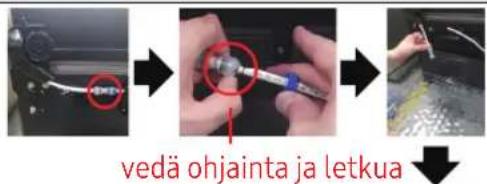

vedä ohjainta ja letkua

vedä ohjainta ja letkua

(Käytä kiintoavainta tai 10mm laatikkoavainta)

1. Poista sarana Matala R/L.

2. Asenna sarana matalalle pohjaan.

(Käytä kiintoavainta tai 10mm laatikkoavainta)

1. liitä letku (vain sarana matala vasen)

2. Asennavesiletkuun.

(Vain sarana matala vasen)

Varoitus

Muista irrottaa virtajohto pistorasiasta ennen yllä olevan toiminnon suorittamista.

1. Asenna sarana matala R/L.
2. Laita setti päälle.

Varoitus

Täytyy työskennellä enemmän kuin 2 henkilöä.
