Značka	Samsung
Model	RS54N3003EF
Typ produktu	Kombinovaná chladnička s mrazničkou
Kategorie	Chladnička
Snadná údržba	Uživatelem opravitelné díly: rukojeti (některé modely), těsnění, zásuvky a panty
Opravitelnost	Omezeno na rukojeti, těsnění, zásuvky a panty
Požadované nástroje	Křížový šroubovák, plochý šroubovák, klíč 10 mm, klíč 11 mm, nástrčný klíč 8 mm a 10 mm
Bezpečnostní pokyny	Před jakýmkoli zásahem odpojte napájení. Noste bezpečnostní rukavice. Přesun a převrácení dveří vyžaduje dvě osoby.
Manipulace s dveřmi	Dveře jsou velmi těžké: opatrně je vyjměte ve dvou lidech. Připravte si měkkou podložku, aby nedošlo k poškrábání.
Náhradní díly	K dispozici na webu Samsung Support: http://samsung.com/support
Kód modelu	Uvedeno na štítku s čárovým kódem vlevo dole na spotřebiči
Těsnění	Zkontrolujte těsnost, aby nedošlo k úniku studeného vzduchu. Pro demontáž zatáhněte za rohy a poté za střed.
Rukojeti	Demontujte malým plochým šroubovákem zasunutým do otvoru krytu. Při montáži pevně zatlačte na držáky.
Zásuvky	Vytáhněte až na doraz, nakloňte nahoru a vyjměte. Montáž proveďte opačným postupem. Zkontrolujte správné zasunutí do kolejnice.
Panty	Výměna vyžaduje sejmutí dveří. Dbejte na kabely. Použijte klíče 10 mm. Doporučuje se obrátit na odborníka.
Převrácení dveří	Možné podle postupu uvedeného v návodu. Předem odpojte napájení. Vyžaduje dvě osoby.
Napájení	Před jakoukoli údržbou nebo převrácením dveří odpojte napájecí kabel.
Záruka	Škody způsobené neoprávněnou nebo neodbornou opravou nejsou kryty.
Technická podpora	Pro výměnu pantů se doporučuje obrátit na autorizovaný servis Samsung.

Často kladené otázky - RS54N3003EF SAMSUNG

Jak vyměnit rukojeť chladničky?

Zasuňte malý plochý šroubovák do otvoru ve spodní části krytu držáku rukojeti. Vytáhněte sestavu dopředu a otáčejte šroubovákem. Odšroubujte 4 šrouby pro demontáž krytu a držáku rukojeti. Při montáži pevně zatlačte na držáky a utáhněte šrouby. Dbejte na to, abyste nepoškrábali dveře.

Jak vyměnit těsnění dveří?

Vytáhněte 4 rohy těsnění směrem ven, poté vytáhněte střed. Při nasazování nejprve zatlačte 4 rohy, poté střed. Ujistěte se, že je těsnění dobře upevněno, aby nedošlo k úniku studeného vzduchu. Špatně upevněné těsnění může snížit energetickou účinnost.

Jak vyjmout zásuvku z chladničky?

Vytáhněte zásuvku až na doraz, nakloňte ji nahoru a táhněte, dokud není vyjmuta. Při vracení postupujte opačným postupem. Zkontrolujte, zda je zásuvka správně zasunuta do kolejnice.

Jak vyměnit pant dveří?

Nejprve sejměte dveře (vyžaduje dvě osoby). Odpojte napájení. Odstraňte šrouby horního a spodního pantu. Odpojte kabely a hadice. Namontujte nový pant opačným postupem. Pozor: dveře jsou těžké a s panty je třeba zacházet opatrně.

Kde najít náhradní díly pro mou chladničku Samsung RS54N3003EF?

Navštivte web Samsung Support: http://samsung.com/support. Zadejte kód modelu (uvedený na štítku s čárovým kódem vlevo dole na spotřebiči) pro kontrolu dostupných dílů. Ujistěte se, že název dílu odpovídá ilustraci v návodu.

Jaké nástroje jsou potřebné pro údržbu?

Budete potřebovat křížový šroubovák, plochý šroubovák, klíč 10 mm, klíč 11 mm, nástrčný klíč 8 mm a 10 mm. Tyto nástroje nejsou součástí dodávky spotřebiče.

Mohu sám převrátit otevírání dveří?

Ano, postup je popsán v návodu. Vyžaduje alespoň dvě osoby. Před začátkem odpojte napájecí kabel. U modelů s rukojeťmi nejprve převraťte rukojeti. Pečlivě dodržujte kroky, abyste předešli poškození.

Jaká bezpečnostní opatření je třeba dodržovat?

Před jakýmkoli zásahem vždy odpojte spotřebič od napájení. Noste bezpečnostní rukavice. Při těžké manipulaci (dveře, převrácení) si nechte pomoci. Neoprávněné opravy ruší záruku.

Co dělat, když mé těsnění dveří netěsní?

Zkontrolujte, zda je těsnění správně umístěno a není roztržené. V případě potřeby jej vyměňte podle postupu demontáže a montáže. Opotřebované nebo špatně upevněné těsnění může vést k nadměrné spotřebě energie.

Zůstává záruka v platnosti, pokud opravuji sám?

Opravy neoprávněným poskytovatelem nebo svépomocné opravy, které nejsou v souladu s pokyny, mohou zrušit záruku. Společnost Samsung odmítá jakoukoli odpovědnost za škody. U složitých oprav (panty) se obraťte na autorizovaného odborníka.

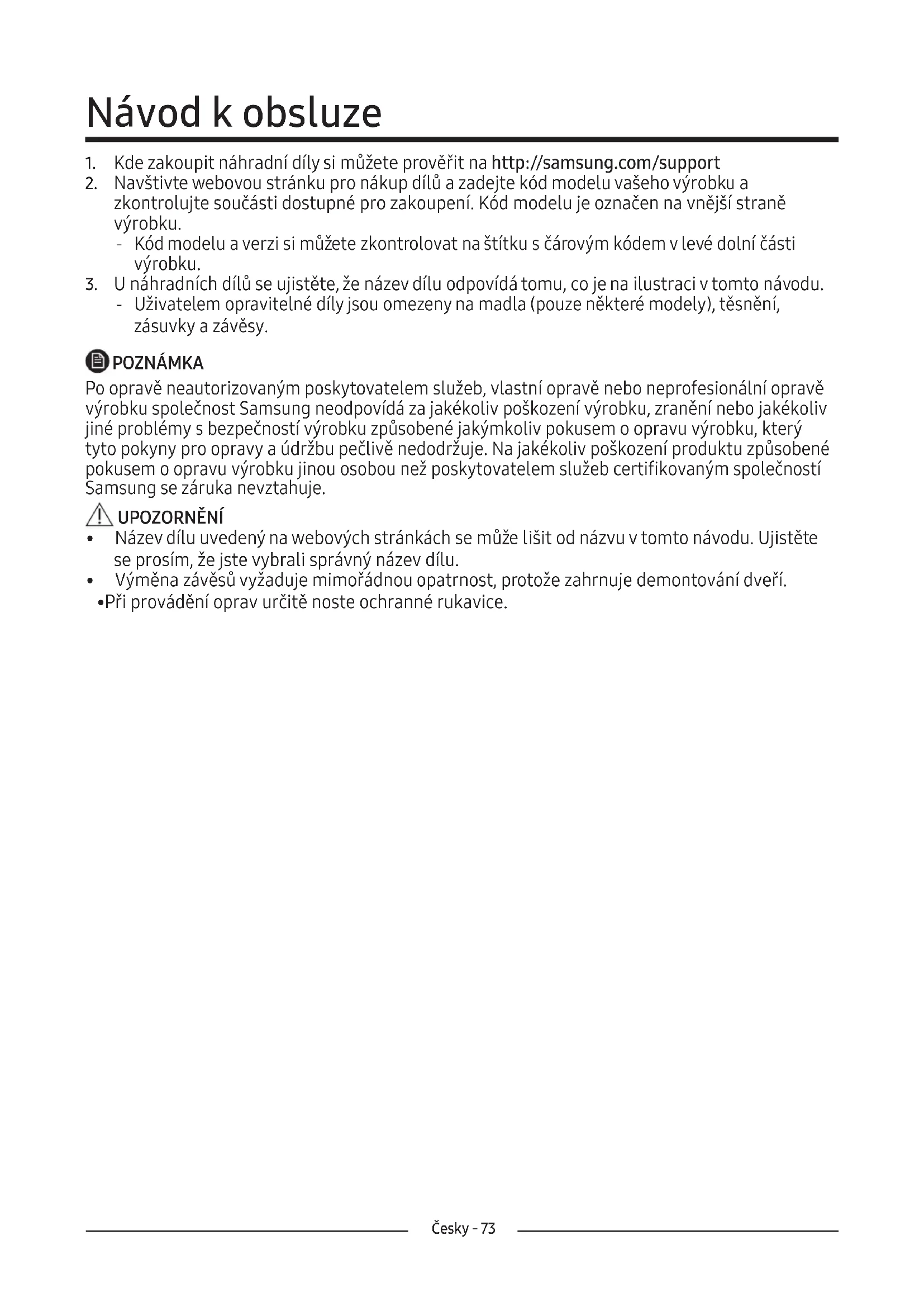

NÁVOD K OBSLUZE RS54N3003EF SAMSUNG

1. Kde zakoupit náhradní díly si můžete prověřit na http://samsung.com/support
2. Navštivte webovou stránku pro nákup dílů a zadejte kód modelu vašeho výrobku a zkontrolujte součásti dostupné pro zakoupení. Kód modelu je označen na vnější straně výrobku.

- Kód modelu a verzi si můžete zkontrolovat na štítku s čárovým kódem v levé dolní části výrobku.

1. U náhradních dílů se ujistěte, že název dílu odpovídá tomu, co je na ilustraci v tomto návodu.

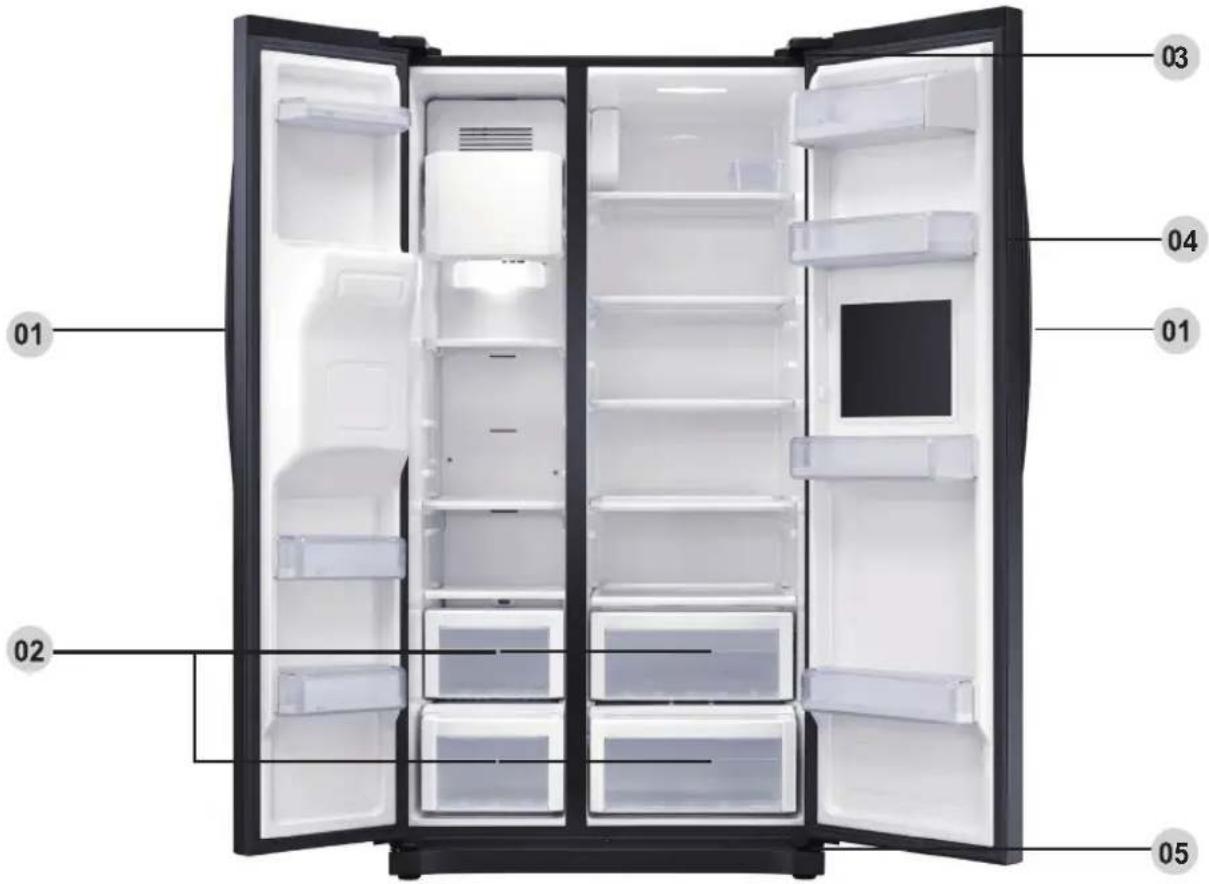

- Uživatelem opravitelné díly jsou omezeny na madla (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě neautorizovaným poskytovatelem služeb, vlastní opravě nebo neprofesionální opravě výrobku společnost Samsung neodpovídá za jakékoliv poškození výrobku, zranění nebo jakékoliv jiné problémy s bezpečností výrobku způsobené jakýmkoliv pokusem o opravu výrobku, který tyto pokyny pro opravy a údržbu pečlivě nedodržuje. Na jakékoliv poškození produktu způsobené pokusem o opravu výrobku jinou osobou než poskytovatelem služeb certifikovaným společností Samsung se záruka nevztahuje.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webových stránkách se může lišit od názvu v tomto návodu. Ujistěte se prosím, že jste vybrali správný název dílu.
  • Výměna závěsů vyžaduje mimořádnou opatrnost, protože zahrnuje demontování dveří.

- Při provádění oprav určitě noste ochranné rukavice.

Aktuální zobrazení a předpokládané díly chladničky se mohou lišit v závislosti na modelu a zemi.

Název modelu vypadá nějak takto: RS54**3****, RS52**3****, RS50**3****. To, co nahrazuje hvězdičky, se může lišit v závislosti na modelu. Hvězdičky v kódu modelu označují variantní model a mohou v kódu modelu nahradit (0–9) nebo (A-Z).

UPOZORNĚNÍ

• Při výměně madla dveří dávejte pozor, abyste nepoškrábali přední část dveří.
• Pevně madlo stiskněte u podpěr. Ujistěte se, že mezi podpěrami a dveřmi není mezera.
• Při připevňování madla pevně utáhněte šrouby.
  Před použitím výrobku zkontrolujte, zda je madlo správně upevněno.

Potřebné nástroje (nejsou součástí dodávky)

Šroubovák Phillips Plochý šroubovák

Demontování madla

POZNÁMKA

Tento postup platí pro chladničku i mrazničku.

1. Sestavy madel jsou umístěny na přední straně dveří chladničky.

1. Vložte malý plochý šroubovák do otvoru ve spodní krytce podpěry madla a vytáhněte sestavu madla ven na přední stranu otočením šroubováku na stranu.

Otočte sestavu madla na stranu pro odmontování spodní pozice

1. Odšroubujte 4 šrouby, aby se dala demontovat krytka podpěry madla a podpěra madla.

1. Vytáhněte podpěru madla pomocí šestihranného klíče, jak je znázorněno, nebo zatlačte pomocí plochého šroubováku na zadní stranu.

Výměna těsnění

UPOZORNĚNÍ

Ujistěte se, že jste těsnění správně připojili. Jinak může dojít k unikání studeného vzduchu z chladničky.

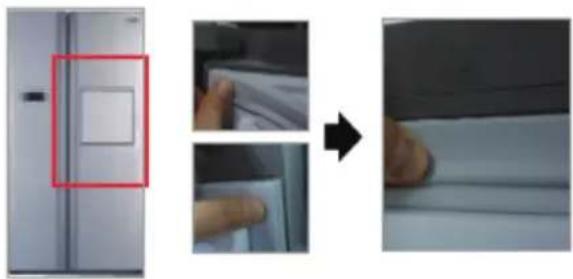

Demontáž těsnění

Tahejte za roh těsnění

1. Tahejte za 4 rohy těsnění.
2. Tahejte za střed těsnění.

Výměna těsnění

Tahejte za roh těsnění

1. Zatlačte na 4 rohy těsnění.
2. Zatlačte na střed těsnění.

1. Zatlačte na 4 rohy těsnění.
2. Zatlačte na střed těsnění.

⚠️ UPOZORNĚNÍ

Během montáže zkontrolujte, zda je zásuvka správně zasunuta do kolejnice.

Demontáž zásuvky

1. Vytáhněte zásuvku až na doraz.
2. Nakloňte zásuvku nahoru a táhněte jí, dokud nebude vyjmuta.

Opětovné připevnění zásuvek

Opětovné připevnění zásuvek probíhá v opačném pořadí než u příslušných kroků pro vyjmutí.

Výměna závěsu

Chcete-li vyměnit závěsy, musíte nejprve demontovat dveře.

⚠ UPOZORNĚNÍ

• Při demontáži dveří bud'te velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů položte na podlahu měkkou podložku, jako je lepenka, aby nedošlo k poškrábání dveří při jejich položení.
• Protože se se závěsy musí zacházet opatrně a musí je vyměňovat dvě nebo více osob, doporučujeme vám zavolat si odborný technický servis.
• Pokud odstraníte závěs bez držení dveří, mohou dveře spadnout a způsobit zranění.
• Ujistěte se, zda je osa na závěsu pevně utažena.
  •Zkontrolujte, zda je závěs ke korpusu správně upevněn.
  • Zkontrolujte, zda jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu dávejte pozor, abyste nepoškodili kabely.

! VÝSTRAHA

- Sklápění/pokládání chladničky vyžaduje minimálně 2 osoby.

- Před přehozením dveří odpojte napájecí kabel.

Potřebné nástroje (nejsou součástí dodávky)

Šroubovák Phillips Plochý šroubovák Klíč 11 mm

U modelů s madly nejprve přehod'te madla. (Podrobné informace naleznete v části „Přehození polohy madla dveří (u modelů s tyčovými madly)“.)

1. Odpojte napájecí kabel a pomocí šroubováku Phillips odstraňte 1 šroub krytu. Poté otevřete dvířka mrazničky a zatáhněte za háčky po stranách pro uvolnění krytu. Vytáhněte kryt směrem k sobě a sejměte jej.

1. Rozpojte dva horní kryty konektorů.

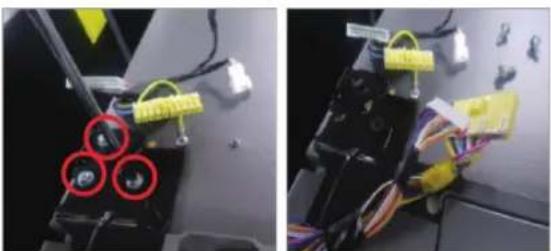

1. Demontujte tři šrouby, které drží závěs.

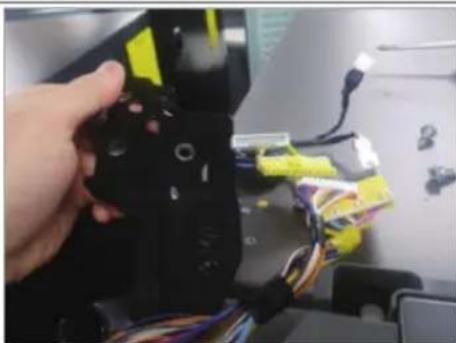

1. Demontujte horní závěs.

Spodní závěs Spodní závěs

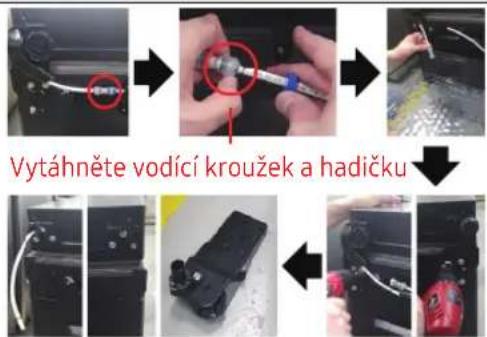

Vytáhněte vodící kroužek a hadičku

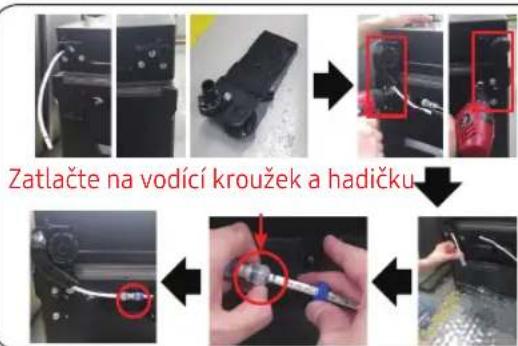

Zatlačte na vodící kroužek a hadičku

Spodní závěs Spodní závěs podní závěs

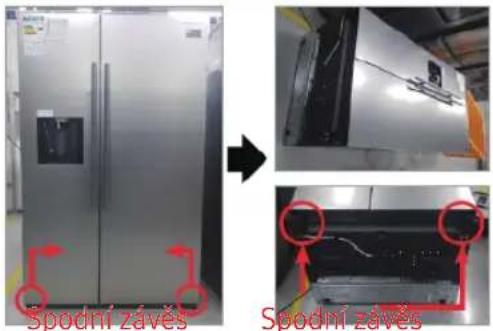

1. Odpojte napájecí kabel.
2. Sestavu položte dolů.

Musí provádět více než 2 lidé.

Ujistěte se, že před provedením výše uvedené operace byl odpojen napájecí kabel.

1. Odpojte hadičku. (Pouze spodní závěs vlevo.)
2. Vypustte vodu z hadičky. (Pouze spodní závěs vlevo.)
3. Demontujte šroub (3ea). (Pomocí klíče nebo nástrčného klíče 10 mm.)

4. Demontujte spodní závěs P/L.

5. Namontujte spodní závěs. (Pomocí klíče nebo nástrčného klíče 10 mm.)

6. Připojte hadičku (pouze spodní závěs vlevo.)
7. Namontujte hadičku na vodu. (Pouze spodní závěs vlevo.)

Ujistěte se, že před provedením výše uvedené operace byl odpojen napájecí kabel.

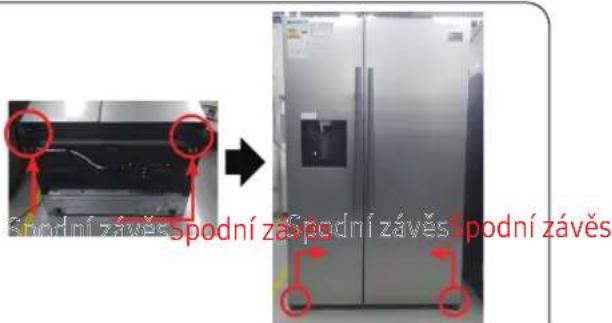

1. Namontujte spodní závěs P/L.
2. Sestavu postavte.

Musí provádět více než 2 lidé.

Údržbový manuál

• Pred použitím produktu skontrolujte, či je rukováť pevne pripojená.

Počas montáže skontrolujte, či je zásuvka riadne zasunutá do kol'ajnice.

Odstránenie zásuvky

1. Vytiahnite zásuvku až na doraz.
2. Otočte zásuvku hore a vytiahnite ju až po jej úplné odstránenie.

Znovupripojenie zásuviek

- Skontrolujte, či je pánt pevne pripojený k skrinke.

• Nakláňanie/kladenie dolu chladničky si vyžaduje minimálne 2 l'udí.
• Pred otočením otvárania dverí odpojte sietový kábel.

1. Odpojte napájací kábel a odstráňte 1 skrutku krytu pomocou skrutkovača Phillips. Následne otvorte dvere mrazničky a potiahnite háky na stranách, aby ste uvoľnili kryt. Nadvihnite kryt smerom k vám, aby ste ho odpojili.

zatlačte objímku a hadicu

1. Odpojte napájací kábel.
2. Položte sadu dole.

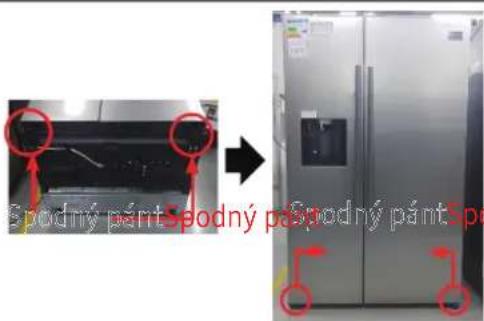

1. Zmontujte spodný pánt P/L.
2. Nadvihnite sadu.
