RS54N3003EF - хладилник SAMSUNG - Безплатно ръководство за потребителя

Марка	Samsung
Модел	RS54N3003EF
Тип продукт	Комбиниран хладилник с фризерно отделение
Категория	Хладилник
Леснота на поддръжка	Части, ремонтируеми от потребителя: дръжки (някои модели), уплътнения, чекмеджета и панти
Ремонтируемост	Ограничена до дръжки, уплътнения, чекмеджета и панти
Необходими инструменти	Кръстата отвертка, плоска отвертка, ключ 10 мм, ключ 11 мм, гнездов ключ 8 мм и 10 мм
Инструкции за безопасност	Изключете захранването преди всяка намеса. Носете предпазни ръкавици. Необходими са двама души за преместване и обръщане на вратите.
Работа с вратите	Вратите са много тежки: извадете ги внимателно с двама души. Осигурете мека подложка, за да избегнете драскотини.
Резервни части	Налични на сайта на Samsung Support: http://samsung.com/support
Код на модела	Посочен върху етикета с баркод в долния ляв ъгъл на уреда
Уплътнение	Проверете херметичността, за да избегнете изтичане на студен въздух. Издърпайте ъглите, след това центъра за демонтаж.
Дръжки	Демонтирайте с малка плоска отвертка, вкарана в отвора на капака. Натиснете здраво върху подпорите при сглобяване.
Чекмеджета	Издърпайте докрай, наклонете нагоре, за да извадите. Сглобете в обратен ред. Проверете правилното вкарване в релсата.
Панти	Подмяната изисква сваляне на вратите. Внимавайте за кабели. Използвайте ключове 10 мм. Препоръчително е да се обърнете към професионалист.
Обръщане на врата	Възможно според процедурата, описана в ръководството. Изключете захранването преди това. Необходими са двама души.
Захранване	Изключете захранващия кабел преди всяка операция по поддръжка или обръщане на вратите.
Гаранция	Повредите, причинени от неразрешено или непрофесионално поправяне, не се покриват.
Техническа поддръжка	За подмяна на пантите се препоръчва да се обърнете към оторизиран професионален технически сервиз на Samsung.

Често задавани въпроси - RS54N3003EF SAMSUNG

Как да сменим дръжката на хладилника?

Поставете малка плоска отвертка в отвора в долната част на капака на опорната дръжка. Издърпайте модула напред, като завъртите отвертката. Развийте 4-те винта, за да демонтирате капака и опорната дръжка. За сглобяване натиснете здраво върху подпорите и затегнете винтовете. Внимавайте да не надраскате вратата.

Как да сменим уплътнението на вратата?

Издърпайте 4-те ъгъла на уплътнението навън, след това издърпайте центъра. За да върнете, първо натиснете 4-те ъгъла, след това центъра. Уверете се, че уплътнението е добре закрепено, за да избегнете изтичане на студен въздух. Неправилно закрепено уплътнение може да намали енергийната ефективност.

Как да извадя чекмедже от хладилника?

Издърпайте чекмеджето докрай, наклонете го нагоре и издърпайте, докато се извади. За да го върнете, изпълнете стъпките в обратен ред. Проверете дали чекмеджето е добре вкарано в релсата.

Как да сменим панта на вратата?

Първо свалете вратите (необходими са двама души). Изключете захранването. Отстранете винтовете на горната и долната панта. Изключете кабелите и маркучите. Монтирайте новата панта в обратен ред. Внимание: вратите са тежки и пантите трябва да се боравят внимателно.

Къде мога да намеря резервни части за моя хладилник Samsung RS54N3003EF?

Посетете сайта на Samsung Support: http://samsung.com/support. Въведете кода на модела (посочен върху етикета с баркод в долния ляв ъгъл на уреда), за да проверите наличните части. Уверете се, че името на частта съответства на илюстрацията в ръководството.

Какви инструменти са необходими за поддръжката?

Ще ви трябват кръстата отвертка, плоска отвертка, ключ 10 мм, ключ 11 мм, гнездов ключ 8 мм и 10 мм. Тези инструменти не се доставят с уреда.

Мога ли сам да обърна отварянето на вратите?

Да, процедурата е описана в ръководството. Изисква поне двама души. Изключете захранващия кабел, преди да започнете. За модели с дръжки първо обърнете дръжките. Следвайте внимателно стъпките, за да избегнете повреди.

Какви предпазни мерки за безопасност трябва да се вземат?

Винаги изключвайте уреда преди всяка намеса. Носете предпазни ръкавици. При тежки манипулации (врати, обръщане) се обърнете за помощ. Неразрешените ремонти анулират гаранцията.

Какво да направя, ако уплътнението на вратата изтича?

Проверете дали уплътнението е правилно позиционирано и не е скъсано. Ако е необходимо, го сменете, като следвате процедурата за демонтаж и монтаж. Износено или неправилно закрепено уплътнение може да доведе до свръхконсумация на енергия.

Гаранцията остава ли в сила, ако поправям сам?

Ремонтите от неоторизиран доставчик или саморемонтите, които не са в съответствие с инструкциите, могат да анулират гаранцията. Samsung отхвърля всяка отговорност при щети. За сложни ремонти (панти) се обърнете към оторизиран професионалист.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS54N3003EF SAMSUNG

Bulgarian - Български ......113

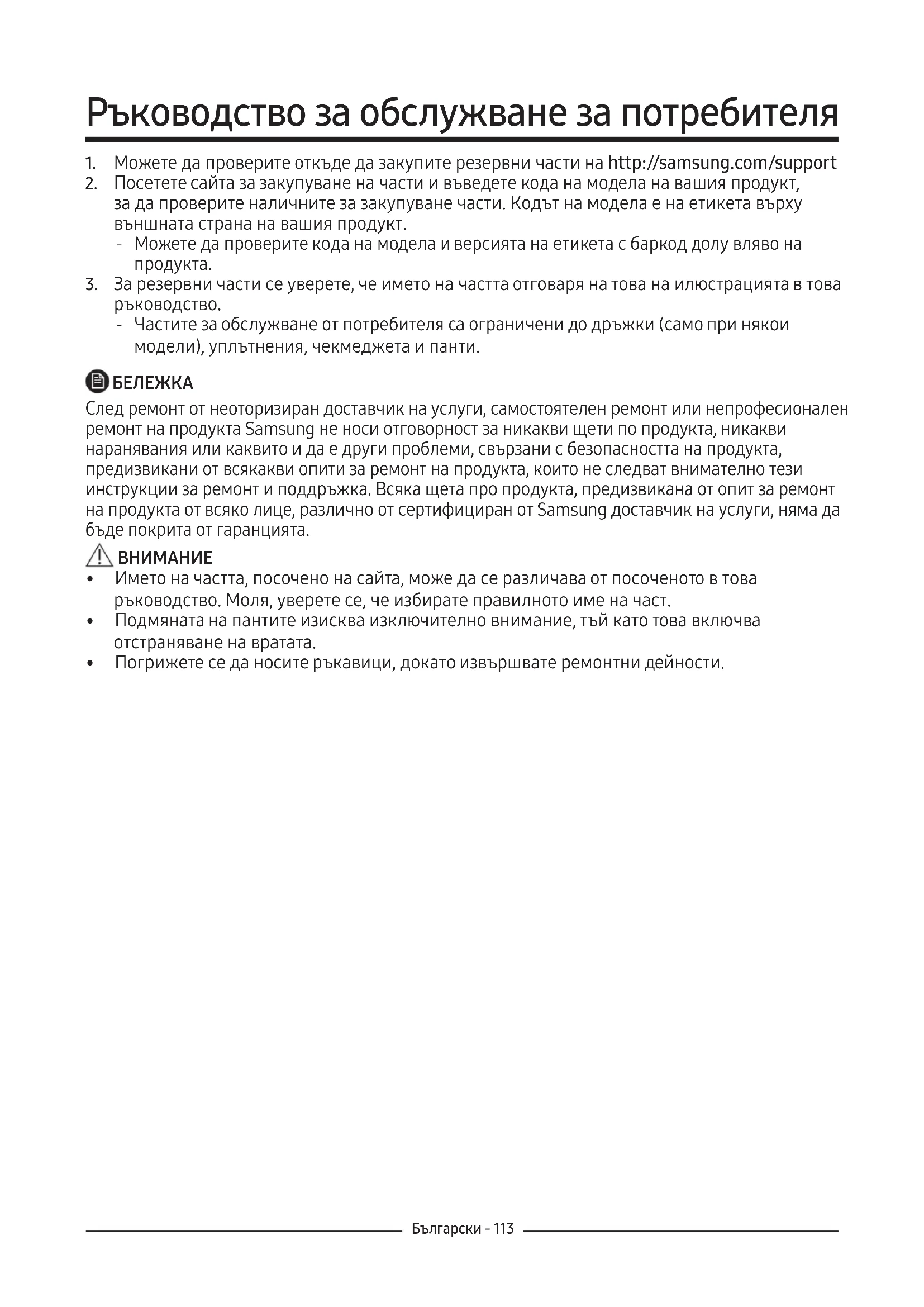

Ръководство за обслужване за потребителя

1. Можете да проверите откъде да закупите резервни части на http://samsung.com/support
2. Посетете сайта за закупуване на части и въведете кода на модела на ваши продукт, за да проверите наличните за закупуване части. Кодът на модела е на етикета върху външната страна на ваши продукт.

- Можете да проверите кода на модела и версията на етикета с баркод долу вляво на продукта.

1. За резервни части се уверете, че името на частта отговаря на това на илюстрацията в това ръководство.

- Частите за обслужване от потребителя са ограничени до дръжки (само при някои модели), уплътнения, чекмеджета и панти.

БЕЛЕЖКА

След ремонт от неоторизиран доставчик на услуги, самостоятелен ремонт или непрофесионален ремонт на продукта Samsung не носи отговорност за никакви щети по продукта, никакви наранявания или каквито и да е други проблеми, свързани с безопасността на продукта, предизвикани от всякакви опити за ремонт на продукта, които не следват внимателно тези инструкции за ремонт и поддръжка. Всяка щета про продукта, предизвикана от опит за ремонт на продукта от всяко лице, различно от сертифициран от Samsung доставчик на услуги, няма да бъде покрита от гаранцията.

ВНИМАНИЕ

• Името на частта, посочено на сайта, може да се различава от посоченото в това ръководство. Моля, уверете се, че избирате правилното име на част.
• Подмяната на пантите изисква изключително внимание, тъй като това включва отстраняване на вратата.
• Погрижете се да носите ръкавици, докато извършвате ремонтни дейности.

Действителният вид на осигурените части може да се различават в зависимост от модела и страната.

Името на модела изглежда така: RS54**3****, RS52**3****, RS50**3****, Това, което замества звездичката, може да се различава в зависимост от модела.

• Когато подменяте дръжката на вратата, внимавайте да не одраскате предната врата.
• Натиснете плътно дръжките при опорите. Уверете се, че няма луфт между опорите и вратата.
• Затегнете здраво винтовете, когато закрепвате дръжката.
  Проверете дали дръжката е закрепена здраво, преди да използвате продукта.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка

За да свалите дръжките

БЕЛЕЖКА

Тази процедура се отнася както за хладилното отделение, така и за това на фризера.

1. Модулите на дръжките са разположени върху предната част на хладилника.

1. Вкарайте малката плоска отвертка в отвора в долната част на опората на дръжката и издърпайте модула на дръжката навън към предната страна, като завъртите отвертката на една страна.

Завъртете модула на дръжката на една страна, за да разглобите в долна позиция

1. Развийте 4 винта, за да разглобите опората на дръжката и дръжката.

1. Издърпайте опората на дръжката, като използвате шестостенен ключ, както е показано, или плоска отвертка, като избутате задната страна.

ВНИМАНИЕ

Погрижете се да закрепите уплътнението здраво. В противен случай от хладилника може да изтече студен въздух.

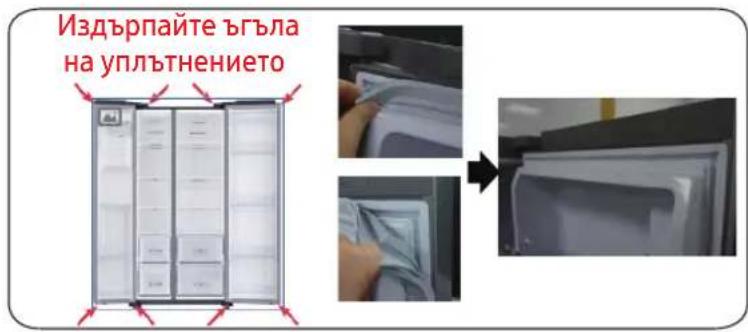

За да свалите уплътнението

Издърпайте ъгъла на уплътнението

1. Издърпайте 4-те ъгъла на уплътнението.

2. Издърпайте централната част на уплътнението.

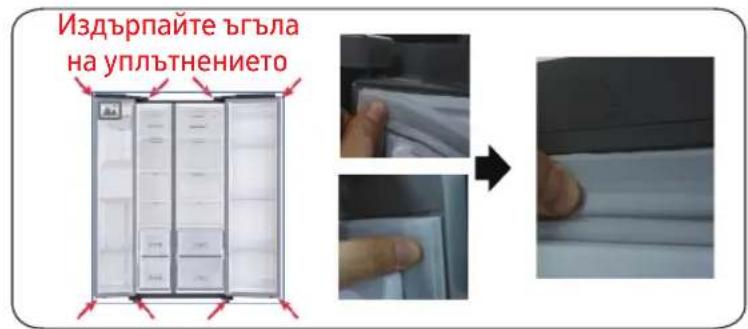

За да подмените уплътнението

Издърпайте ъгъла на уплътнението

1. Натиснете 4-те ъгъла на уплътнението.

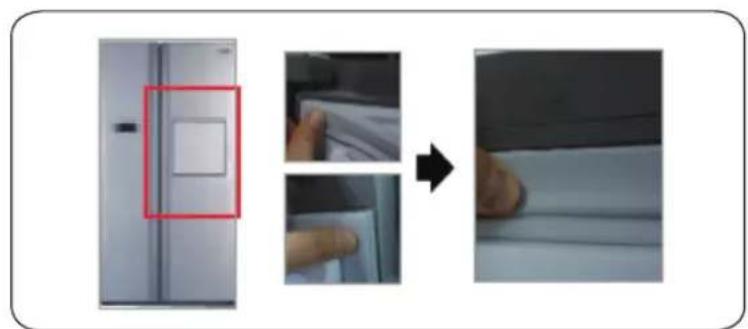

2. Натиснете централната част на уплътнението.

1. Натиснете 4-те ъгъла на уплътнението.

2. Натиснете централната част на уплътнението.

ВНИМАНИЕ

Уверете се, че чекмеджето е поставено правилно в релсата по време на сглобяването.

За да свалите чекмеджето

1. Издърпайте чекмеджето възможно най-много.
2. Наклонете чекмеджето нагоре и го издърпайте, докато го отстраните.

За да поставите чекмеджетата обратно

Поставянето на чекмеджетата обратно следва обратния порядък на съответните им стъпки по отстраняването им.

Подмяна на пантите

За да подмените пантите, първо трябва да свалите вратите.

ВНИМАНИЕ

• Когато сваляте вратите, бъдете крайно внимателни, защото вратите са тежки.
• Преди да подмените пантите, поставете мека подложка като например кашон върху пода, за да предотвратите драскотини по вратата, когато поставяте вратите долу.
• Тъй като с пантите трябва да се работи внимателно и да се подменят от две или повече лица, ние ви препоръчваме да извикате професионално техническо обслужване.
• Ако свалите пантата, без да държите вратата, вратата може да падне и да предизвика нараняване.

- Уверете се, че оста е здраво затегната към пантата.

- Проверете дали пантата е закрепена здраво към корпуса.

• Проверете дали кабелните конектори са свързани правилно.
  • Внимавайте да не повредите проводниците, когато затягате горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/поставянето на хладилника в легнало положение изисква минимум 2 лица.
• Изключете захраващия кабел, преди да обърнете вратите.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка 11 mm гаечен ключ

10 mm тресчотка 8 mm тресчотка 10 mm гаечен ключ

Обръщане на вратата

БЕЛЕЖКА

За моделите с дръжки първо обърнете дръжките. (За подробна информация вижте раздел "Обръщане на позицията на дръжката на вратата (за модели с дръжки от тип релса)".)

1. Разкачете захранващия кабел и отстранете 1 винт на капака, като използвате кръстата отвертка.

След това отворете вратата на фризера и издърпайте куките отстрани, за да разхлабите капака.

Повдигнете капака към себе си, за да го откачите.

1. Разкачете двата горни корпуса.

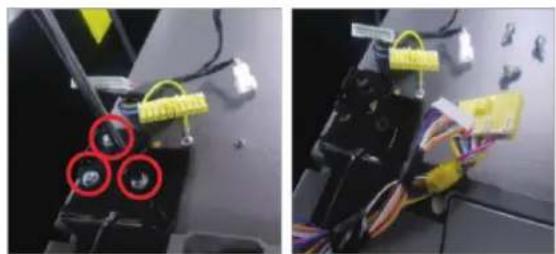

1. Свалете трите болта, които придържат пантата.

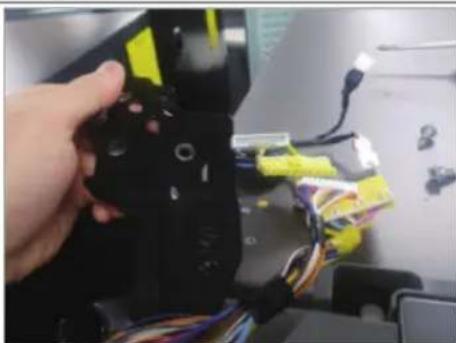

1. Разглобете горната панта от

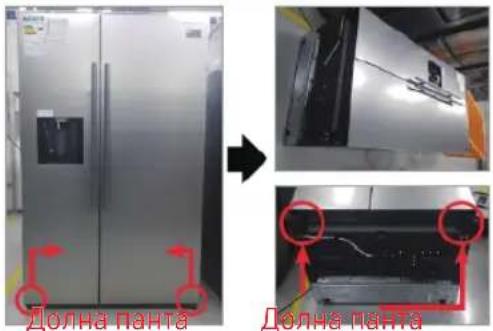

Долна панта Долна панта

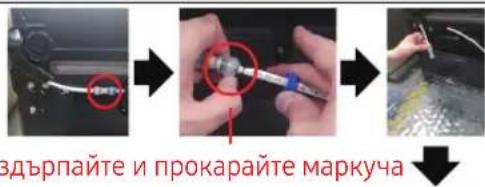

вдърпайте и прокарайте маркуча

Трябва да работят над 2 лица.

Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе.

1. Разкачете маркуча.
   (само панта долу вляво)
2. Извадете входящия маркуч за вода. (само панта долу вляво)
3. Свалете болт (Зеа). (като използвате гаечен ключ или 10 mm ключ лула)
4. Свалете долната панта Д/Л.
5. Сглобете долната панта.
   (като използвате гаечен ключ или 10 mm ключ лула)
6. Свържете маркуча (само панта долу вляво)
7. Сглобете входящия маркуч за вода. (само панта долу вляво)

Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе.

1. Сглобете долната панта Д/Л.
2. Вдигнете уреда.

Трябва да работят над 2 лица.

Philips шрафцигер Рамен шрафцигер

Да се отстрани фиоката
