RS54N3003EF - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

Märke	Samsung
Modell	RS54N3003EF
Produkttyp	Kombinerat kylskåp med frysfack
Kategori	Kylskåp
Underhållsvänlighet	Användarrepeterbara delar: handtag (vissa modeller), tätningslister, lådor och gångjärn
Reparerbarhet	Begränsad till handtag, tätningslister, lådor och gångjärn
Nödvändiga verktyg	Krysskruvmejsel, platt skruvmejsel, 10 mm nyckel, 11 mm nyckel, hylsnyckel 8 mm och 10 mm
Säkerhetsanvisningar	Koppla bort strömmen före ingrepp. Använd skyddshandskar. Kräver två personer för flytt och dörromkastning.
Hantering av dörrar	Dörrarna är mycket tunga: ta bort dem försiktigt med två personer. Förbered en mjuk dyna för att undvika repor.
Reservdelar	Finns på Samsungs supportsida: http://samsung.com/support
Modellkod	Anges på streckkodsetiketten längst ner till vänster på apparaten
Tätningslist	Kontrollera tätningen för att undvika läckage av kall luft. Dra i hörnen och sedan mitten för att demontera.
Handtag	Demontera med en liten platt skruvmejsel insatt i hålet på locket. Tryck fast stöden ordentligt vid återmontering.
Lådor	Dra tills stoppet, luta uppåt för att ta bort. Återmontera i omvänd ordning. Kontrollera att lådan sitter korrekt i skenan.
Gångjärn	Byte kräver demontering av dörrarna. Var försiktig med kablar. Använd 10 mm nycklar. Rekommendation att anlita en professionell.
Dörromkastning	Möjlig enligt procedur i bruksanvisningen. Koppla bort strömmen innan. Kräver två personer.
Strömförsörjning	Koppla bort strömkabeln före underhåll eller dörromkastning.
Garanti	Skador orsakade av obehörig eller oprofessionell reparation täcks inte.
Teknisk support	För byte av gångjärn rekommenderas att anlita en auktoriserad Samsung teknisk service.

Vanliga frågor - RS54N3003EF SAMSUNG

Hur byter man handtaget på kylskåpet?

Sätt in en liten platt skruvmejsel i hålet längst ner på locket till handtagsstödet. Dra enheten framåt medan du vrider på skruvmejseln. Skruva loss de 4 skruvarna för att demontera locket och handtagsstödet. För återmontering, tryck fast stöden ordentligt och dra åt skruvarna. Var noga med att inte repa dörren.

Hur byter man dörrtätningen?

Dra de 4 hörnen på tätningslisten utåt, dra sedan mitten. För att sätta tillbaka, tryck först in de 4 hörnen, sedan mitten. Se till att tätningslisten sitter ordentligt för att undvika läckage av kall luft. En felaktigt monterad tätningslist kan minska energieffektiviteten.

Hur tar man bort en låda från kylskåpet?

Dra lådan tills stoppet, luta den uppåt och dra tills den lossnar. För att sätta tillbaka, utför stegen i omvänd ordning. Kontrollera att lådan är korrekt insatt i skenan.

Hur byter man ett dörrgångjärn?

Ta först bort dörrarna (kräver två personer). Koppla bort strömmen. Ta bort skruvarna på det övre och nedre gångjärnet. Koppla bort kablar och slangar. Montera det nya gångjärnet i omvänd ordning. Obs: dörrarna är tunga och gångjärnen måste hanteras försiktigt.

Var hittar jag reservdelar till mitt Samsung RS54N3003EF kylskåp?

Gå till Samsungs supportsida: http://samsung.com/support. Ange modellkoden (anges på streckkodsetiketten längst ner till vänster på apparaten) för att kontrollera tillgängliga delar. Se till att delens namn överensstämmer med illustrationen i manualen.

Vilka verktyg behövs för underhåll?

Du behöver en krysskruvmejsel, en platt skruvmejsel, en 10 mm nyckel, en 11 mm nyckel, en hylsnyckel 8 mm och 10 mm. Dessa verktyg medföljer inte apparaten.

Kan jag själv byta dörröppningens håll?

Ja, proceduren beskrivs i bruksanvisningen. Det kräver minst två personer. Koppla bort strömkabeln innan du börjar. För modeller med handtag, byt först handtagen. Följ stegen noggrant för att undvika skador.

Vilka säkerhetsåtgärder ska vidtas?

Koppla alltid bort apparaten före ingrepp. Använd skyddshandskar. För tunga lyft (dörrar, omkastning), be om hjälp. Obehöriga reparationer ogiltigförklarar garantin.

Vad gör jag om min dörrtätning läcker?

Kontrollera att tätningslisten sitter korrekt och inte är trasig. Om nödvändigt, byt ut den enligt demonterings- och monteringsproceduren. En sliten eller felaktigt monterad tätningslist kan leda till överdriven energiförbrukning.

Behålls garantin om jag reparerar själv?

Reparationer av ett icke auktoriserat företag eller självreparationer som inte följer anvisningarna kan ogiltigförklara garantin. Samsung frånsäger sig allt ansvar vid skador. För komplexa reparationer (gångjärn), anlita en auktoriserad professionell.

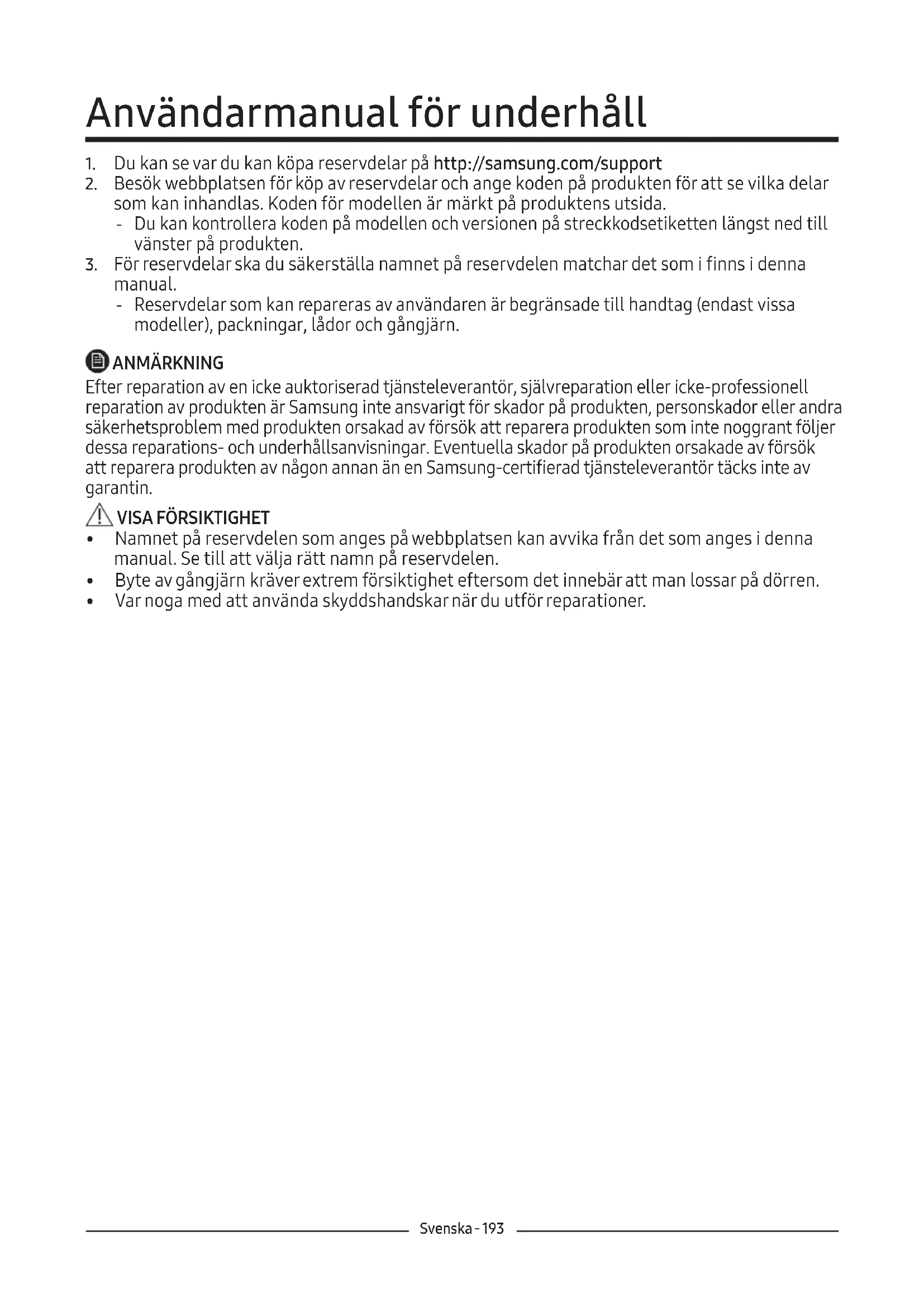

BRUKSANVISNING RS54N3003EF SAMSUNG

Användarmanual för underhåll

1. Du kan se var du kan köpa reservdelar på http://samsung.com/support
2. Besök webbplatsen för köp av reservdelar och ange koden på produkten för att se vilka delar som kan inhandlas. Koden för modellen är märkt på produktens utsida.

- Du kan kontrollera koden på modellen och versionen på streckkodsetiketten längst ned till vänster på produkten.

1. För reservdelar ska du säkerställa namnet på reservdelen matchar det som i finns i denna manual.

- Reservdelar som kan repareras av användaren är begränsade till handtag (endast vissa modeller), packningar, lådor och gångjärn.

ANMÄRKNING

Efter reparation av en icke auktoriserad tjänsteleverantör, självreparation eller icke-professionell reparation av produkten är Samsung inte ansvarigt för skador på produkten, personskador eller andra säkerhetsproblem med produkten orsakad av försök att reparera produkten som inte noggrant följer dessa reparations- och underhållsanvisningar. Eventuella skador på produkten orsakade av försök att reparera produkten av någon annan än en Samsung-certifierad tjänsteleverantör täcks inte av garantin.

! VISA FÖRSIKTIGHET

• Namnet på reservdelen som anges på webbplatsen kan avvika från det som anges i denna manual. Se till att välja rätt namn på reservdelen.
• Byte av gångjärn kräver extrem försiktighet eftersom det innebär att man lossar på dörren.
• Var noga med att använda skyddshandskar när du utför reparationer.

Den faktiska bilden och kylskåpets reservdelar kan skilja sig åt beroende på modell och land.

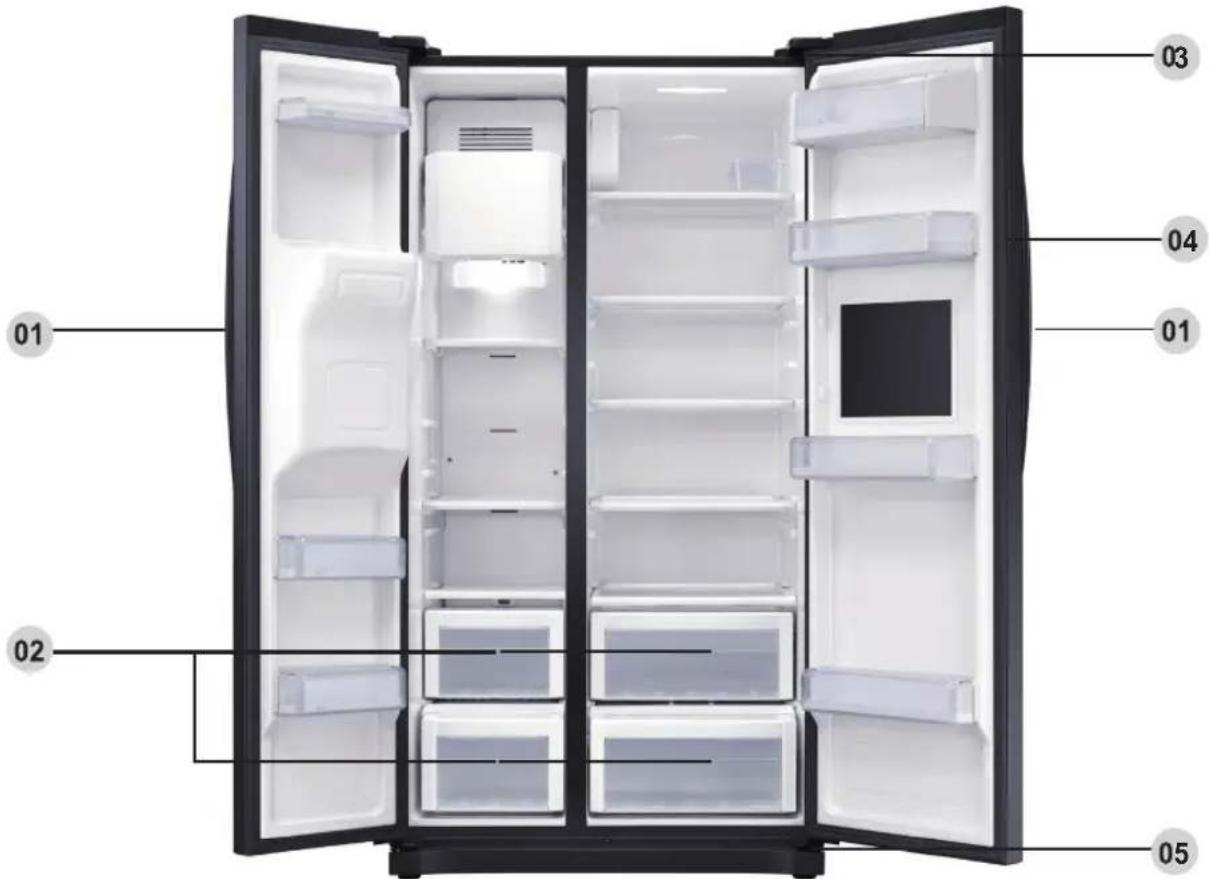

01 02 03 04 01 05

01 Handtag

03 Övre gångjärn

05 Nedre gångjärn

02 Låda

04 Packning

Byte av handtag

Namnet på modellen ser ut så här: RS54**3****, RS52**3****, RS50**3****, Vad som ersätter asteriskerna kan variera beroende på modell.

Asterisker i koden för modellen anger en variantmodell och kan ersätta (0-9) eller (A-Z) i koden för modellen.

VISA FÖRSIKTIGHET

• När du byter ut dörrhandtaget, var försiktig så att du inte repar framdörren.
• Tryck hårt på handtagen vid stöden. Se till att det inte finns någon glipa mellan stöden och dörren.
• Dra åt skruvarna ordentligt när du fäster handtaget.
  Kontrollera att handtaget är ordentligt fäst innan produkten används.

Verktyg som krävs (medföljer inte)

För att lossa på handtagen

ANMÄRKNING

Denna procedur gäller både kylen och frysfacet.

1. Handtagsuppsättningfinnspå framsidan av kylskåpsdörren.

1. För in den lilla plattskruvmejseln i hålet längst ner på höljet till stödhandtaget och dra ut handuppsättningen till framsidan med den vridbara mejseln åt sidan.

Vänd handtagsuppsättningen åt sidan för att demontera bottenläget

1. Skruva loss 4 skruvar för att demontera höljet till stödhandtag och stödhandtag.

1. Dra ut stödhandtaget med hjälp av insexnyckeln enligt bilden eller plattskruvmejseln genom att skjuta baksidan.

Byte av packning

VISA FÖRSIKTIGHET

Se till att du fäster packningen ordentligt. Annars kan kall luft från kylskåpet läcka.

För att ta bort packningen

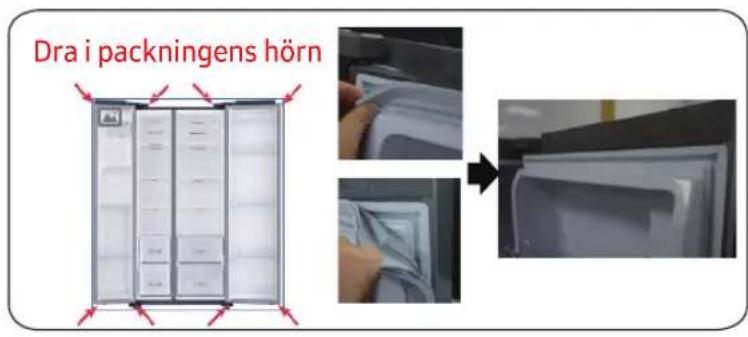

Dra i packningens hörn

1. Dra i packningens fyra hörn.
2. Dra i mitten av packningen.

För att byta ut packningen

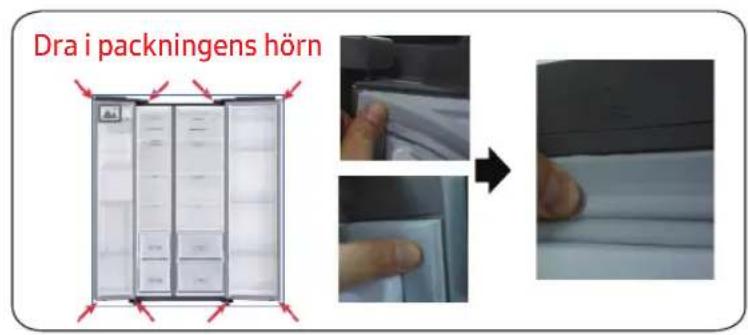

Dra i packningens hörn

1. Skjut på packningens fyra hörn.
2. Skjut på packningens mitt.

1. Skjut på packningens fyra hörn.
2. Skjut på packningens mitt.

! VISA FÖRSIKTIGHET

Kontrollera att lådan sitter ordentligt i skenan under montering.

För att ta bort lådan

1. Dra ut lådan så längt det går.
2. Luta lådan uppåt och dra ut den tills den tas bort.

För att sätta tillbaka lädorna

Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.

Byte av gångjärn

För att byta ut gångjärnen ska du ta bort dörrarna först.

VISA FÖRSIKTIGHET

• Var extremt försiktigt när du tar bort dörrarna eftersom de är tunga.
• Innan du byter ut gångjärnen, ska du lägg ett mjukt underlag som kartong på golvet för att förhindra repor på dörren när du lägger dem.
• Eftersom gångjärnen ska hanteras försiktigt och monteras av två eller flera personer, rekommenderar vi att du kontaktar professionell teknisk service.
• Om du tar bort gångjärnet utan att hålla i dörren, kan den falla ner och orsaka skador.
• Säkerställ att axeln är ordentligt åtdragen på gångjärnet.
• Kontrollera att gångjärnet är ordentligt fäst i skåpet.
• Se till att kontaktdonen för kabeln är ordentligt anslutna.
• Var försiktig så att inte kablarna skadas när du fäster övertäckningen.

! WARNING

• För att luta/lägga ner kylskåpet krävs minst 2 personer.
• Koppla bort nätsladden innan du vänder på dörrarna.

Verktyg som krävs (medföljer inte)

Stjärnskruvmejsel Plattskruvmejslar 11 mm skiftnyckel

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skiftnyckel

Vända på dörren

ANMÄRKNING

För modeller med handtag, vänd på handtagen först. (För detaljerad information, se avsnittet "Vända dörrhandtagets läge (för modeller med svänghandtag)".)

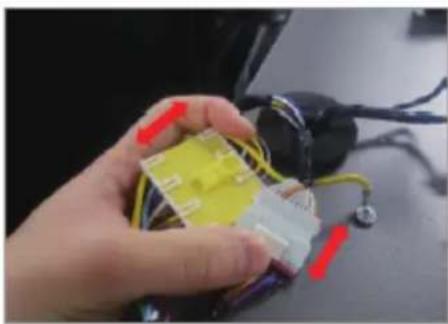

1. Koppla bort nätsladden och ta bort 1 täckskruv med en stjärnskruvmejsel.

Öppna sedan frysdörren och dra i krokarna på sidorna för att lossa locket.

Lyft locket mot dig för att lossa det.

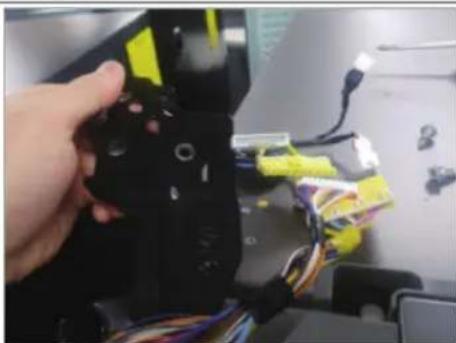

1. Koppla loss de två övre höljena.

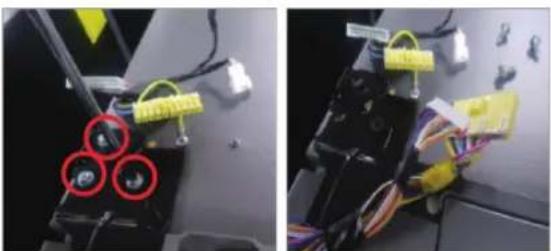

1. Ta bort de tre bultarna som håller gångjärnet.

1. Demontera det övre gångjärnet från dörrens framsida

1. Koppla bort nätsladden.
2. Lägg ner uppsättningen.

VISA

FÖRSIKTIGHET

Fler än 2 personer ska medverka.

Innan du utför åtgården ovan, se till att dra ur nätsladden

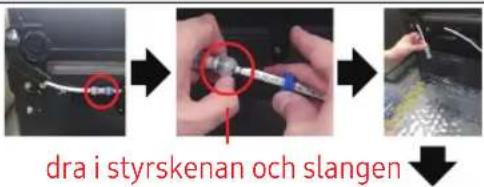

dra i styrskenan och slangen

Dra i styrskenan och slangen

1. Koppla bort slangen. (Endast nedre vänster gångjärn)
2. Töm vattnet i slangen. (Endast nedre vänster gångjärn)
3. Ta bort bulten (3ea). (Använd skiftnyckel eller 10 mm hylsnyckel)

4. Ta bort nedre H/V gångjärn.

5. Montera nedre gångjärn i botten. (Använd skiftnyckel eller 10 mm hylsnyckel)

6. Anslut slangen (endast nedre gångjärn till vänster)
7. Tillsätt vatten i slangen. (Endast nedre vänster gångjärn)

VISA

FÖRSIKTIGHET

Innan du utför åtgården ovan, se till att dra ur nätsladden

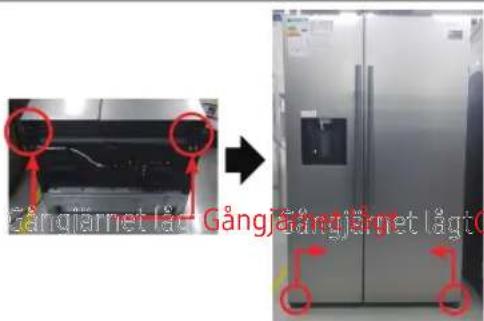

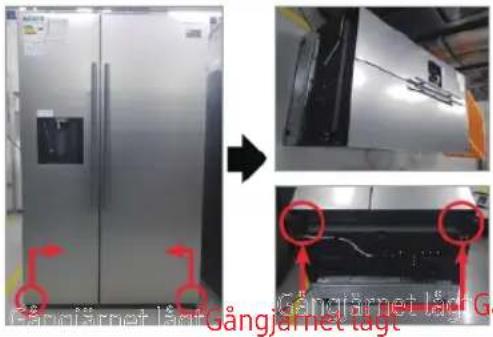

Gångjärnet lägt Gångjärgnet lägt

1. Montera nedre H/V gångjärn.
2. Sätt tillbaka uppsättningen.

VISA

FÖRSIKTIGHET

Fler än 2 personer ska medverka.
