ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Combi 55 SQ B STIGA

oder der Lagerung des Geräts oder unsachgemäße Motorinstallation. Garantieleistungen werden ausschließlich von Briggs & Stratton- Vertragshändlern erbracht. Den nächsten Vertragshändler finden Sie auf unserer Händlersuchkarte auf BRIGGSandSTRATTON.COM oder unter der Nummer 1-800-233-3723 (in den USA). 80004537 (Rev. F)31 Copyright © Briggs & Stratton, LLC, Milwaukee, WI, ΗΠΑ. Με την επιφύλαξη όλων των δικαιωμάτων. Το παρόν εγχειρίδιο περιέχει πληροφορίες σχετικά με την ασφάλεια, ούτως ώστε να γνωρίζετε τους κινδύνους που σχετίζονται με τους κινητήρες και πώς μπορείτε να τους αποφύγετε. Περιέχει επίσης οδηγίες για τη σωστή χρήση και φροντίδα του κινητήρα. Η Briggs & Stratton, LLC δεν γνωρίζει απαραίτητα σε ποιο είδος εξοπλισμού πρόκειται να χρησιμοποιηθεί ο παρών κινητήρας και, για τον λόγο αυτό, είναι σημαντικό να διαβάσετε προσεκτικά και να κατανοήσετε τις οδηγίες λειτουργίας του εξοπλισμού. Φυλάξτε αυτές τις αρχικές οδηγίες γιατί θα τις χρειαστείτε στο μέλλον. Σημειωση:Τα μεγέθη και οι εικόνες στο παρόν εγχειρίδιο παρέχονται μόνο για λόγους αναφοράς και ίσως διαφέρουν από το δικό σας μοντέλο. Αν έχετε απορίες, αποταθείτε στον αντιπρόσωπο της εταιρείας στην περιοχή σας. Για ανταλλακτικά ή τεχνική υποστήριξη, σημειώστε παρακάτω το μοντέλο, τον τύπο και τους κωδικούς του κινητήρα καθώς και την ημερομηνία αγοράς. Οι αριθμοί αυτοί βρίσκονται επάνω στον κινητήρα (ανατρέξτε στην ενότητα Χαρακτηριστικά και χειριστήρια ). Ημερομηνία αγοράς Μοντέλο κινητήρα - Τύπος - Κωδικός Σειριακός αριθμός κινητήρα Στοιχεία επικοινωνίας ευρωπαϊκού γραφείου Για ερωτήσεις σχετικά με τις εκπομπές αερίων στην Ευρώπη, παρακαλούμε επικοινωνήστε με το ευρωπαϊκό μας γραφείο στο: Max-Born-Straße 2, 68519 Viernheim, Γερμανία. Ευρωπαϊκή Ένωση (ΕΕ) φάσης V (5): Τιμές διοξειδίου του άνθρακα (CO

Οι τιμές διοξειδίου του άνθρακα των κινητήρων της Briggs & Stratton που διαθέτουν Πιστοποιητικό Έγκρισης Τύπου ΕΕ διατίθενται στον ιστότοπο BriggsandStratton.com εισάγοντας CO2 στο παράθυρο αναζήτησης. Πληροφορίες για την

Όλα τα υλικά συσκευασίας, το χρησιμοποιημένο λιπαντικό και όλες οι μπαταρίες πρέπει να ανακυκλώνονται με βάση τους ισχύοντες κρατικούς κανονισμούς. Ασφάλεια Χειριστή ΣΥΜΒΟΛΟ ΣΥΝΑΓΕΡΜΙΚΗΣ ΕΙΔΟΠΟΙΗΣΗΣ ΓΙΑ ΘΕΜΑΤΑ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣ ΛΕΞΕΙΣ Το σύμβολο ειδοποίησης ασφαλείας προσδιορίζει πληροφορίες ασφαλείας σχετικά με τους κινδύνους που μπορούν να προκαλέσουν σωματικό τραυματισμό. Το σύμβολο συναγερμού συνοδεύεται από μια προειδοποιητική λέξη (ΚΙΝΔΥΝΟΣ,ΠΡΟΕΙΔΟΠΟΙΗΣΗήΠΡΟΣΟΧΗ) που υποδεικνύει την πιθανότητα και την ενδεχόμενη σοβαρότητα τραυματισμού. Επιπλέον, ενδέχεται να δείτε να χρησιμοποιείται και ένα σύμβολο κινδύνου που υποδεικνύει τον τύπο του κινδύνου. Η ένδειξηΚΙΝΔΥΝΟΣδηλώνει κίνδυνο ο οποίος, εάν δεν αποφευχθεί,θαπροκαλέσει θάνατο ή σοβαρό τραυματισμό. Η ένδειξηΠΡΟΕΙΔΟΠΟΙΗΣΗδηλώνει κίνδυνο ο οποίος, εάν δεν αποφευχθεί,θα μπορούσενα προκαλέσει θάνατο ή σοβαρό τραυματισμό. Η ένδειξηΠΡΟΣΟΧΗδηλώνει κίνδυνο ο οποίος, εάν δεν αποφευχθεί,θα μπορούσενα προκαλέσει τραυματισμό μικρού ή μεσαίου βαθμού. Η ένδειξηΕΠΙΣΗΜΑΝΣΗυποδεικνύει πληροφορίες που θεωρούνται σημαντικές αλλά δεν αφορούν σε κινδύνους. Σύμβολα κινδύνου και τι σημαίνουν Προειδοποίηση ασφάλειας για κινδύνους που ενδέχεται να οδηγήσουν σε τραυματισμό. Πριν θέσετε σε λειτουργία τη μονάδα ή εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να εμπεδώσετε το εγχειρίδιο χειριστή. Κίνδυνος πυρκαγιάς Κίνδυνος έκρηξης Κίνδυνος ηλεκτροπληξίας Κίνδυνος λόγω τοξικών

Κίνδυνος από θόρυβο - Συνιστώνται ωτοασπίδες για την παρατεταμένη χρήση. Κίνδυνος από εκτινασσόμενα αντικείμενα - Φοράτε εξοπλισμό προστασίας για τα μάτια. Κίνδυνος έκρηξης Κίνδυνος κρυοπαγημάτων Κίνδυνος ανάδρασης Κίνδυνος ακρωτηριασμού - κινούμενα μέρη Χημικός κίνδυνος Κίνδυνος από θερμότητα Διαβρωτικό Μηνύματα για θέματα ασφάλειας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι κινητήρες της Briggs & Stratton® δεν έχουν σχεδιαστεί και δεν προορίζονται για μετάδοση κίνησης σε: αυτοκινητίδια αναψυχής (fun-karts, go-karts), παιδικά οχήματα, οχήματα αναψυχής, αθλητικά οχήματα παντός εδάφους (ATV), μοτοσικλέτες, αερόστρωμνα οχήματα (χόβερκραφτ), αεροσκάφη ή αγωνιστικά οχήματα μη εγκεκριμένα από την Briggs & Stratton. Για πληροφορίες σχετικά με αγωνιστικά προϊόντα, επισκεφθείτε τη σελίδα www.briggsracing.com. Για οχήματα ειδικών χρήσεων και τετράτροχα οχήματα παντός εδάφους side-by-side, καλέστε το κέντρο εφαρμογών κινητήρων της Briggs & Stratton στον αριθμό 1-866-927-3349. Η μη ενδεδειγμένη χρήση του κινητήρα μπορεί να προκαλέσει σοβαρό τραυματισμό ή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο και οι αναθυμιάσεις του συνιστούν εξαιρετικά εύφλεκτες και εκρηκτικές ουσίες. Σε περίπτωση πυρκαγιάς ή έκρηξης υπάρχει κίνδυνος πρόκλησης σοβαρών εγκαυμάτων ή ακόμη και θανάτου. Κατά την προσθήκη καυσίμου

• Σβήστε τον κινητήρα και αφήστε τον να κρυώσει τουλάχιστον 2 λεπτά προτού βγάλετε την τάπα του καυσίμου.

• Γεμίστε τη δεξαμενή καυσίμου σε εξωτερικό ή σε καλά εξαεριζόμενο χώρο.32 BRIGGSandSTRATTON.com

• Μη γεμίζετε υπερβολικά τη δεξαμενή καυσίμων. Για να υπάρχει αρκετός χώρος όταν διασταλεί το καύσιμο, μην γεμίζετε τη δεξαμενή καυσίμου πάνω από τη βάση του λαιμού της.

• Το καύσιμο πρέπει να μένει μακριά από σπινθήρες, ανοιχτές φλόγες, φλόγες εναύσματος, πηγές θερμότητας και άλλες πηγές ανάφλεξης.

• Φροντίστε να ελέγχετε συχνά μήπως οι γραμμές, η δεξαμενή, η τάπα και οι σύνδεσμοι των σωλήνων του καυσίμου παρουσιάζουν ρωγμές ή διαρροή. Αν χρειαστεί, αντικαταστήστε όποιο εξάρτημα παρουσιάζει πρόβλημα.

• Αν χυθεί καύσιμο, περιμένετε να εξατμιστεί προτού θέσετε σε λειτουργία τον

Κατά την εκκίνηση του κινητήρα

• Βεβαιωθείτε ότι έχουν τοποθετηθεί και στερεωθεί καλά στη θέση τους το μπουζί, ο σιγαστήρας εξάτμισης, η τάπα του ντεπόζιτου καυσίμου και το φίλτρο αέρα (εάν

• Μη θέτετε σε λειτουργία τον κινητήρα αν έχετε βγάλει το μπουζί.

• Εάν ο κινητήρας μπουκώσει, θέστε το τσοκ (εάν υπάρχει) στη θέση OPEN/RUN, μετακινήστε το χειριστήριο γκαζιού (εάν υπάρχει) στη θέση FAST και τραβήξτε το σχοινί εκκίνησης έως ότου τεθεί σε λειτουργία ο κινητήρας. Κατά τη λειτουργία του εξοπλισμού

• Μη δίνετε στον κινητήρα ή στον εξοπλισμό κλίση σε γωνία που προκαλεί έκχυση του καυσίμου.

• Μην κλείνετε τον αέρα στο καρμπιρατέρ για να σταματήσετε τον κινητήρα.

• Ποτέ μη θέτετε και μη διατηρείτε σε λειτουργία τον κινητήρα όταν έχει αφαιρεθεί το συγκρότημα του φίλτρου αέρα (εάν υπάρχει) ή το ίδιο το φίλτρο αέρα (εάν

Κατά την αλλαγή του λαδιού

• Εάν αδειάζετε το λάδι από τον επάνω σωλήνα πλήρωσης λαδιού, το ντεπόζιτο καυσίμου πρέπει να είναι άδειο, διαφορετικά υπάρχει κίνδυνος διαρροής καυσίμου και πρόκλησης πυρκαγιάς ή έκρηξης. Όταν πρέπει να γείρετε τη μονάδα για εργασίες συντήρησης

• Εάν πρέπει να γείρετε τη μονάδα για λόγους συντήρησης, το δοχείο καυσίμου, εάν είναι τοποθετημένο στον κινητήρα, πρέπει να είναι άδειο διότι, διαφορετικά, υπάρχει κίνδυνος διαρροής καυσίμου και πρόκλησης πυρκαγιάς ή έκρηξης. Κατά τη μεταφορά του εξοπλισμού

• Μεταφέρετε τον εξοπλισμό με το ντεπόζιτο καυσίμου ΑΔΕΙΟ ή με τη βαλβίδα παροχής καυσίμου ΚΛΕΙΣΤΗ. Για την αποθήκευση καυσίμου ή εξοπλισμού με καύσιμο στο ντεπόζιτο

• Αποθηκεύετε μακριά από φούρνους, θερμάστρες, θερμαντήρες νερού ή άλλες συσκευές που χρησιμοποιούν πιλοτική φλόγα ή άλλες πηγές ανάφλεξης, επειδή μπορούν να προκαλέσουν ανάφλεξη των αναθυμιάσεων καυσίμου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση του κινητήρα προκαλεί σπινθηρισμούς. Με τον σπινθηρισμό υπάρχει κίνδυνος ανάφλεξης εύφλεκτων αερίων στον

Στην περίπτωση αυτή υπάρχει κίνδυνος πρόκλησης έκρηξης και πυρκαγιάς.

• Εάν στην περιοχή υπάρχει διαρροή φυσικού αερίου ή υγραερίου, μη θέσετε σε λειτουργία τον κινητήρα.

• Μην χρησιμοποιείτε υγρά υποβοήθησης εκκίνησης που βρίσκονται υπό πίεση επειδή οι αναθυμιάσεις τους είναι εύφλεκτες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΚΙΝΔΥΝΟΣ ΔΗΛΗΤΗΡΙΩΔΟΥΣ ΑΕΡΙΟΥ. Τα αέρια που εκπέμπει ο κινητήρας περιέχουν μονοξείδιο του άνθρακα, ένα δηλητηριώδες αέριο το οποίο μπορεί να επιφέρει τον θάνατο μέσα σε λίγα λεπτά. Είναι ΑΟΡΑΤΟ, ΑΟΣΜΟ και ΑΓΕΥΣΤΟ. Το γεγονός ότι δεν μυρίζετε τα καυσαέρια δεν αποκλείει την πιθανότητα έκθεσής σας σε μονοξείδιο του άνθρακα. Εάν νιώσετε άρρωστοι, ζαλάδα ή αδυναμία χρησιμοποιώντας το προϊόν βγείτε έξω και αναπνεύστε καθαρό αέρα ΑΜΕΣΩΣ. Επισκεφθείτε γιατρό. Ενδέχεται να έχετε δηλητηριαστεί από μονοξείδιο του άνθρακα.

• Χρησιμοποιείτε το προϊόν ΜΟΝΟ σε εξωτερικούς χώρους, μακριά από παράθυρα, πόρτες και αεραγωγούς, προκειμένου να μειώσετε τον κίνδυνο συσσώρευσης και ενδεχόμενης διέλευσης του μονοξειδίου του άνθρακα σε χώρους όπου βρίσκονται

• Εγκαταστήστε ανιχνευτές μονοξειδίου του άνθρακα που λειτουργούν με μπαταρία ή βυσματούμενους ανιχνευτές μονοξειδίου του άνθρακα με εφεδρική μπαταρία σύμφωνα με τις οδηγίες του κατασκευαστή. Οι ανιχνευτές καπνού δεν μπορούν να ανιχνεύσουν αέριο μονοξειδίου του άνθρακα.

• ΜΗΝ χρησιμοποιήσετε το προϊόν μέσα σε σπίτια, γκαράζ, ψηλοτάβανα ή χαμηλοτάβανα υπόγεια, φράχτες ή άλλους μερικώς κλειστούς χώρους ακόμη και αν χρησιμοποιείτε ανεμιστήρες ή ανοίγετε πόρτες και παράθυρα για εξαερισμό. Το μονοξείδιο του άνθρακα μπορεί να συσσωρευτεί γρήγορα στους χώρους αυτούς και να παραμείνει για ώρες, ακόμα και μετά τη διακοπή της λειτουργίας της

• Τοποθετείτε ΠΑΝΤΑ τη συσκευή στην υπήνεμη πλευρά και με την εξάτμιση του κινητήρα στραμμένη μακριά από χώρους όπου βρίσκονται άνθρωποι. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ταχεία επανατύλιξη του σχοινιού εκκίνησης (κλώτσημα) θα τραβήξει το χέρι και τον βραχίονά σας προς τον κινητήρα πριν προλάβετε να αφήσετε το σχοινί. Ενδέχεται να υποστείτε κατάγματα, συντριπτικά κατάγματα, μώλωπες ή διαστρέμματα.

• Κατά την εκκίνηση του κινητήρα, τραβήξτε το σχοινί εκκίνησης αργά έως ότου αισθανθείτε αντίσταση και, στη συνέχεια, τραβήξτε απότομα για να αποφύγετε τυχόν κλώτσημα.

• Πριν να εκκινήσετε τον κινητήρα, αφαιρέστε όλα τα εξωτερικά φορτία του εξοπλισμού/κινητήρα.

• Εξαρτήματα άμεσης ζεύξης όπως, μεταξύ άλλων, λεπίδες, πτερωτές, τροχαλίες, αλυσοτροχοί κλπ, πρέπει να ασφαλίζονται. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα χέρια, τα πόδια, τα μαλλιά, τα ρούχα ή τα κοσμήματά σας υπάρχει κίνδυνος να ακουμπήσουν ή να πιαστούν σε περιστρεφόμενα εξαρτήματα. Ενδέχεται να προκληθεί ακρωτηριασμός ή σοβαρής μορφής κατατεμαχισμός.

• Όταν χειρίζεστε τον εξοπλισμό φροντίζετε ώστε οι προφυλακτήρες να βρίσκονται εγκαταστημένοι στη θέση τους.

• Κρατάτε τα χέρια και τα πόδια σας μακριά από τα περιστρεφόμενα εξαρτήματα.

• Δέστε τα μαλλιά σας αν είναι μακριά και βγάλτε τα κοσμήματά σας.

• Μην φοράτε ρούχα που εφαρμόζουν χαλαρά επάνω σας, κορδόνια που κρέμονται ή είδη που θα μπορούσαν να πιαστούν στα περιστρεφόμενα εξαρτήματα του

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι κινητήρες που βρίσκονται σε λειτουργία παράγουν θερμότητα. Τα εξαρτήματα των κινητήρων, ιδίως ο σιγαστήρας, υπερθερμαίνονται. Υπάρχει κίνδυνος σοβαρού εγκαύματος από οποιαδήποτε επαφή. Τα εύφλεκτα υπολείμματα, όπως φύλλα, γρασίδι, θάμνοι κ.λπ. μπορούν να πάρουν φωτιά.

• Μην αγγίξετε τον σιγαστήρα, τον κύλινδρο του κινητήρα και τα πτερύγια αν δεν

• Απομακρύνετε τα συσσωρευμένα υπολείμματα από την περιοχή του σιγαστήρα και του κυλίνδρου.

• Η χρήση ή η λειτουργία του κινητήρα σε δασώδη, χλοώδη ή θαμνώδη άγρια περιοχή συνιστά παράβαση του Τμήματος 4442 του Κώδικα περί Φυσικών Πόρων της Καλιφόρνιας, εκτός εάν το σύστημα εξάτμισης διαθέτει σήτα απορρόφησης σπινθήρων που διατηρείται σε καλή λειτουργική κατάσταση, όπως ορίζεται στο Τμήμα 4442. Παρόμοιοι νόμοι ενδέχεται να ισχύουν και σε άλλες πολιτείες ή περιοχές ομοσπονδιακής δικαιοδοσίας των ΗΠΑ. Για να προμηθευτείτε πλέγμα προστασίας από σπινθήρες το οποίο είναι σχεδιασμένο για το σύστημα εξάτμισης που υπάρχει εγκατεστημένο στον συγκεκριμένο κινητήρα, αποταθείτε στον αρχικό κατασκευαστή του εξοπλισμού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κατά λάθος προκληθούν σπινθήρες, υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας. Αν κατά λάθος γίνει εκκίνηση του κινητήρα, υπάρχει κίνδυνος να πιαστούν κάποια μέλη του σώματός σας, να τραυματιστείτε σοβαρά ή ακόμη και να ακρωτηριαστείτε ή να κοπείτε. Κίνδυνος πυρκαγιάς Πριν από την εκτέλεση ρυθμίσεων ή επισκευών:

• Αποσυνδέστε το καλώδιο του αναφλεκτήρα και φυλάξτε το μακριά από τον αναφλεκτήρα.33

• Αποσυνδέστε την μπαταρία από τον αρνητικό ακροδέκτη (μόνο για κινητήρες με ηλεκτρική εκκίνηση.)

• Χρησιμοποιείτε μόνο τα σωστά εργαλεία.

• Μην επεμβαίνετε στα ελατήρια του ρυθμιστή ταχύτητας, τους μηχανισμούς ή τα άλλα εξαρτήματα για να αυξήσετε την ταχύτητα του κινητήρα.

• Τα ανταλλακτικά πρέπει να είναι ίδια με τα γνήσια εξαρτήματα και να τοποθετούνται στην ίδια θέση με τα αρχικά εξαρτήματα. Εάν τα εξαρτήματα διαφέρουν, ενδέχεται να μην αποδίδουν εξίσου καλά, να προκαλούν βλάβες στη μονάδα, ακόμη και τραυματισμό.

• Μην χτυπάτε τον σφόνδυλο με σφυρί ή άλλο σκληρό αντικείμενο, διότι υπάρχει κίνδυνος να σπάσει κατά τη λειτουργία. Κατά την εκτέλεση δοκιμών για σπινθήρα:

• Χρησιμοποιήστε εγκεκριμένο δοκιμαστήρα μπουζί.

• Μην ελέγχετε για σπινθήρα ενώ έχετε αφαιρέσει το μπουζί. Χαρακτηριστικά και χειριστήρια Χειριστήρια κινητήρα Συγκρίνετε την εικόνα (Εικόνα: 1, 2, 3, 4, 5) με τον κινητήρα σας για να εξοικειωθείτε με τη θέση των διαφόρων χαρακτηριστικών και χειριστηρίων. A. Αριθμοί αναγνώρισης κινητήρων Κωδικός - Τύπος - Μοντέλο B. Μπουζί C. Ντεπόζιτο καυσίμου και πώμα D. Φίλτρο αέρα E. Λαβή σχοινιού εκκίνησης F. Δείκτης στάθμης G. Εξάτμιση, προφυλακτήρας εξάτμισης (εάν υπάρχει), σήτα απορρόφησης σπινθήρων (εάν υπάρχει) H. Σχάρα αναρρόφησης αέρα

I. Χειριστήριο γκαζιού (εάν υπάρχει)

J. Τσοκ (εφόσον υπάρχει) K. Βαλβίδα διακοπής καυσίμου (εάν υπάρχει) L. Διακόπτης παύσης λειτουργίας (εάν υπάρχει) M. Μπαταρία (αν υπάρχει) Σύμβολα ελέγχου του κινητήρα και τι

Ταχύτητα κινητήρα - ΑΡΓΉ Ταχύτητα κινητήρα -

ΕΝΕΡΓΟΠΟΊΗΣΗ - ΑΠΕΝΕΡΓΟΠΟΊΗΣΗ Εκκίνηση κινητήρα - Τσοκ στη θέση ΚΛΕΙΣΤΌ Εκκίνηση κινητήρα - Τσοκ στη θέση ΑΝΟΙΚΤΌ Πώμα δεξαμενής καυσίμου Διακόπτης παροχής καυσίμου - ΑΝΟΙΚΤΌΣ Διακόπτης παροχής καυσίμου

Μην γεμίσετε υπερβολικά

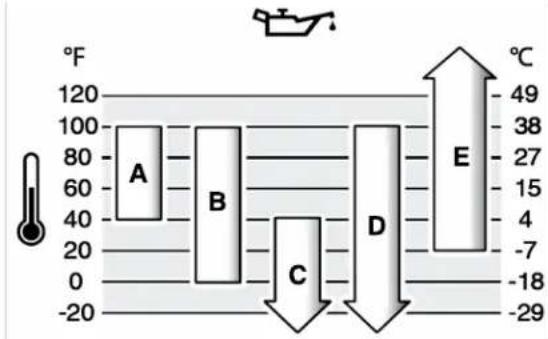

Συστάσεις για το λάδι Χωρητικότητα λαδιού: Ανατρέξτε στην ενότηταΠροδιαγραφές.

Ορισμένοι κινητήρες αποστέλλονται από την Briggs & Stratton με ή χωρίς λάδι. Να βεβαιώνεστε πάντα ότι ο κινητήρας έχει λάδι. Εάν ξεκινήσετε τον κινητήρα χωρίς λάδι, θα υποστεί ανεπανόρθωτη ζημιά, η οποία δεν καλύπτεται από την εγγύηση. Σας συνιστούμε τη χρήση πιστοποιημένων λαδιών με την εγγύηση της Briggs & Stratton

για καλύτερη απόδοση. Άλλα απορρυπαντικά λάδια υψηλής ποιότητας επιτρέπονται εφόσον έχουν πιστοποιηθεί για χρήση SF, SG, SH, SJ ή υψηλότερη. Μην χρησιμοποιείτε ειδικά πρόσθετα. Το ιξώδες λαδιού που είναι κατάλληλο για τον κινητήρα καθορίζεται ανάλογα με τις εξωτερικές θερμοκρασίες. Χρησιμοποιήστε τον πίνακα για να επιλέξετε το καλύτερο ιξώδες για το αναμενόμενο εύρος εξωτερικών θερμοκρασιών. Οι κινητήρες στους περισσότερους εξοπλισμούς παραγωγής ισχύος εξωτερικών χώρων λειτουργούν καλά με συνθετικό λάδι 5W-30. Για εξοπλισμό που χρησιμοποιείται σε υψηλές θερμοκρασίες, το συνθετικό λάδι Vanguard

15W-50 παρέχει την καλύτερη προστασία. A SAE 30 - Σε θερμοκρασίες κάτω των 40 °F (4 °C), η χρήση SAE 30 θα έχει ως αποτέλεσμα τη δύσκολη εκκίνηση του κινητήρα. B 10W-30 - Σε θερμοκρασίες άνω των 80 °F (27 °C), η χρήση 10W-30 θα έχει ως αποτέλεσμα την αυξημένη κατανάλωση λαδιού. Ελέγχετε συχνά τη στάθμη του

C 5W-30 D Συνθετικό λάδι 5W-30

Συνθετικό λάδι Vanguard

15W-50 Έλεγχος στάθμης και προσθήκη λαδιού Βλ. εικόνα: 6 Πριν από τον έλεγχο στάθμη ή την προσθήκη λαδιού

• Βεβαιωθείτε ότι ο κινητήρας βρίσκεται σε οριζόντια θέση.

• Καθαρίστε την περιοχή γύρω από το πώμα πλήρωσης λαδιού από τυχόν υπολείμματα.

• Βλ. το Προδιαγραφές ενότητα σχετικά με τη χωρητικότητα λαδιού.

Ο κινητήρας αυτός αποστέλλεται από την Briggs & Stratton χωρίς λάδι. Κατασκευαστές εξοπλισμού ή αντιπρόσωποι ενδέχεται να έχουν προσθέσει λάδι στον κινητήρα. Προτού εκκινήσετε τον κινητήρα για πρώτη φορά, φροντίστε να ελέγξετε τη στάθμη λαδιού και προσθέστε λάδι σύμφωνα με τις οδηγίες που παρέχονται στο εγχειρίδιο. Εάν θέσετε τον κινητήρα σε λειτουργία χωρίς λάδι, θα υποστεί ανεπανόρθωτη βλάβη η οποία δεν θα καλύπτεται από την εγγύηση. Έλεγχος στάθμης λαδιού

1. Αφαιρέστε το δείκτη στάθμης (A, Εικόνα 6) και σκουπίστε με καθαρό πανί.

2. Τοποθετήστε και σφίξτε τον δείκτη στάθμης (A, Εικόνα 6).

3. Αφαιρέστε το δείκτη στάθμης και ελέγξτε τη στάθμη του λαδιού. Η σωστή στάθμη

λαδιού είναι το πάνω σημείο της ένδειξης πλήρους στάθμης (B, Εικόνα 6) που απεικονίζεται στο δείκτη στάθμης. Προσθήκη λαδιού

1. Αν η στάθμη του λαδιού είναι χαμηλή, προσθέστε αργά λάδι από την οπή

πλήρωσης λαδιού του κινητήρα (C, Εικόνα 6). Μην γεμίσετε υπερβολικά. Μετά την προσθήκη λαδιού, περιμένετε ένα λεπτό και, στη συνέχεια, ελέγξτε τη στάθμη του λαδιού.

2. Επανατοποθετήστε και σφίξτε το δείκτη στάθμης (A, Εικόνα 6).34 BRIGGSandSTRATTON.com

Συστάσεις για το καύσιμο Το καύσιμο πρέπει να πληροί τις εξής απαιτήσεις:

• Να είναι καθαρή, φρέσκια, αμόλυβδη βενζίνη.

• Να έχει τουλάχιστον 87οκτάνια/87AKI (91RON). Χρήση σε μεγάλο υψόμετρο, δείτε παρακάτω.

• Αποδεκτή είναι η βενζίνη με έως και 10% περιεκτικότητα σε αιθανόλη (βενζόλη). ΕΠΙΣΗΜΑΝΣΗ Δεν πρέπει να χρησιμοποιείτε μη εγκεκριμένη βενζίνη, π.χ. E15 και E85. Δεν πρέπει να αναμειγνύετε λάδι στη βενζίνη ούτε να τροποποιείτε τον κινητήρα για να μπορεί να λειτουργήσει με εναλλακτικά καύσιμα. Η χρήση μη εγκεκριμένων καυσίμων θα προκαλέσει βλάβη στα εξαρτήματα του κινητήρα, η οποία δεν καλύπτεται από την εγγύηση. Για να προστατεύσετε το σύστημα καυσίμων από τον σχηματισμό ρητινών, αναμείξτε σταθεροποιητή καυσίμων μέσα στο καύσιμο. ΔείτεΑποθήκευση.Δεν είναι ίδια όλα τα καύσιμα. Εάν παρουσιαστούν προβλήματα στην εκκίνηση ή τις επιδόσεις του κινητήρα, αλλάξτε προμηθευτή ή μάρκα καυσίμου. Αυτός ο κινητήρας είναι πιστοποιημένος να λειτουργεί με βενζίνη. Το σύστημα ελέγχου εκπομπών για κινητήρες με καρμπιρατέρ είναι το EM (Τροποποιήσεις κινητήρα). Τα συστήματα ελέγχου εκπομπών για κινητήρες με ηλεκτρονική έγχυση καυσίμου είναι το ECM (Μονάδα ελέγχου καυσίμου), το MPI (Ψεκασμός πολλαπλών σημείων) και, αν υπάρχει, O2S (Αισθητήρας οξυγόνου). Μεγάλο υψόμετρο Σε υψόμετρα μεγαλύτερα από 1524 μέτρα (5.000 πόδια), είναι αποδεκτή η χρήση βενζίνης τουλάχιστον 85 οκτανίων/85 AKI (89 RON). Για κινητήρες με καρμπιρατέρ, απαιτείται ρύθμιση για μεγάλα υψόμετρα για να διατηρηθεί η απόδοση. Η λειτουργία χωρίς τη συγκεκριμένη ρύθμιση θα έχει ως αποτέλεσμα μειωμένη απόδοση, αυξημένη κατανάλωση καυσίμου και αυξημένες εκπομπές καυσαερίων. Για πληροφορίες σχετικά με τη ρύθμιση για μεγάλα υψόμετρα απευθυνθείτε σε εξουσιοδοτημένο αντιπρόσωπο σέρβις της Briggs & Stratton. Δεν ενδείκνυται η λειτουργία του κινητήρα με το κιτ για μεγάλα υψόμετρα όταν το υψόμετρο είναι μικρότερο από 762 μέτρα (2.500 πόδια). Για κινητήρες με ηλεκτρονικό ψεκασμό καυσίμου (EFI) δεν απαιτείται ρύθμιση μεγάλου

Προσθέστε καύσιμο Βλ. εικόνα: 7 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο και οι αναθυμιάσεις του είναι εξαιρετικά εύφλεκτες και εκρηκτικές

Ενδεχόμενη φωτιά ή έκρηξη μπορεί να προκαλέσουν σοβαρά εγκαύματα ή

Κατά την προσθήκη καυσίμου

• Σβήστε τον κινητήρα και αφήστε τον να κρυώσει τουλάχιστον 2 λεπτά προτού βγάλετε την τάπα του καυσίμου.

• Γεμίστε τη δεξαμενή καυσίμου σε εξωτερικό ή σε καλά εξαεριζόμενο χώρο.

• Μη γεμίζετε υπερβολικά τη δεξαμενή καυσίμων. Για να υπάρχει αρκετός χώρος όταν διασταλεί το καύσιμο, μην γεμίζετε τη δεξαμενή καυσίμου πάνω από τη βάση του λαιμού της.

• Το καύσιμο πρέπει να μένει μακριά από σπινθήρες, ανοιχτές φλόγες, φλόγες εναύσματος, πηγές θερμότητας και άλλες πηγές ανάφλεξης.

• Φροντίστε να ελέγχετε συχνά μήπως οι γραμμές, η δεξαμενή, η τάπα και οι σύνδεσμοι των σωλήνων του καυσίμου παρουσιάζουν ρωγμές ή διαρροή. Αν χρειαστεί, αντικαταστήστε όποιο εξάρτημα παρουσιάζει πρόβλημα.

• Αν χυθεί καύσιμο, περιμένετε να εξατμιστεί πριν θέσετε σε λειτουργία τον κινητήρα.

1. Καθαρίστε την τάπα του καυσίμου ώστε να μην υπάρχουν ακαθαρσίες και

κατάλοιπα. Αφαιρέστε το πώμα του ντεπόζιτου καυσίμου.

2. Γεμίστε το ντεπόζιτο καυσίμου (A, Εικόνα 7) με καύσιμο. Για να υπάρχει αρκετός

χώρος όταν διασταλεί το καύσιμο, μη γεμίσετε τη δεξαμενή καυσίμου πάνω από τη βάση του λαιμού της (B). Ορισμένα μοντέλα έχουν ένδειξη στάθμης καυσίμου (C). Μη γεμίσετε τη δεξαμενή καυσίμου πάνω από τη βάση της ένδειξης στάθμης καυσίμου (D).

3. Επανατοποθετήστε την τάπα του καυσίμου.

Εκκίνηση και διακοπή της λειτουργίας του κινητήρα Βλ. εικόνα: 8, 9, 10, 11, 12 Εκκίνηση του κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ταχεία επανατύλιξη του σχοινιού εκκίνησης (κλώτσημα) θα τραβήξει το χέρι και τον βραχίονά σας προς τον κινητήρα πριν προλάβετε να αφήσετε το σχοινί. Ενδέχεται να υποστείτε κατάγματα,συντριπτικά κατάγματα, μώλωπες ή διαστρέμματα.

• Κατά την εκκίνηση του κινητήρα, τραβήξτε το σχοινί εκκίνησης αργά έως ότου αισθανθείτε αντίσταση και, στη συνέχεια, τραβήξτε απότομα για να αποφύγετε τυχόν κλώτσημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο και οι αναθυμιάσεις του συνιστούν εξαιρετικά εύφλεκτες και εκρηκτικές ουσίες. Σε περίπτωση πυρκαγιάς ή έκρηξης υπάρχει κίνδυνος πρόκλησης σοβαρών εγκαυμάτων ή ακόμη και θανάτου. Κατά την εκκίνηση του κινητήρα

• Βεβαιωθείτε ότι έχουν τοποθετηθεί και στερεωθεί καλά στη θέση τους το μπουζί, ο σιγαστήρας εξάτμισης, η τάπα του ντεπόζιτου καυσίμου και το φίλτρο αέρα (εάν

• Μη θέτετε σε λειτουργία τον κινητήρα αν έχετε βγάλει το μπουζί.

• Εάν ο κινητήρας μπουκώσει, θέστε το τσοκ (εάν υπάρχει) στη θέση ΑΝΟΙΓΜΑ/ ΛΕΙΤΟΥΡΓΙΑ, μετακινήστε το γκάζι (εάν υπάρχει) στη θέση ΓΡΗΓΟΡΑ και τραβήξτε το σχοινί εκκίνησης έως ότου τεθεί σε λειτουργία ο κινητήρας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΚΙΝΔΥΝΟΣ ΔΗΛΗΤΗΡΙΩΔΟΥΣ ΑΕΡΙΟΥ. Τα αέρια που εκπέμπει ο κινητήρας περιέχουν μονοξείδιο του άνθρακα, ένα δηλητηριώδες αέριο το οποίο μπορεί να επιφέρει τον θάνατο μέσα σε λίγα λεπτά. ΔΕΝ ΜΠΟΡΕΙΤΕ να το μυρίσετε, να το δείτε, ή να το γευτείτε. Το γεγονός ότι δεν μυρίζετε τα καυσαέρια δεν αποκλείει την πιθανότητα έκθεσής σας σε μονοξείδιο του άνθρακα. Σε περίπτωση που αισθανθείτε αδιαθεσία, ζαλάδα ή αδυναμία κατά τη χρήση του προϊόντος, σβήστε τον κινητήρα και μεταφερθείτε ΑΜΕΣΩΣ σε χώρο με καθαρό αέρα. Επισκεφθείτε γιατρό. Ενδέχεται να έχετε δηλητηριαστεί από μονοξείδιο του άνθρακα.

• Χρησιμοποιείτε το προϊόν ΜΟΝΟ σε εξωτερικούς χώρους, μακριά από παράθυρα, πόρτες και αεραγωγούς, προκειμένου να μειώσετε τον κίνδυνο συσσώρευσης και ενδεχόμενης διέλευσης του μονοξειδίου του άνθρακα σε χώρους όπου βρίσκονται

• Εγκαταστήστε ανιχνευτές μονοξειδίου του άνθρακα που λειτουργούν με μπαταρία ή βυσματούμενους ανιχνευτές μονοξειδίου του άνθρακα με εφεδρική μπαταρία σύμφωνα με τις οδηγίες του κατασκευαστή. Οι ανιχνευτές καπνού δεν μπορούν να ανιχνεύσουν αέριο μονοξειδίου του άνθρακα.

• ΜΗΝ χρησιμοποιήσετε το προϊόν μέσα σε σπίτια, γκαράζ, ψηλοτάβανα ή χαμηλοτάβανα υπόγεια, φράχτες ή άλλους μερικώς κλειστούς χώρους ακόμη και αν χρησιμοποιείτε ανεμιστήρες ή ανοίγετε πόρτες και παράθυρα για εξαερισμό. Το μονοξείδιο του άνθρακα μπορεί να συσσωρευτεί γρήγορα στους χώρους αυτούς και να παραμείνει για ώρες, ακόμα και μετά τη διακοπή της λειτουργίας της

• Τοποθετείτε ΠΑΝΤΑ τη συσκευή στην υπήνεμη πλευρά και με την εξάτμιση του κινητήρα στραμμένη μακριά από χώρους όπου βρίσκονται άνθρωποι. ΕΠΙΣΗΜΑΝΣΗ Ο κινητήρας αυτός αποστέλλεται από την Briggs & Stratton χωρίς λάδι. Προτού εκκινήσετε τον κινητήρα, βεβαιωθείτε ότι έχετε προσθέσει λιπαντικό σύμφωνα με τις οδηγίες που παρέχονται στο εγχειρίδιο. Εάν θέσετε τον κινητήρα σε λειτουργία χωρίς λιπαντικό, θα υποστεί ανεπανόρθωτη βλάβη, η οποία δεν καλύπτεται από την εγγύηση. Προσδιορισμός του συστήματος εκκίνησης Πριν θέσετε σε λειτουργία τον κινητήρα, πρέπει να προσδιορίσετε τον τύπο του συστήματος εκκίνησης που διαθέτει ο κινητήρας σας. Ο κινητήρας σας θα διαθέτει έναν από τους ακόλουθους τύπους.

και Σύστημα εκκίνησης 1 βήματος: Αυτό το σύστημα διαθέτει αυτόματο τσοκ, το οποίο ρυθμίζεται με βάση τη θερμοκρασία. Δεν διαθέτει χειροκίνητο τσοκ (μοχλό αέρος) ούτε μεμβράνη.

• Σύστημα τσοκ: Το σύστημα διαθέτει τσοκ για την εκκίνηση του κινητήρα σε χαμηλές θερμοκρασίες. Ορισμένα μοντέλα διαθέτουν ξεχωριστό χειριστήριο τσοκ, ενώ άλλα διαθέτουν συνδυασμένο χειριστήριο τσοκ/γκαζιού. Αυτός ο τύπος δεν διαθέτει πουάρ.

• Σύστημα μεμβράνης: Διαθέτει μία κόκκινη μεμβράνη για την εκκίνηση του κινητήρα σε χαμηλές θερμοκρασίες. Δεν διαθέτει ρυθμιζόμενο με το χέρι τσοκ.35 Για να θέσετε σε λειτουργία τον κινητήρα, ακολουθήστε τις οδηγίες που αντιστοιχούν στον τύπο του συστήματος εκκίνησης του κινητήρα σας. Σημειωση:Ο εξοπλισμός μπορεί να διαθέτει τηλεχειρισμό. Για τη θέση και τη λειτουργία του τηλεχειρισμού ανατρέξτε στο εγχειρίδιο του εξοπλισμού. ReadyStart

και Σύστημα εκκίνησης 1 βήματος

1. Ελέγξτε το λιπαντικό του κινητήρα. Ανατρέξτε στην ενότηταΈλεγχος της στάθμης

2. Βεβαιωθείτε ότι όλα τα χειριστήρια μετάδοσης κίνησης του εξοπλισμού, εάν

υπάρχουν, είναι αποσυμπλεγμένα.

3. Μετακινήστε τη βαλβίδα διακοπής παροχής καυσίμου (Α, Σχήμα8), εάν υπάρχει,

4. Μετακινήστε το χειριστήριο του γκαζιού (B, Σχήμα8), εάν υπάρχει, στη θέση

ΓΡΗΓΟΡΑ. Λειτουργήστε τον κινητήρα στη θέση ΓΡΗΓΟΡΑ.

5. Πατήστε τον διακόπτη παύσης λειτουργίας (D, Εικόνα 9), εάν υπάρχει, στη θέση

6. Εάν το προϊόν διαθέτει μοχλό διακοπής λειτουργίας του κινητήρα (C, 10), κρατήστε

τον μοχλό μαζί με τη χειρολαβή.

7. Διακόπτης επανεκκίνησης, εάν υπάρχει: Κρατήστε σταθερά τη χειρολαβή του

σχοινιού εκκίνησης (G, Εικόνα 8). Τραβήξτε τη λαβή του σχοινιού εκκίνησης αργά, μέχρι να συναντήσετε αντίσταση και, στη συνέχεια, τραβήξτε απότομα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ταχεία επανατύλιξη του σχοινιού εκκίνησης («κλώτσημα») θα τραβήξει πίσω το χέρι και το βραχίονά σας προς τον κινητήρα πριν προλάβετε να αφήσετε το σχοινί. Ενδέχεται να υποστείτε κατάγματα,συντριπτικά κατάγματα, μώλωπες ή διαστρέμματα. Κατά την εκκίνηση του κινητήρα, τραβήξτε το σχοινί εκκίνησης αργά έως ότου αισθανθείτε αντίσταση και, στη συνέχεια, τραβήξτε απότομα για να αποφύγετε τυχόν

8. Διακόπτης ηλεκτρικής εκκίνησης, εφόσον υπάρχει: Στρέψτε τον

διακόπτηηλεκτρικής εκκίνησης στη θέση ΑΝΟΙΚΤΟ/ΕΚΚΙΝΗΣΗ. ΕΠΙΣΗΜΑΝΣΗ Για να παρατείνετε τη διάρκεια ζωής της μίζας, χρησιμοποιείτε μικρούς σε διάρκεια κύκλους εκκίνησης (έως πέντε δευτερόλεπτα). Περιμένετε ένα λεπτό μεταξύ των κύκλων εκκίνησης. Σημειωση:Εάν ο κινητήρας δεν ξεκινήσει μετά από επανειλημμένες προσπάθειες, απευθυνθείτε στον τοπικό σας αντιπρόσωπο ή επισκεφθείτε το BRIGGSandSTRATTON.com ή καλέστε στο 1-800-233-3723 (στις ΗΠΑ). Σύστημα τσοκ

1. Ελέγξτε το λιπαντικό του κινητήρα. Βλ. ενότητα Έλεγχος στάθμης λιπαντικού .

2. Βεβαιωθείτε ότι όλα τα χειριστήρια μετάδοσης κίνησης του εξοπλισμού, εάν

υπάρχουν, είναι αποσυμπλεγμένα.

3. Γυρίστε το διακόπτη διακοπής καυσίμου (Α, Εικόνα 8), εάν υπάρχει, στη θέση

ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ (OPEN).

4. Γυρίστε το χειριστήριο ροπής (Β, Εικόνα 8), εάν υπάρχει, στη θέση ΓΡΗΓΟΡΑ

(FAST). Λειτουργήστε τον κινητήρα στη θέση ΓΡΗΓΟΡΑ (FAST).

5. Μετακινήστε το χειριστήριο τσοκ (F, Εικόνα 11) στη θέση ΚΛΕΙΣΜΕΝΟ (CLOSED).

Σημειωση:Το τσοκ συνήθως δεν χρειάζεται όταν επανακινείτε ζεστό κινητήρα.

6. Πιέστε τον διακόπτη παύσης (D, Εικόνα 11), εάν υπάρχει, στη θέση ΑΝΟΙΚΤΟ

7. Εάν το προϊόν είναι εξοπλισμένο με μοχλό τερματισμού κινητήρα (C, Εικόνα 10),

κρατήστε τον μοχλό τερματισμού κινητήρα έναντι της λαβής.

8. Διακόπτης επανεκκίνησης, εάν υπάρχει: Κρατήστε καλά τη λαβή του σχοινιού

εκκίνησης (G, Εικόνα 8). Τραβήξτε τη λαβή του σχοινιού εκκίνησης αργά, μέχρι να συναντήσετε αντίσταση και, στη συνέχεια, τραβήξτε απότομα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ταχεία επανατύλιξη του σχοινιού εκκίνησης (κλώτσημα) θα τραβήξει το χέρι και το βραχίονά σας προς τον κινητήρα πριν προλάβετε να αφήσετε το σχοινί. Ενδέχεται να υποστείτε κατάγματα, συντριπτικά κατάγματα, μώλωπες ή διαστρέμματα. Κατά την εκκίνηση του κινητήρα, τραβήξτε το σχοινί εκκίνησης αργά έως ότου αισθανθείτε αντίσταση και, στη συνέχεια, τραβήξτε απότομα για να αποφύγετε τυχόν κλώτσημα.

9. Διακόπτης ηλεκτρικής εκκίνησης, εφόσον υπάρχει: Στρέψτε τον διακόπτη

ηλεκτρικής εκκίνησης στη θέση ΑΝΟΙΚΤΟ / ΕΚΚΙΝΗΣΗ (ON / START). ΕΠΙΣΗΜΑΝΣΗ Για να παρατείνετε τη διάρκεια ζωής της μίζας, χρησιμοποιείτε μικρούς σε διάρκεια κύκλους εκκίνησης (έως πέντε δευτερόλεπτα). Περιμένετε ένα λεπτό μεταξύ των κύκλων εκκίνησης.

10. Ενόσω θερμαίνεται ο κινητήρας, μετακινήστε το χειριστήριο τσοκ (F, Εικόνα 11)

στη θέση ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ / ΛΕΙΤΟΥΡΓΙΑ (OPEN / RUN). Σημειωση:Εάν ο κινητήρας δεν ξεκινήσει μετά από επαναλαμβανόμενες προσπάθειες, επικοινωνήστε με τον τοπικό αντιπρόσωπο ή μεταβείτε στο BRIGGSandSTRATTON.com ή καλέστε το 1-800-233-3723 (εντός των ΗΠΑ). Σύστημα μεμβράνης

1. Ελέγξτε το λιπαντικό του κινητήρα. Βλ. ενότητα Έλεγχος στάθμης λιπαντικού .

2. Βεβαιωθείτε ότι όλα τα χειριστήρια μετάδοσης κίνησης του εξοπλισμού, εάν

υπάρχουν, είναι αποσυμπλεγμένα.

3. Πιέστε τον διακόπτη παύσης (A, Εικόνα 12), εάν υπάρχει, στη θέση AΝΟΙΚΤΟ

4. Γυρίστε το χειριστήριο ροπής (Β, Εικόνα 12), εάν υπάρχει, στη θέση ΓΡΗΓΟΡΑ

(FAST). Λειτουργήστε τον κινητήρα στη θέση ΓΡΗΓΟΡΑ (FAST).

5. Σπρώξτε την κόκκινη μεμβράνη (F, Εικόνα 12) τρεις (3) φορές.

Σημειωση:Η αρχική πλήρωση συνήθως δεν είναι απαραίτητη όταν επανεκκινείτε έναν ζεστό κινητήρα. Σημειωση:Αν πιέσετε το μηχανισμό αρχικής πλήρωσης πολλές φορές, μπορεί να υπερπληρώσετε τον κινητήρα με καύσιμο και να είναι δύσκολη η εκκίνησή του.

6. Κρατήστε το μοχλό παύσης λειτουργίας του κινητήρα (C, Εικόνα 10), εάν υπάρχει,

μαζί με τη χειρολαβή.

7. Κρατήστε σταθερά τη λαβή του σχοινιού εκκίνησης (D, Εικόνα 12). Τραβήξτε

τη λαβή του σχοινιού εκκίνησης αργά, μέχρι να συναντήσετε αντίσταση και, στη συνέχεια, τραβήξτε απότομα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ταχεία επανατύλιξη του σχοινιού εκκίνησης (κλώτσημα) θα τραβήξει το χέρι και το βραχίονά σας προς τον κινητήρα πριν προλάβετε να αφήσετε το σχοινί. Ενδέχεται να υποστείτε κατάγματα, συντριπτικά κατάγματα, μώλωπες ή διαστρέμματα. Κατά την εκκίνηση του κινητήρα, τραβήξτε το σχοινί εκκίνησης αργά έως ότου αισθανθείτε αντίσταση και, στη συνέχεια, τραβήξτε απότομα για να αποφύγετε τυχόν κλώτσημα. Σημειωση:Αν ο κινητήρας δεν τεθεί σε λειτουργία μετά από επανειλημμένες προσπάθειες, επαναλάβετε τα βήματα 5, 6 και 7. Αν εξακολουθεί να μην ξεκινά, επικοινωνήστε με τον τοπικό αντιπρόσωπο ή μεταβείτε στη διεύθυνση BRIGGSandSTRATTON.com ή καλέστε το 1-800-233-3723 (εντός των ΗΠΑ). Σβήστε τον κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο και οι αναθυμιάσεις του είναι εξαιρετικά εύφλεκτες και εκρηκτικές

Ενδεχόμενη φωτιά ή έκρηξη μπορεί να προκαλέσουν σοβαρά εγκαύματα ή

• Μην κλείνετε τον αέρα στο καρμπιρατέρ με το τσοκ, εφόσον υπάρχει, για να σταματήσετε τον κινητήρα.

1. Μοχλός διακοπής της λειτουργίας του κινητήρα, εάν υπάρχει: Αφήστε το

μοχλό διακοπής της λειτουργίας του κινητήρα (E, Εικόνα 10). Διακόπτης παύσης λειτουργίας, εάν υπάρχει: Μετακινήστε τον διακόπτη παύσης (D, Εικόνα 9, 11, A, Εικόνα 12) στη θέση ΚΛΕΙΣΤΟ (OFF). Χειριστήριο γκαζιού, εφόσον υπάρχει: Μετακινήστε το χειριστήριο γκαζιού (B, Εικόνα 8, 12) στη θέση ΔΙΑΚΟΠΗ (STOP). Ηλεκτρικό κουμπί εκκίνησης, εφόσον υπάρχει: Στρέψτε το ηλεκτρικό κουμπί εκκίνησης στη θέση ΚΛΕΙΣΤΟ / ΔΙΑΚΟΠΗ (OFF / STOP). Αφαιρέστε το κλειδί και φυλάξτε το σε ασφαλές μέρος μακριά από παιδιά.

2. Μετά τη διακοπή λειτουργίας του κινητήρα, μετακινήστε τη βαλβίδα διακοπής

παροχής καυσίμου (Α, Εικόνα 8), εάν υπάρχει, στη θέση ΚΛΕΙΣΜΕΝΟ (CLOSED). Συντήρηση36 BRIGGSandSTRATTON.com ΕΠΙΣΗΜΑΝΣΗ Αν κατά τη συντήρηση γείρετε τον κινητήρα, το ντεπόζιτο καυσίμου, αν είναι εγκατεστημένο πάνω στον κινητήρα, πρέπει να είναι άδειο και η πλευρά του μπουζί να είναι προς τα πάνω. Εάν το ντεπόζιτο καυσίμου δεν είναι άδειο και γείρετε τον κινητήρα προς οποιαδήποτε άλλη κατεύθυνση, ενδέχεται να είναι δύσκολο να τον θέσετε σε λειτουργία λόγω μόλυνσης με λάδι ή βενζίνη του φίλτρου αέρα και/ή του

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν απαιτείται να γείρετε τη μονάδα για λόγους συντήρησης, το ντεπόζιτο καυσίμου πρέπει να είναι άδειο διότι, διαφορετικά, υπάρχει κίνδυνος διαρροής καυσίμου και πρόκλησης πυρκαγιάς ή έκρηξης. Για κάθε εργασία συντήρησης και σέρβις του κινητήρα και των εξαρτημάτων του σας συνιστούμε να επισκέπτεστε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις της Briggs & Stratton. ΕΠΙΣΗΜΑΝΣΗ Για να διασφαλίζεται η ομαλή λειτουργία αυτού του κινητήρα, όλα τα εξαρτήματα που χρησιμοποιήθηκαν για την κατασκευή του πρέπει να παραμένουν στη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τυχόν ακούσια δημιουργία σπινθήρων μπορεί να προκαλέσει φωτιά ή ηλεκτροπληξία. Τυχόν ακούσια εκκίνηση μπορεί να προκαλέσει εμπλοκή μέλους στον κινητήρα, ακρωτηριασμό ή σχίσιμο. Κίνδυνος πυρκαγιάς Πριν από την εκτέλεση ρυθμίσεων ή επισκευών:

• Αποσυνδέστε το καλώδιο του μπουζί και κρατήστε το μακριά από το μπουζί.

• Αποσυνδέστε τον αρνητικό πόλο της μπαταρίας (μόνο για κινητήρες με ηλεκτρική

• Χρησιμοποιείτε μόνο τα σωστά εργαλεία.

• Μην επεμβαίνετε στο ελατήριο του ρυθμιστή ταχύτητας, στους μηχανισμούς ή στα άλλα εξαρτήματα για να αυξήσετε την ταχύτητα του κινητήρα.

• Τα ανταλλακτικά πρέπει να είναι ίδιου σχεδιασμού και να εγκαθίστανται στην ίδια θέση με τα γνήσια εξαρτήματα. Εάν τα εξαρτήματα διαφέρουν, ενδέχεται να μην αποδίδουν εξίσου καλά, να προκαλέσουν βλάβες στη μονάδα, ακόμη και τραυματισμό.

• Μη χτυπάτε το σφόνδυλο με σφυρί ή με άλλο σκληρό αντικείμενο, διότι υπάρχει κίνδυνος να σπάσει ο σφόνδυλος κατά τη λειτουργία. Κατά τον έλεγχο για σπινθήρα:

• Χρησιμοποιείτε εγκεκριμένη διάταξη δοκιμής μπουζί.

• Μην κάνετε έλεγχο για σπινθήρα έχοντας αφαιρέσει το μπουζί. Σέρβις Συστήματος ελέγχου εκπομπών Τη συντήρηση, αντικατάσταση και επισκευή των συσκευών και συστημάτων ελέγχου εκπομπών κινητήρων που χρησιμοποιούνται εκτός δρόμου μπορούν να αναλαμβάνουν ιδιώτες ή εταιρείες επισκευής Ωστόσο, τη συντήρηση του συστήματος ελέγχου εκπομπών καυσαερίων "χωρίς επιβάρυνση" πρέπει να αναλαμβάνει εξουσιοδοτημένος αντιπρόσωπος του κατασκευαστή. Δείτε τις Δηλώσεις για τον Έλεγχο

Πρόγραμμα συντήρησης Πρώτες 5 ώρες

• Αλλαγή λαδιού κινητήρα (Δεν απαιτείται στα μοντέλα με ετικέτα Just Check & Add™ και Χωρίς αλλαγές λαδιού) Κάθε 8 ώρες ή καθημερινά

• Ελέγξτε τη στάθμη λαδιού κινητήρα

• Καθαρισμός της περιοχής γύρω από τον σιγαστήρα εξάτμισης και τα χειριστήρια

• Καθαρισμός σχάρας αναρρόφησης αέρα Κάθε 25ώρες ή ετησίως

Καθαρισμός του φίλτρου αέρα

• Καθαρισμός προφίλτρου (εάν υπάρχει) Κάθε 50 ώρες ή ετησίως

• Αλλαγή λαδιού κινητήρα (Δεν απαιτείται για τα μοντέλα με ετικέτα Just Check & Add™ και Χωρίς αλλαγές λαδιού)

• Σέρβις συστήματος εξάτμισης

• Αντικατάσταση μπουζί

• Αντικατάσταση φίλτρου αέρα

• Αντικατάσταση προφίλτρου (εάν υπάρχει)

Έλεγχος συστήματος ψύξης

Έλεγχος διάκενου βαλβίδας

Υπό συνθήκες σκόνης ή όταν υπάρχουν αερόφερτα υπολείμματα, να καθαρίζετε

Δεν είναι απαραίτητο εκτός εάν παρατηρηθούν προβλήματα στην απόδοση του

Καρμπιρατέρ και ταχύτητα κινητήρα Μη ρυθμίσετε ποτέ το καρμπιρατέρ και την ταχύτητα του κινητήρα. Το καρμπιρατέρ έχει ρυθμιστεί εργοστασιακά ώστε να λειτουργεί αποτελεσματικά υπό τις περισσότερες συνθήκες. Μην επεμβαίνετε στο ελατήριο του ρυθμιστή ταχύτητας, στους μηχανισμούς ή στα άλλα εξαρτήματα για να τροποποιήσετε την ταχύτητα του κινητήρα. Σε περίπτωση που απαιτούνται οποιεσδήποτε ρυθμίσεις, απευθυνθείτε σε εξουσιοδοτημένο αντιπρόσωπο σέρβις της Briggs & Stratton. ΕΠΙΣΗΜΑΝΣΗ Η μέγιστη ταχύτητα του κινητήρα καθορίζεται από τον κατασκευαστή κατά την τοποθέτησή του κινητήρα στον εξοπλισμό. Μην υπερβείτε αυτή την ταχύτητα. Εάν δεν είστε βέβαιοι για τη μέγιστη ταχύτητα του εξοπλισμού ή τη ρυθμισμένη από το εργοστάσιο ταχύτητα του κινητήρα, απευθυνθείτε για βοήθεια σε εξουσιοδοτημένο αντιπρόσωπο σέρβις της Briggs & Stratton. Για την ασφαλή και ορθή λειτουργία του εξοπλισμού, η ταχύτητα του κινητήρα πρέπει να ρυθμίζεται αποκλειστικά από εξειδικευμένο τεχνικό συντήρησης. Σέρβις του μπουζί Βλέπε Εικόνα: 13 Ελέγξτε το διάκενο (A, Εικόνα 13) με διακενόμετρο (B). Εάν χρειάζεται, ρυθμίστε εκ νέου το διάκενο. Τοποθετήστε και σφίξτε το μπουζί σύμφωνα με τη συνιστώμενη ροπή σύσφιξης. Σχετικά με τη ρύθμιση του διάκενου ή της ροπής σύσφιξης, ανατρέξτε στην ενότητα Προδιαγραφές . Σημειωση:Σε ορισμένες περιπτώσεις, η τοπική νομοθεσία απαιτεί τη χρήση μπουζί με αντίσταση για να καταστέλλονται τα κύματα ανάφλεξης Αν ο κινητήρας σας είχε αρχικά μπουζί με αντίσταση, πρέπει να χρησιμοποιήσετε τον ίδιο τύπο στις επόμενες αντικαταστάσεις. Σέρβις Συστήματος εξάτμισης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η λειτουργία των κινητήρων παράγει θερμότητα. Τα εξαρτήματα του κινητήρα, και ιδιαίτερα ο σιγαστήρας, αποκτούν εξαιρετικά υψηλές θερμοκρασίες. Τυχόν επαφή μπορεί να προκαλέσει σοβαρά εγκαύματα. Υπολείμματα καύσιμων υλών, όπως φύλλα, γρασίδι, φύλλα θάμνων, κλπ. μπορούν να πιάσουν φωτιά.

• Μην αγγίζετε το σιγαστήρα, τον κύλινδρο του κινητήρα και τα πτερύγια όσο είναι ακόμη θερμά.

• Απομακρύνετε τα συσσωρευμένα υπολείμματα από την περιοχή του σιγαστήρα και του κυλίνδρου.

• Η χρήση ή η λειτουργία του κινητήρα σε δασώδη, χλοώδη ή θαμνώδη περιοχή συνιστά παράβαση του Τμήματος 4442 του Κώδικα περί Φυσικών Πόρων της Καλιφόρνιας, εκτός εάν το σύστημα εξάτμισης διαθέτει σήτα απορρόφησης σπινθήρων που διατηρείται σε καλή λειτουργική κατάσταση, όπως ορίζεται στο Τμήμα 4442. Παρόμοιες νομοθεσίες μπορεί να ισχύουν και σε άλλες πολιτειακές ή ομοσπονδιακές δικαιοδοσίες. Για σήτα απορρόφησης σπινθήρων σχεδιασμένη για το σύστημα εξάτμισης που είναι εγκατεστημένο στον παρόντα κινητήρα, επικοινωνήστε με τον κατασκευαστή, το κατάστημα πώλησης ή τον αντιπρόσωπο του αρχικού εξοπλισμού. Απομακρύνετε τα συσσωρευμένα υπολείμματα από την περιοχή του σιγαστήρα εξάτμισης και του κυλίνδρου. Ελέγξτε το σιγαστήρα για ρωγμές, διάβρωση ή άλλες ζημιές. Αφαιρέστε τη σήτα απορρόφησης σπινθήρων, εφόσον υπάρχει, και ελέγξτε για ζημιές ή απόφραξη από άνθρακα. Εάν διαπιστώσετε φθορές, αντικαταστήστε τα εξαρτήματα πριν από τη χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ανταλλακτικά πρέπει να είναι ίδιου σχεδιασμού και να εγκαθίστανται στην ίδια θέση με τα γνήσια εξαρτήματα. Εάν τα εξαρτήματα διαφέρουν, ενδέχεται να μην αποδίδουν εξίσου καλά, να προκαλέσουν βλάβες στη μονάδα, ακόμη και τραυματισμό.37 Αλλαγή λιπαντικού κινητήρα Βλ. εικόνα: 14, 15, 16 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο και οι αναθυμιάσεις του συνιστούν εξαιρετικά εύφλεκτες και εκρηκτικές ουσίες. Σε περίπτωση πυρκαγιάς ή έκρηξης υπάρχει κίνδυνος πρόκλησης σοβαρών εγκαυμάτων ή ακόμη και θανάτου. Οι κινητήρες που βρίσκονται σε λειτουργία παράγουν θερμότητα. Τα εξαρτήματα των κινητήρων, ιδίως ο σιγαστήρας, υπερθερμαίνονται. Υπάρχει κίνδυνος σοβαρού εγκαύματος από οποιαδήποτε επαφή.

• Εάν αδειάζετε το λάδι από τον πάνω σωλήνα πλήρωσης λαδιού, το ντεπόζιτο καυσίμου πρέπει να είναι άδειο, διαφορετικά υπάρχει κίνδυνος διαρροής καυσίμου και πρόκλησης πυρκαγιάς ή έκρηξης.

• Μην αγγίξετε τον σιγαστήρα, τον κύλινδρο του κινητήρα και τα πτερύγια αν δεν

Το χρησιμοποιημένο λιπαντικό είναι επικίνδυνο απόβλητο και πρέπει να απορρίπτεται ως αρμόζει. Μην το απορρίπτετε στον κάδο οικιακών απορριμμάτων. Για ασφαλείς εγκαταστάσεις απόρριψης/ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές, το κέντρο συντήρησης ή τον τοπικό αντιπρόσωπο. Για τα μοντέλα με ετικέτα Just Check & Add™ και Χωρίς αλλαγές λαδιού, δεν απαιτείται αλλαγή λαδιού. Εάν θέλετε να αλλάξετε το λιπαντικό, τότε ακολουθήστε την παρακάτω διαδικασία. Άδειασμα λαδιού Το λάδι πρέπει να αποστραγγιστεί από τον πάνω σωλήνα πλήρωσης λαδιού.

1. Με τον κινητήρα εκτός λειτουργίας και ενώ είναι ακόμη ζεστός, αποσυνδέστε το

καλώδιο του μπουζί (D, Εικόνα 14) και κρατήστε το μακριά από το μπουζί (E).

2. Αφαιρέστε το δείκτη στάθμης (A, Εικόνα 15).

3. Όταν αποστραγγίζετε το λάδι από τον πάνω σωλήνα πλήρωσης λαδιού (C, Εικόνα

16), κρατήστε προς τα πάνω την πλευρά κινητήρα όπου είναι το μπουζί (E). Αδειάστε το λάδι σε εγκεκριμένο δοχείο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν αδειάζετε το λάδι από τον επάνω σωλήνα πλήρωσης λαδιού, το ντεπόζιτο καυσίμου πρέπει να είναι άδειο, διαφορετικά υπάρχει κίνδυνος διαρροής καυσίμου και πρόκλησης πυρκαγιάς ή έκρηξης. Για να αδειάσετε το ντεπόζιτο καυσίμου, αφήστε τον κινητήρα σε λειτουργία έως ότου εξαντληθεί το καύσιμο και σταματήσει η λειτουργία. Προσθήκη λαδιού

• Βεβαιωθείτε ότι ο κινητήρας βρίσκεται σε οριζόντια θέση.

• Καθαρίστε την περιοχή γύρω από το πώμα πλήρωσης λαδιού από τυχόν υπολείμματα.

• Ανατρέξτε στην ενότητα Προδιαγραφές για να δείτε τη χωρητικότητα λαδιού.

1. Αφαιρέστε τον δείκτη στάθμης λαδιού (A, Εικόνα 15) και σκουπίστε τον με ένα

2. Προσθέστε αργά λάδι μέσα στο σημείο πλήρωσης λαδιού (C, Εικόνα 15). Μη

γεμίσετε υπερβολικά. Μετά την προσθήκη του λαδιού, περιμένετε ένα λεπτό και εν συνεχεία ελέγξτε τη στάθμη του λαδιού.

3. Εγκαταστήστε και σφίξτε το δείκτη στάθμης (A, Εικόνα 15).

4. Αφαιρέστε τον δείκτη στάθμης λαδιού και ελέγξτε τη στάθμη του λαδιού Η σωστή

στάθμη λαδιού είναι στο πάνω μέρος της ένδειξης πλήρους στάθμης (B, Εικόνα 15) στο δείκτη στάθμης.

5. Επανατοποθετήστε και σφίξτε το δείκτη στάθμης (A, Εικόνα 15).

6. Συνδέστε το καλώδιο του μπουζί (D, Εικόνα 14) στο μπουζί (E).

Σέρβις του φίλτρου αέρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο και οι αναθυμιάσεις του αποτελούν εξαιρετικά εύφλεκτες και εκρηκτικές ουσίες. Σε περίπτωση πυρκαγιάς ή έκρηξης υπάρχει κίνδυνος πρόκλησης σοβαρών εγκαυμάτων ή ακόμη και θανάτου.

• Μην εκκινείτε ποτέ και μην διατηρείτε σε λειτουργία τον κινητήρα όταν έχει αφαιρεθεί το συγκρότημα του φίλτρου αέρα (εάν υπάρχει) ή το ίδιο το φίλτρο αέρα (εάν υπάρχει). ΕΠΙΣΗΜΑΝΣΗ Μην χρησιμοποιείτε πεπιεσμένο αέρα ή διαλύτες για να καθαρίσετε το φίλτρο. Ο πεπιεσμένος αέρας μπορεί να προκαλέσει βλάβη στο φίλτρο, ενώ οι διαλύτες θα το διαλύσουν. Βλ. το Πρόγραμμα Συντήρησης για τις απαιτήσεις συντήρησης. Στα διάφορα μοντέλα χρησιμοποιείται είτε φίλτρο αέρα από αφρώδες υλικό είτε χάρτινο φίλτρο. Ορισμένα μοντέλα ενδέχεται να διαθέτουν επίσης προφίλτρο το οποίο πλένεται και επαναχρησιμοποιείται. Συγκρίνετε τις εικόνες αυτού του εγχειριδίου με τον τύπο φίλτρου που είναι εγκατεστημένος στον κινητήρα σας και ξεκινήστε το σέρβις όπως περιγράφεται στη συνέχεια. Φίλτρο αέρα από αφρώδες υλικό Βλ. εικόνα: 17

1. Ανοίξτε το κάλυμμα (Β, Εικόνα 17).

2. Αφαιρέστε το στοιχείο από αφρώδες υλικό (C, Εικόνα 17).

3. Πλύνετε το στοιχείο από αφρώδες υλικό (C, Εικόνα 17) με υγρό απορρυπαντικό

και νερό. Πιέστε το στοιχείο από αφρώδες υλικό πάνω σε ένα καθαρό πανί για να το στεγνώσετε.

4. Μουσκέψτε το στοιχείο από αφρώδες υλικό (C, Εικόνα 17) με καθαρό λιπαντικό

κινητήρα. Για να απομακρύνετε το πλεονάζον λιπαντικό, πιέστε το στοιχείο από αφρώδες υλικό μέσα σε ένα καθαρό πανί.

5. Τοποθετήστε το στοιχείο από αφρώδες υλικό (C, Εικόνα 17).

6. Κλείστε το κάλυμμα (Β, Εικόνα 17).

Χάρτινο φίλτρο αέρα Βλέπε Σχήμα:18

1. Ανοίξτε το κάλυμμα (B, Σχήμα18).

2. Αφαιρέστε το φίλτρο (C, Σχήμα18).

3. Αφαιρέστε το προφίλτρο (Ε, Σχήμα18), εφόσον υπάρχει, από το φίλτρο.

Για να ξεκολλήσουν τα κατάλοιπα, χτυπήστε απαλά το φίλτρο πάνω σε μια σκληρή επιφάνεια. Εάν το φίλτρο είναι πολύ βρόμικο, αντικαταστήστε το με ένα καινούργιο.

4. Πλύνετε το προφίλτρο με υγρό απορρυπαντικό και νερό. Στη συνέχεια, αφήστε το

να στεγνώσει καλά στον αέρα.Μηλιπαίνετε το προφίλτρο.

5. Συναρμολογήστε το στεγνό προφίλτρο, εφόσον υπάρχει, στο φίλτρο.

6. Τοποθετήστε το φίλτρο (C, Σχήμα18).

7. Κλείστε το κάλυμμα (B, Σχήμα18).

Σέρβις Συστήματος ψύξης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η λειτουργία των κινητήρων παράγει θερμότητα. Τα εξαρτήματα του κινητήρα, και ιδιαίτερα ο σιγαστήρας, αποκτούν εξαιρετικά υψηλές θερμοκρασίες. Τυχόν επαφή μπορεί να προκαλέσει σοβαρά εγκαύματα. Υπολείμματα καύσιμων υλών, όπως φύλλα, γρασίδι, φύλλα θάμνων, κλπ. μπορούν να πιάσουν φωτιά.

• Μην αγγίζετε το σιγαστήρα, τον κύλινδρο του κινητήρα και τα πτερύγια όσο είναι ακόμη θερμά.

• Απομακρύνετε τα συσσωρευμένα υπολείμματα από την περιοχή του σιγαστήρα και του κυλίνδρου. ΕΠΙΣΗΜΑΝΣΗ Μη χρησιμοποιείτε νερό για να καθαρίσετε τον κινητήρα. Υπάρχει κίνδυνος το νερό να μολύνει το σύστημα τροφοδοσίας καυσίμου. Χρησιμοποιείτε βούρτσα ή στεγνό πανί για να καθαρίσετε τον κινητήρα. Ο κινητήρας αυτός είναι αερόψυκτος Οι σκόνες και τα διάφορα υπολείμματα μπορούν να περιορίσουν την παροχή αέρα και να προκαλέσουν υπερθέρμανση του κινητήρα, με αποτέλεσμα τη χαμηλή απόδοση και τη μείωση της διάρκειας ζωής του.

1. Χρησιμοποιείστε βούρτσα ή στεγνό πανί για να αφαιρέσετε τα υπολείμματα από

την περιοχή αναρρόφησης αέρα.

2. Διατηρείτε τους συνδέσμους, τα ελατήρια και τους διακόπτες καθαρά

3. Φροντίστε η περιοχή γύρω και πίσω από το σιγαστήρα, αν υπάρχει, να διατηρείται

καθαρή από εύφλεκτα υπολείμματα.

4. Βεβαιωθείτε ότι δεν υπάρχουν ακαθαρσίες και υπολείμματα στα πτερύγια του

ψύκτη λαδιού, εφόσον υπάρχουν. Μετά από κάποιο χρονικό διάστημα, υπάρχει περίπτωση να συσσωρευτούν διάφορα υπολείμματα στα πτερύγια ψύξης του κυλίνδρου και να προκαλέσουν υπερθέρμανση του κινητήρα Τα υπολείμματα αυτά δεν μπορούν να αφαιρεθούν χωρίς μερική αποσυναρμολόγηση του κινητήρα Αναθέτετε τον έλεγχο και τον καθαρισμό του38 BRIGGSandSTRATTON.com αερόψυκτου συστήματος σε εξουσιοδοτημένο αντιπρόσωπο της Briggs & Stratton, όπως συνιστάται στο Διάγραμμα Συντήρησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο και οι αναθυμιάσεις του συνιστούν εξαιρετικά εύφλεκτες και εκρηκτικές ουσίες. Σε περίπτωση πυρκαγιάς ή έκρηξης υπάρχει κίνδυνος πρόκλησης σοβαρών εγκαυμάτων ή ακόμη και θανάτου. Για την αποθήκευση καυσίμου ή εξοπλισμού με καύσιμο στο ντεπόζιτο

• Αποθηκεύετε μακριά από φούρνους, θερμάστρες, θερμαντήρες νερού ή άλλες συσκευές που χρησιμοποιούν πιλοτική φλόγα ή άλλες πηγές ανάφλεξης, επειδή μπορούν να προκαλέσουν ανάφλεξη των αναθυμιάσεων καυσίμου. Σύστημα καυσίμου Βλέπε Σχήμα:19,20 Σημειωση:Ορισμένα μοντέλα διαθέτουν ντεπόζιτο καυσίμου για κατακόρυφη αποθήκευση χάρη στο οποίο επιτρέπεται να γείρει ο κινητήρας για συντήρηση ή αποθήκευση (C, Σχήμα19). Μην αποθηκεύετε σε κατακόρυφη θέση με τη στάθμη του καυσίμου στο ντεπόζιτο να υπερβαίνει το κάτω μέρος της ένδειξης στάθμης καυσίμου (D), εάν υπάρχει. Για περισσότερες οδηγίες, ανατρέξτε στο εγχειρίδιο του εξοπλισμού. Αποθηκεύστε τον κινητήρα σε οριζόντια θέση (κανονική θέση λειτουργίας). Γεμίστε το ντεπόζιτο καυσίμου (A, Σχήμα20) με καύσιμο. Για να υπάρχει αρκετός χώρος όταν διασταλεί το καύσιμο, μη γεμίζετε το ντεπόζιτο καυσίμου επάνω από το στόμιό του (B). Το καύσιμο μπορεί να ξεθυμάνει όταν διατηρείται σε δοχείο αποθήκευσης για περισσότερο από 30 ημέρες. Κάθε φορά που γεμίζετε το δοχείο με καύσιμο, προσθέστεσταθεροποιητή καυσίμουστο καύσιμο σύμφωνα με τις οδηγίες του κατασκευαστή. Έτσι, το καύσιμο διατηρείται φρέσκο και μειώνονται τα προβλήματα που σχετίζονται με το καύσιμο ή τη ρύπανση στο σύστημα καυσίμου. Δεν είναι απαραίτητο να αποστραγγίζετε το καύσιμο από τον κινητήρα ότανέχει προστεθεί σταθεροποιητής καυσίμουσύμφωνα με τις οδηγίες. Πριν από την αποθήκευση, βάλτε τον κινητήρα σε λειτουργία για 2 λεπτά ώστε να μετακινηθεί το καύσιμο και ο σταθεροποιητής μέσα στο σύστημα καυσίμου. Λιπαντικό κινητήρα Αλλάζετε το λάδι του κινητήρα όταν ο κινητήρας είναι ακόμη ζεστός. Ανατρέξτε στην ενότητα Αλλαγή λαδιού . Για τα μοντέλα με ετικέτα Just Check & Add™ και Χωρίς αλλαγές λαδιού, δεν απαιτείται αλλαγή λαδιού. Ανίχνευση Βλαβών Για βοήθεια, απευθυνθείτε στον τοπικό σας αντιπρόσωπο ή επισκεφθείτε την ηλεκτρονική διεύθυνση BRIGGSandSTRATTON.com ή καλέστε στον αριθμό 1-800-233-3723 (στις ΗΠΑ). Προδιαγραφές Μοντέλο:80000 Κυβισμός 7.63ci (125cc) Διάμετρος κυλίνδρου 2.362in (60mm) Διαδρομή εμβόλου 1.75in (44,45mm) Χωρητικότητα λιπαντικού 15oz (,44L) Διάκενο μπουζί .020in (,51mm) Ροπή σύσφιξης μπουζί 180lb-in (20Nm) Διάκενο μεταξύ επαγώγιμου και επαγωγέως .006 - .014in (,15 - ,36mm) Διάκενο βαλβίδας εισαγωγής .004 - .008in (,10 - ,20mm) Διάκενο βαλβίδας εξαγωγής .004 - .008in (,10 - ,20mm) Μοντέλο:90000 Κυβισμός 8.64ci (140cc) Διάμετρος κυλίνδρου 2.495in (63,4mm) Διαδρομή εμβόλου 1.75in (44,45mm) Χωρητικότητα λιπαντικού 15oz (,44L) Διάκενο μπουζί .020in (,51mm) Μοντέλο:90000 Ροπή σύσφιξης μπουζί 180lb-in (20Nm) Διάκενο μεταξύ επαγώγιμου και επαγωγέως .006 - .014in (,15 - ,36mm) Διάκενο βαλβίδας εισαγωγής .004 - .008in (,10 - ,20mm) Διάκενο βαλβίδας εξαγωγής .004 - .008in (,10 - ,20mm) Μοντέλο:093J00 Κυβισμός 9.15ci (150cc) Διάμετρος κυλίνδρου 2.583in (65,60mm) Διαδρομή εμβόλου 1.75in (44,45mm) Χωρητικότητα λιπαντικού 15oz (,44L) Διάκενο μπουζί .020in (,51mm) Ροπή σύσφιξης μπουζί 180lb-in (20Nm) Διάκενο μεταξύ επαγώγιμου και επαγωγέως .006 - .014in (,15 - ,36mm) Διάκενο βαλβίδας εισαγωγής .004 - .008in (,10 - ,20mm) Διάκενο βαλβίδας εξαγωγής .004 - .008in (,10 - ,20mm) Μοντέλο:100000 Κυβισμός 9.93ci (163cc) Διάμετρος κυλίνδρου 2.688in (68,28mm) Διαδρομή εμβόλου 1.75in (44,45mm) Χωρητικότητα λιπαντικού 15oz (,44L) Διάκενο μπουζί .030in (,76mm) Ροπή σύσφιξης μπουζί 180lb-in (20Nm) Διάκενο μεταξύ επαγώγιμου και επαγωγέως .006 - .014in (,15 - ,36mm) Διάκενο βαλβίδας εισαγωγής .004 - .008in (,10 - ,20mm) Διάκενο βαλβίδας εξαγωγής .004 - .008in (,10 - ,20mm) Η ισχύς του κινητήρα μειώνεται κατά 3,5% ανά 300 μέτρα (1.000 πόδια) επάνω από το επίπεδο της θάλασσας και κατά 1% ανά 5,6° C (10° F) επάνω από τους 25° C (77° F). Ο κινητήρας λειτουργεί ικανοποιητικά σε γωνία έως 15°. Για τα επιτρεπόμενα όρια ασφαλούς λειτουργίας σε επικλινές έδαφος, ανατρέξτε στο εγχειρίδιο χρήσης του εξοπλισμού. Ανταλλακτικά - Μοντέλο:80000,90000,093J00,100000 Ανταλλακτικό εξάρτημα Αριθμός ανταλλακτικού Φίλτρο αέρα, από αφρώδες υλικό (βλ. Εικόνα Εικόνα17) 799579 Φίλτρο αέρα, χάρτινο (βλ. Εικόνα18) 593260 Προφίλτρο φίλτρου αέρα (βλ. Εικόνα18) Λάδι – SAE 30 100113 Μπουζί με αντίσταση (Μοντέλο80000,90000,093J00) 692051 Μπουζί με αντίσταση (Μοντέλο100000) 594056 Μπουζόκλειδο 19576 Δοκιμαστής σπινθήρων 19368 Για κάθε εργασία συντήρησης και σέρβις του κινητήρα και των εξαρτημάτων του σας συνιστούμε να επισκέπτεστε εξουσιοδοτημένο αντιπρόσωπο σέρβις της Briggs & Stratton. Ονομαστικές τιμές ισχύος: Η ονομαστική τιμή της ολικής ισχύος για μεμονωμένα μοντέλα βενζινοκινητήρων επισημαίνεται σύμφωνα με τον κώδικα J1940 για τη Διαδικασία καθορισμού της ονομαστικής ισχύος και ροπής στρέψης μικρών κινητήρων της SAE (Ένωση μηχανικών οχημάτων) και έχει υπολογιστεί σύμφωνα με τον κώδικα J1995 της SAE. Οι τιμές της ροπής στρέψης προκύπτουν στις 2.600 σ.α.λ. για τους κινητήρες όπου αναγράφονται οι "σ.α.λ." στην ετικέτα και στις 3.060 σ.α.λ. για όλους τους υπόλοιπους. Οι τιμές ιπποδύναμης προκύπτουν στις 3.600 σ.α.λ. Μπορείτε να δείτε τις καμπύλες ολικής ισχύος στη διεύθυνση www.BRIGGSandSTRATTON.COM. Οι τιμές ωφέλιμης ισχύος μετρώνται με τοποθετημένη εξάτμιση και φίλτρο αέρα, ενώ οι τιμές ολικής ισχύος λαμβάνονται χωρίς αυτά τα προσαρτήματα. Η πραγματική ολική ισχύς του κινητήρα θα είναι υψηλότερη από την ωφέλιμη ισχύ και επηρεάζεται, μεταξύ άλλων παραγόντων, από τις περιβαλλοντικές συνθήκες λειτουργίας και από τις διαφορές μεταξύ των κινητήρων. Δεδομένης της ευρείας γκάμας των προϊόντων στα οποία τοποθετούνται οι κινητήρες, ο βενζινοκινητήρας ενδέχεται να μην αναπτύσσει την ονομαστική ολική ισχύ όταν χρησιμοποιείται σε συγκεκριμένο εξοπλισμό. Η διαφορά αυτή οφείλεται σε μία ποικιλία παραγόντων που περιλαμβάνει, ενδεικτικά, τα διάφορα στοιχεία του κινητήρα (φίλτρο αέρα, εξάτμιση, τροφοδότηση, ψύξη, καρμπιρατέρ, αντλία καυσίμου, κλπ.), τους39 περιορισμούς εφαρμογής, τις περιβαλλοντικές συνθήκες λειτουργίας (θερμοκρασία, υγρασία, υψόμετρο) και τις διαφορές μεταξύ των κινητήρων. Λόγω περιορισμών στην παραγωγή και στις δυνατότητες, η Briggs & Stratton μπορεί να χρησιμοποιήσει κινητήρα υψηλότερης ονομαστικής ισχύος αντί για τον συγκεκριμένο κινητήρα.

Εγγύηση κινητήρων της Briggs & Stratton Ισχύει από Ιανουάριο 2019 Περιορισμένη εγγύηση Η Briggs & Stratton εγγυάται ότι, κατά τη διάρκεια της περιόδου εγγύησης που καθορίζεται παρακάτω, θα επισκευάσει ή θα αντικαταστήσει χωρίς καμία χρέωση κάθε εξάρτημα που θα διαπιστωθεί ότι είναι ελαττωματικό λόγω υλικών ή κακοτεχνίας ή και για τους δύο αυτούς λόγους. Τα έξοδα μεταφοράς για τα προϊόντα που αποστέλλονται για επισκευή ή αντικατάσταση στο πλαίσιο της παρούσας εγγύησης επιβαρύνουν τον αγοραστή. Η παρούσα εγγύηση ισχύει για τα χρονικά διαστήματα και υπό τους όρους που αναφέρονται παρακάτω. Για παροχή υπηρεσιών στο πλαίσιο της εγγύησης, εντοπίστε τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο σέρβις στον χάρτη εντοπισμού των αντιπροσώπων μας στην ιστοσελίδα BRIGGSandSTRATTON.COM. Ο αγοραστής πρέπει να επικοινωνήσει με τον εξουσιοδοτημένο αντιπρόσωπο σέρβις και, στη συνέχεια, να του παρουσιάσει το προϊόν για έλεγχο και δοκιμή. Δεν υπάρχει άλλη ρητή εγγύηση. Οι έμμεσες εγγυήσεις, συμπεριλαμβανομένων των εγγυήσεων εμπορευσιμότητας και καταλληλότητας για συγκεκριμένο σκοπό περιορίζονται στην περίοδο της εγγύησης που αναφέρεται παρακάτω ή στον βαθμό που επιτρέπεται από τον νόμο.Καμία εγγύηση δεν καλύπτει τις συμπτωματικές ή επακόλουθες ζημίες στο μέτρο που αυτό επιτρέπεται από τον νόμο. Ορισμένες πολιτείες ή χώρες δεν επιτρέπουν περιορισμούς όσον αφορά τη διάρκεια των σιωπηρών εγγυήσεων και ορισμένες πολιτείες ή χώρες δεν επιτρέπουν την εξαίρεση ή τον περιορισμό της τυχαίας ή επακόλουθης ζημιάς και, συνεπώς, ο περιορισμός και η εξαίρεση που προαναφέρονται μπορεί να μην ισχύουν για εσάς. Αυτή η εγγύηση σάς παρέχει ειδικά νομικά δικαιώματα και, ενδεχομένως, και άλλα δικαιώματα που διαφέρουν από πολιτεία σε πολιτεία και από χώρα σε χώρα

Βασικοί όροι εγγύησης 1, 2, 3

Vanguard®, Επαγγελματική σειρά

Χρήση από τους καταναλωτές - 36 μήνες Εμπορική χρήση - 36 μήνες Σειρά XR Χρήση από τους καταναλωτές - 24 μήνες Εμπορική χρήση - 24 μήνες Όλοι οι λοιποί κινητήρες που διαθέτουν χιτώνια από χυτοσίδηρο Dura-Boret™ Χρήση από τους καταναλωτές - 24 μήνες Εμπορική χρήση - 12 μήνες Όλοι οι λοιποί κινητήρες Χρήση από τους καταναλωτές - 24 μήνες Εμπορική χρήση - 3 μήνες

Αυτοί είναι οι βασικοί όροι εγγύησης που παρέχει η εταιρεία μας αλλά, κατά περίπτωση, μπορεί να υπάρχουν πρόσθετες καλύψεις οι οποίες δεν προσδιορίζονται κατά τη δημοσίευση της εγγύησης. Για τους όρους εγγύησης που ισχύουν για τον κινητήρα σας, ανατρέξτε στην ιστοσελίδα BRIGGSandSTRATTON.com ή επικοινωνήστε με τον τοπικό εξουσιοδοτημένο αντιπρόσωπο σέρβις της Briggs & Stratton.

Δεν υπάρχει εγγύηση για κινητήρες σε εξοπλισμό που χρησιμοποιείται για κύρια παροχή ρεύματος στη θέση οργανισμού κοινής ωφελείας ή για εφεδρικές γεννήτριες που χρησιμοποιούνται για εμπορικούς σκοπούς, οχήματα γενικής χρήσης άνω των 25 MPH ή κινητήρες που χρησιμοποιούνται σε αγώνες ταχύτητας ή σε επαγγελματικές ή ενοικιαζόμενες πίστες.

Κινητήρας Vanguard εγκατεστημένος σε εφεδρικές γεννήτριες: 24 μήνες για χρήση από τους καταναλωτές, καμία εγγύηση για εμπορική χρήση. Για τις σειρές για επαγγελματική χρήση με ημερομηνία κατασκευής πριν τον Ιούλιο 2017: 24 μήνες εγγύηση για χρήση από τους καταναλωτές, 24 μήνες εγγύηση για εμπορική

Στην Αυστραλία - Τα προϊόντα μας συνοδεύονται από εγγυήσεις που δεν μπορούν να εξαιρεθούν από την Αυστραλιανή Νομοθεσία περί Προστασίας των Καταναλωτών. Δικαιούστε αντικατάσταση ή επιστροφή χρημάτων σε περίπτωση σοβαρής βλάβης και αποζημίωση σε περίπτωση οποιασδήποτε άλλης ευλόγως προβλέψιμης απώλειας ή βλάβης. Δικαιούστε επίσης επισκευή ή αντικατάσταση των προϊόντων, εάν η ποιότητα των προϊόντων είναι μη αποδεκτή, ακόμα και εάν η βλάβη δεν είναι σοβαρή. Για παροχή υπηρεσιών εντός εγγύησης, εντοπίστε τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο σέρβις στον χάρτη εντοπισμού των αντιπροσώπων μας στην ιστοσελίδα BRIGGSandSTRATTON.COM ή καλέστε στο 1300 274 447 ή στείλτε μας e-mail στη διεύθυνση salesenquires@briggsandstratton.com.au, ή στείλτε μας επιστολή στη διεύθυνση Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170. Η περίοδος εγγύησης αρχίζει από την αρχική ημερομηνία αγοράς από τον πρώτο πελάτη λιανικής πώλησης ή επαγγελματία καταναλωτή. «Χρήση από τους καταναλωτές» σημαίνει προσωπική, κατ’ οίκον χρήση από καταναλωτή προϊόντων λιανεμπορίου. Ο όρος «επαγγελματική χρήση» καλύπτει κάθε άλλη χρήση, συμπεριλαμβανομένης της χρήσης για σκοπούς εμπορίας, παραγωγής εισοδήματος ή ενοικίασης. Εφόσον ένας κινητήρας έχει χρησιμοποιηθεί για επαγγελματικούς σκοπούς, στο πλαίσιο της παρούσας εγγύησης, θα θεωρείται ως κινητήρας επαγγελματικής χρήσης. Φυλάξτε την απόδειξη αγοράς. Εάν δεν προσκομίσετε αποδεικτικό της αρχικής αγοράς τη στιγμή της αίτησης για επισκευή βάσει της εγγύησης, ο προσδιορισμός της περιόδου εγγύησης θα βασιστεί στην ημερομηνία κατασκευής του προϊόντος. Η δήλωση του προϊόντος δεν είναι απαραίτητη για να δικαιούστε υπηρεσίες εγγύησης για τα προϊόντα της Briggs & Stratton. Σχετικά με την εγγύησή σας Αυτή η περιορισμένη εγγύηση καλύπτει ελαττωματικό υλικό ή/και εργασία σε σχέση με τον κινητήρα μόνο και όχι αντικατάσταση ή επιστροφή χρημάτων για το μηχάνημα πάνω στο οποίο ενδέχεται να είναι τοποθετημένος ο κινητήρας. Η τακτική συντήρηση, τα σέρβις, οι ρυθμίσεις και η κανονική φθορά δεν καλύπτονται από αυτή την εγγύηση. Παρομοίως, η εγγύηση δεν έχει εφαρμογή αν έχουν γίνει αλλαγές ή τροποποιήσεις στον κινητήρα ή αν έχει καταστεί δυσανάγνωστος ή έχει αφαιρεθεί ο αριθμός σειράς του κινητήρα. Αυτή η εγγύηση δεν καλύπτει ζημιές ή προβλήματα απόδοσης του κινητήρα που προκλήθηκαν από:

1. Τη χρήση ανταλλακτικών που δεν είναι γνήσια ανταλλακτικά Briggs & Stratton.

2. Τη λειτουργία του κινητήρα με ανεπαρκές, μολυσμένο ή λανθασμένου τύπου λάδι

3. Τη χρήση μολυσμένου ή παλιού καυσίμου, βενζίνης που περιέχει περισσότερο

από 10% αιθανόλη ή τη χρήση εναλλακτικών καυσίμων όπως υγροποιημένου αερίου πετρελαίου ή φυσικού αερίου σε κινητήρες που δεν έχουν αρχικά σχεδιαστεί/κατασκευαστεί από την Briggs & Stratton για να λειτουργούν με τέτοια

4. Ακαθαρσίες που μπορεί να έχουν διεισδύσει στον κινητήρα λόγω ακατάλληλης

συντήρησης ή επανατοποθέτησης του φίλτρου αέρα.

5. Χτύπημα αντικειμένου με την κοπτική λεπίδα περιστροφικής μηχανής κουρέματος

γρασιδιού ή από ακατάλληλη τοποθέτηση προσαρμογέων λεπίδας, φτερωτών ή άλλων διατάξεων που συνδέονται με τον στροφαλοφόρο άξονα ή από υπερβολική σύσφιξη των τραπεζοειδών ιμάντων.

6. Σχετιζόμενα εξαρτήματα ή συγκροτήματα όπως συμπλέκτες, συστήματα γραναζιών

μετάδοσης κίνησης, χειριστήρια εξοπλισμού κλπ, τα οποία δεν παρέχονται από την Briggs & Stratton.

7. Υπερθέρμανση λόγω υπολειμμάτων κοπής γρασιδιού, ακαθαρσιών και

υπολειμμάτων ή λόγω φωλιών τρωκτικών που προκαλούν απόφραξη ή περιορισμό ροής στα πτερύγια ψύξης ή στην περιοχή σφονδύλου ή σε λειτουργία του κινητήρα χωρίς επαρκή αερισμό.

8. Υπερβολικούς κραδασμούς λόγω υπερβολικής ταχύτητας λειτουργίας,

λασκαρισμένης βάσης κινητήρα, λασκαρισμένων ή εκτός ζυγοστάθμισης κοπτικών λεπίδων ή φτερωτών ή ακατάλληλης σύζευξης μερών του εξοπλισμού με τον στροφαλοφόρο άξονα.

9. Κακή χρήση, έλλειψη τακτικής συντήρησης, αποστολή, χειρισμό ή αποθήκευση
