BRUKSANVISNING Combi 55 SQ B STIGA

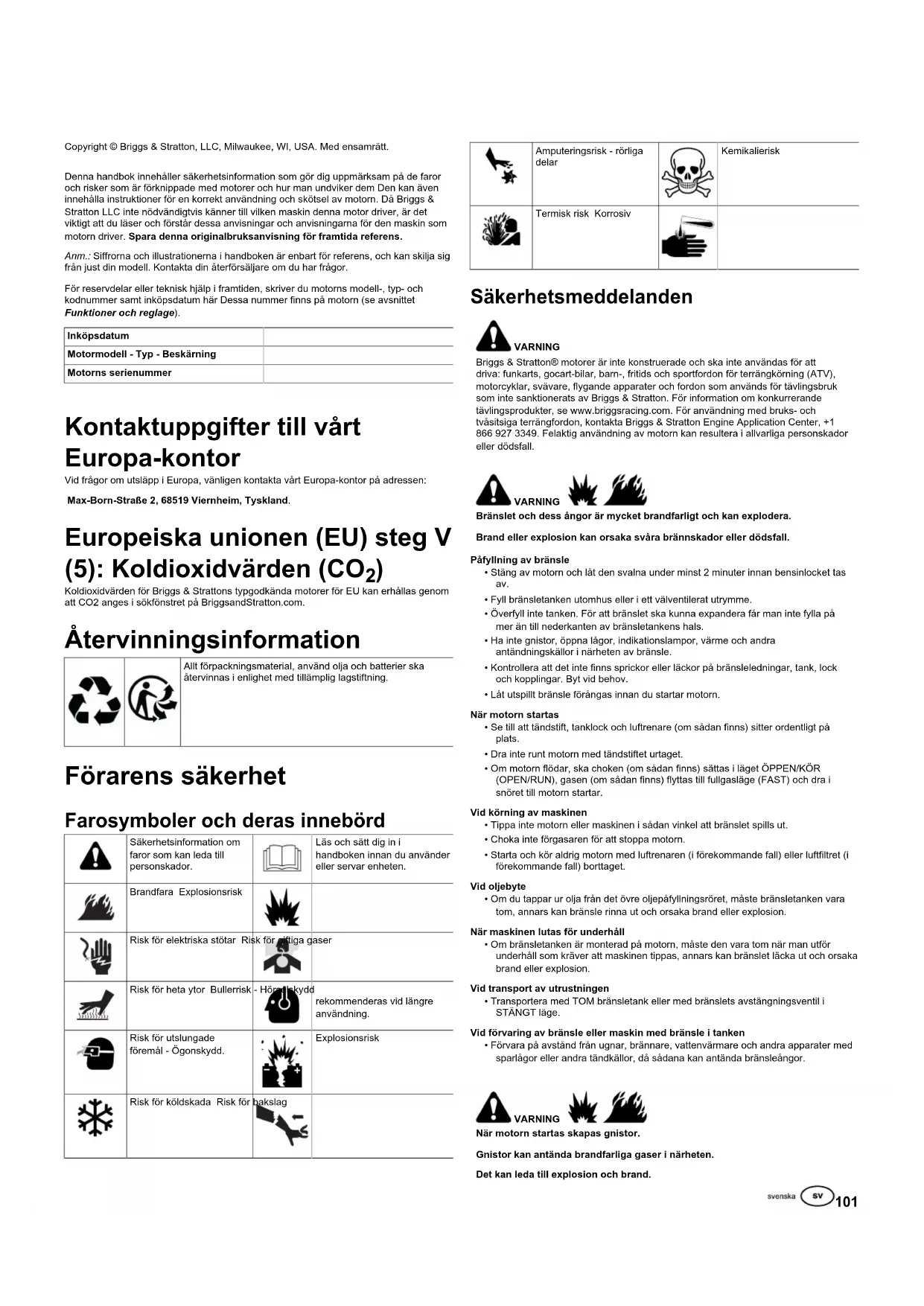

av utstyr, eller feil montering av motoren. Service under garantien er kun tilgjengelig gjennom Briggs & Strattons autoriserte serviceleverandører. Finn nærmeste autoriserte forhandlerverksted på kartet over forhandlere på BRIGGSandSTRATTON.COM, eller ved å ringe 1-800-233-3723 (i USA). 80004537 (Rev. F)101 Copyright © Briggs & Stratton, LLC, Milwaukee, WI, USA. Med ensamrätt. Denna handbok innehåller säkerhetsinformation som gör dig uppmärksam på de faror och risker som är förknippade med motorer och hur man undviker dem Den kan även innehålla instruktioner för en korrekt användning och skötsel av motorn. Då Briggs & Stratton LLC inte nödvändigtvis känner till vilken maskin denna motor driver, är det viktigt att du läser och förstår dessa anvisningar och anvisningarna för den maskin som motorn driver. Spara denna originalbruksanvisning för framtida referens. Anm.:Siffrorna och illustrationerna i handboken är enbart för referens, och kan skilja sig från just din modell. Kontakta din återförsäljare om du har frågor. För reservdelar eller teknisk hjälp i framtiden, skriver du motorns modell-, typ- och kodnummer samt inköpsdatum här Dessa nummer finns på motorn (se avsnittet Funktioner och reglage). Inköpsdatum Motormodell - Typ - Beskärning Motorns serienummer Kontaktuppgifter till vårt Europa-kontor Vid frågor om utsläpp i Europa, vänligen kontakta vårt Europa-kontor på adressen: Max-Born-Straße 2, 68519 Viernheim, Tyskland. Europeiska unionen (EU) steg V (5): Koldioxidvärden (CO

Koldioxidvärden för Briggs & Strattons typgodkända motorer för EU kan erhållas genom att CO2 anges i sökfönstret på BriggsandStratton.com. Återvinningsinformation

Allt förpackningsmaterial, använd olja och batterier ska återvinnas i enlighet med tillämplig lagstiftning. Förarens säkerhet Farosymboler och deras innebörd Säkerhetsinformation om faror som kan leda till personskador. Läs och sätt dig in i handboken innan du använder eller servar enheten. Brandfara Explosionsrisk Risk för elektriska stötar Risk för giftiga gaser Risk för heta ytor Bullerrisk - Hörselskydd rekommenderas vid längre användning. Risk för utslungade föremål - Ögonskydd. Explosionsrisk Risk för köldskada Risk för bakslag Amputeringsrisk - rörliga delar Kemikalierisk Termisk risk Korrosiv Säkerhetsmeddelanden VARNING Briggs & Stratton® motorer är inte konstruerade och ska inte användas för att driva: funkarts, gocart-bilar, barn-, fritids och sportfordon för terrängkörning (ATV), motorcyklar, svävare, flygande apparater och fordon som används för tävlingsbruk som inte sanktionerats av Briggs & Stratton. För information om konkurrerande tävlingsprodukter, se www.briggsracing.com. För användning med bruks- och tvåsitsiga terrängfordon, kontakta Briggs & Stratton Engine Application Center, +1 866 927 3349. Felaktig användning av motorn kan resultera i allvarliga personskador eller dödsfall. VARNING Bränslet och dess ångor är mycket brandfarligt och kan explodera. Brand eller explosion kan orsaka svåra brännskador eller dödsfall. Påfyllning av bränsle

• Stäng av motorn och låt den svalna under minst 2minuter innan bensinlocket tas av.

• Fyll bränsletanken utomhus eller i ett välventilerat utrymme.

• Överfyll inte tanken. För att bränslet ska kunna expandera får man inte fylla på mer än till nederkanten av bränsletankens hals.

• Ha inte gnistor, öppna lågor, indikationslampor, värme och andra antändningskällor i närheten av bränsle.

• Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.

• Låt utspillt bränsle förångas innan du startar motorn. När motorn startas

• Se till att tändstift, tanklock och luftrenare (om sådan finns) sitter ordentligt på plats.

• Dra inte runt motorn med tändstiftet urtaget.

• Om motorn flödar, ska choken (om sådan finns) sättas i läget ÖPPEN/KÖR (OPEN/RUN), gasen (om sådan finns) flyttas till fullgasläge (FAST) och dra i snöret till motorn startar. Vid körning av maskinen

• Tippa inte motorn eller maskinen i sådan vinkel att bränslet spills ut.

• Choka inte förgasaren för att stoppa motorn.

• Starta och kör aldrig motorn med luftrenaren (i förekommande fall) eller luftfiltret (i förekommande fall) borttaget. Vid oljebyte

• Om du tappar ur olja från det övre oljepåfyllningsröret, måste bränsletanken vara tom, annars kan bränsle rinna ut och orsaka brand eller explosion. När maskinen lutas för underhåll

• Om bränsletanken är monterad på motorn, måste den vara tom när man utför underhåll som kräver att maskinen tippas, annars kan bränslet läcka ut och orsaka brand eller explosion. Vid transport av utrustningen

• Transportera med TOM bränsletank eller med bränslets avstängningsventil i STÄNGT läge. Vid förvaring av bränsle eller maskin med bränsle i tanken

• Förvara på avstånd från ugnar, brännare, vattenvärmare och andra apparater med sparlågor eller andra tändkällor, då sådana kan antända bränsleångor. VARNING När motorn startas skapas gnistor. Gnistor kan antända brandfarliga gaser i närheten. Det kan leda till explosion och brand.102 BRIGGSandSTRATTON.com

• Om det finns läckande natur- eller LP-gas i området, ska motorn inte startas.

• Använd inte trycksatta startvätskor eftersom ångorna är lättantändliga. VARNING VARNING FÖR GIFTIG GAS. Avgaser från motorn innehåller koloxid, en giftig gas som kan döda på bara några minuter. Koloxid är osynlig, smak- och luktlös. Även om du inte känner lukten av avgaser, kan du ändå utsättas för koloxidgas. Om du börjar känna dig illamående, yr eller matt när du använder produkten, uppsök frisk luft OMEDELBART. Uppsök läkare. Du kan vara koloxidförgiftad.

• Använd ENDAST denna produkt utomhus, på avstånd från fönster, dörrar och ventiler för att minska risken för att koloxid ska ansamlas och eventuellt dras in i bemannade utrymmen.

• Montera batteridrivet koloxidlarm eller eldrivet koloxidlarm med reservbatteri enligt tillverkarens anvisningar. Brandlarm kan inte detektera koloxidgas.

• Kör INTE produkten inomhus, i garage, källare, kryputrymmen, skjul eller andra delvis slutna utrymmen, även om fläktar används eller dörrar och fönster öppnas för ventilation. Koloxid kan snabbt ansamlas i den här typen av utrymmen och kan dröja kvar i timmar, även efter att produkten har stängts av.

• Placera ALLTID denna produkt i lä och rikta avgasutsläppet bort från bemannade utrymmen. VARNING Snabb indragning av startsnöret (bakslag) kan dra hand och arm mot motorn innan man hinner släppa. Det kan leda till benbrott, frakturer, blåmärken eller stukning.

• Starta motorn genom att först dra ut snöret långsamt tills ett motstånd känns och sedan snabbt för att undvika backslag.

• Avlägsna alla utvändiga utrustnings-/motorbelastningar innan motorn startas.

• Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., måste vara ordentligt fästa. VARNING Roterande delar kan komma i kontakt med eller trassla in händer, fötter, hår, kläder eller tillbehör. Det kan leda till svåra skärskador och traumatisk amputering .

• Kör maskinen med skydden på plats.

• Håll händer och fötter på avstånd från snurrande delar.

• Fäst upp långt hår och ta av smycken.

• Undvik löst sittande kläder, hängande åtdragningsband eller andra föremål som kan trassla in sig. VARNING Motorer som körs producerar värme. Motordelar, speciellt ljuddämparen, blir extremt varma. Svåra brännskador kan inträffa vid beröring. Brännbart skräp, t.ex. löv, gräs, buskar osv. kan fatta eld.

• Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem.

• Ta bort skräp som samlats från området kring ljuddämparen och cylindern.

• Det är olagligt enligt Kalifornisk lag om allmänna resurser, sektion 4442, att använda maskinen på skogsbeklädd, buskbeklädd eller gräsbeklädd mark om inte avgassystemet är utrustat med ett gnistskydd, som det beskrivs i sektion 4442, samt att det är underhållet och i fungerande skick. Andra delstater eller federala jurisdiktioner kan ha liknande lagar. Kontakta den ursprunglige tillverkaren, återförsäljaren eller säljaren av utrustningen, för att få en gnistfångare som är utformad för avgassystemet i denna motor. VARNING Oavsiktliga gnistor kan orsaka brand eller elstötar. Oavsiktlig start kan leda till intrassling, traumatisk amputation eller skärsår. Brandfara Innan man utför justeringar eller reparationer:

• Lossa tändstiftskabeln och håll den borta från tändstiftet.

• Koppla ifrån batteriet vid den negativa polen (enbart motorer med elektrisk start).

• Använd endast rätt verktyg.

• Gör inga ändringar på regulatorfjäder, länkar eller andra delar för att öka motorns hastighet.

• Reservdelar måste vara av samma design och installeras på samma sätt som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada enheten och kan leda till skador.

• Slå inte på svänghjulet med hammare eller hårt föremål, eftersom svänghjulet då kan splittras under gång. Vid kontroll av tändningssystem:

• Använd godkänd gnistprovare.

• Kontrollera inte motorns tändningssystem med tändstiftet nedmonterat. Funktioner och reglage Motorreglage Jämför bilden (bild: 1, 2, 3, 4, 5) med din motor för att bekanta dig med de olika egenskapernas och reglagens placering. A. Motorns typnummer Modell - Typ - Kod B. Tändstift C. Bränsletank och lock D. Luftrenare E. Startmotorsnörets handtag F. Oljesticka G. Ljuddämpare, ljuddämparskydd, (i förekommande fall) gnistskydd (i förekommande fall) H. Luftintagsgaller

I. Gasreglage, (i förekommande fall)

J. Choke (om sådan finns) K. Bränslekran (i förekommande fall) L. Stoppkontakt (i förekommande fall) M. Snapsblåsa (om sådan finns) Motorreglagesymboler och deras innebörd Motorvarvtal - SNABB Motorvarvtal - LÅGT Motorvarvtal - STOPP TILL - FRÅN Start av motor - choken STÄNGD Motorstart - choke ÖPPEN Tanklock Bränslekran - ÖPPEN Bränslekran - STÄNGD103 Bränslenivå - Maximal Överfyll inte Drift Oljerekommendationer Oljevolym: Se avsnittet Specifikationer. MÄRK Motorn levereras från Briggs & Stratton med eller utan olja. Kontrollera alltid att det finns olja i motorn. Om motorn startas utan olja kommer den att skadas och inte kunna repareras, och detta täcks inte av garantin. För bästa prestanda rekommenderar vi Briggs & Stratton

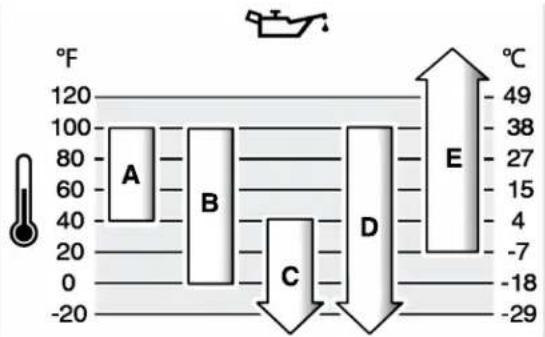

garanticertifierade olja. Annan renande olja av hög kvalitet som är godkänd enligt SF, SG, SH, SJ eller högre kvalitetsnorm kan användas. Använd inga specialtillsatser. Utomhustemperaturen avgör vilken oljeviskositet som passar för motorn. Se tabellen för val av rätt viskositet för förväntad utomhustemperatur. Motorer på de flesta utomhusmaskiner fungerar bra med syntetolja 5W-30. Om maskinen körs vid hög temperatur ger syntetoljan Vanguard

15W-50 det bästa skyddet. A SAE 30 – Under 40°F (4°C) kan SAE30 göra motorn svårstartad. B 10W-30 – Över 80°F (27°C) kan 10W-30 orsaka högre oljeförbrukning. Kontrollera oljenivån ofta. C 5W-30 D Syntetolja 5W-30

syntetolja 15W-50 Kontrollera och fyll på olja Se bilden: 6 Före kontroll eller påfyllning av olja

• Se till att motorn står plant.

• Rengör oljepåfyllningsområdet från skräp.

• Se avsnittet Specifikationer för oljekapacitet. MÄRK Motorn levereras från Briggs & Stratton utan olja. Vissa maskintillverkare eller återförsäljare kan ha fyllt på motorn med olja. Innan du startar motorn för första gången, se till att kontrollera oljenivån och att fylla på med olja enligt instruktionerna i bruksanvisningen. Om du startar motorn utan olja skadas den så att den inte kan repareras och det täcks inte av garantin. Kontrollera

1. Ta ut oljestickan (A, bild 6) och torka den med en ren trasa.

2. Sätt i och dra åt oljestickan (A, bild 6).

3. Ta bort oljemätstickan och kontrollera oljenivån. Rätt oljenivå är överst på

fullmarkeringen (B, bild 6) på oljestickan. Påfyllning av olja

1. Om oljenivån är låg, fyll långsamt på olja i oljepåfyllningen (C, bild 6). Överfyll

inte. När oljan har tillsatts, vänta en minut och kontrollera därefter oljenivån.

2. Sätt tillbaka och dra åt oljestickan (A, bild 6).

Bränslerekommendationer Bränslet måste uppfylla följande krav:

• Ren, färsk, blyfri bensin.

• Minst 87 oktan/87 AKI (91 RON). Användning på hög höjd, se nedan.

• Bensin med upp till 10% etanol (gasohol) kan användas. MÄRK Använd inte bensinsorter som inte är godkända, t.ex. E15 och E85. Blanda inte olja i bensinen och gör inga förändringar av motorn för körning på alternativa bränslen. Användning av bränslen som inte är godkända skadar motordelar, och täcks inte av garantin. För att skydda bränslesystemet från att det bildas gummi, blanda i en bränslestabilisator i bränslet. SeFörvaring.Allt bränsle är inte likadant. Om problem uppstår med start eller prestanda, byt bränsleleverantör eller bränslemärke. Denna motor är kalibrerad för drift med bensin. Avgaskontrollsystemet för motorer med förgasare är EM (motormodifieringar). Avgaskontrollsystemen för motorer med elektronisk bränsleinjektion är ECM (motorkontrollmodul), MPI (flerinsprutningssystem) och om tillämpligt en O2S (syresensor). Hög höjd På höjder över 1 524 meter (5 000 fot), går minst 85 oktan/85 AKI (89 RON) bensin bra. För förgasarmotorer krävs en höghöjdsjustering för att bibehålla prestandan. Användning utan denna justering leder till försämrad prestanda, ökad bränsleförbrukning och ökade utsläpp. Kontakta en godkänd försäljare av Briggs & Stratton för information om justering för hög höjd. Användning av motorn på höjder under 762 meter (2 500 meter) med höghöjdsjustering rekommenderas inte. För motorer med elektronisk bränsleinsprutning krävs ingen höghöjdsjustering. Fylla på bränsle Se bild: 7 VARNING Bränslet och dess ångor är extremt lättantändliga och explosiva. Brand eller explosion kan orsaka svåra brännskador eller dödsfall. Vid tankning

• Stäng av motorn och låt den svalna under minst 2minuter innan bensinlocket tas av.

• Fyll bränsletanken utomhus eller i ett välventilerat utrymme.

• Överfyll inte tanken. För att bränslet ska kunna expandera får man inte fylla på mer än till nederkanten av bränsletankens hals.

• Ha inte gnistor, öppna lågor, indikationslampor, värme och andra antändningskällor i närheten av bränsle.

• Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.

• Låt utspillt bränsle förångas innan du startar motorn.

1. Rengör området runt tanklocket från smuts och skräp. Ta bort tanklocket.

2. Fyll bränsletanken (A, bild 7) med bränsle. För att bränslet ska kunna expandera

får man inte fylla på mer än till nederkanten av bränsletankens hals (B). Vissa modeller har en bränslenivåindikator (C). Fyll inte tanken mer än till botten av bränslenivåindikatorn (D).

3. Sätt tillbaka tanklocket.

Starta och stanna motorn Se bild: 8, 9, 10, 11, 12 Starta motorn VARNING Snabb indragning av startsnöret (bakslag) kan dra hand och arm mot motorn innan man hinner släppa. Det kan leda till benbrott, frakturer, blåmärken eller stukning.

• Starta motorn genom att först dra ut snöret långsamt tills ett motstånd känns och sedan snabbt för att undvika backslag. VARNING Bränslet och dess ångor är mycket brandfarligt och kan explodera. Brand eller explosion kan orsaka svåra brännskador eller dödsfall.104 BRIGGSandSTRATTON.com När motorn startas

• Se till att tändstift, tanklock och luftrenare (om sådan finns) sitter ordentligt på plats.

• Dra inte runt motorn med tändstiftet urtaget.

• Om motorn flödar, ska choken (om sådan finns) sättas i läget ÖPPEN/KÖR- läge, gasen (om sådan finns) flyttas till FULLGAS-läge och dra i snöret till motorn startar. VARNING VARNING FÖR GIFTIG GAS. Avgaser från motorn innehåller koloxid, en giftig gas som kan döda på bara några minuter. Koloxid är osynlig, smak- och luktlös. Även om du inte känner lukten av avgaser, kan du ändå utsättas för koloxidgas. Om du börjar känna dig illamående, yr eller matt när du använder den här produkten, ska du stänga av den och GENAST gå ut i frisk luft. Uppsök läkare. Du kan vara koloxidförgiftad.

• Använd ENDAST denna produkt utomhus, på avstånd från fönster, dörrar och ventiler för att minska risken för att koloxid ska ansamlas och eventuellt dras in i bemannade utrymmen.

• Montera batteridrivet koloxidlarm eller eldrivet koloxidlarm med reservbatteri enligt tillverkarens anvisningar. Brandlarm kan inte detektera koloxidgas.

• Kör INTE produkten inomhus, i garage, källare, kryputrymmen, skjul eller andra delvis slutna utrymmen, även om fläktar används eller dörrar och fönster öppnas för ventilation. Koloxid kan snabbt ansamlas i den här typen av utrymmen och kan dröja kvar i timmar, även efter att produkten har stängts av.

• Placera ALLTID denna produkt i lä och rikta avgasutsläppet bort från bemannade utrymmen. MÄRK Motorn levereras från Briggs & Stratton utan olja. Fyll på olja enligt anvisningarna i handboken innan du startar motorn. Om du startar motorn utan olja skadas den så att den inte kan repareras och täcks inte av garantin. Fastställ typ av startsystem Innan du startar motorn måste du se efter vilken typ av startsystem som din motor är försedd med. Din motor har en av följande typer.

och 1-stegs startsystem: Dessa har en temperaturstyrd automatchoke. Den har inte någon manuell choke eller tändsystem.

• Choke: Den har en choke som ska användas för att starta i låga temperaturer. Vissa modeller har ett separat chokereglage medan andra har kombinerade choke-/gasreglage. Denna typ saknar snapsblåsa.

• Motorer med snapsblåsa: Den har en röd snapsblåsa som används för kallstarter. Det finns ingen manuell choke. För att starta din motor, följ instruktionerna för din typ av startsystem. Anm.:Maskinen kan ha fjärreglage. Se bruksanvisningen för att se var dessa sitter och hur de används. ReadyStart

och 1-stegs startsystem

1. Kontrollera motoroljan. Se avsnittetKontrollera oljenivån.

2. Se till att maskinens drivreglage, om sådana finns, är urkopplade.

3. Om bränsleavstängningsventil finns - ställ ventilen (A, bild8) i läget ÖPPEN.

4. Om gasreglage finns - ställ reglaget (B, bild8) i läget SNABB. Kör maskinen i

5. Tryck stoppbrytaren (D, bild 9), om sådan finns, till läge ON.

6. Håll motorstopparmen mot handtaget (C, bild 10), om maskinen är försedd med

7. Snörstart, om sådan finns: Håll hårt i handtaget på startsnöret (G, bild 8). Dra

långsamt i startsnörets handtag tills det tar emot och dra snabbt. VARNING Drar du snabbt i startsnöret (bakslag) dras din hand och arm snabbare mot motorn än du hinner släppa taget. Det kan leda till benbrott, frakturer, blåmärken eller stukning. När du startar motorn drar du långsamt i startsnöret tills det tar emot och drar sedan snabbt för att inte bli skadad av att snöret snabbt dras in.

8. Elstart, om sådan finns: Vrid elstartbrytaren till PÅ/START-läge.

MÄRK För att förlänga startmotorns livslängd skall den bara köras i korta cykler (högst fem sekunder). Vänta en minut mellan startförsöken. Anm.:Vänd dig till närmaste återförsäljare eller gå till BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA) om motorn inte startar efter upprepade försök. Choke

1. Kontrollera oljan. Se avsnittet Kontrollera oljenivån oljenivån.

2. Se till att maskinens drivreglage, om sådana finns, är urkopplade.

3. Öppna bränslekranen (A, bild 8), om sådan finns, till ÖPPET (OPEN) läge.

4. Flytta gasreglaget (B, bild 8), om sådan finns, till FULLGAS (FAST)-läge. Kör

Anm.:Chokning behövs vanligtvis inte vid start av varm motor.

6. Tryck på stoppknappen (D, bild 11), om sådan finns, till PÅ (ON)-läge.

7. Om produkten är utrustad med en motorstoppspak (C, bild 10), håll

motorstoppspaken mot handtaget.

8. Snörstart, om sådan finns: Håll hårt i handtaget på startsnöret (G, bild 8). Dra

långsamt i startsnörets handtag tills det tar emot och dra snabbt. VARNING Drar du snabbt i startsnöret (bakslag) dras din hand och arm snabbare mot motorn än du hinner släppa taget. Kan leda till brutna ben, frakturer, blåmärken, o.d. Starta motorn genom att först dra ut snöret långsamt tills ett motstånd känns och sedan snabbt för att undvika backslag.

9. Elstart, om sådan finns: Vrid elstartbrytaren till PÅ/START (ON / START)-läge.

MÄRK Gör bara korta startförsök, så förlängs startmotorns livslängd (max. fem sekunder). Vänta en minut mellan startförsöken.

10. När motorn värms upp, för chokereglaget (F, bild 11) till ÖPPET/KÖR (OPEN /

RUN)-läge. Anm.:Om motorn inte startar efter upprepade försök, kontakta din lokala försäljare eller gå till BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA). Motorer med snapsblåsa

1. Kontrollera oljan. Se avsnittet Kontrollera oljenivån oljenivån.

2. Se till att maskinens drivreglage, om sådana finns, är urkopplade.

3. Tryck på stoppknappen (A, bild 12), om sådan finns, till PÅ (ON)-läge.

4. Flytta gasreglaget (B, bild 12), om sådan finns, till FULLGAS (FAST)-läge. Kör

maskinen i FULLGAS (FAST)-läge.

5. Tryck på den röda snapsblåsan (F, bild 12) tre (3) gånger.

Anm.:Snapsning behövs vanligtvis inte vid start av varm motor. Anm.:Obs.: Förgasaren flödar över och motorn blir sur och svårstartad om du trycker för många gånger på snapspumpen.

6. Frigör stopparmen (C, bild 10), i förekommande fall, mot handtaget.

7. Håll hårt i handtaget på startsnöret (D, bild 12). Dra långsamt i startsnörets

handtag tills det tar emot och dra snabbt. VARNING Drar du snabbt i startsnöret (bakslag) dras din hand och arm snabbare mot motorn än du hinner släppa taget. Kan leda till brutna ben, frakturer, blåmärken, o.d. Starta motorn genom att först dra ut snöret långsamt tills ett motstånd känns och sedan snabbt för att undvika backslag. Anm.:Om motorn inte startar efter upprepade försök, upprepa stegen 5, 6 och

7. Om den fortfarande inte startar, kontakta din lokala återförsäljare eller gå till

BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA). Stanna motorn VARNING Bränslet och dess ångor är extremt lättantändliga och explosiva. Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

• Använd inte chokereglaget, om sådant finns, på förgasaren för att stänga av motorn.

1. Stoppspak , i förekommande fall: Frigör stopparmen (E, bild 10).

Stoppkontakt, i förekommande fall: Rör stoppknappen (D, bild 9, 11, A, bild 12) till AV (OFF)-läge.105 Gasreglage, om sådant finns: Flytta gasreglaget (B, bild 8, 12) till STOPP (STOP)-läge. Elstartnyckel, om sådan finns: Vrid elstartnyckeln till AV/STOPP (OFF / STOP)- läge. Ta ur nyckeln och förvara den utom räckhåll för barn.

2. När motorn har stannat, stäng bränslekranen (A, bild 8), i förekommande fall, till

STÄNGT (CLOSED) läge. Underhåll MÄRK Om maskinen tippas under underhållsarbete, måste tanken tömmas och tändstiftssidan vara uppåtvänd. Om inte bränsletanken är tom och maskinen tippas åt något håll, kan det vara svårt att starta på grund av att det har kommit olja eller besin på luftfiltret och/eller tändstiftet. VARNING Vid underhåll som kräver tippning av maskinen måste bränsletanken måste vara tom, annars kan bränsle läcka ut och orsaka brand eller explosion. Vi rekommenderar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad för underhåll och reparation av motorn och dess delar. MÄRK Alla de komponenter som använts för att bygga denna motor, måste sitta kvar för korrekt drift. VARNING Oavsiktliga gnistor kan resultera i brand eller stötar. Oavsiktlig start kan resultera i intrassling, traumatisk amputation eller skärsår. Brandrisk Före justering eller reparation

• Lossa tändstiftskabeln och håll den borta från tändstiftet.

• Koppla bort batteriet vid minuspolen (endast motorer med elstart).

• Använd endast rätt verktyg.

• Justera INTE regulatorfjädrar, regulatorlänkar eller andra delar för att höja motorvarvtalet.

• Reservdelar måste vara av samma design och installeras på samma sätt som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada enheten och kan leda till skador.

• Slå inte på svänghjulet med hammare eller hårt föremål, eftersom svänghjulet då kan splittras under gång. Vid kontroll av tändningssystem:

• Använd godkänd gnistprovare.

• Kontrollera inte motorns tändningssystem med tändstiftet nedmonterat. Utsläppskontrollservice Underhåll, byte eller reparation av avgaskontrollanordningar och system kan utföras av en verkstad eller person som reparerar motorer som inte är avsedda för väg. Men för att få utsläppskontrollservice "utan kostnad", måste arbetet utföras av en av tillverkaren godkänd säljare. Se Instruktioner om utsläppkontroll. Underhållsschema Första 5timmarna

• Byte av motorolja (krävs inte för modeller med märkningen Just Check & Add™ och Inga oljebyten) Var 8:e timme eller dagligen

• Kontrollera motorns oljenivå

• Rengör området runt ljuddämparen och reglagen

• Rensa luftintagsgallret Var 25:e timme eller en gång om året

• Rengör förrenaren (om sådan finns) Var 50:e timme eller en gång om året

• Byt motorolja (Krävs inte för modeller med märkningen Just Check & Add™ och Inga oljebyten)

• Underhåll av avgassystem Årligen

• Byt förrenare (i förekommande fall)

Rengör oftare i dammiga miljöer och där det finns luftburet skräp.

Behövs inte om det inte är problem med motorns prestanda. Förgasare och motorhastighet Utför aldrig några justeringar på förgasaren eller motorns hastighet. Förgasaren ställdes in på fabriken för att fungera effektivt under de flesta förhållanden. Gör inga ändringar på regulatorfjäder, länkar eller andra delar för att öka motorns hastighet. Om justeringar krävs, kontakta en godkänd försäljare av Briggs & Stratton för service. MÄRK Utrustningens tillverkare specificerar den maximala hastigheten för motorn som installerats på utrustningen. Överstig inte hastigheten. Om du inte är säker på vilken maximal hastighet som gäller för utrustningen, eller vilken motorhastighet som fabriksinställts, kontakta en godkänd försäljare av Briggs & Stratton för assistans. För en säker och korrekt funktion av utrustningen ska motorns hastighet endast justeras av en kompetent servicetekniker. Kontrollera tändstiftet Se bild: 13 Kontrollera gapet (A, bild 13) med ett trådkalibreringssystem (B). Återställ gapet om det behövs. Installera och dra åt tändstiftet till rekommenderat åtdragningsmoment. För gapinställning eller åtdragningsmoment, se avsnittet Specifikationer . Anm.:I vissa områden fordrar den lokala lagstiftningen användning av avstörda tändstift för att undertrycka tändsignaler Om denna motor ursprungligen utrustats med ett avstört tändstift, bör samma typ av tändstift användas vid byte. Demontering av avgassystem VARNING Motorer som körs producerar värme. Motordelar, speciellt ljuddämparen, blir extremt varma. Svåra brännskador kan inträffa vid beröring. Brännbart skräp, som t.ex. löv, gräs, buskar, etc. kan börja brinna.

• Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem.

• Ta bort skräp som samlats från området kring ljuddämparen och cylindern.

• Det är ett brott mot avsnitt 4442 av California Public Resource Code att använda eller köra motorn på eller i närheten av skog-, snår- eller grästäckt mark om inte avgassystemet utrustats med en gnistfångare som uppfyller gällande lokala eller delstatliga lagar. Andra delstater eller federala jurisdiktioner kan ha liknande lagar. Kontakta den ursprunglige tillverkaren, återförsäljaren eller säljaren av utrustningen, för att få en gnistfångare som är utformad för avgassystemet i denna motor. Ta bort skräp som samlats från området kring ljuddämparen och cylindern. Kontrollera om ljuddämparen är sprucken, rostig eller skadad. Rengör flamskyddet och inspektera om det är skadat eller blockerat av kol. Om skada hittas, installera reservdelar innan någon drift. VARNING Reservdelar måste vara av samma design och installeras på samma sätt som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada enheten och kan leda till skador. Byta motorolja Se bild: 14, 15, 16106 BRIGGSandSTRATTON.com VARNING Bränslet och dess ångor är mycket brandfarligt och kan explodera. Brand eller explosion kan orsaka svåra brännskador eller dödsfall. Motorer som körs producerar värme. Motordelar, speciellt ljuddämpare, blir extremt varma. Svåra brännskador kan inträffa vid beröring.

• Bränsletanken måste vara tom när du tappar ut oljan ur oljeröret på översidan, bränslet kan annars läcka ut och orsaka brand eller explosion.

• Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem. Använd olja är farligt avfall och måste kasseras på korrekt sätt. Blanda inte med hushållsavfall. Kontrollera med dina lokala myndigheter, servicecenter eller återförsäljare för säker avyttring/återvinningsanläggning. För modeller med märkningen Just Check & Add™ och Inga oljebyten, krävs inte något byte av olja. Om du vill byta olja ska du följa procedur nedan. Uttappning av olja Oljan måste tappas från oljeröret på översidan.

1. Med motorn avstängd men fortfarande varm, lossa tändstiftskabeln (A, bild 14)

och håll den borta från tändstiftet.

2. Ta ut oljestickan (A, bild 15).

3. Om oljan tappas ut från ovansidans påfyllningsrör (C, bild 16), måste änden på

motorns tändstift hållas upp. Tappa ut oljan i en godkänd behållare. VARNING Bränsletanken måste vara tom om du tappar ut oljan ur oljeröret på översidan, bränsle kan annars läcka ut och orsaka brand eller explosion. För att tömma bränsletanken ska motorn köras tills den stannar på grund av bränslebrist. Påfyllning av olja

• Se till att motorn står plant.

• Rengör oljepåfyllningsområdet från smuts.

• Oljevolymen finns angiven i avsnittet Specifikationer .

1. Ta ut mätstickan (F, bild 15) och torka av den med en ren trasa.

2. Häll långsamt på olja i motoroljeröret (C, bild 15). Överfyll inte. När oljan tillsatts,

vänta en minut och kontrollera därefter oljenivån.

3. Installera och dra åt mätstickan (A, bild 15).

4. Ta bort mätstickan och kontrollera oljenivån. Rätt oljenivå är överst på den fulla

indikatorn (B, bild 15) på mätstickan.

5. Sätt tillbaka och dra åt mätstickan (A, bild 15).

6. Anslut tändstiftets kabel (D, bild 14) till tändstiftet (E).

Service av luftfilter VARNING Bränslet och dess ångor är extremt lättantändliga och explosiva. Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

• Starta eller kör aldrig motorn utan luftrenare (i förekommande fall) eller luftfilter (i förekommande fall). MÄRK Använd inte tryckluft eller lösningsmedel för att rengöra filtret. Tryckluft kan skada filtret och lösningsmedel löser upp filtret. Se Underhållsschemat beträffande service. De olika modellerna har endera plastskum- eller pappersfilter. Vissa modeller kan också ha en förrenare som kan tvättas och återanvändas. Jämför bilderna i bruksanvisningen med typen på din motor och utför service enligt nedan. Plastskumluftfilter Se bild: 17

1. Öppna kåpan (B, bild 17).

2. Ta bort skumelementet (C, bild 17).

3. Tvätta skumelementet (C, bild 17) med flytande rengöringsmedel och vatten.

Krama skumelementet torrt i en ren tygbit.

4. Dränk skumelementet (C, bild 17) med ren motorolja. För att få bort överskottet av

6. Stäng kåpan (B, bild 17).

Pappersluftfilter Se bild:18

1. Öppna höljet (B, Bild18).

2. Ta bort filtret (C, Bild18).

3. Ta bort förrenaren (om sådan finns) från filtret. (E, Bild18). Lossa skräp genom att

knacka filtret lätt mot en hård yta. Om filtret är väldigt smutsigt ska det bytas mot ett nytt.

4. Tvätta förrenaren i flytande tvättmedel och vatten. Låt det sedan lufttorka helt.

Oljaintein förrenaren.

5. Montera den torra förrenaren (om sådan finns) på filtret.

6. Montera filtret (C, Bild18).

7. Stäng höljet (B, Bild18).

Service av kylsystem VARNING Motorer som körs producerar värme. Motordelar, speciellt ljuddämparen, blir extremt varma. Svåra brännskador kan inträffa vid beröring. Brännbart skräp, som t.ex. löv, gräs, buskar, etc. kan börja brinna.

• Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem.

• Ta bort skräp som samlats från området kring ljuddämparen och cylindern. MÄRK Använd inte vatten för att rengöra motorn. Vatten kan förorena bränslesystemet. Använd en borste eller torr trasa för att göra rent motorn. Detta är en luftkyld motor. Denna motor är luftkyld. Skräp och smuts kan hindra luftflödet och få motorn att överhetta, vilket ger sämre prestanda och förkortar livslängden.

1. Avlägsna skräp från luftintaget med en borste eller torr trasa.

2. Håll länkar, fjäder och reglage rena

3. Ë Håll området runt och bakom ljuddämparen fria från antändbart skräp

4. Se till att kylflänsarna är fria från smuts och skräp.

Efter en tidsperiod kan skräp samlas i cylinderns kylflänsar och leda till en överhettning av motorn. Det här skräpet kan inte tas bort utan en delvis nedmontering av motorn. Se till att en godkänd försäljare av Briggs & Stratton kontrollerar och gör rent luftkylsystemet enligt instruktionerna i Underhållningstabellen . Förvaring VARNING Bränslet och dess ångor är extremt lättantändliga och explosiva. Brand eller explosion kan orsaka svåra brännskador eller dödsfall. Vid förvaring av bränsle eller maskin med bränsle i tanken

• Förvara på avstånd från ugnar, brännare, vattenvärmare och andra apparater med sparlågor eller andra tändkällor, då sådana kan antända bränsleångor. Bränslesystem Se figur:19,20 Anm.:Vissa modeller har en bränsletank för vertikalförvaring som gör att det går att luta motorn för underhåll eller förvaring (C, figur19). Förvara inte bränsletanken stående om den är fylld ovanför nederkanten på tankens nivåindikator (D), om sådan finns. För ytterligare förvaringsinstruktioner, se utrustningens handbok. Förvara maskinen horisontellt (normalt arbetsläge). Fyll bränsletanken (A, figur20) med bränsle. För att bränslet ska kunna expandera får man inte fylla på mer än till nederkanten av bränsletankens hals (B). Bränsle kan bli avslaget om det förvaras i en behållare i mer än 30 dagar. Varje gång du fyller behållaren med bränsle, tillsättbränslestabilisatorenligt tillverkarens instruktioner. Detta håller bränslet intakt och minskar risken för bränslerelaterade problem eller kontaminering av bränslesystemet.107 Att tömma motorn på bränsle är inte nödvändigt närbränslestabilisatorntillsätts enligtinstruktionerna. Slå PÅ motorn i två minuter innan förvaring för att få bränslet ochstabilisatorn genom bränslesystemet. Motorolja Byt motorolja medan motorn fortfarande är varm. Se avsnittet Byt olja. För modeller med märkningen Just Check & Add™ och Inga oljebyten, krävs inte något byte av olja. Felsökning Vänd dig till närmaste återförsäljare eller gå till BRIGGSandSTRATTON.com eller ring1-800-233-3723 (i USA) om du behöver hjälp. Data Modell:80000 Slagvolym 7.63ci (125cc)Cylinderdiameter 2.362in (60mm)Slaglängd 1.75in (44,45mm)Oljevolym 15oz (,44l)Tändstiftelektrodavstånd .020in (,51mm)Åtdragningsmoment, tändstift 180lb-in (20Nm)Luftgap .006 - .014in (,15 - ,36mm)Ventilspel, insug .004 - .008in (,10 - ,20mm)Ventilspel, avgas .004 - .008in (,10 - ,20mm) Modell:90000 Slagvolym 8.64ci (140cc)Cylinderdiameter 2.495in (63,4mm)Slaglängd 1.75in (44,45mm)Oljevolym 15oz (,44l)Tändstiftelektrodavstånd .020in (,51mm)Åtdragningsmoment, tändstift 180lb-in (20Nm)Luftgap .006 - .014in (,15 - ,36mm)Ventilspel, insug .004 - .008in (,10 - ,20mm)Ventilspel, avgas .004 - .008in (,10 - ,20mm) Modell:093J00 Slagvolym 9.15ci (150cc)Cylinderdiameter 2.583in (65,60mm)Slaglängd 1.75in (44,45mm)Oljevolym 15oz (,44l)Tändstiftelektrodavstånd .020in (,51mm)Åtdragningsmoment, tändstift 180lb-in (20Nm)Luftgap .006 - .014in (,15 - ,36mm)Ventilspel, insug .004 - .008in (,10 - ,20mm)Ventilspel, avgas .004 - .008in (,10 - ,20mm) Modell:100000 Slagvolym 9.93ci (163cc)Cylinderdiameter 2.688in (68,28mm)Slaglängd 1.75in (44,45mm)Oljevolym 15oz (,44l)Tändstiftelektrodavstånd .030in (,76mm)Åtdragningsmoment, tändstift 180lb-in (20Nm)Luftgap .006 - .014in (,15 - ,36mm)Ventilspel, insug .004 - .008in (,10 - ,20mm)Ventilspel, avgas .004 - .008in (,10 - ,20mm)Motoreffekten minskar med 3,5% för var 1000fot (300m) över havsytan och 1%för varje 10°F (5,6°C) över 77°F (25° C). Motorn arbetar tillfredsställande i upp till15° vinkel. Se maskintillverkarens instruktionsbok beträffande säkra arbetsgränser påsluttningar. Reservdelar - modell:80000,90000,093J00,100000 Reserv del Artikel nummerLuftfilter, plastskum (se bild17) 799579Luftfilter, papper (se bild18) 593260Förfilter (se bild18) Olja - SAE 30 100113Avstört tändstift (modell80000,90000,093J00) 692051Tändstiftsmotstånd (Modell100000) 594056Tändstiftsnyckel 19576Gnistprovare 19368Vi rekommenderar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad förunderhåll och reparation av motorn och dess delar.Nominell effekt: Den nominella bruttoeffekten för enskilda bensinmotormodellermärks i enlighet med SAE:s (Society of Automotive Engineers) kod J1940, rutin föreffekt- och vridmomentklassning för små motorer, och klassas i enlighet med SAEJ1995. Vridmomentvärden härleds vid 2 600 RPM för de motorer som har ”rpm”angivet på märkningen och 3 060 RPM för alla andra. Hästkraftvärden härleds vid 3600 RPM. Bruttoeffektkurvorna kan ses se på www.BRIGGSandSTRATTON.COM.Nettoeffektvärdena tas med avgas- och luftrenare installerade, medan däremotbruttoeffektvärdena samlas in utan dessa tillbehör. Motorns verkliga bruttoeffekt blirhögre än motorns nettoeffekt och påverkas bl.a. av miljömässiga arbetsförhållandenoch variationer i olika motorer. Med tanke på det breda utbudet produkter i vilka motorermonteras, är det inte säkert att bensinmotorn utvecklar den klassificerade bruttoeffektennär den när den körs i en viss utrustning. Skillnaden beror på ett antal faktorer, blandannat, men inte begränsat till olika motordelar (luftrenare, avgassystem, laddning,kylning, förgasare, bensinpump osv.), begränsning i tillämpningen, miljömässigakörförhållanden (temperatur, luftfuktighet, höjd över havet) och variationer i olikamotorer. På grund av tillverknings- och kapacitetsbegränsningar kan Briggs & Strattonbyta till en motor med högre effekt för denna motorserie. Garanti Briggs & Strattons motorgaranti Gäller från januari 2019Begränsad garantiBriggs & Stratton garanterar att, under garantiperioden som specificeras härunder, utankostnad kommer att reparera eller byta ut delar med materialfel och/eller tillverkningsfel.Köparen står själv för transportkostnaden för produkt som lämnats in för reparationeller utbyte. Garantin gäller under nedan angivna perioder och enligt nedan angivnavillkor. För garantiservice, hitta närmaste auktoriserade servicehandlare på vår kartaöver närmaste återförsäljare på BRIGGSandSTRATTON.com. Köparen måste kontaktaden auktoriserade servicehandlare och sedan göra produkten tillgänglig för denauktoriserade serviceverkstaden för inspektion och test.Det finns ingen annan uttrycklig garanti. Underförstådda garantier, inklusive försäljbarhet och lämplighet för ett visst ändamål, begränsas till nedan angivengarantiperiod eller till den omfattning som lagen medger.Ansvar för skador genomolycka eller följdskador undantas i den mån undantag medges enligt lag. Vissa ländereller delstater medger inte begränsning av giltighetstiden för underförstådda garantieroch vissa tillåter inte undantag från eller begränsning av ansvaret för följdskador, varförundantag från ovanstående kan gälla för vissa köpare. Denna garanti ger dig specifikajuridiska rättigheter, men det kan även finnas andra rättigheter som är olika i olikaländer4

Standardgarantivillkor 1, 2, 3

Vanguard®; Commercial Series Privat bruk: 36månaderKommersiellt bruk: 36månaderXR-serienPrivat bruk: 24månaderKommersiellt bruk: 24månaderAlla andra motorer med Dura-Bore™ gjutjärnscylinderPrivat bruk: 24månaderKommersiellt bruk: 12månader108 BRIGGSandSTRATTON.com Standardgarantivillkor 1, 2, 3

Alla andra motorer Privat bruk: 24månader Kommersiellt bruk: 3månader

Dessa är våra standardgarantivillkor men ibland kan ytterligare garantitäckning finnas som inte var fastställda vid publiceringen. För en lista över aktuella garantivillkor för din motor, gå till BRIGGSandSTRATTON.com eller kontakta din auktoriserad Briggs & Stratton-handlar.

Ingen garanti lämnas på motorer på utrustning som ersätter ordinär elkraftförsörjning, reservkraftgeneratorer för kommersiella ändamål, nyttofordon med topphastighet över 25mph, tävlingsfordon eller maskiner för kommersiellt bruk eller uthyrning.

Vanguard monterade på reservgeneratorer: 24månaders konsumentgaranti, ingen garanti för kommersiellt bruk. Commercial Series med tillverkningsdatum före juli2017: 24månaders konsumentgaranti, 24månader för kommersiellt bruk.

I Australien levereras våra produkter med garantier som inte får undantas enligt australiensisk konsumentlag. Du har rätt till en ersättningsprodukt eller återbetalning vid ett betydande fel och till kompensation vid annan rimlig förutsebar förlust eller skada. Du har även rätt till att få varorna reparerade eller utbytta om varorna inte är av acceptabel kvalitet och felet inte uppgår till ett betydande fel. För garantiservice, kontakta närmaste auktoriserade servicehandlar på vår återförsäljarkarta på BRIGGSandSTRATTON.com, eller genom att ringa 1300 274 447, eller skicka e-post eller brev till salesenquires@briggsandstratton.com.au, Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebanl, NSW, Australia, 2170. Garantiperioden börjar inköpsdagen för privatkunder och företagskunder. Med ”Privat bruk” avses personligt bruk i hemmet av privatperson. Med ”Kommersiellt bruk” avser allt annat bruk, inklusive affärsrelaterat bruk, användning i näringsverksamhet eller uthyrning. En motor som en gång har använts kommersiellt, ska därefter alltid betraktas som kommersiell i samband med denna garanti. Spara ditt inköpskvitto. Om inköpskvittot inte kan uppvisas vid yrkan på garantireparation, kommer produktens tillverkningsdatum att användas för att bestämma garantiperioden. Produktregistrering krävs inte för att få garantiservice på Briggs & Strattons produkter. Angående din garanti Denna begränsade garanti täcker endast motorrelaterat defekt material och/eller utförande och täcker inte utbyte av eller ersättning för den maskin på vilken motorn kan vara monterad. Rutinunderhåll, trimningar, justeringar eller normalt slitage täcks inte av den här garantin. Garantin gäller likaledes inte om motorn har ändrats eller manipulerats eller om motorns serienummer har raderats eller tagits bort. Den här garantin täcker inte motorskador eller prestandaproblem som orsakas av:

1. delar som inte är Briggs & Stratton originaldelar

2. en användning av motorn med otillräcklig, förorenad eller dålig kvalitet på

3. en användning av förorenat eller gammalt bränsle, diesel med en etanolhalt som

överstiger 10 % eller användning av bränslen som motorgas eller naturgas på motorer som inte ursprungligen konstruerats/tillverkats av Briggs & Stratton för en funktion med sådana bränslen

4. smuts som trängt in i motorn på grund av ett dåligt underhåll av luftfiltret eller dålig

5. slag mot föremål med skärbladet på en roterande gräsklippare, lösa eller dåligt

installerade bladadaptrar, pumphjul eller andra vevaxelkopplade enheter eller för hårt spänd V-rem

6. tillbehör eller enheter som t.ex. kopplingar, växellådor, utrustningsreglage, osv.,

som inte levereras av Briggs & Stratton

7. överhettning p.g.a gräsklipp, smuts och skräp eller gnagarnästen som täpper till

kylflänsarna eller svänghjulets område eller när motorn används utan en tillräcklig ventilation

8. för hög vibration på grund av en för hög hastighet, lös montering av motorn, lösa

eller obalanserade skärblad eller pumphjul eller dålig koppling av utrustningens komponenter till vevaxeln

9. felaktig användning, dåligt löpande underhåll, transport, hantering eller förvaring

av utrustningen eller dålig installation av motorn. Garantiservice tillhandahålls endast genom Briggs & Stratton auktoriserade servicehandlar. Hitta närmaste auktoriserade servicehandlar på vår återförsäljarkarta på BRIGGSandSTRATTON.COM eller genom att ringa +18002333723 (i USA). 80004537 (Rev. F)
