BRUKSANVISNING Combi 55 SQ B STIGA

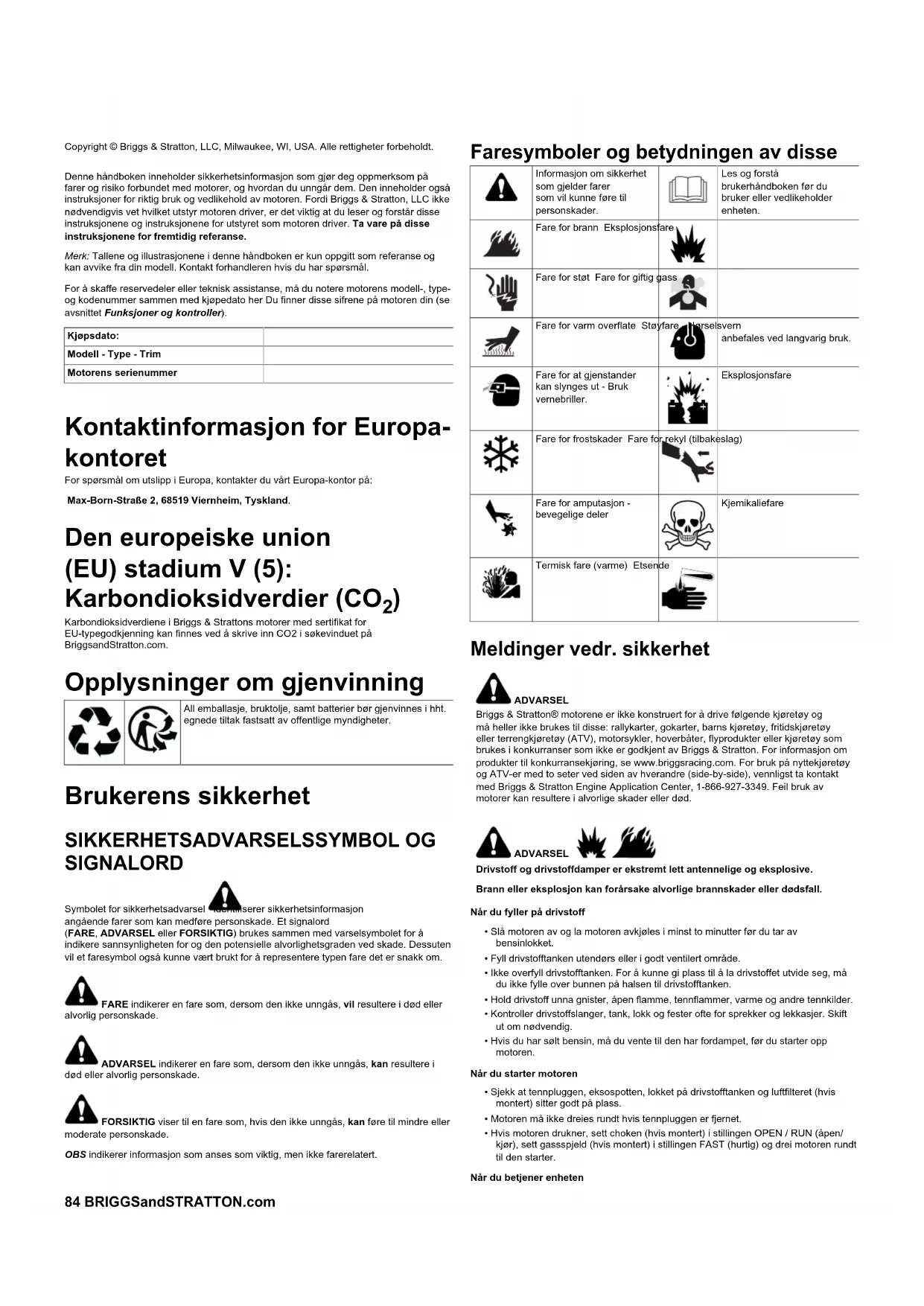

opslag van apparatuur, of onjuiste installatie van de motor. Garantieservice is alleen beschikbaar via Briggs & Stratton Geautoriseerde Service Dealers. U vindt uw dichtstbijzijnde Geautoriseerde Service Dealer in83 onze “dealer locator” kaart op www.BRIGGSsandSTRATTON.COM of door te bellen naar 1-800-233-3723 (in de VS). 80004537 (Rev. F)84 BRIGGSandSTRATTON.com Copyright © Briggs & Stratton, LLC, Milwaukee, WI, USA. Alle rettigheter forbeholdt. Denne håndboken inneholder sikkerhetsinformasjon som gjør deg oppmerksom på farer og risiko forbundet med motorer, og hvordan du unngår dem. Den inneholder også instruksjoner for riktig bruk og vedlikehold av motoren. Fordi Briggs & Stratton, LLC ikke nødvendigvis vet hvilket utstyr motoren driver, er det viktig at du leser og forstår disse instruksjonene og instruksjonene for utstyret som motoren driver. Ta vare på disse instruksjonene for fremtidig referanse. Merk:Tallene og illustrasjonene i denne håndboken er kun oppgitt som referanse og kan avvike fra din modell. Kontakt forhandleren hvis du har spørsmål. For å skaffe reservedeler eller teknisk assistanse, må du notere motorens modell-, type- og kodenummer sammen med kjøpedato her Du finner disse sifrene på motoren din (se avsnittet Funksjoner og kontroller). Kjøpsdato: Modell - Type - Trim Motorens serienummer Kontaktinformasjon for Europa- kontoret For spørsmål om utslipp i Europa, kontakter du vårt Europa-kontor på: Max-Born-Straße 2, 68519 Viernheim, Tyskland. Den europeiske union (EU) stadium V (5): Karbondioksidverdier (CO

Karbondioksidverdiene i Briggs & Strattons motorer med sertifikat for EU-typegodkjenning kan finnes ved å skrive inn CO2 i søkevinduet på BriggsandStratton.com. Opplysninger om gjenvinning All emballasje, bruktolje, samt batterier bør gjenvinnes i hht. egnede tiltak fastsatt av offentlige myndigheter. Brukerens sikkerhet SIKKERHETSADVARSELSSYMBOL OG SIGNALORD Symbolet for sikkerhetsadvarsel identifiserer sikkerhetsinformasjon angående farer som kan medføre personskade. Et signalord (FARE,ADVARSELellerFORSIKTIG) brukes sammen med varselsymbolet for å indikere sannsynligheten for og den potensielle alvorlighetsgraden ved skade. Dessuten vil et faresymbol også kunne vært brukt for å representere typen fare det er snakk om. FAREindikerer en fare som, dersom den ikke unngås,vilresultere i død eller alvorlig personskade. ADVARSELindikerer en fare som, dersom den ikke unngås,kanresultere i død eller alvorlig personskade. FORSIKTIGviser til en fare som, hvis den ikke unngås,kanføre til mindre eller moderate personskade. OBSindikerer informasjon som anses som viktig, men ikke farerelatert. Faresymboler og betydningen av disse Informasjon om sikkerhet som gjelder farer som vil kunne føre til personskader. Les og forstå brukerhåndboken før du bruker eller vedlikeholder enheten. Fare for brann Eksplosjonsfare Fare for støt Fare for giftig gass Fare for varm overflate Støyfare - Hørselsvern anbefales ved langvarig bruk. Fare for at gjenstander kan slynges ut - Bruk vernebriller. Eksplosjonsfare Fare for frostskader Fare for rekyl (tilbakeslag) Fare for amputasjon - bevegelige deler Kjemikaliefare Termisk fare (varme) Etsende Meldinger vedr. sikkerhet ADVARSEL Briggs & Stratton® motorene er ikke konstruert for å drive følgende kjøretøy og må heller ikke brukes til disse: rallykarter, gokarter, barns kjøretøy, fritidskjøretøy eller terrengkjøretøy (ATV), motorsykler, hoverbåter, flyprodukter eller kjøretøy som brukes i konkurranser som ikke er godkjent av Briggs & Stratton. For informasjon om produkter til konkurransekjøring, se www.briggsracing.com. For bruk på nyttekjøretøy og ATV-er med to seter ved siden av hverandre (side-by-side), vennligst ta kontakt med Briggs & Stratton Engine Application Center, 1-866-927-3349. Feil bruk av motorer kan resultere i alvorlige skader eller død. ADVARSEL Drivstoff og drivstoffdamperer ekstremt lett antennelige og eksplosive. Brann eller eksplosjon kan forårsake alvorlige brannskader eller dødsfall. Når du fyller på drivstoff

• Slå motoren av og la motoren avkjøles i minst to minutter før du tar av bensinlokket.

• Fyll drivstofftanken utendørs eller i godt ventilert område.

• Ikke overfyll drivstofftanken. For å kunne gi plass til å la drivstoffet utvide seg, må du ikke fylle over bunnen på halsen til drivstofftanken.

• Hold drivstoff unna gnister, åpen flamme, tennflammer, varme og andre tennkilder.

• Motoren må ikke dreies rundt hvis tennpluggen er fjernet.

• Hvis motoren drukner, sett choken (hvis montert) i stillingen OPEN / RUN (åpen/ kjør), sett gassspjeld (hvis montert) i stillingen FAST (hurtig) og drei motoren rundt til den starter. Når du betjener enheten85

• Motoren eller maskinen må IKKE veltes i en vinkel der drivstoff kan renne ut.

• Motoren må ikke stanses ved å kvele forgasseren.

• Motoren må aldri startes eller kjøres uten at luftfilterenheten (hvis montert) eller luftfilteret (hvis montert) sitter på plass. Når du skifter olje

• Hvis du tapper av olje fra toppen av oljepåfyllingsrøret, må drivstofftanken være tom. Ellers kan drivstoffet lekke ut og føre til brann eller eksplosjon. Når maskinen veltes for å utføre vedlikehold

• Når det er nødvendig å velte maskinen for å utføre vedlikehold, må drivstofftanken hvis en er montert på motoren,være tom, ellers kan drivstoff renne ut og forårsake brann eller eksplosjon. Når du frakter utstyr

• Transporteres med TOM drivstofftank eller med drivstoffkranen i STENGT stilling. Ved oppbevaring av drivstoff eller utstyr med drivstoff i tank

• må det ikke oppbevares i nærheten av fyringsanlegg, ovner, varmtvannsberedere eller annet utstyr med tennflamme eller andre antenningskilder, da de kan antenne drivstoffdamp. ADVARSEL Ved start av motoren oppstår det gnister. Gnister kan antenne brennbare gasser i nærheten. Dette kan føre til eksplosjon og brann.

• Bruk produktet UTELUKKENDE utendørs, langt unna vinduer, dører og ventiler for å redusere risikoen for at karbonmonoksidgass hoper seg opp og potensielt trekkes mot områder der personer oppholder seg.

• Monter batteridrevne karbonmonoksid-alarmer eller innpluggbare karbonmonoksid-alarmer med batterireserve i henhold til produsentens veiledning. Røykvarslere registrerer ikke karbonmonoksid gass.

• Kjør IKKE dette produktet inne i boliger, garasjer, kjellere, rom med begrenset høyde under gulv og tak, under skur eller andre delvis lukkede rom, selv om du bruker vifter eller åpne dører og vinduer til å ventilere. Karbonmonoksid kan raskt bygge seg opp i slike rom, og kan bli værende på samme sted i flere timer, selv etter at dette produktet er slått av.

• Plasser ALLTID produktet medvinds og la eksosen peke bort fra områder der det oppholder seg mennesker. ADVARSEL Hurtig tilbakespoling av startsnoren (tilbakeslag) vil trekke hånden og armen din raskere mot motoren enn du klarer å slippe taket. Dette kan føre til benbrudd, frakturer, blåmerker eller forstuing.

• Når du starter motoren, trekk startsnoren sakte til du begynner å kjenne motstand, trekk deretter hardt til for å unngå tilbakeslag.

• Ta av alt påmontert utstyr / motorbelastning før motoren startes.

• Maskinkomponenter som er montert direkte , slik som, men ikke begrenset til, kniver, viftehjul, remskiver, kjedehjul osv., må sitte godt fast. ADVARSEL Roterende deler kan komme i kontakt med eller vikle seg inn i hender, føtter, hår, klær eller tilbehør. Dette kan føre til traumatisk amputasjon av legemsdeler eller store sårskader.

• Dekslene må alltid sitte på plass når maskinen er i bruk.

• Hold hender og føtter borte fra roterende deler.

• Sett opp langt hår og ta av smykker.

• Du må ikke ha på deg løstsittende klær, snører som henger løst eller noe annet som kan sette seg fast. ADVARSEL Motorer som er i gang utvikler varme. Motordeler, spesielt eksospotte, blir ekstremt varme. Alvorlige forbrenninger kan oppstå ved kontakt. Lettantennelig avfall, som blader, gress, kratt osv., kan ta fyr.

• La eksospotte, motorsylinder og ribber få avkjøle seg før de berøres.

• Ta bort oppsamlet rusk fra området rundt eksospotten og sylinderen.

• Det er et brudd på Californias lov om offentlige ressurser, §4442, å bruke eller ha motoren i gang på et skogkledd, kratt-dekket, eller gresskledd stykke land med mindre eksossystemet er utstyrt med en gnistfanger som er holdt i fullgod stand, slik som definert i § 4442. Andre stater eller nasjonale jurisdiksjoner vil kunne ha lignende lover. Kontakte den opprinnelige utstyrsprodusenten, detaljisten eller forhandleren for å få en gnistfanger satt på det eksosanlegget som er installert på denne motoren. ADVARSEL En utilsiktet gnist kan forårsake brann eller elektrisk støt. Uønsket oppstart kan resultere i forviklinger, traumatisk amputasjon eller sårskader. Fare for brann Før du utfører justeringer eller reparasjoner:

• Ikke tukle med regulatorfjæren, lenker eller andre deler for å øke motorhastighet.

• Reservedeler må alltid være av samme type og monteres i samme posisjon som de originale delene. Andre deler kan muligens ikke yte like bra, kan skade enheten og kan resultere i personskade.

• Ikke se etter gnist med tennpluggen fjernet. Funksjoner og kontroller Motorkontroller Sammenligne illustrasjonen (Figur: 1, 2, 3, 4, 5) med motoren for å bli kjent med hvor de forskjellige kontrollene og funksjonene er plassert. A. Motoridentifikasjonsnumre Modell – Type – Kode B. Tennplugg C. Drivstofftank og -lokk D. Luftfilter E. Startsnor-håndtak F. Peilepinne G. Eksospotte, eksospottedeksel (hvis montert) , gnistfanger (hvis montert) H. Inntaksgitter for luft

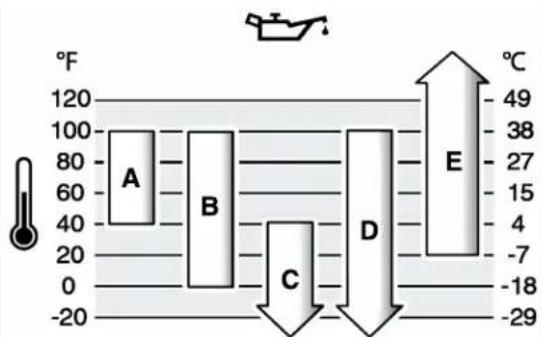

garantisertifiserte oljer for optimal ytelse. Andre høykvalitets renseoljer er tillatt hvis de er klassifisert for service– SF, SG, SH, SJ eller høyere. Ikke bruk spesielle tilsetningsstoffer. Utetemperaturen avgjør riktig oljeviskositet for motoren. Benytt tabellen for å velge optimal viskositet for den utendørstemperaturen som forventes. Motorer på de flesteutendørsutstyr opererer med 5W-30 syntetisk olje. Vanguard

15W-50 syntetisk olje den beste beskyttelsen for utstyr som opererer under varme forhold. A SAE 30 – Under 40°F (4°C) vil bruk av SAE30 resultere i vanskelig start. B 10W-30 – Over 80°F (27°C) vil bruk av 10W-30 kunne forårsake økt oljeforbruk. Sjekk oljenivået regelmessig. C 5W-30 D Syntetisk 5W-30

• Sørg for at motoren står vannrett.

• Rengjør området hvor olje fylles på for alt av rusk og urenheter.

• Se Spesifikasjoner seksjon for oljekapasitet. OBS Denne motoren ble sendt fra Briggs & Stratton utenolje. Utstyrsprodusentene eller forhandlerne kan ha fyltolje på motoren. Før motoren startes, må dukontrollere oljenivået og fylle på olje i henhold til anvisningene i denne håndboken. Hvis motoren startes uten olje, vil den skades slik at den ikke kanrepareres, og skaden vil ikke dekkes avgaranti. Sjekking av oljenivået

3. Fjern peilepinnen og kontroller oljenivået. Riktig oljenivå er øverst på full-

overfyll. Etter å ha fylt på olje, vent ett minutt og kontroller oljenivået på nytt.

2. Sett inn igjen og stram peilepinnen ( A, Figur 6).

• Minimum 87 oktan/87 AKI (91 RON). Ang. bruk i store høyder, se nedenfor.

• Bensin med opptil 10 % etanolinnhold (gasoholinnhold) er akseptabelt. OBS Ikke bruk ikke-godkjent bensin, slik som E15 og E85. Ikke bland olje i bensinen og foreta ikke modifikasjoner i motoren for å kunne kjøre på alternativt drivstoff. Bruk av ikke-godkjent drivstoff vil føre til skade på komponenter i motoren, noe som ikke vil bli dekket av garantien. Bland en drivstoffstabilisator i drivstoffet for å beskytte drivstoffsystemet mot gummidannelse. SeOppbevaring.Ikke alt drivstoff er det samme. Hvis start- eller ytelsesproblemer oppstår, bytt drivstoffleverandører eller merker. Denne motoren er sertifisert for bruk med bensin. Utslippskontrollsystemet for forgassede motorer er EM (modifiseringer av motoren). Utslippskontrollsystemene for motorer med elektronisk drivstoffinnsprøytning er ECM (modul for motorkontroll), MPI (multiportinnsprøytning), og hvis utstyrt en O2S (oksygensensor). Store høyder I høyder på over 1524 meter (5000 fot) må det brukes minimum 85-oktan/85 AKI (89 RON) bensin. Det er nødvendig å justere forgassermotorer for bruk i store høyder for å opprettholde ytelsen. Drift uten denne justeringen vil føre til redusert ytelse, økt drivstofforbruk, og økte utslipp. Kontakt en Briggs & Stratton-autorisert forhandler for informasjon ang. tilpasning til store høyder. Bruk av motoren i høyder under 762 meter (2500 fot) hvis den er justert for bruk i store høyder anbefales ikke. Det er ikke nødvendig å justere motorer med elektronisk drivstoffinjeksjon (EFI) for bruk i store høyder. Tilfør drivstoff Se Figur: 7 ADVARSEL Drivstoff og drivstoffdamper er ekstremt brannfarlige og eksplosive. En brann eller eksplosjon kan føre til alvorlige brannskader eller dødsfall. Når du fyller på drivstoff

• Slå motoren av og la motoren avkjøles i minst to minutter før du tar av bensinlokket.

• Fyll drivstofftanken utendørs eller i godt ventilert område.

• Ikke overfyll en drivstofftanken. For å kunne gi plass til å la drivstoffet utvide seg, ikke fyll til over bunnen av drivstofftankhalsen.

• Hold drivstoff unna gnister, åpen flamme, tennflammer, varme og andre tennkilder.

1. Rengjør flatene omkring tanklokket for smuss og rusk. Ta av drivstofflokket

2. Fyll drivstofftank (A, Figur 7) med drivstoff. For å kunne gi plass til å la

drivstoffet utvide seg, fyll ikke til over bunnen på drivstofftankhalsen (B). Noen87 modeller har en drivstoffnivåindikator (C). Ikke fyll tanken over bunnen på drivstoffnivåindikatoren (D).

3. Sett på drivstofflokket igjen.

Start og stans av motoren Se Figur: 8, 9, 10, 11, 12 Start av motoren ADVARSEL Hurtig tilbakespoling av startsnoren (tilbakeslag) vil trekke hånden og armen din raskere mot motoren enn du klarer å slippe taket. Dette kan føre til benbrudd, frakturer, blåmerker eller forstuing.

• Når du starter motoren, trekk startsnoren sakte til du begynner å kjenne motstand, trekk deretter hardt til for å unngå tilbakeslag. ADVARSEL Drivstoff og drivstoffdamperer ekstremt lett antennelige og eksplosive. Brann eller eksplosjon kan forårsake alvorlige brannskader eller dødsfall. Når du starter motoren

• Sjekk at tennpluggen, eksospotten, lokket på drivstofftanken og luftfilteret (hvis montert) sitter godt på plass.

• Motoren må ikke dreies rundt hvis tennpluggen er fjernet.

• Hvis motoren drukner, sett choken (hvis montert) i stillingen ÅPEN/KJØR, sett gassen (hvis montert) i stillingen HURTIG og drei motoren rundt til den starter. ADVARSEL FARE FOR GIFTIG GASS. Eksosen fra motoren inneholder karbonmonoksid (kullos), en giftig gass som kan ta livet av deg i løpet av få minutter. Du KAN IKKE se, lukte eller smake den. Selv om du ikke lukter eksos, kan du likevel bli utsatt for karbonmonoksidgass. Hvis du begynner å føle deg kvalm, svimmel eller svak mens du bruker dette produktet, slår du det av og går for å trekke litt frisk luft MED EN GANG. Oppsøk lege. Det er mulig du er forgiftet av karbonmonoksid (kullos).

• Bruk produktet UTELUKKENDE utendørs, langt unna vinduer, dører og ventiler for å redusere risikoen for at karbonmonoksidgass hoper seg opp og potensielt trekkes mot områder der personer oppholder seg.

• Monter batteridrevne karbonmonoksid-alarmer eller innpluggbare karbonmonoksid-alarmer med batterireserve i henhold til produsentens veiledning. Røykvarslere registrerer ikke karbonmonoksid gass.

• Kjør IKKE dette produktet inne i boliger, garasjer, kjellere, rom med begrenset høyde under gulv og tak, under skur eller andre delvis lukkede rom, selv om du bruker vifter eller åpne dører og vinduer til å ventilere. Karbonmonoksid kan raskt bygge seg opp i slike rom, og kan bli værende på samme sted i flere timer, selv etter at dette produktet er slått av.

• Plasser ALLTID dette produktet slik at det står i medvind og sørg for at eksosen ledes bort fra bebodde områder. OBS Denne motoren ble sendt fra Briggs & Stratton uten olje. Før motoren startes, må du sørge for å fylle på olje i henhold til anvisningene i denne håndboken. Hvis motoren startes uten olje, vil den skades slik at den ikke kan repareres, og den vil ikke være dekket av garantien. Finn hvilket Startsystem Før motoren startes, må du finne ut hva slags type startmotor som er på din motor. Motoren din vil ha en av de følgende typene.

• Primersystemet: Dette systemet har en rød primer som skal brukes for å starte når det er kaldt ute. Det har ikke en manuell choke. Start motoren ved å følge instruksjonene som gjelder for din type startsystem. Merk:Det kan hende at maskinen har fjernkontroller. Se håndboken som tilhører maskinen for plassering og bruk av fjernkontroller. ReadyStart

og 1-trinns startsystem

1. Sjekk motoroljen. Se underSjekking av oljenivå.

kjøres i stillingen HURTIG.

startkabelhåndtaket sakte ut til du kjenner motstand, trekk deretter hardt til. ADVARSEL Hurtig tilbakespoling av startsnoren (tilbakeslag) vil trekke hånden og armen din raskere mot motoren enn du klarer å slippe taket. Dette kan føre til benbrudd, frakturer, blåmerker eller forstuing. Når du starter motoren, trekk startsnoren sakte til du begynner å kjenne motstand, deretter trekker hardt til for å unngå tilbakeslag.

8. Elektrisk start, hvis montert: Vri tenningsbryteren i stillingen PÅ/START.

OBS For å forlenge starterens levetid, bruk korte startsykluser (fem sekunder er maksimum). Vent ett minutt mellom startsyklusene. Merk:Hvis ikke motoren starter etter gjentatte forsøk, ta kontakt med din lokale forhandler eller gå inn på BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA). Choke-systemet

4. Flytt gassspjeldet (B, Figur 8), om utstyrt, til HURTIG posisjon. Kjør motoren i

Merk:Det er som regel unødvendig å bruke choken når du starer en varm motor på nytt.

6. Press stoppknappen (D, Figur 11), om utstyrt, til FAST posisjon.

Trekk håndtaket på startsnoren sakte ut til du begynner å kjenne motstand, trekk deretter hardt til. ADVARSEL Hurtig tilbakespoling av startsnoren (tilbakeslag) vil trekke hånden og armen din raskere mot motoren enn du klarer å slippe taket. Dette kan føre til benbrudd, frakturer, blåmerker eller forstuing. Når du starter motoren, trekk startsnoren sakte til du begynner å kjenne motstand, trekk deretter hardt til for å unngå tilbakeslag.

10. Etter hvert som motoren varmes opp, flytt choken (F, Figur 11) tilÅPEN/KJØR -

posisjon. Merk:Hvis ikke motoren starter etter gjentatte forsøk, kontakt din lokale forhandler eller gå til BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA). Primer-systemet

3. Trykk stoppknappen (D, Figur 12), om utstyrt, til FAST posisjon.

4. Flytt gassspjeldet (B, Figur 12), om utstyrt, til HURTIG posisjon. Motoren skal

kjøres i stillingen HURTIG.

startsnoren sakte ut til du begynner å kjenne motstand, trekk deretter hardt til. ADVARSEL Hurtig tilbakespoling av starter-ledningen (tilbakeslag) vil trekke hånden og armen din raskere mot motoren enn du klarer å slippe taket. Dette kan føre til benbrudd, frakturer, blåmerker eller forstuing. Når du starter motoren, trekk startsnoren sakte til du begynner å kjenne motstand, trekk deretter hardt til for å unngå tilbakeslag. Merk:Hvis ikke motoren starter etter gjentatte forsøk, gjenta trinnene 5, 6 og 7. Hvis den fremdeles ikke starter, kontakter du din lokale forhandler eller gå til BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA). Stans motoren ADVARSEL Drivstoff og drivstoffdamper er ekstremt brannfarlige og eksplosive. En brann eller eksplosjon kan føre til alvorlige brannskader eller dødsfall.

• Motoren må ikke stanses ved å kvele forgasseren, hvis utstyrt.

1. Stoppespak for motoren , hvis montert: Frigjør motorstoppespaken (E, Figur

10). Stoppebryter, hvis montert: Flytt stoppebryteren (D, Figur 9, 11, A, Figur 12) til AV-posisjon. Gasspak, hvis montert: Flytt gasspjeldet (B, Figur 8, 12) til STOPP-posisjon. Elektrisk startnøkkel, hvis montert: Vri den elektriske startnøkkelen i stillingen OFF / STOP (av/stopp). Ta ut nøkkelen og legg den på et trygt sted som er utilgjengelig for barn.

2. Etter at motoren har stanset, flyttes drivstoffkranen (A, Figur 8), hvis utstyrt, til

posisjon STENGT (CLOSED). Vedlikehold OBS Hvis maskinen veltes under vedlikeholdsarbeidet, må drivstofftanken, hvis montert på motoren, være tom og siden der tennpluggen sitter må vende opp. Hvis drivstofftanken ikke er tom og hvis maskinen veltes i en annen retning, kan det bli vanskelig å starte den på grunn av olje- eller bensinsmitte til luftfilter og/eller tennplugg. ADVARSEL Når det er nødvendig å velte maskinen for å utføre vedlikehold, må drivstofftanken være tom, ellers kan drivstoff renne ut og forårsake brann eller eksplosjon. Vi anbefaler at du tar kontakt med et Briggs & Stratton autorisert forhandlerverksted for å få utført alt vedlikeholdsarbeid og service av motoren og de tilhørende delene. OBS Alle komponenter som er brukt i denne motoren må være montert for at den skal fungerer riktig. ADVARSEL En tilfeldig gnist kan forårsake brann eller elektrisk støt. Utilsiktet oppstart kan resultere i innfiltrering, traumatisk amputasjon eller sårskader. Brannfare Før justeringer eller reparasjoner utføres:

• Ikke kluss med regulatorfjærene, forbindelsesleddene eller andre deler for å øke motorturtallet.

• Reservedeler må alltid være av samme type og monteres i samme posisjon som de originale delene. Andre deler kan muligens ikke yte like bra, kan skade enheten og kan resultere i skade.

• Slå aldri på svinghjulet med en hammer eller en annen hard gjenstand da svinghjulet kan sprekke senere under drift. Testing av gnist:

• Bruk godkjent tennpluggtester.

• Ikke sjekk om det er gnist hvis tennpluggen er fjernet. Avgasskontrollservice Vedlikehold, utskifting eller reparasjon av avgasskontroll-enheter og systemer kan utføres av ethvert verksted eller av enkeltindivider. Men for å oppnå "gratis" avgasskontroll-service, må arbeidet utføres av en fabrikkautorisert forhandler. Se erklæringene som gjelder avgasskontroll. Vedlikeholdsplan De første 5 timene

• Rengjør området rundt eksospotten og kontrollene

• Rens luftinntaksgitteret Etter hver gang det har gått 25 timer eller en gang i året

Rengjør luftfilteret

• Utfør vedlikehold av eksossystemet årlig

Kontroller ventilklaring Rengjør oftere hvis arbeidsforholdene er veldig støvete eller hvis mye rusk virvles opp i luften. Unødvendig hvis det ikke er problemer med motorytelsen. Forgasser og motorhastighet Forgasseren eller motorhastigheten må aldri endres. Forgasseren ble innstilt i fabrikken slik at den fungerer effektiv under de fleste forhold. Ikke kluss med regulatorfjæren, forbindelsesledd eller andre deler for å endre motorhastigheten. Hvis det er nødvendig å foreta justeringer, ta kontakt med et autorisert Briggs & Stratton forhandlerverksted for å få arbeidet utført. OBS Maskinprodusenten spesifiserer maksimal hastighet for motoren som er montert på maskinen. Denne hastigheten må ikke overskrides. Hvis du er usikker på hva den maksimale hastigheten til maskinen er, eller hva slags motorhastighet som ble innstilt på fabrikken, ta kontakt med et autorisert Briggs & Stratton forhandlerverksted for å få hjelp. For at maskinen skal fungere på en trygg og riktig måte, må motorhastigheten kun justeres av en kvalifisert mekaniker . Vedlikehold av tennpluggen Se figur:13 Sjekk elektrodeavstanden (A, Figur13) med en trådlære (B). Justere elektrodeavstanden hvis det er nødvendig. Sett inn tennpluggen og stram den med anbefalt tiltrekningsmoment. For innstilling av elektrodeavstand eller tiltrekningsmoment, se underSpesifikasjoner. Merk:På enkelte steder må man i henhold til lokale forskrifter bruke en tennplugg av resistortypen for å dempe tenningssignaler. Hvis denne motoren opprinnelig hadde en resistortennplugg, må samme type benyttes ved utskifting.89 Vedlikehold av eksossystemet ADVARSEL Motorer som er i gang utvikler varme. Motordeler, spesielt eksospotter, blir meget varme. Berøring av slike deler kan forårsake alvorlige brannskader. Brennbart materiale, slik som løv, gress, småkratt osv., kan antennes.

• La eksospotte, motorsylinder og ribber avkjøles før de berøres.

• Ta bort oppsamlet rusk fra området rundt eksospotten og sylinderen.

• Det er et brudd på Californias Lov om offentlige ressurser, seksjon 4442, å bruke eller ha motoren i gang på et skogkledd, kratt-dekket, eller gresskledd stykke land med mindre eksossystemet er utstyrt med en gnistfanger, slik dette er definert i seksjon 4442, og holdt i fullgod stand. Andre stater eller føderale jurisdiksjoner kan ha liknende lover. Kontakt maskinprodusenten, detaljisten eller forhandleren for å få en gnistfanger som er laget til eksossystemet installert på denne motoren. Ta bort oppsamlet rusk fra området rundt eksospotten og sylinderen. Sjekk om eksospotten har sprekker, korrosjon eller annen skade. Fjern ledeplaten eller gnistfangeren, hvis montert, og se etter skader eller karbonblokkering. Hvis det finnes skader, må delene skiftes ut før maskinen brukes. ADVARSEL Reservedeler må alltid være av samme type og monteres i samme posisjon som de originale delene. Andre deler kan muligens ikke yte like bra, kan skade enheten og kan resultere i personlige skader. Skift motorolje Se Figur: 14, 15, 16 ADVARSEL Drivstoff og drivstoffdamperer ekstremt lett antennelige og eksplosive. Brann eller eksplosjon kan forårsake alvorlige brannskader eller dødsfall. Motorer som er i gang utvikler varme. Motordeler, spesielt eksospotten, blir ekstremt varme. Alvorlige forbrenninger kan oppstå ved kontakt.

• Hvis oljen tømmes ut av oljepåfyllingsrøret på toppen, må drivstofftanken være tom, ellers kan drivstoff renne ut og forårsake en brann eller en eksplosjon.

• La eksospotte, motorsylinder og ribber få avkjøle seg før de berøres. Brukt olje er et farlig avfallsprodukt og du må kvitte deg med den på riktig måte. Må ikke kastes sammen med husholdningsavfall. Hør med lokale myndigheter, servicesenter eller forhandler for riktig avhending/gjenvinning. For modeller merket Just Check & Add™ og Ingen oljeskift, kreves ikke oljeskift. Hvis du skal skifte olje, kan du følge prosedyren nedenfor. Tømming av olje Oljen må tømmes fra oljepåfyllingsrøret på toppen.

1. Ta av ledningen (D, Figur 14) av tennpluggen mens motoren fortsatt er varm og

3. Når du tømmer oljen fra oljepåfyllingsrøret på toppen (C, Figur 16), må siden

på motoren der tennpluggen (E) sitter vende opp. Tøm oljen over i en godkjent beholder. ADVARSEL Når oljen tømmes ut av oljepåfyllingsrøret på toppen, må drivstofftanken være tom, ellers kan drivstoff renne ut og forårsake en brann eller en eksplosjon. For å tømme drivstofftanken, kjør motoren helt til den stanser på grunn av drivstoffmangel. Påfylling av olje

• Sjekk at motoren står vannrett.

• Fjern rusk fra området rund oljepåfyllingen.

2. Hell oljen sakte i motoroljepåfyllingen (C, Figur 15). Ikke overfyll. Etter å ha fylt på

olje, vent ett minutt og sjekk oljenivået.

3. Sett inn og stram peilepinnen (A, Figur 15).

4. Ta ut peilepinnen og sjekk oljenivået. Riktig oljenivå er øverst på full-indikatoren

• Motoren må aldri startes og kjøres hvis luftfilterenheten (hvis montert) eller luftfilteret (hvis montert) er tatt av. OBS Bruk ikke trykkluft eller løsemidler til å rengjøre filteret. Trykkluft kan skade filteret og løsemidler vil gjøre at filteret går i oppløsning. Se Vedlikeholdsplan for servicekrav. Motoren har enten et skumfilter eller et papirfilter, avhengig av modell. Enkelte modeller er også utstyrt med et forfilter som kan vaskes og brukes om igjen. Sammenligne illustrasjonene i denne håndboken med typen som er montert på din motor og utfør vedlikeholdet i henhold til dette. Luftfilter, skum Se Figur: 17

3. Fjern forrenseren (E, Figur18), hvis dette finnes, fra filteret. For å få løs støv og

det er helt tør.Ikkeolje inn forrenseren.

Vedlikehold av kjølesystemet ADVARSEL Motorer som er i gang utvikler varme. Motordeler, spesielt eksospotten, blir meget varme. Berøring av slike deler kan forårsake alvorlige brannskader. Brennbart materiale, slik som løv, gress, småkratt osv., kan antennes.

• La eksospotte, motorsylinder og ribber avkjøles før de berøres.

• Ta bort oppsamlet rusk fra området rundt eksospotten og sylinderen. OBS Motoren må aldri rengjøres med vann Vann kan forurense drivstoffsystemet Bruk en børste eller en tørr klut til å rengjøre motoren. Dette er en luftkjølt motor. Skitt eller rust kan hemme luftstrømmen og føre til at motoren overopphetes slik at den gir dårlig ytelse og får kortere levetid.

1. Bruk en børste eller en tørr klut til å fjerne partikler fra luftinntaksgitteret.

4. Sjekk at oljekjølerribbene, hvis montert, er frie for smuss og rusk.

Rusk kan samle seg over tid i sylinderens kjøleribber og føre til at motoren overopphetes. Rusket kan ikke fjernes uten at motoren delvis demonteres. Be et autorisert Briggs & Stratton forhandlerverksted om å inspisere og rengjøre kjølesystemet slik som anbefalt i Vedlikeholdsplanen. Oppbevaring ADVARSEL Drivstoff og drivstoffdamper er ekstremt lett antennelige og eksplosive. Brann eller eksplosjon kan forårsake alvorlige brannskader eller død. Ved oppbevaring av drivstoff eller utstyr med drivstoff i tank

• må det ikke oppbevares i nærheten av fyringsanlegg, ovner, varmtvannsberedere eller annet utstyr med tennflamme eller andre antenningskilder, da de kan antenne drivstoffdamp. Drivstoffsystemet Se figur:19,20 Merk:Enkelte modeller har en drivstofftank for vertikallagring som vil gjøre det mulig for motoren å vippes for vedlikehold eller lagring (C, Figur19). Må ikke lagres i vertikal stilling hvis drivstofftanken er fylt til ovenfor bunnen av påfyllingstankens hals (D), hvis montert. For flere instruksjoner, se utstyrshåndboken. Motoren skal stå vannrett (i normal driftsposisjon) under lagringen. Fyll drivstofftank (A, Figur20) med drivstoff. For å gi plass til å la drivstoffet utvide seg, fyll ikke til over drivstofftankens hals (B). Drivstoff kan bli foreldet når det oppbevares i en oppbevaringsbeholder i mer enn 30 dager. Hver gang du fyller beholderen med drivstoff, tilsettdrivstoffstabilisatortil drivstoffet som angitt i produsentens instruksjoner. Dette holder drivstoffet ferskt og reduserer drivstoffrelaterte problemer eller kontaminering i drivstoffsystemet. Det er ikke nødvendig å tappe drivstoff fra motoren nårdrivstoffstabilisatorenlegges til iht. instruksjonene. Før oppbevaring, slå motoren PÅ i 2 minutter for å flytte drivstoff og stabilisator gjennom drivstoffsystemet. Motorolje Skift olje mens motoren fortsatt er varm. Se avsnittet Utfør oljeskift . For modeller merket Just Check & Add™ og Ingen oljeskift, kreves ikke oljeskift. Problemløsning Hvis du trenger hjelp, ta kontakt med din lokale forhandler eller gå inn på BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA). Spesifikasjoner Modell:80000 Sylindervolum 7.63ci (125cc) Bor 2.362in (60mm) Slaglengde 1.75in (44,45mm) Oljekapasitet 15oz (,44L) Tennpluggens elektrodeavstand .020in (,51mm) Tennpluggens tiltrekningsmoment 180lb-in (20Nm) Tennspolens luftspalte .006 - .014in (,15 - ,36mm) Klaring for inntaksventil .004 - .008in (,10 - ,20mm) Eksosventil Klaring .004 - .008in (,10 - ,20mm) Modell:90000 Sylindervolum 8.64ci (140cc) Bor 2.495in (63,4mm) Slaglengde 1.75in (44,45mm) Oljekapasitet 15oz (,44L) Tennpluggens elektrodeavstand .020in (,51mm) Tennpluggens tiltrekningsmoment 180lb-in (20Nm) Tennspolens luftspalte .006 - .014in (,15 - ,36mm) Modell:90000 Klaring for inntaksventil .004 - .008in (,10 - ,20mm) Eksosventil Klaring .004 - .008in (,10 - ,20mm) Modell:093J00 Sylindervolum 9.15ci (150cc) Bor 2.583in (65,60mm) Slaglengde 1.75in (44,45mm) Oljekapasitet 15oz (,44L) Tennpluggens elektrodeavstand .020in (,51mm) Tennpluggens tiltrekningsmoment 180lb-in (20Nm) Tennspolens luftspalte .006 - .014in (,15 - ,36mm) Klaring for inntaksventil .004 - .008in (,10 - ,20mm) Eksosventil Klaring .004 - .008in (,10 - ,20mm) Modell:100000 Sylindervolum 9.93ci (163cc) Bor 2.688in (68,28mm) Slaglengde 1.75in (44,45mm) Oljekapasitet 15oz (,44L) Tennpluggens elektrodeavstand .030in (,76mm) Tennpluggens tiltrekningsmoment 180lb-in (20Nm) Tennspolens luftspalte .006 - .014in (,15 - ,36mm) Klaring for inntaksventil .004 - .008in (,10 - ,20mm) Eksosventil Klaring .004 - .008in (,10 - ,20mm) Motorens ytelse vil reduseres med 3,5 % for hver 300 meter (1000 fot) over havet, og med 1 % for hver 5,6 ºC (10 ºF) over 25 º C (77 ºF). Motoren vil fungere tilfredsstillende ved en vinkel på opp til 15º. Se maskinens brukerhåndbok for tillatt trygg arbeidsvinkel i bakker. Reservedeler - Modell:80000,90000,093J00,100000 Reservedel Del Nummer Luftfilter, skum (se Figur17) 799579 Luftfilter, papir (se Figur18) 593260 Luftfilter, forfilter (se Figur18) Olje – SAE 30 100113 Resistortennplugg (Modell80000,90000,093J00) 692051 Resistortennplugg (Modell100000) 594056 Tennpluggnøkkel 19576 Gnisttester 19368 Vi anbefaler at du tar kontakt med et autorisert Briggs & Stratton forhandlerverksted for å få utført alt vedlikeholdsarbeid og service av motoren og de tilhørende delene. Effektberegning: Brutto effektberegning for individuelle bensinmotorer er merket i henhold til SAE-kode (Society of Automotive Engineers) J1940 Small Engine Power & Torque Rating Procedure, og er klassifisert i henhold til SAE J1995. Dreiemomentverdiene hentes ut ved 2600 RPM for motorer der "rpm" er nevnt på merket, og 3060 RPM for alle andre. Verdiene for hestekrefter hentes ut ved 3600 RPM. Bruttoeffektkurver kan sees på www.BRIGGSandSTRATTON.COM. Nettoeffektverdiene er målt med eksos- og luftfilter installert, mens bruttoeffektverdier er målt uten at disse er montert. Reell brutto motoreffekt vil være høyere enn netto motoreffekt og påvirkes av blant annet forhold i omgivelsene og variasjoner fra motor til motor. På grunn av det brede spektret av produkter som motorene er montert på, kan det hende at en bensinmotor ikke vil oppnå nominell bruttoeffekt når den brukes i et bestemt stykke motordrevet utstyr. Denne forskjellen skyldes en rekke faktorer, inkludert, men ikke begrenset til, variasjonen i motordeler (luftfilter, eksos, lader, kjøleanlegg, forgasser, drivstoffpumpe osv.), begrensninger i bruk, forhold i omgivelsene (temperatur, fuktighet, høyde), og variasjoner fra motor til motor. Grunnet begrensninger i produksjon og kapasitet, kan Briggs & Stratton erstatte en motor med høyere nominell effekt for denne motoren. Garanti91 Briggs & Stratton-motorgaranti Gyldig fra januar 2019 Begrenset garanti Briggs & Stratton garanterer at i løpet av garantiperioden slik som angitt nedenfor, vil foretaket sørge for å gratis reparere eller skifte ut alle deler som er defekt pga. svikt i materiale, evt. utførelse eller begge deler. Transportkostnader for et produkt som sendes inn for reparasjon eller utskifting av deler som faller inn under denne garantien, må dekkes av kjøperen. Denne garantien er kun gyldig for og er underlagt den tidsperioden og de vilkårene som er nevnt nedenfor. Finn nærmeste autoriserte servicesenter ved hjelp av forhandlerkartet på BRIGGSandSTRATTON.COM. Kjøperen må kontakte autorisert serviceforhandler og deretter gjøre produktet tilgjengelig for den autoriserte forhandleren for inspeksjon og testing. Det finnes ingen andre uttrykkelige garantier. Underforståtte garantier, herunder om salgbarhet og egnethet for et bestemt formål er begrenset til garantitiden oppgitt nedenfor, eller til det som loven tillater.Ansvar for tilfeldige eller følgeskader er utelukket i den utstrekning som er tillatt i henhold til loven. Noen delstater eller land tillater ikke begrensninger på hvor lang tid en underforstått garanti gjelder og noen delstater eller land tillater ikke utelukkelse eller begrensning av tilfeldige skader eller følgeskader, og dermed er det ikke sikkert at begrensningen eller utelukkelsen ovenfor gjelder for deg. Denne garantien gir deg spesifikke lovmessige og andre rettigheter som kan variere fra stat til stat og land til land

Forbrukerbruk – 36 måneder Forretningsmessig bruk – 36 måneder XR-serien Forbrukerbruk – 24 måneder Forretningsmessig bruk – 24 måneder Alle andre motorer med Dura-Bore™ støpejernsforing Forbrukerbruk – 24 måneder Forretningsmessig bruk – 12 måneder Alle andre motorer Forbrukerbruk – 24 måneder Forretningsmessig bruk – 3 måneder

Det er ingen garanti på motorer påmontert på utstyr som brukes til å produsere kraft som erstatter kraft fra en kraftleverandør; reserveaggregater som brukes i forretningsmessig sammenheng, tjenestekjøretøyer som overskrider 25 MPH eller motorersom brukes til konkurransekjøring eller på kommersielle baner eller utleiebaner.

Vanguard installert på reservegeneratorer: 24 måneder forbrukerbruk, ingen garanti forretningsmessig bruk. Forretningsmessig serie med produksjonsdato før juli 2017: 24 måneders forbrukerbruk, 24 måneders kommersiell bruk.

I Australia kommer produktene våre med garantier som ikke kan ekskluderes ifølge den australske forbrukerloven. Du har krav på erstatning eller refusjon for større svikt og kompensasjon for alt annet rimelig forutsigbart tap eller skade. Du har også rett til å få varene reparert eller skiftet ut dersom varene viser seg å ikke være av akseptabel kvalitet og svikten ikke er en stor svikt. For service under garantien, finn nærmeste autoriserte forhandlerverksted på kartet over forhandlere på BRIGGSandSTRATTON.COM, eller ved å ringe 1300 274 447, eller ved å sende e-post eller skrive til salesenquiries@briggsandstratton.com.au, Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebank, NSW, Australia,

Garantiperioden begynner på den originale salgsdatoen til første forbruker eller forretningsmessig kunde. Med «privat bruk» menes personlig bruk av en forbruker i tilknytning til en husholdning som har skaffet seg varen fra en detaljhandler. «Forretningsmessig bruk» betyr all annen bruk, inkludert bruk for kommersielt, forretningsmessig eller utleieformål. Så snart en motor er blitt anvendt til profesjonelt bruk, vil den deretter bli betraktet som en forretningsmessig motor med hensyn til garantien. Ta vare på kvitteringen som bevis på kjøp. Hvis du ikke skaffer til veie bevis på den opprinnelige kjøpsdatoen på det tidspunktet du gjør garantien gjeldende, vil produksjonsdatoen på produktet brukes til å fastsette garantiperioden. Produktregistrering er ikke nødvendig for å gjøre garantien gjeldende for Briggs & Stratton-produkter. Om din garanti Denne begrensede garantien dekker kun defekter på materialer og/eller utførelse av arbeid på motoren, og ikke erstatning eller tilbakebetaling for utstyret som motoren eventuelt er montert på. Rutinemessig vedlikehold, trimming, justeringer eller normal slitasje dekkes ikke av denne garantien. Garantien er heller ikke gyldig hvis motoren er blitt endret eller modifisert eller hvis motorens serienummer er ødelagt eller fjernet. Denne garantien dekker ikke skader på motor eller problemer med ytelse forårsaket av:

1. Bruk av deler som ikke er originale Briggs & Stratton deler;

2. Bruk av motoren med for lite olje, forurenset olje eller feil type olje;

3. Bruk av forurenset eller gammelt drivstoff, bensin som inneholder mer enn 10

% etanol, eller bruk av alternativt drivstoff slik som forskjellige typer flytende petroleum eller naturgass i motorer som ikke var opprinnelig konstruert/produsert av Briggs & Stratton til å bruke slike drivstofftyper;

4. Smuss som har kommet inn i motoren som resultat av feil vedlikehold eller feil

montering av luftfilteret;

5. At kniven på en roterende gressklipper har truffet en gjenstand, løse eller feil

monterte knivadaptere, viftehjul eller andre deler som er koblet til veivakselen, eller at v-remmen er for stram;

6. Tilhørende deler eller enheter slik som kløtsjer, transmisjoner, kontroller for utstyr

osv. som ikke er levert at Briggs & Stratton;

7. Overoppheting som resultat av at gressrester, rusk og partikler eller musereir

blokkerer eller tetter igjen kjøleribbene eller svinghjulet, eller skader forårsaket av at motoren er blitt brukt på steder uten tilstrekkelig ventilasjon;

8. Sterk vibrasjon forårsaket av for høyt turtall, at motoren sitter løst, løstsittende eller

ubalanserte kniver eller viftehjul, eller at utstyr er feil montert på veivakselen;
