GAS 35 AFC - Ηλεκτρική σκούπα BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρική σκούπα νερού και σκόνης
Μάρκα	Bosch
Μοντέλο	GAS 35 AFC
Ονομαστική τάση	220-240 V (διαθέσιμο μοντέλο 110 V)
Συχνότητα	50-60 Hz
Ονομαστική απορροφούμενη ισχύς	1 200 W (1 000 W για 110 V)
Συνολική χωρητικότητα δοχείου	35 L
Καθαρή χωρητικότητα (υγρά)	19 L
Όγκος σακούλας σκόνης	19 L
Μέγιστη υποπίεση (σκούπα)	230 hPa
Μέγιστη υποπίεση (στρόβιλος)	254 hPa
Μέγιστη ροή αέρα (σκούπα)	36 L/s (0,036 m³/s)
Μέγιστη ροή αέρα (στρόβιλος)	74 L/s (0,074 m³/s)
Μέγιστη ισχύς αναρρόφησης	1 380 W
Ενεργή επιφάνεια πτυχωτού φίλτρου	0,615 m²
Κατηγορία φιλτραρίσματος	M (σύμφωνα με IEC/EN 60335-2-69)
Βάρος (σύμφωνα με EPTA 01:2014)	12,4 kg
Δείκτης προστασίας	IPX4
Στάθμη ηχητικής πίεσης	70 dB(A) (τυπική), K = 3 dB
Δονήσεις (συνολική τιμή)	< 2,5 m/s²
Αυτόματος καθαρισμός φίλτρου	AFC (Automatic Filter Cleaning) ενεργοποιήσιμο/απενεργοποιήσιμο
Πρίζα για ηλεκτρικό εργαλείο χειρός	Ναι, με γείωση, μέγιστη ισχύς 2 200 W (230 V)
Συμβατές διάμετροι σωλήνα	15 mm, 22 mm, 35 mm
Αναρροφήσιμα υλικά	Ξηρές σκόνες (κλάση L/M), μη εύφλεκτα υγρά, μείγματα αέρα-νερού
Συντήρηση φίλτρου	Χειροκίνητος ή αυτόματος καθαρισμός μέσω AFC· ξεπλένεται με νερό (PES/PTFE)
Λειτουργίες ασφαλείας	Αυτόματη διακοπή σε περίπτωση γεμάτου δοχείου (υγρά), παρακολούθηση ροής αέρα, ανίχνευση στάθμης

Συχνές ερωτήσεις - GAS 35 AFC BOSCH

Ποια είναι η κατηγορία φιλτραρίσματος της ηλεκτρικής σκούπας Bosch GAS 35 AFC;

Η ηλεκτρική σκούπα είναι πιστοποιημένη κλάσης M σύμφωνα με IEC/EN 60335-2-69, κατάλληλη για επιβλαβείς σκόνες με οριακή τιμή έκθεσης ≥ 0,1 mg/m³.

Μπορώ να αναρροφήσω υγρά με αυτήν την ηλεκτρική σκούπα;

Ναι, μπορεί να αναρροφήσει μη εύφλεκτα υγρά όπως νερό, γαλακτώματα διάτρησης, λάδια. Αφαιρέστε τη σακούλα σκόνης και τοποθετήστε τα χείλη στεγανοποίησης. Απενεργοποιήστε το AFC για αναρρόφηση υγρών.

Πώς λειτουργεί ο αυτόματος καθαρισμός φίλτρου (AFC);

Το AFC καθαρίζει το πτυχωτό φίλτρο κάθε 15 δευτερόλεπτα με πίδακες αέρα. Ενεργοποιείται/απενεργοποιείται μέσω του πλήκτρου AFC (9) όταν η σκούπα είναι σε λειτουργία. Η πράσινη λυχνία LED υποδεικνύει ενεργοποίηση.

Πότε πρέπει να αντικαταστήσω το επίπεδο πτυχωτό φίλτρο;

Αντικαταστήστε το αν είναι κατεστραμμένο ή αν η αναρροφητική ισχύς μειώνεται παρά τον καθαρισμό. Τα φίλτρα PES/PTFE μπορούν να ξεπλυθούν με νερό. Φροντίστε να επανατοποθετήσετε σωστά το κάλυμμα φίλτρου μετά την αντικατάσταση.

Ποια είναι η χωρητικότητα του δοχείου και ο όγκος της σακούλας;

Το δοχείο έχει συνολική χωρητικότητα 35 L (καθαρή 19 L για υγρά). Ο όγκος της σακούλας σκόνης είναι 19 L. Χρησιμοποιήστε μια αναλώσιμη σακούλα ή σακούλα σκόνης για ξηρά υλικά.

Μπορώ να χρησιμοποιήσω την ηλεκτρική σκούπα με ηλεκτρικά εργαλεία χειρός;

Ναι, χάρη στην πρίζα (5) με γείωση. Τοποθετήστε τον επιλογέα στη θέση 'Αυτόματη εκκίνηση/διακοπή'. Η σκούπα ξεκινά με το εργαλείο και σταματά μετά από 15 δευτερόλεπτα.

Ποια αξεσουάρ είναι διαθέσιμα για αυτήν την ηλεκτρική σκούπα;

Γνήσια αξεσουάρ: σακούλα φίλτρου από χαρτί (2 607 432 035), από μη υφασμένο ύφασμα (2 607 432 037), σακούλα φίλτρου για υγρά (2 607 432 039), αναλώσιμη σακούλα (2 607 432 043). Αντιστατικός σωλήνας και άλλα αξεσουάρ διατίθενται προαιρετικά.

Πώς να συντηρήσω τους αισθητήρες στάθμης υγρού;

Καθαρίζετε τακτικά τους αισθητήρες (37) με ένα μαλακό πανί. Αφαιρέστε το πάνω μέρος της σκούπας, καθαρίστε τους αισθητήρες και το διάστημα μεταξύ τους. Ο τακτικός καθαρισμός αποτρέπει δυσλειτουργίες της αυτόματης διακοπής.

Τι να κάνω αν ακουστεί ηχητικό προειδοποιητικό σήμα;

Το σήμα υποδεικνύει ανεπαρκή ροή αέρα. Ελέγξτε: τη ρύθμιση ροής (διάμετρος σωλήνα), απουσία φραγής, γεμάτη σακούλα σκόνης, βρώμικο φίλτρο. Ανοίξτε το δευτερεύον άνοιγμα αέρα αν χρειαστεί.

Πώς να μεταφέρω και να αποθηκεύσω την ηλεκτρική σκούπα;

Αδειάστε το δοχείο ή αφαιρέστε τη γεμάτη σακούλα. Τυλίξτε το καλώδιο γύρω από τον συγκρατητήρα καλωδίου. Τοποθετήστε τα αξεσουάρ στις βάσεις τους. Χρησιμοποιήστε τη λαβή (10) για μεταφορά. Βιδώστε το πώμα (2) στον σύνδεσμο αναρρόφησης. Ασφαλίστε τους περιστρεφόμενους τροχούς με το φρένο (15). Αποθηκεύστε σε ξηρό μέρος.

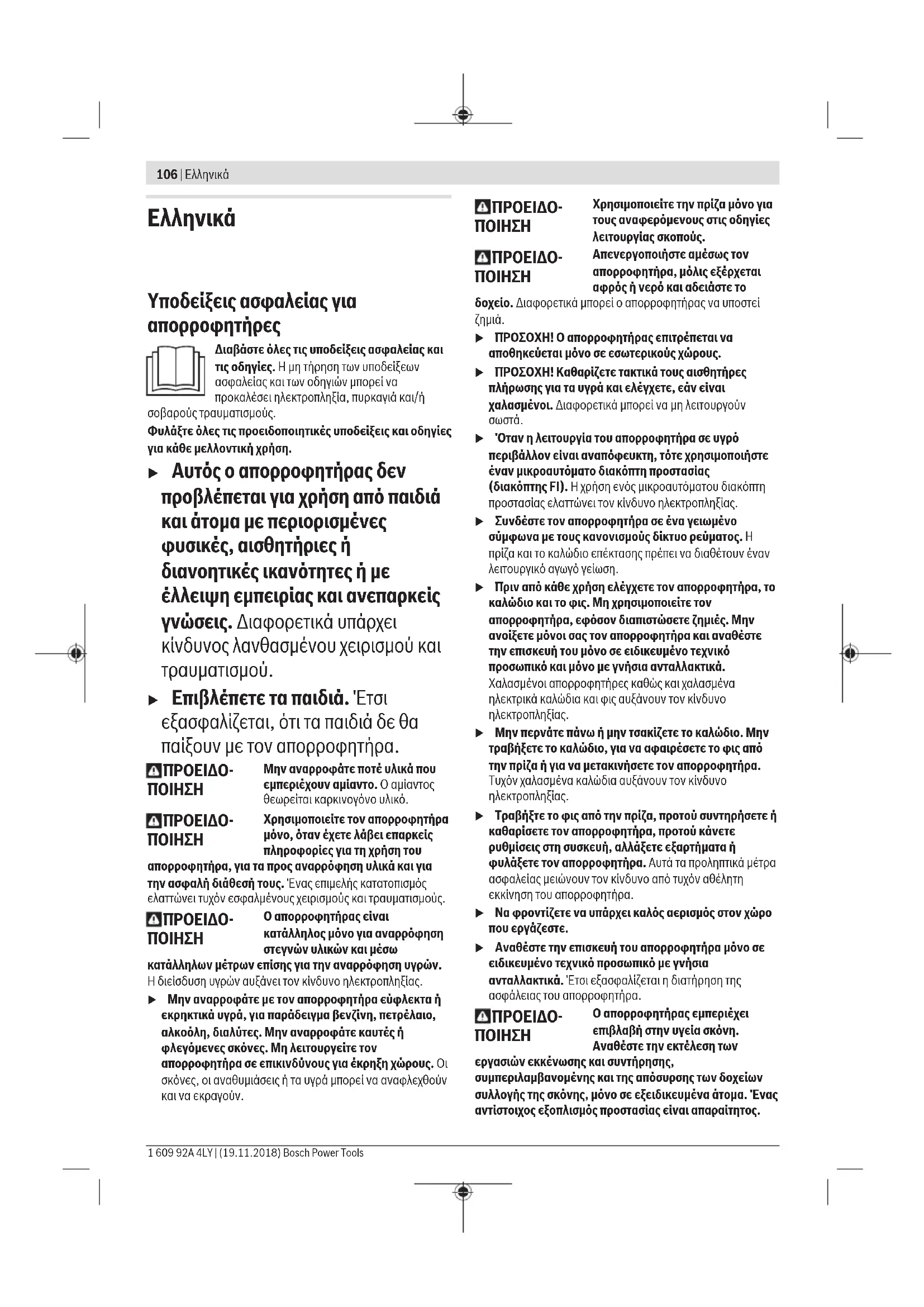

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GAS 35 AFC BOSCH

Σύμβολα και η σημασία τους

ΤΗΡΕΙΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ. Η ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΟΔΗΓΙΩΝ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΤΩΝ ΟΔΗΓΙΩΝ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΗΛΕΚΤΡΟΠΛΗΞΙΑ, ΠΥΡΚΑΓΙΑ ΚΑΙ ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ.

Απορροφητήρας κατηγορίας σκόνης Μ κατά IEC/EN 60335-2-69 για την απορρόφηση επιβλαβούς για την υγεία σκόνης με συγκέντρωση ≥ 0,1mg / m³

ΤΟΠΟΘΕΤΗΣΗ! Ο απορροφητήρας περιέχει έμβολα για την υγεία σας. Ακολουθήστε την εγκατάσταση των εξαρτημάτων και συντήρησης, συμπεριλαμβανομένης και της απόρριψης των δοχείων συλλογής της σκόνης, μόνο σε εξειδικευμένα άτομα. Εάν αντιληφθείτε οσμή προστασίας είναι απαραίτητη. Μη λειτουργήσετε τον απορροφητήρα χωρίς το παρόν σύστημα φίλτρου. Διαφορετικά κινδυνεύει η υγεία σας.

Σύμβολα και η σημασία τους

15 Διάταξη ενεργοποίησης ολογραφικής ροής για μια διάμετρο εύκαμπτου 22 22 35 35

Min/Max Συνεχής ρύθμιση ισχύος αναρρόφησης:

Μεγάλη απορροφητική ικανότητα για εφαρμογές με μεγάλη δημιουργία ουσίας. Μέση απορροφητική ικανότητα για εφαρμογές με κίνηση δημιουργίας ουσίας και για τα προϊόντα της δύναμης αναρρόφησης απευθείας στο σύνδεσμο με ηλεκτρικό εργαλείο και στην επιφάνεια του επεξεργασμένου κομματιού (π.χ. κατά τη λείανση).

Τοξική και επικίνδυνη ουσία για το περιβάλλον και τον άνθρωπο, που περιέχεται σε επικίνδυνο εργαλείο (ειδικά για κατοχή)

AFC Αυτόματος καθαρισμός φίλτρου (AFC = Automatic Filter Cleaning)

Περιγραφή προϊόντος και ισχύς

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται για την ανίχνευση, απορρόφηση, μεταφορά και διαχείριση ανόδων εσόδων και η ευρεία εφαρμογή, η ευρεία χρήση και ένας μεγάλος όγκος νερού. Ο απορροφητήρας σχεδιάστηκε σύμφωνα με την τεχνολογία κατασκευής της οικιακής συσκευής αυτής στην κατηγορία οικιακής συσκευής Μ. Είναι κατάλληλος για τις αυξημένες καταναλώσεις σε περιπτώσεις επαγγελματικής χρήσης, π.χ. στη βιοτεχνία, στη βιομηχανία και συνεργεία.

Οι απορροφητήρες της κατηγορίας σκόνης Μ κατά IEC/EN 60335-2-69 επιτρέπεται να χρησιμοποιούνται μόνο για την απορρόφηση και αναρρόφηση επιβλαβούς για την υγεία σκόνης με οριακή ή μεγαλύτερη συγκέντρωση ≥ 0,1mg / m³

Χρησιμοποιήστε τον αναπτήρα μόνο όταν είστε ο Θεός να αισθανθείτε όλα τα κουμπιά περιποίησης οθόνης του πιστοποιητικού ή όταν έχετε αρνητικές οδηγίες.

Aπορροφητήρας uρής/στέγνής αναρροφητης GAS 35 M AFC
Κωδικός αριθμός	3 601 JC3 1.. 3 601 JC3 170
Ονομαστική τὰσην 220-240 110
Ονομαστική όαχύς W 1.200 1.000
Συχότητa Hz 50-60 50-60
χωρητικότητa δόχειου (μική) λίτρα 35 35
Καθαρή χωρητικότητa (υρά) λίτρα 19 19
χωρητικότητa σόκου σκόνης λίτρα 19 19
Μέγιση έυπιεοῦ
- Απορροφητήρας hPa 230 211
- Στρόβιλος hPa 254 242
Μέγιση έγκομετρική ροή
- Απορροφητήρας l/s	36	31
	m³/s	0,036
- Στρόβιλος l/s	74	71
	m³/s	0,074
Μέγιση απορροφητήκηι κανότητa	W 1.380 1.150
Επιράνει πιχώτου φιλτρου	m²	0,615 0,615
Κατηγορia σκόνης		M
Βάρος κατά ΕΡΑ-Procedure 01:2014	kg	12,4
Κατηγορia προσταίας		⊕/I
Βαθμός προσταίας		IPX4

Α) Μετρήστε έναν εύκαμπτο σωλήνα αναρρόφησης 35 mm και 3 m. Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περιπτώσεις που υπάρχουν αποκλίσεις, ισχύουν και οι ειδικές για κάθε χώρα εκδόσεις αυτά τα στοιχεία μπορεί να διαφέρουν.

Διταξην αυματης εκκλυνησης/σταξης
Ονομαστική τὰη	Μέγισην οχύς	Ελαχισην οχύς
230 V	2.200 W	100 W

Στοιχεία της επιτρεπόμενης ταχύτητας μόνωσης του συνδεδεμένου ηλεκτρικού εργαλείου. Τα άλλα είδη για κάθε προϊόν μπορείτε να τα βρείτε. Προσέξτε τα στοιχεία στην πλάκα του αναρροφητήρα.

Φοράτε προστασία ακοής!

Ονομαστικές τιμές ταλαντώσεων α (διανυσματικό άθροισμα τριών κατευθύνσεων) και αβεβαιότητα K σύμφωνα με το πρότυπο EN 60335-2-69: α<2,5 m/s², K = 1,5 m/s²

Συναρμολόγηση

Να βγάλετε το φις από την πρίζα πριν εκτελέσετε κάθε εργασία στον ίδιο τον αναρροφητήρα.

Συναρμολόγηση του πριονιού για τον εύκαμπτο σωλήνα αναρρόφησης (βλέπε εικόνα Α)

Σπρώξτε το στήριγμα (4) για τον εύκαμπτο σωλήνα αναρρόφησης δυνατά από πάνω στις προβλεπόμενες για αυτό υποδοχές (32), μέχρι να ασφαλίσει.

Συναρμολόγηση του εύκαμπτου σωλήνα αναρρόφησης (βλέπε εικόνα Β)

Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης (24) στην υποδοχή του εύκαμπτου σωλήνα και γυρίστε τον προς την κατεύθυνση του βέλους μέχρι τέρμα.

Υπόδειξη: Κατά την αναρρόφηση, με την τριβή της σκόνης στον εύκαμπτο σωλήνα αναρρόφησης και στα εξαρτήματα αναρρόφησης, δημιουργείται ένα ηλεκτροστατικό φορτίο, το οποίο ο χρήστης μπορεί να αντιληφθεί ως στατική εκκένωση (ανάλογα με τις συνθήκες του περιβάλλοντος και τη σωματική αίσθηση).

Γενικά η Bosch συνιστά τη χρήση ενός αντιστατικού εύκαμπτου σωλήνα αναρρόφησης (εξάρτημα) κατά την αναρρόφηση λεπτής σκόνης και στεγνών υλικών.

Συναρμολόγηση των εξαρτημάτων αναρρόφησης (βλέπε εικόνα Γ)

Ο εύκαμπτος σωλήνας αναρρόφησης (24) είναι εξοπλισμένος με ένα σύστημα κλεισίματος, με το οποίο πρέπει να συνδέονται τα εξαρτήματα αναρρόφησης (προσαρμογέας αναρρόφησης (22), κυπροακροφύσιο (23)).

Συναρμολόγηση του προσαρτήματος αναρρόφησης

Τοποθετήστε τον προσαρμογέα αναρρόφησης (22) πάνω στον εύκαμπτο σωλήνα αναρρόφησης (24), έτσι ώστε τα δύο κομμάτια (33) του εύκαμπτου σωλήνα αναρρόφησης να ασφαλίσουν με το χαρακτηριστικό κλικ. - Για την αποσυναρμολόγηση, τραβήξτε τα κομμάτια (33) προς τα έξω και αφαιρέστε τα εξαρτήματα μετά από αυτά.

Ευθυγράμμιση των σωλήνων και των εξαρτημάτων

Τοποθετήστε το κύριο ακροφύσιο (23) πάνω στον εύκαμπτο σωλήνα αναρρόφησης (24), έτσι ώστε τα δύο κομμάτια (33) του εύκαμπτου σωλήνα αναρρόφησης να ασφαλίσουν με το χαρακτηριστικό κλικ. - Τοποθετήστε το επιθυμητό εξάρτημα αναρρόφησης (π.χ. ακροφύσιο αναρρόφησης, ακροφύσιο αρμών, ολισθηρό ακροφύσιο κ.λπ.) πάνω στο κύριο ακροφύσιο (23). - Για την αποσυναρμολόγηση, τραβήξτε τα κομμάτια (33) προς τα έξω και αφαιρέστε τα εξαρτήματα μετά από αυτά.

Τοποθέτηση/αφαίρεση του δοχείου αποθήκευσης του δοχείου σκόνης (Εικ. αναφορά) (Βλέπε εικόνες D1-D2)

Για την αναρρόφηση σύμφωνα με την κατηγορία σκόνης Μ πρέπει να χρησιμοποιηθεί ένα δοχείο αποθήκευσης (25) ή ένα δοχείο σκόνης.

Εφόσον αναρροφώνται ουσίες χωρίς να υπερβαίνουν την οριακή τιμή έκθεσης ≥ 1mg / m³ (αντίστοιχα στην κατηγορία σκόνης Μ), μπορεί να γίνει αναρρόφηση απευθείας στο δοχείο.

Υπόδειξη: Σε περίπτωση χρήσης ενός δοχείου μιας χρήσης, σε περίπτωση χρήσης ενός δοχείου μιας χρήσης θα πρέπει να ενεργοποιηθεί το αυτόματο καθάρισμα φίλτρου (AFC) (Βλέπε "Αυτόματο Καθάρισμα φίλτρου (Βλέπε εικόνα H), σελίδα 112).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο απορροφητήρας περιέχει επιβλαβή σκόνη. Αφού την τελειώσετε

εργασίες καθαρισμού και συντήρησης, συμπεριλαμβανομένης και της απόρριψης των δοχείων συλλογής σκόνης, πρέπει να εκτελούνται από εξειδικευμένα άτομα. Ένας κατάλληλος εξοπλισμός προστασίας είναι απαραίτητος. Μη λειτουργείτε τον απορροφητήρα χωρίς το πλήρες σύστημα φίλτρου. Διαφορετικά κίνδυνος για την υγεία.

Τοποθέτηση του δοχείου αποθήκευσης

-Ανοίξτε τα κλειδιά (13) και αφαιρέστε το επάνω μέρος του απορροφητήρα (12). -Τοποθετήστε το δοχείο αποθήκευσης (25) με την ανύψωση προς τα εμπρός στο δοχείο (1). Τραβήξτε το άνοιγμα προς τα πάνω μέχρι να συνδεθεί σωστά με τη σύνδεση. -Βεβαιωθείτε ότι το δοχείο αποθήκευσης (25) ακουμπάει σταθερά στο εσωτερικό του δοχείου (1). -Ανασηκώστε το υπόλοιπο μέρος του δοχείου αποθήκευσης (25) πάνω από το περίγραμμα του δοχείου (1). -Τοποθετήστε το επάνω μέρος του απορροφητήρα (12) και κλείστε τα κλειδιά (13).

Αφαίρεση και καθαρισμός του δοχείου αποθήκευσης

-Ανοίξτε τα κλειδιά (13) και αφαιρέστε το επάνω μέρος του απορροφητήρα (12). Αφαιρέστε το δοχείο αποθήκευσης (25) από τη σύνδεση προς τα έξω. Απομακρύνετε το δοχείο αποθήκευσης (25) προσεκτικά χωρίς να υποστεί ζημιά, από το δοχείο (1). Πιέστε το έξω, για να μεταφέρετε το δοχείο αποθήκευσης στη σύνδεση σε άλλα κομμάτια αντικείμενα. Αφαιρέστε το κάλυμμα της αυτόματης ταινίας και καθαρίστε το δοχείο αποθήκευσης. Μετά θέστε το δοχείο αποθήκευσης (25) κάτω από το άνοιγμα προς τα πάνω με το κάλυμμα της αυτόματης ταινίας που αφαιρέσατε.

Αλλαγή/τοποθέτηση του δοχείου σκόνης (εξάρτημα)

- Ανοίξτε τη κλειδαριά (13) και αφαιρέστε το ένδυμα μέρος του απορροφητήρα (12).

Αφαιρέστε τον γυάλινο δίσκο από την πλάκα σύνδεσης. Κλείστε το άνοιγμα του δίσκου κλείνοντας το κανάλι. Αφαιρέστε τον κλειστό δίσκο από το δοχείο (1). - Τοποθετήστε τον νέο δίσκο πάνω από τη φλάντζα σύνδεσης του απορροφητήρα. Βεβαιωθείτε ότι ο δίσκος ακουμπά σε όλο το μήκος του στο εσωτερικό τοίχωμα του δοχείου (1). - Τοποθετήστε το ένδυμα μέρος του απορροφητήρα (12) και κλείστε τα κλειδιά (13).

Τοποθετήστε τα λαστιχένια χείλη (ύψος αναφοράς) (βλέπε εικόνα Ε)

Υπόδειξη: Ο αναπνευστήρας στο βάθος διάλεκτος (κατηγορία οικιακής) αποδείχθηκε μόνο για την εν λόγω αναφορά.

• Απομακρύνετε τις βίδες (29) με ένα κατάλληλο εργαλείο από το πλάι του δοχείου (30). - Τοποθετήστε τα λαστιχένια χείλη (28) στο πλάι του δοχείου (30).

Υπόδειξη: Η δομημένη πλευρά των λαστιχένιων χειλιών πρέπει να δείχνει προς τα έξω.

Τοποθετήστε το L-BOXX (βλέπε εικόνα F)

• Τοποθετήστε το L-BOXX στις υποδοχές (11).

Για τη μεταφορά του απορροφητήρα και για τη σύνδεση με ελεύθερο χώρο των εξαρτημάτων του απορροφητήρα και/ή του πλευρικού εργαλείου μπορείτε να τοποθετήσετε ένα L-BOXX στο ένα μέρος του απορροφητήρα.

Μην μεταφέρετε τον απορροφητήρα από τη λαβή μεταφοράς του τοποθετημένου L-BOXX. Ο απορροφητήρας είναι πολύ βαρύς για τη λαβή μεταφοράς του L-BOXX. Υπάρχει κίνδυνος τραυματισμού και ζημιάς.

Λειτουργία

Τραβήξτε το φις από την πρίζα, πριν συντηρήσετε ή καθαρίσετε τον απορροφητήρα, πριν κάνετε ρυθμίσεις στη συσκευή, αλλάξετε εξαρτήματα ή φυλάξετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο τυχαίας εκκίνησης του απορροφητήρα.

Θέση λειτουργίας

Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταιριάζει με τα στοιχεία που αναγράφονται στην πινακίδα τύπου του απορροφητήρα. Ο χαρακτηρισμένος 230 V οπτικός μπορεί να λειτουργήσει επίσης στα 220 V. Ενημερωθείτε σχετικά με τις τοπικές διατάξεις/τους ισχύοντες νόμους της χώρας σας σχετικά με τον χειρισμό των αναψυκτικών.

Ο απορροφητήρας επιτρέπεται να χρησιμοποιηθεί για την αναφορά των πινακίδων:

Σκόνες με μια οριακή τιμή έκθεσης ≥ 0,1 mg/m³. Κατά κανόνα, ο απορροφητής δεν επιτρέπεται να χρησιμοποιηθεί σε χώρους εκτεθειμένους σε κίνδυνο έκρηξης.

Για να εξασφαλιστεί η ιδανική απορροφητική ικανότητα, πρέπει πάντοτε να εξετάζετε εντελώς τον εύκαμπτο σωλήνα αναρρόφησης (24) από το επάνω μέρος του απορροφητήρα (12).

Επανάληψη

Αναρρόφηση συγκεντρωμένης σκόνης

- Ρυθμίστε τον ρυθμιστή ογκομετρικής ροής (6) στη προδιαγραφόμενη διάτρηση και ρυθμίστε την. - Για την ενεργοποίηση του απορροφητήρα, θέστε τον διακόπτη ενεργοποίησης σε λειτουργία (7) στη θέση «Αναρρόφηση». - Για την απενεργοποίηση του απορροφητήρα, θέστε τον διακόπτη ενεργοποίησης σε λειτουργία (7) στη θέση «Απενεργοποίηση».

Ο απορροφητήρας είναι εξοπλισμένος με μια διάταξη ένδειξης της ογκομετρικής ροής. Η διάταξη ένδειξης της ογκομετρικής ροής, όσον αφορά τη λειτουργία αναρρόφησης, είναι σταθερά ρυθμισμένη σε μια τιμή 20 m/s, ανεξάρτητα από τη θέση του ρυθμιστή ογκομετρικής ροής (6). Όταν αυτή η τιμή πέσει κάτω από το σταθερό όριο, π.χ. λόγω συγκεντρωμένης σκόνης στον εύκαμπτο σωλήνα αναρρόφησης, ενός γεμάτου σάκου σκόνης ή ενός φραγμένου φίλτρου, ακούγεται ένα ακουστικό προειδοποιητικό σήμα. Σε αυτή την περίπτωση απενεργοποιήστε τον απορροφητήρα και ελέγξτε τον, όπως περιγράφεται στην ενότητα «Αντιμετώπιση βλαβών».

Αναρρόφηση της δημιουργούμενης σκόνης από τα ευρισκόμενα σε λειτουργία ηλεκτρικά εργαλεία (βλέπε εικόνα G)

Όταν ο εξερχόμενος αέρας επιστρέφει στον χώρο, στον χώρο εργασίας πρέπει να επικρατεί επαρκής ρυθμός ανανέωσης αέρα. Τηρείτε τις σχετικές εθνικές διατάξεις.

Ο απορροφητήρας είναι εξοπλισμένος με μία πρίζα σούκο (5). Μπορείτε να συνδέσετε εκεί ένα εξωτερικό ηλεκτρικό εργαλείο. Προσέξτε την επιτρεπόμενη κατανάλωση ενέργειας του συνδεδεμένου ηλεκτρικού εργαλείου. Για να εξασφαλιστεί μια επαρκής μεταφορά σκόνης στη θέση αναρρόφησης, δεν επιτρέπεται η ογκομετρική ροή να πέσει κάτω από την ελάχιστη ογκομετρική ροή για το συνδεδεμένο ηλεκτρικό εργαλείο.

Διαμετρος ωλήνα Βιμηρουθμιαστης	Oукόμετρικής
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

Ρυθμίστε τον ρυθμιστή ογκομετρικής ροής (6) στη προδιαγραφόμενη διάτρηση και ρυθμίστε την. - Συναρμολογήστε τον προσαρμογέα αναρρόφησης (22) (βλέπε «Συναρμολόγηση του προσαρτήματος αναρρόφησης», σελίδα 110). - Τοποθετήστε τον προσαρμογέα αναρρόφησης (22) στη θέση αναρρόφησης του ηλεκτρικού εργαλείου.

112|Ελληνικά

Υπόδειξη: Κατά την εκτέλεση ηλεκτρικών εργαλείων, των οποίων η πρόσληψη στον εύκαμπτο σωλήνα αναρρόφησης είναι μικρή (π.χ. σχισμές, λείανση κ.λπ.), πρέπει να ανοίξει το άνοιγμα ανακυκλοφορίας αέρα (34) του προσαρμογέα αναρρόφησης (22). Μόνο έτσι μπορεί να επιτευχθεί αυτόματα καθαρισμός του φίλτρου. Γυρίστε γι' αυτό το δακτύλιο πάνω από το άνοιγμα ανακυκλοφορίας αέρα (34), ώστε να δημιουργηθεί το μέγιστο το άνοιγμα.

Για τη θέση σε λειτουργία της διάταξης

αυτόματης εκκίνησης/διακοπής του απορροφητήρα, θέστε τον διακόπτη επιλογής τρόπου λειτουργίας (7) στη θέση «Διάταξη αυτόματης εκκίνησης/διακοπής».

Σε αυτό τον τρόπο λειτουργίας ενεργοποιείται η ογκομετρική ροή ηλεκτρονικά σύμφωνα με τη ρύθμιση στον ρυθμιστή (6). Η μεταφορά σκόνης εξασφαλίζεται επαρκώς μόνο όταν ενεργοποιηθεί η ρύθμιση.

• Η θέση του διακόπτη λειτουργίας του απορροφητήρα ενεργοποιείται στην τρίτη (3) ταχύτητα. Ο απορροφητήρας ξεκινά αυτόματα.
• Απενεργοποιήστε το ηλεκτρικό εργαλείο, για να σταματήσει ο απορροφητήρας.

Η διάταξη αυτόματης εκκίνησης/στάσης συνεχίζει να λειτουργεί για 15 δευτερόλεπτα, για την αναρρόφηση της υπολειπόμενης οσμής από τον εύκαμπτο σωλήνα αναρρόφησης.

• Για την απενεργοποίηση του

απορροφητήρα, θέστε τον διακόπτη επιλογής ταχύτητας (7) στο σύμβολο «Απενεργοποίηση».

Όταν ηχήσει το ακουστικό προειδοποιητικό σήμα, πρέπει να ελεγχθεί ο απορροφητήρας, όπως περιγράφεται στην ενότητα «Αντιμετώπιση Βλαβών».

Υγρή αναρρόφηση

Μην αναρροφάτε τον απορροφητήρα εύφλεκτα ή εκρηκτικά υγρά, για παράδειγμα βενζίνη, οινόπνευμα, αλκοόλη, διαλύτες. Μην αναρροφάτε καυτά ή αναμμένα αντικείμενα. Μη λειτουργείτε τον απορροφητήρα σε επικίνυνους χώρους. Οι ατμοί, οι αναθυμιάσεις και τα υγρά μπορεί να αναφλεγούν και να εκραγούν. Ο απορροφητήρας δεν επιτρέπεται να χρησιμοποιηθεί ως αντλία νερού. Ο απορροφητήρας προορίζεται για την αναρρόφηση αέρα και μείγματος νερού.

Υπόδειξη: Οι αισθητήρες στο βάθος διείσδυσης (Κατηγορία οσμής Μ) αποδείχθηκαν μόνο για την ξηρή αναρρόφηση.

Η φωτοδίοδος (LED) ελέγχου (35) σβήνει.

-Ενεργοποίηση AFC

Πατήστε το πλήκτρο AFC (9).

Η φωτοδίοδος (LED) ελέγχου (35) αναβοσβήνει.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Πριν από την πρώτη προτού συνετήρηση καθαρίστε τον απορροφητήρα, προτού κάνετε ρύθμιση της βαλβίδας, αλλάξτε εξαρτήματα ή βάλετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο απρόθελης εκκίνησης του απορροφητήρα. ► Αποθηκεύστε τον απορροφητήρα και τις οδηγίες σε καλή κατάσταση για να προβείτε για να εργάζεστε καλά και ασφαλώς. Κατά τη συντήρηση και τον καθαρισμό του απορροφητήρα φοράτε προσωπική προστασία από την οθόνη.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξάγεται από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά έργα της Bosch, για να αποφευχθεί εταρικός κίνδυνος ή ασφάλειας.

Όταν ο απορροφητήρας συντηρείται από τον χρήστη, πρέπει να αποσυναρμολογείται, να καθαρίζεται και να συντηρείται, όσο αυτό είναι εφικτό, χωρίς να προκαλείται κίνδυνος για το προσωπικό συντήρησης ή/και άλλα τυχόν παρευρισκόμενα άτομα. Ο απορροφητήρας πρέπει πριν την αποσυναρμολόγησή του να καθαρίζεται για να προληφθούν τυχόν ενδεχόμενοι κίνδυνοι. Όχι μόνο όταν αποσυναρμολογείται ο απορροφητήρας πρέπει να αερίζεται καλά. Κατά τη συντήρηση φοράτε ένα προσωπικό προστατευτικό εξοπλισμό. Ακολουθώντας πρέπει να καθαρίσετε την περιοχή που έλαβε χώρα η συντήρηση.

Τουλάχιστον μία φορά πρέπει να γίνεται τεχνικός έλεγχος, π.χ. έλεγχος του φίλτρου για μηχανική και της στεγανότητάς του απορροφητήρα καθώς και η στήριξη της διάταξης ελέγχου οθόνης, από τον κατασκευαστή ή από ένα κατάλληλο κατάστημα προσωπικό.

Τους απορροφητήρες κατηγορίας Μ, που βρίσκονται σε οικιακό περιβάλλον, πρέπει να καθαρίζονται το εξωτερικό κάλυμμα και όλα τα μέρη της βαλβίδας να υποστούν μια ενέργεια με στεγανωτική μεμβράνη. Κατά τη διεξαγωγή έργων συντήρησης και καθαρισμού πρέπει να αποσυναρμολογούνται τα βρώμικα εξαρτήματα που δεν μπορούσαν να καθαριστούν ικανοποιητικά. Τα εξαρτήματα αυτά πρέπει να αποσυναρμολογούνται με ασφαλή καθίζηση και στεγανά ακόμα

σύμφωνα με τις αντίστοιχες οδηγίες απόρριψης απορριμμάτων.

Καθαρισμός του δοχείου

-Φουγγίστε το δοχείο (1) με ένα πανί με μη διαβρωτικό απορρυπαντικό του εμπορίου και αφήστε το να στεγνώσει.

Καθαρισμός των αισθητήρων πλήρωσης (Βασική λειτουργία)

Καθαρίζετε περιστασιακά τους αισθητήρες πλήρωσης (37).

-Ανοίξτε τα κλειδιά (13) και αφαιρέστε το επάνω μέρος του απορροφητήρα (12). -Καθαρίστε τους αισθητήρες πλήρωσης (37) με ένα μαλακό πανί. -Τοποθετήστε το επάνω μέρος του απορροφητήρα (12) και κλείστε τα κλειδιά (13).

Φύλαξη και μεταφορά (βλέπε εικόνα Κ)

-Τυλίξτε το ηλεκτρικό καλώδιο γύρω από το άγκιστρο καλωδίου (17). -Τοποθετήστε τα εξαρτήματα που προβλέπονται γι' αυτό στα στηρίγματα: σωλήνας αναρρόφησης (31) στο στήριγμα (19), ακροφύσιο αναρρόφησης αρμών (27) στο στήριγμα (20), μπαταρία (30) στο στήριγμα (21). -Ανοίξτε τις ελαστικές ταινίες του στηρίγματος του εύκαμπτου σωλήνα αναρρόφησης (4) και βάλτε τον εύκαμπτο σωλήνα αναρρόφησης (24) γύρω από το επάνω μέρος του απορροφητήρα στο στήριγμα (4). Αναρτήστε ξανά τις ελαστικές ταινίες. -Τοποθετήστε το L-Boxx στο δοχείο (11). Αφαιρέστε εντελώς το καλώδιο από το ακαθάριστο ή από το απορροφημένο υγρό μέρος του απορροφητήρα, για την αποφυγή τραυματισμών στην πλάτη.

Μεταφέρετε τον απορροφητήρα μόνο από τη λαβή μεταφοράς (10).

114|Ελληνικά

-Για τη μεταφορά του απορροφητήρα βιδώστε τη βίδα (2) στην υποδοχή του εύκαμπτου σωλήνα (3). -Φυλάτε τον απορροφητήρα σε ξηρό χώρο και αποφεύγετε τον ακατάλληλο χειρισμό. -Για την ενεργοποίηση του ροοστάτη (16) πατήστε το κάτω μέρος του ροοστάτη (15).

Αντικατάσταση βλάβης

Εάν παρουσιάσει κάποια βλάβη (π.χ. βραχυκύκλωμα), ο απορροφητήρας πρέπει να ελεγχθεί από εξουσιοδοτημένο τεχνικό. Πριν από κάθε εργασία, πρέπει να αποκατασταθεί η βλάβη.

Πρόσθετα εξαρτήματα

O otpòβαloç avappóφηanc devξekivá.	- Ελέγετο ηλεκτρίος καλδδιο, to φις, ην ασφάλεία, ην πίζα και τους αιαθηπήρεςπλήρωσις (37).
	O διακόπης εἰπιλούνις τρόπων λειουργίας (7) βρίακεται στη «Διάταῦν autόματηςepsilonνηρος/στάσης.
	- Θέοτε τον διακόπην εἰπιλούνις τρόπων λειουργίας (7) στο αύμβολo «Avappóφηρονη» ηνεργοιοίατο οὐδεδεμένοσιν πίζα (5) ηλεκτρίον εργαλείο.
O otpòβαloç avappóφηanc aneνργοιοιeίαι.	- Αβειώτε θον θείο (1).
O otpòβαloç avappóφηanc devξekiváξavá μετά το ἀβειαμα του δόχοιου.	- Ανεργοιοίητε τον anρρορητήρα και περμένετε 5 δευτρόλεπτα, μετά 5δευτρόλεπτα ενργοιοίητε τουξαν.
	- Καθαρίοτε τοις αἰθητήρες πλήρωσις (37) καθώς και τον ευδιμεώς χώρο τουναἰθητήρων πλήρωσις (37) με μία βόύρτα.
H δύναμη avappóφηanc μειώνται.	- Απομακρύνετε τα φραξμίατα έότο το ακροφύσιον avappóφηρονης, τον ωλήναvaavappóφηρονης (31), τον εύκαμίτο σωλήναvaavappóφηρονης (24) ητο επίπεδο πιχωτόφιλτο (26).
	- Αλλάξτε τον σάκο anοκομίδης (25) ητον σάκο σκόνης.
	- Ασραλίοτε το καλμμα του φίλτρου (36) σωτά.
	- Τοτοθέτήσε σωτά το επάνω μέρος του anρρορητήρα (12) και κλείοτε τακείστα (13).
	- Αλλάξτε το επίπεδο πιχωτό φίλτρου (26).
'Eξδος ακόνης katá την avappóφηη	- Ελέγξετη ηωτήν τοποβέτηηου του επίπεδου πιχωτόου φίλτρου (26).
	- Αλλάξτε θον θείο πιχωτό φίλτρου (26).
H autôματη aneνργοιοίηη (uρή avappóφηη) devξekivá.	- Καθαρίοτε τοις αἰθητήρες πλήρωσις (37) καθώς και τον ευδιμεώς χώρο τουναἰθητήρων πλήρωσις (37) με μία βόύρτα.
	Στa ηλεκτρίας μη αγώμια γύρά έόεπριπων δημιουργίας αρρουδε λειουργίηηautôματη aneνργοιοίη.
	- Ελέγξετε αυεχώς τη στάθμη πλήρωσις.
'Eva akouσικό προεδοιηικό σήμαηξει.	Anρρορητήκι κι κανότητα μρθμαμένη πολύ υαμλά.
	- Φιθμίοτε τον ρθμιστήν anρρορητήκι κανότητας (8) σε μία υψηλότepητιμή.
	Διάμετρος εύκαμπιου σωλήνа ρθμισμένη λάθocos.
	- Θέοτε τον ρθμιστήν Μγκόμετρικίς ρός (6) στη ωστή διάμετρο εύκαμπιου ωλήνα.
	Eύκαμπιος σωλήνας avappóφηρονης (24) φραγμένος έν τολίαμεύνος.
	- Απokataστήσε Φράξμο έν το τολίαμα.
	Σάκος anokομίδης/ακός σκόνης γεμάτος.
	- Αλλάξτε τον σάκo anokομίδης (25) ητο σάκo σκόνης.
	Eniδe Πιχωτό φίλτρο (26) λερμεύνο.
	- Καθαρίοτε ηνδεχομένως αλλάξετο Επίπεδο πιχωτό φίλτρο.
	Mn επαρκές ρεύμα αέρα μέσα Από Ταυδεδεμένο Λεκτρίος εργαλείο.
	- Avoiδετο Φανογμα tuxiaic ειαγωγίς ερα (34) του προσμρογία εναρρóφηρονης (22): Γιρίοτε τον δακτύλο στον προσμρογία εναρρóφηρονης τός, ωποιτο Φανογμα tuxiaic ειαγωγίς εραρα Φανογτό.

Πρόσθετα εξαρτήματα

	- Eáν unápxει: AvoiEte to ἀνογμa tuxiaic ειαaywyhç aèpa tou ηλεκτριού εργαλείου.
	Δυαλειουργία tou ηλεκτρονιού αυσηματος παρακολούθηας.
	- ΑπεύθυνθεITE οέ εναξουσοδιμένο κατάσημα Service tnc Bosch.
O autóμatoç kaθαριαμός tou φιλτρου δε λειουργει.	- Evεργοποιησε τον kaθαριαμό tou φιλτρου (πατήσετο το πληκτρο AFC (9)).
	- Συνδέσετε τον εύκαμπο σωλήνα αναρρόρηας (24).
O autóμatoç kaθαριαμός φιλτρου δεν μορείνα πανεργοποιθεί.	- ΑπεύθυνθεITE οέ εναξουσοδιμένο κατάσημα Service tnc Bosch.
O autóμatoç kaθαριαμός φιλτρου δεν μορείνα ευργοποιθεί.	- ΑπεύθυνθεITE οέ εναξουσοδιμένο katáσημα Service tnc Bosch.

Εξαρτήματα

	Aριθμος Εξαρτήματος
Xάρτινος σάκος φιλτρου (στέγνη avappόφηση)	2 607 432 035
Σάκος φιλτρου κετοώ (στέγνη avappόφηση)	2 607 432 037
Σάκος υγρου φιλτρου (υρή avappόφηση)	2 607 432 039
Σάκος αποκομίδης (PE) (στέγνη/υρή avappόφηση)	2 607 432 043

Η απόρριψη των ηλεκτρικών συσκευών είναι πλέον υποχρεωτική, ώστε ο απορροφητήρας να συλλέγεται ξεχωριστά και να ανακυκλώνεται για την προστασία του περιβάλλοντος.

Türkçe

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Το τμήμα εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα ανταλλακτικά. Σχεδιαγράμματα και πληροφορίες για τα ανταλλακτικά θα βρείτε επίσης στη διεύθυνση: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευγενικά στις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Απευθυνθείτε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών όπως επίσης και στις ηλεκτρονικές διευθύνσεις σύμφωνα με τον πίνακα του προϊόντος.

Ελλάδα

Robert Bosch Α.Ε.

Εργασίας 37

19400 Κορωπί-Αθήνα

Τηλ.: 2105701258

Φαξ: 2105701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Τηλ.: 2105701380

Φαξ: 2105701607

Απόρριψη

Ο απορροφητήρας, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με φιλικό προς το περιβάλλον τρόπο.

Μην πετάτε τον απορροφητήρα στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη
