Produkttyp	Vatten- och dammsugare
Märke	Bosch
Modell	GAS 35 AFC
Märkspänning	220-240 V (110 V-modell finns)
Frekvens	50-60 Hz
Nominell förbrukad effekt	1 200 W (1 000 W för 110 V)
Behållarens brutto kapacitet	35 L
Netto kapacitet (vätskor)	19 L
Dammsugarpåsens volym	19 L
Maximalt undertryck (dammsugare)	230 hPa
Maximalt undertryck (turbin)	254 hPa
Maximalt luftflöde (dammsugare)	36 L/s (0,036 m³/s)
Maximalt luftflöde (turbin)	74 L/s (0,074 m³/s)
Maximal sugkraft	1 380 W
Aktiv yta på veckfilter	0,615 m²
Filtreringsklass	M (enligt IEC/EN 60335-2-69)
Vikt (enligt EPTA 01:2014)	12,4 kg
Skyddsklass	IPX4
Ljudtrycksnivå	70 dB(A) (typisk), K = 3 dB
Vibrationer (totalt värde)	< 2,5 m/s²
Automatisk filterrengöring	AFC (Automatic Filter Cleaning) aktiverbar/avaktiverbar
Uttag för elverktyg	Ja, med jordning, max effekt 2 200 W (230 V)
Kompatibla slangdiametrar	15 mm, 22 mm, 35 mm
Sugbara material	Torrt damm (klass L/M), icke brandfarliga vätskor, luft-vattenblandningar
Filterunderhåll	Manuell eller automatisk rengöring via AFC; sköljbar i vatten (PES/PTFE)
Säkerhetsfunktioner	Automatisk avstängning vid full behållare (vätskor), övervakning av luftflöde, nivådetektering

Vanliga frågor - GAS 35 AFC BOSCH

Vilken filtreringsklass har dammsugaren Bosch GAS 35 AFC?

Dammsugaren är certifierad klass M enligt IEC/EN 60335-2-69, lämplig för skadligt damm med exponeringsgränsvärde ≥ 0,1 mg/m³.

Kan jag dammsuga vätskor med denna dammsugare?

Ja, den kan dammsuga icke brandfarliga vätskor som vatten, borremulsioner, oljor. Ta bort dammsugarpåsen och sätt i tätningsläpparna. Inaktivera AFC för vätskedammsugning.

Hur fungerar automatisk filterrengöring (AFC)?

AFC rengör veckfiltret var 15:e sekund med luftstrålar. Det aktiveras/avaktiveras via AFC-knappen (9) när dammsugaren är igång. Den gröna kontrollampan indikerar aktivering.

När måste jag byta det platta veckfiltret?

Byt ut det om det är skadat eller om sugkraften minskar trots rengöring. Filter i PES/PTFE kan sköljas i vatten. Se till att filterlocket är korrekt placerat efter byte.

Vad är behållarens kapacitet och påsens volym?

Behållaren har en brutto kapacitet på 35 L (19 L netto för vätskor). Dammsugarpåsens volym är 19 L. Använd en engångspåse eller dammsugarpåse för torra material.

Kan jag använda dammsugaren med elverktyg?

Ja, tack vare eluttaget (5) med jordning. Ställ väljaren på läget 'Automatisk start/stopp'. Dammsugaren startar med verktyget och stannar efter 15 sekunder.

Vilka tillbehör finns tillgängliga för denna dammsugare?

Originaltillbehör: pappersfilterpåse (2 607 432 035), fiberduk (2 607 432 037), filterpåse för vätskor (2 607 432 039), engångspåse (2 607 432 043). Antistatisk slang och andra tillbehör finns som tillval.

Hur underhåller jag vätskenivåsensorerna?

Rengör sensorerna (37) regelbundet med en mjuk trasa. Ta bort dammsugarens övre del, rengör sensorerna och utrymmet mellan dem. Regelbunden rengöring förhindrar funktionsfel i automatisk avstängning.

Vad gör jag om en ljudlig varningssignal ljuder?

Signalen indikerar otillräckligt luftflöde. Kontrollera: flödesinställning (slangdiameter), inget stopp, full dammsugarpåse, smutsigt filter. Öppna sekundärluftöppningen om nödvändigt.

Hur transporterar och förvarar jag dammsugaren?

Töm behållaren eller ta bort den fulla påsen. Linda kabeln runt kabelhållaren. Förvara tillbehören i sina fästen. Använd handtaget (10) för att bära. Skruva på pluggen (2) på suganslutningen. Lås svänghjulen med bromsen (15). Förvara på en torr plats.

BRUKSANVISNING GAS 35 AFC BOSCH

Tryck på AFC-tasten (9).

Kontrollysdioden (35) lyser grönt.

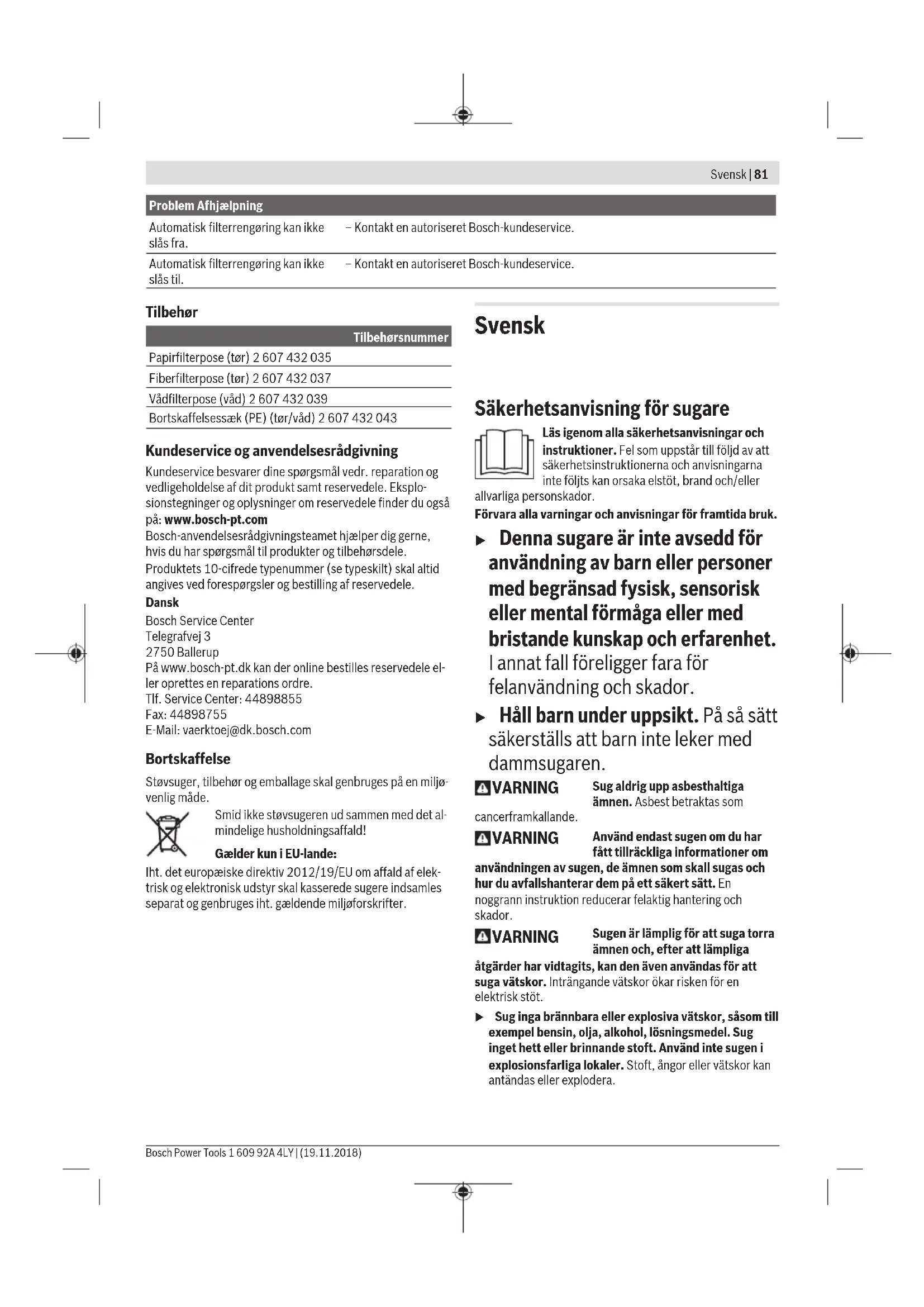

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller

allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Denna sugare är inte avsedd för användning av barn eller personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet. I annat fall föreligger fara för felanvändning och skador.

Håll barn under uppsikt. På så sätt säkerställs att barn inte leker med dammsugaren.

VARNING

Sug aldrig upp asbesthaltiga

ämnen. Asbest betraktas som

cancerframkallande.

VARNING

Använd endast sugen om du har

användningen av sugen, de ämnen som skall sugas och hur du avfallshanterar dem på ett säkert sätt. En

noggrann instruktion reducerar felaktig hantering och skador.

VARNING

Sugen är lämplig för att suga torra ämnen och, efter att lämpliga åtgärder har vidtagits, kan den även användas för att suga vätskor. Inträngande vätskor ökar risken för en elektrisk stöt.

Åtgärder har vidtagits, kan den även användas för att suga vätskor. Inträngande vätskor ökar risken för en elektrisk stöt.

Sug inga brännbara eller explosiva vätskor, såsom till exempel bensin, olja, alkohol, lösningsmedel. Sug inget hett eller brinnande stoft. Använd inte sugen i explosionsfarliga lokaler. Stoft, ångor eller vätskor kan antändas eller explodera.

VARNING

Använd endast uttaget för de ändamål, som anges i driftsanvisningen.

Använd endast uttaget för de ändamål, som anges i

Stäng omedelbart av sugen så snart skum eller vatten tränger ut och tömm behållaren. Sugen kan annars skadas.

OBSERVERA! Sugen får endast förvaras inomhus. OBSERVERA! Rengör regelbundet nivåsensorerna för vätskor regelbundet och kontrollera om de är skadade. Funktionen kan annars påverkas. Använd en jordfelsbrytare om det inte är möjligt att undvika att använda sugen i fuktig miljö. Jordfelsbrytaren minskar risken för elstöt. Anslut sugen till ett korrekt jordat uttag. Uttag och förlängningskabel måste ha en funktionsduglig skyddsledare. Kontrollera sugen, kabel och kontakt innan varje användning. Använd inte sugen om du konstaterar någon skada. Öppna inte sugen själv och låt endast behörig fackpersonal reparera den med originalreservdelar. Skadade sugar, kablar och kontakter ökar risken för en elstöt. Kör inte över och kläm inte kabeln. Dra inte i kabeln för att dra kontakten ur uttaget eller flytta sugen. Skadade nätsladdar ökar risken för elstöt. Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren.

Stäng omedelbart av sugen så snart skum eller vatten tränger ut

VARNING

▸ OBSERVERA! Sugfår endast förvaras inomhus. OBSERVERA! Rengör regelbundet nivåsensorerna för vätskor regelbundet och kontrollera om de är skadade. Funktionen kan annars påverkas. Använd en jordfelsbrytare om det inte är möjligt att undvika att använda sugen i fuktig miljö. Jordfelsbrytaren minskar risken för elstöt. Anslut sugen till ett korrekt jordat uttag. Uttag och förlängningskabel måste ha en funktionsduglig skyddsledare. ▸ Kontrollera sugen, kabel och kontakt innan varje användning. Använd inte sugen om du konstaterar någon skada. Öppna inte sugen själv och låt endast behörig fackpersonal reparera den med originalreservdelar. Skadade sugar, kablar och kontakter ökar risken för en elstöt. Kör inte över och kläm inte kabeln. Dra inte i kabeln för att dra kontakten ur uttaget eller flytta sugen. Skadade nätsladdar ökar risken för elstöt. ▸ Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren.

Se till att det finns god ventilation på arbetsplatsen. Låt endast kvalificerad fackpersonal reparera den, och endast med originalreservdelar. Detta garanterar att sugens säkerhet bibehålls.

VARNING

Sugen innehåller hälsofarligt damm. Låt endast fackfolk tömma

och underhålla sugen, inklusive hantera stoftbehållarna. En lämplig skyddsutrustning krävs. Använd inte sugen utan det kompletta filtersystemet. I annat fall sätter du din hälsa i fara.

Kontrollera innan idrifttagningen att sugslangen är i ett felfritt skick. Lämna i det sammanhanget sugslangen monterad i sugen så att det inte oavsiktligt tränger ut stoft. I annat fall kan du andas in stoft. Sitt inte på sugen. Du kan då skada sugen. Var försiktig i hanteringen av nätkabeln och sugslangen. Du kan sätta andra personer i fara med det. Rengör inte sugen med en direkt riktad vattenstråle. Inträngande vatten i sugens överdel ökar risken för en elektrisk stöt.

Symboler

Nedanstående symboler kan vara av betydelse för användningen av din sug. Lägg symbolerna och deras betydelse på minnet. Rätt tolkning av symbolerna hjälper dig att använda sugen bättre och säkrare.

Symboler och deras betydelse

VARNING! Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Sug i dammklass L enligt IEC/EN 60335-2-69 för torrsugning av hälsovådligt damm med ett exponeringsgränsvärde på ≥ 0,1 mg/m³

VARNING! Sugen innehåller hälsovådligt stoft. Låt endast fackfolk tömma och underhålla sugen, inklusive hantera stoftbehållarna. En lämplig skyddsutrustning krävs. Använd inte sugen utan det kompletta filtersystemet. I annat fall sätter du din hälsa i fara.

Klicka på max en L-Boxx.

L-Boxen med innehåll får inte väga mer än 15 kg.

Häng inte sugen i en krankrok, t.ex. för transport. Sugen kan inte lyftas i kran. Risk för personskador och materiella skador föreligger.

Symboler och deras betydelse

Använd inte sugen som stege eller steghjälp och sitt inte på den.

Sugen kan välta och skadas. Skaderisk föreligger.

Start-/stopp-automatik

Uppsugning av damm från elverktyg i drift

Sugen slås på automatiskt och stängs av med tidsfördröjning

Sug

Uppsugning av avlagrat damm

15 Volymströmsövervakning för en slangdiameter på 15 mm 22 Volymströmsövervakning för en slangdiameter på 22 mm 35 Volymströmsövervakning för en slangdiameter på 35 mm

Min/Max Steglös reglering av sugkraften:

maximal sugeffekt för användning med kraftig dammutveckling - reducerad sugeffekt för användning med låg dammutveckling för att reglera t.ex. sugkraften mellan anslutet elverktyg och arbetsstyckets yta (t.ex. vid slipning)

Uppgifter om tillåten anslutningseffekt hos anslutet elverktyg (landsspecifikt)

AFC Automatisk filterrengöring (AFC = Automatic Filter Cleaning)

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Apparaten är avsedd för uppsamling, uppsugning, transport och avskiljning av träspån samt icke-brännbart torrt damm, icke-brännbara vätskor och en vatten-/luftblandning. Sugen är dammtekniskt testad och uppfyller dammklass M. Den uppfyller de högre krav som ställs för yrkesmässig användning inom t.ex. hantverk, industri och verkstäder. Sug i dammklass M enligt IEC/EN 60335-2-69 får endast användas för utsug och uppsamling av hälsofarligt damm med ett exponeringsgränsvärde på ≥ 0,1mg / m³

Använd endast sugen om du kan bedöma och genomföra alla funktioner eller om du fått motsvarande anvisningar.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av dammsugaren på grafiksidan.

(1) Behållare (2) Förslutningsplugg för utsugsanslutning (3) Slangupptagning (4) Hållare för sugslang (5) Uttag för elverktyg (6) Volymströmreglage (7) Driftstypväljare (8) Sugeffektsreglage (9) AFC-knapp (10) Bärhandtag (11) L-Boxx-fäste (12) Sugöverdel (13) Förslutning för sugöverdel (14) Impeller (15) Brytrullebroms

84 | Svensk

(16) Brytrulle

(27) Fogmunstycke

(17) Kabelfäste

(28) Gummitätning

(18) Filterkapslans förslutningsflik

(29) Borstremsa

(19) Hållare för sugör

(30) Golvmunstycke

(20) Hållare för fogmunstycke/böjt munstycke

(31) Sugrör

(21) Hållare för golvmunstycke

(34) Falskluftsöppning

(24) Sugslang

(35) Kontroll-LED

(25) Avfallssäck

(36) Filterkåpa

(26) Veckfilter (PES)

(37) Nivåsensorer

Tekniska data

Våt-/torrsug GAS 35 M AFC
Artikelnummer		3 601 JC3 1.. 3 601 JC3 170
Märkspänning V 220-240 110
Upptagen märkeffekt W 1200 1000
Frekvens Hz 50-60 50-60
Behçllarvolym (brutto) I 35 35
Nettovolym (vätska) I 19 19
Volym dammpäse I 19 19
max. undertryckA)
- Dammsugare hPa 230 211
- Turbin	hPa 254 242
max. volymström A)
- Dammsugare	I/s	36	31
	m3/s	0,036	0,031
- Turbin	I/s	74	71
	m3/s	0,074	0,071
max.ugeffekt	W 1380 1150
Yta veckfilter	m2	0,615	0,615
Stoftklass		M	M
Vikt enligt EPTA-Procedure 01:2014	kg	12,4	12,4
Skyddsklass		⓸/I	⓸/I
Skyddsklass		IPX4	IPX4

A) uppmätt med en sugslang 35 mm och 3 m längd. Uppgifterna gäller för en nätspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Start-/stopp-automatik
Märkspanning	maximal effekt	minimal effekt
230 V	2200 W	100 W

Uppgifter om tillåten anslutningseffekt hos anslutet elverktyg. Detta värde kan avvika hos andra landsspecifika modeller. Observera uppgifterna på dammsugarens kontakt.

Buller-/vibrationsdata

Bullernivån är fastställd enligt EN 60335-2-69

Den A-vägda bullernivån för sugen är typiskt 70 dB(A). Osäkerhet K = 3 dB. Bullernivån vid arbetet kan överskrida 80 dB(A).

Bär hörselskydd!

Svängningstotalvärde a_h (vektorsumma tre riktningar) och osäkerhet K beräknade enligt EN 60335-2-69: a_h < 2,5m / s² , K = 1,5m / s² .

Montage

Dra ut kontakten från eluttaget innan alla arbeten på sugen.

Sätt sugslangen (24) på slanghållaren (3) och vrid den medsols till anslag.

Anmärkning: Vid dammsugning uppstår en elektrisk laddning genom friktion hos dammet i sugslangen och -tillbehöret, som användaren kan känna av i form av statisk urladdning (beroende på omgivningens påverkan och kroppslig uppfattning).

Bosch rekommenderar i allmänhet en antistatisk sugslang (tillbehör) vid uppsugning av fint damm och torra material.

Montera sugtillbehör (se bild C)

Sugslangen (24) är utrustad med ett klamsystem med vilket sugtillbehöret (utsugsadapter (22), det böjda munstycket (23)) kan anslutas.

Montera utsugsadaptern

Sätt utsugsadaptern (22) på sugslangen (24) tills de båda tryckknapparna (33) på sugslangen snäpper fast hörbart.

För att demontera trycker du tryckknapparna (33) inåt och drar komponenterna åt sidan.

Montera munstycken och rör

Sätt det böjda munstycket (23) på sugslangen (24) tills de båda tryckknapparna (33) på sugslangen snäpper fast hörbart. Sätt därefter fast det önskade sugtillbehöret (golvmunstycke, fogmunstycke, sugrör etc.) på det böjda munstycket (23). För att demontera trycker du tryckknapparna (33) inåt och drar komponenterna åt sidan.

Sätta in/ta ut avfallssäck eller dammpåse (torrsugning) (se bild D1-D2)

För torrsugning av damm enligt dammklass M ska en avfallssäck (25) eller dammpåse användas.

Om damm utan ull med ett exponeringsgränsvärde på ≥ 1 mg/m³ (enligt dammklass L) sugs upp kan det ledas direkt in i behållaren.

Observera: vid användning av en pappersfilterpåse måste du - och vid användning av en fleecefilterpåse bör du - stänga av den automatiska filterrengöringen (AFC) (se „Automatisk filterrengöring (se bild H)“, sidan 87).

Sugen innehåller hälsovådligt stoft. Låt endast fackfolk tömma

och underhålla sugen, inklusive hantera stoftbehållarna. En lämplig skyddsutrustning krävs. Använd inte sugen utan det kompletta filtersystemet. I annat fall sätter du din hälsa i fara.

Sätta in avfallssäcken

• Öppna förslutningarna (13) och ta av sugoverdelen (12). -Lägg avfallssäcken (25) med påfyllningsöppningen framåt i behållaren (1). -Dra påfyllningsöppningen över anslutningsflänsen till fördjupningen på anslutningsflänsen.
• Se till att avfallssäcken (25) ligger helt an mot behållarens (1) innerväggar. -Vik resten av avfallssäcken (25) över kanten på behållaren (1). Sätt på sugoverdelen (12) och stäng förslutningarna (13).

Ta ut avfallssäcken och stäng den

• Öppna förslutningarna (13) och ta av sugoverdelen (12). -Dra den fulla avfallssäcken (25) bakåt från anslutningsflänsen. -Ta försiktigt av avfallssäcken (25), utan att skada den, från behållaren (1). Se till att avfallssäcken inte rör vid anslutningsflänsen eller andra vassa föremål. -Dra av tejpen och klistra ihop avfallssäcken. Snör ihop avfallssäcken (25) under påfyllningsöppningen med den avdragna tejpen.

Byta ut/sätta in dammpåse (tillbehör)

• Öppna förslutningarna (13) och ta av sugoverdelen (12). Dra den fulla dammpåsen bakåt ur flänsen. Förslut dammpåsen genom att fälla ner locket. Ta ut den stängda dammpåsen ur behållaren (1). Vik den nya dammpåsen över flänsen på sugen. Se till att dammpåsen ligger an mot behållarens (1) innervägg med hela sin längd.
• Sätt på sugoverdelen (12) och stäng förslutningarna (13).

Sätta in gummitätning (våtsugning) (se bild E)

Observera: kraven på genomsläppningsgraden (dammklass M) har endast påvisats för torrsugning.

-Lyft borstremsorna (29) ur golvmunstycket (30) med lämpligt verktyg. Sätt gummitätningen (28) i golvmunstycket (30).

Observera: den strukturerade sidan av gummitätningen måste visa utåt.

För transport av sugen och för platsbesparande förvaring av sugtillbehör och/eller elverktyg kan du klicka på en L-BOXX på sugens övre del.

Bär inte sugen i handtaget på den fastklickade L-BOXXen. Sugen är för tung för L-BOXXens handtag. Risk för personskador och materiella skador föreligger.

Drift

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren.

Driftstart

Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på sugens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V. Informera dig om gällande nationella lagar och regler gällande hantering av hälsovådligt damm.

Utsuget får endast användas för upp- och utsug av följande material:

Damm med exponeringsgränsvärde ≥ 0,1 mg/m³

Sugen får generellt inte användas i utrymmen där det finns risk för explosioner.

För att garantera optimal sugeffekt ska sugslangen (24) alltid tas av från sugoverdelen (12).

Torrsugning

Uppsugning av avlagrat stoft

• Ställ volymströmsreglaget (6) på den slangdiameter som används.
• För att starta sugen, ställ driftstypväljaren (7) på symbolen "Sug".

För att stänga av sugen, ställ driftstypväljaren (7) på symbolen "Stäng av".

Sugen är utrustad med en volymströmsövervakning. Volymströmsövervakningen är fast inställd på ett värde på 20 m/s i driftstyp "Sug", oberoende av volymströmsreglagets (6) läge.

Om detta värde underskrids, t.ex. genom ansamling av smuts i sugslangen, att dammbehållaren är full eller att veckfiltret är igensatt, hörs en akustisk varningssignal. Stäng i detta fall av sugen och kontrollera den enligt beskrivningen i avsnittet "Störningsåtgärder".

Bortsugning av uppkommande damm från arbetande elverktyg (se bild G)

Det skall finnas ett tillräckligt luftväxlingsförhållande (L) i rummet när frånluften går tillbaka in i rummet. Beakta nationella föreskrifter.

En skyddskontakt-uttag (5) är integrerad i sugen. Här kan du ansluta ett externt elverktyg. Beakta maximal tillåten anslutningseffekt för anslutet elverktyg.

För att en tillräcklig dammborttransport ska kunna garanteras vid utsuget får minsta volymström för anslutet elverktyg inte underskridas.

Slangdiameter Installningsvärde
	volymström
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Ställ volymströmsreglaget (6) på den slangdiameter som används. - Montera utsugsadaptern (22) (se "Montera utsugsadaptern", Sidan 85). Sätt utsugsadaptern (22) i elverktygets utsugsanslutning.

Anmärkning: Vid arbete med elverktyg vars lufttillförsel i sugslangen är låg (t.ex. sticksågar, slipar osv.) måste falskluftsöppningen (34) på utsugsadaptern (22) öppnas. Endast på detta sätt kan den automatiska filterrengöringen arbeta utan problem.

För att göra detta vrids ringen ovanför falskluftsöppningen (34), tills en maximal öppning uppstår.

- För idrifttagning av start-/stopp automatik hos sugen, ställ driftstypväljaren (7) på symbolen "Start/stopp-automatik". I detta driftssätt övervakas volymströmmen elektroniskt enligt inställningen på regulatorn (6). Vid korrekt inställning kan tillräcklig dammtransport garanteras. - För att starta, slå på det elverktyg som är anslutet till uttaget (5). Sugen startas automatiskt. - Stäng av elverktyget för att utsuget ska avslutas. Eftersläpningsfunktionen hos start-/stopp-automatiken eftersläpar i upp till 15 sekunder för att suga upp resterande damm från sugslangen. - För att stänga av sugen, ställ driftstypväljaren (7) på symbolen "Stäng av".

Om ljudsignalen hörs ska sugen kontrolleras enligt beskrivningen i avsnittet "Störningsåtgärder".

Våtsugning

Sug inga brännbara eller explosiva vätskor, såsom till exempel bensin, olja, alkohol, lösningsmedel. Sug inget hett eller brinnande stoft. Använd inte sugen i explosionsfarliga lokaler. Stoft, ångor eller vätskor kan antändas eller explodera. Sugen får inte användas som vattenpump. Sugen är avsedd för uppsugning av luft- och vattenblandning.

Observera: kraven på genomsläppningsgraden (dammklass M) har endast påvisats för torrsugning.

Arbetssteg innan våtsugning

Ta vid behov bort avfallssäcken (25) eller dammpåsen.

Observera: för att underlätta avfallshanteringen vid sugning av blandningar med vatten och fasta partiklar ska en våtfilterpåse (tillbehör) användas som skiljer vätskan från de fasta partiklarna.

Sätt gummitätningen (28) i golvmunstycket (30) (se "Sätta in gummitätning (våtsugning)", bild E, sidan 85). Stäng av den automatiska filterrengöringen (AFC) (se "Automatisk filterrengöring", bild H, sidan 87).

Observera: vid bortsugning av icke-ledande vätskor (t.ex. smörjmedel, olja och fetter) stängs inte sugen av vid fylld behållare. Nivån måste kontrolleras kontinuerligt och behållaren tömmas i tid.

Om ljudsignalen hörs vid våtsugning påverkas inte sugens funktionssäkerhet. Inga störningsåtgärder krävs.

För att stänga av sugen, ställ driftstypväljaren (7) på symbolen "Stäng av".

För transport av sugen, skruva förslutningspluggen (2) på slangfästet (3). Töm behållaren (1).

För att undvika mögelbildning efter våtsugning: Ta ut veckfiltret (26) och låt det torka ordentligt. Ta av sugoverdelen (12), öppna filterkåpan (36) och låt båda torka ordentligt.

Automatisk filterrengöring (se bild H)

Vid automatisk filterrengöring (AFC = Automatic Filter Cleaning) rengörs veckfiltret (26) var 15:e sekund genom luftstötar (pulserande ljud).

Senast då sugeffekten inte längre är tillräcklig måste filterrengöringen aktiveras.

Vid regelbunden användning av filterrengöringen ökar filtrets livslängd.

För att uppnå optimal filterlivslängd, avaktivera endast den automatiska filterrengöringen i undantagsfall, t.ex. vid bortsugning av rena vätskor eller vid användning av en pappersfilterpåse.

Ett veckfilter som bara har ytlig smuts är fullt funktionsdugligt. Manuell rengöring av veckfiltret med hjälp av knackning eller blåsning är inte nödvändigt och kan dessutom skada filtret.

Observera: den automatiska filterrengöringen är aktiverad från fabriken.

Den automatiska filterrengöringen kan endast aktiveras och avaktiveras medan verktyget arbetar.

- Avaktivera AFC

Tryck på AFC-knappen (9).

Kontroll-LED (35) lyser grönt.

Underhåll och service

Underhåll och rengöring

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren. Håll verktyget och dess ventilationsöppningar rena för bra och säkert arbete. Bär dammskyddsmask vid underhåll och rengöring av sugen.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller auktoriserad serviceverkstad för Bosch elverktyg.

När sugen ska underhållas av användaren ska den demonteras, rengöras och underhållas i den utsträckning det är genomförbart, utan att framkalla fara för underhållspersonalen och andra personer. Innan demonteringen bör sugen rengöras för att förebygga eventuella faror. Det rum i vilket sugen demonteras bör vara välventilerat. Använd personlig skyddsutrustning medan du underhåller sugen. Efter underhållet bör underhållsområdet rengöras.

Minst en gång om året ska det göras en stoftteknisk kontroll av tillverkaren eller av en instruerad person. Kontrollera till exempel om filtret är skadat, sugen är tät och om kontrollanordningen fungerar korrekt.

Vid sug i klass M, som befinner sig i en smutsig omgivning, bör det yttre och alla maskindelar rengöras eller behandlas med tätningsmedel. Vid genomförandet av underhålls- och reparationsarbeten ska alla förorenade delar, som inte kan rengöras tillfredsställande, avfallshanteras. Sådana delar ska avfallshanteras i ogenomsläppliga påsar i överensstämmelse med de gällande bestämmelserna för avfallshantering av sådant avfall.

Ta ut/byta veckfiltret (se bild 1-12)

Sugeffekten beror på filtrets skick. Rengör därför filtret regelbundet.

Byt ut veckfiltret (26) omedelbart om det är skadat. - Dra i förslutningsfliken (18) och öppna filterkåpan (36). - Ta tag i veckfiltret (26) i staget och dra det uppåt. - Ta bort damm och smuts som uppstår vid uttagning av veckfiltret (26) från filterkåpans (36) förslutningskant med en fuktig trasa. PES- och PTFE-veckfilter kan spolas av under kranen. - Sätt in ett nytt/det rengjorda veckfiltret (26) och se till att det sitter säkert och korrekt. - Stäng filterkåpan (36) igen (ska snäppas fast hörbart).

Rengör behållaren

Torka av behållaren (1) då och då med vanligt, icke-slipande rengöringsmedel och låt den torka.

Rengör nivåsensorerna (se bild J)

Rengör nivåsensorerna (37) med jämna mellanrum.

• Öppna förslutningen (13) och ta av sugoverdelen (12). Rengör nivåsensorerna (37) med en fuktig trasa. Sätt på sugoverdelen (12) och stäng förslutningarna (13).

Förvaring och transport (se bild K)

Linda nätkabeln runt kabelhållaren (17). Sätt in tillbehören i avsedda hållare: sugledning (31) i hållare (19), fogmunstycke (27) i hållaren (20), golvmunstycket (30) i hållaren (21). Öppna gummibanden på sugslangens hållare (4) och lägg sugslangen (24) runt sugens övre del i hållaren (4). Sätt in de elastiska banden igen.

Klicka fast L-Boxen på fästena (11). Ta ut avfallssäcken resp. dammpåsen om den är full, eller töm uppsamlade vätskor innan sugen transporteras för att undvika ryggskador. Bär endast sugen i handtaget (10). För transport av sugen, skruva förslutningspluggen (2) på slangfästet (3). Förvara sugen i ett torrt rum och säkerställ att den inte kan användas av obehöriga personer. För att sätta fast brytrullarna (16), trampa ner brytrullebromsen (15).

Störningsåtgärder

Om en störning (t.ex. filterbrott) inträffar ska sugen omedelbart stängas av. Innan den startas igen skall störningen ha åtgärdats.

Problem Åtgärd

Sugturbinen startar inte.	- Kontrolera nätkabel, kontakt, sakring, uttag och nivåssensorer (37).
	Driftsättsväljaren (7) stär på "Start-/stopp-automatik".
	- Ställ driftstypväljaren (7) på symbolen "Sug" eller starta det elverktyg som är anslutet till uttaget (5).
Sugturbinen stängs av.	- Töm behällaren (1).
Sugturbinen startar inte igen after behällaren har tomts.	- Stäng av sugen och vänta i 5 sekunder,/slå påigen after 5 sekunder.
	- Rengör nivåssensorerna (37) och mellanrummet mellan nivåssensorerna (37) med en borste.
Sugkraften avtar.	- Ta bort blockeringar ur sugmunstycket, utsugsröret (31), sugslangen (24) eller veckfiltret (26).
	- Byt ut avfallssäcken (25) eller dammpåsen.
	- Sätt fast filterkåpan (36) korrekt.
	- Sätt på sugöverdelen (12) korrekt och stäng förluttingarna (13).
	- Byt ut veckfiltret (26).
Damm lacker ut vid sugning	- Kontrolera att veckfiltret (26) är korrekt monterat.
	- Byt ut veckfiltret (26).
Avständningsautomatiken (våtsugning) svarar inte.	- Rengör nivåssensorerna (37) och mellanrummet mellan nivåssensorerna (37) med en borste.
	Vid elektriska, icede ledande västkor eller vid skumbildning fungerar inte avständningsautomatiken.
	- Kontrolera pafyllningsnivän kontinuierligt.
En ljudsignal hör. Sugefekten für lågt inställd.
	- Ställ in suugefektorsregulatorn (8) till ett högre varde.
	Felaktig slangdiameter inställd.
	- Ställ in volymströmsregulatorn (6) till korrekt suglansdiameter.
	Sugslang (24) blockerad eller böjd.
	- Åtgårda blockering eller böjning.
	Avfallssäck/dammpäse full.
	- Byt ut avfallssäcken (25) eller dammpäsen.
Problem Åtgård
	Veckfiltret (26) är smutsigt.
	- Rengör veckfiltret eller byt ut det vid behov.
	Luftströmmen genom anslutet elverktyg är inte tillräcklig.
	- Öppna falskuftöppningen (34) på utsugsadaptern (22): vrid på ringen på utsugsadaptern på att falskuftöppningen öppnas helt.
	- Omaland finns: öppna falskuftöppningen på elverktyget.
	Felfunktion hos overvakningsleuktroniken.
	- Kontakta en auktoriserad Bosch-kundtjänst.
Den automatiska filterrengöringen arbetar inte.	- Aktivera filterrengöringen (tryck på AFC-knappen (9)).
	- Anslut sugslangen (24).
Den automatiska filterrengöringen kan inte avaktiveras.	- Kontakta en auktoriserad Bosch-kundtjänst.
Den automatiska filterrengöringen kan inte aktiveras.	- Kontakta en auktoriserad Bosch-kundtjänst.

Tillbehör

Tillbehörsnummer

Pappersfilterpåse (torr) 2607432035

Fleecefilterpåse (torr) 2607432037

Vattenfilterpåse (våt) 2607432039

Avfallssäck (PE) (torr/våt) 2607 432 043

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och information om reservdelar hittar du också under: www.bosch-pt.com

Bosch applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid det 10-siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar.

Svenska

Sug, tillbehör och förpackningar ska lämnas in till återvinning.

Kasta inte sugen i hushållsavfallet!

Endast för EU-länder:

Enligt EU-direktivet 2012/19/EU om avfall

som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell lag ska förbrukade dammsugare sorteras och återvinnas separat.

Norsk

Sikkerhetsanvisninger for sugere

Les alle sikkerhetsanvisningene og instruksene. Hvis sikkerhetsanvisningene og instruksene ikke tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige

personskader.

Sätt in gummiläppen (våtsugning) (se bild E)

Obs! Den sida av gummiläpparna som har struktur måste vända utåt.

Sätt på en L-Boxx (se bild F)

-Häng L-Boxx på fästena (11).

För optimal sugeffekt måste du alltid rulla av hela slangen (24) från sugöverdelen (12).

Torrsugning

Sugeffekten beror på filtrets tillstånd. Rengör därför filtret regelbundet.

Byt ut det platta veckfiltret (26) omedelbart om det är skadat.

-Dra i låsplattan (18) och öppna filterlocket (36).

Flisist filterkottl (kuiv) 2607 432 037

Margfilterkott (marg) 2607432039

Jaatmekaitluskott (PE) (kuiv/marg) 2607432043
