GAS 35 AFC - Imuri BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vesi- ja pölyimuri
Merkki	Bosch
Malli	GAS 35 AFC
Nimellisjännite	220-240 V (110 V malli saatavilla)
Taajuus	50-60 Hz
Nimellisteho	1 200 W (1 000 W 110 V:lle)
Säiliön bruttotilavuus	35 L
Nettotilavuus (nesteet)	19 L
Pölypussin tilavuus	19 L
Maksimialipaine (imuri)	230 hPa
Maksimialipaine (turbiini)	254 hPa
Maksimi ilmavirtaus (imuri)	36 L/s (0,036 m³/s)
Maksimi ilmavirtaus (turbiini)	74 L/s (0,074 m³/s)
Maksimi imuteho	1 380 W
Laskostetun suodattimen aktiivipinta-ala	0,615 m²
Suodatusluokka	M (IEC/EN 60335-2-69 mukaan)
Paino (EPTA 01:2014 mukaan)	12,4 kg
Suojausluokka	IPX4
Äänenpainetaso	70 dB(A) (tyypillinen), K = 3 dB
Tärinä (kokonaisarvo)	< 2,5 m/s²
Automaattinen suodattimen puhdistus	AFC (Automatic Filter Cleaning) kytkettävissä päälle/pois
Sähkötyökalupistorasia	Kyllä, maadoitettu, maksimiteho 2 200 W (230 V)
Yhteensopivat letkuhalkaisijat	15 mm, 22 mm, 35 mm
Imettävät materiaalit	Kuivat pölyt (luokka L/M), palamattomat nesteet, ilma-vesi-seokset
Suodattimen huolto	Manuaalinen tai automaattinen puhdistus AFC:llä; vesihuuhdeltava (PES/PTFE)
Turvatoiminnot	Automaattinen pysäytys täydessä säiliössä (nesteet), ilmavirtauksen valvonta, tason tunnistus

Usein kysytyt kysymykset - GAS 35 AFC BOSCH

Mikä on Bosch GAS 35 AFC -imurin suodatusluokka?

Imuri on sertifioitu luokka M IEC/EN 60335-2-69 mukaan, sopii haitallisille pölyille, joiden altistumisen raja-arvo ≥ 0,1 mg/m³.

Voinko imuroida nesteitä tällä imurilla?

Kyllä, se voi imuroida palamattomia nesteitä, kuten vettä, porausemulsioita ja öljyjä. Poista pölypussi ja aseta tiivistyshuulet. Poista AFC käytöstä nesteiden imuroinnissa.

Miten automaattinen suodattimen puhdistus (AFC) toimii?

AFC puhdistaa laskostetun suodattimen 15 sekunnin välein ilmapuhalluksilla. Se kytketään päälle/pois AFC-painikkeella (9) imurin ollessa käynnissä. Vihreä merkkivalo ilmaisee aktivoinnin.

Milloin minun pitää vaihtaa laskostettu litteä suodatin?

Vaihda se, jos se on vaurioitunut tai jos imuteho heikkenee puhdistuksesta huolimatta. PES/PTFE-suodattimet voidaan huuhdella vedellä. Varmista, että suodatinkansi asetetaan takaisin oikein vaihdon jälkeen.

Mikä on säiliön tilavuus ja pussin tilavuus?

Säiliön bruttotilavuus on 35 L (19 L netto nesteille). Pölypussin tilavuus on 19 L. Käytä kertakäyttöpussia tai pölypussia kuiville aineille.

Voinko käyttää imuria sähkötyökalujen kanssa?

Kyllä, maadoitetun pistorasian (5) ansiosta. Aseta valitsin asentoon 'Automaattinen käynnistys/pysäytys'. Imuri käynnistyy työkalun kanssa ja pysähtyy 15 sekunnin jälkeen.

Mitä lisävarusteita on saatavilla tälle imurille?

Alkuperäiset lisävarusteet: paperisuodatinpussi (2 607 432 035), kuitukangaspussi (2 607 432 037), nestesuodatinpussi (2 607 432 039), kertakäyttöpussi (2 607 432 043). Antistaattinen letku ja muut lisävarusteet ovat saatavana erikseen.

Miten nestetason antureita huolletaan?

Puhdista anturit (37) säännöllisesti pehmeällä liinalla. Irrota imurin yläosa, puhdista anturit ja niiden välinen tila. Säännöllinen puhdistus estää automaattisen pysäytyksen toimintahäiriöt.

Mitä tehdä, jos kuuluu varoitusääni?

Ääni ilmaisee riittämätöntä ilmavirtaa. Tarkista: ilmavirtauksen säätö (letkun halkaisija), ettei ole tukosta, pölypussi täynnä, suodatin likainen. Avaa tarvittaessa toisioilma-aukko.

Miten imuri kuljetetaan ja säilytetään?

Tyhjennä säiliö tai poista täysi pussi. Kiedo kaapeli kaapelikiinnikkeen ympärille. Laita lisävarusteet paikoilleen. Käytä kahvaa (10) kantamiseen. Kierrä tulppa (2) imuliitäntään. Lukitse kääntyvät pyörät jarruilla (15). Säilytä kuivassa paikassa.

KÄYTTÖOHJE GAS 35 AFC BOSCH

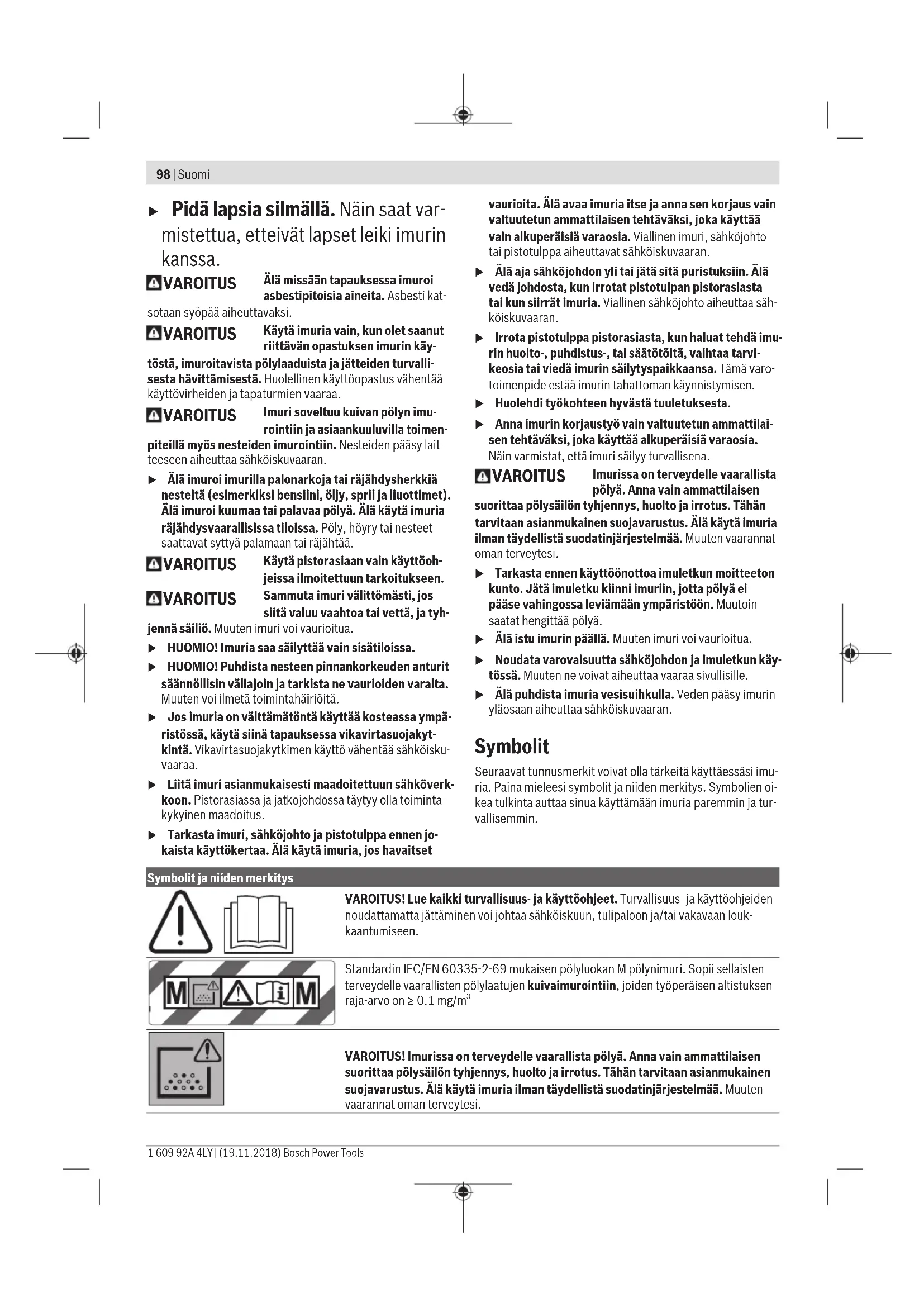

Imuria koskevat turvallisuusohjeet

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja ohjetiedot tulevaa käyttöä varten.

Tätä imuria ei ole tarkoitettu lasten eikä fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien henkilöiden käyttöön. Muuten voi tapahtua käyttövirheitä ja tapaturmia.

Pidä lapsia silmällä. Näin saat varmistettua, etteivät lapset leiki imurin kanssa.

VAROITUS

Älä missään tapauksessa imuroi asbestipitoisia aineita. Asbesti kat-

sotaan syöpää aiheuttavaksi.

VAROITUS

Käytä imuria vain, kun olet saanut riittävän opastuksen imurin käy-

töstä, imuroitavista pölylaaduista ja jätteiden turvallisesta hävittämisestä. Huolellinen käyttöopastus vähentää käyttövirheiden ja tapaturmien vaaraa.

VAROITUS

Imuri soveltuu kuivan pölyn imurointiin ja asiaankuuluvilla toimen-

piteillä myös nesteiden imurointiin. Nesteiden pääsy laitteeseen aiheuttaa sähköiskuvaaran.

Älä imuroi palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiini, öljy, sprii ja liuottimet). Älä imuroi kuumaa tai palavaa pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää.

VAROITUS

Käytä pistorasiaan vain käyttöohjeissa ilmoitettuun tarkoitukseen. Sammuta imuri välittömästi, jos siitä valuu vaahtoa tai vettä, ja tyhjennä säiliö.

Muuten imuri voi vaurioitua.

HUOMIO! Imuria saa säilyttää vain sisätiloissa. HUOMIO! Puhdista nesteen pinnankorkeuden anturit säännöllisin väliajoin ja tarkista ne vaurioiden varalta. Muuten voi ilmetä toimintahäiriöitä. Jos imuria on välttämätöntä käyttää kosteassa ympäristössä, käytä siinä tapauksessa vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskuvaaraa. Liitä imuri asianmukaisesti maadoitettuun sähköverkkoon. Pistorasiassa ja jatkojohdossa täytyy olla toimintakykyinen maadoitus. Tarkasta imuri, sähköjohto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä imuria, jos havaitset

vaurioita. Älä avaa imuria itse ja anna sen korjaus vain valtuutetun ammattilaisen tehtäväksi, joka käyttää vain alkuperäisiä varaosia. Viallinen imuri, sähköjohto tai pistotulppa aiheuttavat sähköiskuvaaran.

Älä aja sähköjohdon yli tai jätä sitä puristuksiin. Älä vedä johdosta, kun irrotat pistotulpan pistorasiasta tai kun siirrät imuria. Viallinen sähköjohto aiheuttaa sähköiskuvaaran. Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen. Huolehdi työkohteen hyvästä tuuletuksesta. Anna imurin korjaustyö vain valtuutetun ammattilaisen tehtäväksi, joka käyttää alkuperäisiä varaosia. Näin varmistat, että imuri säilyy turvallisena.

VAROITUS

Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen

suorittaa pölysäiliön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täyttä suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

Tarkasta ennen käyttöönottoa imuletkun moitteeton kunto. Jatkuva imuletku kiinni imuriin, jotta pölyä ei pääse vahingossa leviämään ympäristöön. Muutoin saatat hengittää pölyä. Älä istu imurin päällä. Muuten imuri voi vaurioitua. Noudata varovaisuutta sähköjohdon ja imuletkun käytössä. Muuten ne voivat aiheuttaa vaaraa sivullisille. Älä puhdista imuria vesisuihkulla. Veden pääsy imurin yläosaan aiheuttaa sähköiskuvaaran.

Symbolit

Seuraavat tunnusmerkit voivat olla tärkeitä käyttäessäsi imuria. Paina mieleesi symbolit ja niiden merkitys. Symbolien oikea tulkinta auttaa sinua käyttämään imuria paremmin ja turvallisemmin.

Symbolit ja niiden merkitys

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Standardin IEC/EN 60335-2-69 mukaisen polyluokan M polynimuri. Sopii sellaisten terveydelle vaarallisten polylaatujen kuivaimurointiin, joiden työperäisen altistuksen raja-arvo on ≥ 0,1 mg/m³.

VAROITUS! Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen suorittaa pölysäiliön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

Symbolit ja niiden merkitys

Kiinnitä laitteeseen korkeintaan yksi L-Boxx.

L-Boxx saa painaa sisältöineen korkeintaan 15 kg.

Älä kiinnitä imuria esim. kuljetusta varten nostokoukkuun. Imuria ei saa kuljettaa nosturin varassa. Loukkaantumis- ja vaurioitumisvaara.

Älä istu, kiipeä tai astu imurin päälle. Imuri voi kaatua ja vaurioitua. Loukkaantumisvaara.

Käynnistys-/pysäytysautomatiikka

Suora imurointi toiminnassa olevalta sähkötyökalulta. Imuri kytkeytyy automaattisesti päälle ja sammutetaan viiveellä.

Sammutus

Imurointi

Kertyneen pölyn imurointi

15 Halkaisijaltaan 15 mm:n letkun ilmavirran valvonta 22 Halkaisijaltaan 22 mm:n letkun ilmavirran valvonta 35 Halkaisijaltaan 35 mm:n letkun ilmavirran valvonta

Min/Max Imutehon portaaton säätö:

• paras mahdollinen imuteho paljon pölyä tuottavissa töissä
• Vähennetty imuteho vähän pölyä tuottaviin töihin tai kun halutaan säätää imuriin liitetyn sähkötyökalun imuvoimaa työkappaleen pinnalla (esim. hiottaessa).

Imuriin liitetyn sähkötyökalun suurin sallittu liitäntäteho (maakohtainen).

AFC

Automaattinen suodatinpuhdistus (AFC = Automatic Filter Cleaning).

Tuotteen ja ominaisuuksien kuvaus

Määräystenmukainen käyttö

Laite on tarkoitettu puupurujen, palamattomien ja kuivien pölylaatujen, palamattomien nesteiden sekä vesi/ilmaseosten imurointiin. Imuri on pölyteknisesti testattu ja se vastaa pölyluokkaa M. Se täyttää ammattikäytön asettamat korkeat vaatimukset (esimerkiksi rakennusalalla, teollisuudessa ja korjaamoissa).

Standardin IEC/EN 60335-2-69 mukaisen pölyluokan M imureita saa käyttää vain sellaisten terveydelle vaarallisten pölylaatujen imurointiin, joiden työperäisen altistuksen raja-arvo on ≥ 0,1 mg/m³.

Käytä imuria vain, jos osaat käyttää sen kaikkia toimintoja oikein ja turvallisesti tai olet saanut sen käyttöön tarvittavan opastuksen.

100 | Suomi

Kuvatut osat

Kuvattujen osien numerointi viittaa piirrossivuilla oleviin imurikuviin.

(1) Säiliö (2) Imuliitännän sulkutulppa (3) Letkun kiinnityskohta (4) Imuletkun pidike (5) Pistorasia sähkötyökalua varten (6) Ilmavirran säädin (7) Käyttötavan valitsin (8) Imutehon säädin (9) AFC-painike (10) Kantokahva (11) L-Boxx-kiinnitys (12) Imurin yläosa (13) Imurin yläosan salpa (14) Takapyörä (15) Kääntyvän pyörän jarru (16) Kääntyvä pyörä (17) Johtopidike

(18) Suodattimen kannen suljin (19) Imuputkien pidike (20) Rakosuulakkeen/käyräsuuttimen pidike (21) Lattiasuulakkeen pidike (22) Imuadapteri (23) Käyräsuutin (24) Imuletku (25) Jätesäkki (26) Laskossuodatin (PES) (27) Rakosuulake (28) Kumipyyhin (29) Harjanauha (30) Lattiasuulake (31) Imuputki (32) Imuletkun pidikkeen kiinnitys (33) Lukitusnuppi (34) Lisäilma-aukko (35) LED-merkkivalo (36) Suodattimen kansi (37) Täyttömäärän tunnistimet

Tekniset tiedot

Märkäkuivaimuri GAS 35 M AFC
Tuotenumero		3601 JC3 1.. 3601 JC3 170
Nimellisjännite V 220-240 110
Nimellisottoteho W 1 200 1 000
Taajuus Hz 50-60 50-60
Säilön tilavuus (brutto) I 35 35
Nettotilavuus (neste) I 19 19
Pölpussin tilavuus I 19 19
Maks. alipaine A)
- Imuri hPa 230 211
- Turbiini	hPa 254 242
Maks. virtaus A)
- Imuri	I/s	36	31
	m3/s	0,036	0,031
- Turbiini	I/s	74	71
	m3/s	0,074	0,071
Maks. imuteho	W 1 380 1 150
Laskossuodattimen pinta-ala	m2	0,615	0,615
Pölyluokka		M	M
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg	12,4	12,4
Suojausluokka		±/I	±/I

A) kolme imuletkua, halkaisijaltaan 35 mm ja pituudeltaan 3 m

Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.

Käynnistys-/pysäytysautomatikka

Nimellisjännite Maks. teho Mininiteho

230V2200W100W

Imuriin liitetyn sähkötyökalun suurin sallittu liitäntäteho.

Muissa maakohtaisissa malleissa nämä arvot voivat poiketa tiedoista. Huomioi pölynimurin pistorasian kohdalla annetut tiedot.

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin EN 60335-2-69 mukaan.

Tyypillinen imurin A-painotettu äänenpainetaso on 70 dB(A). Epävarmuus K = 3 dB. Melutaso voi ylittää 80 dB(A) töiden aikana.

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty EN 60335-2-69 mukaan: a_h < 2.5 m/s², K = 1.5 m/s² .

Asennus

• Irrota pistotulppa pistorasiasta ennen kaikkia imuriin kohdistuvia töitä.

Imuletkun pidikkeen asennus (katso kuva A)

Työnnä imuletkun pidikettä (4) voimakkaasti yläkautta kiinnityskohdan (32) sisään, kunnes se lukittuu paikalleen.

Imuletkun asennus (katso kuva B)

Työnnä imuletku (24) letkunkiinnittimeen (3) ja käännä sitä myötäpäivään rajoittimeen asti.

Huomautus: Imuroinnin yhteydessä imuletkua ja -tarvikkeita vastaan hankautuva pöly varaa staattista sähköä, jonka purkautumisen voi tuntea lievinä sähköiskuina (riippuu ympäristöolosuhteista ja omasta herkkyydestä).

Bosch suosittelee yleisesti käyttämään antistaattista imuletkua (lisätarvike) hienopölyjen ja kuivien materiaalien imurointiin.

Imutarvikkeiden asentaminen (katso kuva C)

Imuletku (24) on varustettu kiinnitysjärjestelmällä, johon voidaan liittää imutarvikkeita (imuadapteri (22), käyräsuutin (23)).

Imuadapterin asennus

• Asenna imuadapteri (22) imuletkuun (24) niin, että imuletkun kumpikin lukitusnuppi (33) napsahtaa kuuluvasti kiinni.

Paina irrotusta varten painonuppeja (33) sisäänpäin ja vedä osat erilleen.

Suulakkeiden ja putkien asentaminen

• Asenna käyräsuutin (23) imuletkuun (24) niin, että imuletkun kumpikin lukitusnuppi (33) napsahtaa kuuluvasti kiinni.
• Asenna sen jälkeen haluamasi imutarvike (lattiasuulake, rakosuulake, imuletku, jne.) käyräsuuttimeen (23). Paina irrotusta varten painonuppeja (33) sisäänpäin ja vedä osat erilleen.

Jätesäkin tai pölypussin asentaminen/poistaminen (kuivaimurointi) (katso kuvat D1-D2)

Pölyluokan M pölylaatujen kuivaimuroinnissa täytyy käyttää jätesäkkiä (25) tai pölypussia.

Jos imuroit karkeaa purua tai polylaatuja, joiden työperäisen altistuksen raja-arvo ≥ 1mg / m³ (polyluokkaa L vastaava), voit imuroida suoraan säiliöön.

Huomautus: paperipussia käytettäessä täytyy ja harsokangaspussia käytettäessä kannattaa kytkeä automaattinen suodatinpuhdistus (AFC) pois päältä (katso "Automaattinen suodatinpuhdistus (katso kuva H)", Sivu 103).

VAROITUS

Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen

suorittaa pölysäiliön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

Jätesäkin asennus

- Avaa salvat (13) ja ota imurin yläosa (12) pois. - Asenna jätesäkki (25) täyttöaukko ylöspäin säiliöön (1). Vedä täyttöaukko kiinnityslaipan yli kiinnityslaipan syvennykseen asti. - Varmista, että jätesäkki (25) on kokonaisuudessaan säiliön (1) sisäseiniä vasten. - Käännä jätesäkin (25) ylittävä osa säiliön (1) reunan yli. - Asenna imurin yläosa (12) ja sulje salvat (13).

Jätesäkin poistaminen ja sulkeminen

- Avaa salvat (13) ja ota imurin yläosa (12) pois. Vedä täysi jätesäkki (25) takakautta irti kiinnityslaipasta. Jätesäkin (25) vaurioitumisen välttämiseksi irrota säkki säiliöstä (1) varovasti. Varo, ettei kiinnityslaippa tai muut terävät osat vaurioita jätesäkkiä irrotuksen yhteydessä. Vedä tarrapinnan suojanauha irti ja liimaa jätesäkki kiinni. Sido tämän jälkeen irrotetun suojanauhan avulla jätesäkki (25) kiinni täyttöaukon alapuolelta.

Pölypussin vaihtaminen/asettaminen (lisätarvike)

- Avaa salvat (13) ja ota imurin yläosa (12) pois. - Irrota täysi pölypussi kiinnityslaipasta vetämällä sitä taaksepäin. Sulje pölypussin suu kannella. Irrota suljettu pölypussi säiliöstä (1). - Asenna uusi pölypussi imurin liitäntälaipan päälle. Varmista, että pölypussi on koko pituudeltaan säiliön (1) sisäseinää vasten. - Asenna imurin yläosa (12) ja sulje salvat (13).

Kumipyyhkimen asentaminen (märkäimurointi) (katso kuva E)

Huomautus: suodatustehon (pölyluokka M) vaatimusten mukaisuus on osoitettu vain kuivaimuroinnille.

• Irrota harjanauha (29) sopivalla työkalulla lattiasuulakkeesta (30).
• Asenna kumipyyhkimet (28) lattiasuulakkeeseen (30).

Huomautus: kumipyyhinten kuviopuolen on osoitettava ulospäin.

L-Boxxin kiinnitys (katso kuva F)

• Kiinnitä L-Boxx kiinnityskohtiin (11).

Imurin kuljetusta sekä tarvikkeiden ja/tai sähkötyökalujen tilaa säästävää säilytystä varten voit kiinnittää imurin päälle L-BOXXin.

Älä kanna imuria siihen kiinnitetyn L-BOXin kantokahvasta.

Imuri on liian painava L-BOXXin kantokahvalle. Loukkaantumis- ja vaurioitumisvaara.

Käyttö

Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.

Käyttöönotto

Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata imurin mallikilvessä olevia tietoja. 230 V -tunnuksella merkittyjä latauslaitteita voi käyttää myös 220 V:n verkoissa. Selvitä maasi voimassa olevat säädökset/lait koskien terveydelle haitallisen pölyn käsittelyä.

Imuria saa käyttää seuraavien aineiden imurointiin ja poistamiseen:

• pölylaadut, joiden työperäisen altistuksen raja-arvo on ≥ 0,1mg / m³

Imuria ei saa missään tapauksessa käyttää räjähdysvaarallisissa tiloissa.

Imutehon optimoimiseksi imuletku (24) täytyy aina kelata kokonaan auki imurin yläosasta (12).

Kuivaimurointi

Kertyneen pölyn imurointi

Säädä ilmavirran säädin (6) käytetyn letkunhalkaisijan mukaiseksi. -Käynnistä imuri kääntämällä käyttötavan valitsin (7) symbolin "imurointi" kohdalle.

• Sammuta imuri kääntämällä käyttötavan valitsin (7) symbolin "sammutus" kohdalle.

Imuri on varustettu ilmavirran valvonnalla. Ilmavirran valvonta on säädetty imuroinnin käyttötavassa kiinteään arvoon (20 m/s) riippumatta ilmavirran säätimen (6) asennosta.

Jos tämä arvo alittuu, esim. imuletkuun kertyneen lian, täyttyneen pölypussin tai tukkeutuneen laskossuodattimen takia, siitä varoitetaan äänimerkillä. Sammuta tässä tapauksessa imuri ja tarkasta se kohdan "Vikojen korjaus" ohjeiden mukaan.

Suora imurointi toiminnassa olevalta sähkötyökalulta (katso kuva G)

Huoneessa on oltava riittävän tehokas ilmanvaihto (L), jos poistoilma johdetaan takaisin huoneeseen. Noudata vastaavia maakohtaisia määräyksiä.

Imuri on varustettu turvapistorasialla (5). Siihen voit liittää ulkoisen sähkötyökalun. Muista huomioida imuriin kytketyn sähkötyökalun suurin sallittu liitäntäteho.

Imurin kytketyn sähkötyökalun ilmavirran vähimmäisarvo ei saa alittua, koska muuten pöly ei siirry riittävän tehokkaasti imukohtaan.

Letkun halkaisija Ilmavirran säätöarvo
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Säädä ilmavirran säädin (6) käytetyn letkunhalkaisijan mukaiseksi.
• Asenna imuadapteri (22) (katso "Imuadapterin asennus", sivu 101). -Kytke imuadapteri (22) sähkötyökalun pölynpoistoputkeen.

Huomautus: jos käytät vain heikosti ilmaa imuletkuun syöttäviä sähkötyökaluja (esimerkiksi pistosahat, hiomakoneet, jne.), imuadapterin (22) lisäilma-aukko (34) on avattava. Vain tällöin automaattinen suodatinpuhdistus voi toimia.

Käännä sitä varten lisäilma-aukon (34) päällä olevaa rengasta, kunnes aukko on mahdollisimman suuri.

- Kun haluat ottaa imurin käynnistys-/pysäytysautomatiikan käyttöön, käännä käyttötavan valitsin (7) symbolin "käynnistys-/pysäytysautomatiikka" kohdalle. Tässä käyttötavassa ilmavirtausta valvotaan elektronisesti säätimen (6) asetuksen mukaan. Oikein valittu asetus takaa riittävän tehokkaan pölynpoiston.

- Kytke imurin käynnistämiseksi pistorasiaan (5) liitetty sähkötyökalu päälle. Imuri käynnistyy automaattisesti. - Kytke sähkötyökalu pois päältä imuroinnin lopettamiseksi. Käynnistys-/pysäytysautomatiikan jälkikäynti toimii maks. 15 sekunnin ajan, jotta imuri saa imettyä imuletkussa olevan pölyn pois. Sammuta imuri kääntämällä käyttötavan valitsin (7) symbolin "sammutus" kohdalle.

Jos varoitusääni kytkeytyy päälle, imuri täytyy tarkastaa kohdan "Vikojen korjaus" mukaan.

Märkäimurointi

Älä imuroi imurilla palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiini, öljy, sprii ja liuottimet). Älä imuroi kuumaa tai palavaa pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää. Imuria ei saa käyttää vesipumppuna. Imuri on tarkoitettu ilma-vesiseoksen imurointiin.

Huomautus: suodatustehon (pölyluokka M) vaatimusten mukaisuus on osoitettu vain kuivaimuroinnille.

Työvaiheet ennen märkäimurointia

• Poista tarvittaessa jätesäkki (25) tai pölypussi.

Huomautus: kun imuroit vesi-/kiintoaineseoksia, käytä jätteiden hävityksen helpottamiseksi märkäsuodatinta, joka erottaa nesteen kiintoaineista.

• Asenna kumipyyhin (28) lattiasuulakkeeseen (30) (katso "Kumipyyhkimen asentaminen (märkäimurointi)", katso kuva E, sivu 102). Kytke automaattinen suodatinpuhdistus (AFC) pois päältä (katso "Automaattinen suodatinpuhdistus", katso kuva H, sivu 103).

Nesteiden imurointi

- Käynnistä imuri kääntämällä käyttötavan valitsin (7) symbolin "imurointi" kohdalle.

Imuri on varustettu täyttötason antureilla (37). Kun suurin sallittu täyttötaso on saavutettu, imuri pysähtyy. Aseta käyttötavan valitsin (7) "sammutus"-symbolin kohdalle.

Huomautus: kun imuroit sähköä johtamattomia nesteitä (esimerkiksi porausemulsio, öljy ja rasva), imuri ei sammu säiliön tultua täyteen. Täyttötasoa täytyy valvoa jatkuvasti ja säiliö pitää tyhjentää ajoissa.

Jos varoitusääni kuuluu märkäimuroinnin yhteydessä, tämä ei tarkoita imurin toimintaturvallisuuden vaarantumista. Tämä ei edellytä mitään korjaustoimia.

• Sammuta imuri kääntämällä käyttötavan valitsin (7) symbolin "sammutus" kohdalle.
• Ruuvaa imurin kuljetusta varten sulkutulppa (2) letkun kiinnityskohtaan (3). Tyhjennä säiliö (1).

Märkäimuroinnin jälkeen homehtumisen välttämiseksi:

- Ota laskossuodatin (26) pois ja anna myös sen kuivua perusteellisesti. - Ota imurin yläosa (12) pois, avaa suodattimen kansi (36) ja anna molempien kuivua perusteellisesti.

Automaattinen suodatinpuhdistus (katso kuva H)

Automaattisessa suodatinpuhdistuksessa (AFC = Automatic Filter Cleaning) laskossuodatin (26) puhdistetaan 15 sekunnin väliajoin ilmapulssien avulla (pulssimainen ääni).

Suodatinpuhdistus on aktivoitava viimeistään, kun imuteho ei ole enää riittävä.

Suodatinpuhdistuksen säännöllinen käyttö pidentää suodattimen käyttöikää.

Suodattimen käyttöiän maksimoimiseksi deaktivoi automaattinen suodatinpuhdistus vain poikkeustapauksissa, esim. imuroidessasi pelkästään nesteitä tai kun käytät paperipussia.

Pinnaltaan likainen laskossuodatin on täysin toimintakykyinen. Laskossuodatinta ei kannata puhdistaa manuaalisesti koputtelemalla tai puhaltamalla, ja tämä voi jopa rikkoa suodattimen.

Huomautus: automaattinen suodatinpuhdistus on aktivoitu tehtaalla.

Automaattisen suodatinpuhdistuksen voi kytkeä päälle tai pois päältä vain, kun imuri on käynnissä.

- AFC:n deaktivointi

Paina AFC-painiketta (9).

LED-merkkivalo (35) sammuu.

- AFC:n aktivointi

Paina AFC-painiketta (9).

LED-merkkivalo (35) palaa vihreänä.

Hoito ja huolto

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen. Pidä imuri ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi. Käytä imurin huollon ja tyhjennyksen yhteydessä hengityssuojainta.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste.

Kun huollon tekee käyttäjä, imuri on purettava, puhdistettava ja huollettava ohjeenmukaisesti aiheuttamatta vaaraa

104 | Suomi

huoltohenkilöille ja sivullisille. Ennen purkamista imuri kannattaa puhdistaa mahdollisten vaarojen välttämiseksi. Imurin purkaminen tulee tehdä hyvin tuuletetussa tilassa. Käytä huollon aikana henkilönsuojaimia. Huollon jälkeen huoltopiste tulee puhdistaa.

Vähintään kerran vuodessa valmistajan tai asiantuntijan tulee suorittaa polytekninen tarkistus, jossa tutkitaan esim. suodattimen vauriot, imurin tiiviys ja ohjauksen toiminta. Likaisessa ympäristössä käytettyjen luokan M imureiden ulkopinta sekä kaikki koneen osat tulee puhdistaa tai käsitellä tiivisteaineella. Huolto- tai korjaustöiden suorituksen yhteydessä tulee hävittää kaikki sellaiset osat, joita ei voi puhdistaa riittävän hyvin. Nämä osat tulee hävittää läpäisemättömissä pusseissa noudattamalla kyseisen jätteen hävittämistä koskevia voimassaolevia määräyksiä.

Laskossuodattimen irrotus/vaihto (katso kuvat I1-I2)

Imuteho riippuu suodattimen kunnosta. Siksi suodatin tulee puhdistaa säännöllisin väliajoin.

Vaihda vaurioitunut laskossuodatin (26) välittömästi. Vedä salvasta (18) ja avaa suodattimen kansi (36). - Ota kiinni laskossuodattimen (26) reunoista ja vedä se yläkautta pois. - Poista laskossuodattimen (26) irrotuksen yhteydessä variseva pöly ja lika kostealla liinalla suodattimen kannen (36) kiinnitysreunasta. PES- ja PTFE-laskossuodattimet voi huuhdella juoksevalla vedellä. - Asenna uusi tai puhdistettu laskossuodatin (26) paikalleen ja varmista sen kunnollinen kiinnitys. - Sulje suodattimen kansi (36) (sen täytyy lukittua kuuluvasti).

Säiliön puhdistaminen

Pyyhi säiliö (1) silloin tällöin tavallisella, hankaamattomalla puhdistusaineella ja anna sen kuivua.

Täyttötason antureiden puhdistus (katso kuva J)

Puhdista täyttötason anturit (37) säännöllisesti.

Avaa salvat (13) ja ota imurin yläosa (12) pois. Puhdista täyttötason anturit (37) pehmeällä liinalla. Asenna imurin yläosa (12) ja sulje salvat (13).

Säilytys ja kuljetus (katso kuva K)

Kääri sähköjohto johtopidikkeen (17) ympärille. Aseta tarvikkeet asianmukaisiin pidikkeisiin: imuputket (31) pidikkeisiin (19), rakosuulake (27) pidikkeeseen (20) ja lattiasuulake (30) pidikkeeseen (21). Avaa imuletkun pidikkeen (4) joustohihnat ja asenna imuletku (24) imurin yläosan ympärille pidikkeeseen (4). Kiinnitä joustohihnat paikoilleen. Kiinnitä L-Boxx kiinnityskohtiin (11). Selän rasittumisen välttämiseksi poista täysi jätesäkki/polypropeenipussi tai tyhjennä imuroitu neste ennen imurin kuljetusta. Kanna imuria vain kantokahvan (10) avulla. Ruuvaa imurin kuljetusta varten sulkutulppa (2) letkun kiinnityskohtaan (3). Vie imuri kuivaan säilytystilaan ja suojaa se luvattomalta käytöltä. Lukitse pyörät (16) polkaisemalla pyöräjarru (15) alas.

Vikojen korjaus

Jos imurissa ilmenee häiriö (esimerkiksi suodattimen murtuma), se sammuttaa itsensä välittömästi. Häiriö on poistettava ennen imurin uudelleenkäynnistämistä.

Ongelma Korjaustoimenpide
Imuturbiini ei käynnisty.	-Tarkista virtajohto, verkkopistoke, sulake, pistorasia ja tãytötason anturit (37).
	Kãytötavan valitsin (7) on asennossa "käynnistys-/pysãytysautomatiikka".
	-Siirrä kãytötavan valitsin (7) symbolin "imurointi" kohdalle tai kytke pistorasiaan (5) liitetty sãhkötyokalu pãlle.
Imuturbiini sammuu.	-Tyhjennä sãiliö (1).
Imuturbiini ei käynnisty uudelleen säï- liön tyhjennyksen jälkeen.	-Kytke imuri pois pãaltä ja odota 5 sekuntia, kytke imuri 5 sekunnin kuluttua uudel- keen pãalle.
	-Puhdista tãytötason anturit (37) sekã tãytötason anturien (37) vãliraot harjalla.
Imuteho heikenty.	-Poista tukokset imusuulakkeesta, imuputkesta (31), imulektusta (24) tai laakalas-kossuodattimesta (26).
	-Vaihda jætesäkki (25) tai polypussi.
	-Kiinnitä suodattimen kansi (36) kunnolla.
	-Asenna imurin yläosa (12) oikein ja sulje salvat (13).
	-Vaihda laakalaskossuodatin (26).
Pölny ulospääsy imuroitaessa	-Tarkasta, ettã laakalaskossuodatin (26) on asennettu oikein.
	-Vaihda laakalaskossuodatin (26).

Ongelma Korjaustoimenpide

Poiiskytkentäautomatiikka (märkäimu- rointi) ei reagoi.	- Puhdista tāyttötason anturit (37) sekä tāyttötason anturien (37) vällraot harjalla.
	Poiiskytkentäautomatiikka ei toimi sähköä johtamattomien{nesteiden tai vaahdon muodostumisen yhteydessä.
	- Valvo jatkuvasti tāyttötasoa.
Varoitusääni kytkeytyy pälle. Imuteho säädetty liian pieneksi.	- Säädä imutehon säädin (8) suurempaan arvoon.
	Asetetu väärä letkunhalkaisija.
	- Säädä ilmavirran säädin (6) oikean kokoiselle imulekun halkaisijalle.
	Imulektu (24) on sukossa tai taitunut.
	- Poista tukos tai taitos.
	Jätesäkki/pölpussi on täynä.
	- Vaihda jätesäkki (25) tai pölpussi.
	Laakalaskossuodatin (26) on likainen.
	- Puhdista tai tarvittaessa vaihda laakalaskossuodatin.
	Ei riittävän suurta ilmavirtaa imuriin kytketyn sähkötyokalun läpi.
	- Avaa imuadapterin (22) lisälma-aukkö (34): käännä imuadapterin rengasta, kun- nes lisälma-aukkö on kokonaan auki.
	- Mikäli kuuluu varustukseen: avaa sähkötyokalun lisälma-aukkö.
	Valvontaelektronikan toimintavarhe.
	- Ota yhteys valtuutettuun Bosch-huoltopisteeseen.
Automaatinen suodatinpuhdistus ei toimi.	- Aktivo suodatinpuhdistus (paina AFC-painiketta (9)).
	- Liitä imulektu (24) paikalleen.
Automaatista suodatinpuhdistusa ei saa kytkettyä pois päältä.	- Ota yhteys valtuutettuun Bosch-huoltopisteeseen.
Automaatista suodatinpuhdistusa ei saa kytkettyä pälle.	- Ota yhteys valtuutettuun Bosch-huoltopisteeseen.

Lisätarvikkeet

	Tarvikennummer
Paperipussi (kuivaimurointi) 2 607 432 035
Harsokangaspussi (kuivaimurointi) 2 607 432 037
Märkämurolinn pussi (märkäimu- rointi)	2 607 432 039
Jätesäkki (PE) (kuiva-/märkäimu- rointi)	2 607 432 043

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyskuvat ja varaosatiedot ovat myös verkko-osoitteessa:

www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Imuri, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä hävitä imuria talousjätteiden mukana!

Koskee vain EU-maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä soveltavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkötyökalut on kerättävä erikseen ja ne tulee toimittaa kierrätykseen.

EAAynvika

YnodoeiEeic aoepaAeiac yia anoppoqnTnpec

AaBae oAc Tc unobelEic aoPaaIac kai Tc obnyie. H m npn an twv unobelEewy aopaliaic kai twv obnyiw npoei va npokalee nektponlEia, npkayia ka/

oBapouctpauatiaouc.

ΦuaTe oAc TnpoeIbOounTkeC unObeEic kai obnyie cyia KaTe peAaovTuKxPon.

Auroc o anoppopntipac 6ev npoBleneta yia xponan no naiia kai atupa ie nepiopiovec quikc, aoonptiec i diavontikc ikavotntec n e EAAiwn eunepiaic kal avenapkeic yywoc. diaopetika unapxei kivduvoc lavthetaevou xeiipoukai tpaumoiou.

EiBAnetra naia. EToI eaoaaiietai, ot ta naia de 0a naiouv me tov anoppoqnnpa.

AIIPOEIO- IIOIHJH

Mny avappopate nore uka nou euneiplexouv aiavto. O aiavtoC 0ewpei tai kapkiyov o uko.

TPOEIO-TOIH2H

Xpnooieire tov anoppopnnpa muo,otav exete aaei enapkeic nnpopoeic yia tn xpnoi tou

anoppopntpa, yia Ta npoc avapppon uAikaiyaa aapaa hdiaeon touc. Evac emuenc katatoniaoe attwvei tuxov epaavouc xepiaouc kiatpauatioouc.

AIIPOEIAO- IIOIH2H

O anoppoqnnpac eival kataaannoc mvo yia avappopnon oeyov uukov kaeow

kataaAnwv ptpw eniony ta nvy aappoqon uypw. H dieiouan uypw auévei tov kivduvo nλeKtponnEiac.

Älä käytä laitetta muuhun kuin sen käyttötarkoitukseen, ylläpidä laitetta, noudata, säädä, puhdista. Älä käytä laitetta itse tai sähköiskun vaara. Älä käytä laitetta, jos se on vaurioitunut. Laite, joka käsittelee vettä, on tarkistettava ja huollettava.

KÄYTTÖÖNOTTO

Käytä vain alkuperäisiä varaosia käyttöohjeessa mainittuihin tarkoituksiin.

KÄYTTÖÖNOTTO

Käsittele laitetta varovasti, älä altista sitä vedelle ja pidä se puhtaana.

Muuten laite voi vaurioitua.

HUOMIO! Laite saa säilyttää vain kuivissa tiloissa.

HUOMIO! Puhdista säännöllisesti vesisäiliö ja tarkista, ettei se ole vaurioitunut. Muuten laite ei voi toimia oikein.

▶ Kun laitteen käyttö on usein tarpeen, käytä vikavirtasuojakytkintä (FI-suojakytkin). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Σ Kytke laite maadoitettuun pistorasiaan sähkömääräysten mukaisesti. Johdon ja pistokkeen on oltava toimintakunnossa.

Ennen jokaista käyttöä tarkista laite, johto ja pistoke. Älä käytä laitetta, jos havaitset vuodon. Älä avaa laitetta itse, vaan anna valtuutetun huoltoliikkeen korjata se. Vaurioituneet laitteet sekä vaurioituneet sähköjohdot ja pistokkeet lisäävät sähköiskun vaaraa.

Älä vedä johdosta äläkä taivuta sitä. Älä vedä johdosta irrottaaksesi pistoketta pistorasiasta äläkä siirrä laitetta johdosta. Vaurioituneet johdot lisäävät sähköiskun vaaraa.

Irrota pistoke pistorasiasta ennen huoltoa, puhdistusta, säätöjä tai laitteen siirtoa. Nämä turvatoimenpiteet vähentävät laitteen tahattoman käynnistymisen vaaraa.

Varmista, että työskentelyalueella on riittävä ilmanvaihto.

Anna laitteen korjauksen suorittaa valtuutettu huoltoliike. Näin varmistetaan laitteen turvallisuus.

TPOEI0TOIHSH

O anoppoonthpac eunepiexe embaaOnuyn uyeaokv. AvaeTnEv kTeAeon Tov

epyaowkckewonkouvtnpnoc, ounpaauabavopoevcnktnacnooupoctwvdoxewo auanyhcncokovnc,movoeexidukueeva atoua.Evac avtoioxoc exonlaoc npostaaolac elvai anapalnttoc.

Mn AetoupyeTe Tov anoppoepntnpa xwpiT oAnepe ouotma piatpou. dapopetika kivduveue n yueia ca.

Piiv tn 0e an aeletroupyia eEyEre TnV apoyn katataoan Tou eukamtnou oawna avapopnpnc. Aphiote tv eukamtno awna avappopnpnc ouvapaooynevo stov anoppopnpnpa, yia va npv Eekoi akouia kovn. diaqopetika nopei va eiTiveuOte Okovn. Mn xonpaonotetroanoppoqtnpdaockatoa. O anoppoqtnpacmupeva urootezmuia. Xpnouonoeite to nAekptiko kaawio kai tov eukamto oWnva avappoqnnc npoektika.

AiaopopeiKa mnpoei va ekthetae oekivuo aaaa npoana. Mny kaahapiCteTov anoppoPnnpaueaneuthetaia cateuuvovn activa vepou.H dieiaou n evpu oTo avwTu npauonoppoPnnpa auXaveTov kivduvo nAekptponlnciac.

Σuβoλa

Ta ouβola nou akolouθouv mnoepi va exouv onpaia yia tn xonn tou anoppoqnnpa oac. Iapakaioue va anotunwaete 0to uao 0ac ta ouβola kai tn onpaia touc. H awot epunveia tov ouβδawv ac Bonaei otny kautepn kai aopaaotepn xonn tou anoppoqnnpa.

Älä käytä pölynimuria istuimena, tikkaina tai askelmalautana. Pölynimuri voi kaatua ja vaurioitua. On olemassa loukkaantumisvaara.

Käynnistys-/pysäytysautomatiikka

-Kiinnitä L-Boxxi kiinnityskohtiin (11).

Pölynimurin säilyttämiseksi sekä pölynimurin lisävarusteiden ja/tai sähkötyökalun säilyttämiseksi tilaa säästäen voit kiinnittää L-Boxxin pölynimurin yläosaan.

Älä kanna pölynimuria siihen kiinnitetyn L-BOXXin kantokahvasta. Pölynimuri on liian raskas L-BOXXin kantokahvalle. On olemassa loukkaantumis- ja vaurioitumisvaara.

Käyttö

Boschin sähkötyökalujen korjaus ja huolto

Pärnu mnt. 549

76401 Saue vald, Laagri

Puh: 6549568

Faks: 6791129

-L-Boxx lukittuu (11) kiinnikkeisiin.
