Vrsta izdelka	Sesalnik za vodo in prah
Znamka	Bosch
Model	GAS 35 AFC
Nazivna napetost	220-240 V (model 110 V na voljo)
Frekvenca	50-60 Hz
Nazivna absorbirana moč	1.200 W (1.000 W za 110 V)
Bruto prostornina posode	35 L
Neto prostornina (tekočine)	19 L
Prostornina vrečke za prah	19 L
Največji podtlak (sesalnik)	230 hPa
Največji podtlak (turbina)	254 hPa
Največji pretok zraka (sesalnik)	36 L/s (0,036 m³/s)
Največji pretok zraka (turbina)	74 L/s (0,074 m³/s)
Največja sesalna moč	1.380 W
Aktivna površina nagubanega filtra	0,615 m²
Razred filtracije	M (v skladu z IEC/EN 60335-2-69)
Teža (v skladu z EPTA 01:2014)	12,4 kg
Stopnja zaščite	IPX4
Raven zvočnega tlaka	70 dB(A) (tipično), K = 3 dB
Vibracije (skupna vrednost)	< 2,5 m/s²
Samodejno čiščenje filtra	AFC (samodejno čiščenje filtra) vklop/izklop
Vtičnica za električno orodje	Da, z ozemljitvijo, največja moč 2.200 W (230 V)
Kompatibilni premeri cevi	15 mm, 22 mm, 35 mm
Sesalni materiali	Suhi prah (razred L/M), negorljive tekočine, mešanice zraka in vode
Vzdrževanje filtra	Ročno ali samodejno čiščenje z AFC; izpirljiv z vodo (PES/PTFE)
Varnostne funkcije	Samodejni izklop pri polni posodi (tekočine), nadzor pretoka zraka, zaznavanje nivoja

Pogosto zastavljena vprašanja - GAS 35 AFC BOSCH

Kakšen je razred filtracije sesalnika Bosch GAS 35 AFC?

Sesalnik je certificiran razred M v skladu z IEC/EN 60335-2-69, primeren za škodljiv prah z mejno vrednostjo izpostavljenosti ≥ 0,1 mg/m³.

Ali lahko s tem sesalnikom sesam tekočine?

Da, lahko sesa negorljive tekočine, kot so voda, vrtalne emulzije, olja. Odstranite vrečko za prah in vstavite tesnilne ustnice. Za sesanje tekočin onemogočite AFC.

Kako deluje samodejno čiščenje filtra (AFC)?

AFC očisti nagubani filter vsakih 15 sekund z zračnimi sunki. Vklopi/izklopi se s tipko AFC (9), ko sesalnik deluje. Zelena kontrolna LED označuje aktivacijo.

Kdaj naj zamenjam ploščati nagubani filter?

Zamenjajte ga, če je poškodovan ali če sesalna moč kljub čiščenju upade. Filtri iz PES/PTFE se lahko splaknejo z vodo. Po zamenjavi pazite, da pravilno namestite pokrov filtra.

Kakšna je prostornina posode in prostornina vrečke?

Posoda ima bruto prostornino 35 L (neto 19 L za tekočine). Prostornina vrečke za prah je 19 L. Za suhe snovi uporabite vrečko za enkratno uporabo ali vrečko za prah.

Ali lahko sesalnik uporabljam z električnimi orodji?

Da, zahvaljujoč vtičnici (5) z ozemljitvijo. Stikalo nastavite na položaj 'Samodejni vklop/izklop'. Sesalnik se vklopi z orodjem in se po 15 sekundah izklopi.

Kateri dodatki so na voljo za ta sesalnik?

Originalni dodatki: papirnata filtrirna vrečka (2 607 432 035), netkana filtrirna vrečka (2 607 432 037), filtrirna vrečka za tekočine (2 607 432 039), vrečka za enkratno uporabo (2 607 432 043). Antistatična cev in drugi dodatki so na voljo kot opcija.

Kako vzdrževati senzorje nivoja tekočine?

Redno čistite senzorje (37) z mehko krpo. Odstranite zgornji del sesalnika, očistite senzorje in prostor med njimi. Redno čiščenje preprečuje okvare samodejnega izklopa.

Kaj storiti, če se oglasi zvočni opozorilni signal?

Signal označuje nezadosten pretok zraka. Preverite: nastavitev pretoka (premer cevi), ali je cev zamašena, ali je vrečka za prah polna, ali je filter umazan. Po potrebi odprite odprtino za sekundarni zrak.

Kako prevažati in shranjevati sesalnik?

Izpraznite posodo ali odstranite polno vrečko. Navijte kabel okoli držala za kabel. Pospravite dodatke v njihova držala. Za prenašanje uporabite ročaj (10). Privijte pokrovček (2) na sesalni priključek. Zaklenite vrtljiva kolesa z zavoro (15). Shranjujte na suhem mestu.

NAVODILA ZA UPORABO GAS 35 AFC BOSCH

Pred branjem preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar

Koraki za mokro sesanje

- Po potrebi odstranite vrečko za odpadke (25) ali vrečko za prah.

Opomba: Za optimalno odstranjevanje odpadkov pri sesanju mešanice vode in zraka uporabite mokri filter (dodatna oprema), ki ločuje tekočino od trdnih snovi.

• Vstavite gumijasto tesnilo (28) v talno šobo (30) (glejte „Namestitev gumijastega tesnila (mokro sesanje) (glejte sliko E), stran 222).
• Izklopite samodejno čiščenje filtra (AFC) (glejte „Samodejno čiščenje filtra (glejte sliko H), stran 224).

Sesanje tekočin

• Za vklop sesalnika obrnite stikalo za izbiro načina delovanja (7) na simbol „Sesanje".

Sesalnik je opremljen s senzorji za nivo polnjenja (37). Ko je dosežena največja višina polnjenja, se sesalnik izklopi. Stikalo za izbiro načina delovanja (7) obrnite na simbol „Izklop".

Opomba: Pri sesanju neprevodnih tekočin (npr. emulzij za vrtanje, olja in masti) se sesalnik ne izklopi, ko je rezervoar poln. Nivo polnjenja je treba redno preverjati in rezervoar pravočasno izprazniti. Če se med mokrim sesanjem oglasi zvočni opozorilni signal, funkcijska varnost sesalnika ni ogrožena. Ukrepi za odpravo motenj niso potrebni.

Za izklop sesalnika obrnite stikalo za izbiro načina delovanja (7) na simbol „Izklop". - Za transport sesalnika zavijte čep (2) na priključek za cev (3). - Izpraznite rezervoar (1). Po mokrem sesanju za preprečevanje nastanka plesni: - Odstranite filter (26) in ga pustite, da se dobro posuši. - Odstranite zgornji del sesalnika (12), odprite pokrov filtra (36) in ju pustite, da se dobro posušita.

Samodejno čiščenje filtra (glejte sliko H)

Pri samodejnem čiščenju filtra (AFC = Automatic Filter Cleaning) se ravni preklopni filter (26) vsakih 15 sekund očisti z zračnimi sunki (pulzirajoči zvok).

Najpozneje, ko sesalna moč ni več zadostna, je treba aktivirati čiščenje filtra.

Z redno uporabo čiščenja filtra se podaljša življenjska doba filtra.

Da bi dosegli idealen čas trajanja filtra, deaktivirajte avtomatsko čiščenje filtra samo v izjemnih primerih, npr. pri sesanju čistih tekočin ali pri uporabi vrečke s papirnatim filtrom.

Površinsko umazan ravni preklopni filter je popolnoma funkcionalen. Ročno čiščenje ravnega preklopnega filtra s tolčenjem ali izpihovanjem ni potrebno in lahko celo poškoduje filter.

Opomba: Avtomatsko čiščenje filtra je tovarniško vklopljeno.

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih napotkov in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Vsa opozorila in napotke shranite za prihodnjo uporabo.

Tega sesalnika ne smejo uporabljati otroci in osebe z omejenimi telesnimi, čutnimi ali duševnimi sposobnostmi oz. pomanjkljivimi izkušnjami in pomanjkljivim znanjem. V nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb.

Nadzirajte otroke. Poskrbite, da se otroci ne bodo igrali s sesalnikom.

OPOZORILO

Nikoli ne sesajte snovi, ki vsebujejo azbest. Azbest povzroča

rakava obolenja.

OPOZORILO

Sesalnik uporabljajte le, če ste prejeli vse potrebne informacije o

uporabi sesalnika, o snoveh, ki jih boste sesali, in njihovem varnem odstranjevanju. Skrbno uvajanje v delo zmanjša možnosti za napačno uporabo in poškodbe.

OPOZORILO

Sesalnik je primeren za sesanje suhih snovi, za sesanje tekočin ga

je dovoljeno uporabljati le, če poskrbite za ustrezne ukrepe. Vdor tekočine v orodje povečuje tveganje električnega udara.

S sesalnikom ne sesajte gorljivih ali eksplozivnih tekočin, npr. bencina, olja, alkohola ali topil. Ne sesajte vročega ali gorečega prahu. Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost

eksplozije. Prah, pare ali tekočine se lahko vnamejo ali eksplodirajo.

OPOZORILO

Vtičnico uporabljajte samo v namen, določen v navodilih za

uporabo.

OPOZORILO

Sesalnik izklopite takoj, ko izstopi pena ali voda, in izpraznite

posodo. V nasprotnem primeru bi lahko poškodovali sesalnik.

• POZOR! Sesalnik je dovoljeno shranjevati samo v notranjih prostorih. POZOR! Senzorje napolnjenosti tekočino redno čistite in preverjajte, ali so morebiti poškodovani. V nasprotnem primeru se lahko njihovo delovanje poslabša.
• Če je uporaba sesalnika v vlažnem okolju neizogibna, uporabite stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara. Sesalnik priključite na pravilno ozemljeno električno omrežje. Vtičnica in podaljšek morata imeti delujoč ozemljitveni vodnik. Pred vsako uporabo preizkusite sesalnik, kabel in vtič. Če na sesalniku odkrijete poškodbe, ga ne uporabljajte. Sesalnika ne odpirajte. Popravilo dovolite le usposobljenim strokovnjakom, ki pri delu uporabljajo originalne nadomestne dele. Poškodovani sesalniki, kabli in vtiči povečajo tveganje električnega udara. Ne zapeljite preko kabla in ga ne stiskajte. Ne vlecite za kabel, da bi tako odstranili vtič iz vtičnice ali premaknili sesalnik. Poškodovani kabli povečujejo tveganje električnega udara. Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika. Poskrbite za dobro zračenje delovnega mesta. Sesalnik smejo popravljati samo usposobljeni strokovnjaki, ki pri svojem delu uporabljajo originalne nadomestne dele. Tako bo ohranjena varnost sesalnika.

OPOZORILO

V sesalniku je zdravju škodljiv prah. Praznjenje in vzdrževanje

sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo strokovnjaki. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, če filtrirni sistem ni nameščen v celoti. V nasprotnem primeru bi lahko ogrozili svoje zdravje.

Pred zagonom preverite, ali je sesalna cev v brezhibnem stanju. Pri tem naj sesalna cev ostane nameščena na sesalniku, saj bi se lahko v nasprotnem primeru iz njega usul prah. Posledično bi lahko ta prah vdihnili. Ne sedite na sesalniku. Sesalnik bi lahko poškodovali.

228|Slovenščina

▷ Omrežni kabel in sesalno cev uporabljajte previdno. Lahko bi ogrozili druge ljudi. Sesalnika ne čistite tako, da vanj neposredno usmerite curek vode. Vdor vode v zgornji del sesalnika poveča nevarnost električnega udara.

Simboli

Naslednji simboli so lahko pomembni za uporabo sesalnika. Zapomnite si simbole in njihov pomen. Pravilna interpretacija simbolov vam pomaga, da bolje in varneje uporabljate sesalnik.

Simboli in njihov pomen

OPOZORILO! Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Sesalnik razreda M po IEC/EN 60335-2-69 za suho sesanje zdravju škodljivega prahu z mejno vrednostjo izpostavljenosti ≥ 0,1 mg/m³.

OPOZORILO! V sesalniku je zdravju škodljiv prah. Praznjenje in vzdrževanje sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo strokovnjaki. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, če filtrirni sistem ni nameščen v celoti. V nasprotnem primeru lahko ogrozite svoje zdravje.

Namestite samo en L-Boxx. Teža L-Boxx skupaj z vsebino ne sme prekoračiti 15 kg. max. 15 kg

Sesalnika ne obešajte na tovorni kavelj (npr. pri transportu). Sesalnika ni mogoče obesiti. Obstaja nevarnost poškodb in materialne škode.

Ne sedite, plezajte ali stopajte na sesalnik. Sesalnik se lahko prevrne in poškoduje. Obstaja nevarnost poškodb.

Avtomatski vklop/izklop 1+ Sesanje prahu, ki nastane med uporabo električnih orodij. Sesalnik se samodejno vklopi in s časovnim zamikom ponovno izklopi.

0 Izklop 1 Sesanje 1

15 Nadzor volumenskega pretoka za premer gibkih sesalnih cevi 15 mm

22 Nadzor volumenskega pretoka za premer gibkih sesalnih cevi 22 mm

35 Nadzor volumenskega pretoka za premer gibkih sesalnih cevi 35 mm

• največja moč sesanja za delo, kjer pride do močnega prašenja
• zmanjšana moč sesanja za dela z manj prašenja in npr. za uravnavanje sesalne moči med priključenim električnim orodjem in površino obdelovanca (npr. pri brušenju)

Simboli in njihov pomen

max.

2200 W

min

100 W

Podatki o dovoljeni priključni moči priključenega električnega orodja (odvisno od države)

AFC

Opis izdelka in storitev

Namenska uporaba

Sesalnik je namenjen zbiranju, odsesavanju in odstranjevanju lesenih ostružkov, nevnetljivega suhega prahu, nevnetljivih tekočin ter mešanice vode in zraka. Sesalnik je prašno-tehnično preverjen in ustreza razredu M. Primeren je za visoke obremenitve pri profesionalni uporabi, npr. v obrtništvu, industriji in delavnicah.

Sesalnike razreda L po IEC/EN 60335-2-69 je dovoljeno uporabljati tudi za sesanje in odsesavanje zdravju škodljivega prahu z mejno vrednostjo izpostavljenosti ≥ 0,1 mg/m³

Sesalnik uporabljajte samo, če poznate vse njegove funkcije, če lahko funkcije uporabljate brez omejitev ali če ste prejeli ustrezna navodila za uporabo.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev sesalnika na straneh z grafičnimi prikazi.

(1) Zbiralnik (2) Čep za zapiranje odsesovalnega priključka (3) Vpetje gibke cevi (4) Držalo za gibko sesalno cev (5) Vtičnica za električno orodje (6) Regulacija za volumenski pretok (7) Stikalo za izbiro načina delovanja (8) Regulacija moči sesanja (9) Tipka AFC (10) Nosilni ročaj

(11) Vpetje L-Boxx (12) Zgornji del sesalnika (13) Zapiralo zgornjega dela sesalnika (14) Zadnje kolo (15) Zavora za sprednje kolesce (16) Sprednje kolesce (17) Držalo kabla (18) Zapiralo pokrova filtra (19) Držalo za sesalne cevi (20) Držalo za šobo za fuge/kolenasto šobo (21) Držalo za talno šobo (22) Odsesovalni adapter (23) Kolenasta šoba (24) Gibka sesalna cev (25) Vrečka za odpad (26) Ploski nagubani filter (PES) (27) Šoba za fuge (28) Gumijasti nastavek (29) Ravna krtača (30) Šoba za tla (31) Sesalna cev (32) Vpetje za držalo za gibko sesalno cev (33) Pritisni gumb (34) Zračna reža (35) Kontrolna LED-dioda (36) Pokrov filtra (37) Senzorji nivoja polnjenja

Tehnični podatki

Mokri/suhi sesalnik GAS 35 M AFC
Številka izdelka	3 601 JC3 1.. 3 601 JC3 170
Nazivna napetost V 220-240 110
Nazivna moč W 1200 1000
Frekvenca Hz 50-60 50-60

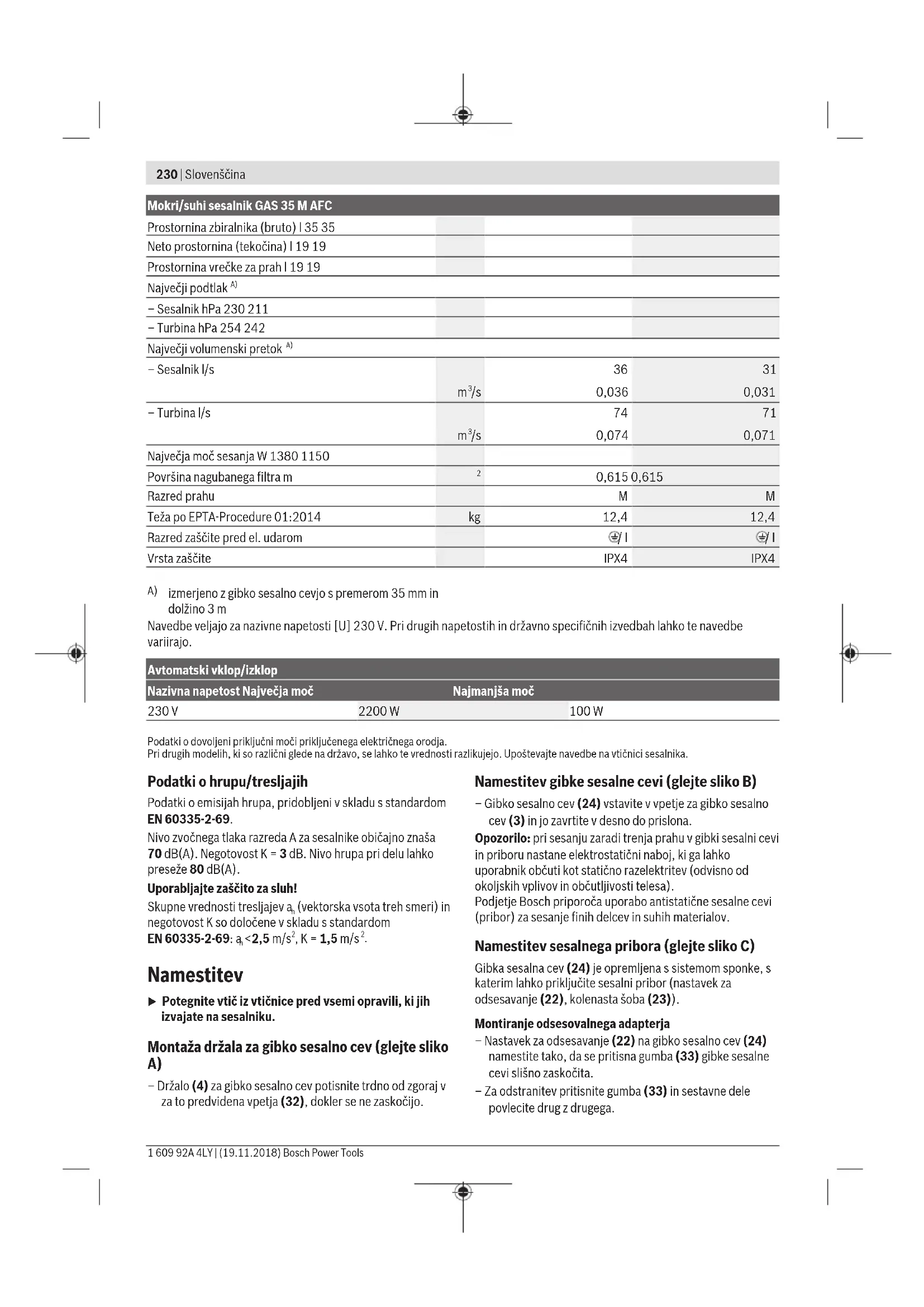

230|Slovenščina

Mokri/suhi sesalnik GAS 35 M AFC
Prostornina zbiralnika (bruto) I 35 35
Neto prostornina (tekočina) I 19 19
Prostornina vrečke za prah I 19 19
Največji podtlak A)
- Sesalnik hPa 230 211
- Turbina hPa 254 242
Največji volumenski pretok A)
- Sesalnik l/s	m³/s	36	31
		0,036	0,031
- Turbina l/s	m³/s	74	71
		0,074	0,071
Največja moč sesanja W 1380 1150
Povrsina nagubanega filtram m	2	0,615 0,615
Razred prahu		M	M
Teža po EPTA-Procedure 01:2014	kg	12,4	12,4
Razred zaščite pred el. udarom		€/I	€/I
Vrsta zaščite		IPX4	IPX4

A) izmerjeno z gibko sesalno cevjo s premerom 35 mm in dolžino 3 m. Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Avtomatski vklop/izklop
Nazivna napetost Največja moč	Najmanjša moč
230 V	2200 W	100 W

Podatki o dovoljeni priključni moči priključenega električnega orodja. Pri drugih modelih, ki so različni glede na državo, se lahko te vrednosti razlikujejo. Upoštevajte navedbe na vtičnici sesalnika.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 60335-2-69.

Nivo zvočnega tlaka razreda A za sesalnike običajno znaša 70 dB(A). Negotovost K = 3 dB. Nivo hrupa pri delu lahko preseže 80 dB(A).

Uporabljajte zaščito za sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom

EN 60335-2-69: a₄ < 2,5m / s² K = 1,5m / s²

Namestitev

Potegnite vtič iz vtičnice pred vsemi opravili, ki jih izvajate na sesalniku.

Montaža držala za gibko sesalno cev (glejte sliko A)

• Držalo (4) za gibko sesalno cev potisnite trdno od zgoraj v za to predvidena vpetja (32), dokler se ne zaskoči.

Namestitev gibke sesalne cevi (glejte sliko B)

Gibko sesalno cev (24) vstavite v vpetje za gibko sesalno cev (3) in jo zavrtite v desno do prislona.

Opozorilo: pri sesanju zaradi trenja prahu v gibki sesalni cevi in priboru nastane elektrostatični naboj, ki ga lahko uporabnik občuti kot statično razelektritev (odvisno od okoljskih vplivov in občutljivosti telesa).

Podjetje Bosch priporoča uporabo antistatične sesalne cevi (pribor) za sesanje finih delcev in suhih materialov.

Namestitev sesalnega pribora (glejte sliko C)

Gibka sesalna cev (24) je opremljena s sistemom sponke, s katerim lahko priključite sesalni pribor (nastavek za odsesavanje (22), kolenasta šoba (23)).

Montiranje odsesovalnega adapterja

Nastavek za odsesavanje (22) na gibko sesalno cev (24) namestite tako, da se pritisna gumba (33) gibke sesalne cevi slišno zaskočita.

Za odstranitev pritisnite gumba (33) in sestavne dele povlecite drug z drugega.

Namestitev šob in cevi

Kolenasto šobo (23) na gibko sesalno cev (24) namestite tako, da se pritisna gumba (33) gibke sesalne cevi slišno zaskočita. Nato na kolenasto šobo (23) namestite želeni sesalni pribor (šobo za tla, šobo za fuge, sesalno cev itd.). -Za odstranitev pritisnite gumba (33) in sestavne dele povlecite drug z drugega.

Namestitev/odstranjevanje vrečke za odpad ali vrečke za prah (suho sesanje) (glejte slike D1-D2)

Za suho sesanje snovi v skladu z razredom M je treba namestiti vrečko za odpad (25) ali vrečko za prah.

Če sesate snovi z mejno vrednostjo izpostavljenosti ≥ 1 mg/m³ ali brez (v skladu z razredom L), potem lahko sesate neposredno v posodo.

Opozorilo: če uporabljate papirnato filtrirno vrečko, morate izklopiti samodejno čiščenje filtra (AFC), če pa uporabljate filtrirno vrečko iz koprene, pa izklop (glejte „Samodejno čiščenje filtra (glejte sliko H)“, stran 233) priporočamo.

OPOZORILO

V sesalniku je zdravju škodljiv prah. Praznjenje in vzdrževanje

sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo strokovnjaki. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, če filtrirni sistem ni nameščen v celoti. V nasprotnem primeru bi lahko ogrozili svoje zdravje.

Vstavljanje vrečke za odpad

• Odprite zapirali (13) in odstranite zgornji del sesalnika (12). - Vrečko za odpad (25) namestite tako, da je z odprtino za polnjenje navzgor vstavite v zbiralnik (1).
• Povlecite odprtino za polnjenje preko priključne prirobnice sesalnika v poglobitev priključne prirobnice.
• Prepričajte se, da se vrečka za odpad (25) v celoti prilega notranjim stenam zbiralnika (1).
• Preostanek vrečke za odpad (25) namestite čez rob zbiralnika (1).
• Namestite zgornji del sesalnika (12) in zaprite zapirali (13).

Odstranjevanje in zapiranje vrečke za odpad

• Odprite zapirali (13) in odstranite zgornji del sesalnika (12).
• Polno vrečko za odpad (25) snemite s priključne prirobnice v smeri nazaj. Vrečko za odpad (25) previdno odstranite iz zbiralnika (1) in pazite, da je ne poškodujete.

Pri tem pazite, da z vrečko za odpad ne podrsate ob priključno prirobnico ali druge ostre predmete.

Snemite varovalo lepilnega traku in vrečko za odpad zalepite.

Nato zavežite vrečko za odpad (25) pod odprtino za polnjenje z odstranjenim varovalom lepilnega traku.

Namestitev/menjava vreče za prah (pribor)

• Odprite zapirali (13) in odstranite zgornji del sesalnika (12).
• Polno vrečko za prah snemite s priključne prirobnice v smeri nazaj. Zaprite odprtino vrečke za prah s preklopom pokrova. Zaprto vrečko za prah odstranite iz zbiralnika (1). Novo vrečko za prah poveznite preko priključne prirobnice sesalnika. Prepričajte se, da se vrečka za prah po vsej dolžini prilega notranjim stenam zbiralnika (1).
• Namestite zgornji del sesalnika (12) in zaprite zapirali (13).

Namestitev gumijastega nastavka (mokro sesanje) (glejte sliko E)

Opomba: zahteve glede stopnje prepuščanja (razred prahu M) so prikazane le za suho sesanje.

- Ravno krtačo (29) z ustreznim orodjem dvignite iz sobe za tla (30). - Gumijaste nastavke (28) vstavite v sobo za tla (30).

Opozorilo: strukturirana stran gumijastih nastavkov mora biti obrnjena navzven.

Namestitev L-Boxx (glejte sliko F)

- S klikom namestite L-Boxx na vpetje (11).

Za transport sesalnika in priročno shranjevanje sesalnega pribora in/ali električnega orodja lahko na zgornji del sesalnika namestite L-Boxx.

Sesalnika ne prenašajte z ročajem, kadar je na njem nameščen L-BOXX. Sesalnik je pretežek za nošenje z ročajem L-BOXX. Obstaja nevarnost poškodb in materialne škode.

Delovanje

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.

Uporaba

Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski tablici sesalnika. Polnilnike, ki so označeni z 230 V, lahko priključite tudi na napetost 220 V. Informirajte se o pravilnikih/zakonih glede ravnanja z zdravju škodljivim prahom, ki so veljavni v vaši državi.

Sesalnik smete uporabljati za sesanje in odsesovanje naslednjih materialov:

- Prah z mejno vrednostjo izpostavljenosti >0,1mg / m³ Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije.

Za zagotovitev optimalne sesalne moči gibko sesalno cev (24) vedno popolnoma odvijte z zgornjega dela sesalnika (12).

Suho sesanje

Sesanje nabranega prahu

• Regulacijo volumenskega pretoka (6) nastavite na uporabljeni premer gibke sesalne cevi. - Sesalnik vklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za sesanje. - Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za izklop.

Sesalnik je opremljen za napravo za nadzor prostorninskega pretoka. Naprava za nadzor volumenskega pretoka je v načinu delovanja za sesanje nastavljena na vrednost 20m / s ne glede na položaj regulatorja volumenskega pretoka (6). Pri prekoračitvi vrednosti, npr. zaradi umazanije v cevi, polne vreče za prah ali zamašenega ploščatega nagubanega filtra, se oglasi zvočni opozorilni signal. V tem primeru izklopite sesalnik in ga preverite, kot je opisano v razdelku „Odpravljanje motenj".

Sesanje prahu, ki nastane med uporabo električnih orodij (glejte sliko G)

• Če se odpadni zrak vrača v prostor, mora biti v prostoru zagotovljeno ustrezno zračenje (L). Upoštevajte ustrezne nacionalne predpise.

V sesalniku je nameščena varnostna vtičnica (5). Nanjo lahko priključite zunanje električno orodje. Upoštevajte največjo dovoljeno priključno moč priključenega električnega orodja.

Da zagotovite zadosten zajem prahu na mestu odsesavanja, volumenski pretok za električno orodje ne sme pasti pod minimalno vrednost.

Premer gibke cevi Nastavljena vrednost zavolumski pretok
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

Regulacijo volumenskega pretoka (6) nastavite na uporabljen premer gibke sesalne cevi. - Namestite nastavek za odsesavanje (22) (glejte „Montiranje odsesovalnega adapterja“, Stran 230). Sesalni adapter (22) namestite na nastavek za odsesavanje električnega orodja.

Opozorilo: pri delu z električnimi orodji z majhnim dovodom zraka v gibko sesalno cev (npr. vbodne žage, brusilniki itd.) je treba odpreti zračno režo (34) nastavka za odsesavanje (22). Le tako lahko samodejno čiščenje filtra deluje brezhibno.

Obroč pri zračni reži (34) vrtite, dokler ni odprtina povsem odprta.

- Za zagon avtomatskega vklopa/izklopa sesalnika izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za avtomatski vklop/izklop. V tem načinu delovanja se volumenski

pretok elektronsko nadzoruje v skladu z nastavitvijo na regulaciji (6). Pri pravilno izbrani nastavitvi je zagotovljen dovolj velik odnos prahu.

- Za zagon sesalnika vklopite električno orodje, priključeno na vtičnico (5). Sesalnik se zažene samodejno. - Za izklop odsesavanja izklopite električno orodje. Funkcija naknadnega delovanja avtomatskega vklopa/izklopa nato deluje še do 15 sekund, da iz gibke sesalne cevi posesa preostali prah. - Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za izklop.

Če se zasliši zvočni opozorilni signal, morate sesalnik preveriti v skladu z navodili v poglavju „Odpravljanje motenj".

Mokro sesanje

S sesalnikom ne sesajte gorljivih ali eksplozivnih tekočin, npr. bencina, olja, alkohola ali topil. Ne sesajte vročega ali gorečega prahu. Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije. Prah, pare ali tekočine se lahko vnamejo ali eksplodirajo. Sesalnika ni dovoljeno uporabljati kot vodno črpalko. Sesalnik je namenjen sesanju mešanice zraka in vode.

Opomba: zahteve glede stopnje prepuščanja (razred prahu M) so prikazane le za suho sesanje.

Postopek pred mokrim sesanjem

- Po potrebi odstranite vrečko za odpad (25) ali vrečko za prah.

Opozorilo: Za lažje odstranjevanje pri sesanju mešanic iz vode in trdnih snovi uporabljajte filter za mokro sesanje (pribor), saj loči tekočino in trdne snovi.

- Vstavite gumijasti nastavek (28) v talno šobo (30) (glejte, "Namestitev gumijastega nastavka (mokro sesanje) (glejte sliko E), Stran 231). - Izklopite samodejno čiščenje filtra (AFC) (glejte "Samodejno čiščenje filtra (glejte sliko H), Stran 233).

Sesanje tekočin

Sesalnik vklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za sesanje. Sesalnik je opremljen s senzorji napolnjenosti (37). Ko je največja višina polnjenja dosežena, se sesalnik avtomatsko izklopi. Stikalo za preklop med načini delovanja (7) nastavite na simbol "Izklop".

Opozorilo: pri sesanju neprevodnih tekočin (na primer vrtalne emulzije, olja in maščobe) se sesalnik pri polni posodi ne izklopi. Stanje napolnjenosti je treba redno preverjati in posodo pravočasno izprazniti.

Če se pri mokrem sesanju zasliši zvočni opozorilni signal, to ne vpliva na varnost delovanja sesalnika. Za odpravljanje motenj ni treba sprejeti nobenih ukrepov.

-Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za izklop. -Za transport privijte čep za zapiranje (2) sesalnika na vpetje gibke sesalne cevi (3). - Izpraznite zbiralnik (1). Za preprečevanje nastajanja plesni po mokrem sesanju: - Odstranite ploski nagubani filter (26) in pustite, da se dobro posuši. - Odstranite zgornji del sesalnika (12), odprite pokrov filtra (36) in pustite, da se oba dela dobro posušita.

Samodejno čiščenje filtra (glejte sliko H)

Pri samodejnem čiščenju filtra (AFC = Automatic Filter Cleaning) se ploski nagubani filter (26) vsakih 15 sekund očisti s pomočjo zračnih sunkov (pulzirajoč hrup).

Čiščenje filtra aktivirajte najpozneje takrat, ko sesalna moč ne zadošča več.

Ob rednem čiščenju filtra se poveča življenjska doba filtra.

Za doseganje idealne življenjske dobe filtra izklopite samodejno čiščenje filtra zgolj izjemoma, npr. pri sesanju čistih tekočin ali pri uporabi papirnate filterske vrečke.

Površinsko umazan ploski nagubani filter še deluje. Ročno čiščenje plosčatega nagubanega filtra s potrkanjem ali izpihovanjem ni potrebno in lahko filter celo poškoduje.

Opozorilo: samodejno čiščenje filtra je tovarniško vključeno. Vklop/izklop samodejnega čiščenja filtra je mogoče samo, če je naprava vključena.

-Izklop AFC

Pritisnite tipko AFC (9).

Kontrolna LED-dioda (35) ugasne.

- Vklop AFC

Pritisnite tipko AFC (9).

Kontrolna LED-dioda (35) sveti zeleno.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika. Za dobro in varno delo naj bodo sesalnik in prezračevalne reže vedno čisti. Pri čiščenju in vzdrževanju sesalnika si nadenite protiprašno masko.

Če morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.

Pri vzdrževanju mora uporabnik sesalnik razdréti, očistiti in na njem opraviti vzdrževalna dela, če so ta izvedljiva, ne da bi pri tem povzročil nevarnost za vzdrževalno osebje in druge prisotne osebe. Pred razdrtjem je treba očistiti sesalnik, da preprečite morebitne nevarnosti. Dobro prezračite prostor, v katerem boste razdrli sesalnik. Med vzdrževanjem nosite

osebno zaščitno opremo. Po vzdrževanju očistite vzdrževalno območje.

Najmanj enkrat letno mora proizvajalec ali izšolana oseba izvesti prašno-tehnični pregled, npr. glede poškodb filtra, tesnjenja sesalnika in delovanja priprave za preverjanja.

Pri sesalnikih razreda M, ki so bili v umazani okolici, je treba očistiti zunanjost in vse strojne dele oz. jih obdelati s tesnilnimi sredstvi. Med izvedbo vzdrževanj in popravil je treba vse umazane dele, ki jih ni mogoče zadovoljivo očistiti, vreči v odpadke. Takšne dele odstranite v neprepustnih vrečah ob upoštevanju veljavnih določil za odstranitev tovrstnih odpadkov.

Odstranitev/menjava ploskega nagubanega filtra (glej slike 11-12)

Moč sesanja je odvisna od stanja filtra. Filter zato redno čistite.

Poškodovan ploski nagubani filter (26) takoj zamenjajte. - Povlecite za zapiralo (18) in odprite pokrov filtra (36). - Primite za ploski nagubani filter (26) za mostičke in ga snemite tako, da ga povlecite navzgor. - Z mokro krpo odstranite prah in umazanijo z zapiralnega roba pokrova filtra (36), do katerega pride pri odstranjevanju ploskega nagubanega filtra (26).

Ploske nagubane filtre PES in PTFE lahko izperete pod tekočo vodo.

- Vstavite nov oz. očiščen ploski nagubani filter (26) in pazite, da bo varno in pravilno nameščen. - Pokrov filtra (36) znova zaprite (slišno se mora zaskočiti).

Čiščenje zbiralnika

Zbiralnik (1) občasno obrišite z običajnim, neabrazivnim čistilnim sredstvom in dovolite, da se popolnoma posuši.

Čiščenje senzorjev napolnjenosti (glejte sliko J)

Občasno očistite senzorje napolnjenosti (37).

• Odprite zapirala (13) in odstranite zgornji del sesalnika (12). — Senzorje napolnjenosti (37) očistite z mehko krpo.
• Namestite zgornji del sesalnika (12) in zaprite zapirala (13).

Shranjevanje in transport (glejte sliko K)

• Omrežni kabel navijte na vpetje kabla (17).
• Namestite pribor v za to predvidena držala: sesalne cevi (31) v držala (19), šobo za fuge (27) v držalo (20), talno šobo (30) v držalo (21).
• Odprite elastične trakove držala za gibko sesalno cev (4) in položite sesalno cev (24) okrog zgornjega dela sesalnika v držalo (4).

Znova namestite elastične trakove.

- S klikom namestite L-Boxx na vpetje (11). - Odstranite polno vrečko za odpad oz. polno vrečko za prah in pred prenašanjem sesalnika izpraznite posesano tekočino, tako preprečite morebitne poškodbe hrbta. Sesalnik nosite samo z nosilnim ročajem (10).

- Za transport privijte čep za zapiranje (2) sesalnika na vpetje gibke sesalne cevi (3). - Sesalnik odložite v suhem prostoru in ga zavarujte pred nepooblaščeno uporabo. - Za zapah vrtljivih koles (16) pritisnite na zavoro za vrtljivo kolo (15).

Odpravljanje motenj

Če pride do težave (npr. zloma filtra), je treba sesalnik takoj izklopiti. Pred vnovičnim zagonom je treba težavo odpraviti.

Težava Ukrepi
Sesalna turbina se ne zažene.	- Preverite priključni kabel, vtič, varovalko, vtičnico in senzorje napoljenosti (37).
	Izbirno stikalo za preklaplanje med načini delovanja (7) je v položaju „Avtomatski vklop/izklop".
	- Izbirno stikalo za preklaplanje med načini delovanja (7) nastavite na simbol za sesanje oz. vklopite elektricno orodje, priključeno na vtičnico (5).
Sesalna turbina se izključi.	- Izpraznite zbiralnik (1).
Sesalna turbina se po praznjenju zbiralnika ne zažene znova.	- Izklopite sesalnik in počakajte 5 sekund, nato ga znova vklopite.
	- Senzorje napoljenosti (37) ter vmesni prostor med senzorji (37) očistete skrtačo.
Sesalna moč je vedno slabša.	- Očistete zamašENO sesalno šobo, sesalno cev (31), gibko sesalno cev (24) ali odstranite ploski nagubani filter (26).
	- Zamenjalte vrečko za opdad (25) ali vrečko za prah.
	- Pokrov filtra (36) se mora pravlino zaskovičiti.
	- Pravlno name-site zgornji del sesalnika (12) in zaprite zapirali (13).
	- Zamenjalte ploski nagubani filter (26).
Uhajanje prahu med sesanjem	- Preverite, ali je ploski nagubani filter (26) pravlno namešćen.
	- Zamenjalte ploski nagubani filter (26).
Samodejni izklop (mokro sesanje) se ne vklopi.	- Senzorje napoljenosti (37) ter vmesni prostor med senzorji (37) očistete skrtačo.
	Pri elektricno neprevodnih tekočinah ali pri nastajanju pene samodejni izklop ne deluje.
	- Ves ěcas preverjalte nagoljenost.
Zasliši se zvočni opozorilni signal. Moč sesanja je nestavljena prenizko.	- Nastavite regulator moči sesanja (8) na višjo vrednost.
	Nastavljen je napačen premer gibke sesalne cevi.
	- Nastavite regulaciono volumenskega pretoka (6) na pravilen premer gibke sesalne cevi.
	Gibka sesalna cev (24) je zamašena ali prepognjena.
	- Odpravite zamašitev ali prepogib.
	Vrečka za opdad/vrečka za prah je polna.
	- Zamenjalte vrečko za opdad (25) ali vrečko za prah.
	Ploski nagubani filter (26) je umazan.
	- Očistete ali pa po potrebi zamenjalte ploski nagubani filter.
	Ni zadostnega pretoka vraka skozi priključeno elektricno orodje.
	- Odpiranje zračne reže (34) adapterja za odsesavanje (22): obroć na adapterju za odsesavanje vrtite, dokler se ozračna reža popolnama ne odpre.
	- Če je na voljo: odprite zračno režo.
	Nepravlno delovanje elektronike za nadzor.
	- Kontaktirajte pooblašćen servis podjetja Bosch.
Samodejno Čišćenje filtra ne deluje.	- Vklopite Čišćenje filtra (pritsinite tipko AFC (9)).

Težava Ukrepi

Priključite gibko sesalno cev (24).

Samodejnega čiščenja filtra ne morete izklopiti.

Kontaktirajte pooblaščen servis podjetja Bosch.

Samodejnega čiščenja filtra ne morete vklopiti.

Kontaktirajte pooblaščen servis podjetja Bosch.

Pribor

Številka pribora

Papirnata filtrska vrečka (suho) 2607 432 035

Filtrska vrečka iz koprne (suho) 2607 432 037

Filter za mokro sesanje (mokro) 2 607 432 039

Vrečka za odpad (PE) (suho/mokro) 2607432043

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov obvezno navedite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Odlaganje

Sesalnik, pribor in embalažo je treba reciklirati v skladu z varstvom okolja.

Sesalnika ne zavrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu je treba odslužene sesalnike ločeno zbirati ter okolju prijazno reciklirati.

Hrvaščina

Simboli in njihov pomen

Sesalnika ne uporabljajte za sedenje ali plezanje. Sesalnik se lahko prevrne in poškoduje. Obstaja nevarnost poškodb.

Samodejni zagon/zaustavitev

Sesanje prahu, ki nastane pri delu z električnimi orodji. Sesalnik se samodejno vklopi in s časovnim zamikom ponovno izklopi.

Funkcija AFC je aktivirana

Pritisnite tipko AFC (9).

Pri tem kontrolna LED dioda (35) zasveti zeleno.
