GAS 35 AFC - Siurblys BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Vandens ir dulkių siurblys
Prekės ženklas	Bosch
Modelis	GAS 35 AFC
Vardinė įtampa	220-240 V (110 V modelis prieinamas)
Dažnis	50-60 Hz
Vardinė absorbuota galia	1 200 W (1 000 W 110 V)
Bendra talpa	35 L
Grynoji talpa (skysčiai)	19 L
Dulkių maišelio tūris	19 L
Maksimalus vakuumas (siurblys)	230 hPa
Maksimalus vakuumas (turbina)	254 hPa
Maksimalus oro srautas (siurblys)	36 L/s (0,036 m³/s)
Maksimalus oro srautas (turbina)	74 L/s (0,074 m³/s)
Maksimali siurbimo galia	1 380 W
Aktyvus raukšlėto filtro paviršius	0,615 m²
Filtravimo klasė	M (pagal IEC/EN 60335-2-69)
Svoris (pagal EPTA 01:2014)	12,4 kg
Apsaugos lygis	IPX4
Garso slėgio lygis	70 dB(A) (tipinis), K = 3 dB
Vibracijos (bendra vertė)	< 2,5 m/s²
Automatinis filtro valymas	AFC (Automatinis filtro valymas) įjungiamas/išjungiamas
Elektrinio įrankio lizdas	Taip, su įžeminimu, maks. galia 2 200 W (230 V)
Suderinami žarnos diametrai	15 mm, 22 mm, 35 mm
Siurbiamos medžiagos	Sausos dulkės (L/M klasė), nedegūs skysčiai, oro-vandens mišiniai
Filtro priežiūra	Rankinis arba automatinis AFC valymas; skalaujamas vandeniu (PES/PTFE)
Saugos funkcijos	Automatinis išjungimas, kai bakas pilnas (skysčiai), oro srauto stebėjimas, lygio aptikimas

Dažnai užduodami klausimai - GAS 35 AFC BOSCH

Kokia yra Bosch GAS 35 AFC siurblio filtravimo klasė?

Siurblys yra sertifikuotas M klasės pagal IEC/EN 60335-2-69, tinkamas kenksmingoms dulkėms, kurių poveikio ribinė vertė ≥ 0,1 mg/m³.

Ar galiu siurbti skysčius šiuo siurbliu?

Taip, jis gali siurbti nedegius skysčius, tokius kaip vanduo, gręžimo emulsijos, alyvos. Išimkite dulkių maišelį ir įstatykite sandarinimo lūpas. Išjunkite AFC siurbiant skysčius.

Kaip veikia automatinis filtro valymas (AFC)?

AFC valo raukšlėtą filtrą kas 15 sekundžių oro srovėmis. Jis įjungiamas/išjungiamas AFC mygtuku (9), kai siurblys veikia. Žalias šviesos diodas rodo, kad funkcija aktyvi.

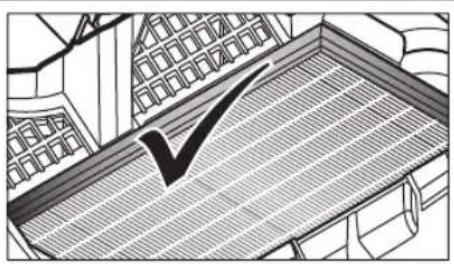

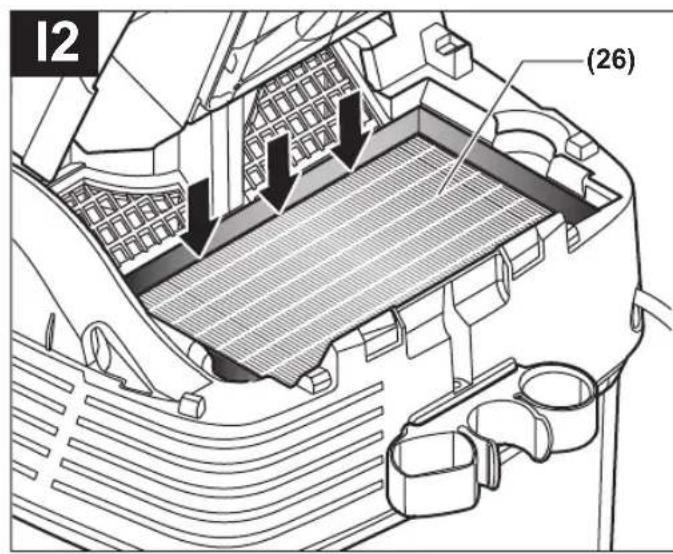

Kada turėčiau pakeisti plokščią raukšlėtą filtrą?

Pakeiskite jį, jei jis pažeistas arba siurbimo galia sumažėja nepaisant valymo. PES/PTFE filtrai gali būti nuplauti vandeniu. Po pakeitimo įsitikinkite, kad filtro dangtis yra tinkamai uždėtas.

Kokia yra bako talpa ir maišelio tūris?

Bako bendra talpa yra 35 L (19 L gryna talpa skysčiams). Dulkių maišelio tūris yra 19 L. Sausoms medžiagoms naudokite vienkartinį maišelį arba dulkių maišelį.

Ar galiu naudoti siurblį su elektriniais įrankiais?

Taip, dėl elektros lizdo (5) su įžeminimu. Nustatykite selektorių į 'Automatinis įjungimas/išjungimas'. Siurblys įsijungia su įrankiu ir išsijungia po 15 sekundžių.

Kokie priedai yra prieinami šiam siurbliui?

Originalūs priedai: popierinis filtro maišelis (2 607 432 035), netašytas (2 607 432 037), skysčių filtro maišelis (2 607 432 039), vienkartinis maišelis (2 607 432 043). Antistatinė žarna ir kiti priedai yra prieinami kaip pasirinktis.

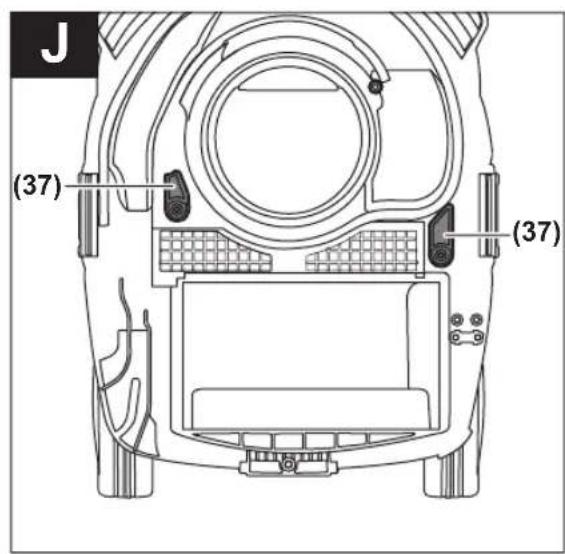

Kaip prižiūrėti skysčių lygio jutiklius?

Reguliariai valykite jutiklius (37) minkštu audiniu. Nuimkite viršutinę siurblio dalį, išvalykite jutiklius ir tarpą tarp jų. Reguliarus valymas išvengia automatinio išjungimo gedimų.

Ką daryti, jei pasigirsta įspėjamasis garsinis signalas?

Signalas rodo nepakankamą oro srautą. Patikrinkite: srauto nustatymą (žarnos diametras), ar nėra užkimšimo, ar dulkių maišelis nėra pilnas, ar filtras nėra užsikimšęs. Jei reikia, atidarykite antrinę oro angą.

Kaip transportuoti ir laikyti siurblį?

Ištuštinkite baką arba išimkite pilną maišelį. Apvyniokite laidą aplink laido fiksatorių. Sudėkite priedus į jų laikiklius. Neškite naudodami rankeną (10). Užsukite dangtelį (2) ant siurbimo jungties. Užfiksuokite pasukamas ratukus stabdžiu (15). Laikykite sausoje vietoje.

NAUDOJIMO INSTRUKCIJA GAS 35 AFC BOSCH

Lietuvių k. Puslapis 261

270

279

289

C

3

4

6

1609924LY|(19.11.2018) Bosch Power Tools

Bosch Power Tools 1609 92A 4LY | (19.11.2018)

Vokiečių

Prieš atliekant siurblio priežiūrą, valymą ar reguliavimą, keičiant priedus arba padedant jį saugojimui, atjunkite siurblio kištuką iš elektros tinklo lizdo. Ši atsargumo priemonė apsaugo nuo atsitiktinio siurblio įsijungimo.

Prieš naudojimą

Įsitikinkite, kad elektros prietaisui tiekiama tinkama tinklo įtampa! Maitinimo šaltinio įtampa turi atitikti vertę, nurodytą ant siurblio etiketės. Įkroviklius, skirtus veikti nuo 230 V įtampos, galima naudoti ir su 220 V įtampa. Susipažinkite su jūsų šalyje galiojančiomis taisyklėmis ir teisės aktais, susijusiais su sveikatai kenksmingų dulkių tvarkymu.

Siurblys skirtas šių medžiagų dulkėms siurbti:

• Dulkes ar ekspozicijos ribinė vertė ≥ 0,1 mg/m³. Siurblių pagrindinių principų negalima naudoti patalpose, kuriose yra padidintas sprogimo pavojus.

Siekiant užtikrinti optimalų įsiurbimo galingumą, įsiurbimo žarna (24) visada turi būti visiškai nuvalyta nuo siurblio viršutinės dalies (12).

Sausas įsiurbimas

Nusėdusių dulkių įsiurbimas

• Nustatykite tūrio srauto reguliatorių (6) į padėtį, atitinkančią naudojamos žarnos skersmenį. -Norėdami įjungti siurblį, perjunkite jo darbo režimo jungiklį (7) į simbolį „Įsiurbimas“.

258 | Latvių

-Norėdami išjungti siurblį, perjunkite jo darbo režimo jungiklį (7) į simbolį „Išjungta“.

①

Siurblys yra su tūrio srauto kontrolės įtaisu. Kai siurblys veikia režimu „Įsiurbimas“, tūrio srauto kontrolės įtaiso nuolat nustatyta veikimo vertė yra 20 m/s ir ji nepriklauso nuo tūrio srauto reguliatoriaus (6) padėties.

Jei oro tūrio srautas sumažėja žemiau šios vertės, pavyzdžiui, jei įsiurbimo žarnoje susikaupė nešvarumų, jei prisipildė dulkių maišelis arba užsiteršė plokščiasis klostuotas filtras, pradeda skambėti įspėjamasis akustinis signalas. Tokiu atveju išjunkite siurblį ir atlikite jo patikrą, kaip aprašyta skyriuje „Gedimų šalinimas“.

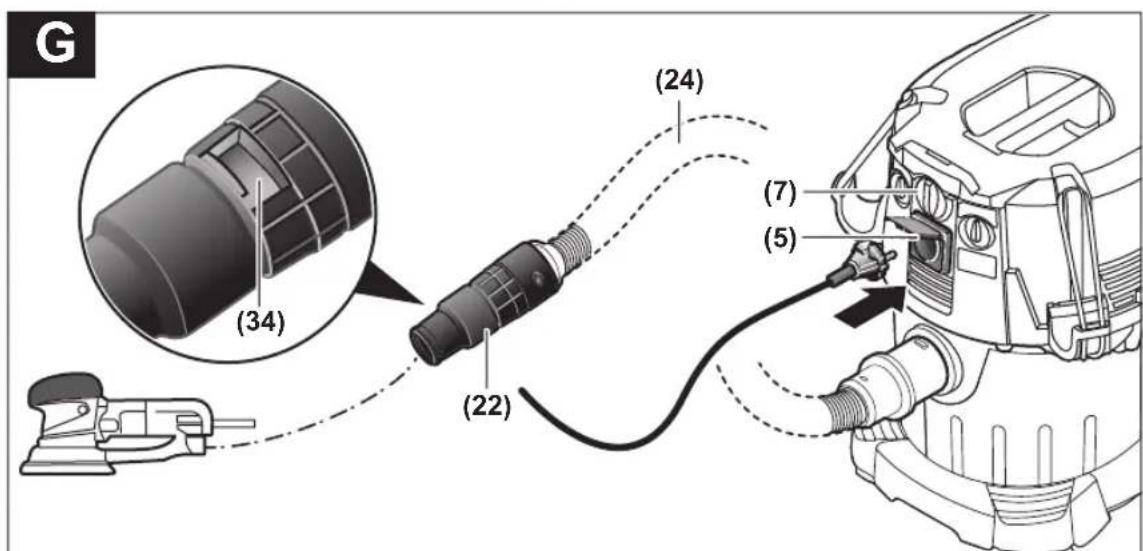

Dulkių įsiurbimas iš veikiančių elektrinių įrankių (G pav.)

• Jei iš siurblio išeinantis oras išleidžiamas į darbo patalpą, joje turi būti užtikrintas pakankamas oro mainų lygis (L). Laikykitės atitinkamų nacionalinių reikalavimų.

• Atidarykite užraktus (13) ir nuimkite siurblio viršutinę dalį (12). -Nuvalykite talpos pripildymo daviklius (37) minkštu audiniu.
• Uždėkite siurblio viršutinę dalį (12) į jai skirtą vietą ir uždarykite užraktus (13).

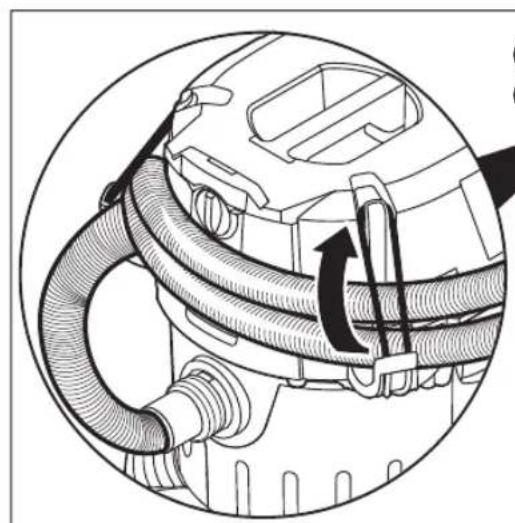

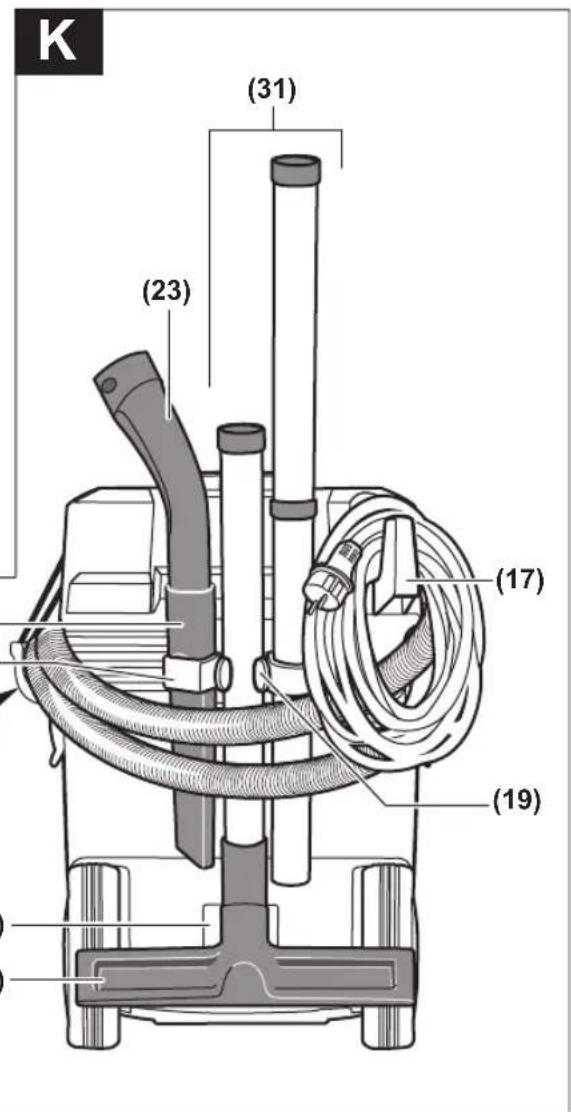

Laikymas ir transportavimas (K pav.)

- Užtinkite elektros kabelį kabelio laikiklyje (17) - įdėkite priedus į tam skirtus laikiklius: įsiurbimo žarną (31) į laikiklį (19), tarpinę antgalį (27) į laikiklį (20) ir grindų antgalį (30) į laikiklį (21). - Atleiskite įsiurbimo žarnos laikiklio (4) elastines juostas ir įdėkite įsiurbimo žarną (24) į laikiklį (4), apvyniodami ją aplink viršutinę siurblio dalį. Vėl įstatykite elastinę juostą.

- Užspauskite L-Boxx konteinerį ant tvirtinimo detalių (11). - Kad išvengtumėte nugaros traumų, prieš transportuodami siurblį išimkite iš jo pilną šiukšlių maišą arba pilną dulkių maišelį, arba išpilkite iš talpyklos susikaupusį skystį. Neškite siurblį tik už rankenos (10). - Transportuodami siurblį, uždarykite dangtį (2) ant įsiurbimo žarnos jungties (3). - Padėkite siurblį sausoje patalpoje ir apsaugokite jį nuo neteisėto naudojimo. - Norėdami užfiksuoti pasukamus ratukus (16), koja nuspauskite pasukamų ratukų stabdį (15).

Gedimų šalinimas

Atsiradus gedimui (pavyzdžiui, filtro plyšimui), siurblys turi būti nedelsiant išjungtas. Prieš kitą įjungimą gedimas turi būti pašalintas.

Gedimų šalinimas

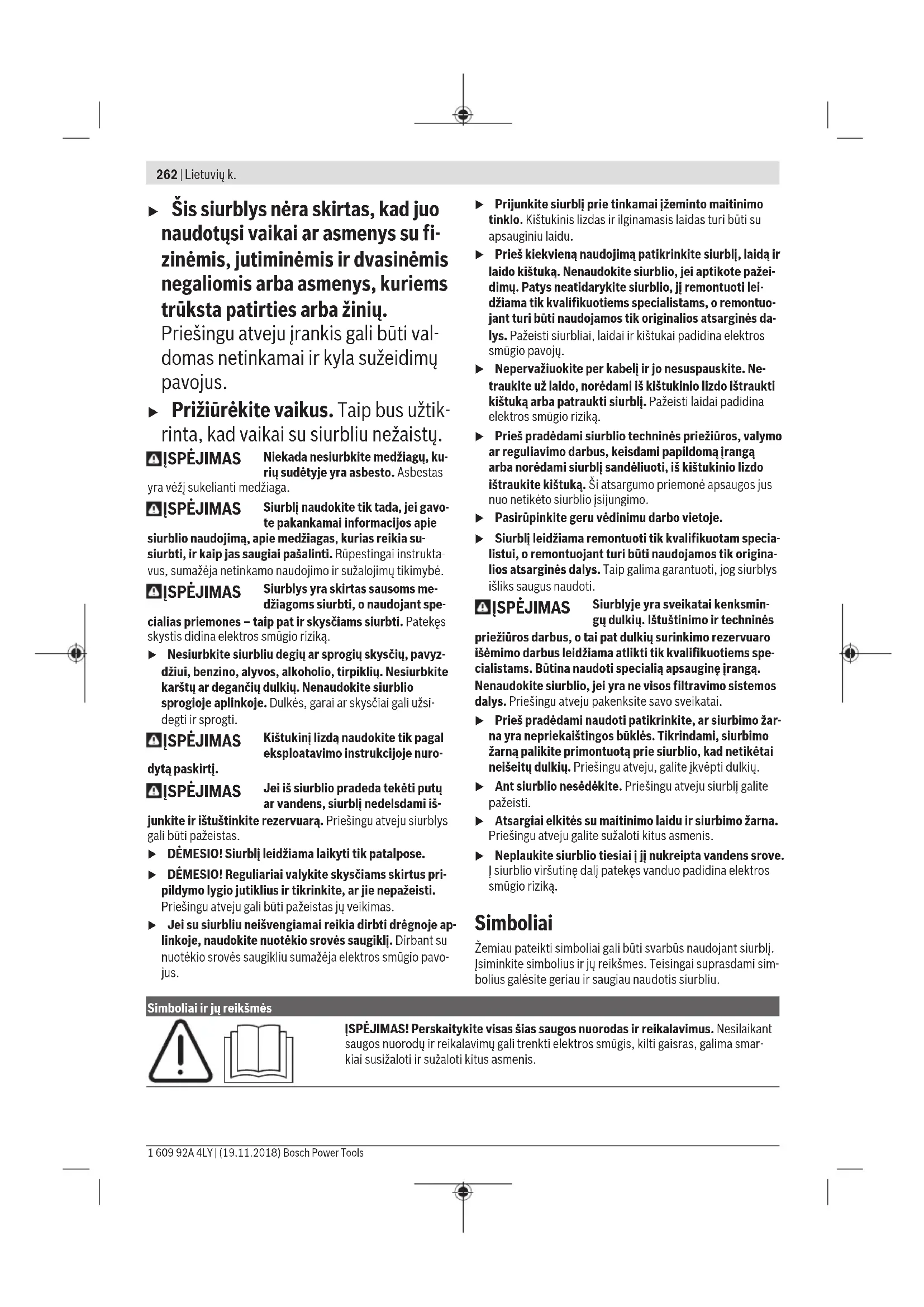

Saugos nuorodos dirbantiems su siurbliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių.

Priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus.

Prižiūrėkite vaikus. Taip bus užtikrinta, kad vaikai su siurbliu nežaistų.

ĮSPĖJIMAS

Niekada nesiurbkite medžiagų, kurių sudėtyje yra asbesto. Asbestas

yra vėžį sukelianti medžiaga.

ĮSPĖJIMAS

Siurblį naudokite tik tada, jei gavote pakankamai informacijos apie

siurblio naudojimą, apie medžiagas, kurias reikia susiurbti, ir kaip jas saugiai pašalinti. Rūpestingai instruktavus, sumažėja netinkamo naudojimo ir sužalojimų tikimybė.

ĮSPĖJIMAS

Siurblys yra skirtas sausoms medžiagoms siurbti, o naudojant spe

cialias priemones – taip pat ir skysčiams siurbti. Patekęs skystis didina elektros smūgio riziką.

Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ar degančių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

ĮSPĖJIMAS

Kištukinį lizdą naudokite tik pagal eksploatavimo instrukcijoje nuro

dytą paskirtį.

ĮSPĖJIMAS

Jei iš siurblio pradeda tekėti putų ar vandens, siurblį nedelsdami iš

junkite ir ištuštinkite rezervuarą. Priešingu atveju siurblys gali būti pažeistas.

DĖMESIO! Siurblį leidžiama laikyti tik patalpose. DĖMESIO! Reguliariai valykite skysčiams skirtus pripildymo lygio jutiklius ir tikrinkite, ar jie nepažeisti. Priešingu atveju gali būti pažeistas jų veikimas. ▷ Jei su siurbliu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Prijunkite siurblį prie tinkamai įžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su apsauginiu laidu. Prieš kiekvieną naudojimą patikrinkite siurblį, laidą ir laido kištuką. Nenaudokite siurblio, jei aptikote pažeidimų. Patys neatidarykite siurblio, jį remontuoti leidžiama tik kvalifikuotiems specialistams, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti siurbliai, laidai ir kištukai padidina elektros smūgio pavojų. Nepervažiuokite per kabelį ir jo nesuspauskite. Netraukite už laido, norėdami iš kištukinio lizdo ištraukti kištuką arba patraukti siurblį. Pažeisti laidai padidina elektros smūgio riziką. Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo. ▷ Pasirūpinkite geru vėdinimu darbo vietoje. ▷ Siurblį leidžiama remontuoti tik kvalifikuotam specialistui, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Taip galima garantuoti, jog siurblys išliks saugus naudoti.

ĮSPĖJIMAS

Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės

Priežiūros darbus, o taip pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys. Priešingu atveju pakenksite savo sveikatai.

Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite įkvėpti dulkių. Ant siurblio nesėdėkite. Priešingu atveju siurblį galite pažeisti. Atsargiai elkitės su maitinimo laidu ir siurbimo žarna. Priešingu atveju galite sužaloti kitus asmenis. Neplaukite siurblio tiesiai | jį nukreipta vandens srove. | siurblio viršutinę dalį patekęs vanduo padidina elektros smūgio riziką.

Žemiau pateikti simboliai gali būti svarbūs naudojant siurblį. Įsiminkite simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

Žemiau pateikti simboliai gali būti svarbūs naudojant siurblį. Įsiminkite simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

ĮSPĖJIMAS! Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima sunkiai susižaloti ir sužaloti kitus asmenis.

ĮSPĖJIMAS! Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, taip pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys. Priešingu atveju pakenksite savo sveikatai.

max.1L-Boxx max.15kg

L-Boxx ir turinio svoris turi neviršyti 15 kg

L-Boxx ir turinio svoris turi neviršyti 15 kg.

Siurblio, pvz., norėdami jį transportuoti, nekabinkite ant krano kablio. Siurblys nėra pritaikytas kabinti ant krano kablio. Iškyla sužalojimo ir pažeidimų pavojus.

Ant siurbio nesisėskite ir nelipkite. Priešingu atveju siurblys gali apvirsti ir gali būti pažeistas. Iškyla sužeidimo pavojus.

Automatinis siurblio įjungimo ir išjungimo įtaisas

Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių. Siurblys automatiškai įsijungia ir su uždelsa išsijungia.

Įjungimas

Siurbimas

Nusėdusių dulkių siurbimas

Turinio srauto kontrolė, kai žarnos skersmuo 15 mm

Turinio srauto kontrolė, kai žarnos skersmuo 22 mm

Turinio srauto kontrolė, kai žarnos skersmuo 35 mm

Min/Max

Tolygus siurbimo jėgos reguliavimas:

• Maksimali siurbimo galia tiems naudojimo atvejams, kai kyla daug dulkių
• Mažesnė siurbimo galia tiems naudojimo atvejams, kai kyla mažiau dulkių ir tam, kad, pvz., būtų galima reguliuoti įsiurbimo jėgą tarp prijungto elektrinio įrankio ir ruošinio paviršiaus (pvz., šlifuojant)

Duomenys apie prijungto elektrinio įrankio leidžiamąją prijungimo galią (priklausomai nuo šalies)

max. 2200W min. 100W

AFC

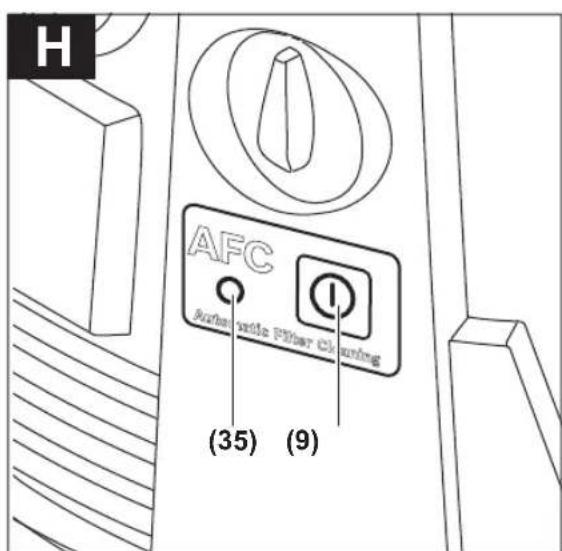

Automatinis filtro valymo įtaisas (AFC = Automatic Filter Cleaning)

Gaminio ir savybių aprašas

Naudojimas pagal paskirtį

Įrenginys yra skirtas medienos dulkėms bei nedegioms sausoms dulkėms, nedegiems skysčiams bei vandens ir oro mišiniui įtraukti, susiurbti, varyti ir atskirti. Siurblio techninės savybės, susijusios su dulkių surinkimu, yra patikrintos, jis atitinka M dulkių klasę. Jis skirtas naudoti sunkesnėmis sąlygomis verslo sektoriuje, pvz., pramonėje, meistrų dirbtuvėse ir cechuose.

M dulkių klasės siurblį pagal IEC/EN 60335-2-69 leidžiama naudoti tik sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė >0,1mg / m³ , susiurbti ir nusiurbti.

Siurblį naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jį visiškai įvaldę arba buvote atitinkamai instruktuoti.

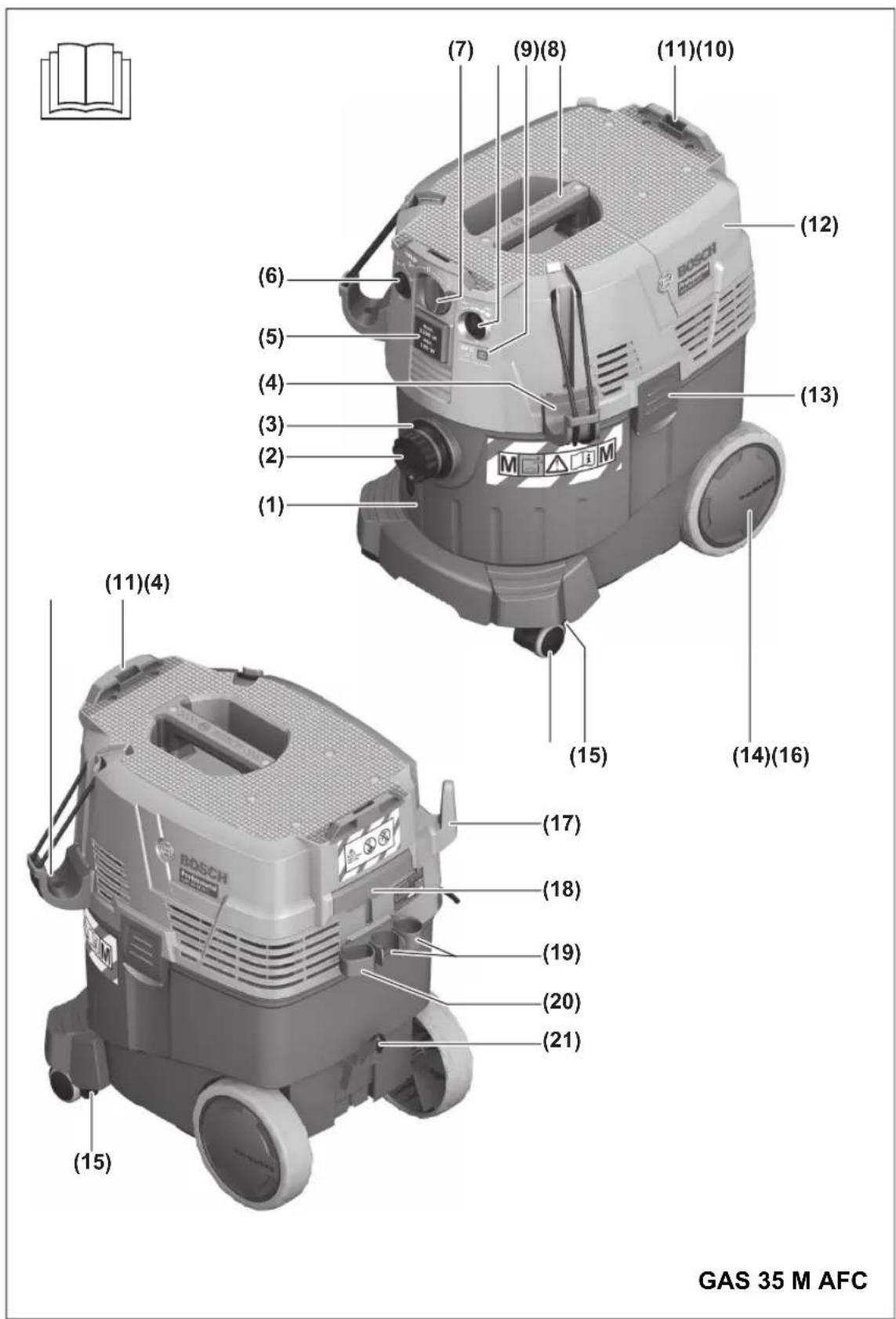

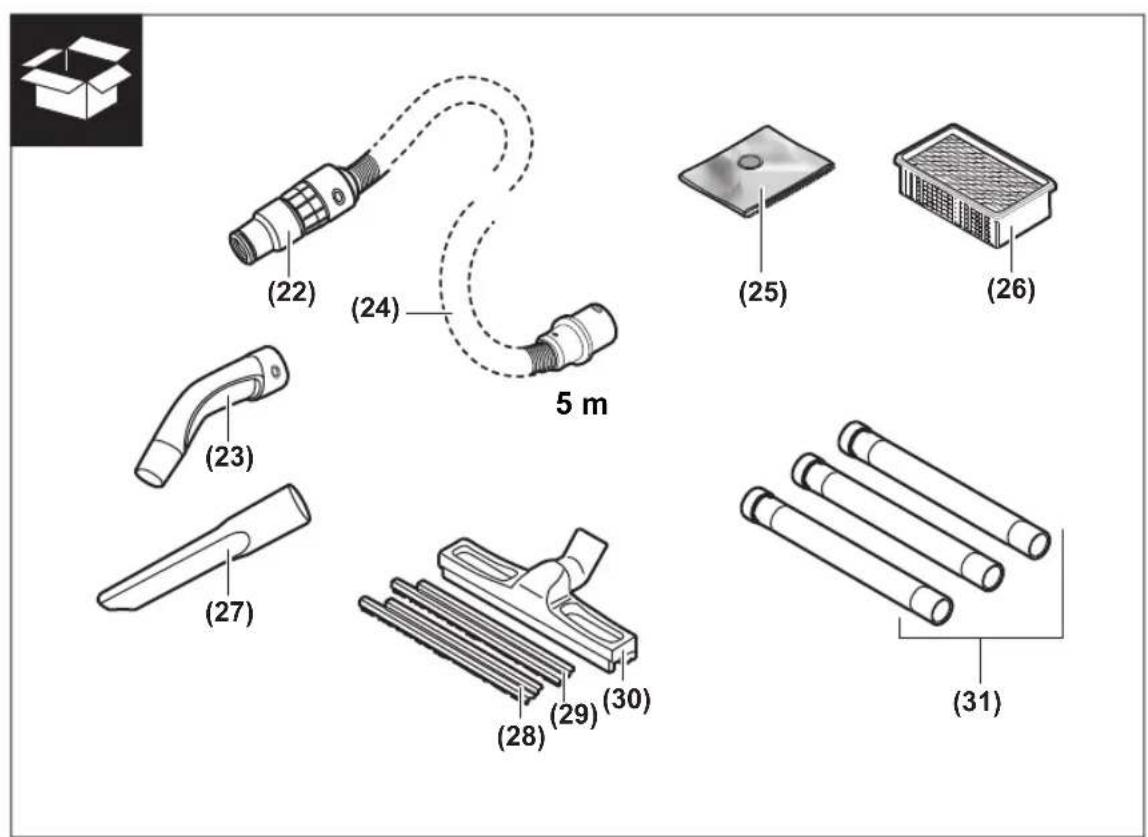

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemose nurodytus numerius.

(1) Rezervuaras (2) Nusiurbimo atvamzdžio kamštis (3) Žarnos tvirtinimo anga (4) Siurbimo žarnos laikiklis (5) Kištukinis lizdas elektriniam įrankiui (6) Turinio srauto reguliatorius (7) Veikimo režimų perjungiklis (8) Siurbimo galios reguliatorius (9) AFC mygtukas (10) Rankena prietaisui nešti

(11) L-Boxx įtvaras (12) Siurblio viršutinė dalis (13) Siurblio viršutinės dalies užraktas (14) Darbinis ratas (15) Vairuojamųjų ratukų stabdys (16) Vairuojamieji ratukai (17) Laido laikiklis (18) Filtro dangčio fiksuojamasis liežuvėlis (19) Siurbimo vamzdžio laikiklis (20) Laikiklis tarpiniam antgaliui/lenktam antgaliui (21) Laikiklis grindų antgaliui (22) Nusiurbimo adapteris (23) Lenktas antgalis (24) Siurbiamoji žarna (25) Šalinimo maišelis (26) Plokščias klostytas filtras (PES) (27) Antgalis tarpams siurbti (28) Guminė briauna (29) Šepečių juosta (30) Grindų antgalis (31) Siurbimo vamzdis (32) Įtvaras siurbimo žarnos laikikliui (33) Mygtukas (34) Papildoma oro anga (35) Kontrolinis LED (36) Filtro dangtis (37) Pripildymo lygio jutikliai

Techniniai duomenys

Skysciu ir sausu dulkiu siurblys GAS 35 M AFC
Gaminio numeris	3601 JC3 1.. 3601 JC3 170
Nominaloji jtampa V 220-240 110
Nominali naudojamoji galia W 1200 1000
Dažnis Hz 50-60 50-60
Bako talpa (bruto) I 35 35
Talpa neto (skystis) I 19 19
Dulkiu surinkimo maišelio türis I 19 19
Maks. išretinimasA)
-Siurblys hPa 230 211
-Turbina	hPa 254 242
Maks. oA)
-Siurblys	I/s	36 31
	m3/s	0,036 0,031
-Turbina	I/s	74 71
	m3/s	0,074 0,071
Maks. siurbimo galia	W 1380 1150

Skysčių ir sausų dulkių siurblys GAS 35 M AFC

Klostyto filtroplotas m	2	0,615	0,615
Dulkiy klasé M M
Svoris pagal „EPTA-Procedure 01:2014" kg 12,4 12,4
Apsaugos klasé / I / I		⊕
Apsaugos tipas IPX4 IPX4

A) Išmatuota su 0 35 mm ir 3 m ilgio siurbimo žarna

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Automatinis įjungimo ir išjungimo įtaisas

Nominalioji įtampa Maksimali galia Minimali galia

230V2200W100W

Duomenys apie prijungto elektrinio įrankio leidžiamąją prijungimo galią.

Šios tam tikrai šaliai skirtų modelių vertės gali skirtis. Prašome laikytis ant dulkių siurblio kištukinio lizdo pateiktų duomenų.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-69.

Pagal A skalę išmatuotas siurblio garso slėgio lygis tipiniu atveju yra 70 dB(A). Paklaida K = 3 dB. Triukšmo lygis darbo metu gali viršyti 80 dB(A).

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a_h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 60335-2-69:

a_h < 2,5 m/s², K = 1,5 m/s²

Montavimas

Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką.

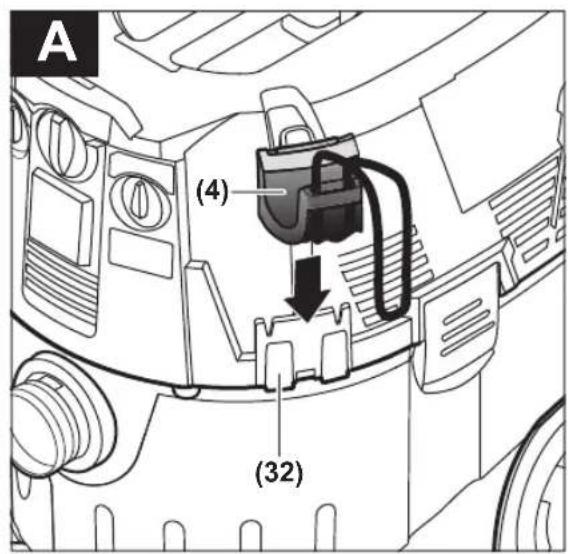

Laikiklio siurbimo žarnai montavimas (žr. A pav.)

• Laikiklį siurbimo žarnai (4) iš viršaus stumkite į jam skirtą įtvarą (32), kol jis užsifiksuos.

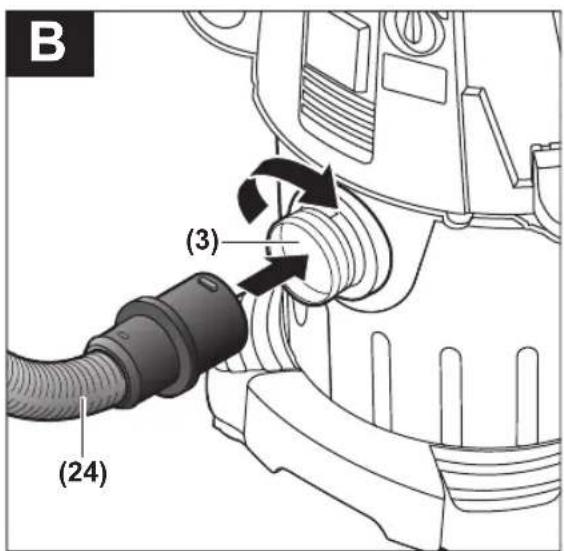

Siurbimo žarnos montavimas (žr. B pav.)

• Siurbimo žarną (24) įstatykite į žarnos tvirtinimo angą (3) ir sukite ją pagal laikrodžio rodyklę iki atramos.

Nuoroda: Dėl dulkių trinties siurbimo žarnoje ir papildomoje įrangoje siurbiant susidaro elektrostatinė įkrova, kurią naudotojas gali pajausti kaip statinę iškrovą (priklausomai nuo aplinkos įtakos ir kūno jautrumo).

Siurbiant smulkias dulkes ir sausas medžiagas, „Bosch“ rekomenduoja naudoti antistatinę žarną (papildoma įranga).

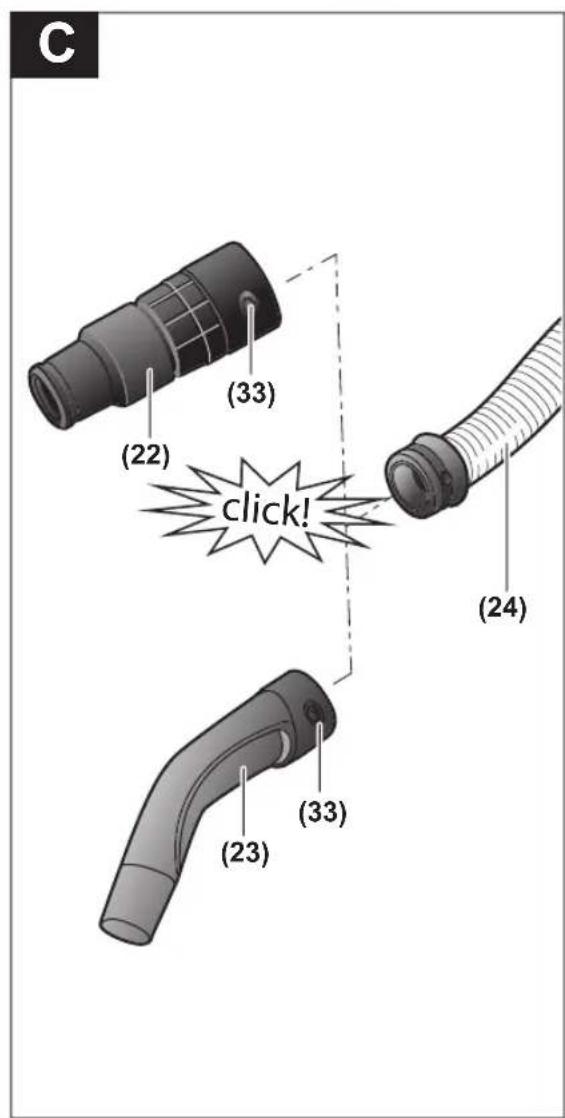

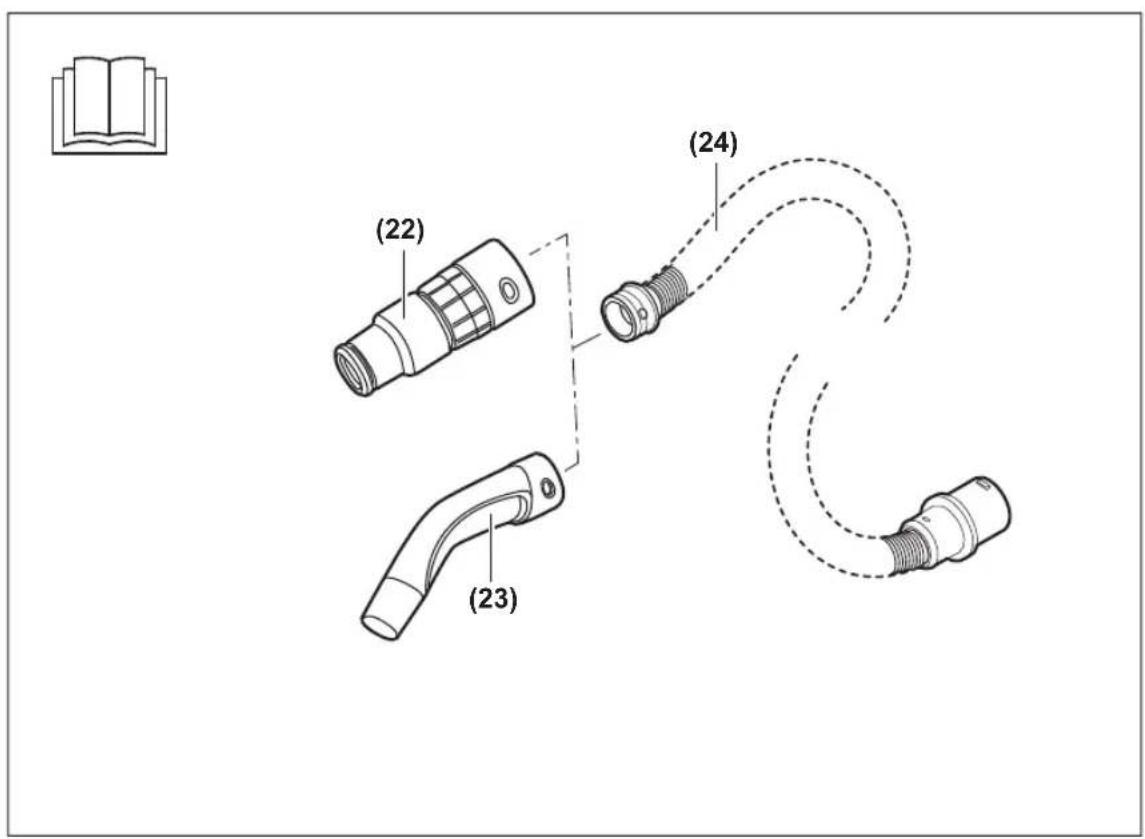

Siurbimo priedų montavimas (žr. C pav.)

Siurbimo žarna (24) yra su sąvaržų sistema, kuria galima prijungti siurbimo papildomą įrangą (nusiurbimo adapterį (22), lenktą antgalį (23)).

Nusiurbimo adapterio montavimas

Nusiurbimo adapterį (22) įstatykite ant siurbimo žarnos (24) – turite išgirsti, kaip užsifiksavo abu siurbimo žarnos mygtukai (33). Norėdami išmontuoti, į vidų spauskite mygtukus (33) ir atskirkite konstrukcines dalis.

Antgalių ir vamzdžių montavimas

• Lenktą antgalį (23) įstatykite ant siurbimo žarnos (24) – turite išgirsti, kaip užsifiksavo abu siurbimo žarnos mygtukai (33).
• Tada tvirtai ant lenkto antgalio (23) įstatykite pageidaujamą siurbimo papildomą įrangą (grindų antgalį, tarpų antgalį, siurbimo vamzdį ir kt.). Norėdami išmontuoti, į vidų spauskite mygtukus (33) ir atskirkite konstrukcines dalis.

Šalinimo maišelio arba dulkių surinkimo maišelio įdėjimas/išėmimas (sausų dulkių siurbimas) (žr. D1–D2 pav.)

Norint siurbti sausuoju būdu M dulkių klasės medžiagas, būtina naudoti šalinimo maišelį (25) arba dulkių surinkimo maišelį.

Jei siurbiamos medžiagos, kurių poveikio ribinės vertės nėra arba poveikio ribinė vertė ≥ 1 mg/m³ (atitinkančios dulkių klasę L), galima siurbti tiesiai į rezervuarą.

Nuoroda: jei naudojate popierinį filtruojamąjį maišelį, privalote, o jei naudojate neaustinės medžiagos filtruojamąjį maišelį, turite išjungti automatinį filtro valymo įtaisą (AFC) (žr. „Automatinis filtro valymo įtaisas (žr. H pav.)“, puslapis 267).

ĮSPĖJIMAS

Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės

priežiūros darbus, o taip pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą.

Nenaudokite siurblio, jei nėra visų filtravimo sistemos dalių. Priešingu atveju pakenksite savo sveikatai.

264 | Lietuvių

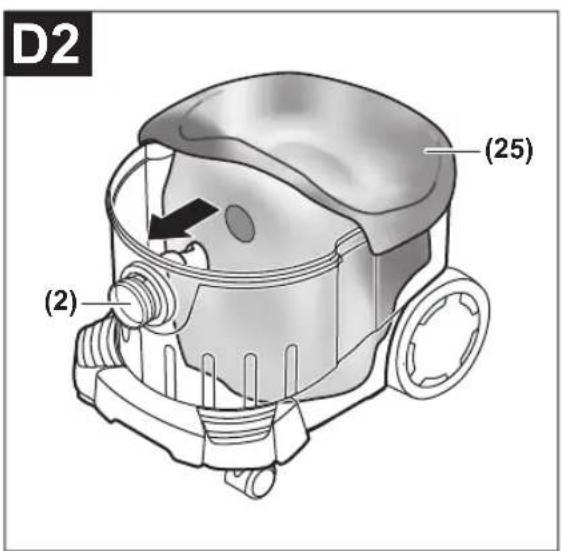

Šalinimo maišelio dėjimas

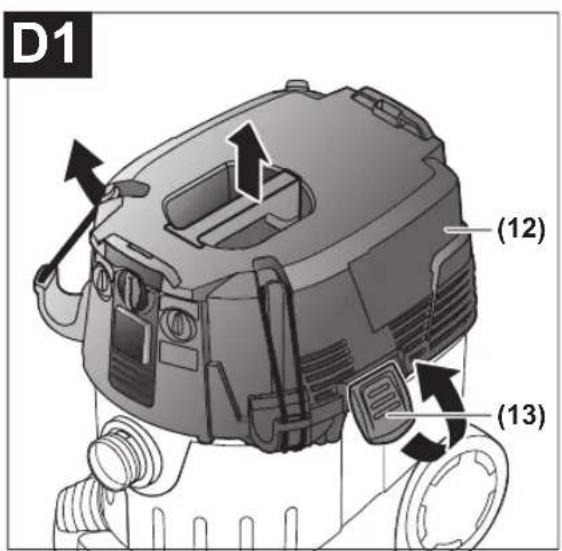

• Atspauskite užraktus (13) ir nuimkite siurblio viršutinę dalį (12).
• Šalinimo maišelį (25), pripildymo angą nukreipę pirmyn, įdėkite į rezervuarą (1).
• Pripildymo angą stumkite per jungiamąją jungę iki jungiamosios jungės įdubos.
• Įsitikinkite, kad šalinimo maišelis (25) yra visiškai prigludęs prie rezervuaro (1) vidinių sienelių. Likusia šalinimo maišelio (25) dalimi apgaubkite rezervuaro (1) kraštą. Uždėkite siurblio viršutinę dalį (12) ir užspauskite užraktus (13).

Šalinimo maišelio išėmimas ir uždarymas

• Atspauskite užraktus (13) ir nuimkite siurblio viršutinę dalį (12). Pilną šalinimo maišelį (25) nuimkite nuo jungiamosios jungės, traukdami jį atgal.
• Šalinimo maišelį (25), kad nepažeistumėte, atsargiai išimkite iš rezervuaro (1).

Stebėkite, kad šalinimo maišelio nebrauktumėte per jungiamąją jungę ar kitus aštrius daiktus.

Nuplėškite klijų dengiamąją juostelę ir šalinimo maišelį suklijuokite. Tada nuplėšę klijų dengiamąją juostelę apjuoskite šalinimo maišelį (25) po pripildymo anga.

Dulkių surinkimo maišelio keitimas/įdėjimas (papildoma įranga)

• Atspauskite užraktus (13) ir nuimkite siurblio viršutinę dalį (12). Pilną dulkių surinkimo maišelį nuimkite nuo jungiamosios jungės, traukdami jį atgal. Uždarykite dulkių surinkimo maišelio angą, t.y. atverskite dangtelį. Uždarytą dulkių surinkimo maišelį išimkite iš konteinerio (1). Naują dulkių surinkimo maišelį užmaukite ant siurblio jungiamosios jungės. Įsitikinkite, kad dulkių surinkimo maišelis per visą ilgį prigludęs prie konteinerio (1) vidinės sienelės. Uždėkite siurblio viršutinę dalį (12) ir užspauskite užraktus (13).

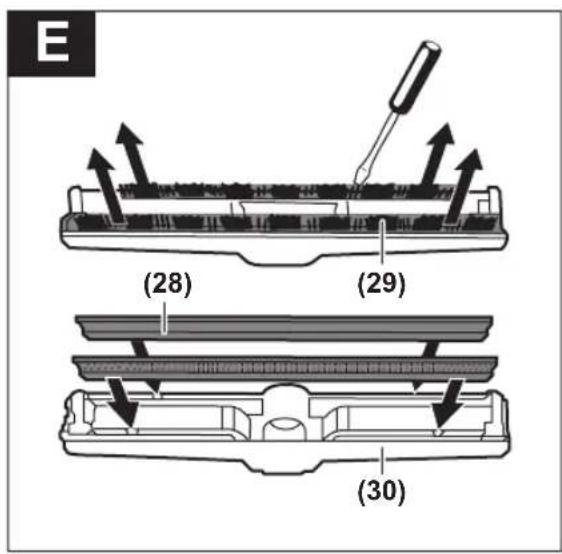

Guminių briaunų įdėjimas (skysčių siurbimas) (žr. E pav.)

Nuoroda: pralaidumo laipsnio (dulkių klasė M) nurodymai buvo pateikti tik sausajam siurbimui.

Specialiu įrankiu šepetėlio juostą (29) išimkite iš grindų antgalio (30). - Grindų antgalį (30) įstatykite gumines briaunas (28).

Nuoroda: Guminės briaunos struktūriniai paviršiai turi būti nukreipti į išorę.

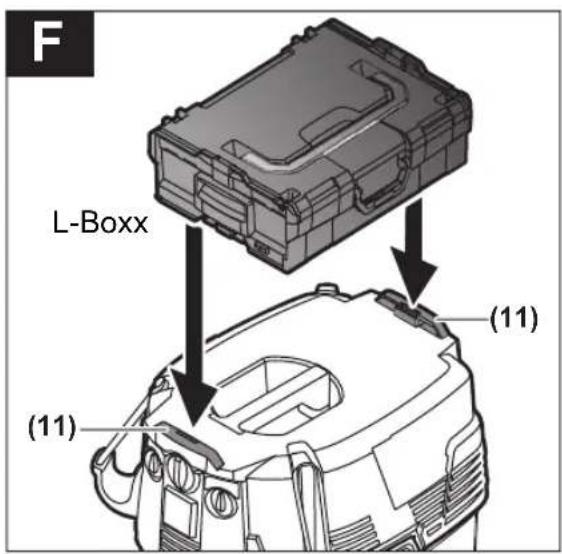

L-Boxx uždėjimas (žr. F pav.)

Norėdami siurblį transportuoti, siurblio papildomąją įrangą ir/arba elektrinį įrankį sandėliuoti taip, kad užimtų nedaug vietos, ant siurblio viršutinės dalies galite uždėti ir užfiksuoti L-BOXX.

Neneškite siurblio už užfiksuoto L-BOXX rankenos. Siurblys L-BOXX rankenai yra per sunkus. Iškyla sužalojimo ir pažeidimų pavojus.

Naudojimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomąją įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo.

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su siurblio firmine lentelėje nurodytais duomenimis. 230 V pažymėtus kroviklius galima jungti į 220 V įtampos elektros tinklą. Išsiaiškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

Siurblį leidžiama naudoti šioms medžiagoms susiurbti ir nusiurbti:

Dulkės, kurių poveikio ribinė vertė >0,1mg / m³

Sprogioje aplinkoje siurblį naudoti draudžiama.

Kad užtikrintumėte optimalią siurbimo galią, nuo siurblio viršutinės dalies (12) visada nuvyniokite visą siurbimo žarną (24).

Sausas dulkių siurbimas

Nusėdusių dulkių nusiurbimas

• Turinio srauto reguliatorių (6) nustatykite pagal naudojamos žarnos skersmenį. Norėdami siurblį įjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Siurbti“. Norėdami siurblį išjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Išjungti“.

Siurblys yra su turinio srauto kontrolės įtaisu. Turinio srauto kontrolės įtaisas, veikiant režimu „Siurbti“, nepriklausomai nuo turinio srauto reguliatoriaus (6), yra nustatytas fiksuotai 20 m/s vertei.

Jei turinio srauto vertė tampa mažesnė už šią, pvz., siurbimo žarnai įsiurbus nešvarumų, prisipildžius dulkių surinkimo maišeliui arba užsiteršus plokščiam klostymo filtrui, pasigirsta garsinis įspėjamasis signalas. Tokiu atveju siurblį išjunkite ir patikrinkite jį, kaip aprašyta skyriuje „Trikčių šalinimas“.

Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių (žr. G pav.)

• Jei panaudotas oras išleidžiamas atgal į patalpą, tai turi būti pakankama patalpos ventiliacijos norma (L). Laikykitės atitinkamų nacionalinių direktyvų.

Dulkių siurblyje yra integruotas kištukinis lizdas su apsauginiu kontaktu (5). Prie jo galite prijungti išorinį elektrinį įrankį. Neviršykite maksimalios leistinos prijungto elektrinio įrankio suminės galios.

Kad būtų užtikrintas pakankamas dulkių transportavimas nusiurbimo vietoje, prijungto elektrinio įrankio oro srautas („Airflow“) neturi nukristi žemiau minimalaus oro srauto.

Žarnos skersmuo Turinio srauto nustatomoji
	verte
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Turinio srauto reguliatorių (6) nustatykite pagal naudojamos žarnos skersmenį.
• Sumontuokite nusiurbimo adapterį (22) (žr. „Nusiurbimo adapterio montavimas“, Puslapis 265). Nusiurbimo adapterį (22) įstatykite į elektrinio įrankio nusiurbimo atvamzdį.

Nuoroda: Dirbant su elektriniais įrankiais, kurių oro tiekimas į siurbimo žarną yra mažas (pvz., su siaurapjūkliais, šlifuokliais ir pan.), reikia atidaryti papildomą oro angą (34), esančią ant nusiurbimo adapterio (22). Tik tada be problemų galės veikti automatinis filtro valymo įtaisas. Tuo tikslu sukite žiedą, dengiantį papildomą oro angą (34), kol anga pasidarys maksimali.

Norėdami įjungti automatinį įjungimo ir išjungimo įtaisą, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Automatinis įjungimo ir išjungimo įtaisas“. Esant šiam veikimo režimui, oro srautas atitinkamai pagal reguliatoriaus (6) nustatymą kontroliuojamas elektroniniu būdu. Tinkamai parinkus nustatymą užtikrinamas pakankamas dulkių transportavimas.

Norėdami įjungti siurblį, įjunkite prie kištukinio lizdo (5) prijungtą elektrinį įrankį. Siurblys paleidžiamas automatiškai. Norėdami baigti siurbti, išjunkite elektrinį įrankį. Kad iš siurbimo žarnos būtų išsiurbtos likusios dulkės, automatinio įjungimo ir išjungimo įtaiso veikimo iš inercijos funkcija dar veikia 15 sekundžių. Norėdami siurblį išjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Išjungti“.

Jei pasigirsta garsinis signalas, siurblį reikia patikrinti, kaip aprašyta skyriuje „Trikčių šalinimas“.

Skysčių siurbimas

Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, aliejaus, alkoholio, tirpiklių. Nesiurbkite karštų ar degančių dulkių. Nenaudokite siurblio

sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

Siurblį draudžiama naudoti kaip vandens siurblį. Siurblys yra skirtas oro ir vandens mišiniui susiurbti.

Nuoroda: pralaidumo laipsnio (dulkių klasė M) nurodymai buvo pateikti tik sausam siurbimui.

Darbo žingsniai prieš pradedant siurbti skysčius

- Jei reikia, naudokite šalinimo maišelį (25) arba dulkių surinkimo maišelį.

Nuoroda: kad būtų lengviau šalinti atliekas, siurbdami vandens ir kietų medžiagų mišinius naudokite filtruojamąjį maišelį šlapiam naudojimui (papildoma įranga), kuris atskiria skystį nuo kietų medžiagų.

• Į grindų antgalį (28) įdėkite guminę briauną (30) (žr. „Guminių briaunų įdėjimas (skysčių siurbimas)“ (žr. E pav.), Puslapis 266). - Išjunkite automatinį filtro valymo įtaisą (AFC) (žr. „Automatinis filtro valymo įtaisas“ (žr. H pav.), Puslapis 267).

Skysčių siurbimas

- Norėdami siurblį įjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Siurbti“.

Siurblys yra su pripildymo lygio jutikliais (37). Kai pasiekiamas maksimalus pripildymo lygis, siurblys išsijungia. Veikimo režimų perjungiklį (7) nustatykite ties simboliu „Išjungti“.

Nuoroda: siurbiant nelaidžius elektrai skysčius, pvz., gręžimo emulsijas, alyvas ir tepalus, siurblys, esant pilnam rezervuarui, neišsijungia. Pripildymo lygį reikia nuolat kontroliuoti ir rezervuarą laiku ištuštinti.

Jei siurbiant skysčius pasigirsta garsinis signalas, vadinasi, yra pakenkta siurblio veikimo saugumui. Nereikia imtis jokių trikties šalinimo priemonių.

- Norėdami siurblį išjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Išjungti“. - Norėdami siurblį transportuoti, žarnos tvirtinimo angoje (3) įsukite kamštį (2). - Ištuštinkite rezervuarą (1). Siekiant išvengti pelėsio susidarymo po skysčių siurbimo: - Išimkite plokščią klostytą filtrą (26) ir jį taip pat palikite, kad gerai išdžiūtų. - Nuimkite siurblio viršutinę dalį (12), atidenkite filtro dangtį (36) ir palikite, kad abu gerai išdžiūtų.

Automatinis filtro valymo įtaisas (žr. H pav.)

Esant automatiniam filtro valymui (AFC = Automatic Filter Cleaning), plokščias klostytas filtras (26) kas 15 sekundžių yra valomas oro srautu (pulsuojantis triukšmas).

Vėliausiai tada, kai nebepakanka siurbimo našumo, reikia įjungti filtro valymo funkciją.

Reguliariai naudojant filtro valymą, padidėja filtro eksploatavimo trukmė.

Norėdami pasiekti idealiausią filtro eksploatavimo trukmę, automatinį filtro valymo įtaisą deaktyvinkite tik išimtinais atvejais, pvz., siurbdami švarius skysčius arba naudodami popierinį filtruojamąjį maišelį.

268 | Lietuvių k.

Plokščias klostytas filtras su užterštu paviršiumi yra visiškai veiksmingas. Valyti klostyto filtro – jį iškratant ar prapučiant – nebūtina, taip darant jis netgi gali būti pažeistas.

Nuoroda: automatinis filtro valymo įtaisas gamykloje yra įjungtas.

Automatinį filtro valymo įtaisą įjungti ir išjungti galima tik tada, kai įrenginys veikia.

- AFC deaktyvinimas: Paspauskite AFC mygtuką (9). Kontrolinis LED (35) užgesta. - AFC suaktyvinimas: Paspauskite AFC mygtuką (9). Kontrolinis LED (35) šviečia žaliai.

Bent kartą metuose gamintojas ar įgaliotas asmuo privalo atlikti siurblio techninių savybių, susijusių su dulkių surinkimu, patikrinimą, pvz., ar nepažeistas filtras, ar siurblys sandarus, kaip veikia kontrolinis įtaisas.

M klasės siurblius, kurie buvo užterštoje aplinkoje, reikia nuvalyti iš išorės, o taip pat visas mašinos dalis arba apdoroti sandarinamosiomis medžiagomis. Atliekant techninės priežiūros ir remonto darbus visas užterštas dalis, kurių nebegalima tinkamai išvalyti, reikia šalinti. Šias dalis reikia šalinti nepralaidžiuose maišeliuose, laikantis tokių atliekų šalinimo taisyklių.

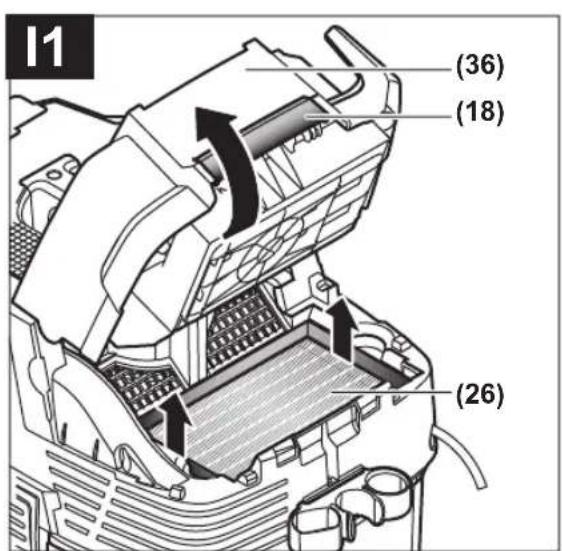

Plokščio klostyto filtro išėmimas/keitimas (žr. 11-12 pav.)

Siurbimo galia priklauso nuo filtro būsenos. Todėl filtrą reguliariai valykite.

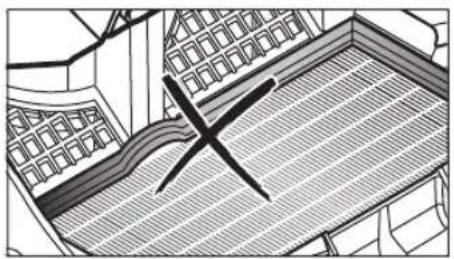

Pažeistą klostytą filtrą (26) nedelsdami pakeiskite.

- Patraukite fiksuojamąjį liežuvėlį (18) ir atidenkite filtro dangtį (36). - Paimkite plokščią klostytą filtrą (26) už viršutinio krašto ir traukdami į viršų išimkite. Drėgnu skudurėliu nuo filtro dangčio (36) briaunos pašalinkite dulkes ir nešvarumus, kurie nubyra išimant plokščią klostytą filtrą (26). PES ir PTFE plokščius klostytus filtrus galima praplauti tekančiu vandeniu. - Įstatykite naują ar išvalytą plokščią klostytą filtrą (26) ir patikrinkite, ar jis tinkamai įsistato. - Vėl uždarykite filtro dangtį (36) (turite išgirsti, kaip užsifiksuoja).

Konteinerio valymas

Konteinerį (1) retkarčiais išvalykite įprastu, neabrazyviniu valikliu ir palikite išdžiūti.

Pripildymo lygio jutiklių valymas (žr. J pav.)

Kartais išvalykite pripildymo lygio jutiklius (37).

• Atspauskite užraktus (13) ir nuimkite siurblio viršutinę dalį (12). Pripildymo lygio jutiklius (37) valykite minkštu skudurėliu. Uždėkite siurblio viršutinę dalį (12) ir užspauskite užraktus (13).

Sandėliavimas ir transportavimas (žr. K pav.)

Maitinimo laidą susukite ant laido laikiklio (17). Papildomą įrangą įstatykite į jai skirtus laikiklius: siurbimo vamzdžius (31) į laikiklius (19), tarpų antgalį (27) į laikiklį (20), grindų antgalį (30) į laikiklį (21). Atkabinkite siurbimo žarnos laikiklio (4) elastinius fiksatorius ir apsukite siurbimo žarną (24) aplink siurblį laikiklyje (4). Vėl užkabinkite elastinius fiksatorius.

L-Boxx užfiksuokite (11) įtvaruose. Kad išvengtumėte nugaros sužalojimų, prieš pradėdami siurblį transportuoti, išimkite pilną šalinimo maišelį ar pilną dulkių surinkimo maišelį arba išpilkite susiurbtus skysčius. Siurblį neškite tik laikydami už rankenos (10). Norėdami siurblį transportuoti, žarnos tvirtinimo angoje (3) įsukite kamštį (2). Siurblį pastatykite sausoje patalpoje ir imkitės priemonių, kad juo nesinaudotų pašaliniai asmenys. Norėdami užfiksuoti vairuojamuosius ratukus (16), paspauskite žemyn vairuojamųjų ratukų stabdį (15).

Triukčių šalinimas

Įvykus triukčiai (pvz., įtrūkus filtrui), siurblį reikia iš karto išjungti. Prieš įjungiant iš naujo, būtina pašalinti triuktį.

Gedimas Šalinimas

Nejsijungia siurbimo turbina. - Patikrinkite maitinimo laida, kištuka, saugiklj, kištuknj lizdā ir lygio pripilldymo ju-tiklius (37).
	Veikimo režimu perjungiklis (7) nustatyas ties „Automatis jungimo ir išjungimojtaisas“.
	- Veikimo režimu perjungiklj (7) nustatykite ties simboliu „Siurbtī“ arba jjunkite priekišukinio lizdo (5) prijungta elektrinj jrankj.
Išsijungia siurbimo turbina.	- Ištušinkite rezervuara (1).
Po rezervuaro ištušinimo nebejsijun-gia siurbimo turbina.	- Siurblj išjunkite ir 5 sekundes palaukite, po 5 sekundžić věl jjunkite.
	- Pripildymo lygio jutiklius (37) bei erdvć tarp pripilldymo lygio jutikliu (37) išvaly-kite šepetéliu.
Mažëja siurbimo galia.	- Pašalinkite kamšcius išsiurbimo antgaliu, siurbimo vamzdžić (31), siurbimo Žar-nos (24) ir plokšćio klostyto filtro (26).
	- Pakeiskite šalinimo maišelj (25) arba dulkić surinkimo maišelj.
	- Tinkamai užfiksuokite filtro dangtj (36).
	- Tinkamai užděkite siurblio viršutine dalj (12) ir užspauskite užraktus (13).
	- Pakeiskite plokšćia klostyta filtra (26).
Siurbiant prasiskverbia dulkić	- Patikrinkite, ar tinkamai jstatyatas plokšćias klostytas filtras (26).
	- Pakeiskite plokšćia klostyta filtra (26).
Nesuveikia automatinis išjungimo jtai-sas (skysčić siurbimas).	- Pripildymo lygio jutiklius (37) bei erdvć tarp pripilldymo lygio jutikliu (37) išvaly-kite šepetéliu.
	Jei skysčiaj nera laidüš elektrai arba jei susidaro putu, automatinis išjungimo jtaisasneveikia.
	- Nuolat tikrinkite pripilldymo lygi.
Pasigirsta jspējamasis signalas. Nustatyta per maža siurbimo galia.
	- Siurbimo galios regulatoriú (8) nustatykite ties didesne verte.
	Nustatytas netinkamas Žarnos skersmuo.
	- Turinio srauto regulatoriú (6) nustatykite tinkamam Žarnos skersmeniui.
	Užsikimšusi arba sulenkta siurbimo Žarna (24).
	- Pašalinkite kamstj arba ištiesinkite Žarna.
	Pilnas šalinimo maišelis/dulkić surinkimo maišelis.
	- Pakeiskite šalinimo maišelj (25) arba dulkić surinkimo maišelj.
	Užterstas plokšćias klostytas filtras (26).
	- Išvalykite arba, jei reikia, pakeiskite plokšćia klostyta filtra.
	Per prijungtá elektrinj jrankj cirkuliuoja nepakankamas oro srautas.
	- Atidarykite papildomā oro angä (34), esančić ant nusiurbimo adaptorizio (22):žiedć ant nusiurbino adaptorizio sukite tol, kol papildomā oro anga bus visiškai at-darya.
	- Jei yra: atidarykite elektrinio jrankio papildomā oro angä.
	Netinkamai veikia elektroninis kontrolères jtaisas.
	- Susisiekite su jgaliota Bosch klientu aptarnavimo tarnyba.
Neveikia automatinis filtro valymo jtai-sas.	- Suaktyvinkite filtro valyma (paspauskite AFC mygtuká (9)).
	- Prijunkite siurbimo Žarna (24).
Nepavyksta išjungti automatino filtro valymo jtaiso.	- Susisiekite su jgaliota Bosch klientu aptarnavimo tarnyba.
Nepavyksta jungti automatino filtro valymo jtaiso.	- Susisiekite su jgaliota Bosch klientu aptarnavimo tarnyba.

Papildoma įranga

Papildomos irangos numeris
Popierinis filtruojamasis maišelis (sausiems)	2 607 432 035
Naeustinës medžiagos filtruojamasis maišelis (drëgniemi)	2 607 432 037
Filtruojamasis maišelis šlapiajam naudojimui (slapiemi)	2 607 432 039
Šalinimo maišelis (PE) (sausiemi/slapiemi)	2 607 432 043

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis, prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firmos lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Siurblys, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskit siurblio į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami siurbliai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Ula u≤o

gj yaiui 0iun j

Jg"Jsu" CooL (SgJ J7) SjLac

joo (37) 120g slu o si

golga ggla sju jsl a u cog dili

(7) SjSoc gjl lai jLg w

J 1 Jg"JJgS gol" co

(jcgtjul) cwwuol uo ploim:diSj

jg jdoisi (m g 1g jg)

CgB Cgog. gow oj golda dboo u g

Jggo dabao g gwhuiS duuom uuyu

∴ S ΔBCD = S ΔCOD + S ΔBDO - S ΔBOC

jg jssu w gds

jui .sJsi sJi o si So sJla iu So

CwJgjGgQgQgolq

.
