Termék típusa	Víz- és porporszívó
Márka	Bosch
Modell	GAS 35 AFC
Névleges feszültség	220-240 V (110 V-os modell elérhető)
Frekvencia	50-60 Hz
Névleges felvett teljesítmény	1 200 W (1 000 W 110 V esetén)
Tartály bruttó űrtartalma	35 L
Nettó űrtartalom (folyadékok)	19 L
Porgyűjtő zsák térfogata	19 L
Maximális depresszió (porszívó)	230 hPa
Maximális depresszió (turbina)	254 hPa
Maximális légáramlás (porszívó)	36 L/s (0,036 m³/s)
Maximális légáramlás (turbina)	74 L/s (0,074 m³/s)
Maximális szívóteljesítmény	1 380 W
Redőzött szűrő aktív felülete	0,615 m²
Szűrési osztály	M (IEC/EN 60335-2-69 szerint)
Tömeg (EPTA 01:2014 szerint)	12,4 kg
Védettségi fokozat	IPX4
Hangnyomásszint	70 dB(A) (tipikus), K = 3 dB
Rezgés (teljes érték)	< 2,5 m/s²
Automatikus szűrőtisztítás	AFC (Automatic Filter Cleaning) be-/kikapcsolható
Kézi szerszám csatlakozóaljzata	Igen, földeléssel, max. teljesítmény 2 200 W (230 V)
Kompatibilis tömlőátmérők	15 mm, 22 mm, 35 mm
Szívható anyagok	Száraz por (L/M osztály), nem gyúlékony folyadékok, levegő-víz keverékek
Szűrő karbantartása	Kézi vagy automatikus tisztítás AFC-vel; vízzel öblíthető (PES/PTFE)
Biztonsági funkciók	Automatikus leállítás teli tartály esetén (folyadékok), légáramlás-felügyelet, szintérzékelés

Gyakran ismételt kérdések - GAS 35 AFC BOSCH

Mi a Bosch GAS 35 AFC porszívó szűrési osztálya?

A porszívó M osztályú besorolású az IEC/EN 60335-2-69 szerint, alkalmas káros porokhoz, amelyek expozíciós határértéke ≥ 0,1 mg/m³.

Szívhatok folyadékokat ezzel a porszívóval?

Igen, szívhat nem gyúlékony folyadékokat, például vizet, fúróemulziókat, olajokat. Vegye ki a porgyűjtő zsákot, és helyezze be a tömítőajkakat. Folyadékok szívásakor kapcsolja ki az AFC-t.

Hogyan működik az automatikus szűrőtisztítás (AFC)?

Az AFC 15 másodpercenként légáramlásokkal tisztítja a redőzött szűrőt. A porszívó működése közben az AFC gombbal (9) kapcsolható be/ki. A zöld jelződióda jelzi a bekapcsolást.

Mikor kell kicserélni a lapos redőzött szűrőt?

Cserélje ki, ha sérült, vagy ha a szívóteljesítmény tisztítás ellenére csökken. A PES/PTFE szűrők vízzel öblíthetők. Csere után ügyeljen a szűrőfedél pontos visszahelyezésére.

Mekkora a tartály űrtartalma és a zsák térfogata?

A tartály bruttó űrtartalma 35 L (nettó 19 L folyadékok esetén). A porgyűjtő zsák térfogata 19 L. Száraz anyagokhoz használjon eldobható vagy porgyűjtő zsákot.

Használhatom a porszívót kéziszerszámokkal?

Igen, a földelt csatlakozóaljzatnak (5) köszönhetően. Állítsa a kapcsolót 'Automatikus be-/kikapcsolás' állásba. A porszívó a szerszámmal együtt indul, és 15 másodperc után leáll.

Milyen tartozékok állnak rendelkezésre ehhez a porszívóhoz?

Eredeti tartozékok: papír szűrőzsák (2 607 432 035), nem szőtt anyagú (2 607 432 037), folyadék szűrőzsák (2 607 432 039), eldobható zsák (2 607 432 043). Antisztatikus tömlő és egyéb tartozékok opcionálisan elérhetők.

Hogyan kell karbantartani a folyadékszint-érzékelőket?

Rendszeresen tisztítsa meg az érzékelőket (37) egy puha ruhával. Vegye le a porszívó felső részét, tisztítsa meg az érzékelőket és a köztük lévő teret. A rendszeres tisztítás megakadályozza az automatikus leállítás hibáit.

Mit tegyek, ha hangos figyelmeztető jelzés hallatszik?

A jelzés elégtelen légáramlást jelez. Ellenőrizze: a légáramlás beállítását (tömlőátmérő), nincs-e dugulás, teli porgyűjtő zsákot, eltömődött szűrőt. Szükség esetén nyissa ki a másodlagos levegőnyílást.

Hogyan szállítsam és tároljam a porszívót?

Ürítse ki a tartályt, vagy vegye ki a teli zsákot. Tekerje fel a kábelt a kábeltartóra. Tegye a tartozékokat a rögzítőikbe. A fogantyúval (10) vigye. Csavarja fel a dugót (2) a szívócsonkra. Rögzítse a forgókerekeket a fékkel (15). Száraz helyen tárolja.

HASZNÁLATI ÚTMUTATÓ GAS 35 AFC BOSCH

• Sítóvy kabel naviñte na drázak kabelu (17).

Cestina1 141

-Nasad'te prisluenstvi do urcenych drzaku: saci trabky (31)do drzaku (19), stberinovou hubici (27)do drzaku (20), podlahovou hubici (30) do drzaku (21). -Otevretel elastické pasky drzaku saci hadice (4) a saci hadici (24) vlozte do drzaku (4) okolo horniho dlu vysavace.

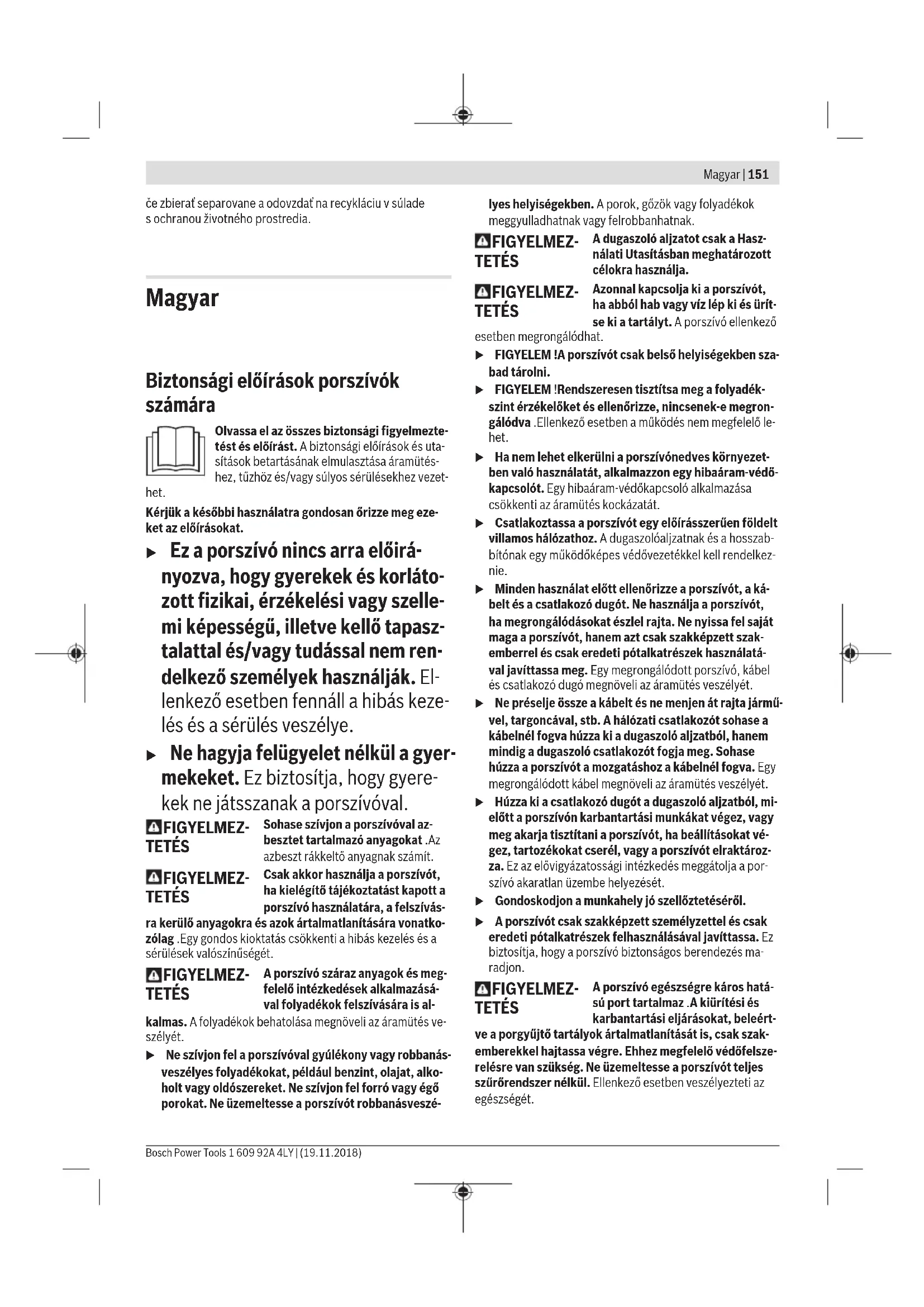

Biztonsagi eloirasok porszivok szamara

Olvassa el az osszesBiztonsagi figyelmezte t est es elorast.Abiztonsagi eloirasok es utasitaksok betartasanak emulasztasa aramuteshez,tuzhoes/vagy sulyos serulisekhezvezet

het.

Kérjuk a késöbbi hasznalatra gondosan orizze meg eze ket az elóirásokat.

Ez a porszivo nincs arra eloiranyozva, hogy gyerekek es korlatozott fizikai, erzekelési vagy szellem képességu, illetve kello tapasztalattalés/vagy tudással nem rendelkező személyek használják. Ellenkező esetben fennáll a hibás kezelés és a sérüles veszelye.

Ne hagyja felügyelet nélkül a gyermeketak. Ez biztosítja, hogy gyerekek ne jatsszanak a porszívoval.

FIGYELMEZ-TETES

Sohase szívjon a porszívoval azbesztet tartalmazó anyagokat. Azazbeszt rákkelő anyagnak számít.

FIGYELMEZ-TETES

Csak akkor hasznalja a porszivot, ha kielegtto tajekoztatast kapott a porszivo hasznalatara, a felszivas

ra keruló anyagokra es azok artilmatlanitára vonatko-zolag. Egy gondos kioktatás csökkenti a hibás kezelés és a sérlüleşkalószinúsegét.

FIGYELMEZ-TETES

A porszívó száraz anyagok és megfelelő intézkedések alkalmazásával folyadékok felszívására is alkalmas.

A folyadékok behatolása megnöveli az áramütés veszélyét.

Ne szívjon fel a porszívóval gyúlékony vagy robbanásveszélyes folyadékokat, például benzint, olajat, alkoholt vagy oldószereket. Ne szívjon fel forró vagy égő porokat. Ne üzemeltesse a porszívót robbanásveszélyes helyiségekben.

A porok, gőzök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak.

FIGYELMEZTETÉS

A dugaszoló aljzatot csak a Használati Utasításban meghatározott célokra használja.

FIGYELMEZTETÉS

Azonnal kapcsolja ki a porszívót, ha abból hab vagy víz lép ki, és ürítse ki a tartályt. A porszívó ellenkező esetben megrongálódhat.

Ellenkező esetben megrongálódhat.

FIGYELEM! A porszívót csak belső helyiségekben szabad tárolni.

FIGYELEM! Rendszeresen tisztítsa meg a folyadékszint-érzékelőket, és ellenőrizze, nincsenek-e megrongálódva. Ellenkező esetben a működés nem megfelelő lehet.

Ha nem lehet elkerülni a porszívó nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Csatlakoztassa a porszívót egy előírás szerint földelt villamos hálózathoz. A dugaszolóaljzatnak és a hosszabbítónak egy működőképes védővezetékkel kell rendelkeznie.

Minden használat előtt ellenőrizze a porszívót, a kábelt és a csatlakozó dugót. Ne használja a porszívót, ha megrongálódásokat észlel rajta. Ne nyissa fel saját maga a porszívót, hanem azt csak szakképzett szakemberrel és csak eredeti pótalkatrészek használatával javíttassa meg. Egy megrongálódott porszívó, kábel és csatlakozó dugó megnöveli az áramütés veszélyét.

Ne préselje össze a kábelt, és ne menjen át rajta járművel, targoncával, stb. A hálózati csatlakozót sohase a kábelnél fogva húzza ki a dugaszolóaljzatból, hanem mindig a dugaszoló csatlakozót fogja meg. Sohase húzza a porszívót a mozgatáshoz a kábelnél fogva. Egy megrongálódott kábel megnöveli az áramütés veszélyét.

Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatossági intézkedés megakadályozza a porszívó akaratlan üzembe helyezését.

Gondoskodjon a munkahely jó szellőztetéséről.

A porszívót csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a porszívó biztonságos berendezés maradjon.

FIGYELMEZTETÉS

A porszívó egészségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleértve

a porgyűjtő tartályok ártalmatlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védőfelszerelésre van szükség. Ne üzemeltesse a porszívót teljes szűrőrendszer nélkül. Ellenkező esetben veszélyezteti az egészségét.

Az üzembevétel előtt ellenőrizze a szívótömlő kifogástalan állapotát. Ehhez hagyja a szívótömlőt a porszívóra szerelve, nehogy az akaratlanul port bocsásson ki. Ellenkező esetben Ön belélegezheti a port. Ne üljön rá a porszívóra. Ezzel megrongálhatja a porszívót. Óvatosan használja a hálózati csatlakozó kábelt és a szívótömlőt. Ezekkel más személyeket veszélyeztethet.

Ne tisztítsa a porszívót közvetlenül ráirányított vízsugárral. Ha víz hatol be a porszívó felső részébe, ez megnöveli az áramütés veszélyét.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön porszívójának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a porszívó jobb és biztonságosabb használatában.

Szimbólumok és magyarázatuk

FIGYELMEZTETÉS! Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

M osztályú porszívó az IEC/EN 60335-2-69 szabvány szerint >0,1mg / m³ -nél nagyobb expozíciós határértékű egészségre ártalmas porok száraz porszívózására

FIGYELMEZTETÉS! A porszívó egészségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleértve a porgyűjtő tartályok ártalmatlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védőfelszerelésre van szükség. Ne üzemeltesse a porszívót teljes szűrőrendszer nélkül. Ellenkező esetben veszélyezteti az egészségét.

max. 1 L-Boxx, max. 15 kg

Legfeljebb csak egy L-Boxx-ot pattintson rá.

Ne akassza fel a porszívót, például a szállításhoz, egy daruhorogra. A porszívót nem lehet daruval felemelni vagy szállítani. Ellenkező esetben sérülésveszély és megrongálódási veszély áll fenn.

Ne üljön rá és ne álljon rá a porszívóra. A porszívó ellenkező esetben felbillenhet és megrongálódhat. Különben sérülésveszély áll fenn.

Start-/Stop-automatika

Működő elektromos kéziszerszámok által létrehozott por elszívása. A porszívó automatikusan bekapcsolódik és bizonyos késleltetéssel kikapcsol.

Kikapcsolás

Szívás

Lerakódott porrétegek felszívása

Térfogatáram-felügyelet egy 15 mm-es tömlőátmérőhöz

Térfogatáram-felügyelet egy 22 mm-es tömlőátmérőhöz

Térfogatáram-felügyelet egy 35 mm-es tömlőátmérőhöz

Szimbólumok és magyarázatuk

Min/Max

A szívóerő fokozatmentes szabályozása:

Maximális szívási teljesítmény az erős porképződéssel járó alkalmazásokhoz; csökkentett szívási teljesítmény a gyengébb porképződéssel járó alkalmazásokhoz, és például a csatlakoztatott elektromos kéziszerszám és a munkadarab felülete közötti szívóerő szabályozására (például csiszolásnál)

max. 2200 W, min. 100 W

A berendezéshez csatlakoztatott elektromos kéziszerszám megengedett csatlakoztatási teljesítménye (ez országoktól függően különböző lehet)

AFC

Automatikus szűrőtisztítás (AFC = Automatic Filter Cleaning)

A termék és a teljesítmény leírása

Rendeltetésszerű használat

A berendezés faforgács, nem éghető száraz porok, nem éghető folyadékok és víz-levegő-keverékek felszívására, továbbítására és szétválasztására szolgál. A porszívó portechnikai szempontból ellenőrzésre került és megfelel az M porosztálynak. A berendezés az ipari alkalmazás során, tehát például kisipari és ipari vállalatoknál vagy műhelyekben való alkalmazásra is alkalmas.

Az M osztályú porszívókat az IEC/EN 60335-2-69 szerint csak ≥ 0,1 mg/m³-nél nagyobb expozíciós határértékű, egészségre ártalmas porok fel- vagy elszívására szabad használni.

Csak akkor használja a porszívót, ha teljes mértékben meg tudja becsülni és minden korlátozás nélkül végre tudja hajtani az összes funkciót, vagy ha ehhez megfelelő utasításokat kapott.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a porszívó ábrájának az ábrákat tartalmazó oldalon.

(1) Tartály (2) Lezáró dugó az elszívó csatlakozás számára (3) Tömlő felfogó egység (4) Elszívó tömlő tartó (5) Dugaszoló aljzat az elektromos kéziszerszám számára (6) Térfogatáram szabályozó (7) Üzemmód-kapcsoló (8) Szívóteljesítmény szabályozó (9) AFC-gomb

(10) Fogantyú (11) L-Boxx felfogó egység (12) A porszívó felső része (13) A porszívó felső részének zárja (14) Futókerek (15) Bolygókerék (16) Bolygókerék (17) Kábeltartó (18) A szűrő fedél lezárófüle (19) Elszívócső tartó (20) Tartó a résszívó fej / a görbe fúvóka számára (21) Tartó a padlószívó fej számára (22) Elszívó-adapter (23) Hajlított fúvóka (24) Szívótömlő (25) Poreltávolító zsák (26) Lapos redős szűrő (PES) (27) Résszívó fej (28) Gumiperem (29) Kefeszalag (30) Padlószívó fej (31) Szívócső (32) Felfogó egység az elszívó tömlő-tartó számára (33) Nyomógomb (34) Hamislevegő nyílás (35) Ellenőrző LED (36) Szűrő fedél (37) Töltési szint érzékelők

154 | Magyar

Műszaki adatok

Nedves / száraz elszívő berendezés GAS 35 M AFC
Rendelési szám		3601 JC3 1.. 3601 JC3 170
Névleges feszültseg V 220-240 110
Névleges felvett teljesítmény W 1200 1000
Frekvencia Hz 50-60 50-60
Tartályterfogat (bruttó) | 35 35
Netto térfogat (folyadék) | 19 19
A porygýjú tő zacskó befogadóképessége | 19 19
max. vákuumA)
-Porszívő hPa 230 211
-Turbina	hPa 254 242
max. átfolyási mennyiségA)
-Porszívő	l/s	36	31
	m³/s	0,036	0,031
-Turbina	l/s	74	71
	m³/s	0,074	0,071
max. szívási teljesítmény	W 1380 1150
A redões szűrő felülete	m²	0,615	0,615
Porosztály		M	M
Súly az „EPTA-Procedure 01:2014" (2014/01 EPTA-el-járás) szerint	kg	12,4	12,4
Érintésvédelmi osztály		±/I	±/I
Védelmi osztály		IPX4	IPX4

A) egy 0 35 mm átmérőjű és 3 m hosszúságú elszívó tömlővel mérve A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.

Start-/Stop-automatika

Névleges feszültség	maximális teljesítmény	minimális teljesítmény
230 V	2200 W	100 W

A berendezéshez csatlakoztatott elektromos kéziszerszám megengedett csatlakoztatási teljesítménye. Más országspecifikus modelleknél ezek az értékek eltérők lehetnek. Kérjük, vegye figyelembe a porszívó aljzatán megadott adatokat.

A zajkibocsátási értékek a EN 60335-2-69 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-besorolású hangnyomásszintje tipikus esetben 70 dB(A). A szórás, K = 3 dB. A munkavégzés alatti zajszint túllépheti a 80 dB(A) értéket.

Viseljen fülvédőt!

A rezgési összértékek, a (a három irány vektorösszege) és a K szórás EN 60335-2-69 szabvány szerint meghatározott értéke a<2,5 m/s², K=1,5 m/s².

Összeszerelés

A porszívón végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Az elszívótömlő tartójának felszerelése (lásd az A ábrát)

-Tolja bele a (4) elszívó tömlő tartót felülről erőteljesen az előirányzott (32) felvevőegységbe, amíg az bepattan a helyére.

Az elszívótömlő felszerelése (lásd a B ábrát)

Tegye fel a (24) elszívótömlőt a (3) tömlőcsatlakozóra és forgassa el ütközésig az óramutató járásával megegyező irányba.

Megjegyzés: A porszívás során a pornak a szívótömlőben és a tartozékokban fellépő súrlódása következtében elektrosztatikus feltöltődés jön létre, amelyet a kezelő statikus kisülésként (a környezet befolyásától és a kezelő érzékenységétől függően) megérezhet.

A finom porok és száraz anyagok felszívásához a Bosch alapvetően egy antisztatikus elszívó tömlő (tartozék) használatát javasolja.

A porszívó tartozékok felszerelése (lásd a C ábrát)

A (24) elszívócső egy Clip-rendszerrel van felszerelve, amellyel a porszívó tartozékait ((22) elszívó-adapter, (23) hajlított fúvóka) lehet csatlakoztatni.

Az elszívó adapter felszerelése

- Tolja rá a (22) elszívóadaptert a (24) elszívó tömlőre, amíg az elszívó tömlő mindkét (33) nyomógombja hallhatóan bepattan. - A leszereléshez nyomja befelé mindkét (33) nyomógombot és húzza szét az alkatrészeket.

A fúvókák és csövek felszerelése

- Tolja rá a (23) görbe fúvókát a (24) elszívó tömlőre, amíg az elszívó tömlő mindkét (33) nyomógombja hallhatóan bepattan. - Ezután erőteljesen tolja rá a kívánt elszívó tartozékot (padlófúvóka, résszívó fej, szívócső stb.) a (23) görbe fúvókára. - A leszereléshez nyomja befelé mindkét (33) nyomógombot és húzza szét az alkatrészeket.

A poreltávolító zsák vagy porgyűjtő zacskó behelyezése/kivétele (száraz anyagok felszívása) (lásd a D1-D2 ábrát)

Az M porosztály előírásainak megfelelő anyagok száraz elszívásához egy (25) poreltávolító zsákot vagy porgyűjtő zacskót kell használni.

Amennyiben 1mg / m³-nál nagyobb expozíciós határértékű anyagokat szív fel (az L porosztálynak megfelelően), akkor közvetlenül a tartályba is fel lehet szívni az anyagot.

Megjegyzés: Egy papír szűrőzacskó alkalmazása esetén az automatikus szűrőtisztítást (AFC) ki kell kapcsolni, egy flíz szűrőzacskó alkalmazása esetén pedig célszerű kikapcsolni (lásd „Automatikus szűrőtisztítás” (lásd a H ábrát), 157. oldal).

FIGYELMEZTETÉS

A porszívó egészségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleértve

a porgyűjtőtartályok ártalmatlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védőfelszerelésre van szükség. Ne üzemeltesse a porszívót teljes

szűrőrendszer nélkül. Ellenkező esetben veszélyezteti az egészségét.

A poreltávolító zsák behelyezése

- Nyissa ki a (13) zárakat, és vegye le a porszívó (12) felső részét. Tegye bele a (25) poreltávolító zsákot a betöltőnyílással előrefelé a (1) tartályba. - Húzza át a betöltőnyílást a csatlakozó karima bemélyedésébe. - Gondoskodjon arról, hogy a (25) poreltávolító zsák teljesen felfeküdjön a (1) tartály belső falaira. - Húzza rá a (25) poreltávolító zsák kiálló részét a (1) tartály szélére. - Tegye fel a porszívó (12) felső részét, és zárja le a (13) zárakat.

A poreltávolító zsák kivétele és bezárása

- Nyissa ki a (13) zárakat, és vegye le a porszívó (12) felső részét. - Húzza le hátrafelé a megtelt (25) poreltávolító zsákot a csatlakozó karimáról. - Óvatosan vegye ki a (25) poreltávolító zsákot, anélkül, hogy az megsérülne, a (1) tartályból. Ügyeljen ekkor arra, hogy a poreltávolító zsák ne dörzsölődjön hozzá a csatlakozó karimához vagy más éles tárgyhoz. - Húzza le a ragasztószalag burkolatot, és ragassza le a poreltávolító zsákot. Ezután húzza össze a (25) poreltávolító zsákot a betöltőnyílás alatt, ehhez használja a lehúzott ragasztószalag burkolatot.

A porzsák kicserélése/behelyezése (tartozék)

- Nyissa ki a (13) zárakat, és vegye le a porszívó (12) felső részét. - Húzza le hátrafelé a megtelt porzsákot a csatlakozó karimáról. A fedél áthajtásával zárja le a porzsák nyílását. Vegye ki a lezárt porzsákot a (1) tartályból. - Húzza rá az új porzsákot a porszívó csatlakozó karimájára. Gondoskodjon arról, hogy a porzsák teljes hosszában felfeküdjön a (1) tartály belső falára. - Tegye fel a porszívó (12) felső részét, és zárja le a (13) zárakat.

A gumiperem behelyezése (nedves elszívás) (lásd az E ábrát)

Figyelem: Az áteresztési fokkal (M porosztály) kapcsolatos követelmények teljesítése csak száraz elszívásra van bizonyítva.

- Emelje ki a (29) kefeszalagot egy megfelelő szerszámmal a (30) padlószívó fejből. Tegye be a (28) gumiperemeket a (30) padlószívó fejbe.

Megjegyzés: A gumiperemek strukturált oldalának kifelé kell mutatnia.

156 | Magyar

Az L-Boxx rápatttintása (lásd az F ábrát)

• Pattintsa rá az L-Boxx-ot a (11) felfogó egységre.

A porszívó szállításához és a porszívó tartozékok és/vagy az elektromos kéziszerszám kis helyen történő tárolásához a porszívó felső részére rá lehet pattintani egy L-Boxx-ot.

Ne vigye a porszívót a rápatttintott L-Boxx tartófogantyújánál fogva. A porszívó túl nehéz az L-Boxx tartófogantyúja számára. Ellenkező esetben sérülésveszély és megrongálódási veszély áll fenn.

Üzemeltetés

Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatossági intézkedés meggátolja a porszívó akaratlan üzembe helyezését.

Üzembe helyezés

Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a porszívó típustábláján található adatokkal. A 230 V-os töltőkábeleket 220 V hálózati feszültségről is szabad üzemeltetni. Kérjük, tájékozódjon az Ön országában az egészségre ártalmas porok kezelésére vonatkozó előírásokról/törvényekről.

A porszívót csak az alábbi anyagok felszívására és elszívására szabad használni:

• Porok, amelyek expozíciós határértéke ≥ 0,1 mg/m³

A porszívót alapvetően nem szabad robbanásveszélyes helyiségekben használni.

Egy optimális elszívási teljesítmény biztosítására a (24) szívótömlőt mindig teljesen le kell tekerni a porszívó (12) felső részéről.

Száraz porszívás

Lerakódott por felszívása

• Állítsa be az alkalmazásra kerülő tömlő átmérőjének megfelelően a (6) térfogatáram-szabályozót.

- A porszívó bekapcsolásához állítsa a (7) üzemmód-kapcsolót a „Porszívás” jelére.

- A porszívó kikapcsolásához állítsa a (7) üzemmód-kapcsolót a „Kikapcsolás” jelére.

Az elszívó berendezés egy térfogatáram-felügyelettel van felszerelve. A térfogatáram-felügyelet az „Elszívás” üzemmódban rögzített módon be van állítva egy 20 m/s értékre, ez az érték független a (6) térfogatáram-szabályozó helyzetétől. Ha a tényleges érték ezen érték alá süllyed, például ha a szívótömlőben szennyeződések halmozódtak fel, ha a porzsák megtelt, vagy ha a lapos redős szűrő eltömődött, felhangzik egy figyelmeztető hangjelzés. Ebben az esetben kapcsolja ki az elszívó berendezést, és az „Üzemzavarok elhárítása” szakaszban leírtaknak megfelelően ellenőrizze azt.

Porelszívás működő elektromos kéziszerszámok előtt (lásd a G ábrát)

A helyiségben egy elegendő mértékű légcsere sebességet (L) kell fenntartani, ha a porszívóból kilépő levegő a helyiségbe jut vissza. Tartsa be az adott országban érvényes előírásokat.

A porszívóba egy (5) védőérintkezős dugaszolóaljzat van beépítve. Ehhez egy elektromos kéziszerszámot lehet csatlakoztatni. Vegye tekintetbe a csatlakozásra kerülő elektromos kéziszerszám legnagyobb megengedett csatlakoztatási teljesítményét.

Annak biztosítása érdekében, hogy az elszívási ponton megfelelő porszálítás jöjjön létre, a berendezéshez csatlakoztatott elektromos kéziszerszám minimális térfogatáramánál alacsonyabb térfogatáramot nem szabad beállítani.

Tömlőátmérő Térfogatáram beállítási érték

tek

35 mm: 57,9 m³/h

22 mm: 41,2 m³/h

15 mm: 12,7 m³/h

• Állítsa be az alkalmazásra kerülő tömlő átmérőjének megfelelően a (6) térfogatáram-szabályozót. -Szerelje fel a (22) elszívó-adaptert (lásd: „Az elszívó adapter felszerelése”, Oldal 155). -Dugja be a (22) elszívó-adaptert az elektromos kéziszerszám elszívó csonkjába.

Megjegyzés: Olyan elektromos kéziszerszámmal végzett munkák esetén, amelyeknél a légbevezetés a szívótömlőbe alacsony (például szúrófűrészek, csiszolók stb.), a (22) elszívó adapter (34) hamislevegő-nyílását ki kell nyitni. Az automatikus szűrőtisztítás csak így működhet problémamentesen.

Ehhez forgassa el a gyűrűt a (34) hamislevegő-nyílás felett, amíg egy maximális nyílás jön létre.

-A porszívó indítás-/stop-automatikájának az üzembe helyezéséhez állítsa a

(7) üzemmód-kapcsolót a „Start-/Stopautomatika” jelére.

Ebben az üzemmódban a térfogatáram a (6) szabályozón beállított értéknek megfelelően elektronikus úton folyamatosan ellenőrzésre kerül. Ha az érték helyesen van beállítva, akkor kielégítő porszálítás van biztosítva.

A porszívó üzembe helyezéséhez kapcsolja be a (5) dugaszolóaljzathoz csatlakoztatott elektromos kéziszerszámot. A porszívó automatikusan elindul. -Az elszívás befejezéséhez kapcsolja ki az elektromos kéziszerszámot.

A Start-/stop-automatika utánfutási funkciója a porszívót még 15 másodpercig működésben tartja, hogy kiszívja a maradék porokat az elszívó tömlőből.

A porszívó kikapcsolásához állítsa a (7)

üzemmód-átkapcsolót a „Kikapcsolás” jelére.

⑥

Ha felhangzik az akusztikus figyelmeztetés, a porszívót az "Üzemzavarok elhárítása" szakaszban leírtaknak megfelelően ellenőrizni kell.

Nedves porszívózás

Ne szívjon fel a porszívóval gyúlékony vagy robbanásveszélyes folyadékokat, például benzint, olajat, alkoholt vagy oldószereket. Ne szívjon fel forró vagy égő porokat. Ne üzemeltesse a porszívót robbanásveszélyes helyiségekben. A porok, gőzök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak. A porszívót nem szabad vízszivattyúként használni. A porszívó levegő és víz keverékének felszívására szolgál.

Figyelem: Az áteresztési fokkal (M porosztály) kapcsolatos követelmények teljesítése csak száraz elszívásra van bizonyítva.

Munkavégzési lépések a nedves porszívózás előtt

Szükség esetén távolítsa el a (25) poreltávolító zsákot vagy a porzsákot.

Megjegyzés: A víz és szilárd anyagok keverékeinek felszívásánál a hulladékkezelés megkönnyítésére használjon egy nedves szűrőt, amely elválasztja a folyadékot a szilárd anyagoktól.

Tegye be a (28) gumiperemet a (30) padlószívó fúvókába (lásd: A gumiperem behelyezése (nedves elszívás) (lásd a E ábrát), Oldal 155). -Kapcsolja ki az automatikus szűrőtisztítást (AFC) (lásd "Automatikus szűrőtisztítás (lásd a H ábrát), Oldal 157).

Folyadékok felszívása

A porszívó bekapcsolásához állítsa a (7) üzemmód-átkapcsolót a „Porszívás” jelére.

A porszívó a (37) töltési szint kijelzőkkel van felszerelve. A maximális töltési szint elérésekor a porszívó kikapcsol. Állítsa be a (7) üzemmód beállító kapcsolót a "Kikapcsolás" jelére.

Megegyezés: Elektromosan nem vezető folyadékok (például fúró emulzió, olajok és zsírok) esetén a porszívó nem kapcsol le, amikor a tartály megtelt. A töltési szintre állandóan felügyelni kell, és a tartályt időben ki kell üríteni.

Ha nedves porszívózásnál felhangzik az akusztikus figyelmeztetés, a porszívó működésbiztonságára ez nincs befolyással. Az üzemzavar elhárításához nincs szükség semmiféle intézkedésre.

- A porszívó kikapcsolásához állítsa a (7) üzemmód-kapcsolót a 'Kikapcsolás' jelre. - A porszívó szállításához csavarja rá a (2) lezáródugót a (3) tömlőcsatlakozóra. - Ürítse ki a (1) tartályt. A penészképződés megelőzésére egy nedves elszívás után: Vegye ki a (26) lapos redős szűrőt, és szárítsa alaposan ki. Vegye le a porszívó (12) felső részét, nyissa fel a (36) szűrő fedelét, és mindkettőt alaposan szárítsa ki.

Automatikus szűrőtisztítás (lásd a Hábrát)

Az automatikus szűrőtisztítás (AFC = Automatic Filter Cleaning) során a (26) lapos redős szűrőt 15 másodpercenként egy léglökés megtisztítja (pulzáló zaj).

Legkésőbb akkor, ha az elszívási teljesítmény már nem kielégítő, aktiválni kell a szűrőtisztítást.

A szűrőtisztítás rendszeres alkalmazása megnöveli a szűrő élettartamát.

Egy ideális szűrő élettartam eléréséhez az automatikus szűrőtisztítást kivételes esetekben, például tiszta folyadékok felszívásakor vagy egy papír szűrőzacskó alkalmazása esetén kapcsolja ki.

Ha egy lapos redős szűrőnek csak a felülete van elszennyeződve, az még teljes mértékben működőképes. A lapos redős szűrő kiütögetésével vagy átfúvásával való tisztítására nincs szükség, és az meg a szűrő megrongálódásához is vezethet.

Megjegyzés: Az automatikus szűrőtisztítás gyárilag be van kapcsolva.

Az automatikus szűrőtisztítást csak bekapcsolt berendezés mellett lehet be- vagy kikapcsolni.

- Az AFC deaktiválása

Nyomja meg a (9) AFC-gombot.

A (35) ellenőrző LED kialszik.

- Az AFC aktiválása

Nyomja meg (9) az AFC-gombot.

A (35) Ellenőrző LED zöld színben világít.

Karbantartás és szerviz

Karbantartás és tisztítás

Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatossági intézkedés megakadályozza a porszívó akaratlan üzembe helyezését. Tartsa mindig tisztán a porszívót és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. A porszívó karbantartásához és tisztításához viseljen egy porvédő álarcot.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálat szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

A felhasználó által végrehajtott karbantartáshoz a porszívót szét kell szerelni, meg kell tisztítani és végre kell hajtani a karbantartási munkákat, amennyire ez végrehajtható, úgy, hogy eközben ne lépjenek fel veszélyek a karbantartó személyzet és más személyek számára. A szétszerelés előtt a porszívót az esetleges veszélyek megakadályozására meg kell tisztítani. Azt a helyiséget, amelyben a porszívót szétszerelik, jól kell szellőztetni. A karbantartási munkák közben viseljen személyi védőfelszerelést. A karbantartás befejezése után meg kell tisztítani a karbantartási területet.

Legalább évente egyszer a gyártónak vagy egy erre kioktatott

személynek végre kell hajtani egy portechnikai ellenőrzést, amelynek során például a szűrő megrongálódásait, a porszívó tömítettségét és vezérlő berendezés működését is ellenőrizni kell.

Az M osztályú porszívók esetén, amelyek szennyezett környezetben voltak, a porszívó külső részét és valamennyi alkatrészt meg kell tisztítani, vagy tömítőanyaggal kezelni. A karbantartási és javítási munkák során minden olyan alkatrészt, amelyet nem sikerült kielégítő mértékben megtisztítani, ártalmatlanítani kell. Az ilyen alkatrészeket nem áteresztő burkolatba helyezve az ilyen hulladék ártalmatlanítására vonatkozó előírásoknak megfelelően ártalmatlanítani kell.

A lapos redő szűrő kivétele/kicserélése (lásd 11-12. ábra)

A szívási teljesítmény a szűrő állapotától függ. Ezért rendszeresen tisztítsa meg a szűrőt.

Ha egy (26) lapos redő szűrő megrongálódott, azonnal cserélje ki.

- Húzza meg (18) a lezárófület és nyissa ki (36) a szűrőfedelet. - Fogja meg (26) a lapos redős szűrőt a bordáinál fogva és felfelé mutató irányban vegye ki. - Távolítsa el (26) a lapos redős szűrő kivételekor odajutott szennyeződéseket és port egy nedves kendővel (36) a szűrőfedél lezárásra szolgáló széléről. A PES és PTFE lapos redős szűrőket folyó víz alatt ki lehet öblíteni. Tegyen be a helyére egy új vagy egy megtisztított (26) lapos redős szűrőt és ügyeljen a biztos és helyes illeszkedésre. - Ismét zárja be a (36) szűrőfedelet (ennek hallhatónak kell lennie, be kell pattannia).

A tartály tisztítása

Időről időre tisztítsa ki egy a kereskedelemben szokványosan kapható, nem dörzsölő hatású tisztítószerrel a (1) porfogó tartályt, és hagyja alaposan megszáradni.

A töltési szint érzékelők tisztítása (lásd a J ábrát)

Alkalmanként tisztítsa meg (37) a töltési szint érzékelőket.

- Nyissa ki a (13) zárakat, és vegye le a porszívó (12) felső részét. - A (37) töltési szint érzékelőket egy puha kendővel tisztítsa meg. - Tegye fel a porszívó (12) felső részét, és zárja le a (13) zárakat.

Tárolás és szállítás (lásd a K ábrát)

- Tekerje fel a hálózati tápvezetéket a (17) kábeltartóra. - Dugja bele a tartozékokat az erre előirányzott tartókba: a (31) szívócsöveket a (19) tartókba, a (27) résszívó fejet a (20) tartóba, a (30) padlószívó fejet a (21) tartóba. - Nyissa ki az elszívó (4) tömlőtartó rugalmas szalagjait, tekerje fel a (24) elszívó tömlőt a porszívó felső része köré a (4) tartóban.

Akassza ismét be a rugalmas szalagokat.

- Pattintsa rá az L-Boxx-ot a (11) felfogó egységre. - A porszívó szállításához vegye le róla a megtelt poreltávolító zsákot, illetve porzsákot, vagy ürítse ki a felvett folyadékot, hogy elkerülje a hátulsó sérüléseket.

A porszívót csak a (10) tartófogantyúnál fogva emelje fel és szállítsa.

- A porszívó szállításához csavarja rá a (2) lezáródugót a (3) tömlőcsatlakozóra. - Állítsa le a porszívót egy száraz helyiségben, és biztosítsa be jogosulatlan használat ellen. - A (16) bolygókerekek lefékezéséhez nyomja le a lábával a (15) bolygókerékféket.

Az üzemzavarok elhárítása

Ha egy üzemzavar (például szűrőrés) lép fel, a porszívót azonnal ki kell kapcsolni. Az ismételt üzembevétel előtt az üzemzavart meg kell szüntetni.

A szívórbina nem indul el. - Ellenőrizes a hálózati tápvezetéket, a hlózati csatlakozó dugôt, a biztosítékot, a dugaszolóaljzatot és a (37) toltési szint érzékelőket.
	A (7) üzemmod-átkapcsóló a „Start-/Stop-Automatika“ jelén áll. - Állitsa a (7) üzemmod-átkapcsóló „Porszivás“ jalére, illeteve kapcsolja be a (5) du-gaszolóaljzathoz csatlakoztatott elektromos kézsizerszámot.
A szívórbina kikapcsol.	- Ürítse ki a (1) tartályt.
A szívórbina a tartály kiürítese után nem indul el.	- Kapcsolja ki a porszívót, varjon 5 masodpercet, majd az 5 masodperc elteltével is-mét kapcsolja be a porszívót.
	- Tiszítlsa meg egy kefével a (37) toltési szint kijelzöket, valamint a (37) toltési szint kijelzök kõzbenső területét.
A szívóerő csökken.	- Szüntesse meg a szívófej, a (31) szívócső, a (24) elszívóTÜmlő vagy a (26) laps redős szűrő dugulását.
	- Cseréleje ki a (25) poreltávolító zsákot vagy a porzsákot.
	- Pattintsa helyesen be a (36) szűrő fedelet.
	- Tegye fel helyesen a porszívó (12) felső részét és zárja le a (13) lezáró kapcsokat.
Problème Hibaelhárítás
	- Cserélje ki a (26) laps redões szürött.
Az elszívás során por lép ki	- Ellenőrizable a (26) laps redões szürö elöirásszerü beszerelését.
	- Cserélje ki a (26) laps redões szürött.
A kikapcsoló automatika (nedves el-szivás) nem reagál.	- Tiszíttsa meg egy kefével a (37) tõltési szint érzékelöérékelöket, valamint a (37) tõltési szint érzékelöközbenső területét.
	Az elektromosan nem vezető folyadékok vagy habképszödés esetén a kikapcsoló automatika nem mühködik.
	- Folyamatosan ellenőrizable a tõltési szintet.
Felhangzik az akusztikus figyelmezte-tés.	A szívóteljesitmény tül alacsony értékre van beállitva.
	- Állitsa be egy magasabb értékre a (8) szívóteljesitmény szabályozót.
	Helytelen tõmlöatmörő van beállitva.
	- Állitsa be az alkalmazásra kerülő szívötmö átméröjenek megfelelöen a (6) térfo-gatáram szabályozót.
	A (24) szívótmö eldupult vagy megtört.
	- Hárítsa el a dugulást vagy megtörést.
	A poreltávolító szák / porzacskó tele van.
	- Cserélje ki a (25) poreltávolító szákot vagy a porzacákot.
	A (26) laps redões szürö elszennyeződött.
	- Tiszíttsa meg vagy szükség esetén cserélje ki a laps redões szürö.
	A csatlakoztatott elektramos kézsizerszámón át nem jönlsi teilelelegítő levegőáram.
	- Nyissa ki a (22) elszívó adapter (34) hamislevegő nyilását: Addig forgassa el az el.szívó adapter gyürüjét, amíg a hamislevegő nyilás teljesen ki nem nyílik.
	- Ha van: Nyissa ki az elektramos kézsizerszám hamislevegő nyilását.
	A felügyelő elektronika hibásan mühködik.
	- Lépnjen kapisolatba egy erre feljogosított Bosch elektramos szerszám ügyfészol-gállatt.
Az automatikus szúrotisztítás nem mühködik.	- Aktivalja a szúrotisztítást (nyomja meg a (9) AFC-gombot).
	- Csatlakoztassa a (24) elszívó tõmlö.
Az automatikus szúrotisztítást nem le-het kikapcsolni.	- Lépnjen kapisolatba egy erre feljogosított Bosch elektramos szerszám ügyfészol-gállatt.
Az automatikus szúrotisztítást nem le-het bekapcsolni.	- Lépnjen kapisolatba egy erre feljogosított Bosch elektramos szerszám ügyfészol-gállatt.

Tartozékok

	Tartozék száma
Papír szúrözacskö (száraz) 2 607 432 035
Flíz szúrözacskö (száraz) 2 607 432 037
Nedves szúrözacskö (nedves) 2 607 432 039
Poreltávolító szák (PE) (száraz/nedves)	2 607 432 043

Vevőszolgálat és alkalmazás tanácsadás

A vevőszolgálat a termék javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch-pt.hu

Eltávolítás

A porszívót, a tartozékokat és a csomagolásokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a porszívót a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan porszívókat külön kell gyűjteni és a környezetvédelmi szempontból megfelelő újrafelhasználásra le kell adni.

Русский

Только для стран Евразийского экономического союза (Таможенного союза)

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложение. Информация о подтверждении соответствия содержится в приложении.

Информация о производителе указана на корпусе изделия в приложении.

Дата изготовления указана на корпусе изделия.

Контактная информация относительно импортера содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется эксплуатация после истечения 5 лет хранения до начала использования без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и/или действий персонала или пользователя

-Не использовать с поврежденным рукавом или поврежденным защитным кожухом -Не использовать с проводом, выходящим непосредственно из корпуса изделия -Не использовать с изогнутым или оголенным электрическим кабелем -Не использовать на открытом пространстве во время дождя (брызги воды) - Не включать при попадании воды в корпус -Не использовать при сильном искрении -Не использовать при повышенной сильной вибрации

Kpntepnn ppeenbhbix coctoHHN

• nepertpHnN NOBpeKdEh 3JIeKTPnueckn Ka6eb -IOBpeKdEN KOpNc H3dEnH
