ПОСІБНИК КОРИСТУВАЧА GAS 35 AFC BOSCH

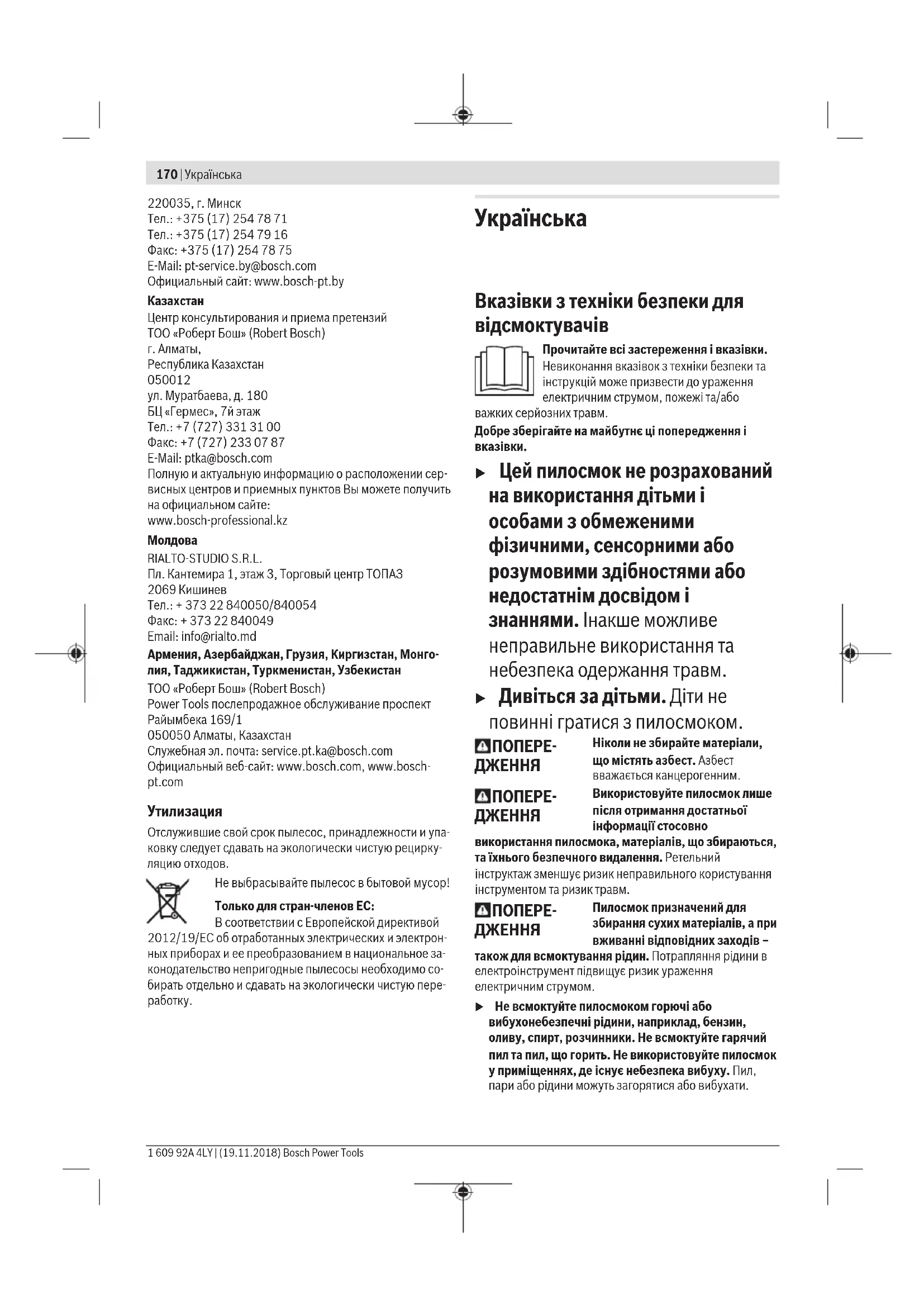

Вказівки з техніки безпеки для відсмоктувачів Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Добре зберігайте на майбутнє ці попередження і

u Цей пилосмок не розрахований на використання дітьми і особами з обмеженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом і знаннями. Інакше можливе неправильне використання та небезпека одержання травм. u Дивіться за дітьми. Діти не повинні гратися з пилосмоком.

Ніколи не збирайте матеріали, що містять азбест. Азбест вважається канцерогенним.

Використовуйте пилосмок лише після отримання достатньої інформації стосовно використання пилосмока, матеріалів, що збираються, та їхнього безпечного видалення. Ретельний інструктаж зменшує ризик неправильного користування інструментом та ризик травм.

Пилосмок призначений для збирання сухих матеріалів, а при вживанні відповідних заходів – також для всмоктування рідин. Потрапляння рідини в електроінструмент підвищує ризик ураження електричним струмом. u Не всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил та пил, що горить. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати.ПОПЕРЕ-

Використовуйте розетку лише в зазначених в інструкції з експлуатації цілях.

Негайно вимкніть пилосмок при витіканні піни або води і спорожніть ємність. Інакше пилосмок може пошкодитися. u УВАГА! Пилосмок дозволяється зберігати лише в приміщеннях. u УВАГА! Регулярно очищайте датчики рівня рідини та перевіряйте їх на наявність пошкоджень. Вони можуть негативно вплинути на функціональну

u Якщо не можна запобігти використанню пилосмока у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. u Під'єднуйте пилосмок до заземленої належним чином мережі. В розетці і в подовжувачі має бути справний захисний провід. u Кожного разу перед використанням перевіряйте пилосмок, кабель і штепсель. Не користуйтеся пилосмоком у разі виявлення пошкоджень. Не розкривайте пилосмок самостійно, його ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Пошкоджений пилосмок, шнур або штепсель збільшує ризик ураження електричним

u Не переїжджайте через шнур та не стискайте його. Не тягніть за шнур, щоб витягнути штепсель з розетки або перемістити пилосмок. Пошкоджений електрокабель збільшує небезпеку ураження електричним струмом. u Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. u Слідкуйте за доброю вентиляцією на робочому

u Ремонт пилосмока дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Цим забезпечується збереження пилосмоком його безпечних властивостей.

Пилосмок містить шкідливий для здоров’я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можна проводити лише силами фахівців. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної фільтрувальної системи. Інакше Ви наражатимете на небезпеку своє

u Перед експлуатацією перевіряйте бездоганний стан відсмоктувального шланга. Не від'єднуйте при цьому відсмоктувальний шланг, щоб пил не міг ненавмисне висипатися. Інакше Ви можете вдихнути

u Не сідайте на пилосмок. Цим Ви можете пошкодити

u Обережно поводьтеся з мережним шнуром та відсмоктувальним шлангом. Інакше Ви можете наразити інших осіб на небезпеку. u Не очищайте пилосмок під прямим струменем води. Потрапляння води в кришку пилосмока збільшує ризик ураження електричним струмом.

Вказівки, що наведені нижче можуть знадобиться Вам при користуванні пилосмоком. Запам’ятайте ці вказівки та їх значення. Дотримання вказівок, що наведені допоможе Вам правильно та безпечно користуватися пилосмоком. Символи та їх значення ПОПЕРЕДЖЕННЯ! Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Відсмоктувач класу пилу M згідно IEC/EN 60335-2-69 для сухого відсмоктування шкідливого для здоров'я пилу з граничним значенням експозиційної дози ≥0,1 мг/м

ПОПЕРЕДЖЕННЯ! Пилосмок містить шкідливий для здоров’я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можна проводити лише силами фахівців. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної фільтрувальної системи. Інакше Ви наражатимете на небезпеку своє здоров’я. Українська | 171 Bosch Power Tools 1 609 92A 4LY | (19.11.2018)172 | Українська 1 609 92A 4LY | (19.11.2018) Bosch Power Tools Символи та їх значення Встановлювати не більше одного кейса L-Boxx. Вага кейса L-Boxx разом з його змістом не повинна перевищувати 15кг. Не підвішуйте пилосмок на гак крана, напр., для транспортування. Відсмоктувач не пристосований для переміщення краном. Існує небезпека травм і пошкодження. Не ставайте і не сідайте на пилосмок, а також не використовуйте його в якості драбини. Інакше пилосмок може перекинутися і пошкодитись. Існує небезпека отримання травм. Автоматика пуску та зупинки Відсмоктування пилу від працюючих електроінструментів Пилосмок автоматично вмикається і зі встановленою затримкою знову вимикається

Режим всмоктування Відсмоктування пилу, що поосідав

Контроль потоку повітря для шланга з діаметром 15мм

Контроль потоку повітря для шланга з діаметром 22мм

Контроль потоку повітря для шланга з діаметром 35мм Min/Max Плавне регулювання потужності всмоктування: – максимальна потужність всмоктування для використання в умовах сильної запиленості – знижена потужність всмоктування для використання в умовах невеликої запиленості і, напр., для регулювання сили засмоктування між під’єднаним електроінструментом і поверхнею заготовки (напр., під час шліфування) Дані щодо максимально допустимої сумарної споживаної потужності під’єднаного електроінструмента (залежно від країни) AFC Автоматичне очищення фільтра (AFC = Automatic Filter Cleaning) Опис продукту і послуг Призначення приладу Електроінструмент призначений для збирання, всмоктування, переміщення та відокремлення тирси, негорючого сухого пилу, негорючих рідин та водно- повітряної суміші. Відсмоктувач пройшов перевірку на предмет збирання пилу і відповідає класу пилу M. Він придатний для підвищених навантажень при професійному використанні, напр., для ремісницьких робіт, промисловості і майстерень. Відсмоктувач для пилу класу M згідно IEC/EN60335-2-69 дозволено використовувати лише для всмоктування і відсмоктування шкідливого для здоров'я пилу зграничним значенням експозиційної дози тирси, 0,1мг/

Використовуйте відсмоктувач лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. Зображені компоненти Нумерація зображених компонентів посилається на зображення пилосмока на сторінках з малюнками. (1)

(2) Пробка відсмоктувального патрубка (3) Під’єднувач (4) Тримач для відсмоктувального шланга (5) Розетка для електроінструмента (6) Регулятор потоку повітря (7) Перемикач режимів роботи (8) Регулятор потужності всмоктування (9) Кнопка AFC (10) Переносна рукоятка (11) Кріплення для кейса L-Boxx (12) Кришка відсмоктувача (13) Замок кришки відсмоктувача (14) Ходове колесо (15) Гальмо напрямного ролика (16) Напрямний ролик (17) Кріплення для шнура (18) Язичок кришки фільтра (19) Тримач для всмоктувальної труби (20) Тримач для щілинної насадки/вигнутої насадки (21) Тримач для підлогової насадки (22) Відсмоктувальний адаптер (23) Вигнута насадка (24) Відсмоктувальний шланг (25) Пакет для сміття (26) Плаский складчастий фільтр (PES – поліефірсульфон) (27) Щілинна насадка (28) Гумова окрайка (29) Вставні щітки (30) Підлогова насадка (31) Всмоктувальна труба (32) Кріплення для тримача відсмоктувального шланга (33) Натискна кнопка (34) Отвір для повітря із заглушкою (35) Контрольний світлодіод (36) Кришка фільтра (37) Датчики рівня заповнення Технічні дані Вологовідсмоктувач/пилосмок GAS 35 M AFC Товарний номер 3 601 JC3 1.. 3 601 JC3 170 Ном. напруга В 220−240 110 Ном. споживана потужність Вт 1200 1000 Частота Гц 50–60 50–60 Місткість ємності (брутто) л 35 35 Місткість нетто (рідина) л 19 19 Місткість мішка для пилу л 19 19 Макс. розрідження

– Пилосмок гПа 230 211 – Турбіна гПа 254 242 Макс. потік повітря

0,071 Макс. потужність всмоктування Вт 1380 1150 Площа складчастого фільтра м

0,615 0,615 Клас пилу M M Вага відповідно до EPTA-Procedure 01:2014 кг 12,4 12,4 Українська | 173 Bosch Power Tools 1 609 92A 4LY | (19.11.2018)174 | Українська 1 609 92A 4LY | (19.11.2018) Bosch Power Tools Вологовідсмоктувач/пилосмок GAS 35 M AFC Клас захисту / I / I Ступінь захисту IPX4 IPX4

виміряно при відсмоктувальному шланзі Ø 35 мм з довжиною 3 м Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Автоматика пуску та зупинки Ном. напруга максимальна потужність мінімальна потужність 230 В 2200 Вт 100 Вт Дані щодо максимально допустимої сумарної споживаної потужності під’єднаного електроінструмента. Для інших моделей у спеціальному виконанні для конкретних країн ці дані можуть бути іншими. Будь ласка, дотримуйтеся даних на розетці пилосмока. Інформація щодо шуму і вібрації Значення звукової емісії визначені відповідно до EN60335-2-69. А-зважений рівень звукового тиску від електроприладу, як правило, становить 70дБ(A). Похибка K = 3дБ. Рівень шуму при роботі може перевищувати 80дБ(A). Вдягайте навушники! Загальна вібрація a

(векторна сума трьох напрямків) і похибка K визначені відповідно до EN60335-2-69:

u Перед всіма роботами витягуйте мережний штепсель відсмоктувача з розетки. Монтаж тримача для відсмоктувального шланга (див. мал. A) – Щільно надіньте тримач (4) для відсмоктувального шланга зверху на призначені для цього кріплення (32), щоб він зайшов у зачеплення. Монтаж всмоктувального шланга (див. мал. B) – Надіньте відсмоктувальний шланг (24) на під’єднувач (3) і поверніть його за стрілкою годинника до упору. Вказівка: Через тертя пилу при відсмоктуванні на відсмоктувальному шланзі і приладді створюється електростатичний заряд, в результаті чого користувач може відчути статичний розряд (залежно від умов навколишнього середовища і чутливості тіла). В основному Bosch рекомендує використовувати антистатичний відсмоктувальний шланг (приладдя) при відсмоктуванні дрібного пилу і сухих матеріалів. Монтаж приладдя для відсмоктування (див. мал. C) Відсмоктувальний шланг (24) оснащений системою кріплення, за допомогою якої можна під'єднувати приладдя для відсмоктування (відсмоктувальний адаптер (22), вигнуту насадку (23)). Монтаж відсмоктувального адаптера – Надіньте відсмоктувальний адаптер (22) на відсмоктувальний шланг (24) так, щоб обидві натискні кнопки (33) відсмоктувального шланга відчутно увійшли в зачеплення. – Для зняття натисніть обидві натискні кнопки (33) всередину і зніміть елементи один з одного. Монтаж насадок і труб – Надіньте вигнуту насадку (23) на відсмоктувальний шланг (24) так, щоб обидві натискні кнопки (33) відсмоктувального шланга відчутно увійшли в зачеплення. – Потім міцно надіньте потрібне приладдя для відсмоктування (підлогову насадку, щілинну насадку, всмоктувальну трубу тощо) на вигнуту насадку (23). – Для зняття натисніть обидві натискні кнопки (33) всередину і зніміть елементи один з одного. Встромляння/виймання пакета для сміття або мішка для пилу (сухе відсмоктування) (див. мал. D1–D2) Для сухого відсмоктування матеріалів, що відповідають класу пилу M, необхідно обов’язково вставити пакет для сміття (25) або мішок для пилу. Матеріали з граничним значенням експозиційної дози ≥1мг/м

(відповідно до класу пилу L) і нижче можна збирати прямо в ємність. Вказівка: При використанні паперового фільтрувального мішка обов’язково, а при використанні нетканого полотняного фільтрувального мішка бажано вимикати автоматичне очищення фільтра (AFC) (див. „Автоматичне очищення фільтра (див. мал. H)“, Сторінка177).

Пилосмок містить шкідливий для здоров’я пил. Процедури спорожнення та технічногообслуговування, включаючи видалення ємності для пилу, можна проводити лише силами фахівців. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної фільтрувальної системи. Інакше Ви наражатимете на небезпеку своє

Встромляння мішечка для видалення відходів – Відкрийте замки (13) і зніміть кришку пилосмока (12). – Покладіть пакет для сміття (25) приймальним отвором вперед у ємність (1). – Натягніть приймальний отвір на під’єднувальний фланець до заглиблення в під’єднувальному фланці. – Переконайтеся, що пакет для сміття (25) повністю прилягає до внутрішніх стінок ємності (1). – Огорніть рештою пакета для сміття (25) край ємності (1). – Надіньте кришку пилосмока (12) і закрийте замки (13). Виймання і закриття пакета для сміття – Відкрийте замки (13) і зніміть кришку пилосмока (12). – Зніміть повний пакет для сміття (25) з під’єднувального фланця, потягнувши пакет назад. – Обережно витягніть пакет для сміття (25) з ємності (1), щоб не пошкодити пакет. При цьому слідкуйте за тим, щоб пакет для сміття не зачепився за всмоктувальний отвір або інші гострі

– Зніміть захисну стрічку з клейкої смужки і заклейте пакет для сміття. Потім перев’яжіть пакет для сміття (25) під приймальним отвором за допомогою захисної стрічки, знятої з клейкої смужки. Заміна/встромляння мішка для пилу (приладдя) – Відкрийте замки (13) і зніміть кришку пилосмока (12). – Зніміть повний мішок для пилу з під’єднувального фланця, потягнувши мішок назад. Закрийте отвір мішка для пилу, опустивши кришку. Вийміть закритий мішок для пилу з ємності (1). – Надіньте новий мішок для пилу на під’єднувальний фланець пилосмока. Перевірте, щоб мішок для пилу по всій довжині прилягав до внутрішньої стінки ємності (1). – Надіньте кришку пилосмока (12) і закрийте замки (13). Встановлення гумової окрайки (вологе відсмоктування) (див. мал. E) Вказівка: Вимоги щодо ступеню фільтрації (пил класу M) підтверджені лише для сухого відсмоктування. – За допомогою придатного інструмента вийміть вставні щітки (29) з підлогової насадки (30). – Встроміть гумову окрайку (28) у підлогову насадку (30). Вказівка: Структурований бік гумової окрайки повинен дивитися назовні. Встановлення кейса L-Boxx (див. мал. F) – Встановіть кейс L-Boxx на кріплення (11). Для транспортування відсмоктувача і для економії місця при зберіганні приладдя відсмоктувача і/або електроінструменту на кришку відсмоктувача можна встановити кейс L-Boxx. u Не переносьте відсмоктувач за ручку встановленого кейса L-Boxx. Для ручки кейса L-Boxx відсмоктувач занадто важкий. Існує небезпека травм і пошкодження.

u Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. Початок роботи u Зважайте на напругу в мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці відсмоктувача. Зарядні пристрої, розраховані на 230В, можуть працювати також і від 220В. u Довідайтесь про чинні положення/закони стосовно поводження із шкідливим для здоров’я пилом, що діють у Вашій країні. Відсмоктувач може використовуватися для збирання та відсмоктування наступних матеріалів: – Пил з граничним значенням експозиційної дози ≥0,1мг/м

Не працюйте з відсмоктувачем в приміщеннях, де існує небезпека вибуху. Для забезпечення максимальної потужності відсмоктування відсмоктувальний шланг (24) повинен бути завжди повністю розмотаний з кришки пилосмока (12). Сухе відсмоктування Відсмоктування пилу, що поосідав – Встановіть регулятор потоку повітря (6) на використовуваний діаметр шланга. – Щоб увімкнути пилосмок, переведіть перемикач режимів роботи (7) на символ «Режим всмоктування». – Щоб вимкнути пилосмок, переведіть перемикач режимів роботи (7) на символ «Вимикання». Відсмоктувач оснащений контролем потоку повітря. Контроль потоку повітря встановлений в режимі «Відсмоктування» жорстко на 20м/с незалежно від Українська | 175 Bosch Power Tools 1 609 92A 4LY | (19.11.2018)176 | Українська 1 609 92A 4LY | (19.11.2018) Bosch Power Tools положення регулятора потоку повітря (6). Якщо насправді це значення нижче, напр., якщо відсмоктувальний шланг пилосмоку забився сміттям, мішок для пилу переповнений або плаский складчастий фільтр пошкодився, то лунає попереджувальний сигнал. В такому випадку вимкніть пилосмок і перевірте його, як описано у розділі «Усунення несправностей». Відсмоктування пилу від працюючих електроінструментів (див. мал. G) u У приміщенні повинна бути забезпечена достатня кратність повітрообміну (L), якщо спрацьоване повітря відводиться у приміщення. Зважайте на відповідні приписи, що діють у Вашій країні. У відсмоктувач інтегрована розетка із захисним контактом (5). У неї можна увімкнути зовнішній електроінструмент. Зважайте на максимально допустиму споживану потужність під’єднаного електроінструменту. Для забезпечення достатнього транспортування пилу з місця відсмоктування значення потоку повітря для під’єднаного електроінструмента не повинно бути меншим за мінімальне. Діаметр шланга Налаштовані значення потоку повітря 35 мм 57,9 м

– Встановіть регулятор потоку повітря (6) на використовуваний діаметр шланга. – Монтуйте відсмоктувальний адаптер (22) (див. „Монтаж відсмоктувального адаптера“, Сторінка174). – Встроміть відсмоктувальний адаптер (22) у витяжний патрубок електроінструмента. Вказівка: Під час роботи з електроінструментами з малою подачею повітря у відсмоктувальний шланг (напр., лобзики, шліфувальні машини тощо), необхідно відкривати отвір для повітря із заглушкою (34) на відсмоктувальному адаптері (22). Лише за таких умов автоматичне очищення фільтра може працювати

Для цього повертайте кільце на отворі для повітря із заглушкою (34), поки отвір не стане максимальним. – Щоб задіяти автоматичне вмикання/ вимикання пилосмока, встановіть перемикач режимів роботи (7) на символ «Автоматика пуску та зупинки». В цьому режимі роботи потік повітря контролюється електронікою у відповідності до настройки на регуляторі потоку повітря (6). При правильно вибраній настройці забезпечується достатнє транспортування пилу. – Щоб увімкнути пилосмок, увімкніть підключений до розетки (5) електроінструмент. Відсмоктувач автоматично починає працювати. – Вимкніть електроінструмент, щоб відсмоктування припинилось. Функція інерційний вибігу в межах автоматики пуску та зупинки забезпечує роботу протягом прибл. 15 секунд після вимкнення, щоб всмоктати залишки пилу з відсмоктувального шланга. – Щоб вимкнути пилосмок, переведіть перемикач режимів роботи (7) на символ «Вимикання». Якщо лунає звуковий попереджувальний сигнал, пилосмок потрібно перевірити, як описано в розділі «Усунення несправностей». Вологе відсмоктування u Не всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил та пил, що горить. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати. u Пилосмок не дозволяється використовувати в якості помпи для води. Пилосмок призначений для відсмоктування водно-повітряної суміші. Вказівка: Вимоги щодо ступеню фільтрації (пил класу M) підтверджені лише для сухого відсмоктування. Операції перед вологим відсмоктуванням – За потреби вийміть пакет для сміття (25) або мішок

Вказівка: Для полегшення збирання суміші води й твердих матеріалів використовуйте вологий фільтр (приладдя), який відділяє рідину від твердих матеріалів. – Встроміть гумову окрайку (28) у підлогову насадку (30) (див. „Встановлення гумової окрайки (вологе відсмоктування) (див. мал. E)“, Сторінка175). – Вимкніть автоматичне очищення фільтра (AFC) (див. „Автоматичне очищення фільтра (див. мал. H)“, Сторінка177). Збирання рідин – Щоб увімкнути пилосмок, переведіть перемикач режимів роботи (7) на символ «Режим всмоктування». Відсмоктувач обладнаний датчиками рівня заповнення (37). При досягненні максимального рівня заповнення відсмоктувач вимикається. Переведіть перемикач режимів роботи (7) на символ «Вимикання». Вказівка: При відсмоктуванні непровідних рідин (напр., свердлильної емульсії, олив і мастил) відсмоктувач не буде вимикатися при повній ємності. Потрібно постійно перевіряти рівень заповнення і вчасно спорожнювати

Якщо при вологому відсмоктування лунає попереджувальний сигнал, це не свідчить про зниження надійності роботи відсмоктувача. Жодних заходів щодо усунення несправності вживати не потрібно. – Щоб вимкнути пилосмок, переведіть перемикач режимів роботи (7) на символ «Вимикання».– Для транспортування відсмоктувача накрутіть заглушку (2) на під’єднувач (3). – Спорожніть ємність (1). Після вологого відсмоктування для запобігання утворенню плісняви: – Вийміть плаский складчастий фільтр (26) і дайте йому добре просохнути. – Зніміть кришку відсмоктувача (12), відкрийте кришку фільтра (36) і дайте обом деталям добре просохнути. Автоматичне очищення фільтра (див. мал. H) При автоматичному очищенні фільтра (AFC = Automatic Filter Cleaning) плаский складчастий фільтр (26) кожні 15 сек. очищується поштовхами повітря (пульсуючий шум). Функцію очищення фільтра треба увімкнути максимум тоді, коли потужності відсмоктування почне не вистачати. За умови регулярного використання очищення фільтра збільшує експлуатаційний ресурс фільтра. Для досягнення ідеального експлуатаційного ресурсу фільтра вимикайте автоматичне очищення фільтра лише у виняткових випадках, напр., при відсмоктуванні чистих рідин або при використанні паперових фільтрувальних

Забруднений ззовні плаский складчастий фільтр є повністю функціональним. Очищення плаского складчастого фільтра вручну методом вибивання або продування не тільки не потрібне, а до того ж може пошкодити фільтр. Вказівка: При поставці із заводу автоматичне очищення фільтра увімкнене. Вмикання/вимкнення автоматичного очищення фільтра можливе лише при увімкненому інструменті. – Вимкнення AFC Натисніть на кнопку AFC (9). Контрольний світлодіод (35) гасне. – Вмикання AFC Натисніть на кнопку AFC (9). Контрольний світлодіод (35) світиться зеленим

Технічне обслуговування і сервіс Технічне обслуговування і очищення u Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. u Для якісної і безпечної роботи тримайте відсмоктувач і вентиляційні отвори в чистоті. u Під час обслуговування та очищення пилосмока вдягайте пилозахисну маску. Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. При технічному обслуговуванні користувачем відсмоктувач необхідно демонтувати, очистити та виконати можливі роботи з технічного обслуговування, не наражаючи при цьому на небезпеку обслуговуючий персонал та інших осіб. Перед демонтажем пилосос треба прочистити, щоб запобігти можливим небезпекам. Приміщення, в якому демонтується пилосос, повинно добре провітрюватися. Під час технічного обслуговування вдягайте особисте захисне спорядження. Після технічного обслуговування треба прибрати місце, де здійснювалося технічне обслуговування. Щонайменше один раз на рік необхідно, щоб виробник або вивчена особа проводили перевірку приладу на предмет збирання пилу, напр., пошкодження фільтру, щільність відсмоктувача та справність контрольного

У відсмоктувачах класу M, що знаходилися в забрудненому середовищі, необхідно очистити зовнішню поверхню та всі деталі електроінструмента або обробити їх герметиком. При технічному обслуговуванні та ремонтних роботах всі забруднені деталі, які не можна задовільно очистити, необхідно видалити. Такі деталі необхідно видаляти у непроникних мішечках у відповідності до чинних положень щодо усунення таких

Виймання/заміна плаского складчастого фільтра (див. мал. I1−I2) Потужність відсмоктування залежить від стану фільтра. Через те регулярно очищуйте фільтр. Негайно замінюйте пошкоджений плаский складчастий фільтр (26). – Потягніть за язичок (18) і відкрийте кришку фільтра (36). – Візьміть плаский складчастий фільтр (26) за перемички і вийміть його, потягнувши угору. – Вологою ганчіркою приберіть пил і бруд, що спали з плаского складчастого фільтра (26) під час його виймання, з краю кришки фільтра (36). Пласкі складчасті фільтри з PES (поліефірсульфон) і PTFE (політетрафторетилен) можна промивати під проточною водою. – Вставте новий або прочищений плаский складчастий фільтр (26), при цьому слідкуйте за надійною і правильною посадкою. – Закрийте кришку фільтра (36) (вона повинна відчутно увійти в зачеплення). Очищення ємності – Час від часу протирайте ємність (1) звичайним, неабразивним миючим засобом і давайте їй

Очищення датчиків рівня заповнювання (див. мал. J) Час від часу очищуйте датчики рівня заповнення (37). Українська | 177 Bosch Power Tools 1 609 92A 4LY | (19.11.2018)178 | Українська 1 609 92A 4LY | (19.11.2018) Bosch Power Tools – Відкрийте замки (13) і зніміть кришку пилосмока (12). – Протріть датчики рівня заповнення (37) м’якою

– Надіньте кришку пилосмока (12) і закрийте замки (13). Зберігання і транспортування (див. мал. K) – Накрутіть шнур на кріплення для шнура (17). – Вставте приладдя у призначені для цього тримачі: всмоктувальні труби (31) в тримачі (19), щілинну насадку (27) в тримач (20), підлогову насадку (30) в тримач (21). – Відкрийте еластичні стрічки тримача відсмоктувального шланга (4) і прокладіть відсмоктувальний шланг (24) навколо кришки відсмоктувача у тримач (4). Встроміть еластичні стрічки на місце. – Встановіть кейс L-Boxx на кріплення (11). – Перед транспортуванням вийміть повний пакет для сміття чи мішок для пилу або вилийте зібрану рідину з відсмоктувача, щоб не надірвати спину. Переносьте пилосмок лише за ручку (10). – Для транспортування відсмоктувача накрутіть заглушку (2) на під’єднувач (3). – Прибирайте пилосмок для зберігання у сухе приміщення і захищайте його від несанкціонованого використання. – Для фіксування напрямного ролика (16) опустіть гальмо напрямного ролика (15) донизу. Усунення несправностей u У разі несправності (напр., переломлення фільтра) пилосмок треба негайно вимкнути. Перед повторним вмиканням треба усунути несправність. Проблема Усунення Відсмоктувальна турбіна не запускається. – Перевірте шнур живлення, штепсель, запобіжник, розетку і датчики рівня заповнювання (37). Перемикач режимів роботи (7) встановлений на символ «Автоматика пуску та

– Встановіть перемикач режимів роботи (7) на символ «Режим всмоктування» або увімкніть підключений до розетки (5) електроінструмент. Відсмоктувальна турбіна вимикається. – Спорожніть ємність (1). Після спорожнення ємності відсмоктувальна турбіна не вмикається. – Вимкніть пилосмок зачекайте 5 секунд, через 5 секунд знов увімкніть його. – Очистіть датчики рівня заповнювання (37), а також простір між датчиками рівня заповнювання (37) за допомогою щітки. Зменшується потужність всмоктування. – Видаліть засмічення зі всмоктувальної насадки, всмоктувальної труби (31), відсмоктувального шланга (24) або плаского складчастого фільтра (26). – Замініть пакет для сміття (25) або мішок для пилу. – Правильно встановіть кришку фільтра (36). – Правильно встановіть кришку пилосмока (12) і закрийте замки (13). – Замініть плаский складчастий фільтр (26). Під час відсмоктування з пилосмока розлітається пил – Перевірте правильність встановлення плаского складчастого фільтра (26). – Замініть плаский складчастий фільтр (26). Автоматичне вимкнення (вологе відсмоктування) не спрацьовує. – Очистіть датчики рівня заповнювання (37), а також простір між датчиками рівня заповнювання (37) за допомогою щітки. У випадку рідин, що не проводять електрику, або при утворенні піни автоматичне вимикання не працює. – Постійно перевіряйте рівень заповнення. Лунає попереджувальний сигнал. Встановлена занадто мала потужність всмоктування. – Встановіть регулятор потужності всмоктування (8) на більше значення. Встановлений неправильний діаметр шланга. – Встановіть регулятор потоку повітря (6) на правильний діаметр шланга. Відсмоктувальний шланг (24) забитий або перегнутий. – Усуньте засмічення або перегин. Пакет для сміття/мішок для пилу повний.Проблема Усунення – Замініть пакет для сміття (25) або мішок для пилу. Плаский складчастий фільтр (26) забруднений. – Очистіть плаский складчастий фільтр або за потреби замініть його. Через під’єднаний електроінструмент проходить недостатній потік повітря. – Відкрийте отвір для повітря із заглушкою (34) на відсмоктувальному адаптері (22): повертайте кільце на відсмоктувальному адаптері, поки отворі для повітря із заглушкою не буде повністю відкритий. – Якщо є: відкрийте отвір для повітря із заглушкою на електроінструменті. Збій в роботі контрольної електроніки. – Зверніться в авторизовану сервісну майстерню Bosch. Автоматичне очищення фільтра не

– Увімкніть очищення фільтра (натисніть на кнопку AFC (9)). – Під’єднайте відсмоктувальний шланг (24). Автоматичне очищення фільтра не вимикається. – Зверніться в авторизовану сервісну майстерню Bosch. Автоматичне очищення фільтра не вмикається. – Зверніться в авторизовану сервісну майстерню Bosch.

Номер приладдя Паперовий фільтрувальний мішок (сухе відсмоктування)

Нетканий полотняний фільтрувальний мішок (сухе відсмоктування)

Вологий фільтр (вологе відсмоктування)

Пакет для сміття (PE) (сухе/ вологе відсмоктування)

Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Відсмоктувач, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте пилосмок у побутове сміття! Лише для країнЄС: Відповідно до Європейської директиви 2012/19/ЄС щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання пилосмоки потрібно збирати окремо і здавати на екологічно чисту рекуперацію. Українська | 179 Bosch Power Tools 1 609 92A 4LY | (19.11.2018)180 | Қазақ 1 609 92A 4LY | (19.11.2018) Bosch Power Tools

Асбестік заттектерді сормаңыз. Асбест канцерогенді болып

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: * Вологовідсмокту вач/пилосмок Товарний номер
