GAS 35 AFC - Vysavač BOSCH - Bezplatný návod k obsluze

Typ produktu	Vysavač na vodu a prach
Značka	Bosch
Model	GAS 35 AFC
Jmenovité napětí	220-240 V (110 V model k dispozici)
Frekvence	50-60 Hz
Jmenovitý příkon	1 200 W (1 000 W pro 110 V)
Hrubý objem nádoby	35 l
Čistý objem (kapaliny)	19 l
Objem sáčku na prach	19 l
Maximální podtlak (vysavač)	230 hPa
Maximální podtlak (turbína)	254 hPa
Maximální průtok vzduchu (vysavač)	36 l/s (0,036 m³/s)
Maximální průtok vzduchu (turbína)	74 l/s (0,074 m³/s)
Maximální sací výkon	1 380 W
Aktivní plocha skládaného filtru	0,615 m²
Třída filtrace	M (podle IEC/EN 60335-2-69)
Hmotnost (podle EPTA 01:2014)	12,4 kg
Stupeň krytí	IPX4
Hladina akustického tlaku	70 dB(A) (typická), K = 3 dB
Vibrace (celková hodnota)	< 2,5 m/s²
Automatické čištění filtru	AFC (Automatic Filter Cleaning) zapnutelné/vypnutelné
Zásuvka pro elektrické nářadí	Ano, s uzemněním, max. výkon 2 200 W (230 V)
Kompatibilní průměry hadice	15 mm, 22 mm, 35 mm
Nasávatelné materiály	Suchý prach (třída L/M), nehořlavé kapaliny, směsi vzduchu a vody
Údržba filtru	Ruční nebo automatické čištění pomocí AFC; omyvatelný vodou (PES/PTFE)
Bezpečnostní funkce	Automatické vypnutí při plné nádobě (kapaliny), monitorování průtoku vzduchu, detekce hladiny

Často kladené otázky - GAS 35 AFC BOSCH

Jaká je třída filtrace vysavače Bosch GAS 35 AFC?

Vysavač je certifikován třída M podle IEC/EN 60335-2-69, vhodný pro škodlivý prach s limitní hodnotou expozice ≥ 0,1 mg/m³.

Mohu tímto vysavačem vysávat kapaliny?

Ano, lze vysávat nehořlavé kapaliny jako vodu, vrtací emulze, oleje. Vyjměte sáček na prach a vložte těsnicí lišty. Pro vysávání kapalin vypněte AFC.

Jak funguje automatické čištění filtru (AFC)?

AFC čistí skládaný filtr každých 15 sekund vzduchovými proudy. Zapíná/vypíná se tlačítkem AFC (9), když je vysavač v chodu. Zelená kontrolka indikuje aktivaci.

Kdy mám vyměnit plochý skládaný filtr?

Vyměňte jej, pokud je poškozený nebo pokud sací výkon klesá i přes čištění. Filtry z PES/PTFE lze opláchnout vodou. Po výměně dbejte na správné nasazení krytu filtru.

Jaký je objem nádoby a objem sáčku?

Nádoba má hrubý objem 35 l (19 l čistý pro kapaliny). Objem sáčku na prach je 19 l. Pro suché materiály používejte jednorázový sáček nebo sáček na prach.

Mohu vysavač používat s elektrickým nářadím?

Ano, díky zásuvce (5) s uzemněním. Přepínač nastavte na polohu 'Automatické zapnutí/vypnutí'. Vysavač se zapne s nářadím a po 15 sekundách se vypne.

Jaké příslušenství je k tomuto vysavači k dispozici?

Originální příslušenství: papírový filtrační sáček (2 607 432 035), netkaný (2 607 432 037), filtrační sáček na kapaliny (2 607 432 039), jednorázový sáček (2 607 432 043). Antistatická hadice a další příslušenství jsou k dispozici jako volitelné.

Jak udržovat senzory hladiny kapaliny?

Pravidelně čistěte senzory (37) měkkým hadříkem. Sejměte horní část vysavače, očistěte senzory a prostor mezi nimi. Pravidelné čištění zabraňuje poruchám automatického vypnutí.

Co dělat, když zazní zvukový varovný signál?

Signál indikuje nedostatečný průtok vzduchu. Zkontrolujte: nastavení průtoku (průměr hadice), zda není ucpání, plný sáček na prach, znečištěný filtr. V případě potřeby otevřete sekundární vzduchový otvor.

Jak vysavač přepravovat a skladovat?

Vyprazdněte nádobu nebo vyjměte plný sáček. Naviňte kabel kolem úchytu kabelu. Uložte příslušenství do držáků. K přenášení použijte rukojeť (10). Našroubujte uzávěr (2) na sací hrdlo. Zablokujte otočná kolečka brzdou (15). Skladujte na suchém místě.

NÁVOD K OBSLUZE GAS 35 AFC BOSCH

Bezpečnostní upozornění pro vysavače

a/nebo těžká poranění.

Všechna bezpečnostní upozornění a pokyny si uschovejte pro budoucnost.

Tento vysavač není určen k tomu, aby ho používaly děti a osoby se sníženými fyzickými, smyslovými či duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi. V opačném případě hrozí nebezpečí nesprávného zacházení a poranění.

Děti musí být pod dozorem. Tak bude zajištěno, že si děti nebudou s vysavačem hrát.

VÝSTRAHA

Nikdy nevysávejte látky obsahující azbest. Azbest je karcinogenní.

VÝSTRAHA

Vysavač používejte pouze tehdy, pokud jste obdrželi dostatečné

informace o používání vysavače, vysávaných látkách a jejich bezpečné likvidaci. Důkladná instruktáž snižuje riziko nesprávné obsluhy a poranění.

VÝSTRAHA

Vysavač je vhodný pro vysávání suchého materiálu a pomocí

vhodných opatření také pro vysávání kapalin. Při

proniknutí kapalin se zvyšuje riziko úrazu elektrickým proudem.

S vysavačem nevysávejte hořlavé nebo výbušné kapaliny, například benzín, olej, alkohol, rozpouštědla. Nevysávejte horký nebo hořící prach. Vysavač nepoužívejte v prostorech s nebezpečím výbuchu. Takový prach, výpary nebo kapaliny se mohou vznítit nebo vybuchnout.

VÝSTRAHA

Zástrčku používejte pouze pro účely stanovené v návodu

k obsluze.

VÝSTRAHA

Pokud z vysavače uniká pěna nebo voda, vysavač ihned vypněte

a vyprázdněte nádobu. Vysavač se jinak může poškodit.

POZOR! Vysavač se smí skladovat pouze ve vnitřních prostorech. POZOR! Pravidelně čistěte snímače naplněné kapaliny a kontrolujte, zda nejsou poškozené. Jinak může být negativně ovlivněna funkce. Pokud se nelze vyhnout používání vysavače ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem. Vysavač zapojte do řádně uzemněné elektrické sítě.

Síťová zásuvka a prodlužovací kabel musí mít funkční ochranný vodič.

Před každým použitím zkontrolujte vysavač, kabel a zástrčku. Pokud zjistíte poškození, vysavač nepoužívejte. Neotevírejte sami vysavač a nechte ho opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů. Poškozený vysavač, kabel a zástrčka zvyšují riziko zásahu elektrickým proudem. Nepřejíždějte ani neskřípněte kabel. Netahejte za kabel při odpojování zástrčky ze zásuvky ani při přemísťování vysavače. Poškozené kabely zvyšují riziko úrazu elektrickým proudem. ▶ Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vytáhněte síťovou zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí vysavače. Postarejte se o dobré větrání na pracovišti. Vysavač nechávejte opravovat pouze kvalifikovanými odbornými pracovníky pouze za použití originálních náhradních dílů. Tím bude zaručeno, že zůstane zachována bezpečnost vysavače.

VÝSTRAHA

Vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu,

včetně odstraňování nádoby na prach, nechávejte provádět pouze odborníky. Je nutné odpovídající ochranné vybavení. Nepoužívejte vysavač bez kompletního filtračního systému. Jinak ohrožujete své zdraví.

Před uvedením do provozu zkontrolujte sací hadici, zda je v bezvadném stavu. Sací hadici přitom nechte namontovanou na vysavači, aby nepozorovaně neunikala prach. Jinak můžete prach vdechnout. Na vysavač si neseďte. Můžete vysavač poškodit. Síťový kabel a sací hadici používejte opatrně. Můžete tím ohrožovat jiné osoby. Vysavač nečistěte přímo namířeným proudem vody. Vniknutí vody do horního dílu vysavače zvyšuje riziko úrazu elektrickým proudem.

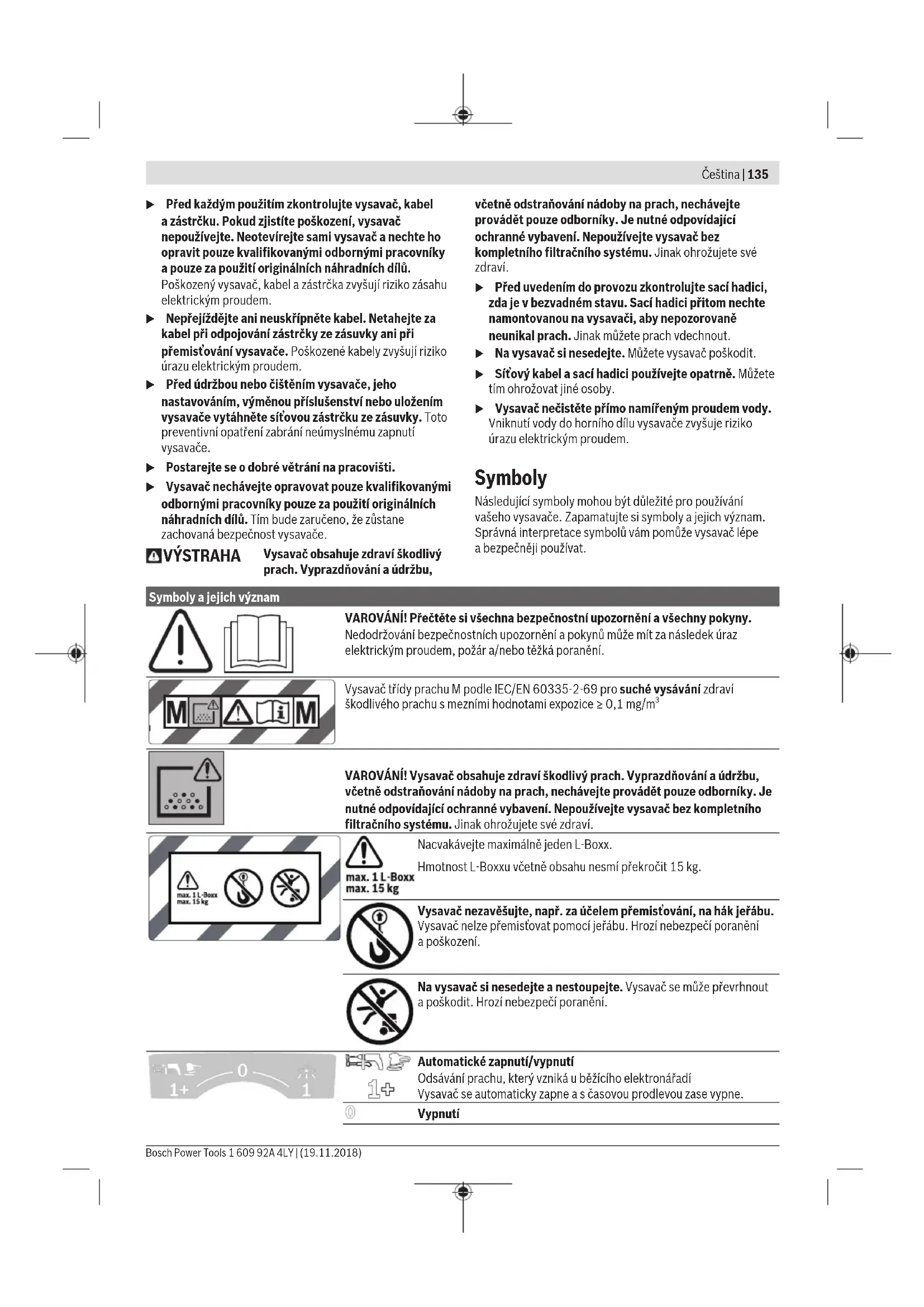

Symboly

Následující symboly mohou být důležité pro používání vašeho vysavače. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů vám pomůže vysavač lépe a bezpečněji používat.

Symboly a jejich význam

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Vysavač třídy prachu M podle IEC/EN 60335-2-69 pro suché vysávání zdraví škodlivého prachu s mezními hodnotami expozice ≥ 0,1 mg/m³

VAROVÁNÍ! Vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu, včetně odstraňování nádoby na prach, nechávejte provádět pouze odborníky. Je nutné odpovídající ochranné vybavení. Nepoužívejte vysavač bez kompletního filtračního systému. Jinak ohrožujete své zdraví.

max. 1 L-Boxx, max. 15 kg

Nacvakávejte maximálně jeden L-Boxx.

Hmotnost L-Boxxu včetně obsahu nesmí překročit 15 kg.

Vysavač nezavěšujte, např. za účelem přemísťování, na hák jeřábu. Vysavač nelze přemísťovat pomocí jeřábu. Hrozí nebezpečí poranění a poškození.

Na vysavač si nesedejte a nestoupejte. Vysavač se může převrhnout a poškodit. Hrozí nebezpečí poranění.

Automatické zapnutí/vypnutí

Odsávání prachu, který vzniká u běžícího elektronářadí. Vysavač se automaticky zapne a s časovou prodlevou zase vypne.

0 Vypnutí

Vypnutí

Symboly a jejich význam

	1	Vysáványi Vysáványi usazeného prachu
15	Sledoványi objemu prouděné pro průmér hadice 15 mm
22	Sledoványi objemu prouděné pro průmér hadice 22 mm
35	Sledoványi objemu prouděné pro průmér hadice 35 mm
Min	Max	Plynulá regulace sací sly: - Maximálné sací výkon pro práce s velkou prašností - Sníženy sací výkon pro práce s mení prašností a např. pro regulaci prísátí mezi prípojeným elektrónáradím a povrchem obrobku (např. pré broušení).
max. 2200 W	Udaj prípustného príkonu prípojeného elektrického nářadí (specifiký pro príslušnou zemi)
min. 100 W
AFC Automatic Filter Cleaning	AFC	Automaticke cistěné filtru (AFC = Automatic Filter Cleaning)

Použití v souladu s určeným účelem

Zařízení je určeno k zachycování, vysávání, přepravě a filtrování dřevěných třísek a nehořlavého suchého prachu, nehořlavých kapalin a směsí vody a vzduchu. Vysavač je technicky vyzkoušen z hlediska prachu a odpovídá třídě prachu M. Je vhodný pro zvýšené namáhání při profesionálním použití, např. v oblasti řemesel, průmyslu a v dílnách.

Vysavače třídy prachu M podle IEC/EN 60335-2-69 se smí používat pouze pro vysávání a odsávání zdraví škodlivého prachu s mezní hodnotou expozice ≥ 0,1 mg/m³. Vysavač používejte jen tehdy, když dokážete plně a bez omezení provádět všechny funkce nebo jste obdrželi příslušné pokyny.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení vysavače na stránkách s obrázky.

(1) Nádoba (2) Krytka přípojky odsávání (3) Otvor pro hadici (4) Držák pro sací hadici (5) Zásuvka pro elektronářadí (6) Regulátor objemu proudění

(7) Volič druhu provozu (8) Regulátor sacího výkonu (9) Tlačítko AFC (10) Držadlo (11) Uchycení L-Boxxu (12) Horní díl vysavače (13) Uzávěr pro horní díl vysavače (14) Kolečko (15) Brzda otočného kolečka (16) Otočné kolečko (17) Uchycení kabelu (18) Uzavírací spona pro kryt filtru (19) Držák pro sací trubky (20) Držák pro štěrbinovou hubici / zahnutou hubici (21) Držák pro podlahovou hubici (22) Odsávací adaptér (23) Zahnutá hubice (24) Sací hadice (25) Odpadní vak (26) Plochý skládaný filtr (PES) (27) Štěrbinová hubice (28) Gumová stěrka (29) Kartáčový pás

(30) Podlahová hubice

Vysavač pro mokré a suché sání GAS 35 M AFC

Čísló zboží	3 601 JC3 1.. 3 601 JC3 170
Jmenovité napěti V 220-240 110
Jmenovitý príkon W 1 200 1000
Frekvence Hz 50-60 50-60
Objem nádoby (brutto) I 35 35
Čistý objem (kapalina) I 19 19
Objem vaku na prac h I 19 19
Max. podtlakA)
-Vysavač hPa 230 211
-Motor	hPa 254 242
Max. objem prouděniA)
-Vysavač	I/s	36
	m³/s	0,036
-Motor	I/s	74
	m³/s	0,074
Max. sací vykon	W 1 380 1 150
Plocha skládoného filtru	m²	0,615
Třída prachu		M
Hmotnost podle EPTA-Procedure 01:2014	kg	12,4
Třída ochrany		±/I
Stupeř krytí		IP X4

A) Měřeno se sací hadicí o průměru 35 mm a délce 3 m. Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických pro příslušné země se mohou tyto údaje lišit.

Automatické zapnutí/vypnutí

Jmenovité napěti	Maximálni vykon	Minimálni vykon
230 V	2 200 W	100 W

Údaj o přípustném příkonu připojeného elektronářadí. U jiných modelů pro příslušné země se mohou tyto hodnoty lišit. Řiďte se údaji na zásuvce vysavače.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 60335-2-69.

Hladina akustického tlaku při použití váhového filtru A činí u tohoto vysavače typicky 70 dB(A). Nejistota K = 3 dB. Hluk při práci může překročit 80 dB(A).

Noste chrániče sluchu!

Celkové hodnoty vibrací a_n (součet vektoru tří os) a nejistota K zjištěné podle EN 60335-2-69: a_n < 2,5 m / s², K = 1,5 m / s² .

Montáž

Před všemi pracemi na vysavači vytáhněte síťovou zástrčku ze zásuvky.

Montáž držáku sací hadice (viz obrázek A)

-Zasuňte držák (4) sací hadice pevně shora do určených úchytů (32) tak, aby zaskočil.

138 | Čeština

Montáž sací hadice (viz obrázek B)

• Nasaďte sací hadici (24) do otvoru pro hadici (3) a otočte ji po směru hodinových ručiček až na doraz.

Upozornění: Při vysávání vznikají třením prachu v sací hadici a příslušenství elektrostatické náboje, které může uživatel cítit formou elektrostatických výbojů (v závislosti na okolních vlivech a tělesném vnímání).

Montáž příslušenství pro vysávání (viz obrázek C)

Sací hadice (24) je vybavena zacvakávacím systémem, pomocí kterého lze připojit příslušenství pro vysávání (odsávací adaptér (22), zahnutou hubici (23)).

Montáž odsávacího adaptéru

-Nasaďte odsávací adaptér (22) na sací hadici (24) tak, aby obě tlačítka (33) sací hadice slyšitelně zaskočila. -Pro demontáž stiskněte tlačítka (33) dovnitř a součásti ze sebe vytáhněte.

Montáž hubice trubek

Nasaďte zahnutou hubici (23) na sací hadici (24) tak, aby obě tlačítka (33) sací hadice slyšitelně zaskočila. Poté pevně nasaďte na zahnutou hubici (23) požadované příslušenství pro vysávání (podlahovou hubici, štěrbinovou hubici, sací trubku atd.). Pro demontáž stiskněte tlačítka (33) dovnitř a součásti ze sebe vytáhněte.

Nasazení/vyjmutí odpadního vaku nebo vaku na prach (suché sání) (viz obrázky D1-D2)

Pro vysávání suchých látek odpovídajících třídě prachu M musíte nasadit odpadní vak (25) nebo vak na prach. Pokud vysáváte látky bez mezní hodnoty expozice nebo s mezní hodnotou expozice ≥ 1 mg/m³ (odpovídající třídě prachu L), lze vysávat přímo do nádoby.

Upozornění: Při použití papírového filtračního vaku musíte, při použití vliesového filtračního vaku byste měli vypnout automatické čištění filtru (AFC) (viz „Automatické čištění filtru (viz obrázek H)“, strana 140).

VÝSTRAHA

Vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu,

včetně odstraňování nádoby na prach, nechávejte provádět pouze odborníky. Je nutné odpovídající ochranné vybavení. Nepoužívejte vysavač bez kompletního filtračního systému. Jinak ohrožujete své zdraví.

Nasazení odpadního vaku

Otevřete uzávěry (13) a sejměte horní díl vysavače (12). Odpadní vak (25) vložte do nádoby (1) plnicím otvorem dopředu. Přetáhněte plnicí otvor přes připojovací hrdlo až k prohlubni připojovacího hrdla.

Zajistěte, aby odpadní vak (25) úplně doléhal na vnitřní stěny nádoby (1). Zbytek odpadního vaku (25) přehněte přes okraj nádoby (1). Nasaďte horní díl vysavače (12) a uzavřete uzávěry (13).

Vyjmutí uzavřeného odpadního vaku

Otevřete uzávěry (13) a sejměte horní díl vysavače (12). Plný odpadní vak (25) stáhněte z připojovacího hrdla směrem dozadu. Vyjměte odpadní vak (25) opatrně z nádoby (1) tak, abyste ho nepoškodili. Dbejte přitom na to, aby odpadní vak nezavadil o připojovací hrdlo nebo jiné ostré předměty. Stáhněte krycí pásek nálepky a odpadní vak zalepte. Poté odpadní vak (25) zavažte pod plnicím otvorem staženým krycím páskem nálepky.

Výměna/nasazení vaku na prach (příslušenství)

Otevřete uzávěry (13) a sejměte horní díl vysavače (12). Plný vak na prach stáhněte z připojovacího hrdla směrem dozadu. Otvor vaku na prach uzavřete překlopením víčka. Vyjměte uzavřený vak na prach z nádoby (1). Nasaďte nový vak na prach na připojovací hrdlo vysavače. Zajistěte, aby vak na prach v celé délce doléhal k vnitřní stěně nádoby (1). Nasaďte horní díl vysavače (12) a uzavřete uzávěry (13).

Nasazení gumové stěrky (mokré sání) (viz obrázek E)

Upozornění: Požadavky na stupeň propustnosti (třída prachu M) byly potvrzeny pouze pro suché sání.

Pomocí vhodného nástroje sejměte kartáčový pás (29) z podlahové hubice (30). Nasaďte do podlahové hubice (30) gumové stěrky (28).

Upozornění: Strukturovaná strana gumových stěrek musí směřovat nahoru.

Nacvaknutí L-Boxxu (viz obrázek F)

• Přicvakněte L-Boxx na uchycení (11).

Pro přípravu vysavače, prostorově úsporné uložení sacího příslušenství a/nebo elektronáradí můžete na horní díl vysavače nacvaknout L-BOXX.

Nepřenášejte vysavač za držadlo nacvaknutého L-BOXXu. Vysavač je na držadlo L-BOXXu příliš těžký. Hrozí nebezpečí poranění a poškození.

Provoz

Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vytáhněte síťovou zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí vysavače.

Uvedení do provozu

Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku vysavače. Nabíječky označené 230 V se smí používat také s 220 V. Informujte se o platných předpisech/zákonech ohledně zacházení se zdraví škodlivým prachem ve vaší zemi.

Vysavač se smí používat pro vysávání a odsávání následujících materiálů:

• Prach s mezní hodnotou expozice ≥ 0,1 mg/m³

Vysavač se zásadně nesmí používat v prostředích s nebezpečím výbuchu.

Aby byl zajištěn optimální sací výkon, musíte vždy celou sací hadici (24) sejmout z horního dílu vysavače (12).

Suchesani

Není-li této hodnoty dosaženo, např. při nahromadění nečistot v sací hadici, plném vaku na prach nebo zaneseném plochém skládaném filtru, zazní akustický výstražný signál. V tom případě vysavač vypněte a zkontrolujte ho podle popisu v části „Odstraňování poruch“.

Odsávání prachu, který vzniká u běžícího elektronářadí (viz obrázek G)

Pokud se výstupní vzduch vrací zpátky do místnosti, musí se v místnosti zajistit dostatečná míra výměny vzduchu (L). Dodržujte příslušné národní předpisy.

Ve vysavači je integrovaná zásuvka s ochranným kontaktem (5). Zde můžete připojit externí elektrické nářadí. Dodržujte maximální přípustný příkon připojeného elektronářadí.

Aby bylo zajištěno dostatečné odvádění prachu na místě odsávání, nesmí objem proudění klesnout pod minimální hodnotu pro připojené elektronářadí.

Prümér hadice Nastavená hodnota objemu
	proudéní
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Nastavte regulátor objemu proudění (6) na použitý průměr hadice. - Namontujte odsávací adaptér (22) (viz „Montáž odsávacího adaptéru“, strana 138).

- Nasaďte odsávací adaptér (22) na odsávací hrdlo elektronářadí.

Upozornění: Při práci s elektronářadím, u něhož se do sací hadice přivádí malé množství vzduchu (např. kmitací pily, brusky), musí být otevřeny otvor falešného vzduchu (34) na odsávacím adaptéru (22). Pouze tak může automatické čištění filtru bez problémů pracovat.

Za tímto účelem otočte kroužek nad otvorem falešného vzduchu (34) tak, aby vznikl maximální otvor.

- Pro aktivaci automatického zapnutí/vypnutí vysavače nastavte volič druhu provozu (7) na symbol „automatické zapnutí/vypnutí“.

V tomto druhu provozu se objem proudění elektronicky sleduje podle nastavení regulátoru (6). Při správně zvoleném nastavení je zaručeno dostatečné odvádění prachu.

- Pro zapnutí vysavače zapněte elektronářadí, které je zapojené do zásuvky (5). Vysavač se automaticky zapne. - Pro ukončení odsávání vypněte elektronářadí. Funkce doběhu u automatického zapnutí/vypnutí běží ještě dalších 15 sekund, aby se ze sací hadice odsál zbytek prachu. - Pro vypnutí vysavače nastavte volič druhu provozu (7) na symbol „vypnutí“.

Pokud zazní akustický výstražný signál, musí se vysavač zkontrolovat podle popisu v části „Odstraňování poruch“.

Mokré sání

S vysavačem nevysávejte hořlavé nebo výbušné kapaliny, například benzín, olej, alkohol, rozpouštědla. Nevysávejte horký nebo hořící prach. Vysavač nepoužívejte v prostorech s nebezpečím výbuchu. Takový prach, výpary nebo kapaliny se mohou vznítit nebo vybuchnout. Vysavač se nesmí používat jako čerpadlo vody. Vysavač je určený pro nasávání vzduchu a směsi vody.

Upozornění: Požadavky na stupeň propustnosti (třída prachu M) byly potvrzeny pouze pro suché sání.

Pracovní kroky před mokrým sáním

- V případě potřeby vyjměte odpadní vak (25) nebo vak na prach.

Upozornění: Pro jednodušší likvidaci při vysávání směsi vody a pevných látek používejte filtrační vak na mokré sání (příslušenství), který oddělí kapaliny od pevných látek.

• Do podlahové hubice (30) nasaďte gumovou stěrku (28) (viz "Nasazení gumové stěrky (mokré sání)" (viz obrázek E), strana 138). - Vypněte automatické čištění filtru (AFC) (viz "Automatické čištění filtru (viz obrázek H)" strana 140).

Vysávání kapalin

- Pro zapnutí vysavače nastavte volič druhu provozu (7) na symbol vysávání.

Vysavač je vybavený senzory naplnění (37). Je-li dosaženo maximální výšky naplnění, vysavač se vypne. Nastavte volič druhu provozu (7) na symbol „vypnuto“.

Upozornění: Při vysávání nevodivých kapalin (například emulze pro vrtání, oleje a tuky) se vysavač při plné nádobě nevypne. Naplnění se musí neustále kontrolovat a nádoba včas vyprázdnit.

Pokud při mokrém sání zazní akustický výstražný signál, není zhoršena funkce bezpečnosti vysavače. Nejsou nutná žádná opatření pro odstranění poruchy.

- Pro vypnutí vysavače nastavte volič druhu provozu (7) na symbol „vypnuto“. - Před přemístěním vysavače našroubujte na otvor pro hadici (3) krytku (2). - Vyprázdněte nádobu (1). Pro zabránění tvorby plísní po mokrém sání: Vyjměte plochý skládaný filtr (26) a nechte ho řádně vyschnout. - Sejměte horní díl vysavače (12), otevřete kryt filtru (36) a oboje nechte důkladně vyschnout.

Automatické čištění filtru (viz obrázek H)

Při automatickém čištění filtru (AFC = Automatic Filter Cleaning) se plochý skládaný filtr (26) každých 15 minut čistí nárazy vzduchu (pulzující zvuky).

Nejpozději když je dosahováno příslušného sacího výkonu, musí se aktivovat čištění filtru.

Při pravidelném používání čištění filtru se prodlužuje životnost filtru.

Pro dosažení ideální životnosti filtru deaktivujte automatické čištění filtru pouze ve výjimečných případech, např. při vysávání čistých kapalin nebo při použití papírového filtračního vaku.

Povrchově znečištěné plochy skládaného filtru jsou plně funkční. Manuální čištění plochého skládaného filtru vyklepáním nebo vyfoukáním není nutné, a dokonce může filtr poškodit.

Upozornění: Automatické čištění filtru je z výroby zapnuté.

Zapnutí/vypnutí automatického čištění filtru je možné jen při zapnutém zařízení.

- Deaktivace AFC

Stiskněte tlačítko AFC (9).

Kontrolní LED (35) zhasne.

- Aktivace AFC

Stiskněte tlačítko AFC (9).

Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vytáhněte síťovou zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí vysavače.

Udržujte vysavač a větrací otvory čisté, abyste pracovali dobře a bezpečně. Při údržbě a čištění vysavače noste respirátor.

Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. Pro údržbu prováděnou uživatelem se musí vysavač demontovat, vyčistit a provést jeho údržba, pokud je to možné, aniž by přitom vzniklo nebezpečí pro personál údržby a další osoby. Aby se předešlo případným rizikům, měl by se vysavač před demontáží vyčistit. Místnost, kde se bude vysavač demontovat, by měla být dobře větraná. Během údržby noste osobní ochranné vybavení. Po údržbě by mělo následovat vyčištění prostoru, ve kterém se údržba prováděla.

Minimálně jednou ročně nechte výrobcem nebo zaškolenou osobou provést technickou kontrolu ohledně prachu, např. ohledně poškození filtru, těsnosti vysavače a funkce kontrolního vybavení.

U vysavačů třídy M, které se nacházely ve znečištěném prostředí, by se měla vyčistit vnější strana a všechny součásti zařízení nebo je opatřit těsnicími prostředky. Při prováděné údržbě a opravách se musí všechny znečištěné díly, které nelze uspokojivě vyčistit, zlikvidovat. Takové díly se musejí zlikvidovat v nepropustných sáčcích v souladu s platnými předpisy pro likvidaci takového odpadu.

Sací výkon závisí na stavu filtru. Proto filtr pravidelně čistěte. Poškozené ploché skládané filtry (26) ihned vyměňte.

Zatáhněte za uzavírací sponu (18) a otevřete kryt filtru (36). - Uchopte plochý skládaný filtr (26) za výstupky a vyjměte ho směrem nahoru. - Vlhkým hadrem odstraňte z okraje krytu filtru (36) prach a nečistoty, které se na něj dostanou při vyjímání plochého skládaného filtru (26).

Ploché skládané filtry PES a PTFE lze propláchnout pod tekoucí vodou.

- Nasaďte nový, resp. vyčištěný plochý skládaný filtr (26) a dbejte přitom na jeho bezpečné a správné usazení. - Znovu zavřete kryt filtru (36) (musí slyšitelně zaskočit).

Čištění nádoby

- Nádobu (1) občas umyjte běžným neabrazivním mycím prostředkem a nechte ji uschnout.

Čištění senzorů naplnění (viz obrázek J)

Občas vyčistěte senzory naplnění (37).

• Otevřete uzávěry (13) a sejměte horní díl vysavače (12). - Senzory naplnění (37) čistěte měkkým hadrem. - Nasaďte horní díl vysavače (12) a uzavřete uzávěry (13).

Uskladnění a příprava (viz obrázek K)

Znovu zahákněte elastické pásky.

• Přicvakněte L-Box na úchyty (11).
• Před přemístěním vysavače vyjměte plný odpadní vak, resp. plný vak na prach nebo vylijte vysáté kapaliny, abyste zabránili poranění zad.

Vysavač přenášejte vždy jen za držadlo (10).

• Před přemístěním vysavače našroubujte na otvor pro hadici (3) krytku (2). Vysavač skladujte v suchém prostoru a zajistěte ho proti neoprávněnému použití. Pro zabrzdění otáčecích koleček (16) sešlápněte brzdu (15).

Odstranění poruch

V případě poruchy (např. prasknutí filtru) je třeba vysavač okamžitě vypnout. Před novým uvedením do provozu musí být porucha odstraněna.

Problém Odstranění

Motor vysavače se nerozběhne. - Zkontrolujte sǐtový kabel, sífovou zástrčku, pojistku, zásuvku a senzory naplěnéni (37).
	Volič druhu provozu (7) je nastavený na „automaticke zapnuti/vypnuti“. - Nastavte volč druhu provozu (7) na symbol „vysávání“, resp. zapnéte elektrónářadi zapojené do zásuvky (5).
Motor vysavače se vypne.	- Vyprázdnéte nádobu (1).
Motor vysavače se po vypráždněné nádoby nerozběhne.	- Vysavač vypněte a počejte 5 sekund, po 5 sekundách ho znovu zapnéte. - Senzory naplěné (37) a prostor mezi senzory naplěné (37) vyčistěte kartáčem.
Klesá sací sila.	- Odstraťte ucpání v sací hubici, sací trabce (31), sací hadici (24) nebo ploché m skládoném filtru (26). - Vyměnte odpadník (25) nebo vak na prach. - Správně zacvaknéte kryt filtru (36). - Nasad'te správně horní dil vysavače (12) a zavřete uzávoy (13). - Vyměnte plochy skládoný filtr (26).
Při vysávní uniká prach	- Zkontrolujte, zda je správně nasazený plochy skládoný filtr (26). - Vyměnte plochy skládoný filtr (26).
Nefunguje automaticité vypnutí (mokré sání).	- Senzory naplěné (37) a prostor mezi senzory naplěné (37) vyčistěte kartáčem. U elektricky nevodivych kapalin nebo pri tvorbě pěny automaticité vypnutí nefunguje. - Neustálče kontrolujte naplěné.
Zazné akustický výstrážný signál. Je nastavený príliš malý sací výkon.
	- Nastavte regulator sacího výkonu (8) na vyší hodnotu.
	Je nastavený nesprávný průměr sací hadice. - Regulátor objemu prouděné (6) nastavte na správný průměr sací hadice.
	Sací hadice (24) je ucpáná nebo zlomená. - Odstraťte ucpání nebo zlomení.
	Odpadník vak / vak na prach je plné. - Vyměnte odpadník (25) nebo vak na prach.
	Plochy skládoný filtr (26) je znečistěné. - Plochy skládoný filtr výčistěte nebo prípadné vyměnte.
	U prípojeného elektronářadi néni dostatečné proud vžduchu. - Otevřete otvor falešného vžduchu (34) na odsávacím adaptéru (22): Otáčejte kroužkem na odsávacím adaptéru tak dlouho, dokudné otvor falešného vžduchu úplné otevřné. - Pokud je elektronářadi výbavené otvorem falešného vžduchu, otevřete ho.
	Nesprávná funkce monitorovaci elektroníky.

Problém Odstranění

	- Kontaktujte autorizovaný servis Bosch.
Nefunguje automaticke Čišteiní filtru.	- Aktivujte Čišteiní filtru (stisknéte tlacítko AFC (9)).
	- Připoje sací hadici (24).
Automaticke Čišteiní filtru nelze vypnout.	- Kontaktujte autorizovaný servis Bosch.
Automaticke Čišteiní filtru nelze zapnout.	- Kontaktujte autorizovaný servis Bosch.

Příslušenství

	Číso príslušenství
Papirový filtracnévak (suché sání) 2 607 432 035
Vlivosový filtracnévak (suché sání) 2 607 432 037
Filtracnévak na mokró sání (mokró sání)	2 607 432 039
Odpadnévak (PE) (suché/mokró sání)	2 607 432 043

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Vysavač, příslušenství a obaly odevzdejte k ekologické recyklaci.

Vysavač nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU

o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné vysavače musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Slovenština

Vysávací používejte jen tehdy, když jste získali dostatek informací

a vyprázdněte nádobu. Jinak se může vysavač poškodit.

Postarejte se o dobré větrání svého pracoviště. Vysavač dejte opravit jen kvalifikovanému odbornému personálu a jen s použitím originálních náhradních součástek. Tím se zabezpečí, že bezpečnost elektrického přístroje bude zachována.

VÝSTRAHA

Před uvedením vysavače do provozu zkontrolujte sací hadici, zda je v bezvadném stavu. Sací hadici přitom nechte namontovanou na vysavači, aby neúmyslně neunikal prach. Jinak byste mohli prach vdechovat. Vysavač nepoužívejte k sezení. Mohli byste vysavač poškodit. Síťový kabel a sací hadici používejte opatrně. Mohli byste jimi ohrozit ostatní osoby ve vašem okolí. Nečistěte vysavač přímo namířeným proudem vody. Vniknutí vody do horní části vysavače zvyšuje riziko možného zásahu elektrickým proudem.

Symboly

Následující symboly mohou mít velký význam pro používání vašeho vysavače. Dobře si tyto symboly a jejich významy zapamatujte. Správná interpretace těchto symbolů vám bude pomáhat používat tento vysavač lépe a bezpečněji.

Symboly a jejich významy

VÝSTRAHA! Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování bezpečnostních upozornění a pokynů může zapříčinit úraz elektrickým proudem, požár a/nebo těžká poranění.

Vysavač třídy prachu M podle IEC/EN 60335-2-69 pro vysávání nasucho zdraví škodlivého prachu s hraniční hodnotou expozice ≥ 0,1 mg/m³

Hladina akustického tlaku vysavače při použití vakového filtru A je typicky 70 dB(A). Nejistota K = 3 dB. Hladina hluku při práci může překročit 80 dB(A).

Noste prostředky na ochranu sluchu!

Celkové hodnoty vibrací (součet vektorů ve třech směrech) a nejistota K zjištěná podle EN 60335-2-69: a_n < 2,5m / s² K = 1,5m / s²

Montáž

Před každou prací na vysavači vytáhněte zástrčku síťového kabelu ze zásuvky.

Vysavač obsahuje prach ohrožující zdraví. Vyprázdňování a údržba

Před přenášením vysavače na prostorově úsporné odložení příslušenství vysavače a/nebo elektrického nářadí můžete L-BOXX připojit na horní část vysavače.

Sací výkon závisí od stavu filtru. Proto pravidelně čistěte filtr.

Poškozený plochý skládaný filtr (26) okamžitě vyměňte.

-Potáhněte zavírací sponu (18) a otevřete kryt filtru (36). -Uchopte plochý skládaný filtr (26) za rám a vyberte ho nahoru. - Odstraňte prach a špínu, která vznikne při vyjímání plochého skládaného filtru (26), vlhkou hadrou z uzavíracího okraje krytu filtru (36).

PES a PTFE ploché skládané filtry se mohou opláchnout pod tekoucí vodou.

Vložte nový, příp. vyčištěný plochý skládaný filtr (26) a dbejte na bezpečné a správné umístění. Zavřete znovu kryt filtru (36) (musí slyšitelně zapadnout).

Čištění nádoby

-Umyjte občas nádobu (1) běžným, neabrazivním čisticím prostředkem a nechte ji vyschnout.

Nevyhazujte vysavač do běžného odpadu z domácnosti!

Len pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle její transpozice do národního práva se musí u nepoužitých vysavačů

sbírat odděleně a odevzdat k recyklaci v souladu s ochranou životního prostředí.
