Typ produktu	Vysávač na vodu a prach
Značka	Bosch
Model	GAS 35 AFC
Menovité napätie	220-240 V (model 110 V k dispozícii)
Frekvencia	50-60 Hz
Menovitý príkon	1 200 W (1 000 W pre 110 V)
Hrubý objem nádoby	35 l
Čistý objem (kvapaliny)	19 l
Objem vrecka na prach	19 l
Maximálny podtlak (vysávač)	230 hPa
Maximálny podtlak (turbína)	254 hPa
Maximálny prietok vzduchu (vysávač)	36 l/s (0,036 m³/s)
Maximálny prietok vzduchu (turbína)	74 l/s (0,074 m³/s)
Maximálny sací výkon	1 380 W
Aktívna plocha skladaného filtra	0,615 m²
Trieda filtrácie	M (podľa IEC/EN 60335-2-69)
Hmotnosť (podľa EPTA 01:2014)	12,4 kg
Stupeň krytia	IPX4
Hladina akustického tlaku	70 dB(A) (typická), K = 3 dB
Vibrácie (celková hodnota)	< 2,5 m/s²
Automatické čistenie filtra	AFC (Automatic Filter Cleaning) aktivovateľné/deaktivovateľné
Zásuvka pre elektrické náradie	Áno, s uzemnením, max. výkon 2 200 W (230 V)
Kompatibilné priemery hadice	15 mm, 22 mm, 35 mm
Vysávateľné materiály	Suchý prach (trieda L/M), nehorľavé kvapaliny, zmesi vzduchu a vody
Údržba filtra	Ručné alebo automatické čistenie pomocou AFC; umývateľný vodou (PES/PTFE)
Bezpečnostné funkcie	Automatické vypnutie pri plnej nádobe (kvapaliny), monitorovanie prietoku vzduchu, detekcia hladiny

Často kladené otázky - GAS 35 AFC BOSCH

Aká je trieda filtrácie vysávača Bosch GAS 35 AFC?

Vysávač je certifikovaný trieda M podľa IEC/EN 60335-2-69, vhodný na škodlivý prach s limitnou hodnotou expozície ≥ 0,1 mg/m³.

Môžem s týmto vysávačom vysávať kvapaliny?

Áno, môže vysávať nehorľavé kvapaliny ako voda, vŕtacie emulzie, oleje. Odstráňte vrecko na prach a vložte tesniace pery. Pre vysávanie kvapalín deaktivujte AFC.

Ako funguje automatické čistenie filtra (AFC)?

AFC čistí skladaný filter každých 15 sekúnd prúdmi vzduchu. Aktivuje/deaktivuje sa tlačidlom AFC (9), keď je vysávač v prevádzke. Zelená kontrolka signalizuje aktiváciu.

Kedy mám vymeniť plochý skladaný filter?

Vymeňte ho, ak je poškodený alebo ak sa sací výkon znižuje napriek čisteniu. Filtre z PES/PTFE možno opláchnuť vodou. Po výmene dbajte na správne umiestnenie krytu filtra.

Aká je kapacita nádoby a objem vrecka?

Nádoba má hrubý objem 35 l (19 l čistý pre kvapaliny). Objem vrecka na prach je 19 l. Pre suché materiály použite jednorazové vrecko alebo vrecko na prach.

Môžem použiť vysávač s elektrickým náradím?

Áno, vďaka zásuvke (5) s uzemnením. Prepínač nastavte do polohy 'Automatické zapnutie/vypnutie'. Vysávač sa zapne s náradím a po 15 sekundách sa vypne.

Aké príslušenstvo je k dispozícii pre tento vysávač?

Originálne príslušenstvo: papierové filtračné vrecko (2 607 432 035), netkané filtračné vrecko (2 607 432 037), filtračné vrecko na kvapaliny (2 607 432 039), jednorazové vrecko (2 607 432 043). Antistatická hadica a ďalšie príslušenstvo sú k dispozícii voliteľne.

Ako udržiavať snímače hladiny kvapaliny?

Pravidelne čistite snímače (37) mäkkou handričkou. Odstráňte hornú časť vysávača, očistite snímače a priestor medzi nimi. Pravidelné čistenie zabraňuje poruchám automatického vypnutia.

Čo robiť, ak zaznie zvukový výstražný signál?

Signál indikuje nedostatočný prietok vzduchu. Skontrolujte: nastavenie prietoku (priemer hadice), či nie je upchatý, plné vrecko na prach, zanesený filter. V prípade potreby otvorte sekundárny otvor vzduchu.

Ako prepravovať a skladovať vysávač?

Vyprázdnite nádobu alebo vyberte plné vrecko. Naviňte kábel okolo držiaka kábla. Uložte príslušenstvo do ich úchytov. Na prenášanie použite rukoväť (10). Naskrutkujte uzáver (2) na saciu prípojku. Otočné kolieska zablokujte brzdou (15). Skladujte na suchom mieste.

NÁVOD NA OBSLUHU GAS 35 AFC BOSCH

(34) Otvor falošného vzduchu

(31) Sacia trubica

(35) Kontrolná LED

(32) Uchytenie pre držiak sacej hadice

(36) Kryt filtra

(33) Tlačidlo

(37) Senzory naplnenia

Technické údaje

Firma Bosch všeobecne odporúča pri vysávaní jemného prachu a suchého materiálu používať antistatickú saciu hadicu (príslušenstvo).

Vysávanie usadeného prachu

-Nastavte regulátor objemu prúdenia (6) na použitý priemer hadice.

-Pre zapnutie vysávača nastavte volič druhu prevádzky (7) na symbol vysávania.

-Pre vypnutie vysávača nastavte volič druhu prevádzky (7) na symbol "vypnutie".

Vysávač je vybavený kontrolou objemu prúdenia. Kontrola objemu prúdenia je v druhu prevádzky "vysávanie" pevne nastavená na 20 m/s, nezávisle na polohe regulátora objemu prúdenia (6).

Vybratie/výmena plochého skladaného filtra (pozri obrázky 11-12)

Bezpečnostné pokyny pre vysávač

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké

poranenia.

Všetky bezpečnostné upozornenia a pokyny starostlivo uschovajte na budúce použitie.

Tento vysávač nie je určený na to, aby ho používali deti a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatočnými skúsenosťami a znalosťami. V opačnom prípade hrozí riziko chybnej obsluhy a vzniku poranení.

Dozerajte na deti. Zaistite, aby sa deti nehrali s vysávačom.

VÝSTRAHA

Nikdy nevysávajte látky obsahujúce azbest. Azbest sa považuje za ra

kovinotvornú látku.

VÝSTRAHA

o jeho používaní, látkach, vysávaných látkach a ich bezpečnom odstránení. Starostlivé zaúčanie znižuje možnosti nesprávnej obsluhy a prípadného poranenia.

VÝSTRAHA

Vysávač je vhodný na vysávanie suchých látok a vhodnými opa

treniami aj na vysávanie kvapalín. Vniknutie kvapalín zvyšuje riziko zásahu elektrickým prúdom.

Vysávačom nevysávajte horľavé alebo výbušné kvapaliny, napríklad benzín, olej, alkohol, rozpúšťadlá. Nevysávajte horúci alebo horiaci prach. Vysávač nepoužívajte v priestoroch s rizikom výbuchu. Prach,

výpary alebo kvapaliny by sa mohli vznietiť alebo explodovať.

VÝSTRAHA

Zásuvku používajte len na účely stanovené v návode na použitie.

VÝSTRAHA

Keď začne z vysávača vychádzať pena alebo voda, ihneď ho vypnite.

DÔLEŽITÉ UPOZORNENIE! Vysávač sa smie uskladňovať len v interiéroch. DÔLEŽITÉ UPOZORNENIE! Senzory hladiny kvapalín pravidelne vyčistite a skontrolujte, či nie sú poškodené. Inak sa môže nepriaznivo ovplyvniť funkčnosť. Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom. Pripojte vysávač k riadne uzemnenej elektrickej sieti. Zásuvka a predlžovací kábel musia mať funkčný ochranný vodič. Pred každým použitím skontrolujte vysávač, kábel a zástrčku. Ak zistíte poškodenie, vysávač nepoužívajte. Vysávač sami neotvárajte, opravy zverte len kvalifikovanému odbornému personálu a len s použitím originálnych náhradných súčiastok. Poškodené vysávače, prívodné šnúry a zástrčky zvyšujú riziko zásahu elektrickým prúdom. Kábel nezačviknite alebo neprejdite ho. Nepoužívajte kábel na vytahovanie zástrčky zo zásuvky alebo na ťahanie vysávača. Poškodené prívodné káble zvyšujú riziko zásahu elektrickým prúdom. Vytiahnite zástrčku zo zásuvky, prv než budete vysávač čistiť alebo vykonávať jeho údržbu, vykonávať na

stavenia zariadenia, meniť časti príslušenstva alebo prv než vysávač odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu vysávača.

Vysávač obsahuje prach ohrozujúci zdravie. Vyprázdňovanie a údrž-

bu, vrátane odstránenia zbernej nádoby na prach, zverte len odborníkom. Potrebná je príslušná ochranná výbava. Vysávač nepoužívajte bez kompletného filtračného systému. V opačnom prípade by ste ohrozovali svoje zdravie.

VÝSTRAHA! Vysávač obsahuje prach ohrozujúci zdravie. Vyprázdňovanie a údržbu, vrátane odstránenia zbernej nádoby na prach, zverte len odborníkom. Potrebná je príslušná ochranná výbava. Vysávač nepoužívajte bez kompletného filtračného systému. V opačnom prípade by ste ohrozovali svoje zdravie.

Pripojte maximálne jeden L-Boxx.

Celková hmotnosť L-Boxxu nesmie prekročiť 15 kg.

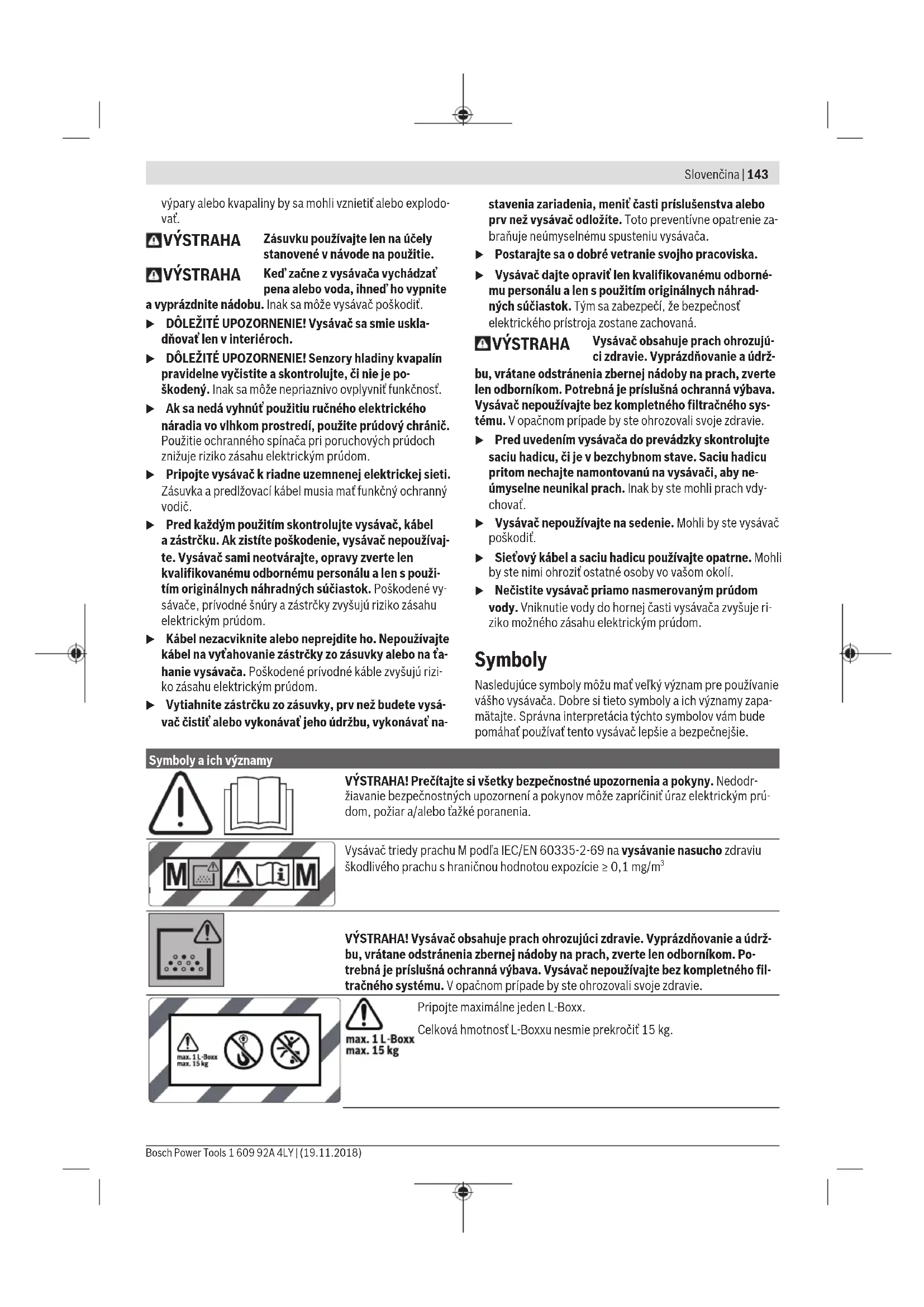

Symboly a ich významy

Vysávač neprepravujte zavesený na háku žeriava. Vysávač sa nesmie prepravovať žeriavom. Hrozí riziko poranenia a poškodenia.

Vysávač nepoužívajte na sedenie, ako rebrík alebo stúpadlo. Vysávač sa môže prevrátiť a poškodiť. Hrozí riziko poranenia.

Automatika štart/stop

Odsávanie vznikajúceho prachu z bežiaceho elektrického náradia. Vysávač sa automaticky zapne a s časovým oneskorením vypne.

Vypnutie

Vysávanie

Vysávanie usadeného prachu

15 Sledovanie objemového prietoku pre priemer hadice 15 mm

22 Sledovanie objemového prietoku pre priemer hadice 22 mm

35 Sledovanie objemového prietoku pre priemer hadice 35 mm

Min/Max Plynulá regulácia sacej sily:

Maximálny sací výkon pre aplikácie s intenzívnou tvorbou prachu - Redukovaný sací výkon pre aplikácie s nízkou tvorbou prachu a napr. na reguláciu nasávacej sily medzi pripojeným elektrickým náradím a povrchom obrobku (napr. pri brúsení)

Údaj o povolenom pripojnom výkone pripojeného elektrického náradia (špecifický pre danú krajinu)

AFC Automatické čistenie filtra (AFC = Automatic Filter Cleaning)

Zariadenie je určené na zachytávanie, nasávanie, čerpanie a odlučovanie drevených triesok, nehorľavých, suchých druhov prachu, nehorľavých kvapalín a zmesi vody a vzduchu. Tento vysávač bol podrobený technickej prachovej kontrole a zodpovedá triede prachu M. Je vhodný na zvýšené nároky a namáhanie pri priemyselnom používaní, napríklad v remeslách, priemysle a dielňach.

Vysávače triedy prachu M podľa IEC/EN 60335-2-69 sa smú používať len na vysávanie a odsávanie zdraviu škodlivého prachu s hraničnou hodnotou expozície ≥ 0,1 mg/m³

Vysávač používajte len v takom prípade, ak viete kompletne posúdiť a bez obmedzenia uskutočniť všetky funkcie alebo ak ste dostali príslušné pokyny.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie vysávača na grafickej strane.

(1) Nádoba vysávača (2) Uzavieracia zátka odsávacieho otvoru (3) Uchytenie hadice (4) Držiak sacej hadice (5) Zásuvka na pripojenie elektrického náradia (6) Regulátor objemového prietoku

(7) Prepínač pracovného režimu (8) Regulátor sacieho výkonu (9) AFC tlačidlo (10) Rukoväť na prenášanie (11) Uchytenie L-Boxxu (12) Horná časť vysávača (13) Uzáver hornej časti vysávača (14) Nosné koliesko (15) Brzda kolieska (16) Koliesko (17) Držiak prívodnej šnúry (18) Zatváracia spona krytu filtra (19) Držiak sacej rúry (20) Držiak štrbinovej dýzy/zahnutej dýzy (21) Držiak podlahovej dýzy (22) Odsávací adaptér

(23) Ohnutá dýza (24) Sacia hadica (25) Odpadové vrecko (26) Plochý skladaný filter (PES) (27) Štrbinová dýza (28) Gumená manžeta (29) Kefový prúžok (30) Podlahová dýza (31) Sacia hadica (32) Uchytenie pre držiak sacej hadice (33) Stláčací gombík (34) Otvor pre falošný vzduch (35) Kontrolná LED (36) Kryt filtra (37) Snímač hladiny

Technické údaje

Vysávač na vysávanie namokro/nasucho GAS 35 M AFC

Vecné Čísló		3601 JC3 1.. 3601 JC3 170
Menovité napătie V 220 - 240 110
Menovitý prikon W 1 200 1 000
Frekvência Hz 50 - 60 50 - 60
Objem nádoby vysávača (brutto) I 35 35
Objem netto (kvapalina) I 19 19
Objem vrecka na prach I 19 19
Max. podtlakA)
- Vysávač hPa 230 211
- Turbina hPa 254 242
Max. objemový prietokA)
- Vysávač l/s		36	31
	m3/s	0,036	0,031
- Turbina	l/s	74	71
	m3/s	0,074	0,071
Max. sací vykon	W 1 380 1 150
Plocha skladaného filtra	m2	0,615	0,615
Trieda prachu		M	M
Hmotnost'podla EPTA-Procedure 01:2014	kg	12,4	12,4
Trieda ochrany		⊕/I	⊕/I
Druh ochrany		IPX4	IPX4

A) merané so sacou hadicou 0 35 a dýzou 3 m Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje líšiť.

146 | Slovenčina

Automatika start/stop

Menovité napätie Maximálny výkon Minimálny výkon

230V2200W100W

Údaj o povolenom pripojnom výkone pripojeného elektrického náradia.

Pri modeloch špecifických pre danú krajinu sa tieto hodnoty môžu líšiť. Prosím, všimnite si údaje na zásuvke vysávača.

Informácia o hlučnosti/vibráciách

Hodnoty emisií hluku zistené podľa EN 60335-2-69.

Držiak pre montáž sacej hadice (pozri obrázok A)

Vsuňte držiak (4) pre saciu hadicu zhora do určeného uchytenia (32) tak, aby zapadol.

Montáž sacej hadice (pozri obrázok B)

Nasaďte saciu hadicu (24) na držiak hadice (3) a otočte ju v smere pohybu hodinových ručičiek až na doraz.

Upozornenie: Pri vysávaní vzniká trením prachu v sacej hadici a príslušenstve elektrostatický náboj, ktorý môže používateľ pocítiť vo forme statického výboja (v závislosti od vplyvov okolia a telesného vnímania).

Všeobecne odporúča Bosch používať antistatickú saciu hadicu (príslušenstvo) pri vysávaní jemného prachu a suchých materiálov.

Montáž príslušenstva pre vysávanie (pozri obrázok C)

Sacia hadica (24) je vybavená západkovým systémom, ktorým sa dá pripojiť príslušenstvo vysávača (odsávací adaptér (22), ohnutá dýza (23)).

Montáž odsávacieho adaptéra

Zahnutú dýzu nasuňte (22) na saciu hadicu (24), až kým obidva stláčacie gombíky (33) sacej hadice počuteľne nezaskočia.

Pri demontáži stlačte stláčacie gombíky (33) dovnútra a jednotlivé časti od seba odtiahnite.

Montáž dýz a rúr

Zahnutú dýzu (23) nasuňte na saciu hadicu (24) tak, aby obidva stláčacie gombíky (33) sacej hadice počuteľne zaskočili. Potom nasunutím upevnite želané vysávacie príslušenstvo (podlahovú dýzu, štrbinovú dýzu, saciu rúru a podobne) na zahnutú dýzu (23).

-Pri demontáži stlačte stláčacie gombíky (33) dovnútra a jednotlivé časti od seba odtiahnite.

Vloženie/vybratie odpadového vrecka alebo vrecka na prach (vysávanie nasucho) (pozri obrázky D1-D2)

Na vysávanie nasucho látok podľa triedy prachu M musíte vložiť odpadové vrecko (25) alebo vrecko na prach.

Ak sa vysávajú látky bez alebo s hraničnou hodnotou expozície ≥ 1 mg/m³ (zodpovedajúce triede prachu L), môžu sa vysávať priamo do nádoby vysávača.

Upozornenie: Pri použití papierového vrecka na filter musíte pri použití vrecka na filter z netkanej textílie by ste mali vypnúť automatické čistenie (AFC) (pozri „Automatické čistenie filtra (pozri obrázok H)“, strana 148).

VÝSTRAHA

bu, vrátane odstránenia zbernej nádoby na prach, zverte len odborníkom. Potrebné je príslušné ochranné vybavenie. Vysávač nepoužívajte bez kompletného filtračného systému. V opačnom prípade by ste ohrozovali svoje zdravie.

Vkladanie vrecka na odpad

• Otvorte uzávery (13) a odoberte hornú časť vysávača (12). -Vložte odpadové vrecko (25) plniacim otvorom smerom dopredu do nádoby vysávača (1). -Vytiahnite plniaci otvor cez pripájaciu prírubu až do priehlbne pripájacej príruby. -Uistite sa, že odpadové vrecko (25) úplne prilieha na vnútorné steny nádoby vysávača (1).
• Preložte zvyšok odpadového vrecka (25) cez okraj nádoby vysávača (1). -Hornú časť vysávača (12) znova nasaďte a zatvorte uzávery (13).

Vybratie a uzatvorenie odpadového vrecka

• Otvorte uzávery (13) a odoberte hornú časť vysávača (12).
• Plné odpadové vrecko (25) stiahnite z pripájacej príruby dozadu.
• Opatrne vyberte odpadové vrecko (25) z nádoby (1) tak, aby sa nepoškodilo. Dávajte pritom pozor na to, aby sa odpadové vrecko neodieralo o pripájaciu prírubu alebo o iné ostré predmety. -Kryt lepiacej pásky stiahnite a prilepte odpadové vrecko. Potom pripevnite odpadové vrecko (25) pod plniaci otvor stiahnutým krytom lepiacej pásky.

Výmena/vloženie vrecka na prach (príslušenstvo)

• Otvorte uzávery (13) a odoberte hornú časť vysávača (12).
• Plné vrecko na prach stiahnite z pripájacej príruby dozadu. Uzavrite otvor vrecka na prach sklopením veka. Vyberte uzatvorené vrecko na prach z nádoby (1).
• Navlečte nové vrecko na prach na pripájaciu prírubu vysávača. Uistite sa, že vrecko na prach po celej dĺžke prilieha na vnútorné steny nádoby vysávača (1). Hornú časť vysávača (12) znova nasaďte a zatvorte uzávery (13).

Vloženie gumenej manžety (vysávanie namokro) (pozri obrázok E)

Upozornenie: Požiadavka na stupeň priepustnosti (trieda prachu M) bola preukázaná len pre vysávanie nasucho.

• Kefové prúžky (29) vhodným nástrojom nadvihnite z podlahovej dýzy (30). -Vložte gumenú manžetu (28) do podlahovej dýzy (30).

Upozornenie: Štruktúrovaná strana gumenej manžety musí smerovať von.

Pripojenie L-Boxxu (pozri obrázok F)

Pripevnite L-Boxx na uchytenia (11).

Vysávač neprenášajte za rukoväť pripevneného L-BOXXu. Vysávač je ťažký na nosenie za rukoväť L-BOXXu. Hrozí riziko poranenia a poškodenia.

Prevádzka

Vytiahnite zástrčku zo zásuvky, prv než budete vysávač čistiť alebo vykonávať jeho údržbu, vykonávať nastavenia zariadenia, meniť časti príslušenstva alebo prv než vysávač odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu vysávača.

Uvedenie do prevádzky

Venujte pozornosť napätiu elektrickej siete! Napätie zdroja elektrického prúdu sa musí zhodovať s údajmi na typovom štítku vysávača. Nabíjačky označené pre napätie 230 V sa smú používať aj s napätím 220 V. Informujte sa láskavo o predpisoch/zákonech platných vo Vašej krajine týkajúcich sa manipulácie so zdraviu škodlivým prachom.

Tento vysávač sa smie používať na vysávanie a odsávanie nasledujúcich druhov materiálu:

• Prach s hraničnou hodnotou expozície ≥ 0,1 mg/m³

Tento vysávač sa zásadne nesmie používať v priestoroch, v ktorých hrozí nebezpečenstvo výbuchu.

Aby sa zabezpečil optimálny sací výkon, saciu hadicu (24) musíte vždy úplne odvinúť z hornej časti vysávača (12).

Vysávanie nasucho

Vysávanie usadeného prachu

Nastavte regulátor objemového prietoku (6) na priemer použitej hadice.

• Na zapnutie vysávača nastavte prepínač pracovného režimu (7) na symbol „Vysávanie".
• Na vypnutie vysávača nastavte prepínač pracovného režimu (7) na symbol „Vypnutie".

Vysávač je vybavený kontrolou objemového prúdu. Sledovanie objemového prúdu je v pracovnom režime „Vysávanie“ pevne nastavené na hodnotu 20 m/s, nezávisle od polohy regulátora objemového prúdu (6).

Pokiaľ sa táto hodnota nedosiahne, napr. pri nasatej nečistote v saciej hadici, plnom prachovom vrecku alebo upchatom plochom skladanom filtri, zaznie akustický výstražný signál. V tom prípade vysávač vypnite a skontrolujte ho podľa opisu v časti „Odstránenie porúch".

Odsávanie vznikajúceho prachu z bežiaceho elektrického náradia (pozri obrázok G)

Ak sa odpadový vzduch vracia do miestnosti, musí byť v miestnosti zabezpečená dostatočne intenzívna výmena vzduchu (L). Dodržiavajte aj príslušné predpisy platné vo Vašej krajine.

Vo vysávači je integrovaná zásuvka s ochranným kontaktom (5). Do nej môžete pripojiť externé ručné elektrické náradie. Dodržiavajte maximálny dovolený výkon pripojeného ručného elektrického náradia.

Aby bolo zabezpečené dostatočné odvádzanie prachu na mieste odsávania, minimálny objemový prietok pre pripojené elektrické náradie sa nesmie prekročiť nadol.

Priemer hadice Nastavite'lá hodnota ob-jemového prietoku
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Nastavte regulátor objemového prietoku (6) na priemer použitej hadice. - Namontujte odsávací adaptér (22) (pozri „Montáž odsávacieho adaptéra", strana 146). Zasuňte saciu hadicu (22) do odsávacieho hrdla elektrického náradia.

Upozornenie: Pri práci s elektrickým náradím, ktorého prívod vzduchu do sacej hadice je nízky (napríklad priamočiare píly, brúsky a podobne), je potrebné otvoriť otvor pre falošný vzduch (34) odsávacieho adaptéra (22). Len tak môže automatické čistenie filtra pracovať bez problémov. Otáčajte prstenec nad otvorom pre falošný vzduch (34), až kým nevznikne maximálny otvor.

• Na aktivovanie automatiky START/stop vysávača nastavte prepínač pracovného režimu (7) na symbol „automatika START/stop".

V tomto pracovnom režime sa objemový prietok elektronicky sleduje podľa nastavenia na regulátore (6). Keď je nastavenie zvolené správne, je zabezpečený dostatočný transport prachu.

• Aby ste vysávač uviedli do prevádzky, zapnite do zásuvky (5) pripojené elektrické náradie. Vysávač sa automaticky spustí. Elektrické náradie vypnite, keď chcete vysávanie ukončiť. Funkcia dobehu pre automatiku start/stop beží 15 sekúnd, aby sa zvyšný prach odsal zo sacej hadice.
• Na vypnutie vysávača nastavte prepínač pracovného režimu (7) na symbol „vypnutie".

Ak zaznie akustický výstražný signál, vysávač sa musí skontrolovať podľa opisu v časti „Odstránenie porúch".

Vysávanie namokro

Vysávačom nevysávajte horľavé alebo výbušné kvapaliny, napríklad benzín, olej, alkohol, rozpúšťadlá. Nevysávajte horúci alebo horiaci prach. Vysávač nepoužívajte v priestoroch s rizikom výbuchu. Prach, výpary alebo kvapaliny by sa mohli vznietiť alebo explodovať. Vysávač sa nesmie používať ako vodné čerpadlo. Vysávač je určený na vysávanie vzduchu a vodnej zmesi.

Upozornenie: Požiadavka na stupeň priepustnosti (trieda prachu M) bola preukázaná len pre vysávanie nasucho.

Postup pred vysávaním namokro

V prípade potreby odstráňte opotrebované vrecko (25) alebo vrecko na prach.

Upozornenie: Pre ľahšiu likvidáciu používajte pri vysávaní zmesi vody a pevných látok filter na vysávanie namokro (príslušenstvo), ktorý odlučuje kvapalinu od pevných látok.

Vložte gumenú manžetu (28) do podlahovej dýzy (30) (pozri Vloženie gumenej manžety (vysávanie namokro) (pozri obrázok E), strana 147). Vypnite automatické čistenie filtra (AFC) (pozri Automatické čistenie filtra (pozri obrázok H), strana 148).

Vysávanie kvapalín

• Na zapnutie vysávača nastavte prepínač pracovného režimu (7) na symbol „Vysávanie".

Vysávač je vybavený snímačom hladiny (37). Keď sa dosiahne maximálna výška hladiny, vysávač sa vypne. Nastavte prepínač voľby pracovných režimov (7) na symbol „Vypnutie".

Upozornenie: Pri vysávaní nevodivých kvapalín (napr. emulzia na vŕtanie, oleje a tuky) sa vysávač nevypne, keď je nádoba plná. Hladina sa musí stále kontrolovať a nádoba včas vyprázdniť.

Ak pri vysávaní namokro zaznie akustický výstražný signál, bezpečnosť činnosti vysávača tým nie je ovplyvnená. Na odstránenie poruchy nie sú potrebné žiadne opatrenia.

• Na vypnutie vysávača nastavte prepínač pracovného režimu (7) na symbol „Vypnutie". Pred prenášaním vysávača zatočte uzavieraciu zátku (2) do uchytenia hadice (3). -Vyprázdnite nádobu vysávača (1).

Po vysávaní namokro, aby sa zabránilo tvorbe plesní.

Vyberte plochý skladaný filter (26) a nechajte ho dobre vysušiť. - Odoberte hornú časť vysávača (12), otvorte kryt filtra (36) a nechajte ich dobre vyschnúť.

Automatické čistenie filtra (pozri obrázok H)

Pri automatickom čistení filtra (AFC = Automatic Filter Cleaning) sa plochý skladaný filter (26) každých 15 sekúnd vyčistí tlakom vzduchu (pulzujúci zvuk).

Čistenie filtra sa musí aktivovať najneskôr vtedy, keď je už nedostatočný sací výkon.

Pri pravidelnom používaní čistenia filtra sa zvyšuje životnosť filtra.

Na dosiahnutie ideálnej životnosti filtra len vo výnimočných prípadoch deaktivujte automatické čistenie filtra, napr. pri vysávaní čistých tekutín alebo pri použití papierového vrecka filtra.

Povrchovo znečistený plochý skladaný filter je plne funkčný. Manuálne vyčistenie skladaného filtra vyklepaním alebo vyfúkaním nie je potrebné a dokonca môže filter poškodiť.

Upozornenie: Automatické čistenie filtra je z výroby nastavené.

Zapnutie/vypnutie automatického čistenia filtra je možné len pri zapnutom prístroji.

Deaktivácia AFC

Stlačte tlačidlo AFC (9). Kontrolná LED (35) zhasne.

Aktivácia AFC

Stlačte tlačidlo AFC (9).

Kontrolná LED (35) svieti na zeleno.

Údržba a servis

Údržba a čistenie

Vytiahnite zástrčku zo zásuvky, predtým než budete vysávač čistiť alebo vykonávať jeho údržbu, vykonávať nastavenia zariadenia, meniť časti príslušenstva alebo predtým než vysávač odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu vysávača. Vysávač a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Pri údržbe a čistení vysávača používajte ochrannú dýchaciu masku.

Ak je potrebná výmena príjmacieho vedenia, musí ju vykonať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.

Keď vykonáva údržbu používateľ, treba vysávač demontovať, vyčistiť a ošetriť. Pokiaľ sa to dá vykonať tak, aby pritom

neboli ohrozené osoby vykonávajúce údržbu ani žiadne iné osoby. Pred demontážou treba vysávač vyčistiť, aby sa zabránilo náhodnému ohrozeniu. Miestnosť, v ktorej sa bude vysávač demontovať, by mala byť dobre vetraná. Počas údržby používajte primerané osobné ochranné pomôcky. Po vykonaní údržby by sa mal upratať a vyčistiť priestor, kde sa konala údržba.

Minimálne jedenkrát ročne treba vykonať technickú prachovú kontrolu, ktorú treba zveriť buď výrobcovi alebo osobe vyškolenej výrobcom, pričom sa skontroluje napr. poškodenie filtra, tesnosť vysávača a správne fungovanie kontrolných prvkov výrobku.

Na vysávačoch triedy M, ktoré sa nachádzali v znečistenom prostredí, treba vyčistiť vonkajšok, ako aj všetky časti stroja alebo ich ošetriť vhodnými tesniacimi prostriedkami. Pri vykonávaní údržby a opravárenských prác treba všetky znečistené súčiastky, ktoré sa nedali vyčistiť do uspokojivého stavu, odovzdať na likvidáciu. Takéto súčiastky treba dať na likvidáciu v nepriepustných vreckách podľa platných zákonných predpisov o likvidácii takéhoto druhu odpadu.

Vybratie/výmena filtra (pozri obrázky I1-I2)

Čistenie snímačov hladiny (pozri obrázok J)

Snimače hladiny (37) príležitostne vyčistite.

• Otvorte uzávery (13) a odoberte hornú časť vysávača (12). - Vyčistite snímače hladiny (37) vlhkou handrou. - Hornú časť vysávača (12) znova nasaďte a zatvorte uzávery (13).

Odkladanie a preprava (pozri obrázok K)

• Navíňte sieťový kábel okolo držiaka na kábel (17). - Vsuňte príslušenstvo do určených držiakov: saciu rúru (31) do držiakov (19), štrbinovú dýzu (27) do držiaka (20), podlahovú dýzu (30) do držiaka (21).
• Otvorte elastické popruhy držiaka sacej hadice (4) a uložte saciu hadicu (24) okolo hornej časti vysávača do držiaka (4). Elastické popruhy znova založte.

Pripevnite L-Boxx na uchytenia (11). - Vyberte plné odpadové vrecko, príp. plné vrecko na prach alebo vyprázdnite zachytenú tekutinu pred prenášaním vysávača, aby ste predišli poraneniu chrbta. Vysávač prenášajte len za rukoväť (10). - Pred prenášaním vysávača zatočte uzavieraciu zátku (2) do uchytenia hadice (3). - Vysávač odložte v suchej miestnosti a zaistite ho pred nepovoleným používaním. - Na zablokovanie koliesok (16) stlačte nohou brzdu koliesok (15) nadol.

Odstránenie porúch

V prípade poruchy (napr. prasknutia filtra) je potrebné vysávač okamžite vypnúť. Pred novým uvedením do prevádzky musí byť porucha odstránená.

Problém Pomoc

Sacia turbína sa nerozbehne.	-Skontrolujte siefový kábel, zástrčku, poistku, zásuvku a snímače hladiny (37).
	Prepínac pracovného režimu (7) je na „Automatica štart/stop“.
	-Prepínac pracovného režimu (7) nastavte na symbol „Vysávanie“, przy. zapnite elektrické náradie pripojené do zásuvky (5).
Sacia turbína sa vypné.	-Vyprázdnite nádobu (1).
Sacia turbína sa po vyprázdnéni nádo-by nerozbehne.	-Vysávač vypnite a počkajte 5 sekünd. Po 5 sekundách ho znova zapnite.
	-Snímače hladiny (37) a medzipriestory snímačov hladiny (37) yvčistite kefkou.
Sací vykon klesá.	- Odstránty upchatie z nasámacej dýzy, sacej rúry (31), sacej hadice (24) alebo hlavného filtra (26).
	-Vyměnte opdavóve vrecko (25) alebo vrecko na prach.
	-Kryt filtra (36) správné zacvaknite.
	-Hornú Čast' vysávača (12) správné nasad'te a zatvorte uzávery (13).
	-Vyměnte plochý skladaný filter (26).
Unikanie prachu pri vysávaní	-Skontrolujte správné osadenie plochého skladaného filtra (26).

Problém Pomoc

	- Vymeñe plochy skladany filter (26).
Automatika vypínania (vysávanie na-mokro) nereaguje.	- Snímače hladiny (37) a medzipriestory snímačov hladiny (37) yvcistite kefkou.
	Pri elektricky nevodivych kvapalinách alebo tvorbe peny automatika vypínania nefun-guje.
	- Stále kontrolujte hladinu.
Zaznie akustický výstrăzný signál. Sací výkon je nastavený nizko.
		- Nastavte regulátor sacieho výkonu (8) na vyšsiu hodnotu.
		Nastavený nesprávy priemer hadice.
		- Nastavte regulátor objemového prietoku (6) na správy priemer sacej hadice.
		Sacia hadica (24) je upchatá alebo zalomné.
		- Odstránty upchatie alebo zalomné.
		Odpadóve vrecko/vrecko na prache je plné.
		- Vyměnte odpadóve vrecko (25) alebo vrecko na prache.
		Plochy skladany filter (26) je znečistený.
		- Vycistite plochy skladany filter a v pripe potreby ho vyměnte.
		Nedostatočný prúd vzduchu cez priopojené elektrické náradie.
		- Otverte otvor pre falošný vzduch (34) odsávacieho adaptéra (22): otáčajte prste-nec na odsávacom adaptéri dovstedy, kým nie je otvor pre falošný vzduch Úplne ot-vorený.
		- Ak je k dispozícii: Otverte otvor pre falošný vzduch elektrického náradia.
		Chybná funkcia elektroniky sledovania.
		- Skontaktujte sa s autorizovaným strediskom náradia Bosch.
Automatické Čistenie filtra nepracuje.	- Aktivácia Čistenia filtra (stlačte tlácidlo AFC (9)).
	- Pripoje saciu hadicu (24).
Automatické Čistenie filtra sa nedá vy-snút.	- Skontaktujte sa s autorizovaným strediskom náradia Bosch.
Automatické Čistenie filtra sa nedá za-snút.	- Skontaktujte sa s autorizovaným strediskom náradia Bosch.

Príslušenstvo

	Císló príslušenstva
Papierové vrecko filtra (nasuco) 2 607 432 035
Vrecko filtra z netkanej textilie (na-suco)	2 607 432 037
Vrecko filtra na vysávanie namokro (namokro)	2 607 432 039
Odpadové vrecko (PE) (nasuco/namokro)	2 607 432 043

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkoľvek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovensko

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Likvidácia

Vysávač, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
