Produkttype	Vand- og støvsuger
Mærke	Bosch
Model	GAS 35 AFC
Nominel spænding	220-240 V (110 V model tilgængelig)
Frekvens	50-60 Hz
Nominel effektforbrug	1.200 W (1.000 W for 110 V)
Bruttobeholderkapacitet	35 L
Nettokapacitet (væsker)	19 L
Støvposevolumen	19 L
Maksimalt undertryk (støvsuger)	230 hPa
Maksimalt undertryk (turbine)	254 hPa
Maksimal luftstrøm (støvsuger)	36 L/s (0,036 m³/s)
Maksimal luftstrøm (turbine)	74 L/s (0,074 m³/s)
Maksimal sugeeffekt	1.380 W
Aktivt overfladeareal af plisseret filter	0,615 m²
Filtreringsklasse	M (iht. IEC/EN 60335-2-69)
Vægt (iht. EPTA 01:2014)	12,4 kg
Beskyttelsesklasse	IPX4
Lydtryksniveau	70 dB(A) (typisk), K = 3 dB
Vibrationer (totalværdi)	< 2,5 m/s²
Automatisk filterrensning	AFC (Automatic Filter Cleaning) kan aktiveres/deaktiveres
Stikkontakt til elværktøj	Ja, med jordforbindelse, maks. effekt 2.200 W (230 V)
Kompatible slangediametre	15 mm, 22 mm, 35 mm
Sugbare materialer	Tørt støv (klasse L/M), ikke-brændbare væsker, luft-vand-blandinger
Filtervedligeholdelse	Manuel eller automatisk rengøring via AFC; kan skylles med vand (PES/PTFE)
Sikkerhedsfunktioner	Automatisk stop ved fuld beholder (væsker), luftstrømsovervågning, niveaudetektion

Ofte stillede spørgsmål - GAS 35 AFC BOSCH

Hvad er filtreringsklassen for Bosch GAS 35 AFC støvsugeren?

Støvsugeren er certificeret klasse M i henhold til IEC/EN 60335-2-69, egnet til farligt støv med eksponeringsgrænseværdi ≥ 0,1 mg/m³.

Kan jeg suge væsker op med denne støvsuger?

Ja, den kan suge ikke-brændbare væsker som vand, boreemulsioner, olier. Fjern støvposen og indsæt tætningslæberne. Deaktiver AFC ved væskesugning.

Hvordan fungerer automatisk filterrensning (AFC)?

AFC renser det plisserede filter hvert 15. sekund med luftstød. Det aktiveres/deaktiveres via AFC-knappen (9), når støvsugeren kører. Den grønne kontrollampe indikerer aktivering.

Hvornår skal jeg udskifte det flade plisserede filter?

Udskift det, hvis det er beskadiget, eller hvis sugeevnen falder på trods af rengøring. Filtre i PES/PTFE kan skylles med vand. Sørg for at placere filterdækslet korrekt efter udskiftning.

Hvad er beholderens kapacitet og posevolumen?

Beholderen har en bruttokapacitet på 35 L (19 L netto for væsker). Støvposevolumen er 19 L. Brug en engangspose eller en støvpose til tørre materialer.

Kan jeg bruge støvsugeren med elværktøj?

Ja, via stikkontakten (5) med jordforbindelse. Indstil vælgeren til 'Automatisk start/stop'. Støvsugeren starter med værktøjet og stopper efter 15 sekunder.

Hvilke tilbehør er tilgængelige til denne støvsuger?

Originalt tilbehør: papirfilterpose (2 607 432 035), non-woven pose (2 607 432 037), filterpose til væsker (2 607 432 039), engangspose (2 607 432 043). Antistatisk slange og andet tilbehør fås som ekstraudstyr.

Hvordan vedligeholder jeg væskeniveausensorerne?

Rengør sensorerne (37) regelmæssigt med en blød klud. Fjern den øverste del af støvsugeren, rengør sensorerne og mellemrummet mellem dem. Regelmæssig rengøring forhindrer funktionsfejl i automatisk stop.

Hvad gør jeg, hvis et advarselssignal lyder?

Signalet angiver utilstrækkelig luftstrøm. Kontroller: luftstrømsindstilling (slangediameter), ingen tilstopning, fuld støvpose, tilstoppet filter. Åbn sekundærluftåbningen om nødvendigt.

Hvordan transporterer og opbevarer jeg støvsugeren?

Tøm beholderen eller fjern den fulde pose. Vikl ledningen om ledningsholderen. Opbevar tilbehør i deres holdere. Brug håndtaget (10) til at bære den. Skru proppen (2) på sugetilslutningen. Lås svinghjulene med bremsen (15). Opbevar på et tørt sted.

BRUGSANVISNING GAS 35 AFC BOSCH

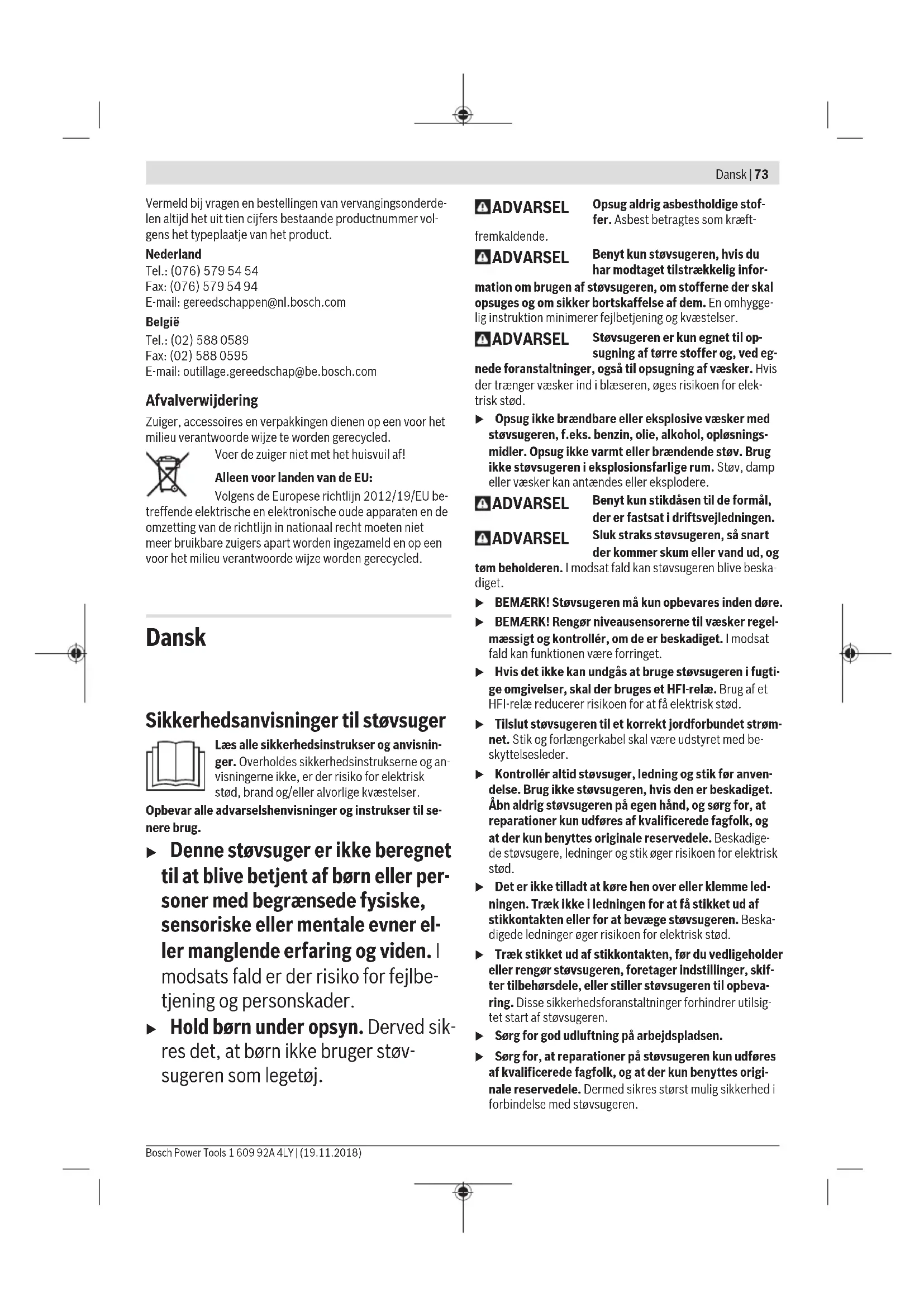

Sikkerhedsanvisninger til støvsuger

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Denne støvsuger er ikke beregnet til at blive betjent af børn eller personer med begrænsede fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. I modsat fald er der risiko for fejlbetjening og personskader.

Hold børn under opsyn. Derved sikres det, at børn ikke bruger støvsugeren som legetøj.

ADVARSEL

Opsug aldrig asbestholdige stoffer. Asbest betragtes som kræft

fremkaldende.

ADVARSEL

Benyt kun støvsugeren, hvis du har modtaget tilstrækkelig information.

mation om brugen af støvsugeren, om stofferne der skal opsuges og om sikker bortskaffelse af dem. En omhyggelig instruktion minimerer fejlbetjening og kvæstelser.

Støvsugeren er kun egnet til opsugning af tørre stoffer og, ved egnede foranstaltninger, også til opsugning af væsker. Hvis der trænger væsker ind i blæseren, øges risikoen for elektrisk stød.

Støvsugeren er kun egnet til opsugning af tørre stoffer og, ved brug af

nedenfor anførte foranstaltninger, også til opsugning af væsker. Hvis der trænger væsker ind i blæseren, øges risikoen for elektrisk stød.

Opsug ikke brændbare eller eksplosive væsker med støvsugeren, f.eks. benzin, olie, alkohol, opløsningsmidler. Opsug ikke varmt eller brændende støv. Brug ikke støvsugeren i eksplosionsfarlige rum. Støv, damp eller væsker kan antændes eller eksplodere.

ADVARSEL

Benyt kun støvsugeren til de formål, der er fastsat i driftsvejledningen. Sluk straks støvsugeren, så snart der kommer skum eller vand ud, og

ADVARSEL

tøm beholderen. I modsat fald kan støvsugeren blive beskadiget.

BEMÆRK! Støvsugeren må kun opbevares indendørs. BEMÆRK! Rengør niveausensorerne til væsker regelmæssigt og kontroller, om de er beskadiget. I modsat fald kan funktionen være forringet. Hvis det ikke kan undgås at bruge støvsugeren i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Tilslut støvsugeren til et korrekt jordforbundet strømnet. Stik og forlængerkabel skal være udstyret med beskyttelsesleder. Kontroller altid støvsuger, ledning og stik før anvendelse. Brug ikke støvsugeren, hvis den er beskadiget. Åbn aldrig støvsugeren på egen hånd, og sørg for, at reparationer kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede støvsugere, ledninger og stik øger risikoen for elektrisk stød. Det er ikke tilladt at køre hen over eller klemme ledningen. Træk ikke i ledningen for at få stikket ud af stikkontakten eller for at bevæge støvsugeren. Beskadigede ledninger øger risikoen for elektrisk stød. Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren. Sørg for god udluftning på arbejdspladsen. Sørg for, at reparationer på støvsugeren kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med støvsugeren.

74 | Dansk

ADVARSEL

Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømning

og vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug aldrig støvsugeren uden et fuldstændigt filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

Kontroller før ibrugtagning, at sugeslangen er i orden. Lad herunder sugeslangen være monteret på støvsugeren, så der ikke sker utilsigtet udslip af støv. I modsat fald er der risiko for indånding af støv. Brug ikke støvsugeren som siddemøbel. Du kan komme til at beskadige støvsugeren.

Vær forsigtig med netledningen og sugeslangen. De kan udgøre en risiko for andre personer. Rengør ikke støvsugeren med en direkte vandstråle. Indtrængning af vand i støvsugerens overdel øger risikoen for elektrisk stød.

Symboler

De efterfølgende symboler kan have betydning for brugen af din støvsuger. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af støvsugeren.

ADVARSEL! Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Støvsuger i støvklasse M iht. IEC/EN 60335-2-69 til tørsugning af sundhedsfarligt støv med en eksponeringsgrænseværdi ≥ 0,1 mg/m³.

ADVARSEL! Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømnings- og vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug ikke støvsugeren uden fuldstændigt filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

max. 1L-Boxx max. 15 kg

Klik maksimalt L-Boxx på.

Vægten af L-Boxx og indhold må ikke overstige 15 kg.

Hæng ikke støvsugeren i en krankrog, f.eks. i forbindelse med transport. Støvsugeren må ikke løftes/transporteres med kran. Der er fare for kvæstelser og beskadigelse.

Brug ikke støvsugeren på møbler, stiger eller trin. Støvsugeren kan vælte og blive beskadiget. Der er risiko for at komme til skade.

Start-/stop-automatik

Opsugning af udviklet støv fra kørende el-værktøj. Støvsugeren tændes automatisk og slukkes igen med tidsforsinkelse.

Sluk

15 Volumenstrømsovervågning for en slangediameter på 15 mm

22 Volumenstrømsovervågning for en slangediameter på 22 mm

35 Volumenstrømsovervågning for en slangediameter på 35 mm

Angivelse af den tilladte tilslutningseffekt for det tilsluttede el-værktøj (landespecifik)

AFC

Automatisk filterrengøring (AFC = Automatic Filter Cleaning)

Apparatet er beregnet til opfangning, opsugning, transport og udskilning af træspåner og af ikke-brændbart tørt støv, ikke-brændbare væsker og vand-luft-blandinger. Støvsugeren er støvteknisk kontrolleret og opfylder kravene i støvklasse M. Den er egnet til de større belastninger ved erhvervsmæssig anvendelse, f.eks. inden for håndværk, industri og værksteder.

Støvsugere i støvklasse M iht. IEC/EN 60335-2-69 må kun benyttes til opsugning og bortsugning af sundhedsfarligt støv med eksponeringsgrænseværdi ≥ 0,1 mg/m³

Brug kun støvsugeren, hvis du har fuldt overblik over alle funktioner og uden begrænsninger kan gennemføre dem, eller du har modtaget relevante anvisninger.

Nummereringen af de illustrerede komponenter refererer til gengivelsen af støvsugeren på illustrationssiderne.

(1) Beholder (2) Lukkeprop til udsugningstilslutning (3) Slangeholder (4) Holder til sugeslange (5) Stikkontakt til el-værktøj (6) Volumenstrømsregulator (7) Driftstype-valgkontakt (8) Sugeydelsesregulator (9) AFC-tast (10) Bæregreb

(11) L-Boxx-holder (12) Støvsugeroverdel (13) Lukkemekanisme til støvsugeroverdel (14) Kørehjul (15) Styrehjulsbremse (16) Styrehjul (17) Kabelholder (18) Lukkeflig til filterafdækning (19) Holder til sugerør (20) Holder til fugemundstykke/krumt mundstykke (21) Holder til gulvmundstykke (22) Opsugningsadapter (23) Krumt mundstykke (24) Sugeslange (25) Bortskaffelsessæk (26) Fladfoldefilter (PES) (27) Fugemundstykke (28) Gummilæbe (29) Børstestrimmel (30) Gulvmundstykke (31) Sugerør (32) Holder til sugeslangeholder (33) Trykknap (34) Åbning til forkerte luft (35) Kontrollysd iode (36) Filterafdækning (37) Niveausensorer

76 | Dansk

Tekniske data

Våd-/tørsuger GAS 35 M AFC
Varenummer		3601 JC3 1.. 3601 JC3 170
Nominal spænding V 220-240 110
Nominal optagen effekt W 1200 1000
Frekvens Hz 50-60 50-60
Beholdervolumen (brutto) I 35 35
Nettovolumen (væske) I 19 19
Støvposevolumen I 19 19
Maks. undertryk A)
- Støvsuger hPa 230 211
- Turbine	hPa 254 242
Maks. volumenstrøm A)
- Støvsuger	I/s	36	31
	m3/s	0,036	0,031
- Turbine	I/s	74	71
	m3/s	0,074	0,071
Maks. sugeydelse	W 1380 1150
Areal foldefilter	m2	0,615	0,615
Støvklasse		M	M
Vægt svarer til EPTA-Procedure 01:2014	kg	12,4	12,4
Beskyttelsesklasse		±/I	±/I
Kapslingsklasse		IPX4	IPX4

A) Målt med en sugeslange Ø35 mm og 3 m længde. Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.

Start-/stop-automatik
Nominal spænding Maksimal ydelse	Minimal ydelse
230 V	2200 W	100 W

Angivelse af den tilladte tilslutningseffekt for det tilsluttede el-værktøj. Værdierne kan afvige ved andre landespecifikke modeller. Vær opmærksom på angivelserne på støvsugerstikket.

Støj-/vibrationsinformation

Støjemissionsværdier fastlagt iht. EN 60335-2-69.

Støvsugerens A-vægtede lydtryksniveau er typisk 70 dB(A).

Usikkerhed K = 3 dB. Støjniveauet ved arbejde kan overskride 80 dB(A).

Brug høreværn!

Vibrationer samlet værdi a_n (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 60335-2-69: a_n < 2,5m / s² - K = 1,5m / s²

Montering

Træk stikket ud af stikkontakten, før der udføres arbejde på støvsugeren.

Montering af holder til sugeslange (se billede A)

• Skub holderen (4) til sugeslangen HÅRDT ind i de dertil beregnede holdere (32), til de går i indgreb.

Montering af sugeslange (se billede B)

• Sæt sugeslangen (24) på slangeholderen (3), og drej den med uret til anslaget.

Bemærk: Ved sugning opstår der på grund af støvets friktion i sugeslange og -tilbehør en elektrostatisk opladning, som brugeren kan mærke som statisk afladning (afhængigt af miljøpåvirkninger og brugerens følsomhed).

Generelt anbefaler Bosch at benytte en antistatisk sugeslange (tilbehør) ved opsugning af finstøv og tørre materialer.

Montering af sugetilbehør (se billede C)

Sugeslangen (24) er udstyret med et klipssystem, hvormed sugetilbehør (udsugningsadapter (22), krumt mundstykke (23)) kan tilsluttes.

Montering af udsugningsadapter

• Sæt udsugningsadapteren (22) på sugeslangen (24), indtil de to trykknapper (33) på sugeslangen går hørbart i indgreb.
• For afmontering skal du trykke de to trykknapper (33) indad og trække delene fra hinanden.

Montering af dyser og rør

• Sæt det krumme mundstykke (23) på sugeslangen (24), indtil de to trykknapper (33) på sugeslangen går hørbart i indgreb.
• Sæt derefter det ønskede sugetilbehør (gulvmundstykke, fugemundstykke, sugerør etc.) fast på det krumme mundstykke (23).
• For afmontering skal du trykke de to trykknapper (33) indad og trække delene fra hinanden.

Isætning/udtagning af bortskaffelsessæk eller støvpose (tørsugning) (se billeder D1-D2)

Ved tørsugning af stoffer iht. støvklasse M skal du benytte en bortskaffelsessæk (25) eller støvpose.

Hvis der opsuges stoffer uden eller med en eksponeringsgrænseværdi ≥ 1 mg/m³ (iht. støvklasse L), kan opsugning ske direkte i beholderen.

Bemærk: Ved anvendelse af en papirfilterpose skal du, og ved anvendelse af en fiberfilterpose bør du slå den automatiske filterrengøring (AFC) fra (se "Automatisk filterrengøring (se billede H), Side 79).

ADVARSEL Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømning

og vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug ikke støvsugeren uden fuldstændigt filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

Isætning af bortskaffelsessæk

Åbn låse (13), og tag sugeroverdelen (12) af. - Læg bortskaffelsessækken (25) med påfyldningsåbningen fremad i beholderen (1). - Træk påfyldningsåbningen over tilslutningsflangen, til den er i tilslutningsflangens fordybning. - Sørg for, at bortskaffelsessækken (25) overalt sidder tæt ind til beholderens indervægge (1). - Kræng resten af bortskaffelsessækken (25) over beholderens kant (1). - Sæt støvsugeroverdelen (12) på, og luk låsene (13).

Udtagning og lukning af bortskaffelsessæk

• Åbn låse (13), og tag sugeroverdelen (12) af.
• Træk den fyldte bortskaffelsessæk (25) bagud af tilslutningsflangen.
• Tag forsigtigt bortskaffelsessækken (25) (uden at beskadige den) ud af beholderen (1). Pas på ikke at trække bortskaffelsessækken hen over tilslutningsflangen eller andre skarpe genstande.
• Træk klæbestrimmelafdækningen af, og luk bortskaffelsessækken ved hjælp af klæbestrimlen. Derefter snører du bortskaffelsessækken (25) til under påfyldningsåbningen med den aftrukne klæbestrimmelafdækning.

Skift/isætning af støvpose (tilbehør)

• Åbn låse (13), og tag støvsugeroverdelen (12) af.
• Træk den fyldte støvpose bagud af tilslutningsflangen. Luk støvposens åbning ved at klappe dækslet om. Tag den lukkede støvpose ud af beholderen (1). -Kræng den nye støvpose ned over støvsugerens tilslutningsflange. Sørg for, at støvposen over hele sin længde sidder tæt ind til beholderens indervæg (1).
• Sæt støvsugeroverdelen (12) på, og luk låsene (13).

Isætning af gummilæbe (vådsugning) (se billede E)

Bemærk: Kravene vedrørende transmissionsgrad (støvklasse M) er kun dokumenteret for tørsugning.

• Løft børstestrimlen (29) ud af gulvmundstykket (30) med et egnet værktøj. Sæt gummilæberne (28) i gulvmundstykket (30).

Bemærk: Den strukturerede side på gummilæberne skal pege udad.

Påklikning af L-Boxx (se billede F)

For transport af støvsugeren og pladssparende opbevaring af støvsugertilbehør og/eller el-værktøj kan du klikke en L-BOXX på støvsugeroverdelen.

Bær støvsugeren i bæregrebet på den påsatte L-BOXX. Støvsugeren er for tung til bæregrebet på L-BOXX'en. Der er fare for kvæstelser og beskadigelse.

Brug

▷ Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren.

Ibrugtagning

▷ Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på støvsugerens typeskilt. Ladere til 230 V kan også tilsluttes 220 V. Informer dig om de gældende regler/love vedrørende håndtering af sundhedsskadeligt støv i dit land.

Støvsugeren må kun benyttes til opsugning eller udsugning af følgende materialer:

• Støv med eksplosionsgrænseværdi ≥ 0,1 mg/m³

Støvsugeren må principielt ikke bruges i rum med eksplosionsfare.

For at sikre en optimal sugeydelse skal sugeslangen (24) altid vikles helt af støvsugeroverdelen (12).

Tørsugning

Opsugning af tørt støv

• Indstil volumenstrømsregulatoren (6) til den anvendte slangediameter.

- For at tænde støvsugeren sættes driftsformvalgkontakten (7) på symbolet "Sug".

- For at slukke støvsugeren sættes driftsform-valgkontakten (7) på symbolet "Sluk".

Støvsugeren er udstyret med en volumenstrømsovervågning. Volumenstrømsovervågningen er i driftstilstanden "Sugning" indstillet fast på værdien 20m/s uafhængigt af volumenstrømsregulatorens position (6).

Hvis denne værdi underskrides, f.eks. ved snavs i sugeslangen, fyldt støvpose eller et tilstoppet fladfoldefilter, lyder en akustisk alarm. Sluk i så fald for støvsugeren, og kontrollér den som beskrevet i afsnittet "Afhjælpning af fejl".

Bortsugning af opstået støv fra kørende el-værktøj (se billede G)

Der skal være et tilstrækkeligt luftskifte (L) i rummet, hvis afgangsluften føres tilbage til rummet. Overhold de relevante nationale bestemmelser.

Støvsugeren har en integreret isoleret jordkontakt (5). Der kan du tilslutte et eksternt el-værktøj. Overhold den maksimalt tilladte tilslutningseffekt for det tilsluttede el-værktøj.

For at sikre tilstrækkelig støvtransport på udsugningsstedet må den minimale volumenstrøm for det tilsluttede el-værktøj ikke underskrides.

Slangediameter Indstillingsværdi volumen
	strøm
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Indstil volumenstrømsregulatoren (6) til den anvendte slangediameter. - Monter udsugningsadapteren (22) (se "Montering af udsugningsadapter", side 77).
• Sæt udsugningsadapteren (22) i el-værktøjets udsugningsstuds.

Bemærk: Ved arbejde med el-værktøj, hvis lufttilførsel i sugeslangen er lav (f.eks. stiksave, slibemaskiner osv.), skal åbningen til forkert luft (34) på udsugningsadapteren (22) åbnes. Dette er en forudsætning for, at den automatiske filterrensning kan arbejde uden problemer.

Drej forbindelsesringen over åbningen til forkert luft (34), til der opstår en maksimal åbning.

- For ibrugtagning af støvsugerens start-/stop-automatik sættes driftsform-valgkontakten (7) på symbolet

"Start-/stop-automatik".

I denne driftstilstand overvåges volumenstrømmen elektronisk i overensstemmelse med indstillingen på regulatoren

(6). Ved valg af rigtig indstilling er en tilstrækkelig støvtransport sikret.

• For ibrugtagning af støvsugeren skal du tænde el-værktøjet, der er tilsluttet til stikkontakten (5). Støvsugeren starter automatisk.
• Sluk el-værktøjet, hvis bortsugningen skal afsluttes. Start-/stop-automatikkens efterløbsfunktion kører i op til 15 sekunder for at bortsuge resterende støv fra sugeslangen.

For at slukke støvsugeren sættes driftsform-valgkontakten (7) på symbolet "Sluk".

Når det akustiske advarselssignal lyder, skal støvsugeren kontrolleres som beskrevet i afsnittet "Afhjælpning af fejl".

Vådsugning

Arbejdstrin for vådsugning

Fjern efter behov bortskaffelsessækken (25) eller støvposen.

Bemærk: Brug en vådfilterpose (tilbehør) for at lette bortskaffelsen ved sugning af blandinger af vand/faststof, da den udskiller væsken fra de faste stoffer.

• Isæt gummilæben (28) i gulvmundstykket (30) (se "Isætning af gummilæbe (vådsugning) (se billede E)", side 77). Slå den automatiske filterrengøring (AFC) fra (se "Automatisk filterrengøring (se billede H), side 79).

Opsugning af væsker

For at tænde støvsugeren sættes driftsform-valgkontakten (7) på symbolet "Sug".

Støvsugeren er udstyret med niveausensorer (37). Når det maksimale niveau er nået, slukkes støvsugeren. Sæt driftsform-valgkontakten (7) på symbolet "Sluk".

Bemærk: Ved opsugning af væsker (f.eks. boreemulsion, olier og fedt) slukkes støvsugeren automatisk, når beholderen er fyldt. Niveauet skal hele tiden kontrolleres, og beholderen skal tømmes i tide.

Lyder det akustiske advarselssignal ved vådsugning, er støvsugerens funktionssikkerhed ikke forringet. Der kræves ingen foranstaltninger til afhjælpning af fejlen.

For at slukke støvsugeren sættes driftsform-valgkontakten (7) på symbolet "Sluk". Ved transport af støvsugeren skal lukkeproppen (2) skrues på slangeholderen (3). Tøm beholderen (1).

For at forebygge skimmeldannelse efter vådsugning: - Tag fladfilteret (26) ud, og lad det tørre godt. - Tag sugeroverdelen (12) af, åbn filterafdækningen (36), og lad begge dele tørre godt.

Automatisk filterrengøring (se billede H)

Ved den automatiske filterrengøring (AFC = Automatic Filter Cleaning) rengøres fladfoldefilteret (26) hvert 15. sekund ved hjælp af luftstød (pulserende lyd).

Senest når sugeydelsen ikke længere er tilstrækkelig, skal filterrengøringen aktiveres.

Ved regelmæssig anvendelse af filterrengøringen forøges filterets levetid.

For at opnå en ideel filterlevetid må du kun deaktivere den automatiske filterrengøring i undtagelsestilfælde, f.eks. ved opsugning af rene væsker eller ved anvendelse af en papirfilterpose.

Et fladfoldefilter, der kun er snavset på overfladen, er fuldt funktionsdygtigt. Det er ikke nødvendigt at rengøre fladfoldefilteret manuelt ved at banke det ud eller blæse det rent. Desuden kan det beskadige filteret.

Bemærk: Den automatiske filterrengøring er aktiveret fra fabrikken.

Den automatiske filterrengøring kan kun slås til/fra, når udstyret er tændt.

• Deaktivering af AFC

Tryk på AFC-tasten (9).

Kontrollysdioden (35) slukkes.

Aktivering af AFC

Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren. Støvsugeren og ventilationsåbningerne skal altid holdes rene for at sikre et godt og sikkert arbejde. Bær altid støvmaske i forbindelse med vedligeholdelse og rengøring af støvsugeren.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Rengør støvsugeren for at forebygge eventuelle farer, før den skilles ad. Rummet, hvor støvsugeren skilles ad, skal udluftes godt. Brug personligt beskyttelsesudstyr under vedligeholdelsen. Efter vedligeholdelse skal vedligeholdelsesområdet rengøres.

Mindst en gang årligt skal producenten eller en instrueret person foretage en støvteknisk kontrol, f.eks. for beskadigelse af filteret, støvsugerens tæthed og kontrolanordningens funktion.

Ved støvsugere klasse M, der har befundet sig i et snavset miljø, bør den udvendige del og alle maskindele rengøres eller behandles med tætningsmidler. Ved gennemførelse af vedligeholdelses- og reparationsarbejde skal man bortskaffe alle snavsede dele, der ikke kan rengøres tilfredsstillende. Sådanne dele skal bortskaffes i tætte poser i overensstemmelse med de gældende bestemmelser for fjernelse af denne type affald.

Udtagning/skift af fladfoldefilter (se billede 11-12)

Sugeydelsen er afhængig af filtertilstanden. Rengør derfor filteret regelmæssigt.

Udskift straks et beskadiget fladfoldefilter (26).

• Træk lukkefligen (18), og åbn filterafdækningen (36).
• Tag fat i mellemstykkerne på fladfoldefilteret (26), og tag det ud opad. - Fjern støv og snavs, der opstår ved udtagning af fladfoldefilteret (26), med en fugtig klud fra lukkekanten på filterafdækningen (36).

• Isæt et nyt eller det rengjorte fladfoldefilter (26), og sørg herunder for, at det sidder sikkert og korrekt. - Luk filterafdækningen (36) igen (skal gå hørbart i indgreb).

Rengøring af beholder

- Rengør af og til beholderen (1) indvendigt med et almindeligt, ikke skurende rengøringsmiddel, og lad den tørre.

Rengøring af niveausensorer (se billede J)

Rengør niveausensorerne (37) af og til.

- Åbn låsen (13), og tag sugeroverdelen (12) af. - Rengør niveausensorerne (37) med en blød klud. - Sæt støvsugeroverdelen (12) på, og luk låsen (13).

Vikl netkablet omkring kabelholderen (17). - Sæt tilbehøret i de dertil beregnede holdere: Sugerør (31) i holderne (19), fugemundstykke (27) i holderen (20), gulvmundstykke (30) i holderen (21). - Åbn de elastiske bånd til støvsugerslangeholderen (4), og læg støvsugerslangen (24) omkring støvsugeroverdelen i holderen (4). Påsæt de elastiske bånd igen.

- Fjern en fyldt bortskaffelsessæk eller fyldt støvpose, eller fjern opsugede væsker for transport af støvsugeren.

80 | Dansk

for at forebygge rygskader. Bær kun støvsugeren i bæregrebet (10).

• Ved transport af støvsugeren skal lukkeproppen (2) skrues på slangeholderen (3).
• Stil støvsugeren i et tørt rum, og sørg for, at den ikke kan benyttes af uvedkommende.

- For at låse styrehjulene (16) skal du træde styrehjulsbremsen (15) ned.

Afhjælpning af fejl

Hvis der opstår en fejl (f.eks. filterbrud), skal støvsugeren straks slukkes. Fejlen skal afhjælpes, før støvsugeren tages i brug igen.

Problem Afhjælpning

Støvsugerturbine starter ikke.	- Kontrollér nettedning, netstik, sikring, stikdase og niveausensorer (37).Driftsform-valgkontakten (7) stär på "Start-/stop-automatik".- Sæt driftsform-valgkontakten (7) på symbolet "Sug" og/ellerænd el-værktøjet,der er tilslutet til stikkontakten (5).
Støvsugerturbine slås fra.	- Tøm beholderen (1).
Støvsugerturbine starter ikke ingen ef-ter beholdertømning.	- Sluk støvsugeren, vent 5 sekunder, ogændigen after 5 sekunder.- Rengør niveausensorerne (37) og niveausensorernes (37) mellemrum med enbørste.
Sugekraft aftager.	- Fjern tilstopninger fra sugemundstykke, sugerør (31), sugeslange (24) eller flad-foldefilter (26).- Skift bortskaffelsessæk (25)ller støvpose.- Lad filterafdækningen (36) gåkorrekt i indgreb.- Påsæt støvsugeroverdelen (12) rigtigt, og luk låsene (13).- Skift fladfoldefilter (26).
Støvudslip ved sugning	- Kontrollér korrekt montering af fladfoldefilteret (26).- Skift fladfoldefilter (26).
Fragoblingsautomatik (vådsugning)aktiveres ikke.	- Rengør niveausensorne (37) og niveausensorernes (37) mellemrum med enbørste.Ved elektrisk ikke-ledende væsker ull med skumdannelse fungerer frakoblings automatikken ikke.- Kontrollér påfyldningsniveau konstant.
Akustisk advarsellssignal lyder. Sugeydelse er indstillet for lavit.- Indstil sugeydelseseregulatoren (8) til en højere værdi.Forkert slangediameter indstillet.- Sæt volumenstrømsregulatoren (6) på den rigtige slangediameter.Sugeslange (24) tilstoppet eller knækket.- Afhjælp tilstopning eller knæk.Bortskaffelsessæk/støvposefyldt.- Skift bortskaffelsessæk (25)ller støvpose.Fladfoldefilter (26)tilsmudset.- Rengør eller skift evt. fladfoldefilter.Ingen tilstrækkelig luftstrøm gennem det tilslutte de el-værktøj.- Ånbænbingen til forskert luft (34) på udsugningsadapteren (22): Drej ringen påudsugningsadapteren, indtil ønbingen til forskert luft er helt äben.- Hvis denfindes: Ånb el-værktøjets ønbing til forskert luft.Fejlfunktion i overvångningsleuktronikken.- Kontakt en autorisret Bosch-kundeservice.
Automatisk filterrendorging arbejderårke.	- Aktivér filterrendorgingen (tryk på AFC-tasten (9)).- Tilslut sugeslangen (24).

Problem Afhjælpning

Automatisk filterrengøring kan slås fra. - Kontakt en autoriseret Bosch-kundeservice.

Automatisk filterrengøring kan slås til. - Kontakt en autoriseret Bosch-kundeservice.

Tilbehør

Tilbehørsnummer

Papirfilterpose (tør) 2607432035

Fiberfilterpose (tør) 2607432037

Vådfilterpose (våd) 2607432039

Bortskaffelsessæk (PE) (tør/våd) 2607 432 043

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Støvsuger, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke støvsugeren ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasserede sugere indsamles separat og genbruges iht. gældende miljøforskrifter.

Svensk

Säkerhetsanvisning för sugare

Sugeren kan ikke transporteres med en kran. Det medfører fare for personskader og materielle skader.

• Sæt sugeslangen (24) på slangefestet (3), og drej den mod uret til den stopper.

Merknad: Den automatiske filterrensingen er slått på fra fabrikken.

Utkoblingsautomatikken fungerer ikke ved væsker som ikke er elektrisk ledende eller ved skumdannelse. -Kontroller nivået i filteret kontinuerlig.

Varsellyden utløses. For lav sugeeffekt stilt inn.

• Still inn sugeeffektregulatoren (8) på en høyere verdi. Feil slangediameter stilt inn.
• Still volumstrømregulatoren (6) på riktig slangediameter.

Problem Løsning

Ved alle forespørsler og reservasjonsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Deponering

I henhold til det europeiske direktivet 2012/19/EU om
