Produkttype	Vann- og støvsuger
Merke	Bosch
Modell	GAS 35 AFC
Nominell spenning	220-240 V (110 V-modell tilgjengelig)
Frekvens	50-60 Hz
Nominell inngangseffekt	1 200 W (1 000 W for 110 V)
Brutto kapasitet (beholder)	35 L
Netto kapasitet (væsker)	19 L
Støvposevolum	19 L
Maksimalt undertrykk (suger)	230 hPa
Maksimalt undertrykk (turbin)	254 hPa
Maksimal luftstrøm (suger)	36 L/s (0,036 m³/s)
Maksimal luftstrøm (turbin)	74 L/s (0,074 m³/s)
Maksimal sugeeffekt	1 380 W
Aktivt filterflate (foldet)	0,615 m²
Filtreringsklasse	M (ifølge IEC/EN 60335-2-69)
Vekt (iht. EPTA 01:2014)	12,4 kg
Beskyttelsesgrad	IPX4
Lydtrykknivå	70 dB(A) (typisk), K = 3 dB
Vibrasjoner (totalverdi)	< 2,5 m/s²
Automatisk filterrensing	AFC (Automatic Filter Cleaning) aktiverbar/deaktiverbar
Stikkontakt for elektroverktøy	Ja, med jordforbindelse, maks effekt 2 200 W (230 V)
Kompatible slangediametre	15 mm, 22 mm, 35 mm
Sugbare materialer	Tørre støv (klasse L/M), ikke-brennbare væsker, luft-vannblanding
Filtervedlikehold	Manuell eller automatisk rengjøring med AFC; vannvaskbar (PES/PTFE)
Sikkerhetsfunksjoner	Automatisk stopp ved full beholder (væsker), luftstrømsovervåking, nivådeteksjon

Ofte stilte spørsmål - GAS 35 AFC BOSCH

Hva er filtreringsklassen til Bosch GAS 35 AFC støvsugeren?

Støvsugeren er sertifisert klasse M i henhold til IEC/EN 60335-2-69, egnet for skadelig støv med eksponeringsgrenseverdi ≥ 0,1 mg/m³.

Kan jeg suge væsker med denne støvsugeren?

Ja, den kan suge ikke-brennbare væsker som vann, boreemulsjoner, oljer. Fjern støvposen og sett inn tetningsleppene. Deaktiver AFC når du suger væsker.

Hvordan fungerer automatisk filterrensing (AFC)?

AFC rengjør foldet filteret hvert 15. sekund med luftstråler. Den aktiveres/deaktiveres via AFC-knappen (9) når støvsugeren er i gang. Den grønne indikatordioden viser at den er aktivert.

Når bør jeg bytte det flate foldede filteret?

Bytt det hvis det er skadet eller hvis sugekraften avtar til tross for rengjøring. Filtre i PES/PTFE kan skylles med vann. Pass på å sette filterdekselet riktig på plass etter bytte.

Hva er kapasiteten til beholderen og posens volum?

Beholderen har en brutto kapasitet på 35 L (19 L netto for væsker). Støvposens volum er 19 L. Bruk en engangspose eller støvpose for tørre materialer.

Kan jeg bruke støvsugeren med elektroverktøy?

Ja, takket være stikkontakten (5) med jordforbindelse. Sett velgeren på 'Automatisk start/stopp'. Støvsugeren starter med verktøyet og stopper etter 15 sekunder.

Hvilke tilbehør er tilgjengelig for denne støvsugeren?

Originaltilbehør: papirfilterpose (2 607 432 035), fiberdukfilterpose (2 607 432 037), filterpose for væsker (2 607 432 039), engangspose (2 607 432 043). Antistatisk slange og annet tilbehør er tilgjengelig som ekstrautstyr.

Hvordan vedlikeholder jeg væskenivåsensorene?

Rengjør sensorene (37) regelmessig med en myk klut. Fjern den øvre delen av støvsugeren, rengjør sensorene og mellomrommet mellom dem. Regelmessig rengjøring forhindrer funksjonsfeil i automatisk stopp.

Hva gjør jeg hvis et lydvarsel høres?

Signalet indikerer utilstrekkelig luftstrøm. Sjekk: luftstrøminnstilling (slangediameter), ingen blokkering, full støvpose, tett filter. Åpne sekundærluftåpningen om nødvendig.

Hvordan transportere og oppbevare støvsugeren?

Tøm beholderen eller fjern full pose. Rull ledningen rundt ledningsholderen. Oppbevar tilbehøret i festene. Bruk håndtaket (10) til å bære den. Skru på lokket (2) på sugetilkoblingen. Lås svinghjulene med bremsen (15). Oppbevar på et tørt sted.

BRUKSANVISNING GAS 35 AFC BOSCH

Oppbevar alle advarsler og instruksjoner for fremtidig bruk.

Symboler og deres betydning

Symboler og deres betydning

Min/Max

Trinnløs regulering av sugekraft:

- Maksimal sugeevne for bruk med kraftig støvutvikling - Redusert sugeevne for bruk med lite støvutvikling og f.eks. for å regulere innsugingskraften mellom tilkoblet elektroverktøy og emneoverflate (f.eks. ved sliping)

Produkt- og ytelsesbeskrivelse

Tiltenkt bruk

Vedlikehold og service

Vedlikehold og rengjøring

For vedlikehold utført av brukeren, må støvsugeren demonteres, rengjøres og vedlikeholdes, så langt dette kan gjøres uten å utsette vedlikeholdspersonell eller andre personer for fare.

PES- og PTFE-flatefoldfiltre kan skylles under rennende vann.

Oppbevaring og transport (se bilde K)

Kundeservice og bruksrådgivning

Få tilstrekkelig informasjon om

Uppsugning av væske

For å starte sugemaskinen, sett driftsvalgbryteren (7) på symbolet "Sug".

Sugemaskinen er utstyrt med nivåsensorer (37). Hvis maksimalt påfyllingsnivå er nådd, slås sugemaskinen av. Sett driftsvalgbryteren (7) på symbolet "Av".

Ta godt vare på alle advarslene og informasjonen.

Sugemaskinen er ikke beregnet for bruk av barn eller personer med reduserte fysiske eller sansemessige evner, eller med manglende erfaring og kunnskap. Ellers er det fare for feilbetjening og personskader.

Må plasseres utilgjengelig for barn. På den måten unngår du at barn leker med sugemaskinen.

ADVARSEL

Sug aldri opp asbestholdige stoffer. Asbest betraktes som

kreftfremkallende.

ADVARSEL

Bruk bare sugemaskinen når du har fått tilstrekkelig informasjon om

bruken av sugemaskinen, om stoffene som skal suges opp og om trygg kassering av disse stoffene. Grundig instruksjon reduserer feilbetjening og personskader.

ADVARSEL

Sugemaskinen egner seg til oppsuging av tørre stoffer og gjennom egnede

forholdsregler også til oppsuging av væsker. Inntrenging av væsker øker faren for elektrisk støt.

Ikke bruk sugeren til oppsuging av brennbare eller eksplosive stoffer, for eksempel bensin, olje, alkohol, løsemiddel. Ikke sug opp varmt eller brennende støv. Ikke bruk sugeren i eksplosjonsfarlige rom. Støv, damp eller væsker kan antennes eller eksplodere.

ADVARSEL

Bruk bare stikkontakten til formålet som er angitt i

bruksanvisningen.

ADVARSEL

Slå straks av sugeren hvis det kommer ut skum eller vann, og

tøm beholderen. Ellers kan sugeren bli skadet.

OBS! Sugeren må oppbevares innendørs. OBS! Rengjør nivåsensorene for væsker regelmessig og kontroller om de er skadet. Ellers kan sugeren fungere mindre effektivt. Hvis det ikke kan unngås å bruke sugeren i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektriske støt. Koble sugeren til et forskriftsmessig jordet strømnett. Stikkontakt og skjøteledning må være jordet. Inspiser alltid sugeren, ledningen og støpselet før bruk. Ikke bruk sugeren hvis du oppdager skader. Du må ikke åpne sugeren selv. Reparasjoner må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. Skadde sugere, ledninger og støpsler øker risikoen for elektrisk støt. Ikke kjør over eller klem ledningen. Trekk ikke i ledningen for å ta støpselet ut av stikkontakten eller bevege sugeren. Med skadet ledning øker risikoen for elektriske støt.

Trekk støpselet ut av stikkontakten før vedlikehold og rengjøring av sugeren, før det skal foretas innstillinger på den, og før skifte av tilbehørsdeler og oppbevaring av sugeren. Dermed hindrer du at sugeren kan startes utilsiktet. Sørg for god ventilasjon på arbeidsplassen. Reparasjoner av sugeren må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sugerens sikkerhet.

ADVARSEL Sugeren inneholder helsefarlig støv. Overlat tømming- og

vedlikeholdsprosedyrer, inkludert fjerning av støvbeholderen til fagfolk. Det er påkrevd med egnet verneutstyr. Ikke bruk sugeren uten fullstendig filtersystem. Det kan være helsefarlig.

Kontroller før igangsetting at sugeslangen er i feilfri stand. La sugeslangen stå montert på sugeren slik at det ikke utilsiktet slippes ut støv. Ellers kan du puste inn støv. Ikke bruk sugeren til å tømme. Du kan skade sugeren. Håndter strømledningen og sugeslangen forsiktig. Du kan sette andre personer i fare med dem. Ikke rengjør sugeren med direkte vannstråler. Dersom det kommer vann inn i sugeroverdelen, øker faren for elektrisk støt.

Symboler

Symbolene nedenfor kan være av betydning for bruk av elektroverktøyet. Legg merke til symbolene og deres betydning. Riktig tolkning av symbolene hjelper deg å bruke sugeren på en bedre og sikrere måte.

Symboler og deres betydning

ADVARSEL! Les sikkerhetsanvisningene og instruksene. Hvis ikke

sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Suger i støvklasse M ifølge IEC/EN 60335-2-69 for tørrsuging av helseskadelig støv med eksponeringsgrenseverdi ≥ 0,1 mg/m³

ADVARSEL! Sugeren inneholder helsefarlig støv. Overlat tømming- og vedlikeholdsprosedyre, inkludert fjerning av støvbeholderen til fagfolk. Det er påkrevd med egnet verneutstyr. Ikke bruk sugeren uten fullstendig filtersystem. Det kan være helsefarlig.

Sett bare på L-Boxx.

Vekten på L-Boxx med innhold må ikke overskride 15 kg.

Sugen må ikke henges i en krankrok, for eksempel for transport.

Symboler og deres betydning

Bruk ikke sugeren til å sitte, klatre eller stå på. Sugeren kan velte og bli skadet. Det kan oppstå personskader.

Start/stopp-automatikk

Suging av støv som oppstår under bruk av elektroverktøy. Sugeren slås automatisk på, og slås av igjen med forsinkelse.

Utkobling

Støvsuging

Suging av oppsamlet støv

15 Volumstrømovervåking for slangediameter på 15 mm 22 Volumstrømovervåking for slangediameter på 22 mm 35 Volumstrømovervåking for slangediameter på 35 mm

Min/Max Trinnløs regulering av sugekraften:

• Maksimal sugeeffekt for arbeid med sterk støvutvikling
• Redusert sugeeffekt for arbeid med lite støvutvikling og for eksempel for regulering av sugekraften mellom tilkoblet elektroverktøy og emneoverflate (for eksempel ved sliping)

maks. 2200 W min. 100 W

Informasjon om tillatt tilkoblingseffekt for tilkoblet elektroverktøy (landsspesifikk)

Produktbeskrivelse og ytelsesspesifikasjoner

Forskriftsmessig bruk

Produktet er beregnet for oppsamling, oppsuging, fjerning og utskillelse av trespon og ikke-brennbart tørt støv, ikke-brennbare væsker og vann/luft-blanding. Sugeren er kontrollert støvteknisk og er i samsvar med støvklasse M. Den er egnet for stor belastning ved kommersiell bruk, f.eks. i håndverk, industri og verksteder.

Sugere i støvklasse M i henhold til IEC/EN 60335-2-69 får kun brukes til oppsamling av helseskadelig støv med eksponeringsgrenseverdi ≥ 0.1mg / m³

Bruk sugeren bare hvis du skjønner og kan bruke alle funksjonene eller har fått nødvendige anvisninger.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av sugeren på illustrasjonssidene.

(1) Beholder (2) Plugg for sugertilkobling (3) Slangeholder (4) Holder for sugeslange (5) Stikkontakt for elektroverktøy (6) Volumstrømregulator (7) Bryter for driftsmodus (8) Sugeeffektregulator (9) AFC-knapp (10) Bærehåndtak (11) L-Boxx-holder (12) Sugeroverdel

92 | Norsk

(13) Lås for sugeroverdel (14) Hjul (15) Styrehjulbrems (16) Styrehjul (17) Ledningsholder (18) Filterdekslets låseplate (19) Holder for støvsugerrør (20) Holder for fugemunnstykke / bøyd munnstykke (21) Holder for gulvmunnstykke (22) Støvsugeradapter (23) Bøyd munnstykke (24) Sugeslange (25) Avfallspose

(26) Flatt foldefilter (PES) (27) Fugemunnstykke (28) Gummileppe (29) Børste (30) Gulvmunnstykke (31) Sugerør (32) Feste for sugeslangeholder (33) Trykknapp (34) Falskluftåpning (35) Kontrollampe (36) Filterdeksel (37) Nivåføler

Tekniske data

Vår-/tørrsuger GAS 35 M AFC
Artikkelnummer		3 601 JC3 1.. 3 601 JC3 170
Nominell spunning V 220-240 110
Opptatt effekt W 1200 1000
Frekvens Hz 50-60 50-60
Beholdervolum (brutto) I 35 35
Nettovolum (væske) I 19 19
Støvposevolum I 19 19
Maks. vakuum A)
- Suger hPa 230 211
- Turbin hPa 254 242
Maks. volumstrøm A)
- Suger	I/s	36	31
	m3/s	0,036	0,031
- Turbin	I/s	74	71
	m3/s	0,074	0,071
Maks. suugeffekt	W 1380 1150
Areal foldefilter	m2	0,615	0,615
Støvklasse		M	M
Vekt i samsvar med EPTA-Procedure 01:2014	kg	12,4	12,4
Kapslingsgrad		⓸/I	⓸/I
Kapslingsgrad		IPX4	IPX4

A) Målt med støvsugerslange med diameter på 35 mm og lengde på 3 m. Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og for utførelser for bestemte land kan disse angivelsene variere.

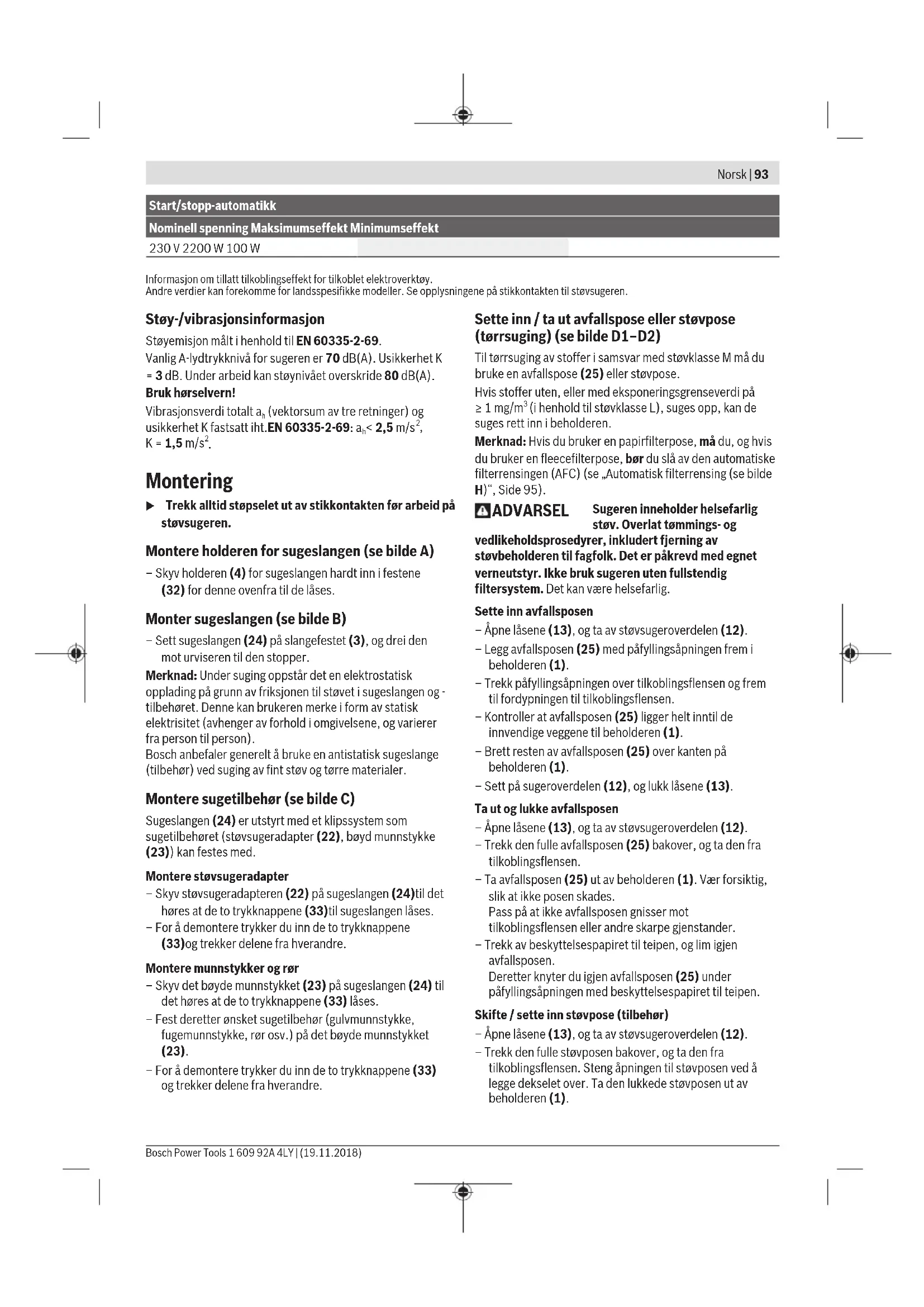

Start/stopp-automatikk

Nominell spenning Maksimumseffekt Minimumseffekt

230V2200W100W

Informasjon om tillatt tilkoblingseffekt for tilkoblet elektroverktøy.

Andre verdier kan forekomme for landsspesifikke modeller. Se opplysningene på stikkontakten til støvsugeren.

Støy-/vibrasjonsinformasjon

Støyemisjon målt i henhold til EN 60335-2-69.

Vanlig A-lydtrykknivå for suging er 70 dB(A). Usikkerhet K

= 3 dB. Under arbeid kan støynivået overskride 80 dB(A).

Bruk hørselvern!

Vibrasjonsverdi total a_h (vektorsum av tre retninger) og usikkerhet K fastsatt iht. EN 60335-2-69: a_h < 2,5m / s² , K = 1,5m / s² .

Montering

riangleright Trekk alltid støpselet ut av stikkontakten før arbeid på støvsugeren.

Montere holderen for sugeslangen (se bilde A)

Skyv holderen (4) for sugeslangen hardt inn i festene (32) for den ovenfra til de låses.

Monter sugeslangen (se bilde B)

Merknad: Under suging oppstår det en elektrostatisk opplading på grunn av friksjonen til støvet i sugeslangen og tilbehøret. Denne kan brukeren merke i form av statisk elektrisitet (avhenger av forhold i omgivelsene, og varierer fra person til person).

Bosch anbefaler generelt å bruke en antistatisk sugeslange (tilbehør) ved suging av fint støv og tørre materialer.

Montere sugetilbehør (se bilde C)

Sugeslangen (24) er utstyrt med et klipssystem som sugetilbehøret (støvsugeradapter (22), bøyd munnstykke (23)) kan festes med.

Montere støvsugeradapter

• Skyv støvsugeradapteren (22) på sugeslangen (24) til det høres at de to trykknappene (33) til sugeslangen låses.

For å demontere trykker du inn de to trykknappene (33) og trekker delene fra hverandre.

Montere munnstykker og rør

• Skyv det bøyde munnstykket (23) på sugeslangen (24) til det høres at de to trykknappene (33) låses. -Fest deretter ønsket sugetilbehør (gulvmunnstykke, fugemunnstykke, rør osv.) på det bøyde munnstykket (23).
• For å demontere trykker du inn de to trykknappene (33) og trekker delene fra hverandre.

Sette inn / ta ut avfallspose eller støvpose (tørrsuging) (se bilde D1-D2)

For tørrsuging av stoffer i samsvar med støvklasse M må du bruke en avfallspose (25) eller støvpose.

Hvis stoffer uten, eller med eksponeringsgrenseverdi på ≥ 1 mg/m³ (i henhold til støvklasse L), suges opp, kan de suges rett inn i beholderen.

Merknad: Hvis du bruker en papirfilterpose, må du, og hvis du bruker en fleecefilterpose, bør du slå av den automatiske filterrensingen (AFC) (se „Automatisk filterrensing (se bilde H), Side 95).

ADVARSEL

Sugeren inneholder helsefarlig støv. Overlat tømming- og

vedlikeholdsprosedyrer, inkludert fjerning av støvbeholderen, til fagfolk. Det er påkrevd med egnet verneutstyr. Ikke bruk sugeren uten fullstendig filtersystem. Det kan være helsefarlig.

Sette inn avfallsposen

• Åpne låsen (13), og ta av støvsugeroverdelen (12).
• Legg avfallsposen (25) med påfyllingsåpningen frem i beholderen (1). - Trekk påfyllingsåpningen over tilkoblingsflensen og frem til fordypningen til tilkoblingsflensen. - Kontroller at avfallsposen (25) ligger helt inntil de innvendige veggene til beholderen (1). - Brett resten av avfallsposen (25) over kanten på beholderen (1).
• Sett på sugeroverdelen (12), og lukk låsen (13).

Ta ut og lukke avfallsposen

• Åpne låsen (13), og ta av støvsugeroverdelen (12). - Trekk den fulle avfallsposen (25) bakover, og ta den fra tilkoblingsflensen. - Ta avfallsposen (25) ut av beholderen (1). Vær forsiktig, slik at posen ikke skades.

Pass på at avfallsposen ikke gnisser mot tilkoblingsflensen eller andre skarpe gjenstander.

- Trekk av beskyttelsespapiret til teipen, og lim igjen avfallsposen.

Deretter knyter du igjen avfallsposen (25) under påfyllingsåpningen med beskyttelsespapiret til teipen.

• Åpne låsen (13), og ta av støvsugeroverdelen (12). Trekk den fulle støvposen bakover, og ta den fra tilkoblingsflensen. Steng åpningen til støvposen ved å legge dekselet over. Ta den lukkede støvposen ut av beholderen (1).

• Legg støvposen over koblingsflensen til sugeren. Kontroller at hele lengden på støvposen ligger inntil den indre veggen til beholderen (1).
• Sett på sugeroverdelen (12), og lukk låsene (13).

Merknad: Kravene til gjennomtrengelighetsgrad (støvklasse M) er bare fastsatt for tørrsuging.

• Løft børstene (29) ut av gulvmunnstykket (30) med et egnet verktøy.
• Sett gummileppene (28) i gulvmunnstykket (30).

For transport av støvsugeren og for plassbesparende oppbevaring av støvsugertilbehør og/eller elektroverktøy kan du sette en L-Boxx på sugeroverdelen.

Ikke bær støvsugeren med håndtaket til en påsatt L-Boxx. Støvsugeren er for tung for håndtaket til en L-Boxx. Det medfører fare for personskader og materielle skader.

Bruk

Trekk støpselet ut av stikkontakten før vedlikehold og rengjøring av sugeren, før det skal foretas innstillinger på den, og før skifte av tilbehørsdeler og oppbevaring av sugeren. Dermed hindrer du at sugeren kan startes utilsiktet.

Igangsetting

Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Ladere som er merket med 230 V kan også brukes med 220 V. Gjør deg kjent med gjeldende forskrifter/lover når det gjelder håndtering av helsefarlig støv i landet ditt.

Sugeren kan brukes til fjerning av følgende materialer:

• Støv med eksponeringsgrenseverdi ≥ 0,1 mg/m³. Sugeren må ikke brukes i eksplosjonsfarlige rom.

Oppsuging av støv som har satt seg fast

• Still volumstrømregulatoren (6) på slangediameteren som brukes.
• For å slå på sugeren setter du bryteren for driftsmodus (7) på symbolet "Suging".
• For å slå av sugeren setter du bryteren for driftsmåte (7) på symbolet "slå av".

Sugeren er utstyrt med volumstrømovervåking. I driftsmodusen "Suging" er volumstrømovervåkingen fast

innstilt på 20 m/s uavhengig av posisjonen til volumstrømregulatoren (6).

Hvis denne verdien underskrides, for eksempel på grunn av oppsamlet smuss i sugeslangen, full støvpose eller tett flatt foldefilter, høres et akustisk varselsignal. Slå i så fall av sugeren, og kontroller den som beskrevet i avsnittet "Feilsøking".

Oppsamling av støv fra elektroverktøy under drift (se bilde G)

Luftutskiftingshastigheten (L) i rommet må være tilstrekkelig hvis utblåsingsluften føres tilbake til rommet. Følg gjeldende nasjonale forskrifter.

Sugeren har en integrert jordet stikkontakt (5). Denne kan brukes til tilkobling av et eksternt elektroverktøy. Vær oppmerksom på den maksimalt tillatte tilkoblingseffekten til elektroverktøyet.

For at støvtransporten på sugerstedet skal være tilstrekkelig, må ikke minimumsluftstrømmen for det tilkoblede elektroverktøyet underskrides.

Slangediameter Innstillingsverdi volumstrøm

35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Still volumstrømregulatoren (6) på slangediameteren som brukes. - Monter støvsugeradapteren (22) (se „Montere støvsugeradapter", Side 93).
• Sett støvsugeradapteren (22) i sugestussen til elektroverktøyet.

Merknad: Ved arbeid med elektroverktøy med lufttilførsel inn i sugeslangen (f.eks. stikksager, slipemaskiner osv.) må falskluftåpningen (34) til støvsugeradapteren (22) åpnes. Det er helt nødvendig for at den automatiske filterrensingen skal fungere problemfritt. Drei ringen over falskluftåpningen (34) til maksimal åpning.

• For å bruke start/stopp-automatikken til sugeren setter du bryteren for driftsmåte (7) på symbolet "Start/stopp-automatikk".

I denne driftsmodusen overvåkes volumstrømmen elektronisk i samsvar med innstillingen på regulatoren (6). Når riktig innstilling velges, er en tilstrekkelig støvtransport sikret.

• For å bruke sugeren slår du på elektroverktøyet som er koblet til stikkontakten (5). Sugeren starter automatisk.
• Slå av elektroverktøyet for å avslutte sugingen. Utkoblingsforsinkelsen til start/stopp-automatikken varer i opptil 15 sekunder, slik at støvet som er igjen i sugeslangen suges ut.
• For å slå av sugeren setter du bryteren for driftsmåte (7) på symbolet "Slå av". Hvis varsellyden utløses, må sugeren kontrolleres som beskrevet i avsnittet "Feilsøking".

Våtsuging

Ikke bruk sugeren til oppsuging av brennbare eller eksplosive stoffer, for eksempel bensin, olje, alkohol, løsemiddel. Ikke sug opp varmt eller brennende støv. Ikke bruk sugeren i eksplosjonsfarlige rom. Støv, damp eller væsker kan antennes eller eksplodere. Sugeren må ikke brukes som vannpumpe. Sugeren er beregnet for suging av luft/vann-blanding.

Merknad: Kravene til gjennomtrengelighetsgrad (støvklasse M) er bare fastsatt for tørrsuging.

Før våtsuging

Fjern avfallsposen (25) eller støvposen ved behov.

Merknad: Oppsuging av blandinger av vann og faste stoffer går lettere hvis du bruker et våtfilter (tilbehør) som skiller væske fra faste stoffer.

• Sett gummileppen (28) i gulvmunnstykket (30) (se "Sette inn gummileppen (våtsuging) (se bilde E)", Side 94). Slå av den automatiske filterrensingen (AFC) (se "Automatisk filterrensing (se bilde H)", Side 95).

Suging av væsker

For å slå på sugeren setter du bryteren for driftsmodus (7) på symbolet "Suging".

Støvsugeren er utstyrt med nivåfølere (37). Støvsugeren slås av når maksimumsnivået er nådd. Sett bryteren for driftsmodus (7) på symbolet "Slave".

Merknad: Ved oppsuging av ledende væsker (for eksempel boreemulsjon, olje og fett) slås ikke støvsugeren av når beholderen er full. Nivået må kontrolleres jevnlig og beholderen tømmes i tide.

Hvis varsellyden utløses under våtsuging, er funksjonssikkerheten til sugaren redusert. Det er ikke nødvendig å foreta noen feilsøking.

- For å slå av sugaren setter du bryteren for driftsmodus (7) på symbolet "Slå av". - For transport av sugaren skrur du pluggen (2) på slangefestet (3). - Tøm beholderen (1).

For å unngå muggdannelse etter våtsuging: - Ta ut det flate foldefilteret (26), og la det tørke godt. - Ta av sugeroverdelen (12), åpne filterdekselet (36) og la begge deler tørke godt.

Automatisk filterrensing (se bilde H)

Ved automatisk filterrensing (AFC = Automatic Filter Cleaning) rengjøres det flate foldefilteret (26) med luftstøt (det høres pulsering) hvert 15. sekund.

Filterrensingen må aktiveres senest når sugeeffekten ikke er tilstrekkelig lenger.

Jevnlig bruk av filterrensingen forlenger filterets levetid. For å oppnå ideell filterlevetid deaktiverer du den automatiske filterrensingen bare i unntakstilfeller, for eksempel ved suging av rene væsker eller bruk av papirfilterpose.

Det flate foldefilterets funksjon svekkes ikke av at filteret er skittent på overflaten. Manuell rengjøring av det flate foldefilteret ved å banke på det eller blåse det rent er ikke nødvendig og kan skade filteret.

Den automatiske filterrensingen kan bare slås på og av når maskinen er slått på.

- Deaktivere AFC

Trykk på AFC-knappen (9). Kontrollampen (35) slukker.

- Aktivere AFC

Trykk på AFC-knappen (9). Kontrollampen (35) lyser grønt.

Service og vedlikehold

Vedlikehold og rengjøring

Trekk støpselet ut av stikkontakten før vedlikehold og rengjøring av støvsugeren, før det skal foretas innstillinger på den, og før skifte av tilbehørsdeler og oppbevaring av støvsugeren. Dermed hindrer du at støvsugeren kan startes utilsiktet. Sørg for at støvsugeren og ventilasjonsåpningene alltid er rene, slik at du kan jobbe sikkert og effektivt. Bruk støvmaske ved vedlikehold og rengjøring av støvsugeren.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

For vedlikehold utført av brukeren må støvsugeren demonteres, rengjøres og vedlikeholdes i den grad det er gjennomførbart uten at vedlikeholdspersonalet eller andre personer utsettes for fare. Før demontering bør støvsugeren rengjøres, slik at eventuelle farer forebygges. Rommet der støvsugeren demonteres, bør ha god ventilasjon. Bruk personlig verneutstyr under vedlikeholdsarbeidet. Rengjør vedlikeholdsområdet etter utført vedlikehold.

Produsenten eller en person som har fått opplæring, må foreta en støvteknisk kontroll minst en gang i året. Det må f.eks. kontrolleres om filteret er skadet, om støvsugeren er tett, og om kontrollinnretningen fungerer.

Støvsugere i klasse M som har stått eller er blitt brukt i skitne omgivelser, bør rengjøres utvendig, og i tillegg bør alle maskindelene rengjøres eller behandles med tetningsmidler. Ved vedlikeholds- og reparasjonsarbeider må alle tilsmussede deler som ikke kan rengjøres tilfredsstillende, kastes. Slike deler må kastes i ugjennomtrengelige poser og i samsvar med bestemmelsene for håndtering av slikt avfall.

Ta ut / skifte det flate foldefilteret (se bilde 11-12)

Hold i tappene på det flate foldefilteret (26), og ta det ut oppover. Fjern støv og skitt som oppstår når det flate foldefilteret (26) tas ut, på lukkekanten til filterdekselet (36) med en fuktig klut. Flate foldefiltre av PES og PTFE kan skylles under rennende vann. Sett inn det nye eller rengjorte flate foldefilteret (26). Kontroller at det festes ordentlig. Lukk filterdekselet (36) igjen (må festes hørbart).

Rengjøre beholderen

Rengjør beholderen (1) nå og da med vanlig rengjøringsmiddel uten skureeffekt. La den tørke godt etterpå.

Rengjøre nivåfølerne (se bilde J)

Rengjør nivåfølerne (37) jevnlig.

• Åpne låsene (13), og ta av støvsugeroverdelen (12). Rengjør nivåfølerne (37) med en myk klut.
• Sett på støvsugeroverdelen (12), og lukk låsene (13).

Oppbevaring og transport (se bilde K)

Rull strømledningen rundt ledningsholderen (17).

• Sett tilbehøret i holderne: sugerøret (31) i holderne (19), fugemunnstykket (27) i holderen (20), gulvmunnstykket (30) i holderen (21).
• Åpne de elastiske båndene til sugeslangeholderen (4), og legg sugeslangen (24) rundt sugeroverdelen i holderen (4). Fest de elastiske stroppene igjen.

Hekt L-Boxx på festene (11). Ta ut den fulle avfallsposen eller støvposen eller tøm den oppsamlede væsken for transport av støvsugeren, slik at du unngår ryggskader. Bruk alltid håndtaket (10) når du bærer sugeren. For transport av sugeren skrur du pluggen (2) på slangefestet (3). Sett sugeren i et tørt rom, og sørg for at den ikke kan brukes av uvedkommende. Trå ned styrehjulbremsen (15) for å låse styrehjulene (16).

Utbedring av feil

Hvis det oppstår en feil (f.eks. skadet filter), må sugeren slås av umiddelbart. Feilen må utbedres før sugeren tas i bruk igjen.

Problem Løsning

Sugeturbinen starter ikke. - Kontroller strømledningen, støpselet, sikringen, stikkontakten og nivåfølerne (37).

Bryteren for driftsmodus (7) står på "Start/stopp-automatikk".

• Sett bryteren for driftsmåte (7) på symbolet "Suging", eller slå på det tilkoblede elektroverktøyet som er koblet til stikkontakten (5).

Sugeturbinen slås av. - Tøm beholderen (1).

Sugeturbinen starter igjen etter - Slå av sugeslangen og vent 5 sekunder, slå den på igjen etter 5 sekunder.

tømming av beholderen. - Rengjør nivåfølerne (37) og mellomrommet mellom nivåfølerne (37) med en børste.

Sugekraften blir dårligere. Fjern tilstopping i sugemunnstykket, støvsugerrøret (31), sugeslangen (24) eller det flate foldefilteret (26).

• Skift avfallspose (25) eller støvpose. Fest filterdekselet (36) riktig.
• Sett sugerørdelen (12) riktig på, og lukk låsene (13).
• Skift ut det flate foldefilteret (26).

Støv kommer ut under suging - Kontroller at det flate foldefilteret (26) sitter riktig.

Utkoblingsautomatikken (våtsuging) - Rengjør nivåfølerne (37) og mellomrommet mellom nivåfølerne (37) med en børste. Starter ikke.

• Skift ut det flate foldefilteret (26).

	Sugeslangen (24) tilstoppet eller bøyd.
	- Fjern tilstoppingen, eller rett ut slangen.
	Full avfallspose/støvpose.
	- Skift avfallspose (25) eller støvpose.
	Det flate foldefilteret (26) er skrittent.
	- Rengjør det flate foldefilteret, eller skift det ut om质地vendig.
	Ikke tilstrekkelig luftstrøm gjennom det tilkoblede elektronverktøyet.
	- Åpne falskuftåpningen (34) til støvsugeradapteren (22): Drei ringen på støvsugeradapteren til falskuftåpningen er helt øpen.
	- Hvis aktuelt: Åpne elektronverktøyets falskuftåpning.
	Funksjonsfeil ved overvåkingselektronikken.
	- Kontakt et autorisert Bosch-verksted.
Den automatiske filterrensingen fungerer ikke.	- Aktiver filterrensingen (trykk på AFC-knappen (9)).
	- Koble til sugeslangen (24).
Den automatiske filterrensingen kan ikke slås av.	- Kontakt et autorisert Bosch-verksted.
Den automatiske filterrensingen kan ikke slås på.	- Kontakt et autorisert Bosch-verksted.

Tilbehør

Tilbehørsnummer

Papirfilterpose (tørr) 2607432035

Fleecefilterpose (tørr) 2607432037

Våtfilterpose (våt) 2607432039

Avfallspose (PE) (tørr/våt) 2607 432 043

I henhold til nasjonale lover må sugere som ikke lenger kan brukes, samles sortert og leveres til miljøvennlig gjenvinning.

Suomi

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på

www.bosch-pt.com

Bosch kundeveiledningsteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Lever suger, tilbehør og emballasje til gjenvinning.

Sugeren skal ikke kastes sammen med vanlig husholdningsavfall!

Bare for land i EU:

brukte elektriske og elektroniske apparater og tilpasningen
