Ürün Tipi	Islak/Kuru Süpürge
Marka	Bosch
Model	GAS 35 AFC
Nominal Gerilim	220-240 V (110 V modeli mevcuttur)
Frekans	50-60 Hz
Nominal Güç Tüketimi	1.200 W (110 V için 1.000 W)
Kazan Brüt Kapasitesi	35 L
Net Kapasite (sıvılar)	19 L
Toz Torbası Hacmi	19 L
Maksimum Vakum (süpürge)	230 hPa
Maksimum Vakum (türbin)	254 hPa
Maksimum Hava Debisi (süpürge)	36 L/s (0,036 m³/s)
Maksimum Hava Debisi (türbin)	74 L/s (0,074 m³/s)
Maksimum Emiş Gücü	1.380 W
Kıvrımlı Filtre Aktif Yüzeyi	0,615 m²
Filtrasyon Sınıfı	M (IEC/EN 60335-2-69'a göre)
Ağırlık (EPTA 01:2014'e göre)	12,4 kg
Koruma Sınıfı	IPX4
Ses Basıncı Seviyesi	70 dB(A) (tipik), K = 3 dB
Titreşim (toplam değer)	< 2,5 m/s²
Otomatik Filtre Temizleme	AFC (Otomatik Filtre Temizleme) etkinleştirilebilir/devre dışı bırakılabilir
Elektrikli El Aleti Priz	Evet, topraklı, maksimum güç 2.200 W (230 V)
Uyumlu Hortum Çapları	15 mm, 22 mm, 35 mm
Emilebilir Malzemeler	Kuru tozlar (L/M sınıfı), yanıcı olmayan sıvılar, hava-su karışımları
Filtre Bakımı	Manuel veya AFC ile otomatik temizleme; su ile yıkanabilir (PES/PTFE)
Güvenlik Fonksiyonları	Kazan dolduğunda otomatik durma (sıvılar), hava debisi izleme, seviye algılama

Sık sorulan sorular - GAS 35 AFC BOSCH

Bosch GAS 35 AFC süpürgenin filtrasyon sınıfı nedir?

Süpürge, IEC/EN 60335-2-69'a göre M sınıfı sertifikalıdır, maruziyet sınır değeri ≥ 0,1 mg/m³ olan zararlı tozlara uygundur.

Bu süpürge ile sıvı çekebilir miyim?

Evet, su, delme emülsiyonları, yağlar gibi yanıcı olmayan sıvıları çekebilir. Toz torbasını çıkarın ve sızdırmazlık dudaklarını takın. Sıvı emişi için AFC'yi devre dışı bırakın.

Otomatik filtre temizleme (AFC) nasıl çalışır?

AFC, kıvrımlı filtreyi her 15 saniyede bir hava jetleriyle temizler. Süpürge çalışırken AFC tuşu (9) ile etkinleştirilir/devre dışı bırakılır. Yeşil gösterge LED'i aktivasyonu belirtir.

Düz kıvrımlı filtreyi ne zaman değiştirmeliyim?

Hasarlıysa veya temizlemeye rağmen emiş gücü azalıyorsa değiştirin. PES/PTFE filtreler su ile yıkanabilir. Değiştirmeden sonra filtre kapağını doğru şekilde yerleştirmeye dikkat edin.

Kazan kapasitesi ve torba hacmi nedir?

Kazan brüt kapasitesi 35 L (sıvılar için net 19 L). Toz torbası hacmi 19 L'dir. Kuru maddeler için tek kullanımlık torba veya toz torbası kullanın.

Süpürgeyi elektrikli el aletleriyle kullanabilir miyim?

Evet, topraklı priz (5) sayesinde. Seçiciyi 'Otomatik çalıştırma/durdurma' konumuna getirin. Süpürge aletle birlikte çalışır ve 15 saniye sonra durur.

Bu süpürge için hangi aksesuarlar mevcuttur?

Orijinal aksesuarlar: kağıt filtre torbası (2 607 432 035), dokunmamış kumaş (2 607 432 037), sıvı filtre torbası (2 607 432 039), tek kullanımlık torba (2 607 432 043). Antistatik hortum ve diğer aksesuarlar isteğe bağlı olarak mevcuttur.

Sıvı seviye sensörlerinin bakımı nasıl yapılır?

Sensörleri (37) düzenli olarak yumuşak bir bezle temizleyin. Süpürgenin üst kısmını çıkarın, sensörleri ve aralarındaki boşluğu temizleyin. Düzenli temizlik, otomatik durdurmanın arızalanmasını önler.

Bir uyarı sesi duyulursa ne yapmalıyım?

Sinyal, yetersiz hava debisini gösterir. Kontrol edin: debi ayarı (hortum çapı), tıkanıklık olmaması, toz torbasının dolu olması, filtrenin kirli olması. Gerekirse ikincil hava deliğini açın.

Süpürge nasıl taşınır ve saklanır?

Kazanı boşaltın veya dolu torbayı çıkarın. Kabloyu kablo tutucuya sarın. Aksesuarları bağlantı yerlerine yerleştirin. Taşımak için tutamak (10) kullanın. Emiş bağlantısına tapa (2) vidalayın. Döner tekerlekleri fren (15) ile kilitleyin. Kuru bir yerde saklayın.

KULLANIM KILAVUZU GAS 35 AFC BOSCH

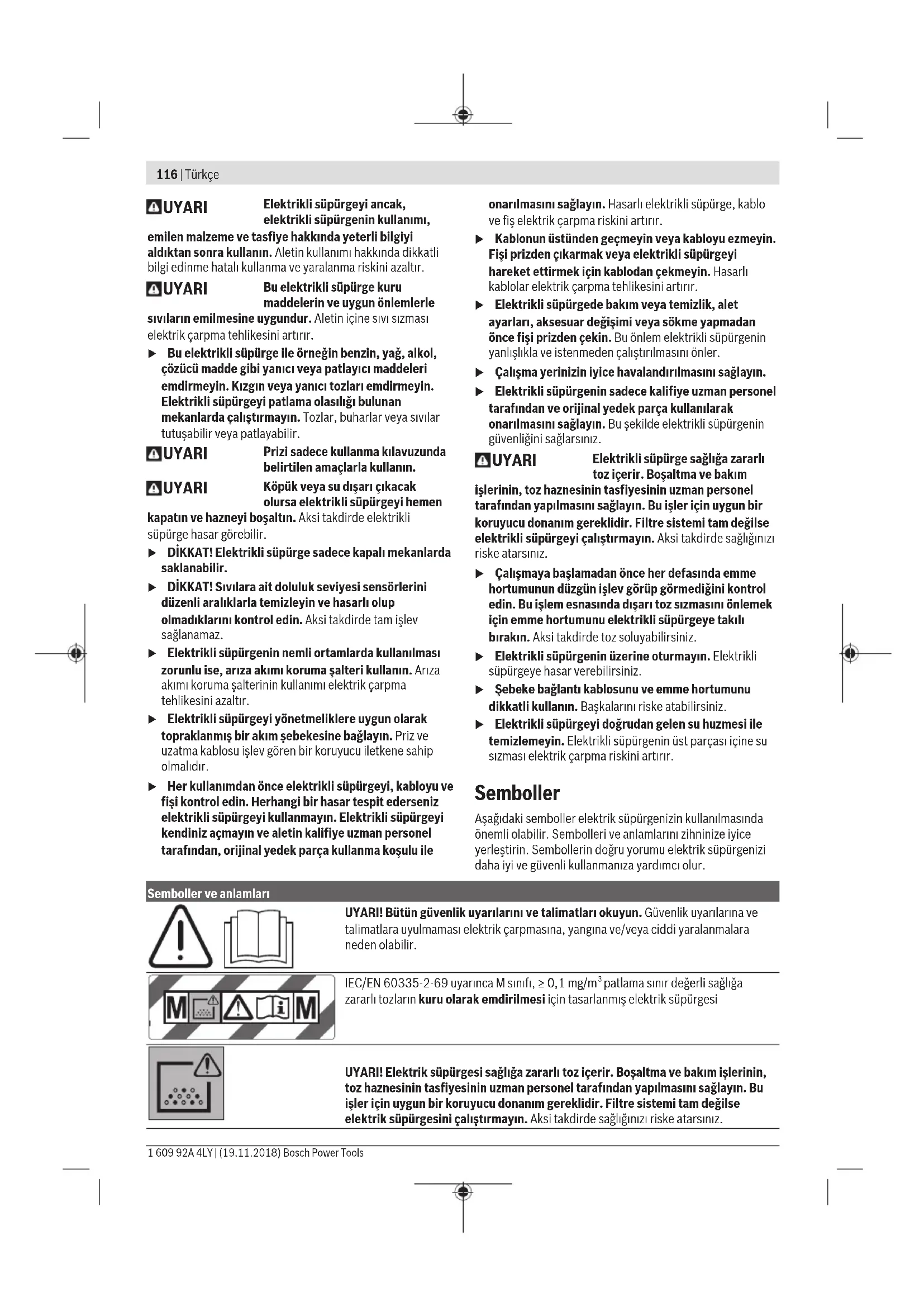

Bütün güvenlik talimatlarını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.

olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Bu elektrikli süpürge; çocukların ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgisi olmayan kişilerin kullanması için tasarlanmamıştır. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır.

Çocuklara göz kulak olun. Bu yolla çocukların elektrikli süpürge ile oynamasını önlersiniz.

UYARI

Hiçbir zaman asbest içeren maddeleri emdirmeyin. Asbest

kanserojen kabul edilir.

UYARI

Elektrikli süpürgeyi ancak, elektrikli süpürgenin kullanımı,

emilen malzeme ve taşıma hakkında yeterli bilgiyi aldıktan sonra kullanın. Aletin kullanımı hakkında dikkatli bilgi edinme hatalı kullanma ve yaralanma riskini azaltır.

UYARI

Bu elektrikli süpürge kuru maddelerin ve uygun önlemlerle

sıvıların emilmesine uygundur. Aletin içine sıvı sızması elektrik çarpma tehlikesini artırır.

Bu elektrikli süpürge ile örneğin benzin, yağ, alkol, çözücü madde gibi yanıcı veya patlayıcı maddeleri emdirmeyin. Kızgın veya yanıcı tozlar emdirmeyin. Elektrikli süpürgeyi patlama olasılığı bulunan mekanlarda çalıştırmayın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabilir.

UYARI

Prizi sadece kullanma kılavuzunda belirtilen amaçlarla kullanın.

UYARI

Köpük veya sıvı çıkarsa elektrikli süpürgeyi hemen

kapatın ve hazneyi boşaltın. Aksi takdirde elektrikli süpürge hasar görebilir.

DİKKAT! Elektrikli süpürge sadece kapalı mekanlarda saklanabilir. DİKKAT! Sıvılara ait doluluk seviyesi sensörlerini düzenli aralıklarla temizleyin ve hasarlı olup olmadıklarını kontrol edin. Aksi takdirde tam işlev sağlanamaz. Elektrikli süpürgenin nemli ortamlarda kullanılması zorunlu ise, arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır. Elektrikli süpürgeyi yönetmeliklere uygun olarak topraklanmış bir akım şebekesine bağlayın. Priz ve uzatma kablosu işlev gören bir koruyucu iletkene sahip olmalıdır. Her kullanımdan önce elektrikli süpürgeyi, kabloyu ve fişi kontrol edin. Herhangi bir hasar tespit ederseniz elektrikli süpürgeyi kullanmayın. Elektrikli süpürgeyi kendiniz açmayın ve aletin kalifiye uzman personel tarafından, orijinal yedek parça kullanma koşulu ile

onarılmasını sağlayın. Hasarlı elektrikli süpürge, kablo ve fiş elektrik çarpma riskini artırır.

Kablonun üstünden geçmeyin veya kabloyu ezmeyin. Fişi prizden çıkarmak veya elektrikli süpürgeyi hareket ettirmek için kablodan çekmeyin. Hasarlı kablolar elektrik çarpma tehlikesini artırır. Elektrikli süpürgede bakım veya temizlik, alet ayarları, aksesuar değişimi veya sökme yapmadan önce fişi prizden çekin. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler. Çalışma yerinizin iyice havalandırılmasını sağlayın. Elektrikli süpürgenin sadece kalifiye uzman personel tarafından ve orijinal yedek parça kullanılarak onarılmasını sağlayın. Bu şekilde elektrikli süpürgenin güvenliğini sağlarsınız.

UYARI

Elektrikli süpürge sağlığa zararlı toz içerir. Boşaltma ve bakım

işlerinin, toz haznesinin tasfiyesinin uzman personel tarafından yapılmasını sağlayın. Bu işler için uygun bir koruyucu donanım gereklidir. Filtre sistemi tam değilse elektrikli süpürgeyi çalıştırmayın. Aksi takdirde sağlığınızı riske atarsınız.

Çalışmaya başlamadan önce her defasında emme hortumunun düzgün işlev görüp görmediğini kontrol edin. Bu işlem esnasında dışarı toz sızmasını önlemek için emme hortumunu elektrikli süpürgeye takılı bırakın. Aksi takdirde toz soluyabilirsiniz. Elektrikli süpürgenin üzerine oturmayın. Elektrikli süpürgeye hasar verebilirsiniz. Şebeke bağlantı kablosunu ve emme hortumunu dikkatli kullanın. Başkalarını riske atabilirsiniz. Elektrikli süpürgeyi doğrudan gelen su huzmesi ile temizlemeyin. Elektrikli süpürgenin üst parçasına su sızması elektrik çarpma riskini artırır.

Semboller

Aşağıdaki semboller elektrik süpürgenizin kullanılmasında önemli olabilir. Sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerin doğru yorumlanması, elektrik süpürgenizi daha iyi ve güvenli kullanmanıza yardımcı olur.

Semboller ve anlamları

UYARI! Bütün güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarına ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

IEC/EN 60335-2-69 uyarınca M sınıfı, ≥ 0,1 mg/m³ patlama sınır değerli sağlığa zararlı tozların kuru olarak emdirilmesi için tasarlanmış elektrik süpürgesi

UYARI! Elektrik süpürgesi sağlığa zararlı toz içerir. Boşaltma ve bakım işlerinin, toz haznesinin tasfiyesinin uzman personel tarafından yapılmasını sağlayın. Bu işler için uygun bir koruyucu donanım gereklidir. Filtre sistemi tam değilse elektrik süpürgesini çalıştırmayın. Aksi takdirde sağlığınızı riske atarsınız.

Semboller ve anlamları

Maksimum bir L-Boxx takılabilir.

İçeriğiyle birlikte L-Boxx'un ağırlığı toplam 15 kg'yi aşmamalıdır.

Elektrik süpürgesini örneğin taşırken vinç kancasına takmayın.

Elektrik süpürgesi vinçle taşınamaz. Yaralanma ve hasar tehlikesi vardır.

Elektrik süpürgesinin üzerine oturmayın, elektrik süpürgesini

merdiven veya basamak olarak kullanmayın. Elektrik süpürgesi

devrilebilir ve hasar görebilir. Yaralanma tehlikesi vardır.

Başlat/durdur otomatiği

Çalışan elektrikli el aletinin çıkardığı tozun emilmesi

Elektrik süpürgesi otomatik olarak açılır ve zaman gecikmeli olarak

tekrar kapanır.

Kapama

Emme

Biriken tozların emilmesi

15 mm çapındaki bir hortuma yönelik hacimsel akış denetimi

22 mm çapındaki bir hortuma yönelik hacimsel akış denetimi

35 mm çapındaki bir hortuma yönelik hacimsel akış denetimi

Min/Max emme gücünün kademesiz ayarlanması:

Bağlı bulunan elektrikli el aletinin izin verilen bağlantı gücü hakkında bilgiler (ülkelere özgü)

AFC Otomatik filtre temizleme (AFC = Automatic Filter Cleaning)

Ürün ve performans açıklaması

Usulüne uygun kullanım

Bu alet, ahşap talaşlarının ve yanıcı olmayan tozların, yanıcı olmayan sıvıların ve su-hava karışımının tutulması, emilmesi, taşınması ve ayrılması için tasarlanmıştır. Bu elektrik süpürgesi toz tekniği açısından test edilmiştir ve M toz sınıfına uygundur. Bu alet örneğin küçük işletmelerdeki,

sanayideki ve atölyedeki yüksek performans gerektiren profesyonel kullanıma uygundur.

IEC/EN 60335-2-69 uyarınca M toz sınıfına giren elektrik süpürgeleri sadece ≥ 0,1 mg/m³ patlama sınır değerli sağlığa zararlı tozların emilmesinde kullanılabilir.

Elektrik süpürgesini ancak bütün fonksiyonları tam olarak biliyorsanız ve bunları kısıtlamasız olarak yürütebiliyorsanız veya ilgili talimat hakkında bilginiz varsa kullanın.

Şekli gösterilen elemanlar

Şekli gösterilen bileşenlerin numaraları grafik sayfasındaki elektrik süpürgesi resmindeki numaralarla aynıdır.

(1) Hazne (2) Emme bağlantısı için kapatma tapaları (3) Hortum yuvası (4) Emme hortumu mesnedi (5) Elektrikli aleti için priz (6) Hacimsel akış düzenleyici (7) İşletme türü seçim şalteri (8) Emme performans düzenleyici (9) AFC tuşu (10) Taşıma tutamağı (11) L-Boxx yuvası (12) Elektrik süpürgesi üst parçası (13) Elektrik süpürgesi üst parçası kilidi (14) Tekerlek (15) Hareket makaraları freni (16) Hareket makarası (17) Kablo mesnedi

(18) Filtre kapağı kilitleme parçası (19) Emme boruları mesnedi (20) Derz memesi/kavisli meme mesnedi (21) Taban memesi mesnedi (22) Emme adaptörü (23) Kavisli meme (24) Emme hortumu (25) İmha torbası (26) Yassı katlanabilir filtre (PES) (27) Derz memesi (28) Lastik conta (29) Fırça şeritler (30) Taban memesi (31) Emme borusu (32) Emme hortumu mesnedi için yuva (33) Basmalı Düğme (34) Ters hava deliği (35) Kontrol LED'i (36) Filtre kapağı (37) Dolum seviyesi sensörleri

Teknik veriler

Islak/kuru elektrik sipürgesi GAS 35 M AFC
Malzeme numarası		3601 JC3 1.. 3601 JC3 170
Anma gerilimi V 220-240 110
Giris gücu W 1200 1000
Frekans Hz 50-60 50-60
Hazne hacmi (brüt) I 35 35
Net hacim (svi) I 19 19
Toz torbası hacmi I 19 19
maks. alçak basınçA)
-Elektrik sipürgesi hPa 230 211
-Türbin	hPa 254 242
maks. hacimsel akışA)
-Elektrik sipürgesi	l/s	36	31
	\( m^3/sn \)	0,036	0,031
-Türbin l/s		74	71
	\( m^3/sn \)	0,074	0,071
maks. emme performansı	W 1380 1150
Yassi katlanabilir filtret	\( m^2 \)	0,615	0,615
Toz sinifi		M	M
Ağırkı EPTA-Procedure 01:2014 uyarınca	kg	12,4	12,4
Korumasinifi		±/I	±/I

Islak/kuru elektrik süpürgesi GAS 35 M AFC

Koruma türü IPX4 IPX4

A) 035 mm ve uzunluğu 3 m olan emme hortumu ile ölçülmüştür

Veriler 230 V'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

Başlat/Durdur otomatiği

Anma gerilimi maksimum güç minimum güç

230V 2200W 100W

Bağlı bulunan elektrikli el aletinin izin verilen bağlantı gücü hakkında bilgiler.

Ülkeye özgü başka modellerde bu değerler farklılık gösterebilir. Lütfen toz emme makinesi prizindeki bilgilere dikkat edin.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60335-2-69 uyarınca belirlenmektedir.

Elektrik süpürgesinin A değerlendirmeli ses basıncı seviyesi tipik olarak şöyledir: 70 dB(A). Tolerans K = 3 dB. Çalışma esnasında gürültü seviyesi 80 dB(A) üzerine çıkabilir.

Kulak koruması kullanın!

Toplam titreşim değerleri a_h (üç yönün vektör toplamı) ve tolerans K, EN 60335-2-69 uyarınca belirlenmektedir: a_h < 2.5 m / s² , K = 1.5 m / s² .

Montaj

Elektrik süpürgesinde bir çalışma yapmadan önce her zaman fişi prizden çekin.

Emme hortumu için mesnedin takılması (bkz. Resim A)

- Emme hortumu mesnedini (4) yerine oturana kadar, yukarıdan sıkıca öngörülen yuvaya (32) itin.

Emme hortumunun takılması (bkz. Resim B)

- Emme hortumunu (24) hortum yuvasına (3) yerleştirin ve dayanak noktasına kadar saat yönünde döndürün.

Not: Emme işlemi esnasında emme hortumu ve aksesuar içindeki tozun sürtünmesi nedeniyle elektrostatik yüklenme olur ve bunu kullanıcı statik deşarj olarak algılayabilir (çevre koşullarına ve bedensel hassasiyete bağlı olarak). İnce tozların ve kuru malzemenin emilmesinde Bosch genel olarak antistatik bir emme hortumunun (aksesuar) kullanılmasını tavsiye eder.

Emme aksesuarının takılması (Bakınız: Resim C)

Emme hortumu (24) bir klips sistemi ile donatılmış olup, bununla emme aksesuarı (emme adaptörü (22), kavisli meme (23)) bağlanabilir.

Emme adaptörünün takılması

- Emme adaptörünü (22) emme hortumuna (24), emme hortumunun her iki basma düğmesi (33) işitilir biçimde kavrama yapıncaya kadar takın.

- Sökmek için basmalı düğmeleri (33) içeri doğru bastırın ve parçayı sökün.

Memelerin ve boruların takılması

Kavisli memeyi (23) emme hortumuna (24), emme hortumunun her iki basma düğmesi (33) işitilir biçimde kavrama yapıncaya kadar takın. Daha sonra istediğiniz emme aksesuarını (taban memesi, derz memesi, emme borusu vb.) kavisli memeye (23) takın. - Sökmek için basmalı düğmeleri (33) içeri doğru bastırın ve parçayı sökün.

İmha torbasının veya toz torbasının takılması/çıkarılması (kuru emme) (bkz. Resimler D1-D2)

M toz sınıfı uyarınca maddeleri kuru emme için bir imha torbası (25) veya toz torbası takılmalıdır.

Patlama sınır değeri olmayan veya ≥ 1 mg/m³ olan maddeler emildiği sürece (toz sınıfı L uyarınca), doğrudan hazneye emme işlemi gerçekleştirilir.

Not: Otomatik filtre temizlemeyi (AFC) kapatmanız; kağıt filtre torba kullanımında zorunlu olup, keçe filtre torbası kullanımında önerilir (Bkz. Otomatik filtre temizleme (bkz. Resim H), Sayfa 121).

UYARI

Elektrikli süpürge sağlığa zararlı toz içerir. Boşaltma ve bakım

işlerinin, toz haznesinin tasfiyesinin uzman personel tarafından yapılmasını sağlayın. Bu işler için uygun bir koruyucu donanım gereklidir. Filtre sistemi tam değilse elektrikli süpürgeyi çalıştırmayın. Aksi takdirde sağlığınızı riske atarsınız.

İmha torbasının takılması

- Kilitleri (13) açın ve elektrikli süpürgenin üst parçasını (12) çıkarın. - İmha torbasını (25) dolum deliği yukarı gelecek biçimde hazneye (1) yerleştirin. - Dolum deliğini bağlantı flanşı üzerinden, bağlantı flanşının boşluğuna kadar çekin. - İmha torbasının (25) bütün yüzeyi ile haznenin (1) iç yüzeyine dayandığından emin olun. - İmha torbasının (25) kalan kısmını haznenin (1) kenarına yatırın.

120|Türkçe

Elektrikli süpürgenin üst parçasını (12) yerine yerleştirin ve kilitleri (13) kapatın.

İmha torbasının çıkarılması ve kapatılması

• Kilitleri (13) açın ve elektrikli süpürgenin üst parçasını (12) çıkarın. Dolu imha torbasını (25) arkaya doğru bağlantı flanşından çekerek çıkarın.
• İmha torbasını (25) dikkatlice ve hasar vermeden hazneden (1) çıkarın. Bu işlem sırasında, imha torbasının flanşına veya başka keskin kenarlı bir nesneye temas etmemesine dikkat edin.
• Yapışkanlı şerit kapatıcıyı çekin ve imha torbasını kapatarak yapıştırın. Ardından imha torbasını (25) çektiğiniz yapışkanlı şerit kapatıcıyla dolum deliğinin altından bağlayın.

Toz torbasının değiştirilmesi/takılması (aksesuar)

• Kilitleri (13) açın ve elektrikli süpürgenin üst parçasını (12) çıkarın. Dolu toz torbasını arkaya doğru bağlantı flanşından çekerek çıkarın. Kapağı devirerek toz torbasının ağzını kapatın. Kapatılan toz torbasını hazneden (1) çıkarın.
• Yeni toz torbasını elektrikli süpürgenin bağlantı flanşı üzerine yatırın. Toz torbasının bütünüyle haznenin (1) iç yüzeyine dayandığından emin olun. Elektrikli süpürgenin üst parçasını (12) yerine yerleştirin ve kilitleri (13) kapatın.

Lastik contanın takılması (ıslak emme) (Bakınız: Resim E)

Not: Geçirgenlik düzeyine dair gereksinimler (toz sınıfı M) kuru emiş içindir.

Fırça şeritlerini (29) uygun bir aletle taban memesinden (30) kaldırın. Lastik contayı (28) taban memesine (30) yerleştirin.

Not: Lastik contanın dokulu tarafı dışarıyı göstermelidir.

L-Boxx'un takılması (bkz. Resim F)

L-Boxx'u yuvalara (11) yerleştirin.

Elektrik süpürgesinin taşınması ve elektrik süpürgesi aksesuarının ve/veya elektrikli el aletinin yerden tasarruf sağlayarak saklanması için elektrik süpürgesinin üst kısmına bir L-Boxx takabilirsiniz.

Elektrik süpürgesini takılı L-Boxx'un taşıma tutamağından tutarak taşımayın. Elektrik süpürgesi L-Boxx'un taşıma tutamağına ağır gelir. Yaralanma ve hasar tehlikesi vardır.

İşletim

Elektrikli süpürgede bakım veya temizlik, alet ayarları, aksesuar değişimi veya sökme yapmadan önce fişi prizden çekin. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler.

Çalıştırma

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrik süpürgesinin tip etiketinde belirtilen verilere uygun olmalıdır. 230 V işaretli şarj cihazları 220 V ile de işletilebilir. Ülkenizde sağlığa zararlı tozlarla çalışmaya ilişkin geçerli yasal mevzuat hakkında bilgi alın.

Elektrik süpürgesi sadece aşağıdaki malzemelerin emilmesi için kullanılabilir:

• Patlama sınır değeri ≥ 0,1mg / m³ olan tozlar. Bu elektrik süpürgesi prensip olarak patlama riski bulunan mekanlarda kullanılamaz.

Optimum emme performansı sağlamak için emme hortumunu (24) her zaman komple olarak elektrik süpürgesinin üst parçasından (12) çözmeniz gerekir.

Kuru emme

Biriken tozların emilmesi

- Hacimsel akış düzenleyiciyi (6) kullanılan hortum çapına göre ayarlayın. - Elektrik süpürgesini açmak için işletme türü seçme şalterini (7) "Emme" sembolü üzerine getirin. - Elektrik süpürgesini kapatmak için işletme türü seçme şalterini (7) "Kapat" sembolü üzerine getirin.

Bu elektrik süpürgesi bir hacimsel debi kontrol sistemi ile donatılmıştır. Hacimsel akış kontrol sistemi "Emme" işletim türünde 20m / s değerine ayarlıdır ve bu hacimsel akış düzenleyicinin (6) konumundan bağımsızdır. Bu değerin altına düşüldüğünde, örneğin emme hortumunda kir biriktiğinde, toz torbası dolduğunda veya katlanır filtre tıkandığında, sesli uyarı sinyali duyulur. Bu gibi durumlarda elektrik süpürgesini kapatın ve "Arızaların giderilmesi" bölümünde belirtilen kontrolleri yapın.

Çalışan elektrikli el aletlerinden çıkan tozun emilmesi (bkz. Resim G)

Aletten çıkan atık hava çalışılan mekana geri veriliyorsa, yeterli bir hava değişim oranının (L) sağlanması gerekir. Bu konudaki ulusal yönetmeliklere uyun.

Bu elektrik süpürgesine bir koruyucu kontaklı priz (5) entegre edilmiştir. Bu prize dışarıdan bir elektrikli el aleti bağlayabilirsiniz. Bağlanacak elektrikli el aletinin izin verilen maksimum bağlantı gücüne dikkat edin.

Emme konumuna yeterli toz taşınabilmesi için, bağlı olan elektrikli el aletine yönelik asgari hacimsel akış değerinin altına inilmemelidir.

Hortum çapi Hacimsel akış ayardehyeri
35 mm 57,9 m	3/sa
22 mm 41,2 m	3/sa
15 mm 12,7 m	3/sa

-Hacimsel akış düzenleyiciyi (6) kullanılan hortum çapına göre ayarlayın.

-Emme adaptörünü takın (22) (Bakınız, Emme adaptörünün takılması, Sayfa 119). -Emme adaptörünü (22) elektrikli el aletinin emme rakoruna takın.

Not: Emme hortumundaki hava beslemesi, AFC'li olmayan elektrikli el aletleri ile çalışırken (örneğin dekupaj testereleri, taşlama makineleri vb.) ters hava deliği (34) emme adaptöründe (22) açılmalıdır. Sadece bu yolla otomatik filtre temizleme işlevi sorunsuz işleyebilir. Ters hava deliği (34) üzerindeki halkayı maksimum delik oluşuncaya kadar çevirin.

-Elektrik süpürgesinin Başlat/durdur otomatiğini çalıştırmak için işletme türü seçme şalterini (7) "Başlat/durdur otomatiği" sembolü üzerine getirin. Bu işletim türünde hacimsel akış, düzenleyicideki (6) ayara uygun biçimde elektronik olarak denetlenir. Ayarın doğru seçilmesi halinde yeterli toz taşıma sağlanır.

-Elektrik süpürgesini çalıştırmak için prize (5) takılı bulunan elektrikli el aletini açın. Elektrik süpürgesi otomatik olarak çalışır. -Emme işlemini sonlandırmak için elektrikli el aletini kapatın. Başlat/durdur otomatiği emme hortumunda kalan tozların emilmesi için 15 saniye daha çalışır. -Elektrik süpürgesini kapatmak için işletme türü seçme şalterini (7) "Kapat" sembolü üzerine getirin.

Sesli uyarı sinyali duyulduğunda elektrik süpürgesi, "Arızaların giderilmesi" bölümünde açıklandığı gibi kontrol edilmelidir.

Islak emme

Bu elektrikli süpürge ile örneğin benzin, yağ, alkol, çözücü madde gibi yanıcı veya patlayıcı maddeleri emdirmeyin. Kızgın veya yanıcı tozlar emdirmeyin. Elektrikli süpürgeyi patlama olasılığı bulunan mekanlarda çalıştırmayın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabilir. Bu elektrikli süpürge su pompası olarak kullanılamaz. Bu elektrikli süpürge hava ve su karışımının emdirilmesi için tasarlanmıştır. Not: Geçirgenlik düzeyine dair gereksinimler (toz sınıfı M) kuru emiş içindir.

Islak emdirmeden önce işlem adımları

Gerekirse imha torbasını (25) veya toz torbasını çıkarın. Not: Emme yaparken su-katı madde karışımını daha kolay atabilmek için sıvıyı katı maddelerden ayıran ıslak filtre torbasını (aksesuar) kullanın. -Lastik contayı (28) taban memesine (30) yerleştirin (Bakınız, Lastik contanın takılması (ıslak emme) (Bakınız: Resim E), Sayfa 120).

• Otomatik filtre temizlemeyi (AFC) kapatın (Bakınız, "Otomatik filtre temizleme (bkz. Resim H), Sayfa 121).

Sıvıların emdirilmesi

-Elektrik süpürgesini açmak için, işletme türü seçme şalterini (7) "Emme" sembolü üzerine getirin.

Elektrik süpürgesi dolum seviyesi sensörleriyle (37) donatılmıştır. Maksimum dolum yüksekliğine erişildiğinde elektrik süpürgesi kapanır. İşletim türü seçme şalterini (7) ilgili "Kapalı" sembolüne getirin.

Not: İletken olmayan sıvılar (örneğin delme emülsiyonu, yağlar ve gresler) emildiğinde, elektrik süpürgesinin haznesi dolduğunda kapanmaz. Dolum seviyesi sürekli kontrol edilmeli ve zamanında boşaltılmalıdır.

Islak emme sırasında sesli uyarı sinyali duyulursa, elektrik süpürgesinin fonksiyon güvenliği zarar görmez. Arızanın giderilmesi için herhangi bir önlem alınması gerekmemektedir.

- Elektrik süpürgesini kapatmak için, işletme türü seçme şalterini (7) "Kapat" sembolü üzerine getirin. - Elektrik süpürgesinin taşınması için kapatma tapalarını (2) hortum yuvasına (3) vidalayın. - Hazneyi (1) boşaltın. Islak emdirmeden sonra küf oluşumunu önlemek için: Yassı katlanabilir filtreyi (26) çıkarın ve iyice kurumasını bekleyin. - Elektrik süpürgesinin üst parçasını (12) çıkarın, filtre kapağını (36) açın ve her ikisinin de iyice kurumasını bekleyin.

Otomatik filtre temizleme (bkz. Resim H)

Otomatik filtre temizlemede (AFC = Automatic Filter Cleaning) yassı katlanabilir filtre (26) her 15 saniyede bir hava itilmesiyle temizlenir (titrişim gürültüsü).

Emme gücü artık yeterli olmadığında filtre temizleme işlevinin etkinleştirilmesi gerekir.

Filtre temizlemenin düzenli uygulanması, filtrenin kullanım ömrünü uzatır.

İdeal bir filtre kullanım ömrü elde etmek için, otomatik filtre temizleme fonksiyonunu sadece istisnai durumlarda, örn. saf sıvılar emilmesinde veya kağıt filtre torbası kullanılırken kapatın.

Sadece yüzeyi kirlenen yassı katlanabilir filtre görmeye devam eder. Yassı katlanır filtrenin bir yere vurularak veya basınçlı hava ile manüel olarak temizlenmesi gerekli değildir ve filtreye zarar verebilir.

Not: Otomatik filtre temizleme fabrika tarafından çalıştırılmıştır.

Otomatik filtre temizlemenin açılması/kapatılması için cihazın çalışıyor olması gerekmektedir.

- AFC'nin devre dışı bırakılması

AFC tuşuna (9) basın.

Kontrol LED'i (35) söner.

-AFC'nin etkinleştirilmesi AFC tuşuna (9) basın.

Kontrol LED'i (35) yeşil yanar.

122 | Türkçe

Bakım ve servis

Bakım ve temizlik

Elektrikli süpürgede bakım veya temizlik, alet ayarları, aksesuar değişimi veya sökme işlemi yapmadan önce fişi prizden çekin. Bu önlem, elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler. Verimli ve güvenli çalışabilmek için elektrikli süpürgeyi ve havalandırma aralıklarını temiz tutun. Elektrikli süpürgenin bakımını yaparken ve elektrikli süpürgeyi taşırken koruyucu toz maskesi kullanın.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat Bosch'dan veya Bosch elektrikli el aletleri yetkili servisinden temin edilmelidir.

Bakım personeli ve diğer kişiler için bir tehlike oluşturmadığı takdirde, kullanıcının elektrikli süpürge bakımı yapması için alet boşaltılıp, temizlenmeli ve bakım işlemi gerekli şekilde yapılmalıdır. Olası tehlikelerden kaçınmak için, boşaltılmadan önce elektrikli süpürge temizlenmelidir. Elektrikli süpürgenin boşaltıldığı mekanın havalandırması iyi olmalıdır. Bakım işlemleri esnasında kişisel koruyucu donanım kullanın. Bakım işlemi tamamlandıktan sonra bakım yapıldığı alan temizlenmelidir.

Yılda en az bir kez üretici veya yetkili bir kişi tarafından teknik testi yapılmalıdır, örneğin filtrenin hasarlı olup olmadığı, elektrikli süpürgede kaçak olup olmadığı ve kontrol donanımının işlev görüp görmediği kontrol edilmelidir.

Kirli ortamda bulunan, M sınıfına giren elektrikli süpürgelerde aletin bütün dış yüzeyi, içteki makine parçaları temizlenmeli veya sızdırmazlık maddeleri uygulanmalıdır. Bakım ve onarım işlemleri esnasında, yeterli ölçüde temizlenemeyen bütün kirli parçalar atılmalıdır. Bu gibi parçalar geçirgen olmayan torbalar içinde, geçerli mevzuata uygun olarak atılmalıdır.

Yassı katlanabilir filtrenin sökülmesi/değiştirilmesi (bkz. Resimler 11-12)

Emme performansı filtrenin durumuna bağlıdır. Bu nedenle filtreyi düzenli aralıklarla temizleyin.

Hasar gören yassı katlanabilir filtreyi (26) hemen değiştirin.

-Kilitleme parçasını (18) çekin ve filtre kapağını (36) açın. Yassı katlanabilir filtreyi (26) köprülerinden tutun ve yukarı doğru çekip çıkarın. Yassı katlanabilir filtreyi (26) çıkarırken dökülen toz ve kiri filtre kapağının (36) kapanma kenarından nemli bir bezle temizleyin.

PES ve PTFE yassı katlanabilir filtreler akan suyun altında durulanabilir.

Yeni veya temizlenen yassı katlanabilir filtreyi (26) yerine yerleştirin ve doğru ve güvenli biçimde oturmasına dikkat edin. Filtre kapağını (36) tekrar kapatın (duyulur biçimde kavrama yapmalıdır).

Haznenin temizlenmesi

Hazneyi (1) zaman zaman piyasada bulunan aşındırıcı olmayan temizlik maddesi ile silin ve kurumasını bekleyin.

Dolum seviyesi sensörlerinin temizlenmesi (bkz. Resim J)

Dolum seviyesi sensörlerini (37) çok sık olmayan aralıklarla temizleyin.

Kilitleri (13) açın ve elektrikli süpürgenin üst parçasını (12) çıkarın. Dolum seviyesi sensörlerini (37) yumuşak bir bezle temizleyin. Elektrikli süpürgenin üst parçasını (12) yerine yerleştirin ve kilitleri (13) kapatın.

Saklama ve taşıma (Bakınız: Resim K)

• Şebeke bağlantı kablosunu kablo mesnedine (17) sarın. Aksesuarı öngörülen nesnelere takın: Emme boruları (31) mesnetlere (19), derz memesi (27) mesnede (20), taban memesi (30) mesnede (21). Emme hortumu mesnedinin (4) elastik bantlarını açın ve emme hortumunu (24) mesnedin üst parçasına (4) sarın. Esnek bantları tekrar takın. L-Boxx'u yuvalara (11) yerleştirin.
• Sırt incinmelerini önlemek için dolu imha torbasını veya toz torbasını çıkarın ve içindeki sıvıyı, elektrik süpürgesini taşımadan önce boşaltın. Elektrik süpürgesini sadece taşıma tutamağından (10) tutarak taşıyın. Elektrik süpürgesinin taşınması için kapatma tapalarını (2) hortum yuvasına (3) vidalayın. Elektrik süpürgesini kuru bir yerde saklayın ve yetkisiz kişilerin kullanmaması için gerekli önlemleri alın. Hareket makaralarını (16) sabitlemek için hareket makarası frenini (15) aşağı bastırın.

Arızaların giderilmesi

Bir arıza ortaya çıkınca (örneğin filtre kırılması) elektrikli süpürge hemen kapatılmalıdır. Alet tekrar çalıştırılmadan önce arıza giderilmelidir.

Sorun Çözüm

Emme türbini calismiyor.	- Şebeke böglanti kablosunu, fişi, sigortayı, prizi ve dolum seviyesi sensörlerini (37) kontrol edin.
	Işletme Türü/seçme szalteri (7) "Başlat/durdur otomatigi" üzerinde.
	- Işletme Türü/seçme szalterini (7) "Emme" sembolü uzerine getirin veya prize (5) takillem Elektrikli el aletini yüz.
Emme türbini kapanır.	- Hazneyi (1) boşaltın.
Sorun Çüzüm
Emme türbini hazne boşaltıdktan sonra calismayor.	- Elektrik前提begresini katandin ve 5 saniye bekleyin, 5 saniye sonra tekrar�能.
	- Dolum seviyesi sensörlerin (37) ve dolum seviyesi sensörlerinin araların (37) bir firçayla temizleyin.
Emme güncüdecessor.	- Emme memesi, emme borusu (31), emme hortumu (24) veya yassi katlanabilir filtrdeki (26) tıkannyakları giderin.
	- İmha torbası (25) veya toz torbasındeğişirin.
	- Filtre kapalıkı (36) duşgünce oturtun.
	- Elektrik前提begresinin üst parçası (12).Doğru olarak takın ve kilitleri (13) kilitleyin.
	- Yassi katlanabilirfiltrayi (26)dehyişirin.
Emme,islemi esnasindo disari toz çıkıyor	- Yassi katlanabilirfiltrrenin (26).Doğru olarak takılıp takilmadiğini kontrl edin.
	- Yassi katlanabilirfiltroyi (26)dehyişirin.
Otomatik kapanma (islak emme) devreye girmiyor.	- Dolum seviyesi sensörlerin (37) ve dolum seviyesi sensörlerinin araların (37) bir fırçayla temizleyin.
	Elektrik iletkenkı olmayan olvilarda veya küf olusumunda otomatik kapanma ilev görmez.
	- Doluluk seviyesi surekli olarak kontrl edin.
Sesli uyari sinyali duyuluor. Emme performansı�能:düşüge ayarlanmış.
		- Emme performansı:düzenleyiciyi (8) daha:yükbsek birdehyere ayarlayın.
		Yanlış Hortum capi ayarlanmış.
		- Hacimsel akıduzenglyciyi (6).Doğru hortum capına ayarlayın.
		Emme hortumu (24)tıkaki veya:bükülműş.
		- Tikanmayı veya:bükülmeyi giderin.
		İmahorbasi/toz turbasi dolmups.
		- İmahorbasi (25)veya toz turbasidehyişirin.
		Yassi katlanabilirfiltr (26)kirlenmış.
		- Yassi katlanabilirfiltry iemizleyin veya gerekirsedehyişirin.
		Baglıolan elektrikl el aletinden yeterli hava akımlsagylanamıyor.
		- Ters hava deligi (34) emme adaptörunde (22)aşın:Emme adapörürndeki halkayı ters hava deligi tam olarak:açilincaya kadar cevirin.
		- Eşer mevcutsa:Elektrikl el aletin ters hava deligi�能.
		Denetim elektronigiinde fonksiyon arizasi.
		- Yetkili bir Bosch,müsteri servisiyle illetisime�能.
Otomatikfiltrtemizleme calismayor.	- Filtre temizlemeyi etkinleşirin (AFC tuşuna (9) basın).
	- Emme hortumunu (24)takin.
Otomatikfiltrtemizleme kapatlamıyor.	- Yetkili bir Bosch,müsteri servisiyle illetisime�能.
Otomatikfiltrtemizleme açlamıyor. - Yetkili bir Bosch,müsteri servisiyle illetisime�能.

Aksesuar

Akesesuar numarasi

Kalık滋味lorba (kuru) 2 607 432 035

Keçç滋味lorba (kuru) 2 607 432 037

Islak滋味lorba (İslak) 2 607 432 039

İmha torbasi (PE) (kuru/İslak) 2 607 432 043

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ilişkin sorularınızı yanıtlandırır. Demonte şemaları ve yedek parçalara ilişkin bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danışma ekibi, ürünlerimiz ve aksesuarlarımız hakkındaki sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 10 yıl hazır tutar.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No:48/29 İskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Körfez Elektrik

Karaağaç Mah. Sümerbank Cad. No:18/2

Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Şahinbey/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Tek Çözüm Bobinaj

Kuşget San. Sit. A Blok 11 Nolu Cd. No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

Kayseri

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Ustundag Elektrikli Aletler

Nusretiye Mah. Boyacilar Araligi No: 9

Tekirdag

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Marmara Elektrik

Tersane cd. Zencefil Sok.No:6 Karakoy

Istanbul

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bağriaçıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

Konya

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Ermenistan, Azerbaycan, Gürcistan, Kırgızistan,

Moğolistan, Tacikistan, Türkmenistan, Özbekistan

TOO "Robert Bosch" Power Tools, Satış Sonrası Servis

Rayimbek Cad., 169/1

050050, Almatı, Kazakistan

Servis E-posta: [e-mail]

Resmi İnternet Sitesi: www.bosch.com, www.bosch-pt.com

Tasfiye

Elektrikli süpürgeler, aksesuar ve ambalaj malzemesi çevre

dostu tasfiye amacıyla bir geri dönüşüm merkezine

yollanmalıdır.

Elektrikli süpürgeyi evsel çöplerin içine

atmayın!

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/AB sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli süpürgeler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Akustik bir uyarı sinyali duyulduğunda, elektrikli süpürge "Arızaların Giderilmesi" bölümünde açıklanan şekilde kontrol edilmelidir.

Emme

▷ Elektrikli süpürgeyle benzin, yağ, alkol, tiner gibi yanıcı veya patlayıcı sıvıları emmeyin. Sıcak veya yanmakta olan tozu emmeyin. Elektrikli süpürgeyi patlayıcı ortamlarda kullanmayın. Toz, buhar ve sıvılar tutuşabilir veya patlayabilir. Elektrikli süpürge su pompası olarak kullanılmamalıdır.
