LIETOŠANAS INSTRUKCIJA GAS 35 AFC BOSCH

Neuzsūciet azbestu saturošas vielas. Azbestam piemīt kancerogēnas īpašības.

Lietojiet vakuumsūcēju tikai tad, ja Jūsu rīcībā ir pietiekoši daudz informācijas par tā lietošanu, par uzsūcamajām vielām un par šo vielu drošu utilizēšanu. Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas apiešanās un savainošanās risks.BRĪDINĀJUMS Vakuumsūcējs ir paredzēts sausu vielu uzsūkšanai, taču, veicot vajadzīgus pasākumus, to var lietot arī šķidrumu uzsūkšanai. Vakuumsūcējā iekļūstot šķidrumam, pieaug elektriskā trieciena saņemšanas risks. u Nelietojiet vakuumsūcēju viegli degošu vai sprādzienbīstamu šķidrumu, piemēram, benzīna, naftas, spirta vai organisko šķīdinātāju uzsūkšanai. Nelietojiet vakuumsūcēju degošu vai karstu putekļu uzsūkšanai. Nedarbiniet vakuumsūcēju telpās ar paaugstinātu sprādzienbīstamību. Uzsūcamie putekļi, tvaiki vai šķidrumi var aizdegties vai sprāgt.

Izmantojiet kontaktligzdu tikai lietošanas pamācībā norādītajiem mērķiem.

Nekavējoties izslēdziet vakuumsūcēju, ja no tā sāk izplūst putas vai ūdens, un tad iztukšojiet tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts. u UZMANĪBU! Vakuumsūcēju drīkst uzglabāt tikai telpās. u UZMANĪBU! Regulāri tīriet tvertnes piepildīšanās ar šķidrumu sensorus un pārbaudiet, vai tie nav bojāti. Pretējā gadījumā var tikt nelabvēlīgi ietekmētas to funkcijas. u Ja vakuumsūcēju tomēr ir nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās elektriskā trieciena saņemšanas risks. u Pievienojiet vakuumsūvēju pie pienācīgi sazemētas elektrotīkla kontaktligzdas. Elektrotīkla kontaktligzdai un pagarinātājkabelim jābūt aprīkotam ar funkcionēt spējīgu aizsargzemējuma vadu. u Ik reizi pirms lietošanas pārbaudiet vakuumsūcēju, tā elektrokabeli un kontaktdakšu. Atklājot bojājumu, pārtrauciet vakuumsūcēja lietošanu, līdz bojājums tiek novērsts. Nemēģiniet atvērt vakuumsūcēju saviem spēkiem, bet nodrošiniet, lai to remontētu kvalificēts speciālists, nomaiņai lietojot vienīgi oriģinālās rezerves daļas. Bojājums vakuumsūcējā, tā elektrokabelī vai kontaktdakšā paaugstina elektriskā trieciena saņemšanas risku. u Nepārbrauciet un nesaspiediet vakuumsūcēja elektrokabeli. Nevelciet aiz elektrokabeļa, ja vēlaties atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas vai pārvietot vakuumsūcēju. Ja ir bojāts elektrokabelis, pieaug risks saņemt elektrisko triecienu. u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos. u Parūpējieties, lai darba telpa tiktu labi vēdināta. u Nodrošiniet, lai vakuumsūcēju remontētu kvalificēts speciālists, nomaiņai lietojot vienīgi oriģinālās rezerves daļas. Vienīgi tā ir iespējams panākt vakuumsūcēja ilgstošu un nevainojamu darbību bez atteikumiem.

Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprīkojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai. u Pirms vakuumsūcēja iedarbināšanas pirmo reizi pārliecinieties, ka tā uzsūkšanas šļūtene ir nevainojamā stāvoklī. Pievienojiet uzsūkšanas šļūteni vakuumsūcējam, lai no tā nejauši neizbirtu iesūktie putekļi. Izbirušie putekļi var tikt ieelpoti. u Nesēdiet uz vakuumsūcēja. Tas var instrumentu sabojāt. u Ievērojiet piesardzību, lietojot vakuumsūcēja elektrokabeli un uzsūkšanas šļūteni. Pretējā gadījumā var tikt apdraudētas citas personas. u Nelietojiet vakuumsūcēja tīrīšanai tieši uz to virzītu ūdens strūklu. Ūdenim iekļūstot vakuumsūcēja augšējā daļā, pieaug elektriskā trieciena saņemšanas risks. Simboli Lietojot vakuumsūcēju, var būt svarīgi zināt šeit parādīto simbolu nozīmi. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretācija ļaus labāk un drošāk lietot vakuumsūcēju. Simboli un to nozīme BRĪDINĀJUMS! Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Vakuumsūcējs ir paredzēts standartam IEC/EN 60335-2-69 atbilstošu veselībai kaitīgu M klases putekļu sausai uzsūkšanai ar ekspozīcijas koncentrācijas robežvērtību ≥0,1mg/m

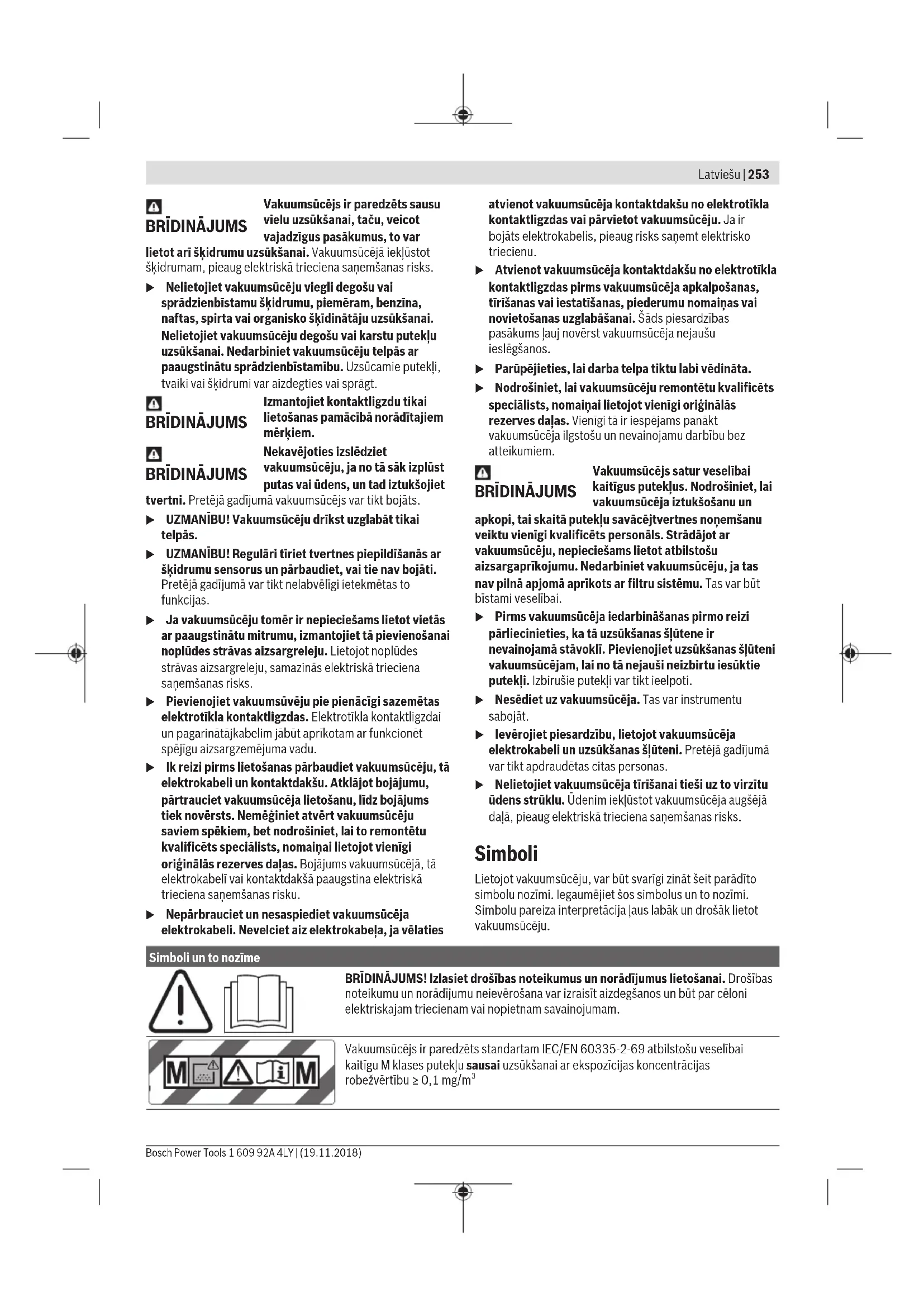

Latviešu | 253 Bosch Power Tools 1 609 92A 4LY | (19.11.2018)254 | Latviešu 1 609 92A 4LY | (19.11.2018) Bosch Power Tools Simboli un to nozīme BRĪDINĀJUMS! Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprīkojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai. Pievienojiet vakuumsūcējam ne vairāk, kā vienu konteineri L-Boxx. Konteinera L-Boxx un tā satura kopējais svars nedrīkst pārsniegt 15kg. Neuzkariniet vakuumsūcēju uz āķa, piemēram, transportēšanas laikā. Vakuumsūcējs nav paredzēts piekarināšanai. Tas var radīt savainojumus un materiālo vērtību bojājumus. Nelietojiet vakuumsūcēju kā sēdekli, kāpnes vai kāpsli. Vakuumsūcējs var apgāzties un tikt bojāts. Šādā gadījumā var rasties savainojumi. Automātiska ieslēgšanās un izslēgšanās Ļauj uzsūkt putekļus no darbināmajiem elektroinstrumentiem Vakuumsūcējs automātiski ieslēdzas un pēc tam izslēdzas ar zināmu laika aizturi Izslēgšana Uzsūkšana Nosēdušos putekļu uzsūkšana

Tilpuma plūsmas kontrole šļūtenei ar diametru 35mm Min/Max Uzsūkšanas jaudas bezpakāpju regulēšana: – maksimāla uzsūkšanas jauda, veicot darbus, kuru gaitā izdalās liels putekļu daudzums – samazināta uzsūkšanas jauda, veicot darbus, kuru gaitā izdalās neliels putekļu daudzums, un iespēja regulēt uzsūkšanas jaudu starp pievienoto elektroinstrumentu un apstrādājamā priekšmeta virsmu (piemēram, slīpēšanas laikā) Dati par pievienotā elektroinstrumenta maksimālo pieslēgšanās jaudu (atkarībā no valsts) AFC Automātiska filtra tīrīšana (AFC = Automatic Filter Cleaning)Izstrādājuma un tā funkciju apraksts Paredzētais pielietojums Instruments ir paredzēts koka skaidu un nedegošu, sausu putekļu, kā arī nedegošu šķidrumu un ūdens-gaisa maisījumu savākšanai, uzsūkšanai, aizvadīšanai un atdalīšanai. Vakuumsūcējs ir atestēts un atzīts par piemērotu M klases putekļu uzsūkšanai. Tas atbilst visaugstākajām prasībām, kādas tiek uzstādītas amatniecībā, rūpniecībā un darbnīcās profesionāli izmantojamajiem vakuumsūcējiem. Vakuumsūcējs ir paredzets standartam IEC/EN 60335-2-69 atbilstošu M klases putekļu uzsūkšanai; to drīkst izmantot vienīgi tādu veselībai kaitīgu putekļu uzsūkšanai, kuru ekspozīcijas robežvērtība ir ≥0,1mg/m

Lietojiet vakuumsūcēju tikai tad, ja esat pilnībā iepazinies ar visām tā funkcijām un spējat tās bez ierobežojumiem pielietot vai arī esat saņēmis pienācīgu apmācību darbam ar to. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst izstrādājuma attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs. (1) Tvertne (2) Uzsūkšanas atveres aizdare (3) Savienotājs šļūtenes pievienošanai (4) Uzsūkšanas šļūtenes turētājs (5) Kontaktligzda elektroinstrumenta pievienošanai (6) Tilpuma plūsmas regulators (7) Darba režīmu pārslēdzējs (8) Uzsūkšanas jaudas regulators (9) AFC taustiņš (10) Rokturis pārnešanai (11) Konteinera L-Boxx stiprinājums (12) Vakuumsūcēja augšējā daļa (13) Vakuumsūcēja augšējās daļas aizdare (14) Brīvgaitas ritenis (15) Pagriežamo ritenīšu bremze (16) Pagriežamais ritenītis (17) Elektrokabeļa turētājs (18) Filtra pārsega aizdare (19) Uzsūkšanas caurules turētājs (20) Turētājs salaidumu sprauslai / liektajai sprauslai (21) Turētājs grīdas sprauslai (22) Uzsūkšanas adapteris (23) Liektā sprausla (24) Uzsūkšanas šļūtene (25) Utilizēšanas maiss (26) Plakano ieloču filtrs (PES) (27) Salaidumu sprausla (28) Gumijas apmala (29) Suku sloksnes (30) Grīdas sprausla (31) Uzsūkšanas caurule (32) Stiprinājums uzsūkšanas šļūtenes turētājam (33) Spiedpoga (34) Gaisa iesūkšanas lūka (35) Kontroles LED diode (36) Filtra pārsegs (37) Tvertnes piepildīšanās devēji Tehniskie parametri Vakuumsūcējs mitrai un sausai uzsūkšanai GAS 35 M AFC Izstrādājuma numurs 3 601 JC3 1.. 3 601 JC3 170 Nominālais spriegums V 220−240 110 Nominālā patērējamā jauda W 1200 1000 Frekvence Hz 50–60 50–60 Tvertnes tilpums (bruto) l 35 35 Neto tilpums (šķidrumam) l 19 19 Putekļu maisiņa tilpums l 19 19 Maks. gaisa retinājums

0,615 0,615 Putekļu klase M M Svars atbilstoši EPTA-Procedure 01:2014 kg 12,4 12,4 Elektroaizsardzības klase / I / I Aizsardzības tips IPX4 IPX4

Izmērīts ar 3 m garu uzsūkšanas šļūteni ar Ø 35 mm Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Automātiska ieslēgšanās/izslēgšanās Nominālais spriegums Maksimālā jauda Minimālā jauda 230 V 2200 W 100 W Dati par pievienotā elektroinstrumenta pieļaujamo pieslēgšanās jaudu. Citām valstīm paredzētajiem modeļiem šīs vērtības var atšķirties. Lūdzam ievērot vērtības, kas norādītas uz vakuumsūcēja kontaktligzdas. Informācija par troksni un vibrāciju Elektroinstrumenta radītā trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN60335-2-69. Pēc A raksturlīknes izsvērtais vakuumsūcēja radītā trokšņa skaņas spiediena līmeņa tipiskā vērtība ir 70 dB(A). Mērījumu izkliede K = 3 dB. Trokšņa līmenis darba laikā var pārsniegt 80 dB(A). Lietojiet ierīces dzirdes orgānu aizsardzībai! Kopējā vibrācijas paātrinājuma vērtība a

Montāža u Pirms jebkura darba ar vakuumsūcēju atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas. Uzsūkšanas šļūtenes turētāja montāža (attēls A) – No augšas spēcīgi iebīdiet uzsūkšanas šļūtenes turētājus (4) šim nolūkam paredzētajos stiprinājumos (32), līdz turētāji tajos fiksējas. Uzsūkšanas šļūtenes montāža (attēls B) – Ievietojiet uzsūkšanas šļūteni (24) savienotājā (3) un līdz galam pagrieziet to pulksteņa rādītāju kustības virzienā. Piezīme. Uzsūkšanas laikā putekļu berzes dēļ šļūtenē veidojas elektriskais lādiņš, kas var skart lietotāju statiskās izlādes veidā (atkarībā no apkārtējā vides ietekmes un ķermeņa jūtīguma). Vispārējā gadījumā, uzsūcot smalkus putekļus un sausus materiālus, ieteicams izmantot Bosch antistatisko uzsūkšanas šļūteni (papildpiederums). Uzsūkšanas piederumu montāža (attēls C) Uzsūkšanas šļūtene (24) ir aprīkota ar fiksatoru sistēmu, kas ļauj tai pievienot uzsūkšanas piederumus (uzsūkšanas adapteri (22), liekto sprauslu (23)). Uzsūkšanas adaptera nostiprināšana – Uzbīdiet uzsūkšanas adapteri (22) uz uzsūkšanas šļūtenes (24), līdz abas uzsūkšanas šļūtenes spiedpogas (33) fiksējas ar skaidri sadzirdamu troksni. – Lai demontētu daļas, nospiediet spiedpogas (33) un secīgi novelciet daļas no šļūtenes. Sprauslu un cauruļu montāža – Uzbīdiet liekto sprauslu (23) uz uzsūkšanas šļūtenes (24), līdz abas uzsūkšanas šļūtenes spiedpogas (33) fiksējas ar skaidri sadzirdamu troksni. – Pēc tam stingri uzbīdiet vēlamo uzsūkšanas piederumu (grīdas sprauslu, salaidumu sprauslu, uzsūkšanas cauruli u.c.) uz liektās sprauslas (23). – Lai demontētu daļas, nospiediet spiedpogas (33) un secīgi novelciet daļas no šļūtenes. Utilizēšanas maisa vai putekļu maisiņa ievietošana un izņemšana (sausu vielu uzsūkšana) (attēli D1–D2) Veicot tādu sauso vielu uzsūkšanu, kas atbilst putekļu klasei M, vakuumsūcējā jāievieto utilizēšanas maiss (25) vai putekļu maisiņš. Uzsūcot vielas bez ekspozīcijas vērtības, kā arī vielas, kuru ekspozīcijas vērtība ≥1mg/m

(kas atbilst putekļu klasei L), tās var iesūkt tieši vakuumsūcēja tvertnē. Norāde: izmantojot papīra filtrējošos maisiņus, ieteicams, bet, izmantojot flīsa filtrējošos maisiņus, nepieciešams izslēgt automātiskās filtra tīrīšanas funkciju (AFC) (skatīt sadaļu (skatīt „Automātiskā filtra tīrīšana (attēls H)“, Lappuse259)).BRĪDINĀJUMS Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprīkojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai. Utilizēšanas maisa ievietošana – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Ievietojiet utilizēšanas maisu (25) tvertnē (1) tā, lai maisa iepildīšanas atvērums būtu vērsts uz priekšpusi. – Uzvelciet iepildīšanas atvērumu uz savienojošās atmalas, līdz atvērums iegulst atmalas padziļinājumā. – Pārliecinieties, ka utilizēšanas maiss (25) pilnīgi pieguļ tvertnes (1) iekšējām sienām. – Uzlociet utilizēšanas maisa (25) malas uz tvertnes (1) malām. – Novietojiet vakuumsūcēja augšējo daļu (12) tai paredzētajā vietā un noslēdziet aizdares (13). Utilizēšanas maisa izņemšana un noslēgšana – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Novelciet pilno utilizēšanas maisu (25) no savienojošās atmalas virzienā uz aizmuguri. – Cenšoties nesabojāt utilizēšanas maisu (25), uzmanīgi izņemiet to no tvertnes (1). Sekojiet, lai utilizēšanas maiss izņemšanas laikā netiktu bojāts, tam pārvietojoties pāri savienojošajai atmalai vai citiem asiem priekšmetiem. – Savelciet līmmateriāla sloksnes un ar tām aizlīmējiet utilizēšanas maisu. Tad aizsieniet utilizēšanas maisu (25) zemāk par iepildīšanas atvērumu, izmantojot šim nolūkam izvilktās līmmateriāla sloksnes. Putekļu maisiņa nomaiņa/ievietošana (papildpiederums) – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Novelciet visu putekļu maisiņu no pievienošanas apmales virzienā uz aizmuguri. Aizveriet putekļu maisiņa atveri ar atlokāmo vāciņu. Izņemiet noslēgto putekļu maisiņu no tvertnes (1). – Uzvelciet jaunu putekļu maisiņu uz vakuumsūcēja pievienošanas apmales. Pārliecinieties, ka putekļu maisiņš visā garumā pieguļ tvertnes (1) iekšējām sienām. – Novietojiet vakuumsūcēja augšējo daļu (12) tai paredzētajā vietā un noslēdziet aizdares (13). Gumijas apmalas ievietošana (mitrajai uzsūkšanai) (attēls E) Norāde: prasības attiecībā uz caurlaidības pakāpi (putekļu klase M) ir noteiktas tikai sausu vielu uzsūkšanai. – Ar piemērotu rīku izceliet suku sloksnes (29) no grīdas sprauslas (30). – Ievietojiet gumijas apmalu (28) grīdas sprauslā (30). Norāde: gumijas apmalas strukturētajai pusei jābūt vērstai uz āru. Konteinera L-Boxx pievienošana (attēls F) – Uzspiediet konteineri L-Boxx uz stiprinājumiem (11). Lai nodrošinātu vakuumsūcēja transportēšanu, kā arī tā piederumu un/vai elektroinstrumenta vietu taupošu uzglabāšanu, vakuumsūcēja augšējai daļai var pievienot konteineri L-Boxx. u Ja konteineris L-Boxx ir pievienots vakuumsūcējam, nepārnesiet to, turot aiz konteinera roktura. Vakuumsūcējs ir pārāk smags, lai tiktu pārnests aiz konteinera L-Boxx roktura. Tas var radīt savainojumus un materiālo vērtību bojājumus. Lietošana u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos. Uzsākot lietošanu u Nodrošiniet, lai elektroierīcei tiktu pievadīts pareizs elektrotīkla spriegums! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas ir norādīta uz vakuumsūcēja marķējuma plāksnītes. Uzlādes ierīces, ko paredzēts darbināt no 230V sprieguma, var darboties arī no 220V sprieguma. u Iepazīstieties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselībai kaitīgiem putekļiem. Vakuumsūcēju drīkst izmantot šādu materiālu putekļu uzsūkšanai: – putekļi ar ekspozīcijas robežvērtību ≥0,1mg/m

Vakuumsūcēju principiāli nedrīkst izmantot telpās ar paaugstinātu sprādzienbīstamību. Lai nodrošinātu optimālu uzsūkšanas jaudu, uzsūkšanas šļūtene (24), vienmēr pilnīgi jānotin no vakuumsūcēja augšējās daļas (12). Sausā uzsūkšana Nosēdušos putekļu uzsūkšana – Iestatiet tilpuma plūsmas regulatoru (6) stāvoklī, kas atbilst izmantojamās šļūtenes diametram. – Lai ieslēgtu vakuumsūcēju, pārvietojiet tā darba režīmu pārslēdzēju (7) pret simbolu „Uzsūkšana“. Latviešu | 257 Bosch Power Tools 1 609 92A 4LY | (19.11.2018)258 | Latviešu 1 609 92A 4LY | (19.11.2018) Bosch Power Tools – Lai izslēgtu vakuumsūcēju, pārvietojiet tā darba režīmu pārslēdzēju (7) pret simbolu „Izslēgts“. Vakuumsūcējs ir aprīkots ar tilpuma plūsmas kontroles ierīci. Vakuumsūcējam darbojoties režīmā „Uzsūkšana“, tilpuma plūsmas kontroles ierīces pastāvīgi iestatītā nostrādes vērtība ir 20m/s, un tā nav atkarīga no tilpuma plūsmas regulatora (6) stāvokļa. Ja gaisa tilpuma plūsma samazinās zem šīs vērtības, piemēram, ja ir uzkrājušies netīrumi uzsūkšanas šļūtenē, ja ir piepildījies putekļu maisiņš vai piesārņojies plakanais ieloču filtrs, sāk skanēt brīdinošs akustiskais signāls. Šādā gadījumā izslēdziet vakuumsūcēju un veiciet tā pārbaudi, kā aprakstīts sadaļā „Kļūmju novēršana“. Putekļu uzsūkšana no darbojošiem elektroinstrumentiem (attēls G) u Ja no vakuumsūcēja izplūstošais gaiss tiek izvadīts darba telpā, tajā jānodrošina pietiekoša gaisa apmaiņas pakāpe (L). Ievērojiet attiecīgus nacionālos priekšrakstus. Vakuumsūcējā ir iebūvēta kontaktligzda (5) ar aizsargzemējuma kontaktu. Tā ir paredzēta ārējā elektroinstrumenta pievienošanai. Nepārsniedziet kontaktligzdai pievienojamā elektroinstrumenta maksimālo pieļaujamo jaudu. Lai panāktu efektīvu putekļu aizvadīšanu no apstrādes vietas, vakuumsūcējam jānodrošina pievienotajam elektroinstrumentam atbilstoša minimālā tilpuma plūsma. Šļūtenes diametrs Iestatītā tilpuma plūsmas vērtība 35mm 57,9 m

– Iestatiet tilpuma plūsmas regulatoru (6) stāvoklī, kas atbilst izmantojamās šļūtenes diametram. – Uzsūkšanas adaptera (22) (skatīt „Uzsūkšanas adaptera nostiprināšana“, Lappuse256). – Iebīdiet uzsūkšanas adapteri (22) elektroinstrumenta uzsūkšanas īscaurulē. Norāde: ja, strādājot ar elektroinstrumentiem, gaisa plūsma uzsūkšanas šļūtenē ir pārāk maza (tādi ir, piemēram, figūrzāģi, slīpmašīnas u.c.), jāatver gaisa iesūkšanas lūka (34) uz uzsūkšanas adaptera (22). Tikai tad filtra automātiskās tīrīšanas funkcija spēs darboties bez traucējumiem. Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas lūkas (34), līdz tiek atsegts maksimāls lūkas atvērums. – Lai aktivizētu vakuumsūcēja automātiskās ieslēgšanās un izslēgšanās funkciju pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu „Automātiska ieslēgšanās/izslēgšanās“. Šajā režīmā tiek elektroniski kontrolēta ar regulatora (6) palīdzību izvēlētā tilpuma plūsmas vērtība. Ja gaisa plūsmas regulators atrodas pareizā stāvoklī, vakuumsūcējs nodrošina gaisa plūsmu, kas ir pietiekoša, lai efektīvi aizvadītu putekļus no apstrādes vietas. – Lai iedarbinātu vakuumsūcēju, ieslēdziet tā kontaktligzdai (5) pievienoto elektroinstrumentu. Vakuumsūcējs sāk darboties automātiski. – Izslēdziet elektroinstrumentu, lai uzsūkšanu izbeigtu. Pateicoties automātiskās ieslēgšanas/izslēgšanas pēcdarbības funkcijai, vakuumsūcējs darbojas vēl līdz 15 sekundēm pēc izslēgšanas, kas ļauj aizvadīt no uzsūkšanas šļūtenes tur vēl palikušos putekļus. – Lai izslēgtu vakuumsūcēju, pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu „Izslēgts“. Ja atskan brīdinošs tonālais signāls, vakuumsūcējs jāpārbauda, kā aprakstīts sadaļā „Kļūmju novēršana“. Mitrā uzsūkšana u Nelietojiet vakuumsūcēju viegli degošu vai sprādzienbīstamu šķidrumu, piemēram, benzīna, naftas, spirta vai organisko šķīdinātāju uzsūkšanai. Nelietojiet vakuumsūcēju degošu vai karstu putekļu uzsūkšanai. Nedarbiniet vakuumsūcēju telpās ar paaugstinātu sprādzienbīstamību. Uzsūcamie putekļi, tvaiki vai šķidrumi var aizdegties vai sprāgt. u Vakuumsūcēju nedrīkst lietot kā ūdens sūkni. Vakuumsūcējs ir paredzēts gaisa un ūdens maisījumu uzsūkšanai. Norāde: prasības attiecībā uz caurlaidības pakāpi (putekļu klase M) ir noteiktas tikai sausu vielu uzsūkšanai. Darbības pirms mitrās uzsūkšanas – Ja nepieciešams, izņemiet utilizēšanas maisu (25) vai putekļu maisiņu. Norāde: lai atvieglotu atkritumu utilizēšanu, veicot ūdens un cietu vielu maisījumu uzsūkšanu, izmantojiet mitrās uzsūkšanas filtrējošo maisiņu (papildpiederums), kas ļauj atdalīt šķidrumu no cietajām daļiņām. – Ievietojiet gumijas apmalu (28) grīdas sprauslā (30) (skatīt sadaļu (skatīt „Gumijas apmalas ievietošana (mitrajai uzsūkšanai) (attēls E)“, Lappuse257)). – Izslēdziet automātiskās filtra tīrīšanas (AFC) funkciju (skatīt sadaļu (skatīt „Automātiskā filtra tīrīšana (attēls H)“, Lappuse259)). Šķidrumu uzsūkšana – Lai vakuumsūcēju ieslēgtu, pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu „Uzsūkšana“. Vakuumsūcējs ir aprīkots ar tvertnes piepildīšanās devējiem (37). Ja šķidruma līmenis tvertnē sasniedz maksimālo vērtību, vakuumsūcējs izslēdzas. Pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu „Izslēgšana“. Norāde: uzsūcot nevadošus šķidrumus (piemēram, urbšanas emulsijas, eļļas un smērvielas), vakuumsūcējs pēc tvertnes piepildīšanās neizslēdzas. Tāpēc šādā gadījumāšķidruma līmenis tvertnē pastāvīgi jāpārbauda un tā savlaicīgi jāiztukšo. Ja sausās uzsūkšanas laikā sāk skanēt brīdinošs akustiskais signāls, vakuumsūcēja funkcionēšanas drošība nav ietekmēta. Šādā gadījumā nav nepieciešams veikt pasākumus kļūmju novēršanai. – Lai vakuumsūcēju izslēgtu, pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu „Izslēgts“. – Transportējot vakuumsūcēju, uzskrūvējiet aizdari (2) uz uzsūkšanas šļūtenes savienotāja (3). – Tvertnes (1) iztukšošana. Lai novērstu pelējuma veidošanos pēc mitrās uzsūkšanas, veiciet šādas darbības: – Izņemiet plakano ieloču filtru (26) un ļaujiet tam labi izžūt. – Noņemiet vakuumsūcēja augšējo daļu (12), atveriet filtra pārsegu (36) un ļaujiet abām šīm daļām labi izžūt. Automātiskā filtra tīrīšana (attēls H) Izmantojot automātiskās filtra tīrīšanas (AFC = Automatic Filter Cleaning) funkciju, plakano ieloču filtrs (26) ik pēc 15 sekundēm tiek tīrīts ar gaisa triecieniem (ir dzirdams pulsējošs troksnis). Automātiskās filtra tīrīšanas funkcija jāaktivizē, vēlākais, tad, ja uzsūkšanas jauda kļūst nepietiekama. Regulāri pielietojot filtra tīrīšanu, palielinās filtra kalpošanas laiks. Lai panāktu ideālu filtra kalpošanas laiku, deaktivizējiet automātiskās filtra tīrīšanas funkciju tikai izņēmuma gadījumos, piemēram, uzsūcot tīrus šķidrumus vai izmantojot papīra filtrējošos maisiņus. Plakano ieloču filtrs, kuram ir netīra tikai virsma, spēj pilnā apjomā funkcionēt. Pie tam nav nepieciešama plakano ieloču filtra tīrīšana ar roku, to izpūšot vai ar to uzsitot pa cietu virsmu, jo tā var sabojāt filtru. Norāde: automātiskās filtra tīrīšanas funkcija tiek ieslēgta rūpnīcā. Automātiskās filtra tīrīšanas sistēmas ieslēgšana un izslēgšana ir iespējama tikai tad, ja vakuumsūcējs ir ieslēgts. – AFC funkcijas deaktivizēšana Nospiediet AFC taustiņu (9). Pie tam kontroles LED diode (35) izdziest. – AFC funkcijas aktivizēšana Nospiediet AFC taustiņu (9). Pie tam kontroles LED diode (35) iedegas zaļā krāsā. Apkalpošana un apkope Apkalpošana un tīrīšana u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos. u Lai vakuumsūcējs droši un efektīvi darbotos, tas regulāri jātīra, īpašu uzmanību pievēršot ventilācijas atverēm. u Veicot putekļu savācēja apkalpošanu un tīrīšanu, nēsājiet putekļu aizsargmasku. Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni. Veicot vakuumsūcēja apkalpošanu, lietotājam tas jāizjauc, jāiztīra un jāveic tā apkalpošana tā, lai netiktu apdraudēta apkalpojošā personāla un citu personu veselība. Lai samazinātu apkalpošanas darbu bīstamību, vakuumsūcējs pirms izjaukšanas jāiztīra. Telpai, kurā vakuumsūcēju paredzēts izjaukt, jābūt labi ventilējamai. Apkalpošanas laikā izmantojiet individuālos darba aizsardzības līdzekļus. Pēc vakuumsūcēja apkalpošanas rūpīgi jāiztīra darba vieta un jānotīra tās tuvumā esošie objekti. Vismaz reizi gadā ražotājfirmas pārstāvim vai īpaši apmācītai personai jāveic vakuumsūcēja tehniskā pārbaude, pārbaudot filtru veselumu, konstrukcijas blīvumu un vadības ierīču funkcionēšanu. Klases M putekļu uzsūkšanai paredzētajiem vakuumsūcējiem, kas tiek lietoti īpaši piesārņotās vietās, ārējās virsmas un visas daļas ir jānotīra vai jāapstrādā ar hermetizējošiem līdzekļiem. Veicot apkalpošanas un remonta darbus, nepieciešams utilizēt visas netīrās daļas, ko nav bijis iespējams apmierinoši notīrīt. Šādas daļas jāievieto hermētiskos maisos un jāutilizē, ievērojot spēkā esošos noteikumus, kas attiecas uz šāda veida atkritumu utilizēšanu. Plakano ieloču filtra izņemšana vai nomaiņa (attēli I1−I2) Vakuumsūcēja uzsūkšanas jauda ir atkarīga no filtra stāvokļa. Tāpēc regulāri tīriet filtru. Nekavējoties nomainiet bojāto plakano aploču filtru (26). – Pavelciet filtra pārsega aizdari (18) un atveriet filtra pārsegu (36). – Satveriet plakano ieloču filtru (26) aiz atlocēm un izņemiet, pārvietojot augšup. – Ar mitru audumu notīriet putekļus un netīrumus, kas ir izkrituši plakano ieloču filtra (26) izņemšanas laikā, no filtra pārsega (36) noslēdzošajām malām. PES un PTFE plakano ieloču filtrus var izskalot ar tekošu ūdeni. – Ievietojiet jaunu vai iztīrītu plakano ieloču filtru (26), sekojot, lai tas pareizi un cieši piegultu apmalēm. – No jauna aizveriet filtra pārsegu (36) (tam jāfiksējas ar sadzirdamu troksni). Tvertnes tīrīšana – Laiku pa laikam iztīriet tvertni (1), lietojot tirdzniecībā pieejamu neabrazīvu tīrīšanas līdzekli, un tad ļaujiet tai izžūt. Tvertnes piepildīšanās devēju tīrīšana (attēls J) Laiku pa laikam notīriet tvertnes piepildīšanās devējus (37). Latviešu | 259 Bosch Power Tools 1 609 92A 4LY | (19.11.2018)260 | Latviešu 1 609 92A 4LY | (19.11.2018) Bosch Power Tools – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Apslaukiet tvertnes piepildīšanās devējus (37) ar mīkstu audumu. – Novietojiet vakuumsūcēja augšējo daļu (12) tai paredzētajā vietā un noslēdziet aizdares (13). Uzglabāšana un transportēšana (attēls K) – Uztiniet elektrokabeli uz kabeļa turētāja (17). – Ievietojiet piederumus šim nolūkam paredzētajos turētājos: uzsūkšanas cauruli (31) turētājā (19), salaidumu sprauslu (27) turētājā (20) un grīdas sprauslu (30) turētājā (21). – Atbrīvojiet uzsūkšanas šļūtenes turētāja (4) elastīgās lentes un ievietojiet uzsūkšanas šļūteni (24) turētājā (4), aptinot to ap vakuumsūcēja augšējo daļu. No jauna ieāķējiet elastīgo lenti. – Uzspiediet konteineri L-Boxx uz stiprinājumiem (11). – Lai izvairītos no muguras savainojumiem, pirms vakuumsūcēja transportēšanas izņemiet no tā pilno utilizēšanas maisu vai pilno putekļu maisiņu vai arī izlejiet no tvertnes tajā uzkrājušos šķidrumu. Pārnesiet vakuumsūcēju vienīgi aiz roktura (10). – Transportējot vakuumsūcēju, uzskrūvējiet aizdari (2) uz uzsūkšanas šļūtenes savienotāja (3). – Novietojiet vakuumsūcēju sausā telpā un nodrošiniet to pret nepilnvarotu lietošanu. – Lai nostiprinātu pagriežamos ritenīšus (16), ar kāju nospiediet pagriežamo ritenīšu bremzi (15). Kļūmju novēršana u Rodoties bojājumam (piemēram, filtra plīsumam), vakuumsūcējs nekavējoties jāizslēdz. Pirms nākošās ieslēgšanas bojājums jānovērš. Kļūme Novēršana Negriežas uzsūkšanas turbīna. – Pārbaudiet elektrokabeli, kontaktdakšu, drošinātāju, kontaktligzdu un tvertnes piepildīšanās devējus (37). Darba režīmu pārslēdzējs (7) atrodas stāvoklī „Automātiska ieslēgšanās un izslēgšanās“. – Pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu „Uzsūkšana“ vai ieslēdziet kontaktligzdai (5) pievienoto elektroinstrumentu. Uzsūkšanas turbīna izslēdzas. – Iztukšojiet tvertni (1). Pēc tvertnes iztukšošanas uzsūkšanas turbīna vairs negriežas. – Izslēdziet vakuumsūcēju, nogaidiet 5 sekundes un tad no jauna to ieslēdziet. – Ar suku notīriet tvertnes piepildīšanās devējus (37), kā arī iztīriet starptelpu starp tvertnes piepildīšanās devējiem (37). Samazināta uzsūkšanas jauda. – Atbrīvojiet no nosprostojuma uzsūkšanas sprauslu, uzsūkšanas cauruli (31), uzsūkšanas šļūteni (24) vai plakano ieloču filtru (26). – Nomainiet utilizēšanas maisu (25) vai putekļu maisiņu. – Pareizi fiksējiet filtra pārsegu (36). – Pareizi novietojiet vakuumsūcēja augšējo daļu (12) un noslēdziet aizdari (13). – Nomainiet plakano ieloču filtru (26). Uzsūkšanas laikā no vakuumsūcēja birst ārā putekļi – Pārbaudiet, vai ir pareizi ievietots plakano ieloču filtrs (26). – Nomainiet plakano ieloču filtru (26). Nenostrādā automātiskā izslēgšanās (mitrajai uzsūkšanai). – Ar suku notīriet tvertnes piepildīšanās devējus (37), kā arī iztīriet starptelpu starp tvertnes piepildīšanās devējiem (37). Uzsūcot elektronevadošus šķidrumus, kā arī pelējuma izveidošanās gadījumā automātiskā izslēgšanās nefunkcionē. – Pastāvīgi kontrolējiet tvertnes piepildīšanās pakāpi. Skan akustisks tonālais signāls. Ir ieregulēta pārāk maza uzsūkšanas jauda. – Pagrieziet uzsūkšanas jaudas regulatoru (8) stāvoklī, kas atbilst lielākai uzsūkšanas jaudai. Ir izvēlēts nepareizs šļūtenes diametrs. – Pagrieziet tilpuma plūsmas regulatoru (6) stāvoklī, kas atbilst izmantojamās šļūtenes diametram. Uzsūkšanas šļūtene (24) ir nosprostota vai pārlocīta. – Likvidējiet nosprostojumu vai pārlocījumu.Kļūme Novēršana Ir piepildījies utilizēšanas maiss vai putekļu maisiņš. – Nomainiet utilizēšanas maisu (25) vai putekļu maisiņu. Ir netīrs plakano ieloču filtrs (26). – Iztīriet vai vajadzības gadījumā nomainiet plakano ieloču filtru. Caur pievienoto elektroinstrumentu neveidojas pietiekoša gaisa plūsma. – Atveriet gaisa iesūkšanas lūku (34) uz uzsūkšanas adaptera (22): šim nolūkam pagrieziet gredzenu uz uzsūkšanas adaptera, līdz gaisa iesūkšanas lūka atvērums palielinās līdz vēlamajai pakāpei. – Ja iespējams, atveriet arī elektroinstrumenta gaisa iesūkšanas lūku. Nepareizi funkcionē elektroniskā kontroles sistēma. – Griezieties Bosch pilnvarotā remonta darbnīcā. Nedarbojas automātiskās filtra tīrīšanas funkcija. – Aktivizējiet automātiskās filtra tīrīšanas funkciju (nospiediet AFC taustiņu (9)). – Pievienojiet uzsūkšanas šļūteni (24). Neizslēdzas automātiskās filtra tīrīšanas funkcija. – Griezieties Bosch pilnvarotā remonta darbnīcā. Neieslēdzas automātiskās filtra tīrīšanas funkcija. – Griezieties Bosch pilnvarotā remonta darbnīcā. Piederumi Piederuma numurs Filtrējošais papīra maisiņš (sausajai uzsūkšanai)

Filtrējošais flīsa maisiņš (sausajai uzsūkšanai)

Mitrās filtrēšanas maisiņš (mitrajai uzsūkšanai)

Utilizēšanas maiss (PE) (sausajai un mitrajai uzsūkšanai)

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Vakuumsūcējs mitrai un sausai uzsūkšanai Izstrādājuma numurs
