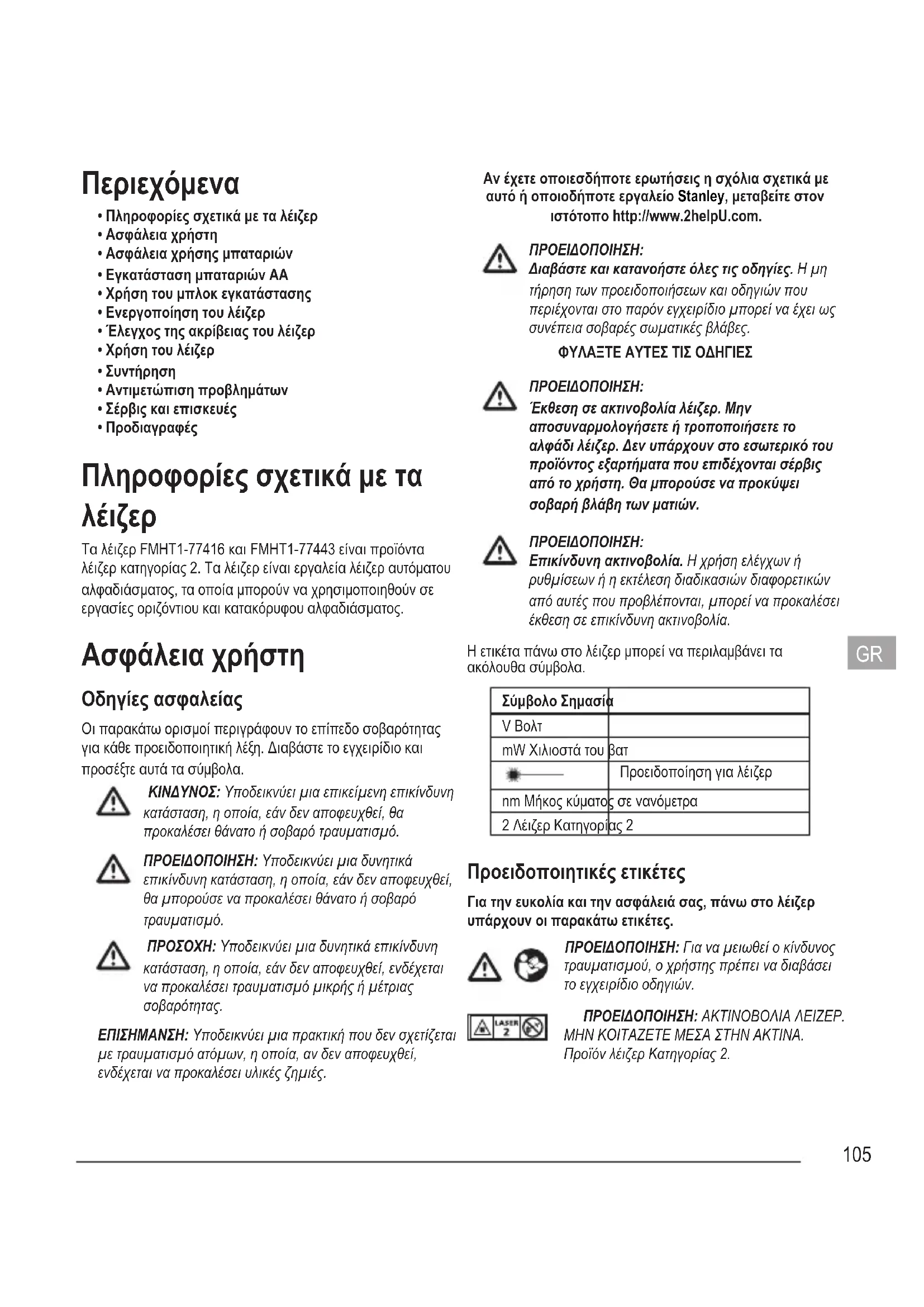

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FMHT177416 STANLEY

• Πληροφορίες σχετικά με τα λέιζερ
• Ασφάλεια χρήστη
• Ασφάλεια χρήσης μπαταριών
  • Εγκατάσταση μπαταριών ΑΑ
  • Χρήση του μπλοκ εγκατάστασης
• Ενεργοποίηση του λέιζερ
• Έλεγχος της ακρίβειας του λέιζερ
  • Χρήση του λέιζερ
  • Συντήρηση
  • Αντιμετώπιση προβλημάτων
• Σέρβις και επισκευές
• Προδιαγραφές

Πληροφορίες σχετικά με τα λέιζερ

Τα λέιζερ FMHT1-77416 και FMHT1-77443 είναι προϊόντα λέιζερ κατηγορίας 2. Τα λέιζερ είναι εργαλεία λέιζερ αυτόματου αλφαδιάσματος, τα οποία μπορούν να χρησιμοποιηθούν σε εργασίες οριζόντιου και κατακόρυφου αλφαδιάσματος.

Ασφάλεια χρήστη

Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Διαβάστε το εγχειρίδιο και προσέξτε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΕΠΙΣΗΜΑΝΣΗ: Υποδεικνύει μια πρακτική που δεν σχετίζεται με τραυματισμό ατόμων, η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλικές ζημιές.

Αν έχετε οποιεσδήποτε ερωτήσεις η σχόλια σχετικά με αυτό ή οποιοδήποτε εργαλείο Stanley, μεταβείτε στον ιστότοπο http://www.2helpU.com.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Διαβάστε και κατανοήστε όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών που περιέχονται στο παρόν εγχειρίδιο μπορεί να έχει ως συνέπεια σοβαρές σωματικές βλάβες.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Έκθεση σε ακτινοβολία λέιζερ. Μην αποσυναρμολογήσετε ή τροποποιήσετε το αλφάδι λέιζερ. Δεν υπάρχουν στο εσωτερικό του προϊόντος εξαρτήματα που επιδέχονται σέρβις από το χρήστη. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Επικίνδυνη ακτινοβολία. Η χρήση ελέγχων ή ρυθμίσεων ή η εκτέλεση διαδικασιών διαφορετικών από αυτές που προβλέπονται, μπορεί να προκαλέσει έκθεση σε επικίνδυνη ακτινοβολία.

Η ετικέτα πάνω στο λέιζερ μπορεί να περιλαμβάνει τα ακόλουθα σύμβολα.

Σύμβολο Σημασία
V Βολτ
mW Χιλιοστά του βατ
	Προειδοποίηση για λέιζερ
nm Μήκος κύματος σε νανόμετρα
2 Λέιζερ Κατηγορίας 2

Προειδοποιητικές ετικέτες

Για την ευκολία και την ασφάλειά σας, πάνω στο λέιζερ υπάρχουν οι παρακάτω ετικέτες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΙΖΕΡ. ΜΗΝ ΚΟΙΤΑΖΕΤΕ ΜΕΣΑ ΣΤΗΝ ΑΚΤΙΝΑ. Προϊόν λέιζερ Κατηγορίας 2.

STANLEY. FATMAX SER. Made in China FMHT1-77416 www.stanley.com www.stanley.com LASER 2 CE 15.2mA 0 430-480cm ISO: 064826-1-2014 TYPE 1: 6 VDC ...

STANLEY FMHT1-77443 FATMAX www.stanleyfasen.com SER. Made in China LASER 2 ≤1.5mW @ 51%-55cm ≤1.5mW @ 60%-66cm ISO 90485-1:2014 TYPE 1: 6 VDC ...

• Μη χρησιμοποιείτε το λέιζερ σε εκρηκτικά περιβάλλοντα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Αυτό το εργαλείο ενδέχεται να δημιουργήσει σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή στις αναθυμιάσεις.
• Όταν δεν χρησιμοποιείτε το λέιζερ, φυλάσσετέ το μακριά από παιδιά και άλλα μη εκπαιδευμένα άτομα. Τα λέιζερ είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.
  • Το σέρβις του εργαλείου ΠΡΕΠΕΙ να διεξάγεται μόνο από εξειδικευμένο προσωπικό επισκευών. Το σέρβις ή η συντήρηση που διεξάγονται από μη εξειδικευμένο προσωπικό μπορεί να επιφέρουν σωματική βλάβη. Για να εντοπίσετε το πλησιέστερο κέντρο σέρβις Stanley, μεταβείτε στη διεύθυνση http://www.2helpU.com.
• Μη χρησιμοποιείτε οπτικά όργανα όπως τηλεσκόπιο ή θεοδόλιχο για να δείτε τη δέσμη ακτίνων λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Μην τοποθετείτε το λέιζερ σε θέση η οποία θα μπορούσε να κάνει οποιοδήποτε άτομο να κοιτάξει ηθελημένα ή αθέλητα απευθείας μέσα στην ακτίνα λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Μην τοποθετείτε το λέιζερ κοντά σε ανακλαστική επιφάνεια η οποία μπορεί να κατευθύνει με ανάκλαση την ακτίνα λέιζερ στα μάτια οποιουδήποτε ατόμου. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Απενεργοποιείτε το λέιζερ όταν δεν είναι σε χρήση. Αν αφήσετε το λέιζερ ενεργοποιημένο, αυξάνεται ο κίνδυνος να κοιτάξει κάποιος μέσα στην ακτίνα λέιζερ.
• Μην τροποποιήσετε με κανένα τρόπο το λέιζερ. Η τροποποίηση του εργαλείου μπορεί να επιφέρει έκθεση σε επικίνδυνη ακτινοβολία λέιζερ.
• Μη χρησιμοποιείτε το λέιζερ όταν υπάρχουν γύρω παιδιά και μην επιτρέπετε να το χρησιμοποιούν παιδιά. Μπορεί να προκληθεί σοβαρή βλάβη των ματιών.
• Μην αφαιρείτε ή φθείρετε τις προειδοποιητικές ετικέτες. Αν αφαιρεθούν οι ετικέτες, τότε οι χρήστες ή άλλα άτομα μπορεί αθέλητα να εκθέσουν τον αυτό τους σε ακτινοβολία.

• Τοποθετείτε το λέιζερ καλά στηριγμένο σε οριζόντια επιφάνεια. Αν πέσει το λέιζερ, θα μπορούσε να προκληθεί ζημιά στο λέιζερ ή σοβαρός τραυματισμός ατόμων.

Ατομική ασφάλεια

• Να είστε σε επαγρύπνηση, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε το λέιζερ. Μη χρησιμοποιείτε το λέιζερ όταν είστε κουρασμένοι ή βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση του λέιζερ μπορεί να επιφέρει σοβαρή σωματική βλάβη.
- Χρησιμοποιείτε εξοπλισμό ατομικής προστασίας. Φοράτε πάντα προστασία ματιών. Ανάλογα με τις συνθήκες εργασίας, η χρήση προστατευτικού εξοπλισμού, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, κράνους και προστασίας ακοής, θα μειώσει τις σωματικές βλάβες.

Χρήση και φροντίδα του εργαλείου

• Μη χρησιμοποιήσετε το λέιζερ αν ο διακόπτης Τροφοδοσίας/Ασφάλισης μεταφοράς δεν το ενεργοποιεί ή δεν το απενεργοποιεί. Οποιοδήποτε εργαλείο δεν μπορεί να ελέγχεται με το διακόπτη, είναι επικίνδυνο και πρέπει να επισκευάζεται.
• Ακολουθείτε τις οδηγίες στην ενότητα Συντήρηση στο παρόν εγχειρίδιο. Η χρήση μη εγκεκριμένων εξαρτημάτων ή η μη τήρηση των οδηγιών για τη Συντήρηση μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας ή σωματικής βλάβης.

Ασφάλεια χρήσης μπαταριών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Οι μπαταρίες μπορεί να εκραγούν ή να παρουσιάσουν διαρροή και να προκαλέσουν τραυματισμό ή πυρκαγιά. Για να μειώσετε αυτό τον κίνδυνο:

• Τηρείτε προσεκτικά όλες τις οδηγίες και προειδοποιήσεις πάνω στις ετικέτες και στη συσκευασία των μπαταριών.
• Πάντα εισάγετε τις μπαταρίες με τη σωστή πολικότητα (+ και –), όπως αυτή επισημαίνεται πάνω στην κάθε μπαταρία και στον εξοπλισμό.
• Μη βραχυκυκλώνετε τους ακροδέκτες των μπαταριών.

• Μη φορτίζετε τις μη επαναφορτιζόμενες μπαταρίες.

• Μη χρησιμοποιείτε μαζί παλιές και νέες μπαταρίες. Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες με νέες, ίδιας μάρκας και τύπου.

• Αφαιρείτε άμεσα τις εξαντλημένες μπαταρίες και απορρίπτετέ τις σύμφωνα με τους τοπικούς κανονισμούς.
• Μην απορρίπτετε τις μπαταρίες στη φωτιά.
• Κρατάτε τις μπαταρίες μακριά από παιδιά.
• Αφαιρείτε τις μπαταρίες όταν δεν χρησιμοποιείται η συσκευή.

Εγκατάσταση μπαταριών ΑΑ

Τοποθετήστε νέες μπαταρίες ΑΑ στο λέιζερ FMHT1-77416 ή FMHT1-77443. Στο λέιζερ FMHT1-77443 μπορείτε να τοποθετήστε και επαναφορτιζόμενες μπαταρίες ΑΑ. Όταν χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες, ανατρέξτε στο Εγχειρίδιο φορτιστή Stanley FatMax FMHT80690.

1. Γυρίστε το λέιζερ ανάποδα.
2. Στο λέιζερ, ανυψώστε την ασφάλιση για να ανοίξετε το κάλυμμα του διαμερίσματος μπαταριών (Εικ. ⑧ αρ. 1).
3. Τοποθετήστε τέσσερις καινούργιες, υψηλής ποιότητας, επώνυμες μπαταρίες ΑΑ, προσέχοντας απαραίτητα να τοποθετήσετε τα άκρα - και + κάθε μπαταρίας όπως υποδεικνύεται στο εσωτερικό του διαμερίσματος μπαταριών (Εικόνα ⑧ αρ. 2).
4. Πιέστε το κάλυμμα του διαμερίσματος μπαταριών για να κλείσει, έως ότου κουμπώσει στη θέση του (Εικόνα ⑧ αρ. 3).
5. Μετακινήστε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς προς τα δεξιά στην Απασφαλισμένη/Ενεργοποιημένη θέση (Εικόνα Ⓐ αρ. 1b).
6. Στο πληκτρολόγιο, βεβαιωθείτε ότι η ένδειξη (Εικόνα αρ. 3) δεν αναβοσβήνει (> 5%). Αν η ένδειξη αναβοσβήνει, αυτό σημαίνει ότι η στάθμη φόρτισης των μπαταριών είναι κάτω από 5%.

• Το λέιζερ μπορεί να συνεχίσει να λειτουργεί για μικρό χρονικό διάστημα ενώ οι μπαταρίες συνεχίζουν να εξαντλούνται, αλλά θα μειωθεί γρήγορα η ένταση των γραμμών και των κουκκίδων του λέιζερ.

- Αφού τοποθετηθούν καινούργιες μπαταρίες και ενεργοποιηθεί πάλι το λέιζερ, οι γραμμές και οι κουκκίδες του λέιζερ θα επανέλθουν σε πλήρη φωτεινότητα.

1. Όταν δεν χρησιμοποιείτε το λέιζερ, να βεβαιώνεστε ότι ο διακόπτης Τροφοδοσίας/Άσφάλισης μεταφοράς έχει τοποθετηθεί ΑΡΙΣΤΕΡΑ στην κλειδωμένη/ απενεργοποιημένη θέση (Εικόνα αρ. 1α) για εξοικονόμηση του ρεύματος από τις μπαταρίες.

Χρήση του μπλοκ εγκατάστασης

Στην κάτω πλευρά του λέιζερ υπάρχει ένα κινητό μπλοκ (Εικόνα ^① ).

• Για να χρησιμοποιήσετε τους μαγνήτες στην μπροστινή πλευρά του λέιζερ (Εικόνα (A) αρ. 2) για να εγκαταστήσετε το λέιζερ πάνω στην πλευρά μιας ατσάλινης δοκού, μην εκτείνετε το κινητό μπλοκ (Εικόνα (D) αρ. 1). Αυτό θα επιτρέψει στην κάτω κουκκίδα να ευθυγραμμιστεί με την πλευρά της ατσάλινης δοκού.
• Για να εγκαταστήσετε το λέίζερ πάνω από ένα σημείο στο δάπεδο (χρησιμοποιώντας ένα στήριγμα πολλαπλών λειτουργιών ή ένα τρίποδο), τραβήξτε έξω το κινητό μπλοκ έως ότου ασφαλίσει στη θέση του με ήχο κλικ (Εικόνα (D) αρ. 2). Αυτό θα επιτρέψει στην κάτω κουκκίδα λέίζερ να εμφανιστεί μέσα από την οπή εγκατάστασης 5/8-11 και στο λέίζερ να περιστραφεί γύρω από την οπή εγκατάστασης 5/8-11 χωρίς να μετακινηθεί η κατακόρυφη θέση του λέίζερ.

Ενεργοποίηση του λέιζερ

1. Τοποθετήστε τη μονάδα λέιζερ πάνω σε μια ομαλή, επίπεδη, οριζόντια επιφάνεια, με τη μονάδα λέιζερ να κοιτάζει ίσια εμπρός προς τον απέναντι τοίχο (θέση 0°).
2. Μετακινήστε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς προς τα δεξιά στην Απασφαλισμένη/ Ενεργοποιημένη θέση (Εικόνα Ⓐ αρ. 1b).

3. Πατήστε (Εκόνα αρ. 6) μία φορά για να εμφανίσετε μια οριζόντια γραμμή λέιζερ, μια δεύτερη φορά για να εμφανίσετε μια κάτω κουκκίδα, και μια τρίτη φορά για να εμφανίσετε μια οριζόντια γραμμή και μια κάτω κουκκίδα.

4. Ελέγξτε τις ακτίνες λέιζερ. Το λέιζερ έχει σχεδιαστεί να αλφαδιάζεται αυτόματα.

• Αν το λέιζερ έχει κλίση τόσο μεγάλη που δεν μπορεί να οριζοντιωθεί αυτόματα (> 4°), οι ακτίνες λέιζερ θα συνεχίσουν να αναβοσβήνουν δύο φορές και στο πληκτρολόγιο θα αναβοσβήνει συνεχώς η ένδειξη (Εικόνα αρ. 4).
• Αν αναβοσβήνουν οι ακτίνες λέιζερ, αυτό σημαίνει ότι το λέιζερ δεν είναι οριζοντιωμένο (ή σε κατακόρυφη ευθυγράμμιση) και ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ για προσδιορισμό ή σήμανση της οριζόντιας ή κατακόρυφης διεύθυνσης. Προσπαθήστε να αλλάξετε θέση στο λέιζερ τοποθετώντας το σε οριζόντια επιφάνεια.

1. Πατήστε (Εικόνα αρ. 5) μία φορά για να εμφανίσετε μια κατακόρυφη γραμμή λέιζερ από το μπροστινό μέρος του λέιζερ, μια δεύτερη φορά για να εμφανίσετε μια κατακόρυφη γραμμή λέιζερ από το πλάι του λέιζερ και μια τρίτη φορά για να εμφανίσετε και τις δύο κατακόρυφες γραμμές.

2. Πατήστε (Εικόνα Α αρ. 7) για να δοκιμάσετε την Παλμική λειτουργία. Θα ανάψει η ένδειξη και οι ακτίνες λέιζερ θα εμφανίζονται πιο απαλές, επειδή αναβοσβήνουν με πολύ γρήγορο ρυθμό. Η Παλμική λειτουργία πρέπει να χρησιμοποιείται μόνο σε συνδυασμό με ανιχνευτή για εμφάνιση των ακτίνων λέιζερ σε μεγάλη απόσταση.

3. Αν ΟΠΟΙΑΔΗΠΟΤΕ από τις παρακάτω δηλώσεις είναι ΑΛΗΘΗΣ, συνεχίστε με τις οδηγίες στο τμήμα Έλεγχος της ακρίβειας του λέιζερ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΛΕΪΖΕΡ για οποιαδήποτε εργασία.

4. Αυτή είναι η πρώτη φορά που χρησιμοποιείτε το λέιζερ (σε περίπτωση που το λέιζερ έχει εκτεθεί σε ακραίες θερμοκρασίες).
   • Το λέιζερ δεν έχει ελεγχθεί ως προς την ακρίβειά του για αρκετό χρόνο.
   • Το λέιζερ μπορεί να έχει πέσει κάτω.

'Ελεγχος της ακρίβειας του λέιζερ

Τα εργαλεία λέιζερ είναι σφραγισμένα και έχουν βαθμονομηθεί από το εργοστάσιο. Οπωσδήποτε συνιστάται να πραγματοποιήσετε έναν έλεγχο ακρίβειας πριν την πρώτη χρήση του λέιζερ (ή σε περίπτωση που το λέιζερ είχε εκτεθεί σε ακραίες θερμοκρασίες) και κατόπιν τακτικά για να διασφαλίζετε την ακρίβεια της εργασίας σας. Όταν πραγματοποιείτε οποιονδήποτε από τους ελέγχους ακρίβειας που αναφέρονται στο παρόν εγχειρίδιο, ακολουθήστε τις παρακάτω κατευθυντήριες γραμμές:

• Χρησιμοποιείτε το μεγαλύτερο δυνατό χώρο/ απόσταση, που προσεγγίζει κατά το δυνατόν την απόσταση λειτουργίας. Όσο μεγαλύτερος είναι ο χώρος/η απόσταση, τόσο ευκολότερο είναι να μετρηθεί η ακρίβεια του λέιζερ.
• Τοποθετήστε το λέιζερ πάνω σε μια ομαλή, επίπεδη, σταθερή επιφάνεια που είναι οριζοντιωμένη και στις δύο κατευθύνσεις.
• Σημαδέψτε το κέντρο της ακτίνας λέιζερ.

Οριζόντια ακτίνα - Κατεύθυνση σάρωσης

Για τον έλεγχο της βαθμονόμησης της οριζόντιας σάρωσης της μονάδας λέιζερ απαιτούνται δύο τοίχοι σε απόσταση 9 m (30') μεταξύ τους. Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Τοποθετήστε το λέιζερ σε επαφή με το άκρο ενός τοίχου 9 m (30') (Εικόνα Ε αρ. 1).
2. Ενεργοποιήστε το λέιζερ.
3. Πατήστε μια φορά για να εμφανίσετε μια οριζόντια ακτίνα λέιζερ.
4. Γυρίστε το λέιζερ προς το αντίθετο άκρο του τοίχου και παράλληλα προς το διπλανό τοίχο.
5. Σε απόσταση τουλάχιστον 9 m (30') μεταξύ τους στην ακτίνα λέιζερ, σημαδέψτε τα ⓐ και Ⓑ.
6. Περιστρέψτε τη μονάδα λέιζερ 180°.
7. Ρυθμίστε το ύψος του λέιζερ ώστε το κέντρο της ακτίνας να ευθυγραμμίζεται με το ⓐ (Εικόνα Ⓔ αρ. 2).

8. Απευθείας από πάνω ή από κάτω από το ⓑ, σημαδέψτε το ⓒ κατά μήκος της ακτίνας λέιζερ (Εικόνα Ε αρ. 3).

9. Μετρήστε την κατακόρυφη απόσταση μεταξύ ⓑ και Ⓒ.

10. Αν η μέτρησή σας είναι μεγαλύτερη από την Επιτρεπόμενη απόσταση μεταξύ ⓑ και Ⓒ για την αντίστοιχη Απόσταση μεταξύ τοίχων στον παρακάτω πίνακα, η μονάδα λέιζερ πρέπει να παραδοθεί για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις.

Απόστασημεταξύ τοίχων	Επιτρεπόμενη απόστασηΜεταξύ ⓑ και Ⓒ
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

Οριζόντια ακτίνα - Κατεύθυνση διαμήκους κλίσης

Για τον έλεγχο της βαθμονόμησης της οριζόντιας διαμήκους κλίσης του λέιζερ, χρειάζεται ένας μόνο τοίχος με μήκους τουλάχιστον 9 m (30'). Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Τοποθετήστε το λέιζερ σε επαφή με το άκρο ενός τοίχου 9 m (30') (Εικόνα F) αρ. 1).

2. Ενεργοποιήστε το λέιζερ.

3. Πατήστε μα φορά για να εμφανίσετε μια οριζόντια ακτίνα λέιζερ.

4. Γυρίστε το λέιζερ προς το αντίθετο άκρο του τοίχου και παράλληλα προς το διπλανό τοίχο.

5. Σε απόσταση τουλάχιστον 9 m (30') μεταξύ τους στην ακτίνα λέιζερ, σημαδέψτε τα ⓐ και Ⓑ.

6. Μετακινήστε την ακτίνα λέιζερ στο αντίθετο άκρο του τοίχου (Εικόνα F ap. 2).

7. Τοποθετήστε το λέιζερ ώστε να κοιτάζει προς το πρώτο άκρο του ίδιου τοίχου και να είναι παράλληλο προς το διπλανό τοίχο.

8. Ρυθμίστε το ύψος του λέιζερ ώστε το κέντρο της ακτίνας να ευθυγραμμίζεται με το ⓑ.

9. Απευθείας από πάνω ή από κάτω από το ⓐ, σημαδέψτε το ⓔ κατά μήκος της ακτίνας λέιζερ (Εικόνα Ⓔ αρ. 3).

10. Μετρήστε την απόσταση μεταξύ ⓐ και Ⓒ.

11. Αν η μέτρησή σας είναι μεγαλύτερη από την Επιτρεπόμενη απόσταση μεταξύ ① και ② για την αντίστοιχη Απόσταση μεταξύ τοίχων στον παρακάτω πίνακα, η μονάδα λέιζερ πρέπει να παραδοθεί για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις.

Απόσταση μεταξύ τοίχων	Επιτρεπόμενη απόσταση Μεταξύ ⓐ και Ⓒ
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

Κατακόρυφη ακτίνα - Κατακόρυφο αλφάδιασμα

Ο έλεγχος της βαθμονόμησης του κατακόρυφου αλφαδιάσματος του λέιζερ μπορεί να γίνει με τη μέγιστη ακρίβεια όταν υπάρχει διαθέσιμο μεγάλο κατακόρυφο ύψος, ιδανικά 9 m (30'), με ένα άτομο στο δάπεδο να ρυθμίζει τη θέση του λέιζερ και το άλλο άτομο κοντά σε μια οροφή να σημαδεύει τη θέση της ακτίνας. Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Τοποθετήστε το λέιζερ πάνω σε μια ομαλή, επίπεδη, σταθερή επιφάνεια που είναι οριζοντιωμένη και στις δύο κατευθύνσεις (Εικόνα © αρ. 1).

2. Ενεργοποιήστε το λέιζερ.

3. Πατήστε τθεις φορές για να εμφανίσετε την μπροστινή και πλευρική κατακόρυφη ακτίνα.

4. Πιέστε ὑο φορές για να εμφανίσετε την κάτω κουκκίδα.

5. Πάνω στην οριζόντια επιφάνεια, σημαδέψτε τη θέση της κάτω κουκκίδας (Εικόνα αρ. 2).

6. Πάνω στην οροφή, σημαδέψτε δύο μικρές γραμμές ⓑ και Ⓒ εκεί που τέμνονται η μπροστινή και η πλευρική ακτίνα λέιζερ.

7. Περιστρέψτε το λέιζερ κατά 180° και τοποθετήστε την κάτω κουκκίδα απευθείας πάνω από το ⓐ, την προηγούμενη θέση της κάτω κουκκίδας, όπως μπορείτε να δείτε στην Εικόνα Ⓖ αρ. 3.

8. Πάνω στην οροφή, κοιτάξτε τη θέση των δύο ακτίνων λέιζερ. Αν δεν είναι παράλληλες προς τις σημαδεμένες γραμμές (b) και (c), περιστρέψτε το λέιζερ έως ότου οι ακτίνες λέιζερ είναι όσο το δυνατόν πιο ευθυγραμμισμένες με τις (b) και (c).

9. Πάνω στην οροφή, σημαδέψτε δύο μικρές γραμμές ⓑ και ⓔ εκεί όπου τέμνονται οι ακτίνες.
10. Μετρήστε την απόσταση μεταξύ των σημαδεμένων γραμμών ⓑ και ⓐ, και των σημαδεμένων γραμμών ⓒ και ⓔ.
11. Αν η μέτρησή σας είναι μεγαλύτερη από την Επιτρεπόμενη απόσταση μεταξύ σημαδεμένων γραμμών για το αντίστοιχο Ύψος οροφής στον πίνακα που ακολουθεί, το λέιζερ πρέπει να παραδοθεί για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις.

Υψος οροφής	Επιτρεπόμενη απόστασηΜεταξύ σημαδεμένωνγραμμών
2,5 m (8') 1,5 mm (1/16")
3 m (10') 2,0 mm (3/32")
4 m (14') 2,5 mm (1/8")
6 m (20') 4 mm (5/32")
9 m (30') 6 mm (1/4")

90° μεταξύ κατακόρυφων ακτίνων

Για τον έλεγχο της ακρίβειας 90° μεταξύ της μπροστινής και της πλευρικής κατακόρυφης ακτίνας απαιτείται μια ελεύθερη περιοχή δαπέδου με διαστάσεις τουλάχιστον 6 m x 3 m (20' x 10').

1. Τοποθετήστε το λέιζερ πάνω σε μια ομαλή, επίπεδη, σταθερή επιφάνεια που είναι οριζοντιωμένη και στις δύο κατευθύνσεις, όπως δείχνει η Εικόνα (Η) αρ. 1.
2. Ενεργοποιήστε το λέιζερ.
3. Πατήστε τρεις φορές για να εμφανίσετε την μπροστινή και πλευρική κατακόρυφη ακτίνα.
4. Πιέστε δύο φορές για να εμφανίσετε την κάτω κουκκίδα.

5. Κατά μήκος της μπροστινής ακτίνας λέιζερ, σημαδέψτε τρεις θέσεις a, b), και c), όπου το b) είναι στο μέσον της απόστασης στην ακτίνα λέιζερ.

6. Τοποθετήστε το λέιζερ έτσι ώστε η κάτω κουκκίδα να είναι πάνω από το (b) και η μπροστινή ακτίνα λέιζερ να είναι ευθυγραμμισμένη με το (c) (Εικόνα (H) αρ. 2).

7. Σημαδέψτε μια θέση ⓔ κατά μήκος της πλευρικής ακτίνας λέιζερ τουλάχιστον 3 m (10¹) μακριά από τη μονάδα λέιζερ.
8. Περιστρέψτε το λέιζερ δεξιόστροφα κατά 90°.
9. Τοποθετήστε το λέιζερ έτσι ώστε η κάτω κουκκίδα να είναι πάνω από το ⑥ και η μπροστινή ακτίνα λέιζερ να είναι ευθυγραμμισμένη με το ⑦ (Εικόνα ⑧ αρ. 3).
10. Κατά μήκος της πλευρικής ακτίνας λέιζερ, σημαδέψτε το f κοντά στο a
11. Μετρήστε την απόσταση μεταξύ a και f.
12. Αν η μέτρησή σας είναι μεγαλύτερη από την Επιτρεπόμενη απόσταση μεταξύ ⓐ & f για την αντίστοιχη Απόσταση από ⓑ έως a στον πίνακα που ακολουθεί, η μονάδα λέιζερ πρέπει να παραδοθεί για σέρβις σε εξουσιοδοτημένο κέντρο σέρβις.

Απόσταση από ⓑ έως ⓐ	Επιτρεπόμενη απόστασηΜεταξύ ⓐ & ⓕ
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Χρήση του λέιζερ

Πρακτικές συμβουλές για τη λειτουργία

• Πάντα να βάζετε το σημάδι στο κέντρο της ακτίνας του οργάνου λέιζερ.

• Οι ακραίες μεταβολές θερμοκρασίας μπορεί να προκαλέσουν μετακίνηση εσωτερικών εξαρτημάτων η οποία μπορεί να επηρεάσει την ακρίβεια. Ελέγχετε συχνά την ακρίβεια κατά την εργασία.
  • Αν το λέιζερ ποτέ σας πέσει, ελέγξτε για να βεβαιωθείτε ότι παραμένει βαθμονομημένο.

• Εφ' όσον το λέιζερ είναι σωστά βαθμονομημένο, τότε η ακτίνα λέιζερ αλφαδιάζεται αυτόματα. Κάθε λέιζερ έχει βαθμονομηθεί στο εργοστάσιο ώστε να βρίσκει τη θέση αλφαδιάσματος εφόσον είναι τοποθετημένο σε επίπεδη επιφάνεια με μέση κλίση ± 4° ως προς το επίπεδο αλφαδιάσματος. Δεν απαιτείται χειροκίνητη προσαρμογή.

• Χρησιμοποιήστε το λέιζερ πάνω σε μια ομαλή, επίπεδη, οριζόντια επιφάνεια.

Απενεργοποίηση του λέιζερ

Μετακινήστε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς στην απενεργοποιημένη/ασφαλισμένη θέση (Εικόνα Ⓐ αρ. 1a) όταν δεν χρησιμοποιείται το λέιζερ. Αν δεν τοποθετηθεί ο διακόπτης στην ασφαλισμένη θέση, το λέιζερ δεν θα απενεργοποιηθεί.

Χρήση του λέιζερ με αξεσουάρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Επειδή τα αξεσουάρ που δεν προφέρονται από τη Stanley, δεν έχουν δοκιμαστεί με αυτό το λέιζερ, η χρήση τέτοιου είδους αξεσουάρ θα μπορούσε να είναι επικίνδυνη.

Χρησιμοποιείτε μόνο αξεσουάρ Stanley που συνιστώνται για χρήση με αυτό το μοντέλο. Τα αξεσουάρ που μπορεί είναι κατάλληλα για ένα λέιζερ μπορεί να δημιουργούν κίνδυνο τραυματισμού όταν χρησιμοποιούνται σε άλλη μονάδα λέιζερ.

Στην κάτω πλευρά του λέιζερ υπάρχουν θηλυκά σπειρώματα 1/4-20 και 5/8-11 (Εικόνα (C)) για χρήση με ήδη υπάρχοντα ή μελλοντικά αξεσουάρ Stanley. Χρησιμοποιείτε μόνο αξεσουάρ Stanley που προβλέπονται για χρήση με αυτό το λέιζερ. Ακολουθείτε τις οδηγίες που συνοδεύουν το εκάστοτε αξεσουάρ.

Συνιστώμενα αξεσουάρ για χρήση με αυτό το λέιζερ είναι διαθέσιμα με πρόσθετο κόστος από τον τοπικό σας αντιπρόσωπο ή το εξουσιοδοτημένο κέντρο σέρβις. Αν χρειάζεστε βοήθεια στον εντοπισμό οποιουδήποτε αξεσουάρ, απευθυνθείτε στο πλησιέστερο κέντρο σέρβις της Stanley ή επισκεφθείτε τον ιστότοπό μας: http://www.2helpU.com.

Συντήρηση

• Όταν δεν χρησιμοποιείτε το λέιζερ, καθαρίστε τα εξωτερικά εξαρτήματα με ένα ελαφρά υγρό πανί, σκουπίστε το λέιζερ με ένα μαλακό στεγνό πανί για να βεβαιωθείτε ότι είναι στεγνό, και κατόπιν αποθηκεύστε το λέιζερ στο παρεχόμενο κουτί φύλαξης.
• Παρόλο που το εξωτερικό του λέιζερ είναι ανθεκτικό σε διαλύτες, ΠΟΤΕ μη χρησιμοποιήσετε διαλύτες για να καθαρίσετε το λέιζερ.
• Μην αποθηκεύετε το λέιζερ σε θερμοκρασίες κάτω από -20 °C (-5 °F) ή πάνω από 60 °C (140 °F).
  • Για να διατηρήσετε την ακρίβεια της εργασίας σας, ελέγχετε συχνά το εργαλείο λέιζερ για να βεβαιώνεστε ότι είναι σωστά βαθμονομημένο.

Οι έλεγχοι βαθμονόμησης όπως και άλλες εργασίες συντήρησης και επισκευής μπορούν να γίνονται από κέντρα σέρβις Stanley.

Αντιμετώπιση προβλημάτων

Το εργαλείο λέιζερ δεν ενεργοποιείται

- Ελέγξτε τις μπαταρίες ΑΑ για να βεβαιωθείτε:

• Κάθε μπαταρία έχει εγκατασταθεί σωστά, σύμφωνα με τις σημάνσεις (+) και (−) που υπάρχουν στο εσωτερικό του διαμερίσματος μπαταρίας.
• Οι επαφές των μπαταριών είναι καθαρές και απαλλαγμένες από σκουριά ή διάβρωση.

• Οι μπαταρίες είναι καινούργιες, υψηλής ποιότητας, επώνυμες μπαταρίες για μείωση της πιθανότητας διαρροής των μπαταριών.

• Βεβαιωθείτε ότι οι μπαταρίες ΑΑ είναι σε καλή κατάσταση λειτουργίας. Αν έχετε αμφιβολία, δοκιμάστε να τοποθετήσετε καινούργιες μπαταρίες.

• Όταν χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες, να βεβαιώνεστε ότι οι μπαταρίες είναι πλήρως φορτισμένες.
• Βεβαιωθείτε να διατηρείτε το λέιζερ στεγνό.

• Αν η μονάδα λέιζερ έχει θερμανθεί πάνω από τους 50 °C (120 °F), η μονάδα δεν θα ενεργοποιηθεί. Αν η μονάδα λέιζερ έχει αποθηκευτεί σε πολύ υψηλές θερμοκρασίες, αφήστε τη να κρυώσει. Το αλφάδι λέιζερ δεν θα υποστεί ζημιά αν χρησιμοποιήσετε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς πριν ψυχθεί στην κανονική του θερμοκρασία λειτουργίας.

Οι ακτίνες λέιζερ αναβοσβήνουν

Τα λέιζερ έχουν σχεδιαστεί ώστε να αλφαδιάζονται αυτόματα έως κατά μέσον όρο στις 4° σε όλες τις κατευθύνσεις. Αν δοθεί στο λέιζερ κλίση ώστε να μην μπορεί να αλφαδιαστεί αυτόματα ο εσωτερικός μηχανισμός, τότε οι ακτίνες λέιζερ θα αναβοσβήνουν υποδεικνύοντας την υπέρβαση των ορίων κλίσης. ΤΟΤΕ ΟΙ ΑΚΤΙΝΕΣ ΛΕΙΖΕΡ ΠΟΥ ΠΑΡΑΓΕΙ ΤΟ ΑΛΦΑΔΙ ΛΕΪΖΕΡ ΔΕΝ ΕΙΝΑΙ ΟΡΙΖΟΝΤΙΕΣ Ή ΚΑΤΑΚΟΡΥΦΕΣ ΚΑΙ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ ΓΙΑ ΠΡΟΣΔΙΟΡΙΣΜΟ Ή ΣΗΜΑΝΣΗ ΤΟΥ ΟΡΙΖΟΝΤΙΟΥ Ή ΚΑΤΑΚΟΡΥΦΟΥ ΕΠΙΠΕΔΟΥ ΑΛΦΑΔΙΑΣΜΑΤΟΣ. Προσπαθήστε να αλλάξετε θέση στη μονάδα λέιζερ τοποθετώντας την σε πιο οριζόντια επιφάνεια.

Οι ακτίνες λέιζερ δεν σταματούν να κινούνται

Το λέιζερ είναι όργανο ακριβείας. Για το λόγο αυτό, αν δεν έχει τοποθετηθεί σε σταθερή (και ακίνητη) επιφάνεια, θα συνεχίσει να προσπαθεί να επιτύχει τη θέση αλφαδιάσματος. Αν η ακτίνα δεν μπορεί να σταματήσει να κινείται, δοκιμάστε να τοποθετήσετε τη μονάδα λέιζερ σε μια πιο σταθερή επιφάνεια. Επίσης, προσπαθήστε να βεβαιωθείτε ότι η επιφάνεια είναι σχετικά επίπεδη και οριζόντια, ώστε το εργαλείο λέιζερ να είναι σταθερό.

Σέρβις και επισκευές

Σημείωση: Η αποσυναρμολόγηση του αλφαδιού λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις για το προϊόν.

Για να διασφαλίσετε ΑΣΦΑΛΕΙΑ και ΑΞΙΟΠΙΣΤΙΑ, οι επισκευές, η συντήρηση και οι ρυθμίσεις θα πρέπει να πραγματοποιούνται από εξουσιοδοτημένα κέντρα σέρβις. Το σέρβις ή η συντήρηση που διεξάγονται από μη εξειδικευμένο προσωπικό μπορεί να επιφέρουν κίνδυνο τραυματισμού. Για να εντοπίσετε το πλησιέστερο κέντρο σέρβις Stanley, μεταβείτε στη διεύθυνση http://www.2helpU.com.

Προδιαγραφές

	FMHT1-77416 FMHT1-77443
Φωτεινή πηγή Δίοδοι λέιζερ
Μήκος κύματος λέιζερ 630 – 680 μm ορατό 510 – 530 μm ορατό (όλες οι γραμμές)		630 – 680 μm ορατό (κάτω κουκκίδα)
Ισχύς λέιζερ ≤1,0 mW ΠΡΟΪΟΝ ΛΕΪΖΕΡ ΚΑΤΗΓΟΡΙΑΣ 2
Εμβέλεια λειτουργίας 20 m (65')	50m (165') με ανιχνευτή	30 m (100')50m (165') με ανιχνευτή
Ακρίβεια - όλες οι γραμμές ±3 mm ανά 10 m (±1/8" ανά 30')
Ακρίβεια - κάτω κουκκίδα ±6 mm ανά 10 m (±1/4" ανά 30')
Πηγή ρεύματος	4 μπαταρίες αλκαλικές AA (από 1,5 V) (6 V DC)	4 μπαταρίες αλκαλικές AA (από 1,5 V)(6 V DC) ή4 μπαταρίες NiMH AA (από 1,2 V)(4,8 V DC)
Θερμοκρασία λειτουργίας -10 °C έως 50°C (14 °F έως 122 °F)
Θερμοκρασία αποθήκευσης -20 °C έως 60°C (-5 °F έως 140 °F)
Αντοχή στο περιβάλλον Ανθεκτικό σε νερό & σκόνη σύμφωνα με IP54

Obsah
