NAVODILA ZA UPORABO FMHT177416 STANLEY

• Preverjanje natančnosti laserja

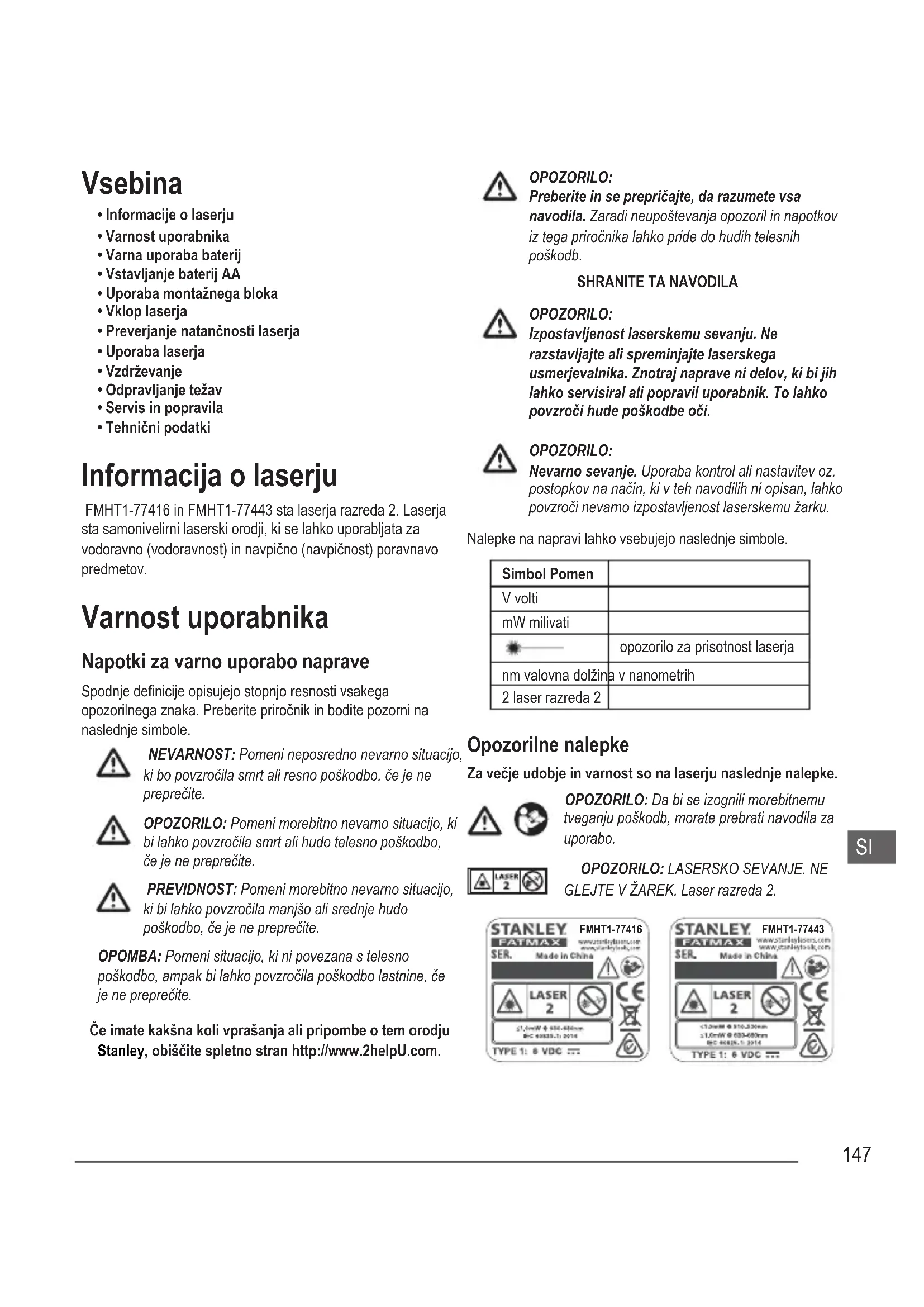

• Tehnični podatki Informacija o laserju FMHT1-77416 in FMHT1-77443 sta laserja razreda 2. Laserja sta samonivelirni laserski orodji, ki se lahko uporabljata za vodoravno (vodoravnost) in navpično (navpičnost) poravnavo predmetov. Varnost uporabnika Napotki za varno uporabo naprave Spodnje denicije opisujejo stopnjo resnosti vsakega opozorilnega znaka. Preberite priročnik in bodite pozorni na naslednje simbole. NEVARNOST: Pomeni neposredno nevarno situacijo, ki bo povzročila smrt ali resno poškodbo, če je ne preprečite. OPOZORILO: Pomeni morebitno nevarno situacijo, ki bi lahko povzročila smrt ali hudo telesno poškodbo, če je ne preprečite. PREVIDNOST: Pomeni morebitno nevarno situacijo, ki bi lahko povzročila manjšo ali srednje hudo poškodbo, če je ne preprečite. OPOMBA: Pomeni situacijo, ki ni povezana s telesno poškodbo, ampak bi lahko povzročila poškodbo lastnine, če je ne preprečite. Če imate kakšna koli vprašanja ali pripombe o tem orodju Stanley, obiščite spletno stran http://www.2helpU.com. OPOZORILO: Preberite in se prepričajte, da razumete vsa navodila. Zaradi neupoštevanja opozoril in napotkov iz tega priročnika lahko pride do hudih telesnih poškodb.

SHRANITE TA NAVODILA

OPOZORILO: Izpostavljenost laserskemu sevanju. Ne razstavljajte ali spreminjajte laserskega usmerjevalnika. Znotraj naprave ni delov, ki bi jih lahko servisiral ali popravil uporabnik. To lahko povzroči hude poškodbe oči. OPOZORILO: Nevarno sevanje. Uporaba kontrol ali nastavitev oz. postopkov na način, ki v teh navodilih ni opisan, lahko povzroči nevarno izpostavljenost laserskemu žarku. Nalepke na napravi lahko vsebujejo naslednje simbole. Simbol Pomen V volti mW milivati opozorilo za prisotnost laserja nm valovna dolžina v nanometrih 2 laser razreda 2 Opozorilne nalepke Za večje udobje in varnost so na laserju naslednje nalepke. OPOZORILO: Da bi se izognili morebitnemu tveganju poškodb, morate prebrati navodila za uporabo.

• Laserja ne uporabljajte v eksplozivnih okoljih, kjer so vnetljive tekočine, plini ali prah. Ob uporabi električnega orodja nastajajo iskre, ki lahko zanetijo prah ali hlape.

• Laserja, ki ga ne uporabljate, shranjujte izven dosega otrok in drugih neizkušenih ljudi. Laserji so lahko v rokah ljudi, ki za tovrstno delo niso usposobljeni, zelo nevarni.

• Orodje MORAJO servisirati le pooblaščeni serviserji. Če orodje servisira ali vzdržuje nepooblaščeno osebje, lahko to povzroči nevarnosti telesnih poškodb. Da bi našli najbližji servis podjetja Stanley, obiščite spletno stran http:// www.2helpU.com.

• Laserskega žarka ne glejte z optičnimi instrumenti, kot je na primer teleskop. To lahko povzroči hude poškodbe oči.

• Laserja ne postavljajte na mesta, kjer bi lahko kdorkoli namenoma ali nenamerno gledal laserski žarek. To lahko povzroči hude poškodbe oči.

• Laserja ne postavljajte v bližino odsevnih površin, ki bi lahko laserski žarek odbila komu v oči. To lahko povzroči hude poškodbe oči.

• Ko laserja ne uporabljate, ga izključite. Če laser pustite vključen, s tem povečate možnost, da bi kdo pogledal v laserski žarek.

• Nikoli ne spreminjajte izdelka. Spreminjanje naprave lahko povzroči nevarno izpostavljenost laserskemu žarku.

• Ne uporabljajte laserja v prisotnosti otrok in ne dovolite, da bi se otroci igrali z laserjem. To lahko povzroči hude poškodbe oči.

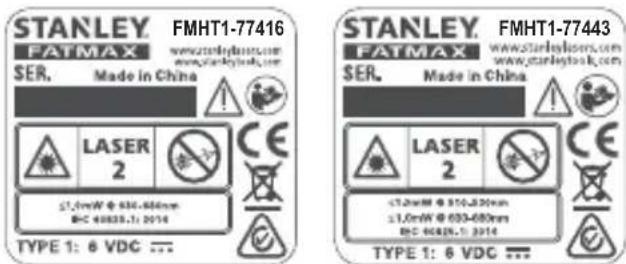

• Ne odstranjujte ali uničujte opozorilnih nalepk. Če odstranite oznake, se lahko zgodi, da bo uporabnik, ali kdo drug, nenamerno izpostavi sevanju.

• Laser trdno postavite na ravno podlago. Če pade laser na tla, se lahko poškoduje, ali povzroči hude telesne poškodbe. Osebna varnost

• Ob uporabi laserja bodite pozorni, pazite, kaj delate in uporabite zdravo pamet. Laserja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Le trenutek nepozornosti med uporabo laserja lahko privede do hudih telesnih poškodb.

• Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Odvisno od delovnih pogojev bo morda nošnja zaščitne opreme, kot je maska za zaščito proti prahu, varnostni čevlji, ki ne drsijo, čelada in zaščita sluha, morda zmanjšala nevarnost telesnih poškodb. Uporaba orodja in skrb zanj

• Ne uporabljajte laserja, če s stikalom za napajanje/ transport ni mogoče vklopiti ali izklopiti laserja. Orodja, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.

• Upoštevajte navodila iz razdelka Vzdrževanje iz tega priročnika. Uporaba delov, ki jih ni odobril proizvajalec laserja, ali napake zaradi neupoštevanja navodil o vzdrževanju lahko povzročijo tveganje udara elektrike ali za poškodbe. Varnost baterije OPOZORILO: Baterije lahko eksplodirajo ali puščajo in povzročijo telesne poškodbe ali požar. Za zmanjšanje tveganja:

• Natančno upoštevajte vse napotke in opozorila na nalepki in embalaži baterije.

• ne mešajte rabljenih in novih baterij; vedno sočasno zamenjate vse baterije z novimi, istega tipa in znamke;

• izrabljene baterije odstranite med odpadke takoj in v skladu s krajevnimi predpisi.

• odstranite baterije, ko naprave ne uporabljate. Vstavljanje baterij AA V laserja FMHT1-77416 ali FMHT1-77443 vstavite nove baterije AA. V laser FMHT1-77443 lahko vstavite tudi baterije AA, ki se polnijo. Ob uporabi baterij, ki se polnite, upoštevajte priročnik za polnilnik Stanley FatMax FMHT80690.

št. 3) (> 5 %). Če utripa rdeča, pomeni, da je baterija napolnjena manj od 5 %.

• Laser lahko deluje še nekaj časa, dokler se baterije popolnoma ne izpraznijo, vendar se bodo laserski žarki in točke hitro zatemnile.

št. 1a) in tako varčujete z močjo baterije. Uporaba montažnega bloka Na dnu laserja je premični blok (slika

št. 2) za montažo laserja na stran jeklenega nosilca, ne podaljšajte premičnega bloka (slika

št. 1). To bo omogočilo, da se točka za navzdol poravna z robom jeklenega nosilca.

• Za montažo laserja nad točko na tleh (z uporabo večnamenskega okvirja ali trinožnega stojala), izvlecite premični blok, dokler se ne zaskoči na mestu (slika

št. 2). To bo omogočilo laserju, da prikaže točko navzdol skozi 5/8-11 montažno luknjo in se laser obrne prek 5/8-11 montažne luknje brez premikanja navpičnega položaja laserja. Vklop laserja

št. 6) enkrat, da bi prikazali vodoravno linijo, drugič, da bi prikazali točko navzdol in tretjič, da bi prikazali vodoravno linijo in točko navzdol.

št. 5) enkrat za prikaz navpične laserske linije s sprednjega dela laserja, drugič za prikaz navpične laserske linije s stranskega dela laserja in tretjič za prikaz obeh navpičnih linij.

št. 7) za testiranje impulznega načina. bo zasvetil na tipkovnici in laserski žarki bodo svetili svetleje, ker utripajo zelo hitro. Impulzni način boste uporabljali le z detektorjem za prikaz laserskih žarkov dolgega dosega.

Če DRŽI KATERA KOLI od naslednjih izjav, nadaljujte z navodili za preverjanje natančnosti laserja PRED UPORABO LASERJA ZA projekt.

• To je prvič, da uporabljate laser (v primeru, če je bil laser izpostavljen ekstremnim temperaturam).

• Laser ni bil že dalj časa preverjen glede natančnosti.

• Laser je morda padel na tla. Preverjanje natančnosti laserja Laserska orodja so zapečatena in umerjena v tovarni. Zato priporočamo, da pred prvo uporabo laserja opravite preverjanje natančnosti (v primeru, če je bil laser izpostavljen ekstremnim temperaturam) in nato redno, da bi zagotovili natančnost svojega dela. Če izvajate kakršno koli preverjanje, ki je navedeno v tem priročniku, upoštevajte naslednja navodila:

• uporaba največjega območja/razdalje, ki je najbližje delovni razdalji; večje je območje/razdalja, lažje je merjenje natančnosti laserja;

• laser namestite na gladko, ravno, stabilno površino, ki je vodoravna v obe smeri;

• označite središče laserskega žarka;150

Vodoravni žarek - smer skeniranja Preverjanje umerjenosti vodoravnega skeniranja laserja zahteva dve steni, narazen 9 m (30′). Zelo pomembno je, da začnete preverjanje umerjenosti z razdaljo, ki ni krajša od razdalje aplikacije, za katero boste uporabljali orodje.

Pritisnite enkrat za prikaz vodoravnega laserskega žarka.

Obrnite laser proti nasprotnem koncu stene in vzporedno s sosednjo steno.

Najmanj 9 m (30′) narazen od laserskega žarka označite

Nastavite višino laserja tako, da bo središče žarka poravnano s

Neposredno nad ali pod

vzdolž laserskega žarka (slika

Izmerite navpično razdaljo med

Če je vaša meritev večja od dovoljene razdalje med

9 m (30′) 6 mm (1/4") 12 m (40′) 8 mm (5/16") 15 m (50′) 10 mm (13/32") Vodoravni žarek - smer uglaševanja Preverjanje vodoravnega umerjanja uglaševanja laserja zahteva eno steno, dolgo najmanj 9 m (30′). Zelo pomembno je, da začnete preverjanje umerjenosti z razdaljo, ki ni krajša od razdalje aplikacije, za katero boste uporabljali orodje.

Pritisnite enkrat za prikaz vodoravnega laserskega žarka.

Obrnite laser proti nasprotnem koncu stene in vzporedno s sosednjo steno.

Najmanj 9 m (30′) narazen od laserskega žarka označite

Nastavite višino laserja tako, da bo središče žarka poravnano s

Neposredno nad ali pod

vzdolž laserskega žarka (slika

Če je vaša meritev večja od dovoljene razdalje med

9 m (30′) 6 mm (1/4") 12 m (40′) 8 mm (5/16") 15 m (50′) 10 mm (13/32") Navpični žarek - navpičnost Umerjenost navpičnice najbolj točno preverite, če je na voljo dovolj navpične višine, idealno 9 m (30′), kjer ena oseba na tleh namesti laser in druga oseba v bližini stropa označi točko, ki jo naredi laserski žarek na stropu. Zelo pomembno je, da začnete preverjanje umerjenosti z razdaljo, ki ni krajša od razdalje aplikacije, za katero boste uporabljali orodje.

Pritisnite trikrat za prikaz sprednjega in stranskega navpičnega žarka.

Pritisnite dvakrat za prikaz točke navzdol.

Na stropu označite dve kratki liniji

, prejšnjega položaja točke navzdol, kot je prikazano na sliki

Na stropu poglejte na položaj obeh laserskih žarkov. Če nista vzporedna z označenima linijama

Na stropu označite dve kratki liniji

Pritisnite trikrat za prikaz sprednjega in stranskega navpičnega žarka.

Pritisnite dvakrat za prikaz točke navzdol.

Vzdolž sprednjega laserskega žarka označite tri lokacije

je sredinska točka laserskega žarka.

vzdolž stranskega laserskega žarka najmanj 3 m (10’) vstran od laserja.

Vzdolž stranskega laserskega žarka označite

Če je vaša meritev večja od dovoljenje razdalje med

tabele v nadaljevanju, je treba opraviti servis laserja v pooblaščenem servisu. Razdalja od

• Vedno označite središče laserskega žarka.

• Ekstremne spremembe temperatur lahko povzročijo premikanja notranjih delov, kar lahko vpliva na točnost laserja. Med delom pogosto preverite točnost laserja.

• Če pade laser na tla, preverite, ali je še vedno umerjen.

• Dokler je laser pravilno umerjen, se samodejno izravna. Vsi laserji so tovarniško nastavljeni, da zaznajo ravnino, dokler so postavljeni na ravno podlago s povprečno do ± 4° ravnine. Potrebne niso nobene ročne prilagoditve.

Uporaba laserja z opremo OPOZORILO: Ker dodatna oprema, ki je ni izdelalo podjetje Stanley, ni bila preizkušena s tem laserjem, je njena uporaba lahko nevarna. Uporabljajte le opremo, ki je priporočena za uporabo s tem modelom. Oprema je lahko primerna za eno vrsto laserja, vendar lahko z drugim laserjem povzroči nevarnost telesnih poškodb. Dno laserja ima 1/4-20 in 5/8-11 ženska navoja (slika

) za namestitev trenutne ali prihodnje opreme Stanley. Uporabljate samo dodatno opremo Stanley, ki je določena za uporabo s tem izdelkom. Upoštevajte navodila, priložena dodatni opremi. Priporočeni pribor za uporabo s tem laserjem je na voljo kot za dodatno plačilo pri pooblaščenem prodajalcu ali servisu. Če potrebujete pomoč za določanje kakršne koli opreme, kontaktirajte z najbližjim servisom Stanley ali obiščite našo spletno stran: http://www.2helpU.com. Vzdrževanje

• Ko laserja ne uporabljate, očistite zunanje sestavne dele z vlažno krpo, obrišite laser z mehko in suho krpo do suhega in nato shranite laser v škatlo za opremo, ki je priložena.

• Kljub temu da je zunanjost laserja odporna proti topilom, NIKOLI ne uporabljajte topil za čiščenje laserja.

• Laserja nikoli ne shranjujte pod -20 °C (-5 °F) ali na več kot 60 °C (140 °F).

• Pogosto preverite, ali je laser pravilno umerjen, saj boste s tem zagotovili večjo točnost dela. Preverjanje umerjenosti in ostala vzdrževalna popravila lahko opravijo servisni centri Stanley. Odpravljanje težav Laser se ne vklopi

• Preverite baterije AA, da bi se prepričali:

• ali so baterije nameščene pravilno, s pravilno usmerjenima poloma (+) in (–), kot je navedeno v notranjosti predala za baterije;

• prepričajte se, ali so stiki baterij čisti in brez rje;

• ali so baterije nove, zelo kakovostne in dobre blagovne znamke, saj boste tako zmanjšali možnost iztekanja baterije.

• Prepričajte se, ali so baterije AA v dobrem stanju. Če niste prepričani, vstavite nove baterije.

• Če uporabljate baterije, ki se polnijo, se prepričajte, ali so baterije napolnjene do konca.

• Zagotovite, da bo laser vedno suh.

• Če je laser segret na več kot 50 ˚C (120 ˚F), se ne bo VKLOPIL. Če je bil laser shranjen pri visoki temperaturi, počakajte, da se ohladi. Vodna tehtnica laserja se ne bo poškodovala, če boste uporabili stikalo za zapahnitev napajanja/transport pred ohlajanjem na pravilno delovno temperaturo. Laserski žarki utripajo Laserji so zasnovani, da se samodejno izravnajo do povprečno 4° v vseh smereh. Če je laser preveč nagnjen, da bi se notranji mehanizem sam izravnal, bo žarek laserja utripal in tako opozarjal, da je nagib presežen. UTRIPAJOČI ŽARKI LASERJA NISO VODORAVNI ALI NAVPIČNI IN SE NE SMEJO UPORABLJATI ZA DOLOČANJE ALI OZNAČEVANJE VODORAVNOSTI ALI NAVPIČNOSTI. Laser postavite na bolj ravno podlago. Laserski žarek se ne preneha premikati Laser je natančni instrument. Zato bo laser nadaljeval z iskanjem ravnost, če ne bo postavljen na trdno (in nepremično) podlago. Če se žarek ne neha premikati, poskusite postaviti laser na bolj trdno podlago. Prepričajte se tudi, da je podlaga relativno ploska in ravna, tako da bo laser stabilen.153

Servis in popravila Opomba: Če nivelirni laser razstavite, se vse garancije izdelka izničijo. Za VARNOST in ZANESLJIVOST izdelka naj popravila, vzdrževanje in prilagoditve izvajajo samo pooblaščeni servisi. Če izdelek servisira ali vzdržuje nepooblaščeno osebje, lahko to povzroči nevarnosti telesnih poškodb. Da bi našli najbližji servis podjetja Stanley, obiščite spletno stran http://www.2helpU.com.154
