NAUDOJIMO INSTRUKCIJA FMHT177416 STANLEY

• Informacija apie lazeri
• Naudotojo sauga
  • Maitinimo elementų sauga
  • Kaip jdèti AA formato maitinimo elementus
  • Montavimo bloko naudojimas
  • Lazerio jungimas
  • Lazerio tikslumo patikra
  • Lazerio naudojimas
• Techniné priežiūra
  • Trikčių šalinimas
• Priežiūra ir remontas
• Specifikacijos

Informacija apie lazeri

Lazeriniai nivelyrai FMHT1-77416 ir FMHT1-77443 yra 2 klasės lazeriniai gaminiai. Lazeriniai nivelyrai – tai išsilyginantys lazeriniai įrankiai, kuriuos galima naudoti horizontalaus (gulsčiojo) ir vertikalaus (stačiojo) išlyginimo darbams.

Naudotojo sauga

Saugos rekomendacijos

Toliau pateiktos apibrėžtys apibūdina kiekvieno signalinio žodelio griežtumą. Perskaitykite šį naudotojo vadovą ir atkreipkite dėmesį i šiuos simbolius.

PAVOJUS! Nurodo kylančią pavojingą situaciją, kurios neišvenge żūsite arba rimtai susižalosite.

ISPĖJIMAS! Nurodo potencialią pavojingą situaciją, kurios neišvengus galima žūti arba sunkiai susižaloti.

ATSARGIAI! Nurodo potencialia pavojingą situaciją, kurios neišvengus galima nesunkiai arba vidutiniškai sunkiai susižaloti.

PASTABA. Nurodo su sužalojimu nesusijusią situacija, kurios neišvengus galima padaryti materialinės žalos.

Jeigu turite kokių nors klausimų arba komentarų dėl šio ar kurio nors kito „Stanley“ įrankio, eikite i http://www.2helpU.com.

ISPÉJIMAS!

Perskaitykite ir išsiaškinkite visas instrukcijas.

Jei bus nesilaikoma šiame vadove pateiktų įspėjimų ir nurodymų, gali kilti rimto susižalojimo pavojus.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS

ISPÉJIMAS!

Lazerio spinduliuotės poveikis. Neardykite ir nemodifikuokite lazerinio nivelyro. Viduje nėra dalių, kurių priežiūros darbus galėtų atlikti pats naudotojas. Kitaip gali būti sunkiai sužalotos akys.

ISPÉJIMAS!

Pavojinga spinduliuotė. Naudodami valdymo elementus arba reguliatorius, taip pat – atlikdami kitas nei čia nurodyta procedūras, galite gauti pavojingą spinduliuotės dozę.

Ant jūsų lazerio esančioje etiketėje gali būti pavaizduoti toliau nurodyti simboliai.

Simbolis Reikšmė
V Voltai
mW Milivatai
	Įspėjimas dėl lazerio
nm Bangu ilgis nahometrais
2 2 klasės lazeris

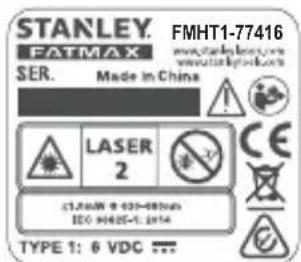

Įspėjamosios etiketės

Jūsų patogumui ir saugai ant jūsų lazerio pateikiamos toliau nurodytos etiketės.

ISPÉJIMAS! Siekdamas sumažinti pavoju susižaloti, naudotojas turi perskaityti ši naudotojo vadovą.

[SPÉJIMAS! LAZERIO SPINDULIUOTÉ. NEŽIÜRÉKITE TIESIAI [ SPINDUL]. 2 klasès lazerinis gaminys.

STANLEY. FATMAX FMHT1-77416 SER. Made in China LASER 2 CL80W 9 020-050mm ISO 96025-1.2014 TYPE 1: 6 VDC ...

STANLEY FMHT1-77443 FATMAX www.stankybaser.com SER. Made in China LASER 2 2LW @ 51x-54mm 6 Lw @ 800-800mm E0 49025-1:2016 TYPE 1: VDC ...

• Nenaudokite lazerio sprogiojoje aplinkoje, pvz., kur yra liepsniuju skysčiu, duju arba dulkiu. Šis įrankis gali generuoti kibirkštis, nuo kurių gali užsidegti dulkės arba garai.
• Išjungta lazeri laikykite vaikams ir nekvalifikuotiems asmenims nepasiekiamoje vietoje. Nekvalifikuotu naudotoju rankose lazeriai kelia pavoju.
• Irankio priežiūrą PRIVALO atlikti tik kvalifikuoti remonto specialistai. Jei bendrosios arba techninės priežiūros darbus atliks nekvalifikuoti asmenys, kas nors gali susižaloti. Informacijos apie artimiausią „Stanley“ serviso centrą rasite http://www.2helpU.com.
• Nenaudokite optinių įrankių, pvz., teleskopų ar teodolitų, norėdami pamatyti lazerio spindulį. Kitaip gali būti sunkiai sužalotos akys.
• Nenustatykite lazerio tokioje padėtyje, kurioje kas nors tyčia ar netyčia galėtu pažiūrėti tiesiai i lazerio spindulį. Kitaip gali būti sunkiai sužalotos akys.
• Nenustatykite lazerio šalia atspindinčio paviršiaus, kuris galėtų atspindėti lazerio spindulį ir nukreipti jį į kieno nors akis. Kitaip gali būti sunkiai sužalotos akys.
• Nenaudojamą lazeri reikia išjungti. Palikus ijungta lazeri, padidėja pavojus pažiūrėti i jo spinduli.
• Jokiais būdais nemodifikuokite lazerio. Modifikavus įrankį, galima gauti pavojingą spinduliuotės dozę.
• Nenaudokite lazerio, jei netoliese yra vaiku, ir neleiskite vaikams naudotis lazeriu. Kitaip galima sunkiai susižaloti akis.
• Nenuimkite ir negadinkite įspėjamuju etikečių. Pašalinus etiketes, naudotojas arba kiti asmenys gali netyčia gauti spinduliuotės dozę.
• Padėkite lazerį ant lygaus paviršiaus. Jei lazeris nukris, jis gali būti apgadintas arba kas nors gali būti rimtai sužalotas.

Asmens sauga

• Dirbdami lazeriu, būkite budrūs, žiūrėkite, ką darote ir vadovaukitės sveika nuovoka. Nenaudokite lazerio būdami pavargę arba apsvaigę nuo narkotikų, alkoholio arba vaistų. Akimirką nukreipus dėmesį, dirbant su lazeriu, galima sunkiai susižaloti.
• Naudokite asmenines apsaugos priemones. Visada naudokite akių apsaugos priemones. Atsižvelgiant į darbo aplinką, apsauginės priemonės, pvz., dulkių kaukė, neslystantys saugos batai, šalmas ir klausos apsauga sumažina sužalojimų pavojų.

Irankio naudojimas ir priežiūra

• Nenaudokite lazerio, jei maitinimo / transportavimo užrakto jungikliu nepavyksta jo ijungti arba išjungti. Bet koks įrankis, kurio negalima valdyti jungikliu, yra pavojingas, jį būtina pataisyti.
• Vadovaukitės šio naudotojo vadovo skyriuje Techninė priežiūra pateiktais nurodymais. Naudojant neleistinas dalis arba nesilaikant techninės priežiūros nurodymų, gali kilti elektros smūgio arba susižeidimo pavojus.

Maitinimo elementų sauga

ISPÉJIMAS!

Maitinimo elementai gali sprogti, iš jų gali ištekėti skysčio ir sužaloti arba sukelti gaisrą. Kaip sumažinti ši pavojų:

• Atidžiai vadovaukitės visais maitinimo elemento etiketėje ir pakuotėje pateiktais įspėjimais bei nurodymais.
• Visuomet tinkamai idėkite maitinimo elementus, atsižvelgdami i polius (+ ir –), pažymėtus ant maitinimo elementų ir įrenginio.
• Nesujunkite elementų kontaktų trumpuoju jungimu.
• Nejkraukite vienkartinių maitinimo elementų.
• Nenaudokite vienu metu ir senu, ir nauju maitinimo elementu. Pakeiskite visus maitinimo elementus naujais tos pačios markės ir tipo maitinimo elementais.
• Išnaudotus maitinimo elementus tuoj pat išimkite ir išmeskite, vadovaudamiesi vietos įstatymais.
• Nemeskite maitinimo elementų i ugni.
• Laikykite maitinimo elementus vaikams nepasiekiamoje vietoje.
• Išimkite maitinimo elementus, kai įrenginio nenaudojate.

Kaip ïdėti AA formato maitinimo elementus

Idėkite į FMHT1-77416 arba FMHT1-77443 modelio lazerį naujus AA formato maitinimo elementus. [ FMHT1-77443 modelio lazerį galima įdėti ir AA formato akumuliatorius. Naudodami akumuliatorius, žr. „Stanley FatMax FMHT80690“ ikroviklio vadovą.

1. Apverskite lazeri.
2. Pakelkite lazerio sklasti ir atidarykite maitinimo elementu skyrelio dangteli (B-1 pav.).
3. Idėkite keturis naujus aukštos kokybės ir žinomo gamintojo AA formato maitinimo elementus. Pasirūpinkite, kad kiekvieno maitinimo elemento – ir + galai atitiktų žymas, pateikiamas maitinimo elementų skyrelyje (B-2 pav.).
4. Paspauskite maitinimo elementų skyrelio dangtelį, kad užsifiksuotų (B-3 pav.).
5. Nuslinkite maitinimo / transportavimo užrakto jungiklj dešinėn, į atrakinimo / įjungimo padėtį (-1b A pav.).
6. [sitikinkite, kad klaviatūroje nemirksi ◎ (A-3 pav.) (>5 %). Jei ◎ mirksi, tai reiškia, kad maitinimo elementų ikrovos lygis nesiekia 5 %.

- Lazeris gali kurj laiką veikti, kol maitinimo elementai išseks, tačiau lazerio linijos ir taškai ims greitai silpti.

- lđėjus naujus maitinimo elementus ir vėl ľJUNGUS įrenginį, lazerio linijos ir taškai vėl bus maksimaliai ryškūs.

1. Kai lazeris nenaudojamas, nuslinkite maitinimo / transportavimo užrakto jungikli KAIREN, i užrakinimo / IŠJUNGIMO padėti (A-1a pav.), kad taupytumėte maitinimo elementų energiją.

Montavimo bloko naudojimas

Lazerio apačioje yra judamasis blokas (D pav.).

• Norėdami pasinaudoti magnetais, esančiais lazerio priekyje (A-2 pav.), ir sumontuoti lazerį ant plieninės sijos, neištraukite judamojo bloko (D-1 pav.). Taip apatinis taškas bus sulygiuotas su plieninės sijos kraštu.
• Norėdami sumontuoti lazerį virš taško grindyse (naudodami daugiafunkcę gembę arba trikoji), patraukite judamajį bloka, kad jis spragtelėtų vietoje (D-2 pav.). Taip lazerio apatinis taškas bus rodomas pro 5/8-11 montavimo angą ir lazerį bus galima pasukti virš 5/8-11 montavimo angos nepajudinant jo vertikalios padėties.

Lazerio ijungimas

1. Pastatykite lazeri ant glotnaus, plokščio, lygaus pagrindo ir nukreipkite jī tiesiai pirmyn i priešingą sieną (0° padėtis).
2. Nuslinkite maitinimo / transportavimo užrakto jungiklje dešinėn, i atrakinimo / jungimo padėtį (-1b Apav.).
3. Paspauskite (A-6 pav.) vieną kartą, kad parodytumėte horizontalią lazerio liniją, antrą kartą, kad parodytumėte žemyn nukreiptą tašką ir trečią kartą, kad parodytumėte horizontalią liniją bei žemyn nukreiptą tašką.

4. Patikrinkite lazerio spindulius. Lazeris išsilygina savaime.

5. Jei lazeris pakreipiamas tiek, kad nebegali išsilyginti (>4°), lazerio spinduliai sumirksi du kartus ir klaviatūroje ima nuolat mirksėti (A-4 pav.).

6. Jei lazerio spinduliai mirksi, vadinasi, lazeris nustatytas nelygiai (nestatmenai) ir NETURĖTŲ būti naudojamas horizontaliai arba vertikaliai linijoms žymėti ar nustatyti. Pabandykite pastatyti lazerį ant lygaus pagrindo.

7. Paspauskite (A-5 pav.) vieną kartą, kad parodytumėte vertikalią lazerio liniją nuo lazerio priekinės dalies, antrą kartą, kad parodytumėte vertikalią lazerio liniją nuo lazerio šono ir trečią kartą, kad parodytumėte abi vertikalias linijas.

8. Paspauskite 📄 A-7 pav.), kad išbandytumėte impulsinį režimą. īsijungs 📋 ir lazerio spinduliai atrodys ryškesni, kadangi ims mirksėti itin dideliu dažniu. Impulsinis režimas su ieškikliu naudojamas tik prireikus rodyti lazerio spindulius dideliu atstumu.

9. Jei BET KURIS iš toliau pateiktų teiginių TEISINGAS, PRIEŠ PRADĖDAMI NAUDOTI lazerį projekte, perskaitykite lazerio tikslumo patikros instrukcijas.

10. Lazeri naudojate pirmą kartą (jei lazeris buvo veikiamas aukštos temperatūros).

11. Lazerio tikslumas kurj laiką nebuvo tikrintas.
12. Lazeris galėjo būti numestas.

Lazerio tikslumo patikra

Lazeriniai įrankiai būna užsandarinami ir sukalibruojami gamykloje. Prieš naudojant lazerį pirmą kartą (jei lazerį veikė aukšta temperatūra), rekomenduojama atlikti tikslumo patikra. Vėliau patikras reikia vykdyti reguliariai, siekiant užtikrinti darbo tikslumą. Prieš pradėdami vykdyti bet kokias šiame vadove pateiktas tikslumo patikras, žr. šias rekomendacijas:

• Naudokite maksimalų įmanomą plotą / atstuma, artimiausią darbiniam atstumui. Kuo didesnis plotas / atstumas, tuo lengviau matuoti lazerio tiksluma.
• Padėkite lazerį ant glotnaus, plokščio ir stabilaus pagrindo, kuris būtų lygus abiem kryptimis.
• Pažymėkite lazerio spindulio centrinį tašką.

Horizontalus spindulys – skleidimo kryptis

Norint patikrinti lazerio horizontaliojo skleidimo kalibruotę, reikia dviejų sienų, nutolusių 9 m (30 pėdu) atstumu viena nuo kitos. Svarbu patikrinti kalibruotę tokiu atstumu, kuris būtų ne trumpesnis nei įprasti planiniai įrankio naudojimo atstumai.

1. Prispauskite lazerį prie 9 m (30 pėdu) ilgio sienos (E -1 pav.) galo.
2. Ijunkite lazeri.
3. Vieną kartą paspauskite, kad parodytumėte horizontalų spindulį.
4. Pasukite lazerj link priešingo sienos galo, lygiagrečiai su gretima siena.
5. Bent 9 m (30 pėdu) atstumu ant lazerio spindulio pažymėkite taškus a ir b.
6. Apsukite lazeri 180° kampu.

7. Pakoreguokite lazerio aukšti taip, kad spindulio centras būtu sulygiuotas su a (E-2 pav.).

8. Tiesiogiai virš arba žemiau ⓑ pažymėkite Ⓓ išilgai lazerio spindulio (E-3 pav.).

9. Išmatuokite vertikalų atstumą tarp ⓑ ir Ⓒ.
10. Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp b ir c atitinkamam atstumui tarp sienu (žr. tolesnę lentele), lazerį reikia nugabenti i įgaliotąjį serviso centra.

Atstumas tarp sienu	Leistinas atstumasTarp b ir c
9 m (30 péd.) 6 mm (1/4 col.)
12 m (40 péd.) 8 mm (5/16 col.)
15 m (50 péd.) 10 mm (13/32 col.)

Horizontalus spindulys – nuolydžio kryptis

Norint patikrinti lazerio horizontaliojo nuolydžio kalibruotę, reikia vienos bent 9 m (30 pėdu) ilgio sienos. Svarbu patikrinti kalibruotę tokiu atstumu, kuris būtu ne trumpesnis nei įprasti planiniai įrankio naudojimo atstumai.

1. Prispauskite lazerį prie 9 m (30 pėdu) ilgio sienos (⑤ -1 pav.) galo.
2. Ijunkite lazeri.
3. Vieną kartą paspauskite, kad parodytumėte horizontalų spindulį.
4. Pasukite lazerj link priešingo sienos galo, lygiagrečiai su gretima siena.
5. Bent 9 m (30 pėdu) atstumu ant lazerio spindulio pažymėkite taškus a ir b.
6. Perneškite lazeri i priešingą sienos galą ( F-2 pav.).
7. Nukreipkite lazeri i pirmaji sienos gala, lygiagrečiai su gretima siena.
8. Pakoreguokite lazerio aukštį taip, kad spindulio centras būtų sulygiuotas su ⓑ.
9. Tiesiogiai virš arba žemiau a pažymėkite c išilgai lazerio spindulio (F-3 pav.).

10. Išmatuokite atstumą tarp a ir c.

11. Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp a ir c atitinkamam atstumui tarp sienu (žr. tolesnę lentele), lazerį reikia nugabenti i įgaliotajį serviso centra.

Atstumas tarp sienu	Leistinas atstumas Tarp a ir c
9 m (30 pèd.) 6 mm	(1/4 col.)
12 m (40 pèd.) 8 mm	(5/16 col.)
15 m (50 pèd.) 10 mm	(13/32 col.)

Vertikalus spindulys – statmuo

Lazerio vertikalės (statmens) kalibravimo tikrinimas būna tiksliausias esant pakankamam vertikaliam aukščiui,

pageidautina – 9 m (30 pėdu), kai vienas asmuo ant grindu nustato lazerj, o kitas – prie lubu pažymi spindulio vietą. Svarbu patikrinti kalibruotę tokiu atstumu, kuris būtu ne trumpesnis nei įprasti planiniai įrankio naudojimo atstumai.

1. Padėkite lazerį ant glotnaus, plokščio ir stabilaus pagrindo, kuris būtų lygus abiem kryptimis (G-1 pav.).
2. Ijunkite lazeri.
3. Paspauskite tris kartus, kad parodytumete priekinj ir šoninj vertikalius spindulius.
4. Paspauskite 📞 kartus, kad parodytumėte žemyn nukreiptą spindulį.
5. Pažymėkite ant lygaus pagrindo žemyn nukreipto taško vietą (a) (G-2 pav.).
6. Ant lubų pažymėkite dvi trumpas linijas ⓑ ir Ⓒ, kur susikerta priekinis ir šoninis lazerio spinduliai.
7. Pakelkite ir apsukite lazerį 180° kampu, tada nustatykite žemyn nukreiptą tašką tiesiai virš ⓐ – ankstesnės žemyn nukreipto taško vietos, kaip parodyta Ⓖ-3 pav.
8. Ant lubų suraskite dviejų lazerio spindulių vietas. Jei jie nėra lygiagretūs su pažymėtomis linijomis b ir c, sukite lazerį, kol lazerio spinduliai bus artimai sulygiuoti su b ir c.
9. Ant lubų pažymėkite dvi trumpas linijas ⓓ ir Ⓔ, kur susikerta spinduliai.

10. Išmatuokite atstumą tarp pažymėtų linijų ⓑ bei ⓓ ir pažymėtų linijų ⓒ bei ⓔ.

11. Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp pažymėtų linijų atitinkamam lubų aukščiui (žr. tolesnę lentelę), lazerį reikia nugabenti i įgaliotajį serviso centra.

Lubų aukštis	Leistinas atstumasTarp pažymėtų linijų
2,5 m (8 pėd.) 1,5	mm (1/16 colio)
3 m (10 pėd.) 2,0	mm (3/32 col.)
4 m (14 pėd.) 2,5	mm (1/8 col.)
6 m (20 pėd.) 4 mm	(5/32 col.)
9 m (30 pėd.) 6 mm	(1/4 col.)

90° tarp vertikalių spindulių

Norint patikrinti 90° kampo tikslumą tarp priekinio ir šoninio spindulių, reikia bent 6 x 3 m (20 x 10 pėd.) atvirų grindų ploto.

1. Padėkite lazerį ant glotnaus, plokščio ir stabilaus pagrindo, kuris būtų lygus abiem kryptimis, kaip parodyta (H)-1 pav.).
2. ljunkite lazeri.
3. Paspauskite tris kartus, kad parodytumėte priekinį ir šoninį vertikalius spindulius.
4. Paspauskite do kartus, kad parodytumete žemyn nukreiptą spinduli.
5. Išilgai priekinio lazerio spindulio pažymėkite tris vietas a, b ir c. Čia b yra lazerio spindulio vidurio taškas.
6. Nustatykite lazerį taip, kad žemyn nukreiptas taškas būtų virš ⓑ, o priekinis lazerio spindulys būtų sulygiuotas su ⓒ (H-2 pav.).
7. Pažymėkite vietą e šoniniame lazerio spindulyje, bent 3 m (10 pėdu) atstumu nuo lazerio.
8. Pasukite lazerį pagal laikrodžio rodyklę 90° kampu.
9. Nustatykite lazerį taip, kad žemyn nukreiptas taškas būtų virš ⓑ, o priekinis lazerio spindulys būtų sulygiuotas su e (H-3 pav.).
10. Šoniniame lazerio spindulyje pažymėkite ⓕ šalia ⓐ.

11. Išmatuokite atstumą tarp a ir f.

12. Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp a ir f atitinkamam atstumui nuo biki a (žr. tolesnę lentelę), lazerį reikia nugabenti i įgaliotąjį serviso centra.

Atstumas nuo b iki a	Leistinas atstumas Tarp a ir f
3 m (10 pèd.) 3,2	mm (1/8 col.)
4 m (14 pèd.) 3,5	mm (5/32 col.)
5 m (17 pèd.) 4,5	mm (3/16 col.)
6 m (20 pèd.) 5,5	mm (7/32 col.)
7 m (23 pèd.) 6 m	m (1/4 col.)

Lazerio naudojimas

Patarimai dèl naudojimo

• Visada pažymėkite lazerio sukurto spindulio centra.
• Pernelyg dideli temperatūros pokyčiai gali sukelti vidinių dalių judėjima, o tai gali neigiamai paveikti tikslumą. Dirbdami dažnai tikrinkite tikslumą.
• Jeigu lazeri numestumete, patikrinkite, kad jsitikintumete, kad jis vis dar sukalibruotas.
• Jei lazeris yra tinkamai sukalibruotas, jis pats išsilygina. Kiekvienas lazeris yra sukalibruojamas gamykloje ir išsilygina, jei tik yra pastatomas ant paviršiaus, nuo horizontalios padėties nukrypusio iki ±4° kampu. Nereikia atlikti jokių rankinių korekcijų.
• Naudokite lazerį padėję ant glotnaus, plokščio ir lygaus paviršiaus.

Lazerio išjungimas

Kai lazeriu nesinaudojate, paslinkite maitinimo / transportavimo užrakto jungiklj i IŠJUNGIMO / užrakinimo padėtį

(A)1a pav.). Jei jungiklio nenustatysite [užrakinimo padėti, lazeris neišsijungs.

Lazerio naudojimas su priedais

ISPÉJIMAS!

Kadangi su šiuo lazeriu nebuvo bandomi kiti nei „Stanley“ priedai, juos su šiuo lazeriu naudoti pavojinga.

Naudokite tik „Stanley“ priedus, rekomenduotus naudoti su šiuo modeliu. Priedai, kurie gali būti tinkami naudoti su vienu lazeriu, gali kelti pavojų, jei bus naudojami su kitu lazeriu.

Lazerio apačioje yra 1/4-20 ir 5/8-11 lizdinės srieginės jungtys (© pav.), skirtos dabartiniams arba ateities „Stanley“ priedams. Naudokite tik šiam lazeriui nurodytus „Stanley“ priedus. Vadovaukitės su priedu pateiktais nurodymais.

Šiam lazeriui rekomenduojamų priedų galite papildomai įsigyti iš savo vietinio įgaliotojo atstovo arba įgaliotojo serviso centro. Jei reikia pagalbos rasti kokį nors priedą, susisiekite su artimiausiu „Stanley“ serviso centru arba apsilankykite interneto svetainėje: http://www.2helpU.com.

Techniné priežiūra

• Kai lazeris nenaudojamas, nuvalykite išorę drėgna šluoste, tada nušluostykite lazerį minkšta sausa šluoste, kad jis tikrai būtų sausas, ir padėkite sandėliuoti lazerį pateiktoje komplekto dėžutėje.
• Nors lazerio išorė yra atspari tirpikliams, NIEKADA nenaudokite jų lazeriui valyti.
• Nelaikykite lazerio žemesnėje nei -20 ^ (-5 ^) arba aukštesnėje nei 60 ^ (140 ^) temperatūroje.
• Norėdami, kad rodmenys būtų tikslūs, dažnai tikrinkite, ar lazeris yra tinkamai sukalibruotas.

Kalibravimo patikras ir kitus techninės priežiūros bei remonto darbus gali atlikti „Stanley“ serviso centro specialistai.

Trikčių šalinimas

Lazeris nejsijungia

- Patikrinkite AA maitinimo elementus ir jsitikinkite, kad:

• kiekvienas maitinimo elementas įdėtas tinkamai, pagal (+) ir (−) polius, pateiktus maitinimo elementų skyrelyje;
• maitinimo elementų kontaktai yra švarūs ir nesurūdiję;

• maitinimo elementai yra nauji, aukštos kokybės ir žinomo gamintojo (taip sumažės ištekėjimo pavojus).

• Isitikinkite, kad maitinimo elementai yra tinkamos būklės. Jei kyla abejonių, pabandykite įdėti naujus maitinimo elementus.

• Jei naudojate akumuliatorius, įsitikinkite, kad jie visiškai įkrauti.
• Pasirūpinkite, kad lazeris būtų laikomas sausai.
• Jei lazerinis jrenginys jkaista virš 50 °C (120 °F), jis nejsijungia. Jei lazeris buvo sandéliuojamas labai aukštoje temperatūroje, palaukite, kol jis atvės. Lazerinis nivelyras nesuges, jei paspausite jo maitinimo / transportavimo užrakinimo jungiklį prieš jam atvėstant iki tinkamos darbinės temperatūros.

Lazerio spindulių mirksėjimas

Lazeriniai nivelyrai gali savaime išsilyginti esant iki 4° pokrypiui bet kuria kryptimi. Jei lazeris bus pakreiptas tiek, kad vidinis mechanizmas pats savaime išsilyginti negalės, ims mirksėti lazerio spinduliai, rodydami, kad viršytos pokrypio ribos. MIRKSINTYS SPINDULIAI REIŠKIA, KAD POKRYPIO RIBOS VIRŠYTOS IR LAZERIS NĖRA GULSČIAS ARBA STAČIAS IR JO NEGALIMA NAUDOTI LYGUMO ARBA STATUMO NUSTATYMUI ARBA ŽYMĖJIMUI. Pabandykite pastatykite lazerį ant lygesnio pagrindo.

Lazerio spinduliai nenustoja judèti

Lazeris yra tikslusis prietaisas. Taigi, jei jis bus pastatytas ant nestabilaus (ir judančio) paviršiaus, lazeris nuolat bandys išsilyginti. Jei spindulys nenustoja judėti, pabandykite padėti lazerį ant stabilesnio paviršiaus. Taip pat patikrinkite, ar paviršius yra santykinai plokščias ir lygus, kad lazeris būtų stabilus.

Priežiūra ir remontas

Pastaba. Išardžius lazerinį nivelyra, anuliuojamos visos gaminio garantijos.

Siekiant užtikrinti gaminio SAUGA ir PATIKIMUMA, remonto, techninės priežiūros ir reguliavimo darbai turi būti atliekami tik igaliotuosiuose serviso centruose. Remontas arba techninė priežiūra, kurią atlieka nekvalifikuoti asmenys, gali tapti susižalojimo priežastimi. Informacijos apie artimiausią „Stanley“ serviso centra rasite http://www.2helpU.com.

Specifikacijos

	FMHT1-77416 FMHT1-77443
Šviesos šaltinis Lazerio diodai
Lazerio bangos ilgis 630–680	nm, matomas 510–530 nm, matomas (visos linijos)	630–680 nm, matomas (žemyn nukreiptas taškas)
Lazerio galia ≤1,0 mW 2 KLASÉS LAZERINIS GAMINYS
Veikimo diapazonas 20 m (65	pėd.)	30 m (100 pėd.)
	50 m (165 pėd.) su ieškikliu	50 m (165 pėd.) su ieškikliu
Tikslumas – visos linijos ±3 mm per 10 m (±1/8 col. per 30 pėd.)
Tikslumas – apatinis taškas ±6 mm per 10 m (±1/4 col. per 30 pėd.)
Maitinimo šaltinis 4 AA formato šarminiai (1,5 V) maitinimo elementai (6 V, NS)		4 AA formato šarminiai (1,5 V) maitinimo elementai (6 V, NS) arba4 AA formato NiMH (1,2 V) akumuliatoriai (4,8 V, NS)
Veikimo temperatūra Nuo –10 °C iki 50 °C (nuo 14 °F iki 122 °F)
Sandėliavimo temperatūra Nuo -20 °C iki 60 °C (nuo -5 °F iki 140 °F)
Aplinka Nepralaidus vandeniu ir dulkėms pagal IP54

İçindekiler
