HASZNÁLATI ÚTMUTATÓ FMHT177416 STANLEY

• Tájékoztatás a lézerről
• A felhasználó biztonsága
• A telepek biztonsága
• Az AA telepek behelyezése
• A rögzítőblokk használata
• A lézer bekapcsolása
• A lézer pontosságának ellenőrzése
• A lézer használata
- Karbantartás
• Hibaelhárítás
- Szerviz és javítások
• Müszaki jellemzők

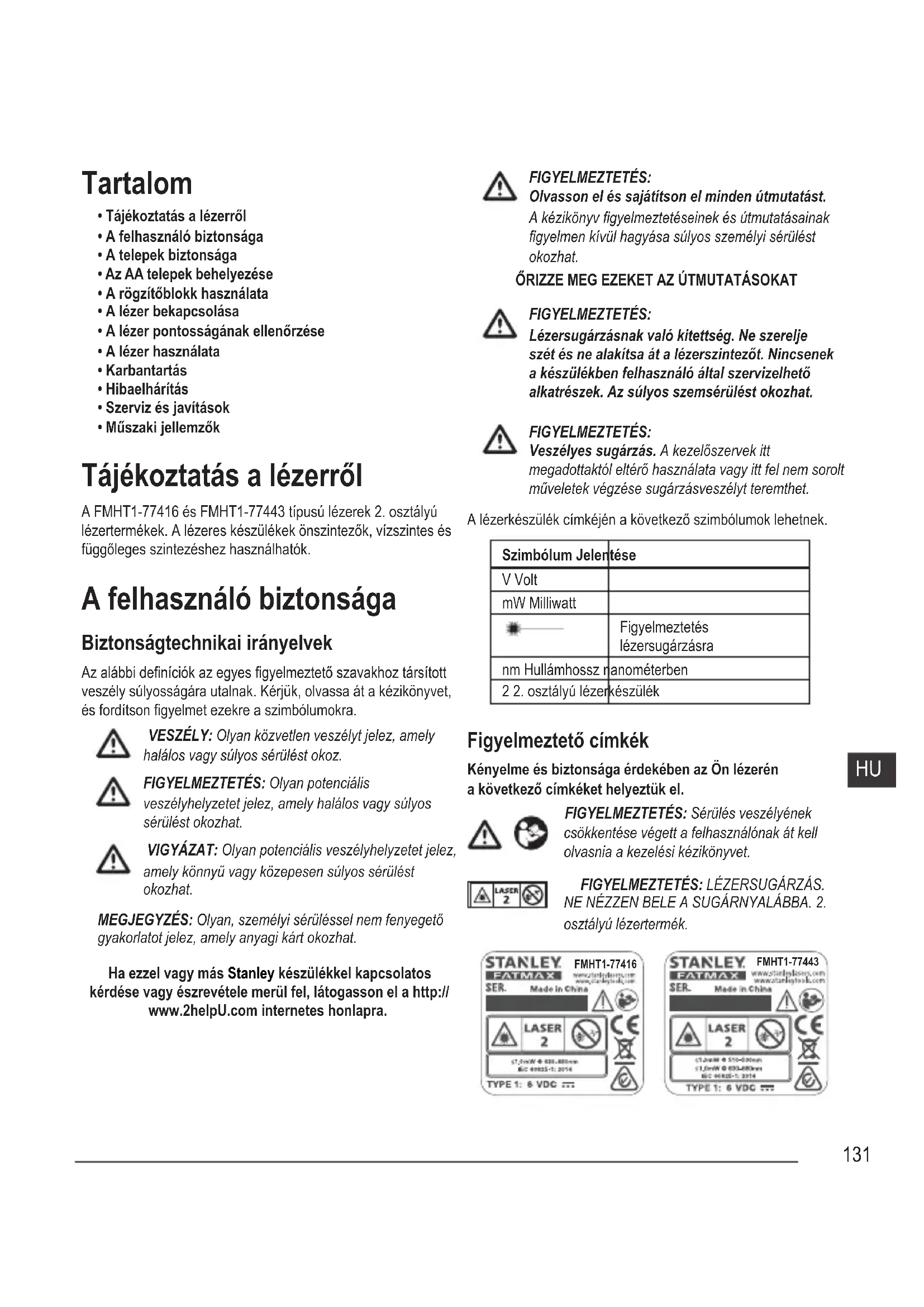

Tájékoztatás a lézerről

A FMHT1-77416 és FMHT1-77443 típusú lézerek 2. osztályú lézertermékek. A lézeres készülékek önszintezők, vízszintes és függőleges szintezéshez használhatók.

A felhasználó biztonsága

Biztonságtechnikai irányelvek

Az alábbi definíciók az egyes figyelmeztető szavakhoz társított veszély súlyosságára utalnak. Kérjük, olvassa át a kézikönyvet, és fordítson figyelmet ezekre a szimbólumokra.

VESZÉLY: Olyan közvetlen veszélyt jelez, amely halálos vagy súlyos sérülést okoz.

FIGYELMEZTETÉS: Olyan potenciális veszélyhelyzetet jelez, amely halálos vagy súlyos sérülést okozhat.

VIGYÁZAT: Olyan potenciális veszélyhelyzetet jelez, amely könnyű vagy közepesen súlyos sérülést okozhat.

MEGJEGYZÉS: Olyan, személyi sérüléssel nem fenyegető gyakorlatot jelez, amely anyagi kárt okozhat.

Ha ezzel vagy más Stanley készülékkel kapcsolatos kérdése vagy észrevétele merül fel, látogasson el a http://www.2helpU.com internetes honlapra.

FIGYELMEZTETÉS:

Olvasson el és sajátítson el minden útmutatást. A kézikönyv figyelmeztetéseinek és útmutatásainak figyelmen kívül hagyása súlyos személyi sérülést okozhat.

ÖRIZZE MEG EZEKET AZ ÚTMUTATÁSOKAT

FIGYELMEZTETÉS:

Lézersugárzásnak való kitettség. Ne szerelje szét és ne alakítsa át a lézerszintezőt. Nincsenek a készülékben felhasználó által szervizelhető alkatrészek. Az súlyos szemsérülést okozhat.

FIGYELMEZTETÉS:

Veszélyes sugárzás. A kezelőszervek itt megadottaktól eltérő használata vagy itt fel nem sorolt műveletek végzése sugárzásveszélyt teremthet.

A lézerkészülék címkéjén a következő szimbólumok lehetnek.

Szimbólum Jelentése
V Volt
mW Milliwatt
	Figyelmeztetés lézersugárzásra
nm Hullámhossz	nanométerben
2 2. osztályú lézerkészülék

Figyelmeztető címkék

Kényelme és biztonsága érdekében az Ön lézerén a következő címkéket helyeztük el.

FIGYELMEZTETÉS: Sérülés veszélyének csökkentése végett a felhasználónak át kell olvasnia a kezelési kézikönyvet.

FIGYELMEZTETÉS: LÉZERSUGÁRZÁS. NE NÉZZEN BELE A SUGÁRNYALÁBBA. 2. osztályú lézertermék.

STANLEY FATMAX FMHT1-77416 www.stanleyfpt.com www.stanleyfpt.com SER. Made in China LASER 2 ST.CMCW @ 436.881mm MJC 69035-1:2014 TYPE 1: 6 VDC ...

STANLEY. FATMAX SER. Made in China FMHT1-77443 www.stanleyfass.com www.stanleyfass.com LASER 2 (5.0mA @ 510-090mm) (5.0mA @ 605-880mm) BIC 00025-1:2014 TYPE 1: 6 VDC ...

• Ne használja a lézert robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. A készülék használatakor szikra keletkezhet, amely begyújthatja a port vagy gázokat.
• A használaton kívüli lézerkészüléket gyermekektől és más, használatukban járatlan személyektől elzárt helyen tárolja. Képzetlen felhasználó kezében a készülék veszélyt jelent.
• A készülék szervizét képzett szakszemélyzetnek KELL végeznie. Képzetlen személy által végzett szerviz vagy karbantartás sérüléshez vezethet. Az Önhöz legközelebbi szerviz elérhetőségét a http://www.2helpU.com honlapon találja.
• Ne nézzen optikai készülékkel (pl. távcsővel vagy tranzítműszerrel) a lézersugárba. Az súlyos szemsérülést okozhat.
• Úgy helyezze el a lézert, senki ne nézhessen szándékosan vagy véletlenül a lézersugárba. Az súlyos szemsérülést okozhat.
• Ne helyezze a lézert tükröző felület közelébe, amely a sugarat valakinek a szemébe tükrözhetné. Az súlyos szemsérülést okozhat.
• Kapcsolja ki a lézert, amikor nem használja. Ha bekapcsolva hagyja, nagyobb annak a veszélye, hogy valaki belenéz a lézersugárba.
• Semmilyen átalakítást ne végezzen a lézeren. A lézeres készülék átalakítása sugárzásveszélyt teremthet.
• Ne működtesse a lézert gyerekek közelében, és ne engedje, hogy gyerekek működtessék. Az súlyos szemsérülést okozhat.
• Ne távolítsa el és ne tegye olvashatatlanná a figyelmeztető címkéket. Ha a címkéket eltávolítja, a lézer használói vagy mások tudtukon kívül is sugárzásveszélynek lehetnek kitéve.
• Egyenletes felületre helyezze a lézerkészüléket. Ha a lézerkészülék leesik, megrongálódhat, vagy súlyos személyi sérülést okozhat.

Személyes biztonság

• Soha ne veszítse el éberségét, figyeljen oda a munkájára, és használja a józan eszét, amikor lézerkészülékkel dolgozik. Ne használja a lézerkészüléket, ha fáradt, ha gyógyszer, alkohol hatása vagy gyógykezelés alatt áll. Lézerkészülék használata közben egy pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
• Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A munkakörülményektől függően védőfelszerelés (pl. porvédő maszk, csúszásmentes cipő, sisak és hallásvédő) használata mellett kisebb a személyi sérülés kockázata.

A készülék használata és gondozása

• Ne használja a lézerkészüléket, ha az Üzemi kapcsoló/ Szállítási rögzítő nem működik. Bármely készülék használata, amely nem irányítható megfelelően az üzemi kapcsolóval, nagyon veszélyes, ezért azonnal meg kell javíttatni a kapcsolót.
• Kövesse a kézikönyvünk Karbantartás című részében megadott útmutatásokat. Nem jóváhagyott alkatrészek felhasználása vagy a Karbantartás cím alatt megadott útmutatások figyelmen kívül hagyása áramütés vagy sérülés veszélyével járhat.

Az akkumulátorok biztonsága

FIGYELMEZTETÉS:

A telepek szétrobbanhatnak vagy szivároghatnak, sérülést, tűzet okozhatnak. Ennek veszélye így csökkenthető:

• Gondosan tartsa be a telep címkéjén és csomagolásán található útmutatásokat és figyelmeztetéseket.
• A telepeket mindig helyesen, a rajtuk és készüléken is feltüntetett polaritás jelzéseknek (+ és –) megfelelően helyezze be.
• Ne zárja rövidre az akkumulátor érintkezőit.
• Eldobható telepeket ne töltsön.
• Ne használjon régi és új telepeket együtt. Mindegyiket egyidejűleg cserélje ugyanolyan gyártmányú és típusú új telepre.
• A lemerült telepeket azonnal vegye ki, és a helyi hulladékkezelési rendelkezések szerint semmisítse meg.
• Ne dobjat tüzbe a telepeket.

• Gyermekektöl tartsa távol.
- Amikor a készüléket nem használja, vegye ki belőle a telepeket.

Az AA telepek behelyezése

Tegyen új AA méretű telepeket a FMHT1-77416 vagy FMHT1-77443 típusú lézerkészülékbe. Az FMHT1-77443 típusú lézerkészülékbe AA méretű tölthető akkumulátorokat is tehet. Tölthető akkumulátorok használatához tanulmányozza át a Stanley FatMax FMHT80690 töltő használati útmutatóját.

1. Állítsa fejtetőre a készüléket.
2. A készülék teleptartó rekeszének fedelét felemelve nyissa ki a rekeszt (B ábra, 1).
3. Tegyen be négy db AA méretű új, minőségi és márkás telepet, ügyelve arra, hogy a - és + érintkezőik a teleptartó rekeszben megjelölt helyekre kerüljenek (B ábra, 2).
4. Nyomja a teleptartó rekesz fedelét, amíg a helyére bepattanva be nem zárul (B ábra, 3).
5. Csúsztassa az Üzemi kapcsolót/Szállítási rögzítőt jobbra, Kioldva/Bekapcsolva állásba (A) ábra, 1b).
6. A billentyűzeten ellenőrizze, hogy a ◎◆ ikon (A ábra, 3) nem villog-e (> 5%). Ha a ◎◆ ikon villog, a telep töltöttségi szintje 5% alatt van.

- A telep további lemerülése közben a készülék rövid ideig még működhet, de a lézervonalak és pontok hamar elhalványulnak.

- Miután új telepeket helyez a készülékbe, és újból bekapcsolja, a lézervonalak és pontok ismét teljes fényerejükkel fognak megjelenni.

1. Amikor a lézerkészüléket nem használja, a telep kímélése céljából csúsztassa az Üzemi kapcsolót/Szállítási rögzítót BALRA, a Reteszelve/Kikapcsolva állásba (Aábra, 1a).

A rögzítőblokk használata

A készülék alján van egy mozgatható rögzítőblokk (Dábra).

• Ha a készülék előlapján lévő mágnesekkel ( A ábra, 2) rögzíti a készüléket egy acélgerenda oldalához, ne húzza ki a mozgatható blokkot ( D ábra, 1). Ez lehetővé teszi, hogy a lefelé irányuló pont az acélgerenda széléhez igazodjon.
• Ha a lézerkészüléket a padló egy pontja fölé rögzíti (többfunkciós konzol vagy állvány segítségével), húzza ki kattanásig a mozgatható rögzítőblokkot (D ábra, 2). Ez lehetővé teszi, hogy a lefelé irányuló lézerpont látható legyen az 5/8-11 menetű szerelőfuraton keresztül, és a készülék függőleges helyzetének változtatása nélkül legyen forgatható az 5/8-11 menetű szerelőfurat felett.

A lézer bekapcsolása

1. Egyenletes, lapos, vízszintes felületre tegye a lézert, a készülék egyenesen előre, a szemközti fal irányába nézzen (0°-os helyzet).
2. Csúsztassa az Üzemi kapcsolót/Szállítási rögzítőt jobbra, Kioldva/Bekapcsolva állásba (A ábra, 1b).
3. Nyomja meg a gombot ( A ábra, 6) először a vízszintes lézervonal, másodszor a lefelé irányuló pont, majd harmadszor a vízszintes vonal és a lefelé irányuló pont megjelenítéséhez.

4. Ellenőrizze a lézersugarakat. A lézert önszintezésre terveztük.

5. Ha a készüléket annyira megbillentik (4°-nál meredekebben), hogy önszintezésre nem képes, a lézersugarak többször egymás után kettőt-kettőt villognak, és a ikon (A ábra, 4) folyamatosan villog a billentyűzeten.

6. Ha a lézernyalábok villognak, a lézerkészülék nincs vízszintesben (vagy függőlegesben) és NEM HASZNÁLHATÓ vízszintes vagy függőleges szintezésre. Próbálja vízszintes felületre áthelyezni a készüléket.

7. Nyomja meg a gombot ( A ábra, 5) először a függőleges lézervonal megjelenítéséhez a készülék elejétől, másodszor a függőleges vonal megjelenítéséhez a készülék oldalától, majd harmadszor mindkét függőleges vonal megjelenítéséhez.

8. Nyomja meg a gombot ( A ábra, 7) az impulzus mód teszteléséhez. Világítani fog a ikon), és a lézernyalábok fényesebben látszanak, mivel nagyon gyors ütemben villognak. Az impulzus módot detektorral csak a lézersugarak hosszú távú megjelenítésére fogja használni.

9. Ha az alábbi állítások BÁRMELYIKE IGAZ, nézze át A lézer pontosságának ellenőrzése cím alatti útmutatót a LÉZERKÉSZÜLÉK HASZNÁLATA ELÖTT.

10. Most első alkalommal használja a lézerkészüléket (ha a készülék szélsőséges hömérsékleteknek volt kitéve).

11. A készülék pontosságát egy ideje nem ellenőrizték.
12. A készülék leeshetett.

A lézer pontosságának ellenőrzése

A lézerkészülékeket a gyárban hitelesítik és kalibrálják. Ajánlatos, hogy ellenőrizze a készülék pontosságát az első használat előtt (ha szélsőséges hömérsékleteknek volt kitéve), majd később rendszeresen, hogy pontos munkát végezhessen. A kézikönyvünkben felsorolt pontossági ellenőrzések bármelyikének elvégzésekor kövesse az alábbi irányelveket:

• A működtetési távolsághoz a lehető legközelebbi legnagyobb területen/távolságon ellenőrizze a pontosságot. Minél nagyobb a terület/távolság, annál könnyebben mérhető meg a készülék pontossága.
• A készüléket egyenletes, lapos, stabil, mindkét irányban vízszintes felületre helyezze.
• Jelölje meg a lézernyaláb középpontját.

Vízszintes nyaláb - Keresztirányú helyzetbeállítás

A készülék vízszintes keresztirányú helyzetbeállításának ellenőrzéséhez két, egymástól 9 méterre lévő fal szükséges. Fontos, hogy a kalibrálás ellenőrzését akkora távolságon végezzük, amely nem rövidebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. Tegye a készüléket a 9 m hosszúságú fal végéhez (E ábra, 1).
2. Kapcsolja be a lézert.
3. Nyomja meg egyszer a gombot a vízszintes lézernyaláb megjelenítéséhez.
4. Fordítsa a készüléket a fal másik vége felé és a szomszédos fallal párhuzamosan.
5. Legalább 9 m-re jelölje be a lézernyalábon a ⓐ és ⓑ pontot.
6. Fordítsa el a lézert 180°-kal.
7. A lézer magasságát úgy állítsa be, hogy a nyaláb középpontja a a ponthoz igazodjon (E ábra, 2).
8. Közvetlenül a ⓑ pont felett vagy alatt jelölje be az ⓒ pontot a lézernyaláb mentén (E ábra, 3).
9. Mérje le a függőleges távolságot b és c között.
10. Ha a mérés eredménye nagyobb, mint a megengedhető távolság b és c között, amely az alábbi táblázatban a falak közötti távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

A falak közöttitávolság	Megengedhető távolságb és között c
9 m 6 mm
12 m 8 mm
15 m 10 mm

Vízszintes nyaláb - Hosszanti helyzetbeállítás

A készülék hosszanti helyzetbeállításának ellenőrzéséhez egy, legalább 9 méter hosszú fal szükséges. Fontos, hogy a kalibrálás ellenőrzését akkora távolságon végezzük, amely nem rövidebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. Tegye a készüléket a 9 m hosszúságú fal végéhez (F ábra, 1).
2. Kapcsolja be a lézert.
3. Nyomja meg egyszer a gombot a vízszintes lézernyaláb megjelenítéséhez.

4. Fordítsa a készüléket a fal másik vége felé és a szomszédos fallal párhuzamosan.

5. Legalább 9 m-re jelölje be a lézernyalábon a a és b pontot.

6. Vigye át a lézert a fal másik végéhez ( F ábra, 2).
7. Fordítsa a készüléket ugyanannak a falnak az első vége felé és a szomszédos fallal párhuzamosan.
8. A lézer magasságát úgy állítsa be, hogy a nyaláb középpontja a b ponthoz igazodjon.
9. Közvetlenül a a pont felett vagy alatt jelölje be az c pontot a lézernyaláb mentén (F ábra, 3).
10. Mérje le a távolságot a és c között.
11. Ha a mérés eredménye nagyobb, mint a megengedhető távolság a és c között, amely az alábbi táblázatban a falak közötti távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

A falak közötti távolság	Megengedhető távolsága és között c
9 m 6 mm
12 m 8 mm
15 m 10 mm

Függöleges nyaláb - Függöleges

A lézer függőleges kalibrálását akkor lehet a legpontosabban ellenőrizni, amikor nagy magasság (9 m az ideális) ) áll rendelkezésre; egy személy a padlózaton elhelyezi a lézert, a másik pedig a mennyezet közelében bejelöli a nyaláb helyzetét. Fontos, hogy a kalibrálás ellenőrzését akkora távolságon végezzük, amely nem rövidebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. Egyenletes, lapos, stabil, mindkét irányban vízszintes felületre helyezze a lézerkészüléket (G ábra, 1).
2. Kapcsolja be a lézert.
3. Nyomja meg háromszor a gombot az elülső és oldalsó függőleges lézernyaláb megjelenítéséhez.
4. Nyomja meg a gombot kétszer a lefelé irányuló pont megjelenítéséhez.
5. A vízszintes felületen jelölje be a lefelé irányuló (a) pont helyét (Gábra, 2).

6. A mennyezeten jelöljön be két rövid vonalat ( ⓑ és Ⓒ), ahol az elülső és oldalsó lézernyaláb keresztezik egymást.

7. Vegye fel, és fordítsa el 180°-kal a lézert, majd helyezze a lefelé irányuló pontot közvetlenül az a pont, a lefelé irányuló pont előző helye fölé, amint a G ábra, 3 mutatja.

8. A mennyezeten nézze meg a két lézernyaláb helyét. Ha a lézernyalábok nem párhuzamosak a bejelölt és vonalakkal, addig forgassa a készüléket, amíg a lézernyalábok már szorosan igazodnak a és vonalakhoz.
9. A mennyezeten jelöljön be két rövid vonalat (d) és e, ahol a nyalábok keresztezik egymást.
10. Mérje meg a b és d bejelölt vonalak közötti, valamint a c és e bejelölt vonalak közötti távolságot.
11. Ha a mérés eredménye nagyobb, mint a bejelölt vonalak közötti, az alábbi táblázatban a mennyezet magasságához megadott megengedhető távolság, a készüléket megbízott szervizzel szervizeltetni kell.

Mennyezet magassága	Megengedhető távolság Bejelölt vonalak között
2,5 m 1,5 mm
3 m 2,0 mm
4 m 2,5 mm
6 m 4 mm
9 m 6 mm

90° a függőleges nyalábok között

Az elülső és oldalsó függőleges nyaláb közötti 90°-os pontosság ellenőrzéséhez egy legalább 6 m x 3 m 'kiterjedésű nyílt padlófelület szükséges.

1. Egyenletes, lapos, stabil, mindkét irányban vízszintes felületre helyezze a lézerkészüléket ( H ábra, 1).
2. Kapcsolja be a lézert.
3. Nyomja meg háromszor a gombot az elülső és oldalsó függőleges lézernyaláb megjelenítéséhez.
4. Nyomja meg a gombot kétszer a lefelé irányuló pont megjelenítéséhez.
5. Az elülső lézernyaláb mentén jelöljön be három helyet: a, b és c; ahol a b lézernyaláb felezőpontjánál van.

6. Helyezze el a lézert úgy, hogy a lefelé irányuló pont a ⓑ felett legyen, és az elülső lézernyaláb a ⓒ ponthoz igazodjon ( Ⓗ ábra, 2).

7. Jelöljön be egy helyet az oldalsó lézernyaláb mentén a készüléktől legalább 3 m-re.

8. Fordítsa el a lézert az óramutató járásának irányában 90°-kal.
9. Helyezze el a lézert úgy, hogy a lefelé irányuló pont a b felett legyen, és az elülső lézernyaláb a e ponthoz igazodjon ( H ábra, 3).
10. Az oldalsó lézernyaláb mentén jelöljön be egy f pontot a a mellett.
11. Mérje le a távolságot a és f között.
12. Ha a mérés eredménye nagyobb, mint a megengedhető távolság a és f között, amely az alábbi táblázatban a b és a közötti távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

Távolságb és aközött	Megengedhető távolsága és f között
3 m 3,2 mm
4 m 3,5 mm
5 m 4,5 mm
6 m 5,5 mm
7 m 6 mm

A lézer használata

Kezelési tanácsok

• Mindig jelölje meg a lézersugár közepét.
• Szélsőséges hömérséklet-változás hatására a belső alkatrészek elmozdulhatnak, ami befolyásolhatja a műszer pontosságát. Munka közben gyakran ellenőrizze a készülék pontosságát.
• Ha a készülék leesett, ellenőrizze a kalibrálását.
• Amíg a lézer helyesen van kalibrálva, addig önszintező. A gyárban minden lézeres készüléket úgy kalibrálnak, hogy ± 4°-nál nem meredekebb felületre helyezve megtalálja a szintet. Kézi állítás nem szükséges.
• Egyenletes, lapos, vízszintes felületen használja a készüléket.

A lézer kikapcsolása

Csúsztassa az Üzemi kapcsolót/Szállítási rögzítőt Kikapcsolt/Reteszelt állásba (A) ábra, 1a kép), amikor nem használja a készüléket. Ha a kapcsolót nem tolja reteszelt állásba, nem kapcsol ki a lézerkészülék.

A lézer használata tartozékokkal

FIGYELMEZTETÉS:

Mivel nem a Stanley által javasolt tartozékoknak ezzel a termékkel együtt történő használhatóságát nem tesztelték, az olyan tartozékok használata veszélyes lehet.

Csak ehhez a típushoz ajánlott Stanley tartozékokat használjon. Ugyanaz a tartozék, amely megfelel az egyik lézerhez, másik lézerkészülékkel használva sérülést okozhat.

A készülék alján 1/4-20 és 5/8-11 menetű csavarfuratok vannak (© ábra) a meglévő vagy később beszerzendő Stanley tartozékok csatlakoztatásához. Csak ehhez a lézerkészülékhez kijelölt Stanley tartozékokat használjon. Kövesse a tartozékhoz mellékelt útmutatásokat.

Az Ön készülékéhez ajánlott tartozékok a helyi forgalmazónál vagy megbízott szervizben külön költség ellenében beszerezhetők. Ha bármely tartozék megtalálásához segítségre van szüksége, forduljon a legközelebbi Stanley szervizhez, vagy látogasson el webhelyünkre: http://www.2helpU.com.

Karbantartás

• A használaton kívüli készülék külső részét nedves ronggyal tisztítsa, törölje át a készüléket száraz ronggyal, majd a saját dobozában tárolja.
• Annak ellenére, hogy a készülék külső része oldószerekkel szemben ellenálló, SOHA NE tisztítsa oldószerrel.
• Ne tárolja a lézerkészüléket -20°C alatti és 60°C-nál magasabb hömérsékletű helyen.
• A munka pontosságának megőrzése érdekében gyakran ellenőrizze a készülék kalibrálását.

A kalibrálás ellenőrzését és más karbantartási munkákat Stanley márkaszerviznek kell végeznie.

Hibaelhárítás

A lézerkészülék nem kapcsol be

• Ellenőrizze az AA telepeket, hogy meggyőződhessen az alábbiakról:
• Mindegyik telep helyesen, a teleptartó rekeszen megtalálható (+) és (−) jelöléseknek megfelelően van behelyezve.
• A telepek pólusai tiszták, rozsdától és korróziótól mentesek.
• A telepek újak, kiváló minőségűek, márkásak és szivárgás veszélyétől mentesek.
• Győződjön meg arról, hogy az AA méretű telepek megfelelő állapotban vannak. Kétség esetén tegyen új telepeket a készülékbe.
• Tölthető akkumulátorok használatánál győződjön meg arról, hogy azok teljesen fel vannak töltve.
• Mindenképpen szárazon tartsa a lézerkészüléket.
• Ha a lézerkészülék 50 °C fölé melegszik, nem kapcsol be. Ha szélsőségesen magas hőmérsékleten tárolták, hagyja lehűlni. A lézer nem fog károsodni, ha bekapcsolja az Üzemi kapcsolót/Szállítási rögzítőt, mielőtt a készülék megfelelő üzemi hőmérsékletre hűl.

A lézernyalábok villognak

A lézerkészülékek önszintezésre vannak tervezve, ha átlagosan 4°-nál egyik irányban sem meredekebb felületre helyezik. Ha annyira meg van billentve, hogy a belső szerkezet nem képes önszintezést végezni, a lézernyalábok villogni fognak, jelezve, hogy túllépték a billenthetőségi tartományt. A LÉZERNYALÁBOK VILLOGÁSA AZT JELZI, HOGY A KÉSZÜLÉK NINCS VÍZSZINTESBEN VAGY FÜGGÖLEGESBEN, ÉS NEM HASZNÁLHATÓ VÍZSZINTES VAGY FÜGGÖLEGES SZINTEZÉSRE. Próbálja vízszintesebb felületre helyezni a készüléket.

A lézernyalábok mozgása nem szűnik meg

A lézerkészülék precíziós műszer. Ezért, ha nem stabil (és nem mozdulatlan) felületre helyezik, a készülék folytatja a szint keresését. Ha a nyaláb mozgása nem szűnik meg, próbálja a műszert stabilabb felületre helyezni. Bizonyosodjon meg arról is, hogy a felület viszonylag lapos és vízszintes, a készülék stabilan áll rajta.

Szerviz és javítások

Tartsa szem előtt: Ha szétszereli a lézert, elveszti a garanciát.

A termék BIZTONSÁGOSSÁGA és MEGBÍZHATÓSÁGA érdekében a javításokat, karbantartást és beállításokat márkaszerviznek kell végeznie. Képzetlen személy által végzett szerviz vagy karbantartás sérüléshez vezethet. Az Önhöz legközelebbi Stanley szerviz elérhetőségét a http://www.2helpU.com honlapon találja.

Műszaki adatok

	FMHT1-77416 FMHT1-77443
Fényforrás Lézerdiódák
Lézernyaláb hullámhossza 630 –	680 nm, látható 510 – 530 nm, látható (minderen nyaláb)630 – 680 nm, látható (lefelé irányuló pont)
Lézerteljesítmény ≤1,0 mW, 2. OSZTÁLYÚ LÉZERTERMÉK
Hatótávolság 20 m	50 m detektorral	30 m50 m detektorral
Pontosság - minden vonal ±3 mm	10 m-enként
Pontosság - lefelé irányuló pont ±6 mm 10 m-enként
Áramforrás 4 db AA méretű (1,5 V-os) alkali telep(össz. 6 V DC)		4 db AA méretű (1,5 V-os) alkali telep(össz. 6 V DC) vagy4 db AA méretű nikkel-fém-hidrid (1,2 V-os)telep (4,8 V DC)
Üzemi hőmérséklet -10°C – 50°C
Tárolási hőmérséklet -20°C – 60°C
Környezetvédelem Víz- és porálló, IP54 védettség

Obsah
