BRUKSANVISNING FMHT177416 STANLEY

• Laserinformation
• Användarsäkerhet
• Batterisäkerhet
  • Installation av AA-batterier
  Användning av monteringsblock
• Slå på lasern
• Kontrollera laserns korrekthet
• Använda lasern
• Underhåll
  • Felsökning
  • Service och reparationer
• Specifikationer

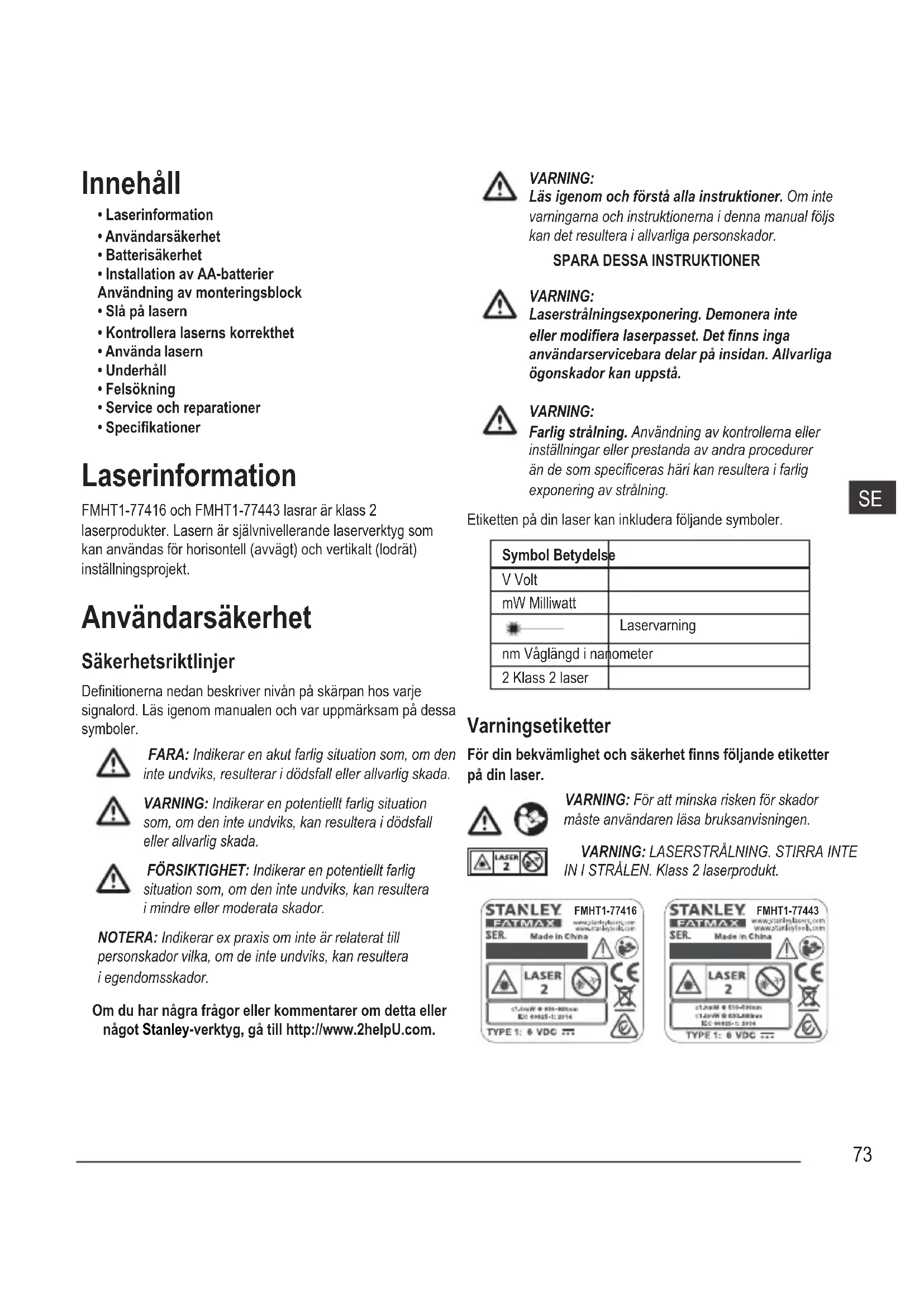

Laserinformation

FMHT1-77416 och FMHT1-77443 lasrar är klass 2

laserprodukter. Lasern är självnivellerande laserverktyg som kan användas för horisontell (avvägt) och vertikalt (lodrät) inställningsprojekt.

Användarsäkerhet

Säkerhetsriktlinjer

Definitionerna nedan beskriver nivån på skärpan hos varje signalord. Läs igenom manualen och var uppmärksam på dessa symboler.

FARA: Indikerar en akut farlig situation som, om den inte undviks, resulterar i dödsfall eller allvarlig skada.

WARNING: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada.

FÖRSIKTIGHET: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i mindre eller moderata skador.

NOTERA: Indikerar ex praxis om inte är relaterat till personskador vilka, om de inte undviks, kan resultera i egendomsskador.

Om du har några frågor eller kommentarer om detta eller något Stanley-verktyg, gå till http://www.2helpU.com.

WARNING:

Läs igenom och förstå alla instruktioner. Om inte varningarna och instruktionerna i denna manual följs kan det resultera i allvarliga personskador.

SPARA DESSA INSTRUKTIONER

WARNING:

Laserstrålningsexponering. Demonera inte eller modifiera laserpasset. Det finns inga användarservicebara delar på insidan. Allvarliga ögonskador kan uppstå.

WARNING:

Farlig strålning. Användning av kontrollerna eller inställningar eller prestanda av andra procedurer än de som specificeras häri kan resultera i farlig exponering av strålning.

Etiketten på din laser kan inkludera följande symboler.

Symbol Betydelse
V Volt
mW Milliwatt
	Laservarning
nm Våglängd i nanometer
2 Klass 2 laser

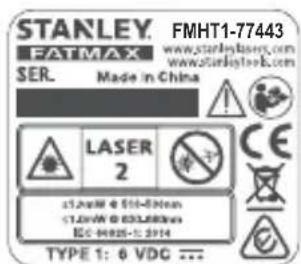

Varningsetiketter

För din bekvämlighet och säkerhet finns följande etiketter på din laser.

WARNING: För att minska risken för skador måste användaren läsa bruksanvisningen.

WARNING: LASERSTRÅLNING. STIRRA INTE IN I STRÅLEN. Klass 2 laserprodukt.

STANLEY FATMAX FMHT1-77416 www.stanley.com www.rademy.com SER. Made in China LASER 2 CE TYPE 1: 6 VDC ...

STANLEY. FMHT1-77443 FATMAX www.stanleylasers.com SER. Made in China LASER 2 STANLEY & SIT-800mm STANLEY & COLDERS EC-94025-1:2014 TYPE 1: 6 VDC ...

• Använd inte lasern i explosiv atmosfär, såsom i närheten av lättantändliga vätskor, gaser eller damm. Detta verktyg skapar gnistor som kan antända damm eller ångor.
• Förvara lasrar som är påslagna utom räckhåll för barn och andra outbildade personer. Lasrar kan vara farliga i händerna på outbildade användare.
• Verktygsservice MÅSTE utföras av kvalificerade reparatörer. Service eller underhåll som utförs av okvalificerade personer kan resultera skador. För att hitta ditt närmaste Stanley servicecenter gå till http://www.2helpU.com.
• Använda inte optiska verktyg som ett teleskop eller överföring för att visa laserstrålen. Allvarliga ögonskador kan uppstå.
• Placera inte lasern i en position där den kan göra att någon avsiktligt eller oavsiktligt stirrar in i laserstrålen. Allvarliga ögonskador kan uppstå.
• Placera inte lasern nära reflekterande ytor som kan reflektera laserstrålen mot någons ögon. Allvarliga ögonskador kan uppstå.
• Stäng av lasern när den inte används. Lämna lasern påslagen ökar risken för att någon stirrar in i laserstrålen.
• Modifiera inte lasern på något sätt. Modifiering av verktyget kan resultera in exponering av farlig laserstrålning.
• Använd inte lasern runt barn eller låta barn använda lasern. Allvarliga ögonskador kan uppstå.
• Ta inte bort eller förstör varningsetiketter. Om etiketter tas bort kan användare oavsiktligt exponera sig själva för strålningen.
• Placera lasern säkert på en plan yta. Om laser faller ned kan det resultera i skador på lasern eller allvarliga personskador.

Personlig säkerhet

• Var uppmärksam, titta på vad du gör och använd sunt förnuft när lasern används. Använd inte lasern när du är trött eller påverkad av droger, alkohol eller mediciner. En ögonblicks ouppmärksamhet när lasern används kan resultera i allvarliga personskador.
• Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Beroende på arbetsförhållandena, användning av skyddsutrustning såsom dammask, halkfria skor, hjälm och hörselskydd minskar risken för personskador.

Verktyg användning och skötsel

• Använd inte lasern om Ström-/transportlåset inte slår på eller stänger av lasern. Alla verktyg som inte kan kontrolleras av strömbrytaren är farliga och måste repareras.
• Följ instruktionerna i sektionen Underhåll i denna manual. Användning av obehöriga delar eller att instruktionerna under Underhåll inte följs kan utgöra en risk för elektriska stötar eller skador.

Batterisäkerhet

WARNING:

Batterier kan explodera eller läcka och kan orsaka skador eller brand. För att minska risken:

• Följ noga alla instruktioner och varningar på batterietiketten och paketet.
• Sätt alltid i batterierna med korrekt polaritet (+ och –), såsom markerats på batteriet och i facket.
• Kortslut inte batterikontakterna.
• Ladda inte engångsbatterier.
• Blanda inte nya och gamla batterier. Byt alla batterier samtidigt till nya batterier av samma märke och typ.
• Ta bort förbrukade batterier omedelbart och lämna dem till batteriåtervinningen.
  • Kasta inte batterier i elden.
• Förvara alltid batterier utom räckhåll för barn.
• Ta bort batterierna när enheten inte används.

Sätt i nya AA -batterier i FMHT1-77416 eller FMHT1-77443. I FMHT1-77443-lasern kan du även sätta i återuppladdningsbara AA-batterier. Vid användning av återuppladdningsbara batterier, se laddarens bruksanvisning för Stanley FatMax FMHT80690.

1. Vänd lasern upp och ned.
2. Lyft upp haken på lasern för att öppna batterifacket (bild B #1).

3. Sätt i fyra nya, högkvalitativa AA-batterier, se till att positionen på - och + på varje batteri motsvarar märkningen på insidan av batterifacket (bild Ⓑ #2).

4. Skjut batterifackets lock nedåt för att stänga tills det snäpper på plats (bild B #3).

5. Skjut Ström-/transportlåset åt höger till Upplåst/PÅ positionen (bild Ⓐ #1b).
6. På knappsatsen, se till att (bild A #3) inte blinkar (> 5 %). Om ○○ blinkar betyder det att batterinivån är under 5 %.

- Lasern kan fortsätta att arbeta under en kort period medan batterienergin fortsätter att tömmas, men strålen kommer snabbt att försvagas.

- Efter att nya batterier har satts i och lasern är PÅ igen, kommer laserns linjer och punkter att återgå till full ljusstyrka.

1. När lasern inte används, se till att Ström-/transportlåset är placerat åt VÄNSTER till Låst/AV-positionen (bild Ⓐ #1a) för att spara batterienergi.

Användning av monteringsblock

I botten av lasern finns ett flyttbart block (bild Ⓓ).

• Om du vill använda magneterna på framsidan av lasern (bild Ⓐ #2) för att montera lasern mot sidan av en stålbalk, dra inte ut det flyttbara blocket (bild Ⓓ #1). Detta gör att den nedersta punkten kan riktas in med kanten på stålbalken.
• För att montera lasern över en punkt på golvet (med hjälp av en multifunktionell konsol eller ett stativ), dra ut det rörliga blocket tills det klickar på plats (bild Ⓓ #2). Detta gör det möjligt för laserns nedre punkt att visas genom 5/8-11-monteringshålet och lasern kan roteras över 5/8-11-monteringshålet utan att flytta den vertikala positionen för lasern.

Slå PÅ lasern

1. Placera lasern på en slät, plan och jämn yta med lasern riktad rakt mot motsatta vägen (0° position).
2. Skjut Ström-/transportlåset åt höger till Upplåst/PÅ positionen (bild Ⓐ#1b).
3. Tryck på (bild A #6) en gång för att visa en horisontell laserlinje, en andra gång för att visa en nedåtpunkt och en tredje gång för att visa en horisontell linje och en nedåtpunkt.

4. Kontrollera laserstrålarna. Lasern är designad att vara självnivellerande.

5. Om lasern lutas så mycket att den inte kan självnivellera (> 4°) kommer laserstrålarna att blinka två gånger och (bild Ⓐ #4) blinka konstant på knappsatsen.

6. Om laserstrålarna blinkar är inte laser plan (eller lodrät) och skall INTE ANVÄNDAS för att avgöra eller markera nivå eller lodräthet. Försök att placera om lasern på en plan yta.

7. Tryck på (dild A #5) en gång för att visa en vertikal laserlinje från fronten på lasern, en andra gång för att visa en vertikal laserlinje från sidan av lasern och en tredje gång för att visa båda vertikala linjerna.

8. Tryck på (bild A #7) för att testa pulsläget. tands och laserstrålarna visas ljusare eftersom de blinkar med mycket hög hastighet. Du kommer endast att använda pulsläge med en detektor för att visa laserstrålar med lång räckvidd.

9. Om NÅGON av följande uppgifter är SANN, fortsätt med instruktionerna för Kontrollera lasern korrekthet INNAN LASERN ANVÄNDS för ett projekt.

10. Detta är första gången du använder lasern (om lasern exponerats för extrema temperaturer).

11. Lasern korrekthet har inte kontrollerats på ett tag.
12. Lasern kan ha tappats.

Kontrollera laserns korrekthet

Laserverktyg är förseglade och kalibrerade från fabriken. Det rekommenderas att du utför en korrekthetskontroll före användning av lasern första gången (om lasern har exponerats för extrema temperaturer) och sedan regelbundet för att garantera korrektheten för ditt arbete. När någon av korrekthetskontrollerna utförs som listas i denna manual, följ dessa riktlinjer:

• Använd största området/avständ som är möjligt, närmast till driftavständet. Ju större område/avständ desto lättare att avgöra korrektheten hos lasern.
• Placera lasern på en slät, plan och stabil yta som är plan i båda riktningarna.
• Markera centrum av laserstrålen.

Horisontell stråle - Sökriktning

Kontroll av den horisontella sökningskalibreringen på lasern kräver två väggar 9 m (30') isär. Det är viktigt att utföra en kalibreringskontroll med ett avständ som inte understiger avständet för vilket verktyget skall användas.

1. Placera lasern mot änden av en 9m (30') vägg (bild Ⓔ #1).
2. Slå PÅ lasern.
3. Tryck på en gång för att visa en horisontell laserstråle.
4. Vrid lasern mot den motsatta änden av väggen och parallellt med närliggande väggen.
5. Vid minst 9 m (30') isär på laserstrålen, markera ⓐ och ⓑ.
6. Vänd lasern 180°.
7. Justera höjden på lasern så att centrumet på strålen är i linje med ⓐ (bild Ⓔ #2).
8. Direkt ovanför eller nedanför ⓑ, markera Ⓓ längs med laserstrålen (bild Ⓔ #3).

9. Mät det vertikala avständet mellan ⓑ och Ⓒ.

10. Om din mätning är större än Tillåtet avständ mellan b och c för motsvarande Avständ mellan väggarna i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter.

Avstånd mellan väggarna	Tillåtet avståndMellan ⓑ och Ⓒ
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

Horisontell stråle - pitchriktning

Kontroll av den horisontella sökningskalibreringen på lasern kräver en vägg som är minst 9 m (30') lång. Det är viktigt att utföra en kalibreringskontroll med ett avständ som inte understiger avståndet för vilket verktyget skall användas.

1. Placera lasern mot änden av en 9m (30') vägg (bild F #1).
2. Slå PÅ lasern.
3. Tryck på en gång för att visa en horisontell laserstråle.
4. Vrid lasern mot den motsatta änden av väggen och parallellt med närliggande väggen.
5. Vid minst 9 m (30') isär på laserstrålen, markera ⓐ och ⓑ.
6. Flytta lasern till motsatta änden av väggen (bild Ⓕ #2).
7. Rikta in lasern mot den första änden av väggen och parallellt med närliggande väggen.
8. Justera höjden på lasern så att centrumet på strålen är i linje med b.
9. Direkt ovanför eller nedanför a, markera c längs med laserstrålen (bild F #3).

10. Mät avståndet mellan ⓐ och ⓒ.

11. Om din mätning är större än Tillåtet avständ mellan ⓐ och Ⓕ för motsvarande Avständ mellan väggarna i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter.

Avständ mellan väggarna	Tillåtet avständ Mellan ⓐ och Ⓒ
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

Vertikal stråle - Lodrät

Kontroll av vertikala (lodrät) kalibreringen hos lasern kan göras mycket korrekt när det många vertikala höjder tillgängliga, idealiskt 9 m (30'),med en person på golvet som positionerar lasern och en annan person nära ett tak för att markera positionen av strålen. Det är viktigt att utföra en kalibreringskontroll med ett avständ som inte understiger avständet för vilket verktyget skall användas.

1. Placera lasern på en slät och plan yta som är vågrät i båda riktningarna (bild Ⓖ #1).
2. Slå PÅ lasern.
3. Tryck på tre gånger för att visa front- och sidovertikala strålarna.
4. Tryck på två gånger för att visa nedåtpunkten.
5. På den plana ytan, markera positionen för nedåtpunkten ⓐ (bild Ⓖ#2).
6. I taket, markera två korta linjer ⓑ och Ⓕ där front- och sidolaserstrålarna korsas.
7. Lyft upp och rotera lasern 180° och placera nedåtpunkten direkt över a, föregående positionen på nedåtpunkten, såsom visas i bild G #3.
8. I taket, leta efter positionen för de två laserstrålarna. Om de inte är parallella till markerade linjer b och c, vrid lasern tills laserstrålarna är nästan i linje med b och c.
9. I taket, markera två korta linjer ⓓ och Ⓔ där strålarna korsas.

10. Mät avständet mellan de markerade linjerna ⓑ och ⓓ, och markerade linjerna ⓒ och ⓔ.

11. Om din mätning är större än det Tillåtna avständ mellan markerade linjer för motsvarande takhöjd i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter.

Takhöjd	Tillåtet avståndMellan markerade linjer
2,5 m (8') 1,5 mm (1/16")
3 m (10') 2,0 mm (3/32")
4 m (14') 2,5 mm (1/8")
6 m (20') 4 mm (5/32")
9 m (30') 6 mm (1/4")

90° Mellan vertikala linjer

Kontrollera 90° korrekthet mellan front- och sidovertikala linjer kräver en öppen golvyta på minst 6 m x 3 m (20' x 10').

1. Placera lasern på en slät och plan yta som är vågrät i båda riktningarna, såsom visas i bild Ⓗ #1.
2. Slå PÅ lasern.
3. Tryck på tre gånger för att visa front- och sidovertikala strålarna.
4. Tryck på två gånger för att visa nedåtpunkten.
5. Längs med frontlaserstrålen, markera tre platser a, b och c; där b är en mittpunkt på laserstrålen.
6. Placera lasern så att nedåtpunkten är över ⓑ och frontlaserstrålen är i linje med ⓒ (bild Ⓗ #2).
7. Markera en plats ⓔ längs med sidolaserstrålen minst 3 m (10') från lasern.
8. Vrid lasern medurs 90°.
9. Placera lasern så att nedåtpunkten är över ⓑ och frontlaserstrålen är i linje med ⓔ (bild H#3).
10. Längs med sidolaserstrålen, markera f nära a.

11. Mät avståndet mellan ⓐ och ⓕ.

12. Om din mätning är större än Tillåtet avständ mellan ⓐ och& ⓙ för motsvarande Avständ från ⓑ till ⓐ i följande tabell måste lasern lämnas för service hor ett auktoriserat servicecenter.

Avständ från ⓑ till ⓐ	Tillåtet avständ Mellan ⓐ och ⓕ
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Använda lasern

SE

Hanteringstips

• Markera alltid centrum av strålen som skapas av lasern.
• Extrema temperaturförändringar kan orsaka rörelser hos interna delar som kan påverka korrektheten. Kontrollera korrektheten ofta under arbetet.
• Om lasern någon gång tappas, kontrollera den för att vara säker på att den fortfarande är kalibrerad.
• Så länge som lasern är ordentligt kalibrerad självnivellerar den sig. Varje laser är kalibrerad på fabrik för att vara vågrät så länge som den placeras på en plan yta inom ± 4° från vågrätt läge. Inga manuella justeringar behövs.
• Placera lasern säkert på en slät och plan yta.

Stänga av lasern

Skjut Ström-/transportläset åt höger till AV/Låst positionen (bild® #1a) när lasern inte används. Om omkopplaren inte står i låst läge, kommer lasern inte stängas av.

Använda lasern med tillbehör

WARNING:

Eftersom tillbehör, andra än som erbjuds av Stanley inte har testats med denna produkt kan användning av sådana tillbehör vara farliga.

Använd endast Stanley-tillbehör som rekommenderas för användning med denna modell. Tillbehör som kan vara lämpliga för en laser kan utgöra en risk för skador när de används på annan laser.

Undersidan av lasern är utrustad med 1/4-20 och 5/8-11 hongängor (bild ©) för att fästa nuvarande eller framtida Stanley-tillbehör. Använd endast Stanley-tillbehör som specificerats för denna laser. Följ anvisningarna som medföljer tillbehöret.

Rekommenderade tillbehör för användning med denna laser finns tillgångliga till en extra kostnad från du lokala återförsäljare eller auktoriserade servicecenter. Om du behöver hjälp att hitta något tillbehör, kontakta ditt närmaste Stanley servicecenter eller besök vår webbsida: http://www.2helpU.com.

Underhåll

• När lasern inte används, rengör de yttre delarna med en fuktig trasa, torka av lasern med en mjuk och torr trasa för att vara säker på att den är torr och förvara sedan lasern i medföljande utrustningslåda.
• Även om laserns yttre är motständskraftig mot lösningsmedel skall ALDRIG lösningsmedel användas för att rengöra lasern.
• För vara inte lasern vid temperaturer under -20 °C eller över 60 °C.
• För att bibehålla korrektheten för ditt arbete bör lasern kontrolleras ofta för att vara säker på att den fortfarande är kalibrerad.

Kalibreringskontroller och annat underhållsreparationer bör utföras av Stanley servicecenter.

Felsökning

Lasern slås inte på

• Kontrollera AA-batterierna för att garantera att:
• Varje batteri är installerat korrekt enligt (+) och (−) som visas inuti batterifacket.
• Batterikontakterna är rena och fria från rost eller korrosion.

• Batterierna är nya, av hög kvalitet, varumärkesbatterier för att minska risken för batteriläckage.

• Se till att AA-batterierna fungerar. Vid tveksamheter, försök att installera nya batterier.

• Vid användning av uppladdningsbara batterier, se till att batterierna är fulladdade.
• Se till att hålla lasern torr.
• Om laserenheten värms över 50 °C kommer enheten inte att slås PÅ. Om lasern har förvarats i extremt heta temperaturer, låt den svalna. Laserpasset kommer inte att skadas genom att använda Ström-/transportlåset innan kylning till dess korrekta drifttemperatur.

Laserstrålen blinkar

Lasern är designad att vara självnivellerande upp till ett medelvärde på 4° i alla riktningar. Om lasern lutas så mycket att den interna mekanismen inte kan självnivelleras kommer laserstrålen att blinka för att indikera att lutningsområdet har överskridits. LASERSTRÅLARNA SOM SKAPAS AV LASERN ÄR INTE I NIVÅ ELLER LODRÄT OCH SKALL INTE ANVÄNDAS FÖR ATT AVGÖRA ELLER MARKERA AVVÄGNING ELLER I LOD. Försök att placera om lasern på en mer plan yta.

Laserstrålen slutar inte röra sig

Lasern är ett precisionsinstrument. Därför, om den inte placeras på en stabil (och orörlig) yta kommer lasern att fortsätta att försöka hitta avvägning. Om strålen inte slutar att röra på sig, försök att placera lasern på en mer stabil yta. Försök också att se till att ytan är relativt jämn och plan så att lasern är stabil.

Service och reparationer

Notera: Demontering av laserpasset kommer att göra alla garantier ogiltiga för produkten.

För att garantera produktens SÄKERHET och PÅLITLIGHET skall reparationer, underhåll och justeringar utföras av auktoriserade servicecenter. Service eller underhåll som utförs av okvalificerade personer kan resultera skador. För att hitta ditt närmaste Stanley servicecenter gå till http://www.2helpU.com.

Specifikationer

	FMHT1-77416 FMHT1-77443
Ljuskälla Laserdioder
Laservåglängd 630 - 680 nm synligt 510 - 530 nm synligt (alla linjer)		630 - 680 nm synligt (nedåtpunkt)
Lasereffekt ≤1.0 mW KLASS 2 LASERPRODUKT
Arbetsområde 20 m (65')	50 m (165') med detektor	30 m (100')50 m (165') med detektor
Korrekthet - alla linjer ±3 mm per 10 m (±1/8" per 30')
Korrekthet - punkt ned ±6 mm per 10 m (±1/4" per 30')
Energikälla 4 AA alkaliska (1,5 V) storlek på batterier(6V DC)		4 AA alkaliska (1,5 V) storlek på batterier(6V DC) eller4 AA NiMH (1,2 V) storlek på batterier(4,8 V DC)
Drifttemperatur -10 °C till 50 °C (14 °F till 122 °F)
Lagringstemperatur -20 °C till 60 °C (-5 °F till 140 °F)
Miljö Vatten och dammresistens till IP54

Sisältö
