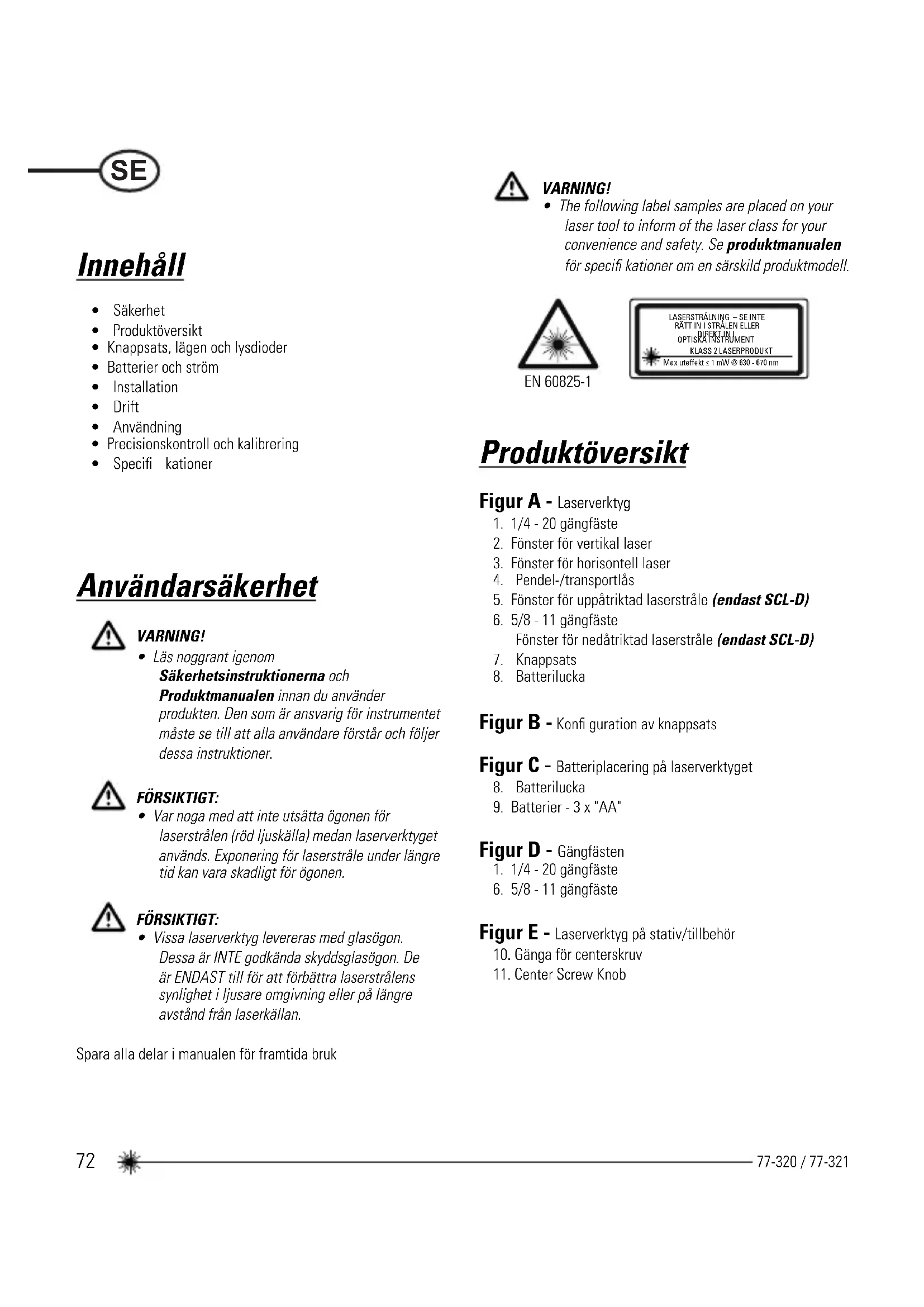

BRUKSANVISNING SCL STANLEY

Montering på ekstraudstyr

• Säkerhet
• Produktöversikt
• Knappsats, lägen och lysdioder
• Batterier och ström
• Installation
• Drift
  • Användning
• Precisionskontroll och kalibrering
• Specifi kationer

Användarsäkerhet

WARNING!

- Läs noggrant igenom Säkerhetsinstruktionerna och Produktmanualen innan du använder produkten. Den som är ansvarig för instrumentet måste se till att alla användare förstår och följer dessa instruktioner.

FÖRSIKTIGT:

- Var noga med att inte utsätta ögonen för laserstrålen (röd ljuskälla) medan laserverktyget används. Exponering för laserstråle under längre tid kan vara skadligt för ögonen.

FÖRSIKTIGT:

- Vissa laserverktyg levereras med glasögon. Dessa är INTE godkända skyddsglasögon. De är ENDAST till för att förbättra laserstrålens synlighet i ljusare omgivning eller på längre avständ från laserkällan.

Spara alla delar i manualen för framtida bruk

WARNING!

- The following label samples are placed on your laser tool to inform of the laser class for your convenience and safety. Se produktmanualen för specifi kationer om en särskild produktmodell.

EN 60825-1

LASERSTRÄLNING - SE INTE RÄTT IN I STRÄLEN ELLER DIREKT.IN OPTISKA INSTRUMENT KLASS 2 LASERPRODUKT Max uteffekt ≤ 1 mW @ 630 - 670 nm

Produktöversikt

Figur A - Laserverktyg

1. 1/4 - 20 gängfäste
2. Fönster för vertikal laser
3. Fönster för horisontell laser
4. Pendel-/transportlås
5. Fönster för uppåtriktad laserstråle (endast SCL-D)
6. 5/8 - 11 gängfäste Fönster för nedåtriktad laserstråle (endast SCL-D)
7. Knappsats
8. Batterilucka

Figur B - Konfi guration av knappsats

Figur C - Batteriplacering på laserverktyget

1. Batterilucka
2. Batterier - 3 x "AA"

Figur D - Gängfästen

1. 1/4 - 20 gängfäste

2. 5/8 - 11 gängfäste

Figur E - Laserverktyg på stativ/tillbehör

1. Gänga för centerskruv
2. Center Screw Knob

Figur F - Positioner för pendyl-/transportlås

Figur G - Laserlägen

Figur H - Pulsläge

Figur J - Manuellt läge

Figur K - Våglinjens precision

Figur L - Horisontallinjens precision

Figur M - Vertikallinjens precision

Figur N - Linjeprecision uppåt och nedåt

Knappsats, lägen och lysdioder

Knappsatser (Se Figur B)

Ström PÅ/AV/läge

Pulsläge PÅ/AV

Lägen (Se Figur G)

Tillgängliga lägen (SCL)

• Horisontell linje
• Vertikal linje
• Horisontell linje och vertikal linje (Kryss)
• Alla strålar AV

Tillgängliga lägen (SCL-D)

• Horisontell linje
• Vertikal linje
  • Horisontell linje och vertikal linje (Kryss)
• Uppåt- och nedåtriktad punktstråle
• Alla linjer och punkt
• Alla strålar AV

Lysdioder (Se Figur B)

Strömindikator - Fast GRÖNT

- Strömmen är PÅ

Strömindikator - Blinkande RÖTT

- Lågt batteri

Strömindikator - Fast RÖTT

- Batteriet behöver laddas

Låsindikator - Fast RÖTT

- Pendellåset är PÅ

- Självnivellering är AV

Låsindikator - Blinkande RÖTT

- Utanför kompensationsintervall

Pulsindikator - Fast GRÖNT

- Pulsläge är PÅ

(Kan användas med detektor)

Batterier och ström

Sätta i/ta ur batterier

(Se Figur©)

Laserverktyg

• Vänd laserverktyget upp och ned. Öppna locket till batterifacket genom att trycka in och dra ut det.
• Sätta i/ta ur batterier. Placera batterierna i rätt riktning i laserverktyget.
• Stäng och lås locket till batterifacket genom att skjuta in det tills det stängs ordentligt.

WARNING!

- Var noga med att placera batterierna rätt enligt markeringarna (+) och (-) i batterihållaren. Batterierna måste vara av samma typ och ha samma kapacitet. Kombinera inte batterier med olika kvarvarande kapacitet.

Installation

Montering på tillbehör

Stativ/tillbehör (Se Figur E)

• Ställ stativet/tillbehöret på en plats där det inte rubbas lätt och nära mitten på det område som ska mätas.
• Ställ in stativet/tillbehöret efter behov. Justera positionen så att stativhuvudet/monteringsfästet på tillbehöret är så vägrätt som möjligt.
• Ta bort benfästet från laserverktyget för att underlätta monteringen.
• Montera laserverktyget på stativet/tillbehöret genom att trycka up centerskruven och dra åt (Tillbehör med antingen 1/4 eller 5/8 gängad skruv kan användas).

FÖRSIKTIGT:

- Lämna inte laserverktyget utan uppsikt på ett tillbehör utan att dra åt centerskruven helt. Om du inte gör det kan det leda till att laserverktyget inte fungerar och blir skadat.

OBS!

• Stöd alltid laserverktyget med ena handen när du monterar eller tar bort laserverktyg från ett tillbehör.
• Vid positionering över ett mål, spänn centerskruven något, passa in laserverktyget och dra sedan åt helt.

Drift

OBS!

• Se beskrivningar av lysdioder för att se indikationer under drift.
• Innan du använder laserverktyget bör du alltid kontrollera verktygets precision.
• I manuellt läge är självnivellering AV. Precisionen på strålen är inte garanterat i våg.
• Laserverktyget indikerar när det är utanför kompensationsintervallet. Se beskrivningarna av lysdioder. Ompositionera laserverktyget så det är mer i väg.
• Slå AV laserverktyget när det inte används och sätt pendellåset i låst läge.

Ström

• Tryck på för att slå PÅ laserverktyget.
• För att stänga AV laserverktyget, tryck upprepade gånger

på tills AV-läge är valt ELLER tryck och håll ner i ≥ 3 sekunder för att stänga AV laserverktyget i alla lägen.

Läge

- Tryck på upprepade gånger för att bläddra igenom de tillgängliga lägena.

Självnivellerande/Manuellt läge

(Se Figur Ⓗ och Ⓛ)

• Pendellåset på laserverktyget måste sättas i olåst läge för att självnivellering ska kunna utföras.
• Laserverktyget kan användas med pendellåset i låst läge när det behövs för att placera laserverktyget i olika vinklar för att projicera raka linjer som inte är i våg eller punkter.

Pulsläge (Se Figur H)

• När laserverktyget är PÅ, tryck ned / AV pulsläge.
• Pulsläge gör att laserdetektor kan användas.
  för att slå PÅ

Användning

Lod-/punktöverföring

• Skapa ett vertikalt referensplan med hjälp av den vertikala laserstrålen.
• Justera önskat objekt tills det är i linje med det vertikala referensplanet för att säkerställa att objektet är i lod.

(Endast SCL-D):

• Upprätta 2 referenspunkter som måste vara i lod.
• Justera antingen den nedåtriktade eller den uppåtriktade laserstrålen mot en inställd referenspunkt.
• Den motsatta laserstrålen projicerar en punkt som är i lod.
• Justera det önskade objektet tills laserstrålen är ens med den andra referenspunkten som måste vara i lod med den inställda referenspunkten.

Nivå-/punktöverföring

• Skapa ett horisontellt referensplan med hjälp av den horisontella laserstrålen.
• Justera objektet tills det är i linje med det horisontella referensplanet för att säkerställa att objektet är i våg.

Rät vinkel

• Använd den vertikala och den horisontella laserstrålen för att hitta en punkt där de 2 strålarna korsas.
• Justera objektet så det är i linje med både den vertikala och den horisontella laserstrålen för att säkerställa att objektet är i rät vinkel.

Pulsläge (Se Figur Ⓗ)

- Genom att ställa in laserverktyget i pulsläge kan man använda det med laserdetektorer (tillval).

Manuellt läge (Se Figur Ⓕ och Ⓙ)

- Avaktiverar självnivelleringen och gör att laserenheten kan projicera en fast laserstråle i vilken riktning som helst.

Precisionskontroll och kalibrering

OBS!

• Laserverktygen förseglas och kalibreras på fabriken till angivna precisionsvärden.
• Det rekommenderas att utföra en kalibreringskontroll före första användning och därefter med jämna mellanrum.
• Laserverktyget bör kontrolleras regelbundet för att säkerställa dess precision, speciellt när det behövs exakta mätt.
• Transportlåset måste vara i låst läge för att laserverktyget ska kunna självnivellera innan precisionen kontrolleras.

Våglinjens precision

(Se Figur K)

• Placera laserenheten enligt bilden med lasern påslagen. Markera punkt P, i krysset.
• K_2 Vrid laserenheten 180° och markera punkt P, i krysset.
• _3 Flytta laserverktyget intill väggen och markera punkt P _3 i krysset.
• K_4 Vrid laserenheten 180° och markera punkt P_4 i krysset.
• K_5 Mät det vertikala avständet mellan P_1 och P_35 för att få D_3 och det vertikala avständet mellan P_2 och P_4 för att få D_4 .
• Beräkna högsta förskjutningsavständ och jämför med skillnaden mellan D 2 och D 4 som ekvationen visar.
• Om summan inte är mindre än eller lika med det beräknade högsta förskjutningsavständet måste du lämna tillbaka verktyget till din Stanley-distributör för kalibrering.

Högsta förskjutningsavständ

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} x (D _ {1} m - (2 x D _ {2} m)) \ = 0, 0 0 2 4 \frac {i n}{f t} \times (D _ {1} f t - (2 \times D _ {2} f t)) \ \end{array} $$

Jämför: (Se Figur _5 )

$$ D _ {3} - D _ {4} \leq \pm \text { Maximum } $$

Exempel:

• D_1 = 10m, D_2 = 0.5m
  • D_3 = 0.4 mm
  • D_4 = -0.6 mm
• 0,2 mm x (10 m - (2 x 0,5 m) = 1,8 mm (högsta tillåtna förskjutningsavständ)
• (0,4mm) - (-0,6mm) = 1,0mm
• 1,0 mm ≤ 1,8 mm (SANT, enheten är inom kalibreringen)

Horisontallinjens precision

(Se Figur ①)

• Placera laserenheten enligt bilden med lasern påslagen. Rikta vertikal stråle mot första hörnet eller en inställd referenspunkt. Mät upp hälften av avständet D_1 och markera punkt P_1 .
• Vrid laserverktyget 90° och justera främre laserstrålen mot punkt P 1 . Markera punkt P 2 där den horisontella och den vertikala referensstrålen korsas.
• Vrid laserverktyget och rikta vertikal stråle mot det andra hörnet eller inställd referenspunkt. Markera punkt P_3 så den är vertikalt i linje med punkterna P_1 och P_2 .
• Mät det vertikala avständet D _2 mellan den högsta och lägsta punkten..
• Beräkna högsta förskjutningsavståndet och jämför med D2.
• Om Dnte är mindre än eller lika med det beräknade högsta förskjutningsavständet måste du lämna tillbaka verktyget till din Stanley-distributör för kalibrering.

Högsta förskjutningsavständ:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times D _ {1} m \ \text { Maximum } \ = 0, 0 0 2 4 \frac {i n}{f t} \times D _ {1} f t \ \end{array} $$

Jämför: (Se Figur L_4 )

• D_1=5m, D_2=0,65mm
• 0,2 mm /m x 5 m = 1,0 mm (högsta
- 0,65 mm ≤ 1,0 mm (SANT, verktyget är inom kalibreringen)

förskjutningsavständ)

Vertikallinjens precision

(Se Figur M)

• Mät höjden på en dörrkarm eller referenspunkt för att få avståndet D_1 . Placera laserenheten enligt bilden med lasern påslagen. Rikta den vertikala strålen mot dörrkarmen eller referenspunkten. Markera punkterna P_1 , P_2 och P_3 enligt bilden.
• M_2 Flytta laserverktyget till motsatta sidan av dörrkarmen eller referenspunkten och rikta den vertikala strålen i linje med P_2 och P_3 .
• M 3 Måt de hõrisontella avständen mellan P 1 och den vertikala strålen från den andra platsen.
• Beräkna högsta förskjutningsavständ och jämför med D _2 .
• Om Pinte är mindre än eller lika med det beräknade högsta förskjutningsavständet måste du lämna tillbaka verktyget till din Stanley-distributör för kalibrering.

Högsta förskjutningsavständ:

$$ \begin{array}{l} = 0, 4 \frac {m m}{m} \times D _ {1} m \ = 0, 0 0 4 8 \frac {i n}{f t} \times D _ {1} f t \ \end{array} $$

Maximum

Jämför: (Se Figur ^M_3 )

D_2≤ Maximum

Exempel:

• D_1 = 2m, D_2 = 0,3mm
• 0,4 mm /m x 2 m = 0,8 mm (högsta förskjutningsavständ)
• 0,3 mm ≤ 0,8 mm (SANT, verktyget är inom kalibreringen)

Linjeprecision uppåt och nedåt

• N_1 Placera laserenheten enligt bilden med lasern påslagen. Mät avständen D_1 och D_2 . Markera punkterna P_1 och P_2 .
• ^N_2 Vrid laserenheten 180° och behåll samma avständ för D 1 och D 2 . Ställ in nedåtriktad laserstråle i linje med punkt P 2 . Markera punkt P 3 .
  • Mät avständet D_3 mellan punkterna P_3 och P_1 .
• Beräkna högsta förskjutningsavständ och jämför med D _3 .
• Om ∅nte är mindre än eller lika med det beräknade högsta förskjutningsavständet måste du lämna tillbaka verktyget till din Stanley-distributör för kalibrering.

Högsta förskjutningsavständ:

$$ = (D _ {1} m \times 0. 4 \frac {m m}{m}) + (D _ {2} m \times 0. 8 \frac {m m}{m}) $$

$$ = \left(D _ {1} f t \times 0, 0 0 4 8 \frac {i n}{f t}\right) + \left(D _ {2} f t \times 0, 0 0 9 6 \frac {i n}{f t}\right) $$

Jämför: (Se Figur ^N_3 )

D_3≤ Maximum

Exempel:

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
• (3 m × 0,4 ) + (1 m × 0,8 ) = 2,0 mm (högsta förskjutningsavständ)
• 1,5 mm ≤ 2,0 mm (SANT, verktyget är inom kalibreringen)

Specifi kationer

Laserverktyg

	SCL SCL-D
Nivelleringsprecision: ≤ 3 mm / 15 m
Horisontell/vertikal precision ≤ 3 mm / 15 m
Linjeprecision uppåt ≤ 3 mm / 15 m
Linjeprecision nedåt ≤ 6 mm / 15 m
Kompensationsintervall: Självnivellerande till ±4°
Arbetsavständ:
Linje: ≥ 10 m ≥ 15 m
med laserdetektor: ≥ 25 m ≥ 50 m
Punkt: ≥ 30 m
Laserklass: Klass 2 (EN60825-1)
Laservåglängd 635 nm ± 5 nm
Drifttid: ≥ 18 timmar (alkaliskt) ≥ 10 timmar (alkaliskt)
Strömkälla: 3 x "AA"-batterier
IP-klassning: IP54
Drifttemperatur:	-10°C till +50°C
Förvaringstemperatur:	-25°C till +70°C
