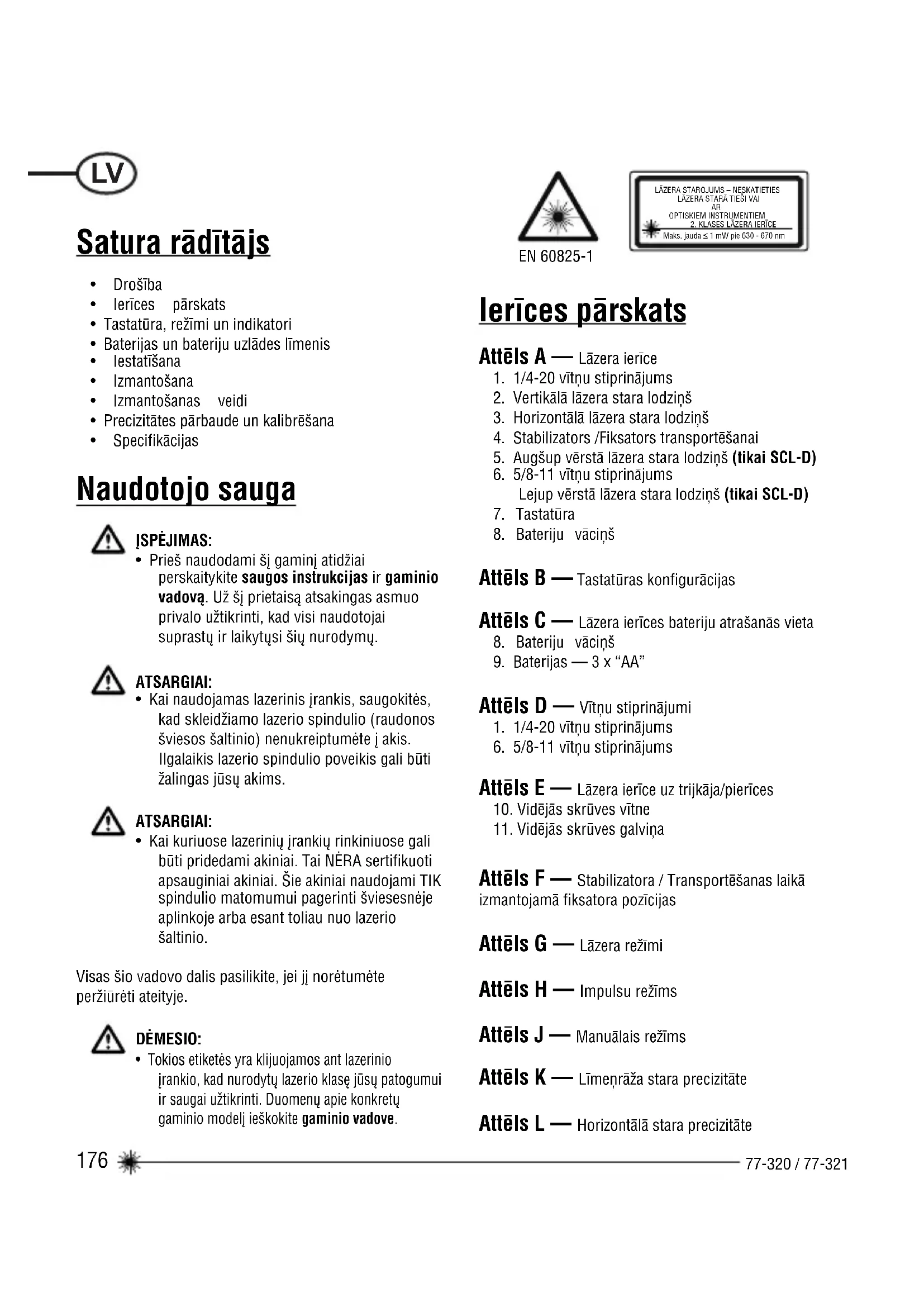

LIETOŠANAS INSTRUKCIJA SCL STANLEY

• Drošība
• lerīces pārskats
  • Tastatūra, režīmi un indikatori
• Baterijas un bateriju uzlādes līmenis
• lestatišana
• Izmantošana
• lzmantošanas veidi
• Precizitātes pārbaude un kalibrēšana
• Specifikācijas

Naudotojo sauga

ISPĖJIMAS:

Attēls A — Lāzera ierīce

1. 1/4-20 vītnu stiprinājums
2. Vertikālā lāzera stara lodziņš
3. Horizontālā lāzera stara lodziņš
4. Stabilizers /Fiksators transportēšanai
5. Augšup vērstā lāzera stara lodziņš (tikai SCL-D)
6. 5/8-11 vītnu stiprinājums Lejup vērstā lāzera stara lodziņš (tikai SCL-D)
7. Tastatūra
8. Bateriju vāciņš

Attēls B — Tastatūras konfigurācijas

Attēls C — Lāzera ierīces bateriju atrašanās vieta

1. Bateriju vāciņš
2. Baterijas — 3 x "AA"

Attēls D — Vītņu stiprinājumi

1. 1/4-20 vītnu stiprinājums
2. 5/8-11 vītnu stiprinājums

Attēls E — Lāzera ierīce uz trijkāja/pierīces

1. Vidējās skrūves vītne
2. Vidējās skrūves galviņa

Attēls F — Stabilizatora / Transportēšanas laikā izmantojamā fiksatora pozīcijas

Attēls G — Lāzera režīmi

Attēls H — Impulsu režīms

Attēls J — Manuālais režīms

Attēls K — Līmeņrāža stara precizitāte

Attēls L — Horizontālā stara precizitāte

Attēls M — Vertikālā stara precizitāte

Attēls N — Augšup un lejup vērstā stara precizitāte

Tastatūra, režīmi un indikatori

Tastatūras (Skat. attēlu Ⓑ)

leslēgšanas/izslēgšanas poga / Režīma poga

Impulsu režima ieslēgšanas/izslēgšanas poga

Režimi (Skat. attēlu ©)

Pieejamie režimi (SCL)

• Horizontālā līnija
• Vertikālā līnija
• Horizontālā līnija un vertikālā līnija (Krustiņš)
• Visi stari ir izslēgti

Pieejamie režimi (SCL-D)

• Horizontālā līnija
• Vertikālā līnija
• Horizontālā līnija un vertikālā līnija (Krustiņš)
• Augšup un lejup vērsts punktveida stars
• Visa līnija un punkts
• Visi stari ir izslēgti

Indikatori (Skat. attēlu Ⓑ)

Elektroenergijas indikators — Vienmērīgi deg ZALĀ krāsā

- Barošana ir ieslēgta

Elektroenergijas indikators — Mirgo

SARKANĀ krāsā

• Zems bateriju lādiņš

Elektroenergijas indikators — Vienmērīgi deg

SARKANĀ krāsā

- Baterija ir jāuzlādē

Blokešanas indikators — Vienmērīgi deg SARKANĀ krāsā

• Stabilizers ir fiksēts
• Pašlimenošana ir izslēgta

Blokešanas indikators — Mirgo SARKANĀ krāsā

- Neatrodas kompensācijas diapazonā

Impulsu indikators — Vienmērīgi deg ZAŁĀ krāsā

- Impulsu režims ir ieslēgts (Var izmantot kopā ar detektoru)

Baterijas un bateriju uzlādes līmenis

Bateriju ievietošana/iznemšana (Skat. attēlu ©)

Lāzera ierīce

• Pagrieziet lāzes ierīci uz apakšu. Atveriet bateriju nodalījuma vāciņu, to nospiežot un izvelkot.
• levietojiet/iznemiet baterijas. levietojot baterijas lāzera ierīcē, pagrieziet tās pareizā virzienā.
• Aizveriet un fiksējiet bateriju nodalījuma vāciņu, iebīdot to atpakal vietā, līdz tas ir cieši aizvērts.

BRĪDINĀJUMS!

- Lai pareizi ievietotu baterijas, pievērsiet uzmanību atzīmēm (+) un (-) uz bateriju turētāja. Baterijām jābūt ar vienādiem raksturlielumiem. Vienlaikus neizmantojiet baterijas ar atšķirīgu uzlādes līmeni.

lestatīšana

Papildu piederumi montāžai

Trjkājis / Papildu stiprinājums (Skat. attēlu Ⓔ)

• Novietojiet trijkāji / papildu piederumu vietā, kurā to nevarēs nejauši izkustināt, netālu no mērāmās zonas centra.
• Pēc nepieciešamības iestatiet trijkāji / papildu piederumu. Adjust positioning to be sure tripod head / accessory mounting base is near horizontal.
• Lai uzstādīšana būtu vieglāka, noņemiet no lāzera ierīces kāju stiprinājumu.
• Piestipriniet lāzera ierīci pie trijkāja/pierīces, pabīdot uz augšu un pievelkot vidējo skrūvi (Var izmantot piederumus ar 1/4 vai 5/8 skrūves vītni).

BRĪDINĀJUMS!

- Neatstājiet lāzera ierīci uz šī piederuma bez uzraudzības, ja vidējā skrūve nav līdz galam pievilkta. Pretējā gadījumā lāzera ierīce var nokrist un gūt bojājumu.

PIEZIME.

• Uzliekot lāzera ierīci uz piederuma vai nonemot no piederuma, ieteicams lāzera ierīci vienmēr ar vienu roku atbalstīt.
• Pozicionējot virs mērka, daļēji pievelciet vidējo skrūvi, centrējiet lāzera ierīci un pēc tam pilnībā pievelciet.

Izmantošana

PIEZIME.

• Darbības laikā redzamās norādes skatiet sadaļā Indikatoru apraksti.
• Pirms lāzera ierīces izmantošanas vienmēr pārliecinieties, vai lāzera ierīce ir precīza.
• Manuālajā režīmā automatātiskā līmeņošana ir izslēgta. Nav garantēta stara precizitāte, un tas var neatrasties vienā līmenī.
• Lāzera ierīce norādīs, kad tā atradīsies ārpus kompensācijas diapazona. Skatiet sadaļu Indikatoru apraksti. Pārvietojiet lāzera ierīci, lai tā atrastos tuvāk līmenim.
• Kad lāzera ierīce netiek izmantota, neaizmirsiet to izslēgt un fiksēt stabilizatoru.

Barošanas avots

• Nospiediet ⏻, lai ieslēgtu lāzera ierīci.
- Lai izslēgtu lāzera ierīci, atkārtoti nospiediet , līdz izvēlēts izslēgts režīms, VAI nospiediet un pieturiet ⏻ ≥ 3 sekundes, lai no jebkura režīma izslēgtu lāzera ierīci.

Režims

- Atkārtoti nospiediet , lai pārskatītu pieejamos režīmus.

Pašlīmeņošana / Manuālais režīms

(Skat. attēlus Ⓕ un Ⓙ)

• Lai veiktu pašlīmeņošanu, lāzera ierīces stabilizatora fiksators nedrīkst atrasties fiksētā pozīcijā.
• Lāzera ierīci var izmantot ar stabilizatora fiksatoru fiksētā pozīcijā situācijās, kad nepieciešams lāzera ierīci novietot dažādos leņkos, lai projicētu taisnas līnijas vai punktus, kas neatrodas līmenī.

Impulsu režims (Skat. attēlu Ⓗ)

• Kad lāzera ierīce ir ieslēgta, nospiediet , lai ieslēgtu/izslēgtu impulsu režimu.
• Impulsu režims lauj ierici izmantot kopā ar lāzera detektoru.

Izmantošanas veidi

Svērtenis / Punkta pārnešana

• Ar vertikālo lāzera staru izveidojiet vertikālu atsauces projekciju.
• Izvietojiet vajadzīgo(-s) objektu(-s), līdz panākat izlīdzinājumu ar vertikālo atsauces projekciju, lai nodrošinātu, ka objekts(-i) ir novietots(-i) vertikāli.
• Izveidojiet 2 atsauces punktus, kuriem jābūt līmenī.
• Lāzera apakšējo vai augšējo staru nocentrējiet ar vienu no izveidotajiem atsauces punktiem.
• Pretējais(-ie) lāzera stars(-i) projicēs punktu taisnai svērteņa līnijai.
• Novietojiet vajadzīgo objektu, līdz lāzera stars ir izlīdzināts ar otru atsauces punktu, kuram jāatrodas uz vienas vertikālās līnijas ar jau izveidoto atsauces punktu.

(Tikai SCL-D):

Līmenis / Punkta pārnešana

• Ar horizontālo lāzera staru izveidojiet horizontālu atsauces projekciju.
• Novietojiet vajadzīgo(-s) objektu(-s), līdz tie ir saskaņoti ar horizontālo atsauces projekciju, lai nodrošinātu, ka objekts(-i) ir līmeņoti.

Taisnstūris

• Izmantojot vertikālo un horizontālo lāzera staru, izveidojiet punktu, kur krustojas 2 stari.
• Novietojiet vajadzīgo(-s) objektu(-s), līdz tie ir izlīdzināti ar vertikālo un horizontālo lāzera staru, lai nodrošinātu, ka objekts(-i) ir taisnā lenkī.

Impulsu režīms (Skat. attēlu Ⓗ)

- Iestatot lāzera ierīci impulsu režīmā ħauj izmantot izvēlētos lāzera detektorus.

Manuālais režīms (Skat. attēlus F un J)

- Atspējo pašlīmeņošanas funkciju un ľauj lāzera ierīcei projicēt nekustīgu lāzera staru jebkurā virzienā.

Precizitātes pārbaude un kalibrēšana

PIEZIME.

• Lāzera ierīces ir hermētiski noslēgtas un līdz norādītajām vērtībām kalibrētas rūpnīcā.
• Pirms pirmās izmantošanas reizes un pēc tam regulāri izmantošanas laikā ieteicams veikt kalibrēšanas pārbaudi.
• Lai garantētu lāzera ierīces precizitāti, it īpaši precīziem plānojumiem, regulāri to jāpārbauda.
• Pirms precizitātes pārbaudīšanas jāatver transportēšanas laikā izmantojamo fiksatoru, lai ierīce varētu pašlīmeņoties.

Līmeņrāža stara precizitāte

(Skat. attēlu K)

• Novietojiet lāzera ierīci ar ieslēgtu lāzeru, kā redzams attēlā. Krustojumā atzīmējiet punktu P _1 .
• ⑨ Pagrieziet lāzera ierīci par 180° un krustojumā atzīmējiet punktu P,
• Pārvietojiet lāzerā ierīci pie sienas un krustojumā atzīmējiet punktu P _3
• ^k Pagrieziet lāzera ierīci par 180° un krustojumā atzīmējiet punktu P _i .
• Izmēriet vertikālo attālumu starp P 1 un P 3' , lai iegūtu D 3 , un vertikālo attālumu starp P 2 un P 4 lai iegūtu D 4 .
• Aprēkiniet maksimālo nobīdes attālumu un salīdziniet ar D₃ un D₄ starpību, kā redzams vienādojumā.
• Ja summa nav mazāka par aprēkināto maksimālo nobīdes attālumu vai ir vienāda ar to, ierīce jānogādā atpaka! Stanley izplatītājam kalibrēšanai.

Maksimālais nobīdes attālums:

$$ \begin{array}{l} = 0, 2 \frac {\mathrm{mm}}{\mathrm{m}} \times \left(\mathrm{D} _ {1} \mathrm{m} - (2 \times \mathrm{D} _ {2} \mathrm{m})\right) \ = 0, 0 0 2 4 \frac {\text {collas}}{\text {pedas}} \times (D _ {1} \text {pēda} - (2 \times D _ {2} \text {pēdas})) \ \end{array} $$

Maksimums

Salīdzinājums: (Skat. attēlu _5 )

$$ D _ {3} - D _ {4} \leq \pm M a k s i m u m s $$

Piemērs:

• D_1 = 10 m, D_2 = 0.5 m
• D_3 = 0,4 mm
• D_4 = -0.6 mm
- 0,2 mm × (10 m - (2 × 0,5 m) = 1,8 mm (maksimālais nobīdes attālums)
- (0,4mm) - (-0,6mm) = 1,0mm
- 1,0 mm ≤ 1,8 mm (PAREIZI, ierīce ir kalibrācijas robežās)

Horizontālā stara precizitāte

(Skat. attēlu Ⓛ)

• Novietojiet lāzera ierīci ar ieslēgtu lāzeru, kā redzams attēlā. Vertikālo staru vērsiet uz pirmo stūri vai izvēlēto atsauces punktu. Izmēriet pusi no attāluma D, un atzīmējiet punktu P.
• L_2 Pagrieziet lāzera ierīci un izlīdziniet priekšējo vertikālo lāzera staru ar punktu P_1 . Atzīmējiet punktu P_2 , kur krustojas horizontālais un vertikālais lāzera stars.
• L3 Pagrieziet lāzera ierīci un vērsiet vertikālo staru uz otro stūri vai izvēlēto atsauces punktu. Atzīmējiet punktu P₃ tā, lai tas ir vertikāli un atrodas vienā līnijā ar punktiem P₁ un P₂.
• L4 Izmēriet vertikālo attālumu D₂ starp augstāko un zemāko punktu.
• Aprēkiniet maksimālo nobīdes attālumu un salīdziniet ar D2.
• Ja _2 Dnav mazāks par aprēkināto maksimālo nobīdes attālumu vai ir vienāds ar to, ierīce jānogādā atpaka! Stanley izplatītājam kalibrēšanai.

Maksimālais nobīdes attālums:

$$ \begin{array}{l} = 0, 2 \frac {\mathrm{mm}}{\mathrm{m}} \times D _ {1} \mathrm{m} \ \text { Maksimums } \ = 0, 0 0 2 4 \frac {\text { collas }}{\text { pédas }} \times D _ {1} \text { pédas } \ \end{array} $$

Salīdzinājums: (Skat. attēlu 4)

• D_1 = 5 m, D_2 = 0,65 mm
- 0,2 mm × 5 m = 1,0 mm (maksimālais nobīdes attālums)
- 0,65 mm ≤ 1,0 mm (PAREIZI, ierīce ir kalibrācijas robežās)

Vertikālā stara precizitāte

(Skat. attēlu Ⓜ)

• ^M_1 Izmēriet durvju aplodas vai atsauces punkta augstumu, lai iegūtu attālumu D 1 . Novietojiet lāzera ierīci ar ieslēgtu lāzeru. Vertikālo staru vērsiet uz durvju aplodu vai atsauces punktu. Atzīmējiet punktus P 1 , P 2 un P 3 , kā parādīts attēlā.
• M2 Pārvietojiet lāzera ierīci uz pretējo durvju aplodas vai atsauces punkta pusi un izlīdziniet vertikālo staru ar P₂ un P₃.
• ^M_3 Ižmēriet horizontālo attālumu starp P _1 un vertikālo staru no 2. izvietojuma.
• Aprēkiniet maksimālo nobīdes attālumu un salīdziniet ar D.
• Ja ^2 Dnav mazaks par aprēkināto maksimālo nobīdes attālumu vai ir vienāds ar to, ierīce jānogādā atpaka! Stanley izplatītājam kalibrēšanai.

Maksimālais nobīdes attālums:

$$ \begin{array}{l} = 0, 4 \frac {\mathrm{mm}}{\mathrm{m}} \times D _ {1} \mathrm{m} \ = 0, 0 0 4 8 \frac {\text { collas }}{\text { pédas }} \times D _ {1} \text { pěda } \ \end{array} $$

Maksimums

Salīdzinājums: (Skat. attēlu M₃)

• D_1 = 2 m, D_2 = 0.3 mm
- 0,4 mm × 2 m = 0,8 mm (maksimālais nobīdes attālums)
- 0,3 mm ≤ 0,8 mm (PAREIZI, ierīce ir kalibrācijas robežās)

Augšup un lejup vērstā stara precizitāte

(Tikai SCL-D / Skat. attēlu Ⓝ)

• Novietojiet lāzera ierīci ar ieslēgtu lāzeru, kā redzams attēlā. Izmēriet attālumus D₁ un D₂. Atzīmējiet punktus P₁ un P₂.
• ^N_2 Pagrieziet lāzera ierīci par 180°, saglabājot nemainīgu DD 1 and D 2 attālumu. Izlīdziniet lejup vērsto lāzera staru ar punktu ^2 P 2 . Atzīmējiet punktu P 3 .
  • N_3 Izmēriet attālumu D_3 starp punktiem P_3 un P_1
• Aprēkiniet maksimālo nobīdes attālumu un salīdziniet ar D₃.
• Ja _3 Dav mazāks par aprēkināto maksimālo nobīdes attālumu vai ir vienāds ar to, ierīce jānogādā atpakal Stanley izplatitājam kalibrēšanai.

Maksimālais nobīdes attālums:

$$ \begin{array}{l} = \left(D _ {1} m \times 0, 4 \frac {m m}{m}\right) + \left(D _ {2} m \times 0, 8 \frac {m m}{m}\right) \ \text { Maksimums } \ = \left(D _ {1} p \bar {e} d a \times 0, 0 0 4 8 \frac {\text {collas}}{\text {pedas}}\right) + \left(D _ {2} p \bar {e} d a s \right. \ \times 0, 0 0 9 6 \frac {\text {collas}}{\text {pedas}}) \ \end{array} $$

Salīdzinājums: (Skat. attēlu N₃)

$$ D _ {3} \leq M a k s i m u m s $$

Piemērs:

• D_1 = 3 m, D_2 = 1 m, D_3 = 1,5 m
- (3 m x 0,4 ) + (1 m x 0,8 ) = 2,0 mm (maksimālais nobīdes attālums)

- 1.5 mm ≤ 2,0 mm (PAREIZI, ierīce ir kalibrācijas robežās)

Specifikācijas

Lāzera ierīce

	SCL SCL-D
Līmeņošanas precizitāte: ≤ 3 mm / 15 m
Horizontālā/vertikālā precizitāte ≤ 3 mm / 15 m
Augšup vērstā stara precizitāte: ≤ 3 m
Lejup vērstā stara precizitāte: ≤ 6 mm
Kompensācijas diapazons: pašlīmeņošanas diapazons līdz ± 4°
Darba attālums:
Līnija: ≥ 10 m ≥ 15 m
ar lāzera detektoru: ≥ 25 m ≥ 50 m
Punkts: ≥ 30 m
Lāzera klase: 2. klase (EN60825-1)
Lāzera vilņa garums 635 nm ± 5 nm
Darbības laiks: ≥ 18 stundas (sārma) ≥ 10 stundas (sārma)
Barošanas avots: 3 x “AA” baterijas
Aizsardzības klase: IP54
Darba temperatūras diapazons:	no -10°C līdz +50°C
Uzglabāšanas temperatūras diapazons:	no -25°C līdz +70°C
