MANUAL DE UTILIZARE SCL STANLEY

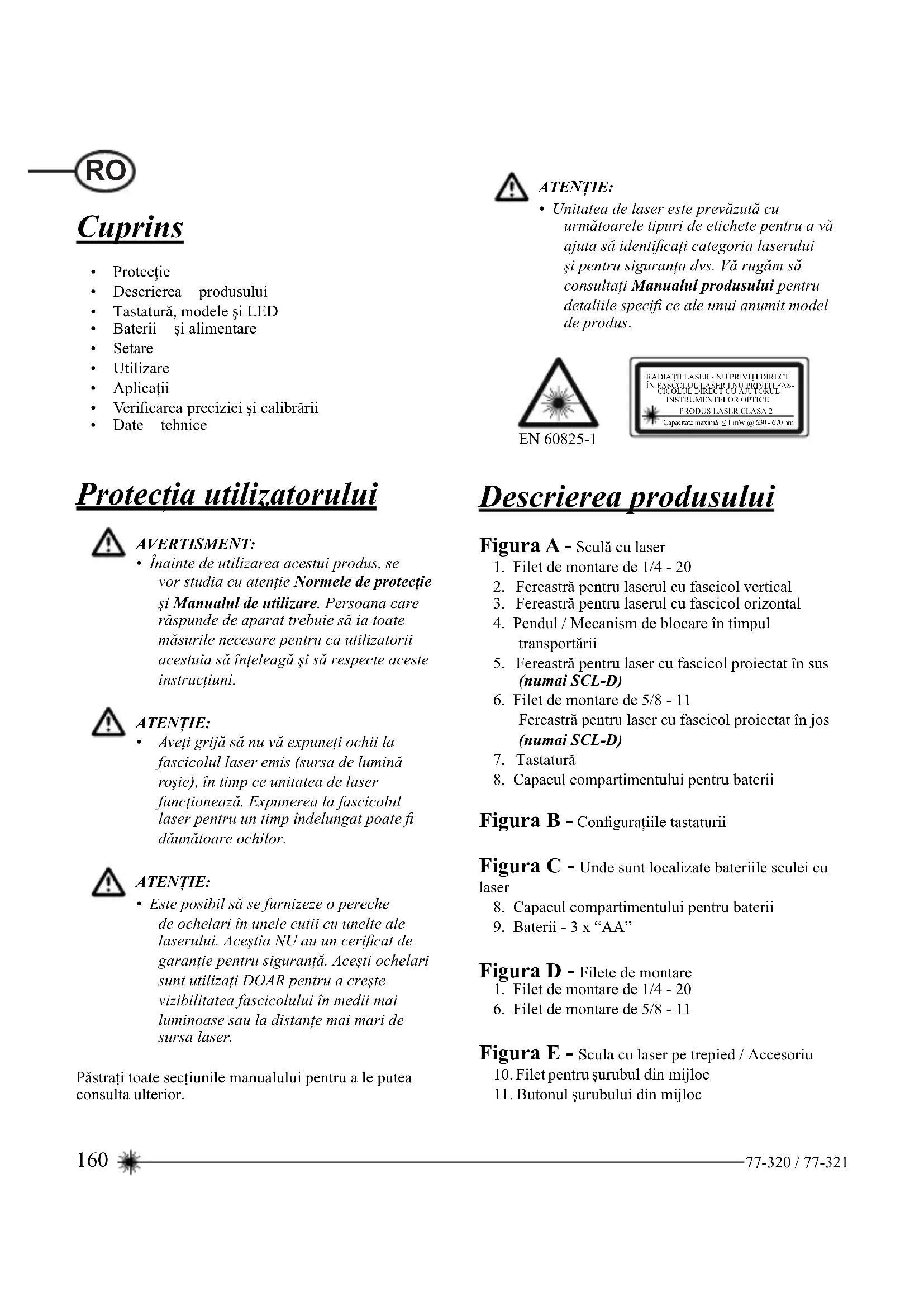

Capacitate maximă ≤ 1 mW @ 630 - 670 nm Descrierea produsului Figura A - Sculă cu laser

1. Filet de montare de 1/4 - 20

2. Fereastră pentru laserul cu fascicol vertical

3. Fereastră pentru laserul cu fascicol orizontal

4. Pendul / Mecanism de blocare în timpul

5. Fereastră pentru laser cu fascicol proiectat în sus

Fereastră pentru laser cu fascicol proiectat în jos (numai SCL-D)

8. Capacul compartimentului pentru baterii

Figura B - Confi guraţiile tastaturii Figura C - Unde sunt localizate bateriile sculei cu laser

8. Capacul compartimentului pentru baterii

10. Filet pentru şurubul din mijloc

11. Butonul şurubului din mijloc

• Descrierea produsului

• Tastatură, modele şi LED

• Baterii şi alimentare

• Verifi carea preciziei şi calibrării

Protecţia utilizatorului AVERTISMENT:

• Înainte de utilizarea acestui produs, se vor studia cu atenţie Normele de protecţie şi Manualul de utilizare. Persoana care răspunde de aparat trebuie să ia toate măsurile necesare pentru ca utilizatorii acestuia să înţeleagă şi să respecte aceste instrucţiuni. ATENŢIE:

• Aveţi grijă să nu vă expuneţi ochii la fascicolul laser emis (sursa de lumină roşie), în timp ce unitatea de laser funcţionează. Expunerea la fascicolul laser pentru un timp îndelungat poate fi dăunătoare ochilor. ATENŢIE:

• Este posibil să se furnizeze o pereche de ochelari în unele cutii cu unelte ale laserului. Aceştia NU au un cerifi cat de garanţie pentru siguranţă. Aceşti ochelari sunt utilizaţi DOAR pentru a creşte vizibilitatea fascicolului în medii mai luminoase sau la distanţe mai mari de sursa laser. Păstraţi toate secţiunile manualului pentru a le putea consulta ulterior. ATENŢIE:

• Unitatea de laser este prevăzută cu următoarele tipuri de etichete pentru a vă ajuta să identifi caţi categoria laserului şi pentru siguranţa dvs. Vă rugăm să consultaţi Manualul produsului pentru detaliile specifi ce ale unui anumit model de produs.161 77-320 / 77-321 Figura F - Pendul / Poziţiile mecanismului de blocare în timpul transportării Figura G - Modele de laser Figura H - Mod de funcţionare prin impulsuri Figura J - Mod de funcţionare manual Figura K - Precizia fascicolului de aliniere Figura L - Precizia fascicolului orizontal Figura L - Precizia fascicolului orizontal Figura N - Precizia fascicolelor proiectate în sus şi în jos Tastatură, modele şi LED Tastaturi (Vezi fi gura

Buton pentru pornire / oprire ON/OFF Tastă pentru pornire / oprire ON/OFF în modul de funcţionare prin impulsuri Modele (Vezi fi gura

• Linia orizontală şi linia verticală (în cruce)

• Linia orizontală şi linia verticală (în cruce)

• Fascicole cu puncte proiectate în sus şi în jos

• Numai linie şi punct

LED-ul de alimentare - luminează continuu VERDE

• Alimentarea este pornită LED-ul de alimentare - se aprinde intermitent ROŞU

• Bateria se descarcă LED-ul de alimentare - luminează continuu ROŞU

• Bateria trebuie reîncărcată LED-ul de blocare - luminează continuu ROŞU

• Mecanismul de blocare a pendulului este ACTIVAT

• Autonivelarea este OPRITĂ LED-ul de blocare - luminează intermitent ROŞU

• În afara ariei de compensare LED-ul care indică modul de funcţionare prin impulsuri - luminează continuu VERDE

• Modul de funcţionare prin impulsuri este ACTIVAT (Poate fi utilizat cu detector)162 77-320 / 77-321 Baterii şi alimentare Instalarea / Îndepărtarea bateriilor (Vezi fi gura

• Întoarceţi scula cu laser cu fundul în sus. Se deschide compartimentul pentru baterii apăsând şi culisând spre exterior capacul.

• Se instalează / îndepărtează bateriile. Poziţionaţi corect bateriile atunci când le introduceţi în unitatea laser.

• Se închide şi se blochează capacul de la compartimentul de baterii prin culisare spre interior până când este închis complet. AVERTISMENT:

• Pentru a introduce corect bateriile, verifi caţi cu grijă polaritatea + / - arătată în carcasa acestora. Bateriile trebuie să fi e de acelaşi tip şi capacitate. Nu folosiţi o combinaţie de baterii cu un grad diferit de încărcare. Setare Montarea pe suporturi Montarea trepiedului / suporturilor (Vezi fi gura

• Poziţionaţi trepiedul / suportul pe o suprafaţă unde nu poate fi perturbat cu uşurinţă şi aproape de centrul zonei care va fi măsurată.

• Setaţi trepiedul / suportul după caz. Reglaţi poziţia astfel încât baza de montare a capului trepiedului / suportului să fi e aproape orizontală.

• Îndepărtaţi accesoriul pentru picior de la scula cu laser pentru o montare mai uşoară.

• Montaţi scula cu laser pe trepied / suport prin împingerea în sus a şurubului din mijloc şi strângere (Pot fi folosite suporturi fi e cu şurub cu fi let de 1/4, fi e de 5/8). ATENŢIE:

• A nu se lăsa nesupravegheată scula cu laser pe un suport dacă şurubul din mijloc nu este strâns complet. Dacă lăsaţi scula nesupravegheată, aceasta poate să cadă şi să sufere eventuale defecţiuni. REŢINEŢI:

• Ca bună practică, este recomandabil să sprijiniţi întotdeauna scula cu laser cu o mână atunci când o montaţi sau o demontaţi dintr-un suport.

• Dacă poziţionaţi peste o ţintă, strângeţi parţial şurubul din mijloc, aliniaţi scula cu laser şi apoi strângeţi complet. Utilizare REŢINEŢI:

• Vezi Descrierile LED pentru indicaţii pe parcursul funcţionării.

• Înainte de a utiliza unitatea laser, verifi caţi întotdeauna că funcţionează cu precizie.

• În modul de funcţionare manuală, funcţia de autoreglare este OPRITĂ. Nu se garanteaza că precizia fascicolului este la nivel.

• Unitatea laser va indica dacă se afl ă în afara ariei de compensare. Consultaţi Descrierile LED. Se repoziţionează unitatea laser astfel încât să fi e mai aproape de nivel.

• Când nu este în funcţiune, asiguraţi-vă că scula cu laser este ORPITĂ şi că mecanismul de blocare a pendulului este în poziţua blocat. Alimentare

• Apăsaţi pentru a PORNI scula cu laser.

• Pentru OPRIREA sculei cu laser, apăsaţi în mod repetat până când se selectează modul OPRIT SAU apăsaţi şi ţineţi apăsat timp de ≥ 3 secunde pentru OPRIREA sculei cu laser în orice mod de funcţionare. Mod

• Apăsaţi în mod repetat pentru navigarea prin modurile disponibile. Autonivelare / Mod de funcţionare manuală (Vezi fi gurile

• Mecanismul de blocare a pendulului de la scula cu laser trebuie să fi e mutat în poziţia blocat pentru a permite autonivelarea.

• Scula cu laser poate fi folosită cu mecanismul de blocare a pendulului în poziţia blocat atunci când este necesară poziţionarea sculei cu laser în163 77-320 / 77-321 unghiuri variate faţă de linii sau puncte nenivelate de proiecţie. Mod de funcţionare prin impulsuri (Vezi fi gura

• Când scula cu laser este PORNITĂ, apăsaţi pentru PORNIREA / OPRIREA modului de funcţionare prin impulsuri.

• Modul de funcţionare prin impulsuri permite utilizarea unui detector de laser. Aplicaţii Verticală / Transferarea punctului

• Folosind fascicolul laser vertical, fi xaţi un plan de referinţă vertical.

• Poziţionaţi obiectul(obiectele) dorit(e) până când este(sunt) aliniate cu planul de referinţă vertical, asigurându-vă astfel că obiectul(obiectele) este(sunt) poziţionat(e) vertical. (numai SCL-D):

• Se stabilesc 2 puncte referinţă care trebuie să fi e poziţionate vertical.

• Se aliniază cu un punct de referinţă fi e fascicolul laser proiectat în jos, fi e fascicolele proiectate în cruce din partea de sus.

• Fasciolul(fascicolele) laser opus(e) va proiecta un punct pe verticală.

• Se poziţionează obiectul dorit până când fascicolul laser este aliniat cu al doilea punct de referinţă care trebuie să fi e vertical pe punctul de referinţă stabilit. La nivel / Transferarea punctului

• Folosind fascicolul laser orizontal, fi xaţi un plan de referinţă orizontal.

• Poziţionaţi obiectul(obiectele) dorit(dorite) până când este(sunt) aliniat(e) cu planul de referinţă orizontal pentru a vă asigura că obiectul(obiectele) sunt la nivel. Încadrare

• Folosind fascicolele laser verticale şi orizontale stabiliţi un punct unde cele 2 fascicole se intersectează.

• Poziţionaţi obiectul(obiectele) dorit(e) până când este(sunt) aliniate atât cu fascicolele de laser verticale cât şi cu cele orizontale astfel încât obiectul(obiectele) să fi e încadrat(e). Mod de funcţionare prin impulsuri (Vezi fi gura

• Selectarea modului de funcţionare prin impulsuri a sculei cu laser permite utilizarea detectorilor laser opţionali. Modul de funcţionare manuală (Vezi fi gura

• Dezactivează funcţia de autonivelare şi permite unităţii laser să proiecteze un fascicol infl exibil în orice direcţie. Verifi carea preciziei şi calibrării REŢINEŢI:

• Unităţile laser sunt sigilate şi calibrate din fabrică la valorile precise specifi cate.

• Se recomandă efectuarea verifi cării de calibrare înainte de prima utilizare şi apoi periodic în timpul utilizării viitoare.

• Unitatea laser trebuie verifi cată cu regularitate pentru a se asigura acurateţea acesteia, mai ales pentru poziţionări precise.

• Mecanismul de blocare în timpul transportării trebuie să fi e în poziţia blocat pentru a permite autonivelarea sculei cu laser înainte de verifi carea preciziei.164 77-320 / 77-321

• Precizia fascicolului de aliniere (Vezi fi gura

Aşezaţi scula cu laser după cum se arată în imagine, cu laserul PORNIT. Se marchează punctul

Se roteşte unitatea laser la 180° şi se marchează punctul P

Se mută unitatea laser aproape de zid şi se marchează punctul P

Se roteşte unitatea laser la 180° şi se marchează punctul P

Se măsoară distanţa verticală dintre punctele P

şi distanţa verticală dintre punctele P

• Se calculează distanţa maximă permisă de deviaţie remanentă şi se compară cu diferenţa dintre D

după cum se arată în ecuaţie.

• Dacă suma nu este mai mică decât sau egală cu distanţa de deviaţie remanentă maximă calculată, scula trebuie returnată furnizorului d-voastră de produse marca Stanley pentru calibrare. Distanţa maximă de deviaţie remanentă: = 0,2

x (10 m - (2 x 0.5 m) = 1.8 mm (distanţa de deviaţie remanentă maximă)

• (0.4 mm) - (- 0.6 mm) = 1.0 mm

• 1,0 mm ≤ 1,8 mm (CORECT, scula se încadrează în parametrii de calibrare) Precizia fascicolului orizontal (Vezi fi gura

Aşezaţi scula cu laser după cum se arată în imagine, cu laserul PORNIT. Îndreptaţi fascicolul vertical spre primul colţ sau spre un punct de referinţă stabilit. Se măsoară jumătate din distanţa D

şi se marchează punctul P

Se roteşte unitatea laser şi se aliniază fascicolul laser vertical frontal cu punctul P

. Punctul de intersecţie a fascicolului laser orizontal cu cel vertical se marchează ca fi ind punctul P

Rotiţi scula laser şi îndreptaţi fascicolul vertical spre al doilea colţ sau spre un punct de referinţă stabilit. Se marchează punctul P

astfel încât acesta să fi e aliniat pe verticală cu punctele P

Se măsoară distanţa verticală D

dintre punctul cel mai înalt şi cel mai de jos.

• Se calculează distanţa maximă permisă de deviaţie remanentă şi se compară cu D2 .

nu este mai mic decât sau egal cu distanţa de deviaţie remanentă maximă calculată, scula trebuie returnată furnizorului d-voastră de produse marca Stanley pentru calibrare. Distanţa maximă de deviaţie remanentă: = 0,2

x 5 m = 1.0 mm (distanţa de deviaţie remanentă maximă)

• 0.65 mm ≤ 1.0 mm (CORECT, unitatea se afl ă în parametrii de calibrare)165 77-320 / 77-321 Precizia fascicolului vertical (Vezi fi gura

Se măsoară înălţimea tocului de uşă vertical sau a punctului de referinţă pentru a obţine distanţa D

Aşezaţi scula cu laser după cum se arată în imagine, cu laserul PORNIT. Îndreptaţi fascicolul vertical către tocul vertical al uşii sau către punctul de referinţă. Se marchează punctele P

după cum se arată în imagine.

Se mută scula laser opus faţă de tocul de uşă vertical sau faţă de punctul de referinţă şi se aliniază fascicolul vertical cu P

Se măsoară distanţele orizontale dintre P

fascicolul vertical din a doua locaţie.

• Se calculează distanţa maximă permisă de deviaţie remanentă şi se compară cu D

nu este mai mic decât sau egal cu distanţa de deviaţie remanentă maximă calculată, scula trebuie returnată furnizorului d-voastră de produse marca Stanley pentru calibrare. Distanţa maximă de deviaţie remanentă: = 0,4

x 2 m = 0,8 mm (distanţa de deviaţie remanentă maximă)

• 0.3 mm ≤ 0.8 mm (CORECT, unitatea se afl ă în parametrii de calibrare) Precizia fascicolelor proiectate în sus şi în jos (Numai SCL-D / Vezi fi gura

Aşezaţi unitatea laser după cum se arată în imagine, cu laserul PORNIT. Se măsoară distanţele

. Aceste puncte se marchează cu P

Se roteşte unitatea laser la 180° păstrând aceleaşi distanţe pentru D

. Se aliniază fascicolul laser proiectat în jos cu punctul P

. Acest punct se marchează cu P

Se măsoară distanţa D

• Se calculează distanţa maximă permisă de deviaţie remanentă şi se compară cu D

nu este mai mic decât sau egal cu distanţa de deviaţie remanentă maximă calculată, scula trebuie returnată furnizorului d-voastră de produse marca Stanley pentru calibrare. Distanţa maximă de deviaţie remanentă: = (D

) = 2.0 mm (distanţa de deviaţie remanentă maximă)

• 1.5 mm ≤ 2.0 mm (CORECT, unitatea se afl ă în parametrii de calibrare)166 77-320 / 77-321 Date tehnice Sculă cu laser SCL SCL-D Precizia de nivelare: ≤ 3 mm / 15 m Precizia orizontală / verticală≤ 3 mm / 15 m Precizia fascicolului proiectat în sus: ≤ 3 mm / 15 m Precizia fascicolului proiectat în jos: ≤ 6 mm / 15 m Raza de compensare: Autonivelare la ±4° Distanţa de operare: Linie: ≥ 10 m ≥ 15 m cu detector de laser: ≥ 25 m ≥ 50 m Punct: ≥ 30 m Clasa laserului: Clasa 2 (EN60825-1) Lungimea de undă a laserului: 635 nm ± 5 nm Timpul de funcţionare: ≥ 18 ore (alkalin) ≥ 10 ore (alkalin) Alimentare: 3 x baterii “AA” Categoria rezistenţei împotriva infi ltraţiilor (IP): IP54 (categorie de rezistenţă împotriva infi ltraţiilor) Temperatura de funcţionare: -10° C - +50° C Temperatura de depozitare: -25° C - +70° C167 77-320 / 77-321 Note168 77-320 / 77-321 EN 60825-1 LASERKIIRGUS – ÄRGE
