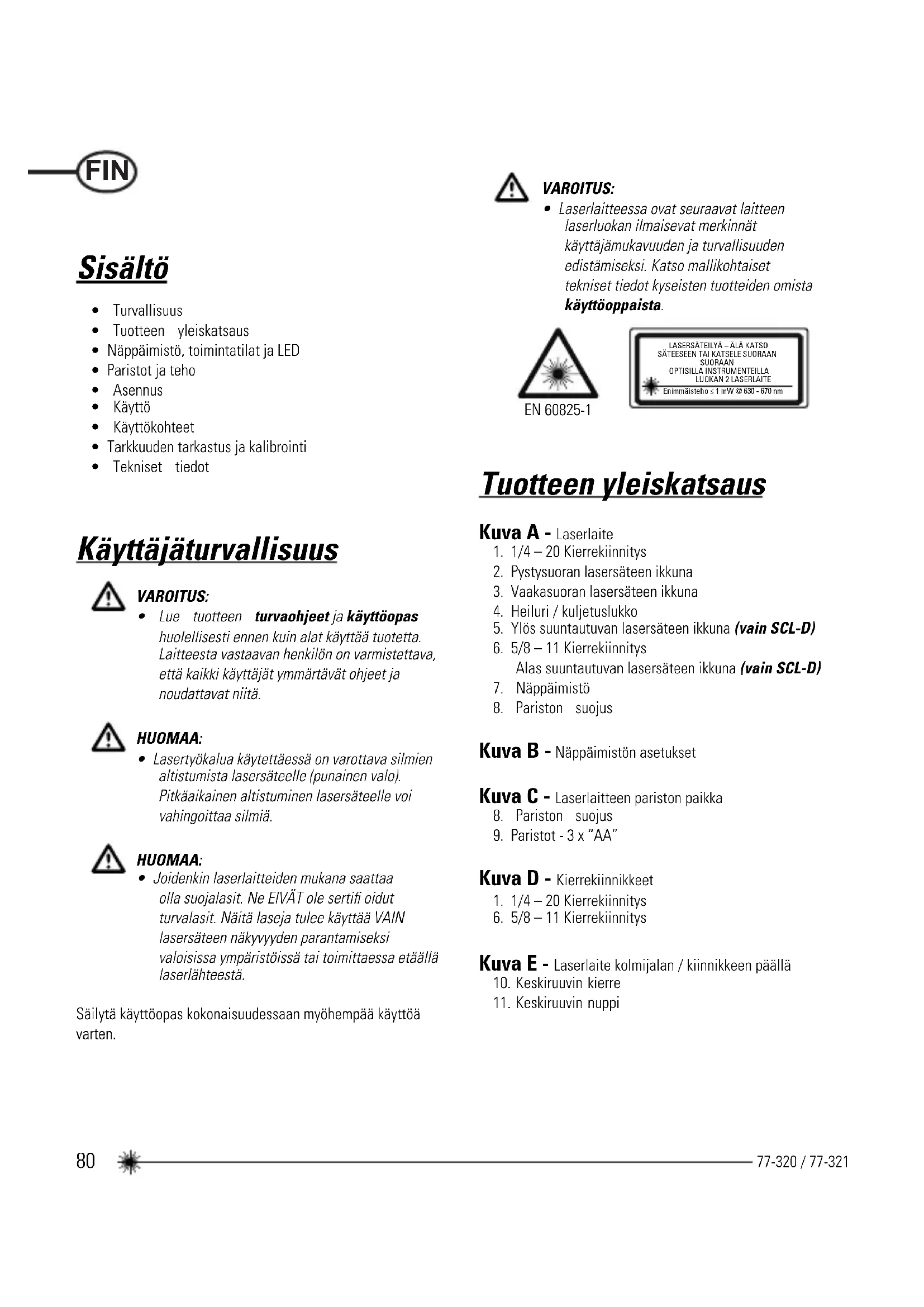

KÄYTTÖOHJE SCL STANLEY

• Turvallisuus
  • Tuotteen yleiskatsaus
  • Näppäimistö, toimintatilat ja LED
• Paristot ja teho
• Asennus
• Käyttö
• Käyttökohteet
  • Tarkkuuden tarkastus ja kalibrointi
• Tekniset tiedot

Käyttäjäturvallisuus

VAROITUS:

- Lue tuotteen turvaohjeet ja käyttöopas huolellisesti ennen kuin alat käyttää tuotetta. Laitteesta vastaavan henkilön on varmistettava, että kaikki käyttäjät ymmärtävät ohjeet ja noudattavat niitä.

HUOMAA:

- Lasertyökalua käytettäessä on varottava silmien altistumista lasersäteelle (punainen valo). Pitkäaikainen altistuminen lasersäteelle voi vahingoittaa silmiä.

HUOMAA:

- Joidenkin laserlaitteiden mukana saattaa olla suojalasit. Ne EIVÄT ole sertifi oidut turvalasit. Näitä laseja tulee käyttää VAIN lasersäteen näkyvyyden parantamiseksi valoisissa ympäristöissä tai toimittaessa etäällä laserlähteestä.

Säilytä käyttöopas kokonaisuudessaan myöhempää käyttöä varten.

VAROITUS:

- Laserlaitteessa ovat seuraavat laitteen laserluokan ilmaisevat merkinnät käyttäjämukavuuden ja turvallisuuden edistämiseksi. Katso mallikohtaiset tekniset tiedot kyseisten tuotteiden omista käyttöoppaista.

EN 60825-1

LASERSÄTEILYÄ - ÄLÄ KATSO SÄTEESEEN TAI KATSELE SUORAAN SUORAAN OPTISILLA INSTRUMENTEILLA LUOKAN 2 LASERLAITE Enimmäisteho < 1 mW @ 630 - 670 nm

Tuotteen yleiskatsaus

Kuva A - Laserlaite

1. 1/4 - 20 Kierrekiinnitys
2. Pystysuoran lasersäteen ikkuna
3. Vaakasuoran lasersäteen ikkuna
4. Heiluri / kuljetuslukko
5. Ylös suuntautuvan lasersäteen ikkuna (vain SCL-D)
6. 5/8 – 11 Kierrekiinnitys Alas suuntautuvan lasersäteen ikkuna (vain SCL-D)
7. Näppäimistö
8. Pariston suojus

Kuva B - Näppäimistön asetukset

Kuva C - Laserlaitteen pariston paikka

1. Pariston suojus
2. Paristot - 3 x "AA"

Kuva D - Kierrekiinnikkeet

1. 1/4 – 20 Kierrekiinnitys
2. 5/8 - 11 Kierrekiinnitys

Kuva E - Laserlaite kolmijalan / kiinnikkeen päällä

1. Keskiruuvin kierre
2. Keskiruvin nuppi

Kuva F - Heilurin / kuljetuslukon paikat

Kuva G - Lasertilat

Kuva H - Pulssitila

Kuva J - Manuaalinen tila

Kuva K - Vaakatasosäteen tarkkuus

Kuva L - Vaakasuoran säteen tarkkuus

Kuva M - Pystysuoran säteen tarkkuus

Kuva N - Ylös ja alas suuntautuvan säteen tarkkuus

Näppäimistö, toimintatilat ja LED

Näppäimistöt (Katso kuva Ⓑ)

Virta PÄÄLLE/POIS -näppäin

Pulssitila PÄÄLLE/POIS -näppäin

Tilat (Katso kuva G)

Käytettävissä olevat tilat (SCL)

• Vaakasuora viiva
• Pystysuora viiva
• Vaakasuora viiva ja pystysuora viiva (risti)
- Kaikki säteet POIS

Käytettävissä olevat tilat (SCL-D)

• Vaakasuora viiva
• Pystysuora viiva
• Vaakasuora viiva ja pystysuora viiva (risti)
- Ylös ja alas suuntautuva pistesäde
- Kokoviiva ja piste
- Kaikki säteet POIS

LEDit (Katso kuva B)

Virta-LED - jatkuva VIHREÄ

• Virta on PÄÄLLÄ

Virta-LED - vilkkuva PUNAINEN

• Paristo tyhjentymässä

Virta-LED - jatkuva PUNAINEN

Lukko-LED - jatkuva PUNAINEN

• Heilurin lukko on PÄÄLLÄ

Lukko-LED - vilkkuva PUNAINEN

• Kompensaatioalueen ulkopuolella

Pulssi-LED - jatkuva VIHREÄ

- Pulssitila on PÄÄLLÄ

(Voidaan käyttää tunnistimen kanssa)

Paristot ja teho

Paristojen asennus / poisto

(Katso kuva ©)

Laserlaite

• Käännä laserlaite ylösalaisin. Avaa paristokotelon suojus painamalla ja liu'uttamalla irti.
• Asenna / poista paristot. Aseta paristot oikeaan suuntaan, kun laitat ne laserlaitteeseen.
• Sulje ja lukitse paristolokeron suojus liu'uttamalla se pitävästi paikalleen.

VAROITUS:

- Kiinnitä huomiota paristokotelossa oleviin merkkeihin (+ ja -) varmistaaksesi, että paristot asetetaan oikein. Paristojen on oltava samantyyppisiä ja niiden varaustilan on oltava sama. Älä käytä samaan aikaan paristoja, joilla on eri varaustila.

Asennus

Asennus lisävarusteisiin

Kolmijalan / lisävarusteen kiinnike (Katso kuva Ⓔ)

• Aseta kolmijalka / lisävaruste paikkaan, missä sen asento ei muutu helposti. Paikan on sijaittava lähellä mitattavaa aluetta.
• Aseta kolmijalka / lisävaruste tarpeen mukaan. Säädä asentoa siten, että kolmijalan pää / lisävarusteen alusta asettuu lähes vaakasuoraan.
• Irrota jalan kiinnike laserlaitteesta asennuksen helpottamiseksi.
• Asenna laserlaite kolmijalkaan / lisävarusteeseen painamalla keskiruuvi ylös ja kiristä. (Voidaan käyttää joko 1/4- tai 5/8-kierreruuvilla varustettuja lisävarusteita).

HUOMAA:

- Älä jätä laserlaitetta lisävarusteen päälle kiristämättä ensin keskiruuvia. Jos tätä ei huomioida, laserlaite voi pudota ja vioittua.

HUOMAUTUS:

• On suositeltavaa tukea laserlaitetta toisella kädellä, kun se asetetaan lisävarusteeseen tai irrotetaan siitä.
• Jos asemoit laitteen kohteen yläpuolelle, kiristä keskiruuvi ensin osittain, kohdista laserlaite ja kiristä sitten kokonaan.

Käyttö

HUOMAUTUS:

• Katso käytön aikaiset ilmaisimet LED-valojen kuvauksista.
• Tarkista laserlaitteen tarkkuus aina ennen laserlaitteen käyttöä.
• Manuaalisessa tilassa itsevaaitus on POIS päältä. Lasersäteen vaaitus ei ole taattu.
• Laserlaite ilmaisee, kun se on kompensaatioalueen ulkopuolella. Katso LED-valojen kuvaukset. Aseta laserlaite vaakasuorempaan asentoon.
• Jos laserlaitetta ei käytetä, varmista, että sen virta kytketään POIS, ja aseta heilurin lukko lukitusasentoon.

Virta

- Paina

kytkeäksesi laserlaitteen PÄÄLLE.

- Kun haluat kytkeä laserlaitteen POIS, paina

, kunnes POIS-tila on valittu TAI paina ja pidä sitä painettuna ≥ 3 kytkeäksesi laserlaitteen POIS missä tahansa tilassa.

Tila

- Paina toistuvasti selataksesi käytettävissä olevia tiloja.

Itsevaaitus / manuaalinen tila

(Katso kuvat Ⓗ ja Ⓛ)

• Laserlaitteen heilurin lukko on kytkettävä auki-asentoon itsevaaituksen mahdollistamiseksi.
• Laserlaitetta voidaan käyttää heilurin lukon ollessa lukitusasennossa, kun laserlaite on asemoitava erilaisiin kulmiin ei-tasattujen suorien linjojen tai pisteiden heijastamiseksi.

Pulssitila (Katso kuva H)

• Kun laserlaite on kytketty PÄÄLLE, paina kytkeäksesi pulssitilan PÄÄLLE/POIS.
• Pulssitilan avulla voidaan käyttää laserilmaisinta.

Käyttökohteet

Pystysuora / pisteen siirto

• Määritä pystysuoralla lasersäteellä pystysuora viitepinta.
• Varmista haluamasi esineen pystysuoruus asemoimalla esine niin, että se on pystysuoran viitepinnan suuntainen.

(Vain SCL-D):

• Määritä 2 viitepistettä, joiden on oltava pystysuorassa.
• Kohdista joko alas suuntautuva lasersäde tai ylös suuntautuva lasersäde asetettuun viitepisteseen.
• Vastakkaiset lasersäteet heijastuvat pisteeseen, joka on luotisuorassa.
• Asemoi haluamasi esine niin, että lasersäde linjautuu toiseen viitepisteeseen, jonka on oltava olla luotisuorassa asetettuun viitepisteeseen nähden.

Vaakasuora / pisteen siirto

• Määritä vaakasuoralla lasersäteellä vaakasuora viitepinta.
• Varmista haluamasi esineen vaakasuoruus asemoimalla esine niin, että se on vaakasuoran viitepinnan suuntainen.

Suorakulma

• Määritä pysty- että vaakasuorilla lasersäteillä 2 säteen risteyskohta.
• Varmista haluamasi esineen suorakulmainen sijainti asemoimalla esine niin, että se on sekä pysty- että vaakasuoran lasersäteen suuntainen.

Pulssitila (Katso kuva Ⓗ)

- Kun laserlaite asetetaan pulssitilaan, voidaan käyttää valinnaisia laserilmaisimia.

Manuaalinen tila (Katso kuvat F ja J)

- Poistaa itsevaaituksen käytöstä ja antaa laserlaitteelle mahdollisuuden heijastaa jäykän lasersäteen missä asennossa tahansa.

Tarkkuuden tarkastus ja kalibrointi

HUOMAUTUS:

• Laserlaitteet on suljettu ja kalibroitu tehtaalla teknisissä tiedoissa määritettyihin tarkkuuksiin.
• On suositeltavaa tarkastaa kalibrointi ennen laitteen ensimmäistä käyttökertaa ja toistaa tämä tarkastus aika-ajoin.
• Laserlaite on tarkastettava säännöllisesti tarkkuuden - erityisesti suuren tarkkuuden asetuksen - varmistamiseksi.
• Kuljetuslukon on oltava auki-asennossa laserlaitteen itsevaaituksen mahdollistamiseksi ennen tarkkuuden tarkastusta.

Vaakatasosäteen tarkkuus

(Katso kuva K)

• Aseta laserlaite kuvan mukaisesti laser PÄÄLLÄ. Merkitse risteyskohtaan piste P.
• Käännä laserlaitetta 180° ja merkitse risteyskohtaan piste P _z
• Siirrä laserlaite seinän lähelle ja merkitse risteyskohtaan piste P_3 .
• Käännä laserlaitetta 180° ja merkitse risteyskohtaan piste P _4 .
• _5 Mittaa pystysuuntainen etäisyys pisteiden P_1 ja P_3 väliltä saadaksesi etäisyyden D_3 ja pisteiden P_2 ja P_4 väliltä saadaksesi etäisyyden D_4 .
• Laske enimmäispoikkeama ja vertaa sitä D 3 :n ja D 4 :n erotukseen, kuten yhtälöstä näkyy.
• Jos summa ei ole pienempi tai yhtä suuri kuin laskettu enimmäispoikkeama, laite täytyy palauttaa Stanley-jälleenmyyyjälle kalibroitavaksi.

Enimmäispoikkeama:

Enintään

Vertaa: (Katso kuva ^K_5 )

$$ D _ {3} - D _ {4} \leq \pm m a k s i m i $$

Esimerkki:

• D_1 = 10m, D_2 = 0.5m
• D_3 = 0.4 ~mm
• D_4 = -0.6 ~mm
• 0,2 mm /m x (10 m - (2 x 0,5 m) = 1,8 mm (etäisyyden enimmäispoikkeama)

• (0,4 mm) - (-0,6 mm) = 1,0 mm

- 1,0 mm ≤ 1,8 mm (OIKEIN, laite on kalibrointirajoissa)

Vaakasuoran säteen tarkkuus

(Katso kuva L)

• Aseta laserlaite kuvan mukaisesti laser PÄÄLLÄ. Kohdista pystysuora säde kohti ensimmäistä nurkkaa tai asetettua viitepistettä. Mittaa puolet etäisyydestä D₁ ja merkitse piste P₁.
• L_2 Käännä laserlaitetta ja kohdista pystysuora etulasersäde pisteeseen P_1 . Merkitse piste P_2 , jossa vaakasuora säde ja pystysuora säde risteävät.
• L3 Käännä laserlaitetta ja kohdista pystysuora säde kohti toista nurkkaa tai asetettua viitepistettä. Merkitse piste P3 siten, että se on pystysuorassa linjassa pisteiden P1 ja P2 kanssa.
• Mittaa korkeimman ja matalimman pisteen välinen pystysuuntainen etäisyys D _2 .
• Laske enimmäispoikkeama ja vertaa D2:een.
• Jos Dei ole pienempi tai yhtä suuri kuin laskettu enimmäispoikkeama, laite täytyy palauttaa Stanleyjälleenmyyyjälle kalibroitavaksi.

Enimmäispoikkeama:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times D _ {1} m \ E n i n t ä ä n \ = 0, 0 0 2 4 \frac {t u u m a a}{j a l k a a} \times D _ {1} j a l k a a \ \end{array} $$

Vertaa: (Katso kuva ④)

$$ D _ {2} \leq m a k s i m i $$

Esimerkki:

• D_1 = 5m, D_2 = 0.65mm
• 0,2 mm / m x 5 m = 1,0 mm (etäisyyden enimmäispoikkeama)
• 0,65 mm ≤ 1,0 mm (OIKEIN, laite on kalibrointirajoissa)

Pystysuoran säteen tarkkuus

(Katso kuva M)

• Mittaa oven kamanan tai viitepisteen korkeus, jotta saat etäisyyden D 1 . Aseta laserlaite kuvan mukaisesti laser PÄÄLLÄ. Kohdista pystysuora säde oven kamanaan tai viitepisteeseen. Merkitse pisteet P 1 , P 2 ja P 3 kuvan mukaisesti.
• Siirrä laserlaite oven kamanan tai viitepisteen toiselle puolelle ja kohdista sama pystysuora säde P 2 :een ja P 3 :een.
• M 3 Mittaa P 1 :n ja 2. kohdasta saadun pystysuoran säteen vaakasuuntaiset etäisyydet.
• Laske enimmäispoikkeama ja vertaa D, een.
• Jos Dei ole pienempi tai yhtä suuri kuin laskettu enimmäispoikkeama, laite täytyy palauttaa Stanleyjälleenmyyyjälle kalibroitavaksi.

Enimmäispoikkeama:

$$ \begin{array}{l} = 0, 4 \frac {m m}{m} \times D _ {1} m \ = 0, 0 0 4 8 \frac {t u u m a a}{j a l k a a} x D _ {1} j a l k a a \ \end{array} $$

Enintään

Vertaa: (Katso kuva ^M_3 )

$$ D _ {2} \leq m a k s i m i $$

Esimerkki:

• D_1 = 2 m, D_2 = 0,3 mm
- 0,4 mm /m x 2 m = 0,8 mm (etäisyyden enimmäispoikkeama)
- 0,3 mm ≤ 0,8 mm (OIKEIN, laite on kalibrointirajoissa)

Ylös ja alas suuntautuvan säteen tarkkuus

(Vain SCL-D / katso kuva N)

• n1 Aseta laserlaite kuvan mukaisesti laser PÄÄLLÄ. Mittaa etäisyydet D 1 ja D 2 . Merkitse pisteet P 1 ja P _2 .
• ^N_2 Käännä laserlaitetta 180° muuttamatta etäisyyksiä D 1 ja D 2 . Kohdista alas suuntautuva lasersäde pisteeseen P 2 Merkitse piste P 3 .
  • N_3 Mittaa etäisyys D_3 pisteiden P_3 ja P_1 väliltä.
• Laske enimmäispoikkeama ja vertaa D _3 :een.
• Jos Dei ole pienempi tai yhtä suuri kuin laskettu enimmäispoikkeama, laite täytyy palauttaa Stanleyjälleenmyyyjälle kalibroitavaksi.

Enimmäispoikkeama:

$$ \begin{array}{l} E _ {\text { E n i n t a \ddot {a } n }} = (D _ {1} m \times 0. 4 \frac {m m}{m}) + (D _ {2} m \times 0. 8 \frac {m m}{m}) \ = \left(D _ {1} j a l k a a x 0, 0 0 4 8 \frac {t u u m a a}{j a l k a a}\right) + \left(D _ {2} j a l k a a x \right. \ 0, 0 0 9 6 \frac {t u u m a a}{j a l k a a}) \ \end{array} $$

Vertaa: (Katso kuva ^N_3 )

$$ D _ {3} \leq m a k s i m i $$

Esimerkki:

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
• (3 m x 0,4 mm /m) + (1 m x 0,8 mm /m) = 2,0 mm (etäisyyden enimmäispoikkeama)
• 1,5 mm ≤ 2,0 mm (OIKEIN, laite on kalibrointirajoissa)

Tekniset tiedot

Laserlaite

	SCL SCL-D
Tasaustarkkuus: ≤ 3 mm / 15 m
Vaakasuora / pystysuora tarkkuus ≤ 3 mm / 15 m
Ylös suuntautuvan säteen tarkkuus: ≤ 3 m
Alas suuntautuvan säteen tarkkuus: ≤ 6 m
Kompensaatioalue: Itsevaaitustarkkuus ±4°
Käyttöetäisyys:
Viiva: ≥ 10 m ≥ 15 m
laserilmaisimella: ≥ 25 m ≥ 50 m
Piste: ≥ 30 m
Laserluokka: Luokka 2 (EN60825-1)
Laserin aallonpituus 635 nm ± 5 nm
Käyttöaika: ≥ 18 tuntia (alkali) ≥ 10 tuntia (alkali)	(alkali)
Virtalähde: 3 “AA” -paristoa
IP-suojaus: IP54
Käyttölämpötilan vaihtelualue: -10°C - +50°C
Säilytyslämpötilan vaihtelualue:	-25°C - +70°C
