SCL - Лазерный уровень STANLEY - Бесплатное руководство пользователя

Бренд	Стэнли
Модель	SCL
Категория	Лазерный уровень
Точность нивелирования	≤ 3 мм / 15 м
Точность горизонтального / вертикального выравнивания	≤ 3 мм / 15 м
Диапазон автокомпенсации	± 4° (автоматическое нивелирование)
Рабочее расстояние (линия)	≥ 10 м
Рабочее расстояние (с приемником)	≥ 25 м
Класс лазера	Класс 2 (EN60825-1)
Длина волны лазера	635 нм ± 5 нм
Время работы	≥ 18 часов (щелочные батарейки)
Питание	3 батарейки AA
Степень защиты	IP54
Рабочая температура	от -10 °C до +50 °C
Температура хранения	от -25 °C до +70 °C
Основные функции	Автоматическое нивелирование, ручной режим, импульсный режим, блокировка маятника
Проецируемые лучи	Горизонталь, вертикаль, крест
Крепление	Резьба 1/4-20 и 5/8-11 для штатива
Безопасность	Лазерное излучение класса 2, не смотреть прямо

Часто задаваемые вопросы - SCL STANLEY

Как включить и выключить лазерный уровень Stanley SCL?

Нажмите кнопку ВКЛ/ВЫКЛ для включения. Для выключения нажимайте несколько раз до выбора режима ВЫКЛ или удерживайте кнопку нажатой ≥ 3 секунд.

Какой тип батареек использовать и как их установить?

Используйте 3 щелочные батарейки AA. Сдвиньте крышку батарейного отсека, вставьте батарейки с соблюдением полярности (+/-), затем закройте.

Для чего нужен импульсный режим?

Импульсный режим позволяет использовать инструмент с внешним лазерным приемником для увеличения дальности или работы на улице. Нажмите кнопку импульсного режима для включения.

Как проверить точность лазерного уровня?

Следуйте процедурам проверки в руководстве: тест горизонтального луча (рис. K), горизонтального (L), вертикального (M) и наклонного (N). Используйте формулы расчета максимального отклонения. При превышении предела отправьте инструмент для калибровки.

Что означает мигающий красный индикатор?

Мигающий красный индикатор указывает на разряд батареек. Замените батарейки. Постоянный красный свет означает, что батарейки разряжены.

Как использовать блокировку маятника?

Блокировка маятника (транспортная блокировка) должна быть разблокирована для автоматического нивелирования. В заблокированном состоянии инструмент можно наклонять вручную для проецирования линий под любым углом, но точность не гарантируется.

Можно ли закрепить лазер на штативе?

Да, инструмент имеет резьбовые крепления 1/4-20 и 5/8-11. Закрепите его, вкручивая центральный винт штатива. Затяните хорошо, чтобы избежать падения.

Какие меры безопасности необходимо соблюдать?

Не смотрите прямо на лазерный луч (класс 2). Избегайте длительного воздействия на глаза. Прилагаемые очки не являются сертифицированными защитными очками.

Как чистить лазерный уровень?

Используйте мягкую сухую ткань. Не используйте растворители. Осторожно очищайте лазерные окна. Храните инструмент в чехле при комнатной температуре.

Что делать, если инструмент не выполняет автоматическое нивелирование?

Проверьте, что блокировка маятника разблокирована. Если мигает красный индикатор, это означает, что диапазон автокомпенсации превышен. Переместите инструмент на более горизонтальную поверхность.

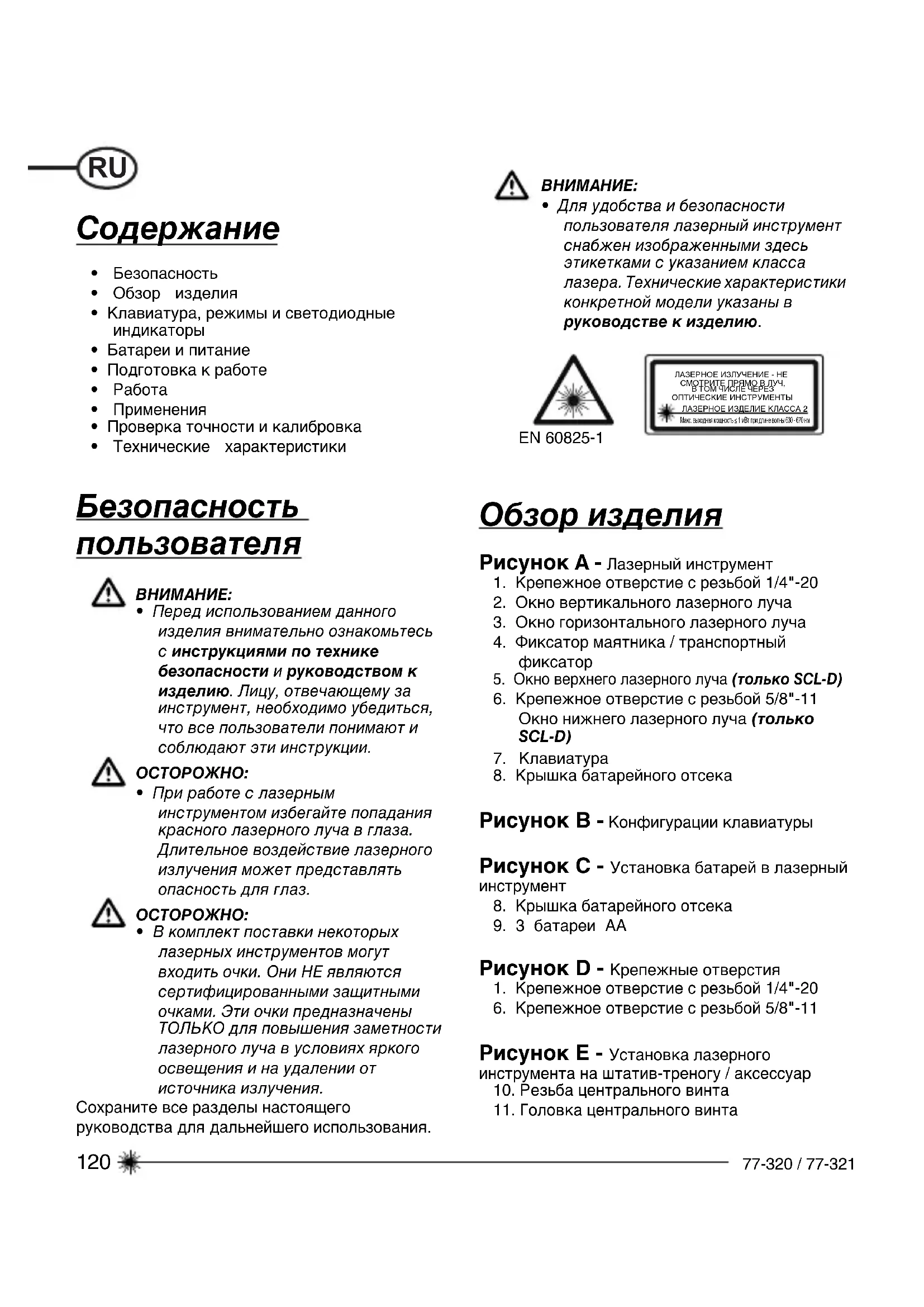

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SCL STANLEY

• Безопасность
• Обзор изделия
• Клавиатура, режимы и светодиодные индикаторы
• Батареи и питание
• Подготовка к работе
• Работа
• Применения
• Проверка точности и калибровка
  • Технические характеристики

Безопасность пользователя

ВНИМАНИЕ:

• Перед использованием данного изделия внимательно ознакомьтесь с инструкциями по технике безопасности и руководством к изделию. Лицу, отвечающему за инструмент, необходимо убедиться, что все пользователи понимают и соблюдают эти инструкции.

ОСТОРОЖНО:

- При работе с лазерным инструментом избегайте попадания красного лазерного луча в глаза. Длительное воздействие лазерного излучения может представлять опасность для глаз.

ОСТОРОЖНО:

- В комплект поставки некоторых лазерных инструментов могут входить очки. Они НЕ являются сертифицированными защитными очками. Эти очки предназначены ТОЛЬКО для повышения заметности лазерного луча в условиях яркого освещения и на удалении от источника излучения.

Сохраните все разделы настоящего руководства для дальнейшего использования.

ВНИМАНИЕ:

- Для удобства и безопасности пользователя лазерный инструмент снабжен изображенными здесь этикетками с указанием класса лазера. Технические характеристики конкретной модели указаны в руководстве к изделию.

EN 60825-1

Обзор изделия

Рисунок А - Лазерный инструмент

1. Крепежное отверстие с резьбой 1/4"-20
2. Окно вертикального лазерного луча
3. Окно горизонтального лазерного луча
4. Фиксатор маятника / транспортный фиксатор
5. Окно верхнего лазерного луча (только SCL-D)
6. Крепежное отверстие с резьбой 5/8"-11 Окно нижнего лазерного луча (только SCL-D)
7. Клавиатура
8. Крышка батарейного отсека

Рисунок В - Конфигурации клавиатуры

Рисунок С - Установка батарей в лазерный инструмент

1. Крышка батарейного отсека
2. 3 батареи АА

Рисунок D - Крепежные отверстия

1. Крепежное отверстие с резьбой 1/4"-20
2. Крепежное отверстие с резьбой 5/8"-11

Рисунок Е - Установка лазерного

инструмента на штатив-треногу / аксессуар

1. Резьба центрального винта
2. Головка центрального винта

Рисунок F - Положения фиксатора маятника / транспортного фиксатора

Рисунок G - Режимы лазера

Рисунок Н - Импульсный режим

Рисунок J - Ручной режим

Рисунок К - Точность уровня

Рисунок L - Точность горизонтального луча

Рисунок М - Точность вертикального луча

Рисунок N - Точность верхнего и нижнего лучей

Клавиатура, режимы и светодиодные индикаторы

Клавиатура (см. рисунок Ⓗ)

Клавиша включения / выключения питания / переключения режимов

Клавиша включения / выключения импульсного режима

Режимы (см. рисунок G)

Доступные режимы (SCL)

• Горизонтальная линия
• Вертикальная линия
• Горизонтальная линия и вертикальная линия (крест)
- Выключение всех лучей

Доступные режимы (SCL-D)

• Горизонтальная линия
• Вертикальная линия
• Горизонтальная линия и вертикальная линия (крест)
• Верхний и нижний точечные лучи
- Все линейные и точечные лучи
- Выключение всех лучей

Светодиодные

индикаторы (см. рисунок Ⓗ)

Индикатор питания - Непрерывный ЗЕЛЕНЫЙ сигнал

- Питание включено

Индикатор питания - Мигающий КРАСНЫЙ сигнал

• Низкий заряд батарей

Индикатор питания - Непрерывный

КРАСНЫЙ сигнал

• Батареи требуют перезарядки

Индикатор фиксации - Непрерывный КРАСНЫЙ сигнал

• Маятник зафиксирован

- Самовыравнивание выключено

Индикатор фиксации - Мигающий КРАСНЫЙ сигнал

- Выход за пределы диапазона компенсации

Индикатор импульсного режима

-НепрерывныйЗЕЛЕНЫЙсигнал

- Включен импульсный режим (для использования с детектором)

Батареи и питание

Установка / удаление батарей

(см. рисунок Ⓒ)

Лазерный инструмент

• Переверните лазерный инструмент. Откройте крышку батарейного отсека, нажав на нее и выдвинув.
• Установите / выньте батареи. При установке батарей в отсек соблюдайте правильную полярность.
• Закройте крышку батарейного отсека, вдвинув ее обратно до надежной фиксации.

ВНИМАНИЕ:

- Чтобы правильно установить батареи, руководствуйтесь маркировкой (+) и (-) на держателе батарей. Батареи должны быть одного типа и иметь одинаковую емкость. Не используйте совместно батареи с различной остаточной костью.

Подготовка к работе

Установка на аксессуарах

Установка на штатив-треногу / аксессуар (см. рисунок Ⓔ)

• Расположите треногу / аксессуар приблизительно по центру зоны проведения измерений в месте, где нарушение положения треноги / аксессуара маловероятно.
• Установите треногу / аксессуар в нужное положение. Отрегулируйте положение треноги / аксессуара таким образом, чтобы головка треноги / держатель аксессуара находились в положении, близком к горизонтальному.
• Для облегчения установки снимите с лазерного инструмента подставку.
• Установите лазерный инструмент на треногу / аксессуар, выдвинув вверх и затянув центральный винт (винт аксессуара может иметь резьбу 1/4" или 5/8").

ОСТОРОЖНО:

- Не оставляйте лазерный инструмент без присмотра на аксессуаре с незатянутым центральным винтом. Лазерный инструмент может упасть и получить повреждения.

ПРИМЕЧАНИЕ:

• При установке на аксессуар и снятии с аксессуара рекомендуется всегда придерживать лазерный инструмент одной рукой.
• При установке над целью частично затяните центральный винт, отрегулируйте положение лазерного инструмента, затем затяните винт полностью.

Работа

ПРИМЕЧАНИЕ:

• Об индикации во время работы см. в описании светодиодных индикаторов.
• Перед работой с лазерным инструментом всегда проверяйте точность лазерного инструмента.
• В ручном режиме самовыравнивание не работает. Горизонтальность луча не гарантируется.
• В лазерном инструменте предусмотрена индикация выхода за пределы диапазона компенсации. См. описание светодиодных индикаторов. Дополнительно выровняйте лазерный инструмент.
• Всегда выключайте питание лазерного инструмента и переводите фиксатор маятника в запертое положение, когда лазерный инструмент не используется.

Питание

• Для включения лазерного инструмента
  нажмите
• Для выключения лазерного инструмента
  нажимайте
  до выбора режима
  выключения
  ИЛИ в любом режиме
  нажмите
  и удерживайте не менее 3
  секунд.

Режим

• Для циклического переключения между

доступными режимами нажимайте

Самовыравнивание / ручной режим (см. рисунки Ⓕ и ⏚)

• Для самовыравнивания лазерного инструмента фиксатор маятника необходимо перевести в незапертое положение.
• Лазерный инструмент можно использовать с фиксатором маятника в запертом положении, когда это необходимо для проецирования прямых линий или точек под различными углами без самовыравнивания.

Импульсный режим (см. рисунок Ⓗ)

- Для включения / выключения импульсного

режима нажмите

когда лазерный

- Импульсный режим позволяет использовать лазерный детектор.

Применения

Отвес / перенос точек

• Используя вертикальный лазерный луч, постройте вертикальную контрольную плоскость.
• Для обеспечения отвесности требуемого объекта (объектов) совместите объект (объекты) с вертикальной контрольной плоскостью.

(Только SCL-D):

• Выберите 2 контрольные точки, которые должны находиться отвесно друг над другом.
• Совместите нижний или верхний лазерный луч с заданной контрольной точкой.
• Противоположный лазерный луч будет проецировать точку, расположенную отвесно по отношению к заданной контрольной точке.
  • Переместите требуемый объект таким

образом, чтобы лазерный луч совместился со второй контрольной точкой, которая должна быть расположена отвесно по отношению к заданной контрольной точке.

Уровень / перенос точек

• Используя горизонтальный лазерный луч, постройте горизонтальную контрольную плоскость.
• Для выравнивания требуемого объекта (объектов) совместите объект (объекты) с горизонтальной контрольной плоскостью.

Угольник

• Спроецируйте вертикальный и горизонтальный лазерные лучи таким образом, чтобы они пересекались в нужной точке.
• Для обеспечения перпендикулярности требуемого объекта (объектов) совместите объект (объекты) с обоими лазерными лучами.

Импульсный режим (см.

рисунок Ⓗ)

- Импульсный режим позволяет использовать лазерный инструмент с опционными лазерными детекторами.

Ручной режим (см. рисунки Ⓕ и Ⓙ)

- Позволяет использовать лазерный инструмент для проецирования фиксированного лазерного луча в любом направлении. В этом режиме самовыравнивание не работает.

Проверка точности и калибровка

ПРИМЕЧАНИЕ:

• Лазерные инструменты герметизируются и проходят калибровку до указанной точности на заводе-изготовителе.
• Проверку калибровки рекомендуется выполнять перед первым использованием

лазерного инструмента, а также периодически в ходе его последующей эксплуатации.

• Проверяйте точность лазерного инструмента регулярно, особенно при его использовании для точной разметки.
• Перед проверкой точности транспортный фиксатор необходимо перевести в незапертое положение, чтобы лазерный инструмент мог пройти самовыравнивание.

Точность уровня

(см. рисунок Ⓚ)

• _1 Установите лазерный инструмент с включенным лазером, как показано на рисунке. Отметьте точку P_1 на пересечении лучей.
• k_2 Поверните лазерный инструмент на 180° и отметьте точку P_2 на пересечении лучей.
• _3 Придвиньте лазерный инструмент к стене и отметьте точку P_3 на пересечении лучей.
• Поверните лазерный инструмент на 180° и отметьте точку P_4 на пересечении лучей.
• _5 Измерьте расстояние по вертикали между точками P_1 и P_3 (расстояние D_3 ) и расстояние по вертикали между точками P_2 и P_4 (расстояние D_4 ).
• Рассчитайте максимально допустимое отклонение и сравните его с разностью расстояний D_3 и D_4 в соответствии с приведенной формулой.
• Если результат превышает рассчитанное максимально допустимое отклонение, инструмент необходимо вернуть вашему дистрибьютору Stanley для калибровки.

Максимально допустимое отклонение:

$$ \begin{array}{l} = 0, 2 \frac {M M}{M} \times \left(D _ {1} M - (2 \times D _ {2} M)\right) \ \begin{array}{l} \text {Maksimum} \ = 0, 0 0 2 4 \frac {\text {Дюйм}}{\text {фут}} x (D _ {1} \text {фут} - (2 \ x D _ {2} \text {фут})) \end{array} \ \end{array} $$

Сравнить: (см. рисунок _5 )

$$ D _ {3} - D _ {4} \leq \pm M a k c m y m $$

Пример:

• D_1 = 10M, D_2 = 0,5M
  • D_3 = 0,4 MM
  • D_4 = -0,6 MM
  • 0,2 MM/M x (10 M - (2 x 0,5 M) = 1,8 MM (максимально допустимое отклонение)
  • (0,4 MM) - (-0,6 MM) = 1,0 MM
• 1,0 мм ≤ 1,8 мм (инструмент НЕ ТРЕБУЕТ калибровки)

Точность горизонтального

луча

(см. рисунок Ⓛ)

• Установите лазерный инструмент с включенным лазером, как показано на рисунке. Направьте вертикальный луч на первый угол или заданную контрольную точку. Измерьте половину расстояния D_1 и отметьте точку P_1 .
• Ⓜ2 Поверните лазерный инструмент и совместите передний вертикальный лазерный луч с точкой P_1 . Отметьте точку P_2 на пересечении горизонтального и вертикального лазерных лучей.
• L_3 Поверните лазерный инструмент и направьте вертикальный луч на второй угол или заданную контрольную точку. Отметьте точку P_3 на одной вертикальной линии с точками P_1 и P_2 .
• Измерьте расстояние D_2 по вертикали между высшей и низшей точками.
• Рассчитайте максимально допустимое отклонение и сравните его с расстоянием D2.
• Если расстояние D_2 превышает рассчитанное максимально допустимое отклонение, инструмент необходимо вернуть вашему дистрибьютору Stanley для калибровки.

Максимально допустимое отклонение:

$$ \begin{array}{l} = 0, 2 \frac {M M}{M} \times D _ {1} M \ \text { Максимум } \ = 0, 0 0 2 4 \frac {\text { ДЮЙМ }}{\phi y \tau} \times D _ {1} \phi y \tau \ \end{array} $$

Сравнить: (см. рисунок ^4 )

$$ D _ {2} \leq M a k c i m y m $$

Пример:

• D_1=5m, D_2=0,65mm
- 0,2 x 5 M = 1,0 MM (максимально допустимое отклонение)
- 0,65 мм ≤ 1,0 мм (инструмент НЕ ТРЕБУЕТ калибровки)

Точность вертикального

луча

(см. рисунок Ⓜ)

• Измерьте высоту дверного проема или контрольной точки (расстояние D). Установите лазерный инструмент с включенным лазером, как показано на рисунке. Направьте вертикальный луч на дверной проем или контрольную точку. Отметьте точки P_1 , P_2 и P_3 , как показано на рисунке.
• M_2 Переместите лазерный инструмент на противоположную сторону от дверного проема или контрольной точки и совместите тот же вертикальный луч с точками P_2 и P_3 .
• Измерьте расстояние по горизонтали между точкой P_1 и вертикальным лучом, проецируемым из 2-го положения.
• Рассчитайте максимально допустимое отклонение и сравните его с расстоянием D.
• Если расстояние D_2 превышает рассчитанное максимально допустимое отклонение, инструмент необходимо вернуть вашему дистрибьютору Stanley для калибровки.

Максимально допустимое отклонение:

$$ \begin{array}{l} = 0, 4 \frac {M M}{M} \times D _ {1} M \ \text { Максимум } \ = 0, 0 0 4 8 \frac {\text { ДИОЙМ}}{\phi y \tau} x D _ {1} \phi y \tau \ \end{array} $$

Сравнить: (см. рисунок M_3 )

$$ D _ {2} \leq M a k c i m y m $$

Пример:

• D_1 = 2 M, D_2 = 0,3 MM
• 0,4 × 2 M = 0,8 MM (максимально допустимое отклонение)
- 0,3 мм ≤ 0,8 мм (инструмент НЕ ТРЕБУЕТ калибровки)

Точность верхнего и

нижнего лучей

(только SCL-D / см. рисунок Ⓜ)

• N_1 Установите лазерный инструмент с включенным лазером, как показано на рисунке. Измерьте расстояния D_1 и D_2 . Отметьте точки P_1 и P_2 .
• N_2 Поверните лазерный инструмент на 180° с сохранением расстояний D 1 и D 2 . Совместите направленный вниз лазерный луч с точкой P 2 . Отметьте точку P 3 .
• N_3 Измерьте расстояние D_3 между точками P_2 и P_1 .
• Рассчитайте максимально допустимое отклонение и сравните его с расстоянием D_3 .
• Если расстояние D_3 превышает рассчитанное максимально допустимое отклонение, инструмент необходимо вернуть вашему дистрибьютору Stanley для калибровки.

Максимально допустимое отклонение:

$$ \begin{array}{l} = \left(D _ {1} M \times 0, 4 \frac {M M}{M}\right) + \left(D _ {2} M \times 0, 8 \right. \ \frac {M M}{M}) \ = \left(D _ {1} \phi y \tau x 0, 0 0 4 8 \frac {\text { ДЮЙМ }}{\phi y \tau}\right) + \left(D _ {2} \right. \ \phi y \tau x 0, 0 0 9 6 \frac {\text { ДЮЙМ }}{\phi y \tau}) \ \end{array} $$

Максимум

Сравнить: (см. рисунок ^N_3 )

$$ D _ {3} \leq M a k c u m y m $$

Пример:

• D_1=3m, D_2=1m, D_3=1,5m
- (3 м × 0,4 MM M) + (1 м × 0,8 MM M) = 2,0 мм (максимально допустимое отклонение)
- 1,5 мм ≤ 2,0 мм (инструмент НЕ ТРЕБУЕТ калибровки)

Технические характеристики

Лазерный инструмент

	SCL SCL-D
Точность нивелирования: ≤ 3 мм / 15 м
Точность в горизонтальной / вертикальной плоскости:	≤ 3 мм / 15 м
Точность верхнего луча: ≤ 3 мм
Точность нижнего луча: ≤ 6 мм
Диапазон компенсации: Самовыравнивание до ± 4°
Дальность действия:
Линия: ≥ 10 м ≥ 15 м
с лазерным детектором: ≥ 25 м	≥ 50 м
Точка: ≥ 30 м
Класс лазера: Класс 2 (EN60825-1)
Длина волны лазера: 635 нм ± 5 нм
Время работы:	≥ 18 ч (от щелочных батарей)	≥ 10 ч (от щелочных батарей)
Источник питания:	3 батареи АА
Степень защиты:	IP54
Диапазон рабочих температур:	от -10°C до +50°C
Диапазон температур хранения:	от -25°C до +70°C

Tartalomjegyzék

Преглед на продукта

Фигура А - Лазерен инструмент

Фигура В - Клавиатурни конфигурации

Фигура D - Резбовани конзоли

1. 1/4 - 20 резбована конзола

2. 5/8 - 11 резбована конзола

Фигура Е - Лазерен инструмент на статив / приспособление

Фигура Н - Пулсов режим

Клавиатура, режими и светодиоди

Клавиатури (Вж. фигура В)

Режими (Вж. фигура Ⓖ)

Батерии и захранване

Пулсов режим (Вж. Фигура Ⓗ)

Пулсов режим (Вж. Фигура Ⓗ)
