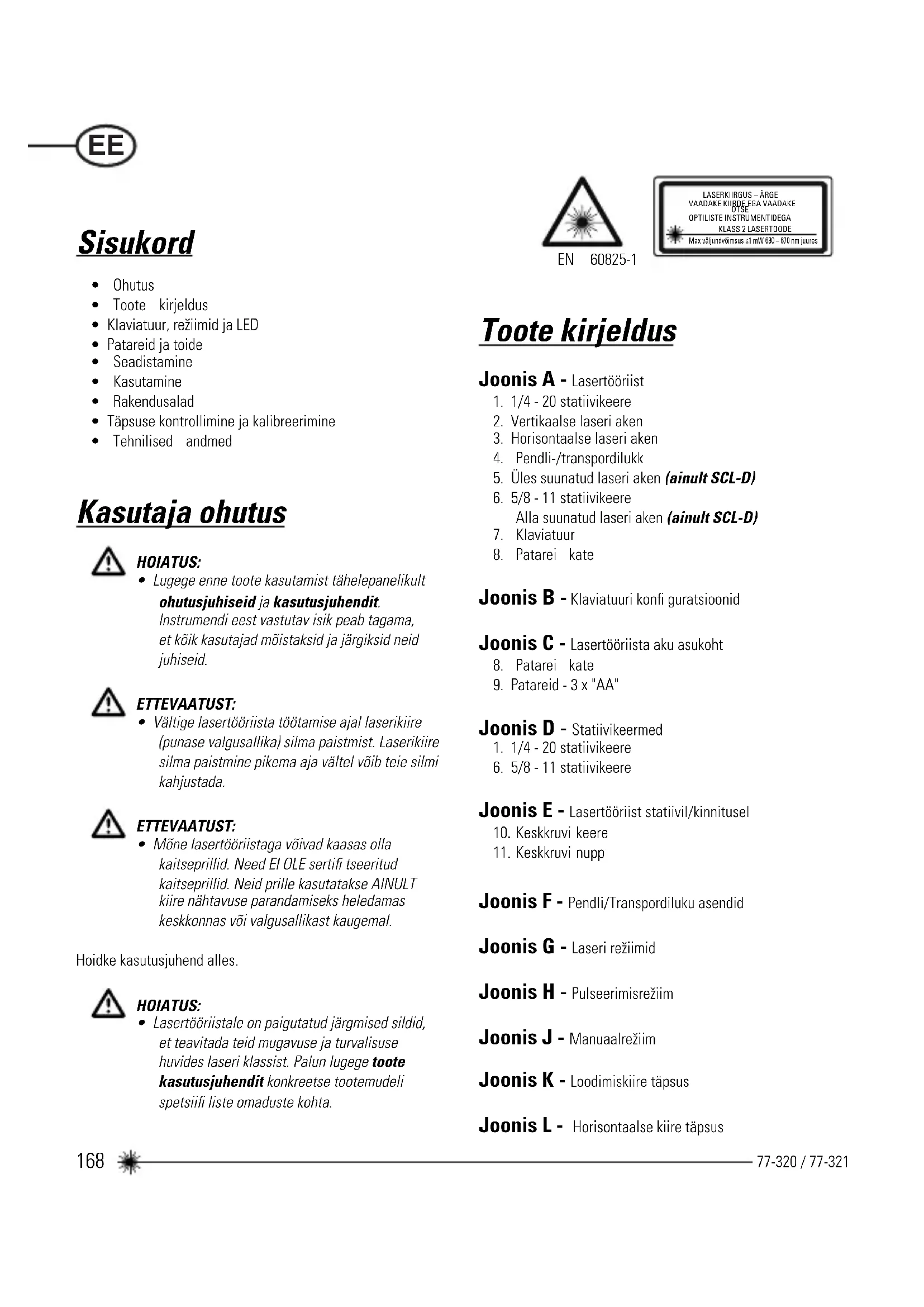

KASUTUSJUHEND SCL STANLEY

• Ohutus
  • Toote kirjeldus
• Klaviatuur, režiimid ja LED
• Patareid ja toide
• Seadistamine
• Kasutamine
• Rakendusalad
  • Täpsuse kontrollimine ja kalibreerimine
• Tehnilised andmed

Kasutaja ohutus

HOIATUS:

- Lugege enne toote kasutamist tähelepanelikult ohutusjuhiseid ja kasutusjuhendit. Instrumendi eest vastutav isik peab tagama, et kõik kasutajad mõistaksid ja järgiksid neid juhiseid.

ETTEVAATUST:

- Vältige lasertööriista töötamise ajal laserikiire (punase valgusallika) silma paistmist. Laserikiire silma paistmine pikema aja vältel võib teie silmi kahjustada.

ETTEVAATUST:

- Mõne lasertööriistaga võivad kaasas olla kaitseprillid. Need EI OLE sertifi tseeritud kaitseprillid. Neid prille kasutatakse AINULT kiire nähtavuse parandamiseks heledamas keskkonnas või valgusallikast kaugemal.

Hoidke kasutusjuhend alles.

HOIATUS:

- Lasertööriistale on paigutatud järgmised sildid, et teavitada teid mugavuse ja turvalisuse huvides laseri klassist. Palun lugege toote kasutusjuhendit konkreetse tootemudeli spetsiifi liste omaduste kohta.

EN 60825-1

LASERKIIRGUS - ÄRGE VAADAKE KIIRDE EGA VAADAKE OTSE OPTILISTE INSTRUMENTIDEGA Klass 2 LASERTOODE Max väljundvõimsus ≤1 mW 630 - 670 nm juures

Toote kirjeldus

Joonis A - Lasertööriist

1. 1/4 - 20 statiivikeere
2. Vertikaalse laseri aken
3. Horisontaalse laseri aken
4. Pendli-/transpordilukk
5. Üles suunatud laseri aken (ainult SCL-D)
6. 5/8 - 11 statiivikeere Alla suunatud laseri aken (ainult SCL-D)
7. Klaviatuur
8. Patarei kate

Joonis B - Klaviatuuri konfi guratsioonid

Joonis C - Lasertööriista aku asukoht

1. Patarei kate
2. Patareid - 3 x "AA"

Joonis D - Statiivikeermed

Joonis E - Lasertööriist statiivil/kinnitusel

1. Keskkruvi keere
2. Keskkruvi nupp

Joonis F - Pendli/Transpordiluku asendid

Joonis H - Pulseerimisrežiim

Joonis J - Manuaalrežiim

Joonis K - Loodimiskiire täpsus

Joonis L - Horisontaalse kiire täpsus

Joonis M - Vertikaalse kiire täpsus

Joonis N - Vertikaalkiirte täpsus

Klaviatuur, režiimid ja LED

Klaviatuurid (vt joonis Ⓑ)

Toide SISSE/VÄLJA / režiimiklahv

Pulseerimisrežiim SISSE/VÄLJA klahv

Režiimid (vt joonis G)

• Horisontaaljoon
• Vertikaaljoon
  • Horisontaaljoon ja vertikaaljoon (rist)
  • Köik kiired VÄLJAS

• Horisontaaljoon
• Vertikaaljoon
  • Horisontaaljoon ja vertikaaljoon (rist)
• Punkteeritud vertikaaalkiir
  • Köik jooned ja punktid
  • Kõik kiired VÄLJAS

LED indikaatorid (vt joonis B)

Toite LED - püsiv ROHELINE

• Toide on SISSE lüllitatud

• Väljaspool kompensatsiooniulatust

Pulseerimise LED - püsiv ROHELINE

- Pulseerimisrežiim on SEES (saab kasutada koos detektoriga)

Patareid ja toide

Patareide paigaldamine/eemaldamine

(Vt joonis ©)

Lasertööriist

• Keerake lasertööriist ümber. Avage patareisahtli kate, seda vajutades ja välja lükates.
• Patareide paigaldamine/eemaldamine Paigaldage patareid õiges suunas.
• Sulgege ja lukustage patareisahtli kate, lükates seda, kuni see on kindlalt suletud.

HOIATUS!

- Jälgige tähelepanelikult patareide pesas olevaid märgistusi (+) ja (-), et paigutada patareid öigesti. Patareid peavad olema samatüübilised ja sama pingega. Ärge kasutage patareisid, millel on alles jäänud erinevad laengud.

Seadistamine

Lisaseadmetele paigaldamine

Statiivikinnitus / Lisaseadmele paigaldamine (vt joonis Ⓔ)

• Paigutage statiiv/lisaseade kohta, kus miski seda ei sega, mõõdetava ala keskkoha lähedale.
• Paigaldage statiiv/lisaseade asjakohasel viisil. Reguleerige statiivi pead / lisaseadme kinnitusalust, et see oleks enam-vähem horisontaalselt.
• Paigaldamise hölbustamiseks eemaldage lasertööriistalt jala kinnitus.
• Kinnitage lasertööriist statiivile / lisaseadmele, vajutades keskkruvi, ja pingutage) (kasutada võib 1/4 või 5/8 kruvikeermega lisaseadmeid).

ETTEVAATUST!

- Ärge jätke lasertööriista järelevalveta, kui keskkruvi ei ole täielikult lisaseadmele kinnitatud. Vastasel juhul võib lasertööriist maha kukkuda ja kahjustuda.

MÄRKUS.

• Soovitame lasertööriista lisaseadmele paigutamisel või sellelt eemaldamisel alati ühe käega toetada.
• Sihtmärgile paigutamisel keerake keskkruvi osaliselt kinni, joondage lasertööriist ja seejärel keerake kruvi täielikult kinni.

Kasutamine

MÄRKUS.

• Vt jaotist LED kirjeldused, et näha kasutamisel kuvatavaid näitusid.
• Enne lasertööriista kasutamist kontrollige alati selle täpsust.
• Manuaalrežiimis on iseloodimine VÄLJA lülitatud. Horisontaalse kiire täpsus pole tagatud.
• Lasertööriist näitab, kui see on väljaspool kompensatsiooniulatust. Vt jaotist LED kirjeldused. Paigutage lasertööriist ümber, et see oleks horisontaalsem.
• Kui lasertööriist pole kasutusel, siis lülitage see VÄLJA ja seadke pendlilukk lukustatud asendisse.

Toide

- Lasertööriista SISSE lülitamiseks vajutage nuppu

- Lasertööriista VÄLJA lülitamiseks vajutage korduvalt

- Lasertööriista SISSE lülitamiseks vajutage nuppu - Lasertööriista VÄLJA lülitamiseks vajutage korduvalt

nuppu kūmī valitud on režiim VÄLJAS VÕI vajutage ja hoidke nuppu ≥ 3 sekundit, et lasertöörist mis tahes režiimis töötades VÄLJA lülitada.

Režiim

• Vajutage korduvalt nuppu lehitseda.

Iseloodimis-/manuaalrežiim

(Vt joonis Ⓗ ja Ⓛ)

• Iseloodimise lubamiseks tuleb lasertööriista pendlilukk lülitada lukustamata asendisse.
• Lasertööriista saab kasutada, pendel lukustatud asendis, kui sellega on vaja töötada erinevate nurkade all mitteröhtsate sirgjoonte või punktide projitseerimiseks.

Pulseerimisrežiim (vt joonis Ⓗ)

et
- Kui lasertööriist on SEES, vajutage nuppu pulseerimisrežiimi SISSE/VÄLJA lülitada.
- Pulseerimisrežiim võimaldab kasutada seadet koos laserdetektoriga.

Rakendusalad

Püstloodimine / punkti

nihutamine

• Vertikaalse laserkiire abil saate määrata vertikaalse tasapinna.
• Paigutage soovitud objektid nii, et need on ühtiksid vertikaalse referentstasapinnaga, tagamaks objektide püstloodsust.

(ainult SCL-D):

• Valige 2 referentspunkti, mis on loodis.
• Joondage alla suunatud laserkiir või üles suunatud laserkiir määratud referentspunktiga.
• Vastaskülje laserkiired projitseerivad punkti, mis on püstloodis.
• Paigutage soovitud objekt nii, et laserkiir ühtiks teise referentspunktiga, mis on määratud referentspunkti suhtes püstloodis.

Horisontaalloodimine / punkti nihutamine

• Horisontaalse laserkiire abil saate määrata horisontaalse referentstasapinna.
• Paigutage soovitud objekt(id) nii, et see ühtiks (need ühtiksid) horisontaalse referentstasapinnaga, tagamaks objekti(de) loodsust.

Täisnurk

• Kasutades nii vertikaalset kui ka horisontaalset laserkiirt määrake punkt, kus 2 kiirt ristuvad.
• Paigutage soovitud objekt(id) nii, et see ühtiks (need ühtiksid) nii vertikaalsete kui ka horisontaalsete laserkiirtega, tagamaks objekti(de) täisnurksust.

Pulseerimisrežiim (vt joonis Ⓗ)

- Laserseadme pulseerimisrežiim võimaldab kasutada fakultatiivseid laserdetektoreid.

Manuaalrežiim (vt joonis Ⓕ ja Ⓙ)

- Keelab iseloodimisfunktsiooni ja võimaldab laserseadmel projitseerida püsiva laserkiire mis tahes suunas.

Täpsuse kontrollimine ja kalibreerimine

MÄRKUS.

• Lasertööriistad on tehases pitseeritud ja kalibreeritud spetsifi katsioonis näidatud täpsusega.
• Soovitatav on kalibreeringut enne esmakordset kasutamist ja perioodiliselt kontrollida.
• Lasertööriista täpsust tuleb regulaarselt kontrollida, eriti täpsete plaanide korral.
• Transpordilukk peab olema lukustamata asendis, et võimaldada lasertööriistal enne täpsuse kontrollimist ennast loodida.

Loodimiskiire täpsus

(Vt joonis K)

• Paigutage lasertööriist näidatud viisil, kui laser on SISSE lülitatud. Märkige punkt P, ristumiskohta.
• _2 Keerake lasertööriista 180° ja märkige punkt P _2 ristumiskohta.
• Viige laser seina lähedale ja märkige punkt P_3 ristumiskohta.
• K_4 Keerake lasertööriista 180° ja märkige punkt P _4 ristumiskohta.
• K_5 Möötke horisontaalset vahekaugust punktide P_1 ja P_3 vahel, et saada kaugus D_3 , ja vertikaalset vahekaugust punktide P_2 ja P_4 vahel, et saada kaugus D_4 .
• Arvutage maksimaalne nihkekaugus ja võrrelge seda D 3 ja D 4 vahekaugusega, nagu on näidatud valemis.
• Kui summa ei ole väiksem või võrdne arvutatud maksimaalse nihkekaugusega, siis tuleb tööriist kalibreerimiseks Stanley edasimüüjale tagastada.

Maksimaalne nihkekaugus:

$$ \begin{array}{l} = 0. 2 \frac {m m}{m} \times \left(D _ {1} m - (2 \times D _ {2} m)\right) \ = 0, 0 0 2 4 \frac {\text { tolli }}{\text { jalga }} \times (D _ {1} m - (2 \times D _ {2} m)) \ \end{array} $$

Võrdlus: (Vt joonis ^K_5 )

$$ D _ {3} - D _ {4} \leq \pm \text { maksimum } $$

Näide:

• D_1 = 10m, D_2 = 0.5m
• D_3 = 0.4 ~mm
• D_4 = -0.6 ~mm
• 0,2 mm /m x (10 m - (2 x 0,5 m) = 1,8 mm (maksimaalne lubatud nihkekaugus)
  • (0,4 mm) - (-0,6 mm) = 1,0 mm
• 1,0 mm ≤ 1,8 mm (TÕENE, tööriist on kalibreerimisvahemikus)

Horisontaalkiire täpsus

(Vt joonis Ⓛ)

• Paigutage lasertööriist näidatud viisil, kui laser on SISSE lülitatud. Suunake vertikaalne kiir esimesse nurka või määratud referentspunkti. Möötke pool kaugusest D 1 ja märkige punkt P 1 .
• L_2 Keerake lasertööriista 90° ja joondage eesmine vertikaalne laserkiir punktiga P _1 . Märkige punkt P _2 horisontaalse ja vertikaalse laserkiire ristumiskohta.
• ^L_3 Pöörake lasertööriista ja suunake vertikaalne kiir teise nurka või määratud referentspunkti. Märkige punkt P_3 nii, et see on vertikaalselt ühel joonel punktidega P_1 ja P_2 .
• Mõõtke vertikaalset kaugust D₂ kõrgeima ja madalaima punkti vahel.
• Arvutage maksimaalne nihkekaugus ja võrrelge seda D2-ga.
• Kui Dei ole väiksem või võrdne arvutatud maksimaalse nihkekaugusega, siis tuleb tööriist kalibreerimiseks Stanley edasimüüjale tagastada.

Maksimaalne nihkekaugus:

$$ \begin{array}{l} = 0. 2 \frac {m m}{m} \times D, m \ = 0, 0 0 2 4 \frac {t o l l i}{j a l g a} \times D _ {1} m \ \end{array} $$

Maksimum

Võrdlus: (Vt joonis ^L_4 )

D_2≤ maksimum

Näide:

• D_1 = 5m, D_2 = 0.65mm
• 0,2 mm / m x 5 m = 1,0 mm (maksimaalne lubatud nihkekaugus)
• 0,65 mm ≤ 1,0 mm (TÕENE, tööriist on kalibreerimisvahemikus)

Vertikaalse kiire täpsus

(Vt joonis ^M )

• Mõõtke uksepiida või referentspunkti kõrgus, et saada kaugus D₁. Paigutage lasertööriist näidatud viisil, kui laser on SISSE lülitatud. Suunake vertikaalne kiir uksepiida või referentspunkti suunas. Märkige punktid P₁, P₂ ja P₃, nagu joonisel näidatud.
• Viige lasertööriist uksepiida või referentspunkti vastasküljele ja ühitage vertikaalne kiir punktidega P 2 ja P 3
• Mõõtke horisontaalkaugused P _1 ja vertikaalse kiire vahel 2. asukohast.
• Arvutage maksimaalne nihkekaugus ja võrrelge seda D _2 -ga.
• Kui Dei ole väiksem või võrdne arvutatud maksimaalse nihkekaugusega, siis tuleb tööriist kalibreerimiseks Stanley edasimüüjale tagastada.

Maksimaalne nihkekaugus:

$$ \begin{array}{l} = 0. 4 \frac {m m}{m} \times D _ {1} m \ M a k s i m u m \ = 0, 0 0 4 8 \frac {t o l l i}{j a l g a} \times D _ {1} m \ \end{array} $$

Võrdlus: (Vt joonis ^M_3 )

D_2≤ maksimum

Näide:

• D_1 = 2m, D_2 = 0.3mm
• 0,4 mm / m x 2 m = 0,8 mm (maksimaalne lubatud nihkekaugus)
• 0,3 mm ≤ 0,8 mm (TÕENE, tööriist on kalibreerimisvahemikus)

Vertikaalkiirte täpsus

(ainult SCL-D) / Vt joonis Ⓝ)

• Paigutage laserseade näidatud viisil, kui laser on SISSE lülitatud. Möötke kaugused D 1 ja D 2 . Märkige punktid P 1 ja P 2 .
• N_2 Keerake laserseadet 180°, hoides sama kaugust D_1 ja D_2 vahel. Joondage allasuunatud laserkiir punktiga P_2 . Märkige punkt P_3 .
  • N₃ Möötke kaugus D₃ punktide P₃ ja P₁ vahel.
• Arvutage maksimaalne nihkekaugus ja võrrelge seda D _3 -ga.
• Kui Pi ole väiksem või võrdne arvutatud maksimaalse nihkekaugusega, siis tuleb tööriist kalibreerimiseks Stanley edasimüüjale tagastada.

Maksimaalne nihkekaugus:

$$ \begin{array}{l} = \left(D _ {1} m \times 0. 4 \frac {m m}{m}\right) + \left(D _ {2} m \times 0. 8 \frac {m m}{m}\right) \ = \left(D _ {1} m \times 0. 0 0 4 8 \frac {\text { tolli }}{\text { jalga }}\right) + \left(D _ {2} m \times 0. 0 0 9 6 \right. \ \frac {t o l l i}{j a l g a}) \ \end{array} $$

Võrdlus: (Vt joonis ^N_3 )

D_3 ≤ maksimum

Näide:

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
• (3 m x 0,4 mm/m) + (1 m x 0,8 mm/m) = 2,0 mm (maksimaalne lubatud nihkekaugus)
• 1,5 mm ≤ 2,0 mm (TÕENE, tööriist on kalibreerimisvahemikus)

Tehnilised andmed

Lasertööriist

	SCL SCL-D
Loodimistäpsus: ≤ 3 mm / 15 m
Horisontaalne/vertikaalne täpsus ≤ 3 mm / 15 m
Üles suunatud kiire täpsus: ≤ 3 mm / 15 m
Alla suunatud kiire täpsus: ≤ 6 mm / 15 m
Kompenseerimisulatus: Iseloodimisulatus ±4°
Töökaugus:
Joon: ≥ 10 m ≥ 15 m
Laserdetektoriga: ≥ 25 m ≥ 50 m
Punkt: ≥ 30 m
Laseri klass: klass 2 (EN60825-1)
Laseri lainepikkus 635 nm ± 5 nm
Kasutamisaeg: ≥ 18 tundi (leelispatareid) ≥ 10 tundi (leelispatareid)
Toiteallikas:	3 x “AA” patareid
IP klass:	IP54
Töötemperatuuri vahemik:	-10°C kuni +50°C
Hoiustamistemperatuuri vahemik:	-25°C kuni +70°C
