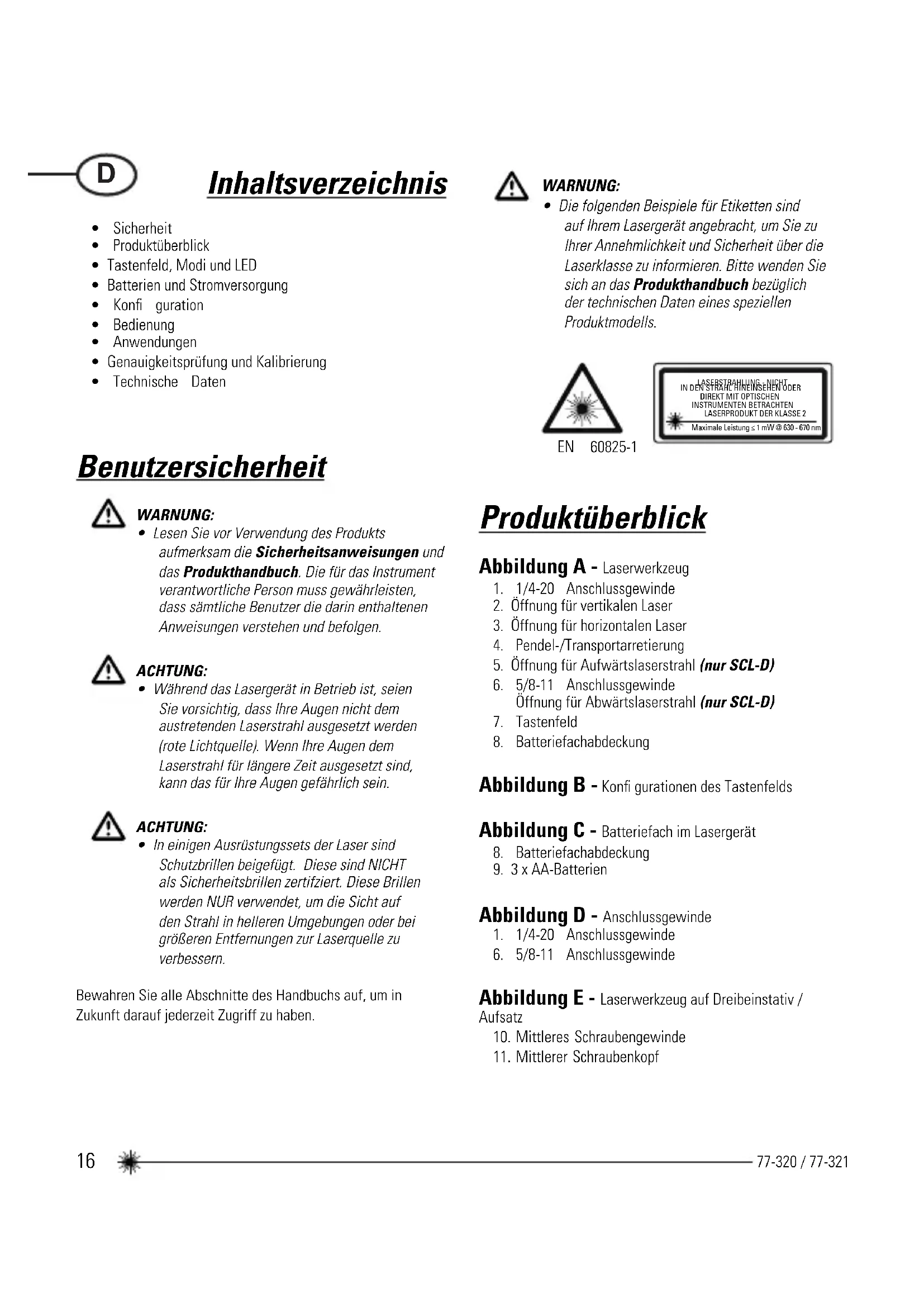

BEDIENUNGSANLEITUNG SCL STANLEY

• Sicherheit
• Produktüberblick
  • Tastenfeld, Modi und LED
• Batterien und Stromversorgung
• Konfi guration
• Bedienung
• Anwendungen
  • Genauigkeitsprüfung und Kalibrierung
• Technische Daten

Benutzersicherheit

WARNUNG:

- Lesen Sie vor Verwendung des Produkts aufmerksam die Sicherheitsanweisungen und das Produkthandbuch. Die für das Instrument verantwortliche Person muss gewährleisten, dass sämtliche Benutzer die darin enthaltenen Anweisungen verstehen und befolgen.

ACHTUNG:

- Während das Lasergerät in Betrieb ist, seien Sie vorsichtig, dass Ihre Augen nicht dem austretenden Laserstrahl ausgesetzt werden (rote Lichtquelle). Wenn Ihre Augen dem Laserstrahl für längere Zeit ausgesetzt sind, kann das für Ihre Augen gefährlich sein.

ACHTUNG:

- In einigen Ausrüstungssets der Laser sind Schutzbrillen beigefügt. Diese sind NICHT als Sicherheitsbrillen zertifiziert. Diese Brillen werden NUR verwendet, um die Sicht auf den Strahl in helleren Umgebungen oder bei größeren Entfernungen zur Laserquelle zu verbessern.

Bewahren Sie alle Abschnitte des Handbuchs auf, um in Zukunft darauf jederzeit Zugriff zu haben.

WARNUNG:

- Die folgenden Beispiele für Etiketten sind auf Ihrem Lasergerät angebracht, um Sie zu Ihrer Annehmlichkeit und Sicherheit über die Laserklasse zu informieren. Bitte wenden Sie sich an das Produkthandbuch bezüglich der technischen Daten eines speziellen Produktmodells.

EN 60825-1

LASERSTRAUFLUNG - NICHT IN DEN STRAHL HINEINSEHEN ODER DIREKT MIT OPTISCHEN INSTRUMENTEN BETRACHTEN LASERPRODUKT DER KLASSE 2 Maximale Leistung ≤ 1 mW @ 630 - 670 nm

Produktüberblick

Abbildung A - Laserwerkzeug

1. 1/4-20 Anschlussgewinde
2. Öffnung für vertikalen Laser
3. Öffnung für horizontalen Laser
4. Pendel-/Transportarretierung
5. Öffnung für Aufwärtslaserstrahl (nur SCL-D)
6. 5/8-11 Anschlussgewinde Öffnung für Abwärtslaserstrahl (nur SCL-D)
7. Tastenfeld
8. Batteriefachabdeckung

Abbildung B - Konfigurationen des Tastenfelds

Abbildung C - Batteriefach im Lasergerät

1. Batteriefachabdeckung

2. 3 x AA-Batterien

Abbildung D - Anschlussgewinde

1. 1/4-20 Anschlussgewinde

2. 5/8-11 Anschlussgewinde

Abbildung E - Laserwerkzeug auf Dreibeinstativ / Aufsatz

1. Mittleres Schraubengewinde
2. Mittlerer Schraubenkopf

Abbildung F - Pendel / Transportsicherungspositionen

Abbildung G - Laser-Modi

Abbildung H - Impulsmodus

Abbildung J - Manueller Modus

Abbildung K - Nivellierungsstrahlgenauigkeit

Abbildung L - Genauigkeit des horizontalen Strahls

Abbildung M - Genauigkeit des vertikalen Strahls

Abbildung N - Genauigkeit von Auf- und Abwärtsstrahl

Tastenfeld, Modi und LED

Tastatur (Siehe Abbildung®)

Ein-/Aus-/ Modustaste

Impulsmodus Ein-/Ausschalttaste

Modi (Siehe Abbildung G)

Verfügbare Modi(SCL)

• Horizontale Linie
• Vertikale Linie
  • Horizontale und vertikale Linie (Kreuz)
• Alle Strahlen AUS

Verfügbare Modi (SCL-D)

• Horizontale Linie
• Vertikale Linie
  • Horizontale und vertikale Linie (Kreuz)
  • Auf- und Abwärts-Punktstrahl
• Alle Linien und Punkt
• Alle Strahlen AUS

LEDs (Sihe Abbildung®)

Power LED - Leuchtet GRÜN

- Stromzufuhr EIN

Power LED - Blinkt ROT

- Batterie fast leer

Power LED - Leuchtet ROT

• Die Batterien müssen neu aufgeladen werden

Arretierungs-LED - Leuchtet ROT

- Pendelarretierung EIN

- Selbstnivellierung AUS

Arretierungs-LED - Blinkt ROT

• Außerhalb des Kompensierungsbereichs

Impuls-LED - Leuchtet GRÜN

- Impulsmodus EIN

(Kann mit Detektor verwendet werden)

Batterien und Stromversorgung

Einlegen / Entfernen der Batterien (Siehe Abbildung ©)

Lasergerät

• Drehen Sie das Laserwerkzeug um. Öffnen Sie die Batteriefachabdeckung durch Drücken und Herausschieben.
• Legen Sie die Batterien ein bzw. nehmen Sie sie heraus. Richten Sie die Batterien beim Einlegen in das Lasergerät ordnungsgemäß aus.
• Schließen Sie die Batteriefachabdeckung wieder, indem Sie die Abdeckung einschieben, bis sie einrastet.

WARNUNG:

- Achten Sie besonders auf die Markierungen (+) und (-) der Batterien, sodass diese richtig eingelegt sind. Die Batterien müssen vom gleichen Typ sein und die gleiche Spannung aufweisen. Verwenden Sie keine kombinierten Batterien mit unterschiedlichen Restladungen

Konfi guration

Befestigen des Zubehörs

Stativ-/Zubehöraufsatz (Siehe Abbildung Ⓔ)

• Positionieren Sie das Stativ/ das Zubehör an einem möglichst störungsfreien Ort und in der Nähe des Zentrums des zu vermessenden Bereichs.
• Stellen Sie das Stativ bzw. das Zubehör wie erforderlich auf. Passen Sie die Position der Beine so an, um sicherzustellen, dass der Stativkopf bzw. die Zubehör-Aufsatzbasis nahezu horizontal ausgerichtet ist.
• Zum einfacheren Aufsetzen entfernen Sie den Beinansatz vom Laserwerkzeug.
• Befestigen Sie das Laserwerkzeug am Stativ bzw. am Zubehör, indem Sie die Mittelschraube nach oben drücken und anziehen (Es können Zubehöre mit 1/4 oder 5/8 Gewindeschrauben verwendet werden).

ACHTUNG:

- Lassen Sie das Lasergerät nicht unbeaufsichtigt auf einem Zubehör, ohne dass die mittlere Schraube fest angezogen ist. Sonst ist es möglich, dass das Lasergerät herunterfällt und beschädigt wird.

HINWEIS:

• Am besten halten Sie das Lasergerät immer mit einer Hand fest, wenn Sie es auf ein Zubehör aufsetzen bzw. es abnehmen.
• Wenn Sie das Laserwerkzeug über einem Ziel positionieren, ziehen Sie die Mittelschraube zunächst nicht ganz fest, richten Sie das Werkzeug aus und ziehen Sie dann die Schraube ganz fest an.

Bedienung

HINWEIS:

• Siehe LED-Beschreibungen der Anzeigen während des Betriebs.
• Vor Inbetriebnahme des Lasergeräts sollten Sie das Lasergerät immer auf Genauigkeit überprüfen.
• Im manuellen Modus ist die Selbstnivellierung AUS. Es ist nicht garantiert, dass der Strahl genau eben ist.
• Das Lasergerät zeigt an, wenn er sich außerhalb des Kompensationsbereichs befinndet. Sehen Sie in den LED-Beschreibungen nach. Richten Sie das Lasergerät neu aus, damit es möglichst eben ist.

- Bei Nichtgebrauch sollten das Laserwerkzeug stets ausgeschaltet sein und die Pendelarretierung sich in der verriegelten Position befinden.

Einschalten

• Drücken Sie, um das Laserwerkzeug EIN zu schalten.
• Um das Laserwerkzeug AUS zu schalten, drücken Sie
  wiederholt ⏻, bis der Modus AUS ausgewählt wird
  ODER halten Sie länger als 3 Sekunden gedrückt, um das Lasergerät in jedem Modus AUS zu schalten.

Modus

- Drücken Sie wiederholt, um durch die verfügbaren Modi zu schalten.

Selbstnivellierender / Manueller Modus (Siehe Abbildungen F und J)

• Die Pendelarretierung des Laserwerkzeugs muss sich in der entriegelten Position befinden, um die Selbstnivellierung zu aktivieren.
• Das Laserwerkzeug kann mit der Pendelarretierung in der verriegelten Position verwendet werden, wenn es erforderlich ist, das Laserwerkzeug in unterschiedlichen Winkeln zu positionieren, um nicht-ebene gerade Linien oder Punkte zu projizieren.

Impulsmodus(Siehe Abbildung Ⓗ)

• Wenn das Laserwerkzeug an ist, drücken Sie den Impulsmodus AN bzw. AUS zu schalten.
• Der Impulsmodus ermöglicht die Verwendung mit einem Laserdetektor.

Anwendungen

Lot- / Punktübertragung

• Richten Sie mithilfe des vertikalen Laserstrahls eine vertikale Referenzebene ein.
• Ändern Sie die Position des/der gewünschten Objekts(e), bis diese(s) mit der vertikalen Referenzebene ausgerichtet ist/sind, um zu gewährleisten, dass das/die Objekt(e) im Lot ist/sind.

(Nur SCL-D):

• Richten Sie 2 Referenzpunkte ein, die lotrecht sein müssen.
• Richten Sie entweder den Abwärtslaserstrahl oder das Aufwärtslaserkreuz auf einen festgelegten Referenzpunkt aus.
• Der/die gegenüberliegende(n) Laserstrahl(en) projiziert/projizieren einen Punkt, der im Lot ist.
• Ändern Sie die Position des gewünschten Objekts, bis der Laserstrahl an dem zweiten Referenzpunkt ausgerichtet ist, der im Lot mit dem festgelegten Referenzpunkt sein muss.

Nivellierungs- / Punktübertragung

• Richten Sie mithilfe des horizontalen Laserstrahls eine horizontale Referenzebene ein.
• Ändern Sie die Position des/der gewünschten Objekts(e), bis diese(s) mit der horizontalen Referenzebene ausgerichtet ist/sind, um zu gewährleisten, dass das/die Objekt(e) in der Waage ist/sind.

Flächen

• Legen Sie mithilfe der vertikalen und horizontalen Laserstrahlen einen Punkt fest, an dem die beiden Strahlen sich kreuzen.
• Ändern Sie die Position des/der gewünschten Objekts(e), bis diese(s) sowohl mit dem vertikalen als auch dem horizontalen Laserstrahl ausgerichtet ist/sind, um zu gewährleisten, dass das/die Objekt(e) rechteckig ist/sind.

Impulsmodus(Siehe Abbildung Ⓗ)

- Mithilfe des Impulsmodus am Laserwerkzeug können Sie mit optionalen Laserdetektoren arbeiten.

Manueller Modus (Siehe Abbildungen F)

und Ⓙ)

- Deaktiviert die Selbstnivellierungsfunktion und ermöglicht es dem Laser, in beliebiger Ausrichtung einen starren Laserstrahl zu projizieren.

Genauigkeitsprüfung und Kalibrierung

HINWEIS:

• Die Lasergeräte werden im Werk versiegelt und kalibriert gemäß den angegebenen Genauigkeiten.
• Es wird empfohlen, vor der ersten Nutzung eine Kalibrierungsprüfung durchzuführen und dann regelmäßig während der weiteren Nutzung.
• Das Lasergerät sollte regelmäßig überprüft werden, um seine Genauigkeiten, insbesondere für präzise Einsätze, sicherzustellen.
• Die Transportarretierung muss sich in der entriegelten Position befinden, damit das Laserwerkzeug sich selbst nivellieren kann, bevor die Genauigkeit überprüft wird.

Nivellierstrahlgenauigkeit

(Siehe Abbildung K)

• Stellen Sie das Gerät wie abgebildet mit eingeschaltetem Laser auf. Markieren Sie Punkt P_1 am Kreuz.
• K_2 Drehen Sie das Laserwerkzeug um 180° und markieren Sie Punkt P_2 am Kreuz.
• Verschieben Sie das Gerät nah an die Wand und markieren Sie Punkt P_3 am Kreuz.
• K_4 Drehen Sie das Laserwerkzeug um 180° und markieren Sie Punkt P_4 am Kreuz.
• Messen Sie den vertikalen Abstand zwischen P_1 und P_3 , um D_3 zu erhalten und messen Sie den vertikalen Abstand zwischen P_2 und P_4 , um D_4 zu erhalten.
• Berechnen Sie den maximal zulässigen Versatz und vergleichen Sie diesen, wie in der Gleichung gezeigt, mit der Differenz von D_3 und D_4 .
• Ist die Summe größer als der berechnete maximal zulässige Versatz, müssen Sie das Gerät an Ihren Stanley-Händler zur Kalibrierung zurücksenden.

Maximaler Versatz:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times (D _ {1} m - (2 \times D _ {2} m)) \ = 0, 0 0 2 4 \frac {Z o l l}{f t} \times \left(D _ {1} f t - (2 \times D _ {2} f t)\right) \ \end{array} $$

Vergleich: (Siehe Abbildung ^K_5 )

$$ D _ {3} - D _ {4} \leq \pm \text { Maximum } $$

Beispiel:

• D_1 = 10m, D_2 = 0.5m
  • D_3 = 0.4 mm
  • D_4 = -0.6 mm
• 0,2 mm / m x (10 m - (2 x 0,5 m) = 1,8 mm (maximal zulässiger Versatz)
  • (0,4 mm) - (-0,6 mm) = 1,0 mm
• 1,0 mm ≤ 1,8 mm (KORREKT, Gerät befinet sich innerhalb der Kalibrierungstoleranz)

Horizontale Strahlgenauigkeit

(Siehe Abbildung L)

• Stellen Sie das Gerät wie abgebildet mit eingeschaltetem Laser auf. Richten Sie den vertikalen Strahl auf die erste Ecke oder einen eingestellten Referenzpunkt. Messen Sie die Hälfte der Entfernung D_1 und markieren Sie Punkt P_1 .
• Drehen Sie das Lasergerät und richten Sie den vorderen vertikalen Laserstrahl auf Punkt P_1 aus. Markieren Sie Punkt P_2 , an dem sich der horizontale und vordere vertikale Laserstrahl kreuzen.
• Drehen Sie das Laserwerkzeug und richten Sie den vertikalen Laserstrahl auf die zweite Ecke oder den zweiten festgelegten Referenzpunkt. Markieren Sie Punkt P_3 , sodass er vertikal mit den Punkten P_1 und P_2 ausgerichtet ist.
• L_4 Messen Sie den vertikalen Abstand D_2 zwischen dem höchsten und dem niedrigsten Punkt.
• Berechnen Sie den maximal zulässigen Abstand und vergleichen Sie ihn mit D2.
• Ist _2 Dgrößer als der berechnete maximal zulässige Versatz, müssen Sie das Gerät an Ihren Stanley-Händler zur Kalibrierung zurückschicken.

Maximaler Versatz:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times D _ {1} m \ \text { Maximum } \ = 0, 0 0 2 4 \frac {Z o l l}{f t} \times D _ {1} f t \ \end{array} $$

Vergleich: (Siehe Abbildung ^L_4 )

• D_1 = 5 m, D_2 = 0.65 mm
- 0,2 mm / m x 5 m = 1,0 mm (maximal zulässiger Versatz)
- 0,65 mm ≤ 1,0 mm (WAHR, Gerät befinet sich innerhalb der Kalibrierungstoleranz)

Vertikale Strahlgenauigkeit

(Siehe Abbildung Ⓜ)

• Messen Sie die Höhe eines Türgriffs oder Referenzpunkts, um die Entfernung D_1 zu erhalten. Stellen Sie das Gerät wie abgebildet mit eingeschaltetem Laser auf. Richten Sie den vertikalen Strahl auf den Türgriff oder Referenzpunkt. Markieren Sie die Punkte P_1 , P_2 und P_3 wie abgebildet.
• Verschieben Sie das Gerät auf die gegenüberliegende Seite des Türgriffs oder des Referenzpunkts und richten Sie den gleichen vertikalen Strahl auf P_2 und P_3 aus.
• M 3 Messen Sie die horizontalen Abstände zwischen P 1 und dem vertikalen Strahl von der zweiten Position aus.
• Berechnen Sie den maximal zulässigen Versatz und vergleichen ihn mit D.
• Ist _2 Dgrößer als der berechnete maximal zulässige Versatz, müssen Sie das Gerät an Ihren Stanley-Händler zur Kalibrierung zurückschicken.

Maximaler Versatz:

$$ \begin{array}{l} = 0, 4 \frac {m m}{m} \times D _ {1} m \ = 0, 0 0 4 8 \frac {Z o l l}{f t} x D _ {1} f t \ \end{array} $$

Maximum

Vergleich: (Siehe Abbildung ^M_3 )

• D_1 = 2m, D_2 = 0,3mm
• 0,4 mm x 2 m = 0,8 mm (maximal zulässiger Versatz)
• 0,3 mm ≤ 0,8 mm (KORREKT, Gerät befinet sich innerhalb der Kalibrierungstoleranz)

Aufwärts- und Abwärtsstrahlgenauigkeit

(Nur SCL-D / Siehe Abbildung Ⓝ)

• N_1 Stellen Sie das Gerät wie abgebildet mit eingeschaltetem Laser auf. Messen Sie die Entfernungen D_1 und D_2 . Markieren Sie die Punkte P_1 und P_2 .
• ^N_2 Drehen Sie das Laserwerkzeug um 180° und behalten Sie dieselbe Entfernung für D 1 und D 2 bei. Richten Sie den abwärts gerichteten Laserstrahl auf Punkt P 2 aus. Markieren Sie Punkt P 3 .
• Messen Sie die Entfernung D_3 zwischen den Punkten P_3 und P_1 .
• Berechnen Sie den maximal zulässigen Versatz und vergleichen ihn mit D_3 .
• Ist Dgrößer als der berechnete maximal zulässige Versatz, müssen Sie das Gerät an Ihren Stanley-Händler zur Kalibrierung zurückschicken.

Maximaler Versatz:

$$ \begin{array}{l} = (D _ {1} m \times 0. 4 \frac {m m}{m}) + (D _ {2} m \times 0. 8 \frac {m m}{m}) \ = \left(D _ {1} f t \times 0, 0 0 4 8 \frac {Z o l l}{f t}\right) + \left(D _ {2} f t \times 0, 0 0 9 6 \frac {Z o l l}{f t}\right) \ \end{array} $$

Vergleich: (Siehe Abbildung N_3 )

$$ D _ {3} \leq M a x i m u m $$

Beispiel:

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
• (3 m × 0,4 ) + (1 m × 0,8 ) = 2,0 mm (maximal zulässiger Versatz)
• 1,5 mm ≤ 2,0 mm (KORREKT, Gerät befinet sich innerhalb der Kalibrierungstoleranz)

Technische Daten

Lasergerät

	SCL SCL-D
Nivellierungsgenauigkeit: ≤ 3 mm / 15 m
Horizontale / Vertikale Genauigkeit ≤ 3 mm / 15 m
Aufwärtsstrahlgenauigkeit: ≤ 3 mm / 15 m
Abwärtsstrahlgenauigkeit: ≤ 6 mm / 15 m
Kompensierungsbereich: Selbstnivellierung auf ± 4°
Arbeitsentfernung:
Linie: ≥ 10 m ≥ 15 m
mit Laserdetektor: ≥ 25 m ≥ 50 m
Punkt ≥ 30 m
Laserklasse: Klasse 2 (EN60825-1)
Laserwellenlänge: 635 nm ± 5 nm
Betriebsdauer: ≥ 18 Stunden (Alkaline) ≥ 10 Stunden (Alkaline)
Stromversorgung: 3 x AA-Batterien
IP-Klasse:	IP54
Betriebstemperaturbereich:	-10°C bis +50°C
Lagertemperaturbereich:	-25°C bis +70°C
