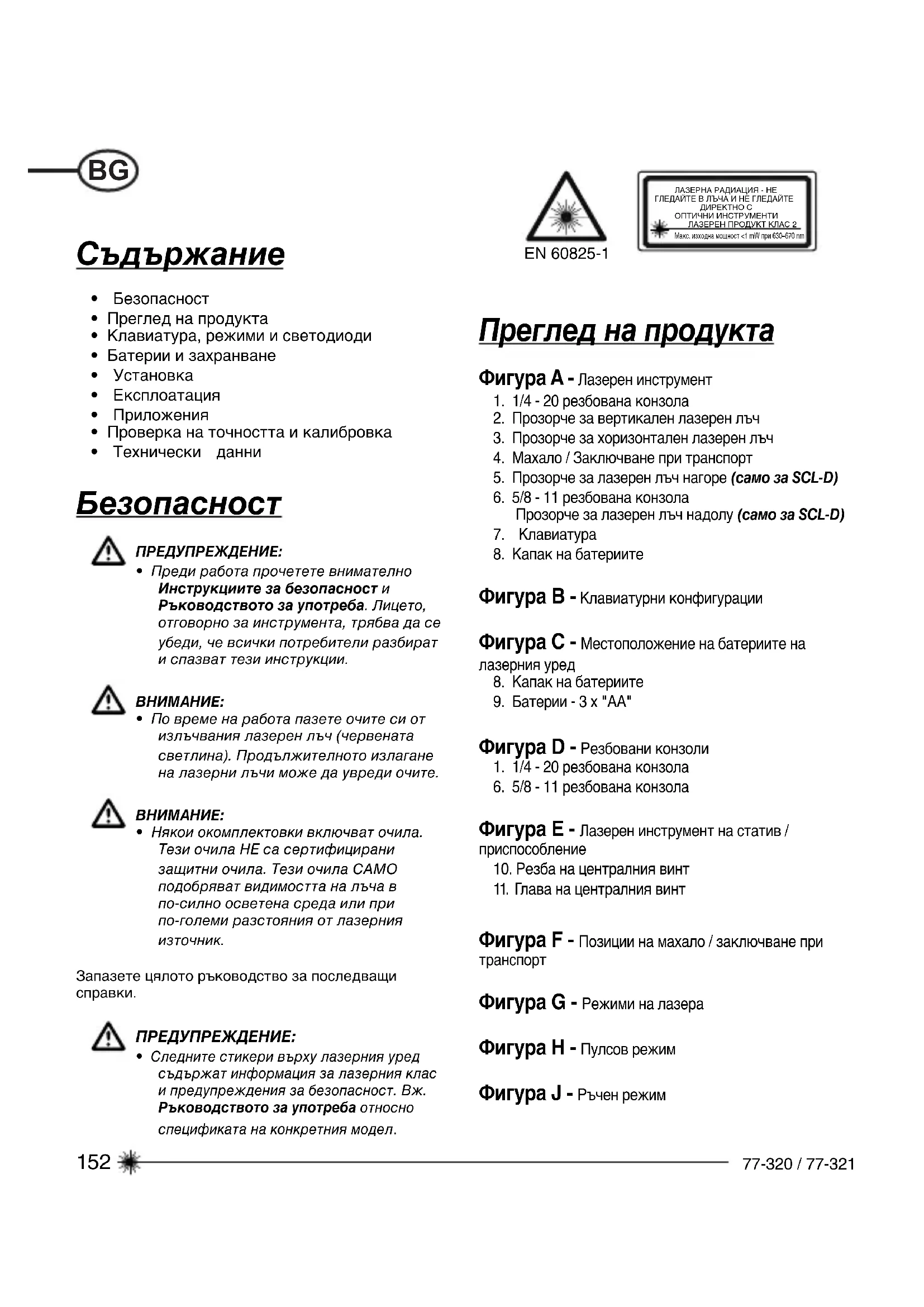

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SCL STANLEY

- Преди работа прочетете внимателно Инструкциите за безопасност и Ръководството за употреба. Лицето, отговорно за инструмента, трябва да се убеди, че всички потребители разбират и спазват тези инструкции.

ВНИМАНИЕ:

- По време на работа пазете очите си от излъчвания лазерен лъч (червената светлина). Продължителното излагане на лазерни лъчи може да увреди очите.

ВНИМАНИЕ:

- Някои окомплектовки включват очила. Тези очила HE са сертифицирани защитни очила. Тези очила САМО подобряват видимостта на лъча в по-силно осветена среда или при по-големи разстояния от лазерния източник.

Запазете цялото ръководство за последващи справки.

ПРЕДУПРЕЖДЕНИЕ:

- Следните стикери върху лазерния уред съдържат информация за лазерния клас и предупреждения за безопасност. Вж. Ръководството за употреба относно спецификата на конкретния модел.

EN 60825-1

1. 1/4 - 20 резбована конзола
2. Прозорче за вертикален лазерен лъч
3. Прозорче за хоризонтален лазерен лъч
4. Махало / Заключване при транспорт
5. Прозорче за лазерен лъч нагоре (само за SCL-D)
6. 5/8 - 11 резбована конзола Прозорче за лазерен лъч надолу (само за SCL-D)
7. Клавиатура
8. Капак на батериите

Фигура С - Местоположение на батериите на лазерния уред

1. Капак на батериите

2. Батерии - 3 x "АА"

1. Резба на централния винт

2. Глава на централния винт

Фигура F - Позиции на махало / заключване при транспорт

Фигура G - Режими на лазера

Фигура J - Ръчен режим

Фигура К - Точност на нивелиращия лъч

Фигура L - Точност на хоризонталния лъч

Фигура М - Точност на вертикалния лъч

Фигура N - Точност на лъча нагоре и надолу

Бутон за Вкл./Изкл./Режим

Бутон за Вкл./Изкл. Пулсов режим

Налични режими (SCL)

• Хоризонтална линия
• Вертикална линия
- Хоризонтална и вертикална линии (Кръстосване)
• Всички лъчи Изкл.

Налични режими (SCL-D)

• Хоризонтална линия
• Вертикална линия
- Хоризонтална и вертикална линии (Кръстосване)
• Лъч нагоре и надолу с точка
• Всички линии и точка
• Всички лъчи Изкл.

Светодиоди (Вж. фигура Ⓗ)

Светодиод на захранването - Свети в ЗЕЛЕНО

• Захранването е включено

Светодиод на захранването - Мига в ЧЕРВЕНО

• Батериите свършват

Светодиод на захранването - Свети в

ЧЕРВЕНО

- Батериите трябва да се презаредят

Светодиод на заключването - Свети в ЗЕЛЕНО

• Заключване на махалото е вкл.
• Самохоризонтирането е изкл.

Светодиод на заключването - Мига в ЧЕРВЕНО

- Извън обхвата на компенсатора

Светодиод на пулса - Свети в ЗЕЛЕНО

- Пулсов режим е вкл.

(Може да се използва с Детектор)

Поставяне/Изваждане на

батериите

(Вж. Фигура Ⓗ)

Лазерен уред

• Завъртете лазерния инструмент към долницата. Отворете капачето на отделението за батерии, като го натиснете и плъзнете навън.
• Поставете/извадете батериите. Спазете полярността на батериите при поставянето им в лазерния уред.
• Затворете и заключете капачето на отделението за батерии, като го плъзнете, докато щракне на мястото си.

ПРЕДУПРЕЖДЕНИЕ:

- Обърнете внимание на означенията (+) и (-), за да поставите правилно батериите. Батериите трябва да съвпадат по тип и заряд. Не използвайте батерии с различно ниво на заряда.

Установка

Монтаж върху принадлежности

Монтаж върху статив / приспособление(Вж. Фигура (E))

• Разположете статива / приспособлението на сигурно място в близост до центъра на мястото за измерване.
• Настройте статива / приспособлението, както е необходимо. Регулирайте позицията, така че главата на статива / основата за монтаж на приспособлението да е максимально хоризонтална.
• Свалете краката от лазерния инструмент за по-лесен монтаж.
• Монтирайте лазерния инструмент върху статива / приспособлението, като натиснете нагоре централния винт и затегнете (Могат да се използват приспособления с 1/4 или 5/8 резбован винт).

ВНИМАНИЕ:

- Не оставяйте лазерния уред върху статива без надзор, без да сте затегнали надеждно централния винт. В противен случай лазерният уред може да падне и да причини щети.

ЗАБЕЛЕЖКА:

• Винаги придържайте лазерния уред, докато го монтирате/демонтирате от приспособленията.
• Ако го позиционирате върху цел, частично затегнете централния винт, нивелирайте лазерния инструмент и след това затегнете докрай.

Експлоатация

ЗАБЕЛЕЖКА:

• Вж. Описание на светодиодите относно индикациите по време на работа.
• Преди работа винаги правете проверка на точността на лазерния уред.

• В ръчния режим самонивелирането е изключено. Не се гарантира точно хоризонтиране на лъча.

• Когато лазерният уред е извън обхвата на компенсатора, той подава съответната индикация. Вж. Описание на светодиодите. Хоризонтирайте максимально лазерния уред.

• Когато не се използва, моля,. уверете се, че лазерният инструмент е изключен и махалото е поставено в заключено положение.

Включване

• Натиснете за да включите лазерния уред.
• За да изключите лазерния уред, натиснете

многократно , докато не бъде избран режим ИЗКЛ. ИЛИ натиснете и задръжте

за ≥ 3 секунди, за да изключите лазерния инструмент във всеки режим.

Режим

- Натиснете многократно, за да преминете през наличните режими.

Самонивелиращ / Ръчен режим (Вж. Фигури Ⓕ и ⏚)

• Махалото за заключване на лазерния инструмент трябва да бъде в позиция отключено, за да е възможно самонивелиране.
• Лазерният инструмент може да се използва с махалото за заключване в позиция заключено, когато лазерът трябва да се позиционира под различни ъгли за защита на ненивелирани прави линии или точки.

- Когато лазерният инструмент е вкл., натиснете

, за да вкл./изкл. пулсовия режим.

- Пулсовият режим позволява използване с лазерен детектор.

Приложения

Отвес / Преместване на точка

• С помощта на вертикалния лазерен лъч, установете вертикална референтна равнина.
• Позиционирайте желания/те обект/и, докато се подравнят с вертикалната референтна равнина, за да гарантирате, че са отвесни.

(само за SCL-D):

• Установете 2 референтни точки, които трябва да бъдат отвесни.
• Подравнете лазерния лъч надолу или лазерния лъч нагоре, за да зададете референтна точка.
• Обратният лазерен лъч или лъчи ще проектират точка, която е в отвес.
• Позиционирайте желания обект, докато лазерният лъч е подравнен с втората референтна точка, която трябва да бъде в отвес спрямо зададената референтна точка.

Нивелир / Преместване на

точка

• С помощта на хоризонталния лазерен лъч, установете хоризонтална референтна равнина.
• Позиционирайте желания/те обект/и, докато се подравнят с хоризонталната референтна равнина, за да гарантирате, че са водоравни.

Прав ъгъл

• С помощта на вертикалният и хоризонтален лазерни лъчи, установете точка, където 2 лъча се пресичат.
• Позиционирайте желания/те обект/и, докато се подравнят с вертикалния и с хоризонталния лазерен лъч, за да гарантирате, че са под прав ъгъл.

- Настройката на лазерния инструмент на пулсов режим позволява употреба с лазерни детектори по избор.

Ръчен режим (Вж. Фигури Ⓕ и ⏚)

- Деактивира функцията за самохоризонтиране и позволява на лазерния уред да проектира солиден лазерен лъч във всякаква ориентация.

Проверка на

точността и

калибровка

ЗАБЕЛЕЖКА:

• Лазерните уреди се пломбират и калибрират в завода за посочената тук точност.
• Препоръчва се да извършите проверка на калибрацията преди първата употреба и периодично след това.
• Точността на лазерния уред трябва да се проверява редовно, особено при прецизни измервания.
• Заключването при транспорт трябва да е в положение отключено, за да може лазерният инструмент да се самонивелира, преди да се проверява точността.

Точност на лъча за хоризонтиране

(Вж. Фигура Ⓙ)

• _1 Поставете лазерния инструмент, както на илюстрацията, с включен лазер. Отбележете пресечната точка с P_1 .
• Κ₂ Завъртете лазерния уред на 180° и отбележете пресечната точка с P₂,
• _3 Преместете лазерния уред близо до стената и отбележете пресечната точка с P_3 .
• _4 Завъртете лазерния уред на 180° и отбележете пресечната точка с P_4 .
• _5 Измерете вертикалното разстояние между P_1 и P_3 , за да получите D_3 и вертикалното разстояние между P_2 и P_4 , за да получите D_4 .
• Изчислете максимальното отклонение в разстоянията и сравнете с разликата на D_3 и D_4 , както е показано в уравнението.
• Ако сборът не е по-малък или равен на изчисленото максимально отклонение от разстоянието, инструментът трябва да се върне при дистрибутора на Stanley за калибриране.

Максимално отклонение от разстоянието:

$$ \begin{array}{r l} {M a k c i m y m} & {= 0, 2 \frac {M M}{M} x (D _ {1} M - (2 x D _ {2} M))} \ & {= 0, 0 0 2 4 \frac {u H u a}{d y t a} x (D _ {1} d y t a - (2 x D _ {2} d y t a))} \end{array} $$

Сравнете: (Вж. фигура _5 )

$$ D _ {3} - D _ {4} \leq \pm M a k c m y m a $$

Пример:

• D_1 = 10 M, D_2 = 0,5 M
• D_3 = 0,4 MM
• D_4 = 0,6 MM
- 0,2 x (10 M - (2 x 0,5 M) = 1,8 MM (максимално отклонение от разстоянието)

• (0,4 mm) - (-0,6 mm) = 1,0 mm

- 1,0 мм ≤ 1,8 мм (ВЯРНО, инструментът е калибриран)

Точност на хоризонталния лъч (Вж. Фигура Ⓗ)

• Ⓛ Поставете лазерния инструмент, както на илюстрацията, с включен лазер. Насочете вертикалния лъч към първия ъгъл или зададена референтна точка. Измерете половината от разстоянието D₁ и го отбележете с точка P₁.
• ①2 Завъртете лазерния инструмент и подравнете предния вертикален лазерен лъч с точка P 1 . Отбележете точка P 2 , където хоризонталният и вертикален лазерни лъчи се пресичат.
• L_3 Завъртете лазерния инструмент и насочете вертикалния лъч към втория ъгъл или зададена референтна точка. Маркирайте точка P_3 , така че да е вертикално успоредна на точки P_1 и P_2 .
• L_4 Измерете вертикалното разстояние D_2 между най-високата и най-ниската точка.
• Изчислете максимальното отклонение от разстоянието и сравнете с D2.
• Ако Дие е по-малко или равно на изчисленото максимально отклонение от разстоянието, инструментът трябва да се върне при дистрибутора на Stanley за калибриране.

Максimalно отклонение от разстоянието:

$$ \begin{array}{l} = 0, 2 \frac {M M}{M} \times D _ {1} M \ \text { Максимум } \ = 0, 0 0 2 4 \frac {u H u a}{\phi y \tau a} \times D _ {1} \phi y \tau \ \end{array} $$

• D_1 = 5 M, D_2 = 0,65 MM
- 0,2 x 5 M = 1,0 MM (максимално отклонение от разстоянието)
- 0,65 мм ≤ 1,0 мм (ВЯРНО, инструментът е калибриран)

Точност на вертикалния лъч

(Вж. Фигура Ⓜ)

• Измерете височината на касата на врата или референтна точка, за да получите разстояние D_1 . Поставете лазерния инструмент, както на илюстрацията, с включен лазер. Насочете вертикалния лъч към касата на вратата или референтната точка. Отбележете точки P_1 , P_2 , и P_3 , както е показано на илюстрацията.
• ^M_2 Преместете лазера от обратната страна на касата на вратата или референтната точка и подравнете вертикалния лъч с P_2 и P_3 .
• Измерете хоризонталните разстояния между P_1 и вертикалния лъч от второто местоположение.
• Изчислете максимальното отклонение от разстоянието и сравнете с D_2 .
• Ако Дне е по-малко или равно на изчисленото максимально отклонение от разстоянието, инструментът трябва да се върне при дистрибутора на Stanley за калибриране.

Максимално отклонение от разстоянието:

$$ \begin{array}{l} = 0, 4 \frac {M M}{M} \times D _ {1} M \ \text { Максимум } \ = 0, 0 0 4 8 \frac {u H u a}{\phi y T a} \times D _ {1} \phi y T \ \end{array} $$

• D_1 = 2 M, D_2 = 0,3 MM
- 0,4 x 2 M = 0,8 MM (максимално отклонение от разстоянието)
- 0,3 мм ≤ 0,8 мм (ВЯРНО, инструментът е калибриран)

Точност на лъча нагоре и надолу

(Само за SČL-D / Вж. фигура Ⓜ)

• N_1 Поставете лазерния инструмент, както на илюстрацията, с включен лазер. Измерете разстоянията D_1 и D_2 . Отбележете точки P_1 и P_2 .
• ^N_2 Завъртете лазерния уред на 180°, като спазвате същите разстояния за D 1 и D 2 . Подравнете лазерния лъч надолу с точка P 2 . Отбележете точка P 3 .
• Измерете разстоянието D_3 между точките P_3 и P_1 .
• Изчислете максимальното отклонение от разстоянието и сравнете с D_2 .
• Ако Дие е по-малко или равно на изчисленото максимально отклонение от разстоянието, инструментът трябва да се върне при дистрибутора на Stanley за калибриране.

Максимално отклонение от разстоянието:

$$ \begin{array}{l} = \left(D _ {1} M \times 0, 4 \frac {M M}{M}\right) + \left(D _ {2} M \times 0, 8 \frac {M M}{M}\right) \ = \left(D _ {1} \phi y \tau x 0, 0 0 4 8 \frac {\text { и н ч а }}{\phi y \tau a}\right) + \left(D _ {2} \phi y \tau x \right. \ 0, 0 0 9 6 \frac {\text { инча }}{\text { фута }}) \ \end{array} $$

• D_1 = 3 M, D_2 = 1 M, D_3 = 1.5 M
• (3 M × 0,4 ) + (1 M × 0,8 ) = 2,0 MM (максимално отклонение от разстоянието)
- 1,5 мм ≤ 2,0 мм (ВЯРНО, инструментът е калибриран)

Технически данни

Лазерен уред

	SCL SCL-D
Точност на нивелиране: ≤ 3 мм / 15 м
Хоризонтална / Вертикална точност	≤ 3 мм / 15 м
Точност на лъча нагоре: ≤ 3 мм
Точност на лъча надолу: ≤ 6 мм
Обхват на компенсатора: Самохоризонтиране до ± 4^
Работно разстояние:
Линия: ≥ 10 м ≥ 15 м
с лазерен детектор: ≥ 25 м ≥ 50 м
Точка: ≥ 30 м
Клас лазер: Клас 2 (EN60825-1)
Дължина на вълната на лазера	635 nm ± 5 nm
Работно време:	≥ 18 часа (Алкален)	≥ 10 часа (Алкален)
Захранване:	3 x "AA" Батерии
IP клас:	IP54
Температурен диапазон за работа:	-10°C до +50°C
Температурен диапазон за съхранение:	-25°C до +70°C
