SCL - Poziomica laserowa STANLEY - Bezpłatna instrukcja obsługi

Marka	Stanley
Model	SCL
Kategoria	Poziomica laserowa
Dokładność poziomowania	≤ 3 mm / 15 m
Dokładność pozioma / pionowa	≤ 3 mm / 15 m
Zakres kompensacji	± 4° (samopoziomowanie)
Zasięg pracy (linia)	≥ 10 m
Zasięg pracy (z czujnikiem)	≥ 25 m
Klasa lasera	Klasa 2 (EN60825-1)
Długość fali lasera	635 nm ± 5 nm
Czas pracy	≥ 18 godzin (baterie alkaliczne)
Zasilanie	3 baterie AA
Stopień ochrony IP	IP54
Temperatura pracy	-10 °C do +50 °C
Temperatura przechowywania	-25 °C do +70 °C
Główne funkcje	Samopoziomowanie, tryb ręczny, tryb impulsowy, blokada wahadła
Rzutowane wiązki	Pozioma, pionowa, krzyż
Mocowanie	Gwint 1/4-20 i 5/8-11 do statywu
Bezpieczeństwo	Promieniowanie lasera klasy 2, nie patrzeć bezpośrednio

Często zadawane pytania - SCL STANLEY

Jak włączyć i wyłączyć poziomicę laserową Stanley SCL?

Naciśnij przycisk WŁ./WYŁ., aby włączyć. Aby wyłączyć, naciskaj wielokrotnie, aż wybierzesz tryb WYŁ. lub przytrzymaj przycisk przez ≥ 3 sekundy.

Jaki typ baterii użyć i jak je zainstalować?

Użyj 3 alkalicznych baterii AA. Otwórz pokrywę baterii, przesuwając ją, włóż baterie zgodnie z biegunowością (+/-), a następnie zamknij.

Do czego służy tryb impulsowy?

Tryb impulsowy umożliwia korzystanie z narzędzia z zewnętrznym czujnikiem laserowym w celu zwiększenia zasięgu lub pracy na zewnątrz. Naciśnij przycisk trybu impulsowego, aby go aktywować.

Jak sprawdzić dokładność poziomicy laserowej?

Postępuj zgodnie z procedurami weryfikacji w instrukcji: test wiązki poziomej (rysunek K), poziomej (L), pionowej (M) oraz wznoszącej/opadającej (N). Użyj wzorów do obliczenia maksymalnego odchylenia. Jeśli poza granicami, odeślij narzędzie do kalibracji.

Co oznacza migająca czerwona dioda?

Migająca czerwona dioda wskazuje na słabe baterie. Szybko wymień baterie. Ciągłe czerwone światło oznacza, że baterie są rozładowane.

Jak używać blokady wahadła?

Blokada wahadła (lub blokada transportowa) musi być odblokowana do samopoziomowania. Zablokowana, narzędzie można ręcznie przechylać, aby rzutować linie pod dowolnym kątem, ale dokładność nie jest gwarantowana.

Czy mogę zamocować laser na statywie?

Tak, narzędzie ma gwintowane mocowania 1/4-20 i 5/8-11. Zamocuj je, wkręcając środkową śrubę statywu. Dokręć dobrze, aby uniknąć upadku.

Jakie środki ostrożności należy zachować?

Nie patrz bezpośrednio na wiązkę lasera (klasa 2). Unikaj długotrwałego narażenia oczu. Dostarczone okulary nie są certyfikowanymi okularami ochronnymi.

Jak wyczyścić poziomicę laserową?

Użyj miękkiej, suchej szmatki. Nie używaj rozpuszczalników. Ostrożnie czyść okna lasera. Przechowuj narzędzie w etui w temperaturze pokojowej.

Co zrobić, jeśli narzędzie nie wykonuje samopoziomowania?

Sprawdź, czy blokada wahadła jest odblokowana. Jeśli miga czerwona dioda, oznacza to, że zakres kompensacji został przekroczony. Umieść narzędzie na bardziej poziomej powierzchni.

INSTRUKCJA OBSŁUGI SCL STANLEY

• Bezpieczeństwo
• Opis produktu
• Klawiatura, tryby i diody LED
• Baterie i zasilanie
• Przygotowanie do pracy
• Obstuga
• Zastosowania
• Sprawdzanie dokładności i kalibracja
• Dane techniczne

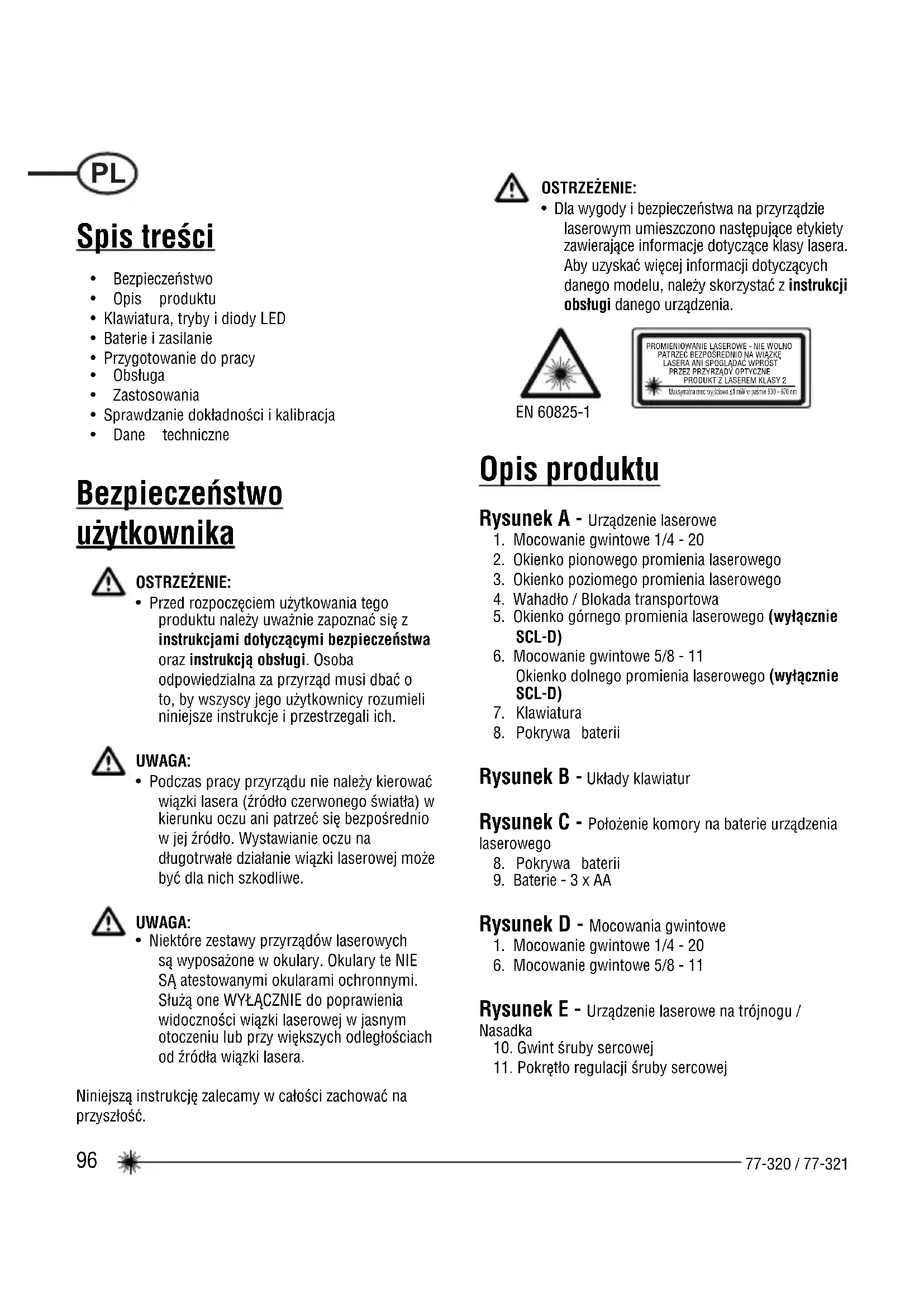

Bezpieczeństwo użytkownika

OSTRZEŻENIE:

- Przed rozpoczęciem użytkowania tego produktu należy uważnie zapoznać się z instrukcjami dotyczącymi bezpieczeństwa oraz instrukcją obsługi. Osoba odpowiedzialna za przyrząd musi dbać o to, by wszyscy jego użytkownicy rozumieli niniejsze instrukcje i przestrzegali ich.

UWAGA:

- Podczas pracy przyrządu nie należy kierować wiązki lasera (źródło czerwonego światła) w kierunku oczu ani patrzeć się bezpośrednio w jej źródło. Wystawianie oczu na długotrwałe działanie wiązki laserowej może być dla nich szkodliwe.

UWAGA:

- Niektóre zestawy przyrządów laserowych są wyposażone w okulary. Okulary te NIE SĄ atestowanymi okularami ochronnymi. Służą one WYŁĄCZNIE do poprawienia widoczności wiązki laserowej w jasnym otoczeniu lub przy większych odległościach od źródła wiązki lasera.

Niniejszą instrukcję zalecamy w całości zachować na przyszłość.

OSTRZEŻENIE:

- Dla wygody i bezpieczeństwa na przyrządzie laserowym umieszczono następujące etykiety zawierające informacje dotyczące klasy lasera. Aby uzyskać więcej informacji dotyczących danego modelu, należy skorzystać z instrukcji obsługi danego urządzenia.

EN 60825-1

Opis produktu

Rysunek A - Urządzenie laserowe

1. Mocowanie gwintowe 1/4 - 20
2. Okienko pionowego promienia laserowego
3. Okienko poziomego promienia laserowego
4. Wahadło / Blokada transportowa
5. Okienko górnego promienia laserowego (wyłącznie SCL-D)
6. Mocowanie gwintowe 5/8 - 11 Okienko dolnego promienia laserowego (wyłącznie SCL-D)
7. Klawiatura
8. Pokrywa baterii

Rysunek B - Układy klawiatur

Rysunek C - Położenie komory na baterie urządzenia laserowego

1. Pokrywa baterii
2. Baterie - 3 x AA

Rysunek D - Mocowania gwintowe

1. Mocowanie gwintowe 1/4 - 20
2. Mocowanie gwintowe 5/8 - 11

Rysunek E - Urządzenie laserowe na trójnogu / Nasadka

1. Gwint śruby sercowej
2. Pokrętło regulacji śruby sercowej

Rysunek F - Wahadło / Pozycje blokady transportowej

Rysunek G - Tryby lasera

Rysunek H - Tryb impulsowy

Rysunek J - Tryb ręczny

Rysunek K - Dokładność promienia poziomego

Rysunek L - Dokładność promienia poziomego

Rysunek M - Dokładność promienia pionowego

Rysunek N - Dokładność promienia górnego i dolnego

Klawiatura, tryby i diody LED

Klawiatury (Patrz rysunek Ⓑ)

Włącznik ON / OFF / Przycisk trybu

Włącznik trybu impulsowego ON / OFF

Tryby (Patrz rysunek G)

Dostępne tryby (SCL)

• Linia pozioma
• Linia pionowa
  • Linia pozioma i linia pionowa (Krzyż)
• Wszystkie promienie wyłączone

Dostępne tryby (SCL-D)

• Linia pozioma
• Linia pionowa
  • Linia pozioma i linia pionowa (Krzyż)
• Promień punktowy górny i dolny
• Wszystkie linie i punkt
• Wszystkie promienie wyłączone

Diody LED (Patrz rysunek Ⓑ)

Dioda LED sygnalizująca włączenie

urządzenia - Świeci się na ZIELONO

- Zasilanie jest włączone

Dioda sygnalizująca włączenie urządzenia - Miga na CZERWONO

- Niski poziom naładowania baterii

Dioda sygnalizująca włączenie urządzenia -

Świeci się na CZERWONO

• Baterie wymagają naładowania

Dioda LED sygnalizująca włączenie blokady

- Świeci się na CZERWONO

• Blokada wahadła jest włączona
• Samopoziomowanie jest wyłączone

Dioda sygnalizująca włączenie blokady - Miga na CZERWONO

- Poza zakresem kompensacji

Dioda LED sygnalizująca włączenie trybu impulsowego - Świeci się na ZIELONO

- Tryb impulsowy jest włączony (można stosować z detektorem)

Baterie i zasilanie

Instalacja / wyjmowanie baterii

(Patrz rysunek ©)

Urządzenie laserowe

• Obróć urządzenie laserowe. Otwórz pokrywę wnęki baterii, naciskając ją i wysuwając.
• Włóż / wyjmij baterie. Przy wkładaniu baterii do urządzenia należy zwrócić uwagę, aby były prawidłowo zwrócone.
• Zamknij i zatrzaśnij pokrywę wnęki baterii, wsuwając ją do chwili jej zablokowania.

OSTRZEŻENIE:

- Aby poprawnie zainstalować akumulatory, należy je włożyć zgodnie z oznaczeniami (+) i (-) znajdującymi się na komorze. Należy zawsze używać baterii tego samego rodzaju i o tym samym poziomie naładowania. Nie należy używać baterii o różnych poziomach naładowania.

Przygotowanie do pracy

Ustawianie na akcesoriach

Trójnóg / Mocowanie akcesoriów (Patrz rysunek Ⓔ)

• Ustaw trójnóg / akcesorium w miejscu, jak najbliżej środka terenu, na którym będzie dokonywany pomiar oraz tak, by laser mógł pracować bez zakłóceń.
• Ustaw trójnóg / akcesorium w żądanej pozycji. Wyreguluj pozycję aby upewnić się, że główna trójnogu / podstawa mocowania akcesorium jest w pozycji bliskiej poziomowi.
• Zdejmij nasadkę nogi z urządzenia w celu łatwiejszego zamontowania.
• Zamontuj urządzenie na trójnogu poprzez wsunięcie w nie śruby sercowej i przykręcenie. (Można stosować akcesoria ze śrubą 1/4 lub 5/8).

UWAGA:

- Nie należy odchodzić od lasera bez upewnienia się, że śruba sercowa jest w pełni zakręcona. W przeciwnym wypadku urządzenie może się przewrócić i ulec uszkodzeniu.

INFORMACJA:

• Zaleca się trzymanie urządzenia jedną ręką podczas zakładania go lub zdejmowania z akcesorium.
• W przypadku ustawiania urządzenia nad celem należy najpierw częściowo zakręcić śrubę sercową, ustawić urządzenie, a następnie zakręcić do oporu.

Obstuga

INFORMACJA:

• Patrz rozdział Opis funkcji diód LED aby uzyskać informacje o wskazaniach podczas obsługi.
• Przed rozpoczęciem pracy z laserem zawsze należy sprawdzić dokładność jego pomiarów.
• W trybie ręcznym funkcja samopoziomowania jest wyłączona. W takim przypadku nie gwarantuje się, że wiązka lasera jest wypoziomowana.
• Urządzenie wyświetl komunikat, kiedy nachylenie znajdzie się poza zakresem kompensacji. Więcej informacji można znaleźć w rozdziale Opis funkcji diód LED. Przyrząd należy ustawić ponownie, by odchylenie od poziomu było mniejsze.
• Po zakończeniu pracy z urządzeniem należy je zawsze wyłączyć i ustawić blokadę wahadła w pozycji zablokowanej.

Zasilanie

• Naciśnij przycisk aby włączyć urządzenie.
• Aby wyłączyć urządzenie, kilkakrotnie naciśnij
  przycisk do momentu wybrania trybu wyłączania LUB naciśnij i przytrzymaj przycisk
  przez ≥ 3 sekundy aby wyłączyć urządzenie w dowolnym trybie pracy.

Tryb

- Naciśnij kilkakrotnie przycisk dostępne tryby.

aby przejrzeć

Tryb samopoziomowania / Tryb ręczny (Patrz rysunki Ⓕ i Ⓗ)

• Blokada wahadła w urządzeniu laserowym musi być ustawiona na pozycję zablokowaną aby umożliwiaś samopoziomowanie.
• Można korzystać z urządzenia z blokadą wahadła w pozycji zablokowanej, kiedy zachodzi potrzeba umieszczenia urządzenia pod różnymi kątami w celu wyświetlenia niewypoziomowanych linii prostych lub punktów.

Tryb impulsowy (Patrz rysunek Ⓗ)

- Po włączeniu urządzenia naciśnij / wyłączyć tryb impulsowy.

aby włączyć

- Tryb impulsowy umożliwia pracę z detektorem wiązki laserowej.

Zastosowania

Pion / Przeniesienie punktu

• Za pomocą pionowego promienia laserowego można określić pionową płaszczyznę odniesienia.
• Przedmioty, które mają znajdować się w pionie, należy ustawić tak, aby przylegały do pionowej płaszczyzny odniesienia.

(wyłącznie SCL-D):

• Określ 2 punkty odniesienia, które mają znajdować się w jednej linii w pionie.
• Ustaw dolny promień laserowy lub górny promień laserowy tak, aby wyznaczyć punkt odniesienia.
• Przeciwległy promień(-nie) laserowy(-e) będzie(-ą) rzutował(-y) punkt w pionie.
• Umieść wybrany przedmiot tak, aby promień laserowy był na równi z drugim punktem odniesienia, który powinien być w pionie względem ustawionego punktu odniesienia.

Poziom / Przeniesienie punktu

• Za pomocą poziomego promienia laserowego można określić poziomą płaszczyznę odniesienia.
• Przedmioty, które mają znajdować się w poziomie, należy ustawić tak, aby przylegały do poziomej płaszczyzny odniesienia.

Krzyż

• Za pomocą pionowego i poziomego promienia laserowego ustaw punkt przecięcia dwóch promieni.
• Przedmioty, które mają znajdować się w położeniu prostopadłym, należy ustawić tak, aby przylegały do pionowego i poziomego promienia laserowego.

Tryb impulsowy (Patrz rysunek Ⓗ)

- Ustawienie urządzenia na tryb impulsowy umożliwia pracę z detektorami wiązki laserowej.

Tryb ręczny (Patrz rysunki Ⓕ i Ⓗ)

- Wyłącza funkcję samopoziomowania i umożliwia projekcję nieruchomoego promienia laserowego w dowolnym położeniu.

Sprawdzanie dokładności i kalibracja

INFORMACJA:

• Przyrządy laserowe są plombowane i kalibrowane w fabryce zgodnie z ustalonym zakresem dokładności.
• Zaleca się sprawdzenie kalibracji przyrządu przed pierwszym użyciem, a następnie powtarzanie tej czynności regularnie w czasie dalszego użytkowania.
• Aby zapewnić dokładność pomiarów, szczególnie przy trasowaniu o wysokiej precyzji, przyrząd należy regularnie sprawdzać.
• Blokada transportowa powinna znajdować się w pozycji odblokowanej aby urządzenie mogło przeprowadzić samopoziomowanie przed sprawdzeniem dokładności.

Dokładność poziomowania

(Patrz rysunek Ⓚ)

• ⑨ Umieść urządzenie z włączonym laserem tak, jak przedstawiono na rysunku. Zaznacz punkt P _1 w miejscu przecięcia promieni.
• K_2 Obróć urządzenie o 180° i zaznacz punkt P _2 w miejscu przecięcia promieni.
• Przesuń urządzenie bliżej do ściany i zaznacz punkt P_3 w miejscu przecięcia promieni.
• K_4 Obróć urządzenie o 180° i zaznacz punkt P _4 w miejscu przecięcia promieni.
• _5 Zmierz odległość w pionie pomiędzy punktem P_1 i P_3 aby otrzymać D_3 oraz odległość w pionie pomiędzy punktem P_2 i P_4 aby otrzymać D_4 .
• Oblicz maksymalną odległość przesunięcia i porównaj z różnicą wartości D_3 oraz D_4 , korzystając z poniższego wzoru.
• Jeżeli suma nie jest mniejsza lub równa wyliczonej maksymalnej odległości przesunięcia, to urządzenie należy zwrócić do dystrybutora firmy Stanley w celu przeprowadzenia kalibracji.

Maksymalna odległość przesunięcia:

$$ \begin{array}{l} = 0, 2 \frac {\mathrm{mm}}{\mathrm{m}} \times \left(\mathrm{D} _ {1} \mathrm{m} - (2 \times \mathrm{D} _ {2} \mathrm{m})\right) \ = 0, 0 0 2 4 \frac {\text {in}}{\text {ft}} \times \left(D _ {1} \text {ft} - (2 \times D _ {2} \text {ft})\right) \ \end{array} $$

Porównaj: (Patrz rysunek _5 )

$$ D _ {3} - D _ {4} \leq \pm M a k s i m u m $$

Przykład:

• D_1 = 10 m, D_2 = 0.5 m
• D_3 = 0,4 mm
• D_4 = -0,6 mm
- 0,2 mm / m × (10 m - (2 × 0,5 m) = 1,8 mm (maksymalna odległość przesunięcia)
- (0,4mm) - (-0,6mm) = 1,0mm
- 1,0 mm ≤ 1,8 mm (PRAWDA, urządzenie zachowuje kalibrację)

Dokładność promienia poziomego

(Patrz rysunek Ⓜ)

• Umieść urządzenie z włączonym laserem tak, jak przedstawiono na rysunku. Skieruj promień pionowy w stronę pierwszego rogu lub ustalonego punktu odniesienia. Wyznacz połowę odległości D 1 i zaznacz punkt P 1 .
• Obróć urządzenie i skieruj przedni pionowy promień laserowy na punkt P 1 . Zaznacz punkt P 2 w miejscu, w którym krzyżują się poziomy i pionowy promień laserowy.
• L_3 Obróć urządzenie i skieruj pionowy promień laserowy w stronę drugiego rogu lub ustalonego punktu odniesienia. Zaznacz punkt P_3 tak, aby przecinał w pionie punkty P_1 i P_2 .
• Zmierz odległość D_2 w pionię pomiędzy punktem najwyższym a najniższym.
• Oblicz maksymalną odległość przesunięcia i porównaj z wartością D2.
• Jeżeli wartość D _2 nie jest mniejsza lub równa wyliczonej maksymalnej odległości przesunięcia, to urządzenie należy zwrócić do dystrybutora firmy Stanley.

Maksymalna odległość przesunięcia:

$$ \begin{array}{l} = 0, 2 \frac {\mathrm{mm}}{\mathrm{m}} \times D _ {1} \mathrm{m} \ \text { Maksimum } \ = 0, 0 0 2 4 \text { in ft } \times D _ {1} \text { ft } \ \end{array} $$

Porównaj: (Patrz rysunek L_4 )

• D_1 = 5 m, D_2 = 0,65 mm
- 0,2 mm x 5 m = 1,0 mm (maksymalna odległość przesunięcia)
- 0,65 mm ≤ 1,0 mm (PRAWDA, urządzenie zachowuje kalibrację)

Dokładność promienia pionowego (Patrz rysunek Ⓜ)

• ^M_1 Zmierz wysokość ościeżnicy drzwi lub punktu odniesienia, uzyskując odległość D. Umieść urządzenie z włączonym laserem tak, jak przedstawiono na rysunku. Skieruj promień pionowy na ościeżnicę drzwi lub punkt odniesienia. Zaznacz punkty P 1 , P 2 i P _3 , jak wskazano na rysunku.
• ^M_2 Skieruj urządzenie na przeciwległą stronę ościeżnicy drzwi lub punktu odniesienia i zestaw ten sam promień pionowy z punktami P_2 i P_3 .
• M₂ Zmierz odległości w poziomie pomiędzy punktem P₁ a promieniem pionowym w drugim położeniu.
• Oblicz maksymalne dopuszczalne przesunięcie i porównaj z wartością D₂.
• Jeżeli wartość D _2 nie jest mniejsza lub równa wyliczonej maksymalnej odległości przesunięcia, to urządzenie należy zwrócić do dystrybutora firmy Stanley.

Maksymalna odległość przesunięcia:

$$ \begin{array}{l} = 0, 4 \frac {\mathrm{mm}}{\mathrm{m}} \times D _ {1} \mathrm{m} \ = 0, 0 0 4 8 \frac {\text {in}}{\mathrm{ft}} \times D _ {1} \mathrm{ft} \ \end{array} $$

Maksimum

Porównaj: (Patrz rysunek M_3 ) D_2 ≤ Maksimum

Przykład:

• D_1 = 2 m, D_2 = 0,3 mm
- 0,4 mm x 2 m = 0,8 mm (maksymalna odległość przesunięcia)
- 0,3 mm ≤ 0,8 mm (PRAWDA, urządzenie zachowuje kalibrację)

Dokładność promienia górnego i dolnego

(wyłącznie SCL-D / Patrz rysunek Ⓝ)

• Umieść wskaźnik z włączonym laserem tak, jak przedstawiono na rysunku. Zmierz odległości D_1 i D_2 . Zaznacz punkty P_1 i P_2 .
• N_2 Obróć urządzenie o 180°, utrzymując te same odległości D_1 i D_2 . Skieruj dolny promień laserowy na punkt P_2 . Zaznacz ten punkt jako P_3 .
  • N_3 Zmierz odległość D_3 pomiędzy punktami P_3 i P_1 .
• Oblicz maksymalną odległość przesunięcia i porównaj z wartością D _3 .
• Jeżeli wartość D _3 nie jest mniejsza lub równa wyliczonej maksymalnej odległości przesunięcia, to urządzenie należy zwrócić do dystrybutora firmy Stanley.

Maksymalna odległość przesunięcia:

$$ \begin{array}{l} = \left(D _ {1} m \times 0, 4 \frac {m m}{m}\right) + \left(D _ {2} m \times 0, 8 \frac {m m}{m}\right) \ = \left(D _ {1} f t \times 0, 0 0 4 8 \frac {\text {in}}{f t}\right) + \left(D _ {2} f t \times 0, 0 0 9 6 \frac {\text {in}}{f t}\right) \ \end{array} $$

Porównaj: (Patrz rysunek N_3 )

$$ D _ {3} \leq M a k s i m u m $$

Przykład:

• D_1 = 3 m, D_2 = 1 m, D_3 = 1,5 m
- (3 m x 0,4 ) + (1 m x 0,8 ) = 2,0 mm (maksymalna odległość przesunięcia)
- 1,5 mm ≤ 2,0 mm (PRAWDA, urządzenie zachowuje kalibrację)

Dane techniczne

Urządzenie laserowe

	SCL SCL-D
Dokładność w poziomie: ≤ 3 mm / 15 m
Dokładność promienia poziomego / pionowego	≤ 3 mm / 15 m
Dokładność promienia górnego: ≤ 3 m
Dokładność promienia dolnego: ≤ 6 m
Zakres kompensacji: Samopoziomowanie do ± 4°
Odległość robocza:
Linia: ≥ 10 m ≥ 15 m
z detektorem wiązki laserowej: ≥ 25 m ≥ 50 m
Punkt: ≥ 30 m
Klasa lasera: Klasa 2 (EN60825-1)
Pasmo wiązki laserowej 635 nm ± 5 nm
Czas pracy: ≥ 18 godzin (baterie alkaliczne) ≥ 10 godzin (baterie alkaliczne)
Źródło zasilania: Baterie - 3 x AA
Klasa IP: IP54
Zakres temperatur roboczych: od -10°C do +50°C
Zakres temperatur przechowywania: od -25°C do +70°C

Notatki

Περιεχόμενα
