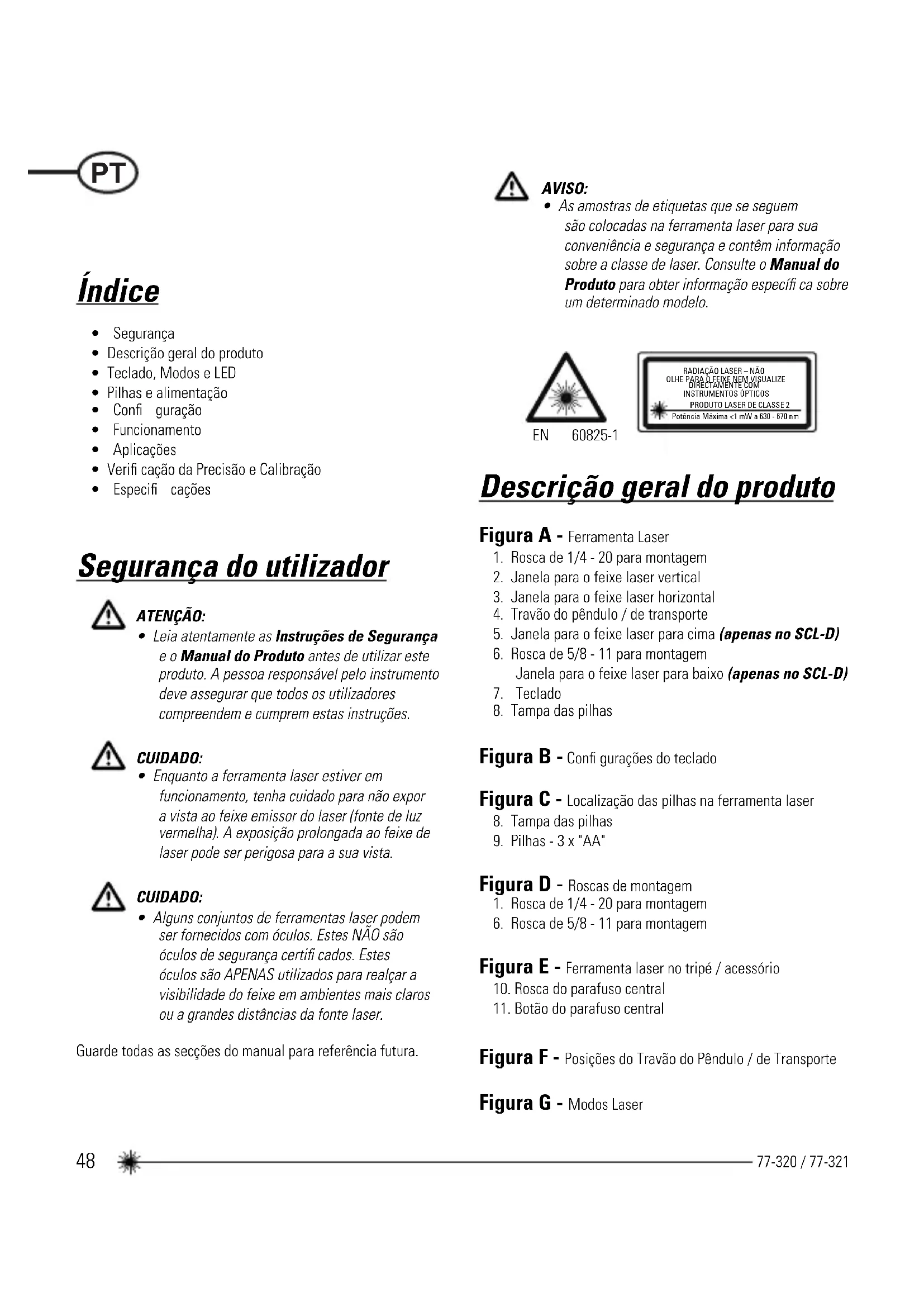

MANUAL DE UTILIZADOR SCL STANLEY

• Segurança
• Descrição geral do produto
• Teclado, Modos e LED
• Pilhas e alimentação
• Confi guração
• Funcionamento
• Aplicações
  • Verifi cação da Precisão e Calibração
• Especifi cações

Segurança do utilizador

ATENÇÃO:

- Leia atentamente as Instruções de Segurança e o Manual do Produto antes de utilizar este produto. A pessoa responsável pelo instrumento deve assegurar que todos os utilizadores compreendem e cumprem estas instruções.

CUIDADO:

- Enquanto a ferramenta laser estiver em funcionamento, tenha cuidado para não expor a vista ao feixe emissor do laser (fonte de luz vermelha). A exposição prolongada ao feixe de laser pode ser perigosa para a sua vista.

CUIDADO:

- Alguns conjuntos de ferramentas laser podem ser fornecidos com óculos. Estes NÃO são óculos de segurança certifi cados. Estes óculos são APENAS utilizados para realizar a visibilidade do feixe em ambientes mais claros ou a grandes distâncias da fonte laser.

Guarde todas as secções do manual para referência futura.

AVISO:

- As amostras de etiquetas que se seguem são colocadas na ferramenta laser para sua conveniência e segurança e contêm informação sobre a classe de laser. Consulte o Manual do Produto para obter informação específico ca sobre um determinado modelo.

EN 60825-1

RADIAÇÃO LASER - NÃO OLHE PARA O FEIXE NEM VISUALIZE DIRECTAMENTE COM INSTRUMENTOS OPTICOS PRODUTO LASER DE CLASSE 2 Potência Máxima <1 mW a 630 - 670 nm

Descrição geral do produto

Figura A - Ferramenta Laser

1. Rosca de 1/4 - 20 para montagem
2. Janela para o feixe laser vertical
3. Janela para o feixe laser horizontal
4. Travão do pêndulo / de transporte
5. Janela para o feixe laser para cima (apenas no SCL-D)
6. Rosca de 5/8 - 11 para montagem Janela para o feixe laser para baixo (apenas no SCL-D)
7. Teclado
8. Tampa das pilhas

Figura B - Confi gurações do teclado

Figura C - Localização das pilhas na ferramenta laser

1. Tampa das pilhas
2. Pilhas - 3 x "AA"

Figura D - Roscas de montagem

1. Rosca de 1/4 - 20 para montagem
2. Rosca de 5/8 - 11 para montagem

Figura E - Ferramenta laser no tripé / acessório

1. Rosca do parafuso central
2. Botão do parafuso central

Figura F - Posições do Travão do Pêndulo / de Transporte

Figura G - Modos Laser

Figura H - Modo de Impulsos

Figura J - Modo Manual

Figura K - Precisão do feixe de nivelamento

Figura L - Precisão do feixe horizontal

Figura M - Precisão do feixe vertical

Figura N - Precisão do feixe para cima e para baixo

Teclado, Modos e LED

Teclados (Consulte a figuraB)

Tecla de LIGAR / DESLIGAR / Modo

Tecla de LIGAR / DESLIGAR o Modo de Impulsos

Modos (Consulte a figuraG)

Modos disponíveis (SCL)

• Linha horizontal
• Linha vertical
  • Linha horizontal e linha vertical (Cruz)
• Todos os feixes DESLIGADOS

Modos disponíveis (SCL-D)

• Linha horizontal
• Linha vertical
  • Linha horizontal e linha vertical (Cruz)
• Feixe de ponto para cima e para baixo
• Todas as linhas e pontos
• Todos os feixes DESLIGADOS

LEDs (Consulte a fi gura B)

LED de alimentação - VERDE aceso

• A alimentação está LIGADA

LED de alimentação - VERMELHO a piscar

- Pilha fraca

LED de alimentação - VERMELHO aceso

- As pilhas precisam de ser recarregadas

- O travão do pêndulo está LIGADO

- O auto-nivelamento está DESLIGADO

LED de travamento - VERMELHO a piscar

- Fora da gama de compensação

(Pode ser utilizado com o detector)

Pilhas e alimentação

Instalação / Remoção das Pilhas

(Consulte a fi gura©)

Ferramenta Laser

• Vire a ferramenta laser para baixo. Abra a tampa do compartimento de pilhas, premindo e deslizando para fora.
• Instale / Retire as pilhas. Posicione as pilhas correctamente na ferramenta laser.
• Feche e tranque a tampa do compartimento de pilhas, deslizando-a até fi car segura.

AVISO:

- Tenha particular atenção às marcações de (+) e (-) no compartimento das pilhas para a colocação correcta das pilhas. As pilhas devem ser do mesmo tipo e capacidade. Não utilize

combinações de pilhas com cargas diferentes.

Confi guração

Montagem em acessórios

Montagem em tripé / acessório (Consulte a fi gura ^E )

• Coloque o tripé / acessório num local em que não seja facilmente perturbado e próximo do centro da área a ser medida.
• Ajuste o tripé / acessório conforme o necessário. Ajuste o posicionamento para que a base do tripé / acessório fi que próximo do horizontal.
• Retire o acessório de ligação da ferramenta laser para facilitar a montagem.
• Monte a ferramenta laser no tripé / acessório empurrando o parafuso central para cima e apertando-o (Podem ser utilizados acessórios com parafusos com rosca de 1/4 ou 5/8).

CUIDADO:

- Não abandone a ferramenta laser num acessório sem primeiro o aparafusar totalmente. Se não o fi zer, corre o risco de a ferramenta laser cair e possivelmente fi car danifi cada.

NOTA:

• É conveniente segurar sempre na ferramenta laser com uma mão ao colocar ou retirar a ferramenta de um acessório.
• Se for montado sobre um alvo, aperte parcialmente o parafuso central, alinhe a ferramenta laser, e depois aperte totalmente o parafuso.

Funcionamento

NOTA:

• Consulte as Descrições dos LED para indicações durante a utilização.
• Antes de utilizar a ferramenta laser, verifi que sempre a precisão da ferramenta laser.
• No Modo Manual, o Auto-nivelamento está DESLIGADO. Não há garantia da precisão do feixe estar nivelado.
• A ferramenta laser indicará quando estiver fora da gama de compensação. Consulte as Descrições dos LED. Reposicione a ferramenta laser de forma a fi car mais nivelada.
• Quando não estiver em uso, assegure-se de que DESLIGA a ferramenta laser e que coloca o travão do pêndulo na posição de travamento.

Ligar

• Prima para LIGAR a ferramenta laser.
• Para DESLIGAR a ferramenta laser, prima repetidamente até seleccionar o modo DESLIGAR OU
  mantenha a tecla premida durante cerca de 3 segundos para DESLIGAR a ferramenta em qualquer modo.

Modo

- Prima repetidamente para passar sequencialmente pelos modos disponíveis.

• O travão do pêndulo na ferramenta laser necessita de ser comutado para a posição destravado para permitir o auto-nivelamento.
• A ferramenta laser pode ser utilizada com o pêndulo travado quando for necessário posicionar a ferramenta em vários ângulos para projectar linhas rectas ou pontos não nivelados.

Modo de impulsos (Consulte a fi gura ^H )

- Quando a ferramenta laser estiver LIGADA, prima para LIGAR / DESLIGAR o modo de impulsos.

- O modo de impulsos permite o uso de um detector de laser.

Aplicações

Transferência do prumo / ponto

• Utilizando o feixe laser vertical, estabeleça um plano de referência vertical.
• Posicione o(s) objecto(s) desejado(s) até fi carem alinhados com o plano de referência vertical para se certifi car de que o(s) objecto(s) estão aprumados.

(apenas no SCL-D):

• Estabeleça 2 pontos de referência que precisem de ser aprumados.
• Alinhe o feixe laser para baixo ou o feixe para cima com um ponto de referência defi nido.
• O(s) feixe(s) laser(s) oposto(s) irá(ão) projectar um ponto que estará aprumado.

- Posicione o objecto desejado até que o feixe laser esteja alinhado com o segundo ponto de referência que necessita de estar aprumado com o ponto de referência defi nido.

Transferência do nível / ponto

• Utilizando o feixe laser horizontal, estabeleça um plano de referência horizontal.
• Posicione o(s) objecto(s) desejado(s) até fi carem alinhados com o plano de referência horizontal para se certifi car de que o(s) objecto(s) estão nivelados.

Esquadria

• Utilizando os feixes laser horizontal e vertical, estabeleça o ponto em que os 2 feixes se cruzam.
• Posicione o(s) objecto(s) desejados até fi carem alinhados com os feixes laser horizontal e vertical para se certifi car de que o(s) objecto(s) estão em esquadria.

Modo de impulsos (Consulte a figura ^H )

- A confi guração da ferramenta laser no modo de impulsos permite o seu uso com detectores laser opcionais.

- Desactiva a função de auto-nivelamento e permite que a unidade de laser projecte um feixe laser rígido em qualquer orientação.

Verifi cação da Precisão e Calibração

NOTA:

• As ferramentas laser são seladas e calibradas na fábrica com as precisões especificadas.
• Recomendamos que execute uma verifi cação da calibração antes da primeira utilização e periodicamente durante a sua utilização.
• A ferramenta laser deve ser regularmente verifi cada para assegurar a sua precisão, especialmente para confi gurações de precisão.
• O travão de transporte deve estar destravado para permitir que a ferramenta laser execute o auto-nivelamento antes de verifi car a precisão.

Precisão do feixe de nivelamento

(Consulte a fi gura(K))

• Posicione a ferramenta laser conforme o demonstrado, com o laser LIGADO. Marque o ponto P, no cruzamento.
• K_2 Rode a ferramenta laser 180° e marque o ponto P _2 no cruzamento.
• Aproxime a ferramenta laser da parede e marque o ponto P _2 no cruzamento.
• K_4 Rode a ferramenta laser 180° e marque o ponto P _4 no cruzamento.
• _5 Meça a distância vertical entre P_1 e P_3 para obter D_3 e a distância vertical entre P_2 e P_4 para obter D_4 .
• Calcule a distância máxima de compensação e compare com a diferença de D_3 e D_4 , conforme demonstrado na equação.
• Se a soma não for igual ou inferior à distância máxima de compensação calculada, a ferramenta deve ser devolvida ao seu Distribuidor Stanley para ser calibrada.

Distância máxima de compensação:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times (D _ {1} m - (2 \times D _ {2} m)) \ = 0, 0 0 2 4 \frac {p o l .}{p e s} \times (D _ {1} f t - (2 \times D _ {2} f t)) \ \end{array} $$

Compare: (Consulte a fi gura ^K_5 )

$$ D _ {3} - D _ {4} \leq \pm o M a x i m o $$

Exemplo:

• D_1 = 10m, D_2 = 0.5m
  • D_3 = 0.4 mm
• D_4 = -0.6 ~mm
• 0,2 mm /m x (10 m - (2 x 0,5 m) = 1,8 mm (distância máxima de compensação)
• (0,4mm) - (-0,6mm) = 1,0mm
• 1,0 mm ≤ 1,8 mm (VERDADE, a unidade encontra-se dentro da calibração)

Precisão do feixe horizontal

(Consulte a fi gura ^L )

• Posicione a ferramenta laser conforme o demonstrado, com o laser LIGADO. Aponte o feixe vertical para o primeiro canto ou para um ponto de referência estabelecido. Meça metade da distância D 1 e marque o ponto P 1 .
• L_2 Rode a ferramenta laser e alinhe o feixe laser vertical frontal com o ponto P_1 . Marque o ponto P_2 no ponto em que os feixes horizontal e vertical se cruzam.
• L_3 Rode a ferramenta laser e aponte o feixe vertical para o segundo canto ou para o ponto de referência estabelecido Marque o ponto P_3 de forma a que esteja verticalmente alinhado com os pontos P_1 e P_2 .
• Meça a distância vertical _2 entre o ponto mais alto e o mais baixo.
• Calcule a distância máxima de compensação e compare com D2.
• Se Ñão for igual ou inferior à distância máxima de compensação calculada, a ferramenta deve ser devolvida ao seu Distribuidor Stanley para ser calibrada.

Distância máxima de compensação:

$$ \begin{array}{l} = 0. 2 \frac {m m}{m} \times D _ {1} m \ \text { Máximo } \ = 0, 0 0 2 4 \frac {p o l .}{p e s} \times D _ {1} f t \ \end{array} $$

Compare: (Consulte a fi gura ^L_4 )

$$ D _ {2} \leq a o M á x i m o $$

Exemplo:

• D_1 = 5m, D_2 = 0.65mm
• 0,2 mm / m x 5 m = 1,0 mm (distância máxima de compensação)
• 0,65 mm ≤ 1,0 mm (VERDADE, a unidade encontra-se dentro da calibração)

Precisão do feixe vertical

(Consulte a fi gura ^M )

• Meça a altura da ombreira de uma porta ou de um ponto de referência para obter a distância D_1 . Posicione a ferramenta laser conforme o demonstrado, com o laser LIGADO. Aponte o feixe vertical para a ombreira da porta ou ponto de referência. Marque os pontos P_1 , P_2 e P_3 , conforme demonstrado.
• M₂ Desloque a ferramenta laser para o lado oposto da ombreira da porta ou do ponto de referência e alinhe o mesmo feixe vertical com P₂ e P₃.
• ^M3 Meça as distâncias horizontais entre P1 e o feixe vertical do segundo local.
• Calcule a distância máxima de compensação e compare com D _r
• Se Ñnão for igual ou inferior à distância máxima de compensação calculada, a ferramenta deve ser devolvida ao seu Distribuidor Stanley para ser calibrada.

Distância máxima de compensação:

$$ \begin{array}{l} = 0. 4 \frac {m m}{m} \times D _ {1} m \ = 0, 0 0 4 8 \frac {p o l .}{p e s} x D _ {1} f t \ \end{array} $$

Máximo

Compare: (Consulte a figura ^M_3 )

D_2 ≤ ao Máximo

Exemplo:

• D_1 = 2m, D_2 = 0.3mm
• 0,4 mm x 2 m = 0,8 mm (distância máxima de compensação)
• 0,3 mm ≤ 0,8 mm (VERDADE, a unidade encontra-se dentro da calibração)

Precisão do feixe para cima e para baixo

(Apenas no SCL-D / Consulte a fi gura ^N )

• N_1 Coloque a unidade de laser conforme demonstrado, com o laser LIGADO. Meça as distâncias D_1 e D_2 . Marque os pontos P_1 e P_2 .
• ^N_2 Rode a unidade laser 180° mantendo as mesmas distâncias para D 1 e D 2 . Alinhe o feixe laser para baixo com o ponto P 2 . Marque o ponto P 3 .
• Meça a distância D_3 entre os pontos P_3 e P_1 .
• Calcule a distância máxima de compensação e compare com D_3 .
• Se Ñnão for igual ou inferior à distância máxima de compensação calculada, a ferramenta deve ser devolvida ao seu Distribuidor Stanley para ser calibrada.

Distância máxima de compensação:

$$ \begin{array}{l} = \left(D _ {1} m \times 0. 4 \frac {m m}{m}\right) + \left(D _ {2} m \times 0. 8 \frac {m m}{m}\right) \ = \left(D _ {1} f t \times 0, 0 0 4 8 \frac {\text {pol.}}{\text {pes}}\right) + \left(D _ {2} f t \times 0, 0 0 9 6 \right. \ \frac {p o l .}{p \dot {e} s}) \ \end{array} $$

Compare: (Consulte a fi gura ^N_3 )

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
• (3m× 0,4) + (1m× 0,8) = 2,0mm
  (distância máxima de compensação)
• 1,5 mm ≤ 2,0 mm (VERDADE, a unidade encontra-se dentro da calibração)

Especifi cações

Ferramenta Laser

	SCL SCL-D
Precisão do nivelamento: ≤ 3 mm / 15 m
Precisão horizontal / vertical ≤ 3 mm / 15 m
Precisão do feixe para cima: ≤ 3 mm / 15 m
Precisão do feixe para baixo: ≤ 6 mm / 15 m
Gama de Compensação: Auto-Nivelamento até ± 4°
Distância de trabalho:
Linha: ≥ 10 m ≥ 15 m
com o detector de laser: ≥ 25 m ≥ 50 m
Ponto: ≥ 30 m
Classe do laser: Classe 2 (EN60825-1)
Comprimento de onda do laser 635 nm ± 5 nm
Tempo de funcionamento: ≥ 18 horas (Alcalinas) ≥ 10 horas (Alcalinas)
Alimentação:	3 x Pilhas "AA"
Classificação IP:	IP54
Gama da temperatura de funcionamento:	-10°C a +50°C
Gama da temperatura de armazenamento:	-25°C a +70°C
